之前写过不少PCB绘制的教程,可能讲的不够细致,询问的人很多。所以这次就来说说最热门的罗技
[](https://pinpai.smzdm.com/1773/)
[
关注
](https://pinpai.smzdm.com/1773/)[](javascript:;)
品牌
粉丝:
K375S主控改造热插拔机械键盘,手把手教学绘制PCB。
[
文章
立创EDA绘制优联机械键盘PCB的补充
qianseyue
20-01-15
44
](https://post.smzdm.com/p/adwrn9dn/)
关于键盘相关技术原理,可以看我之前的文章。

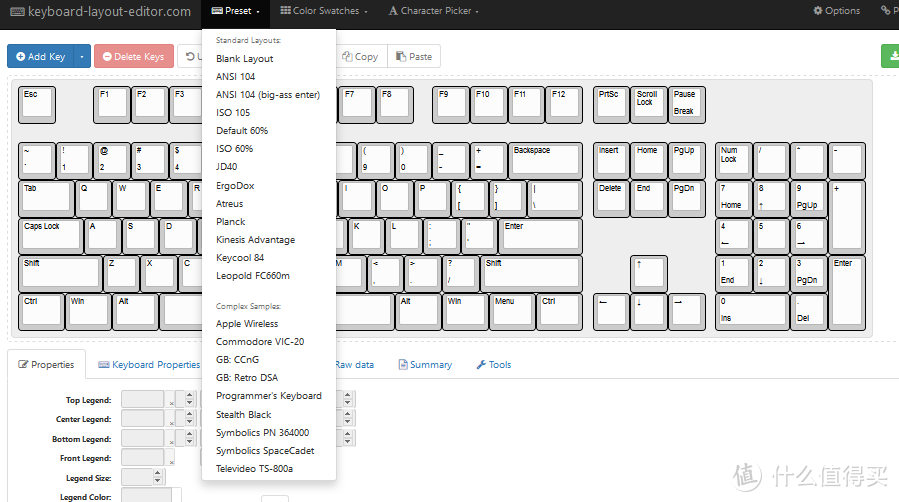

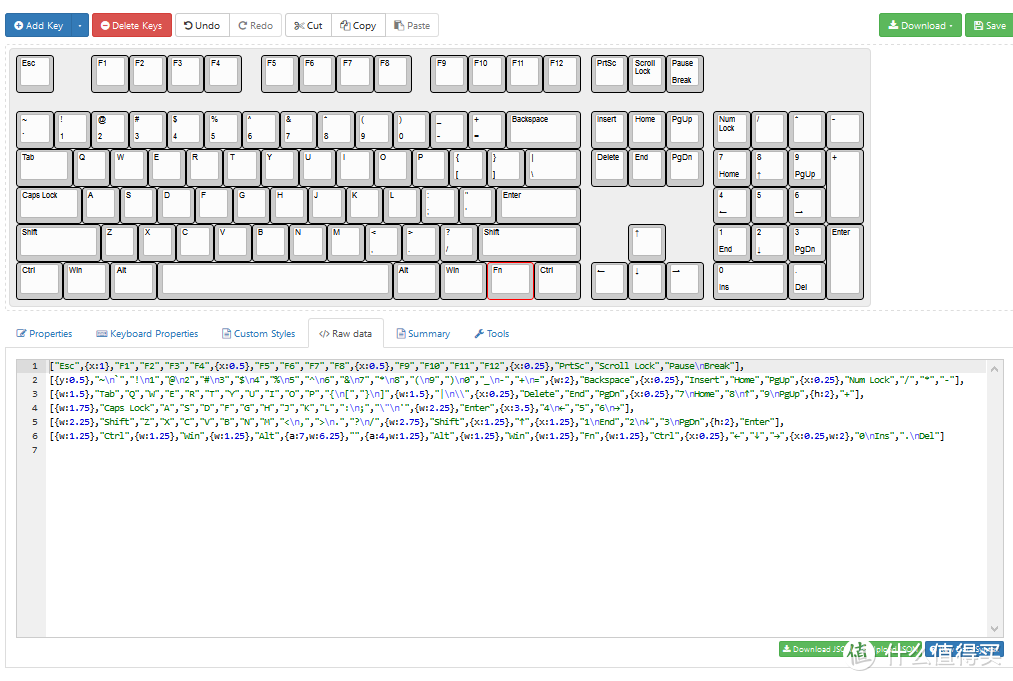

为了让教程偏向基础,配列就使用标准的104按键配列。在keyboard-layout-editor就有标准的按键配列,menu按键要改成Fn按键。
复制keyboard-layout-editor的RAW data数据。

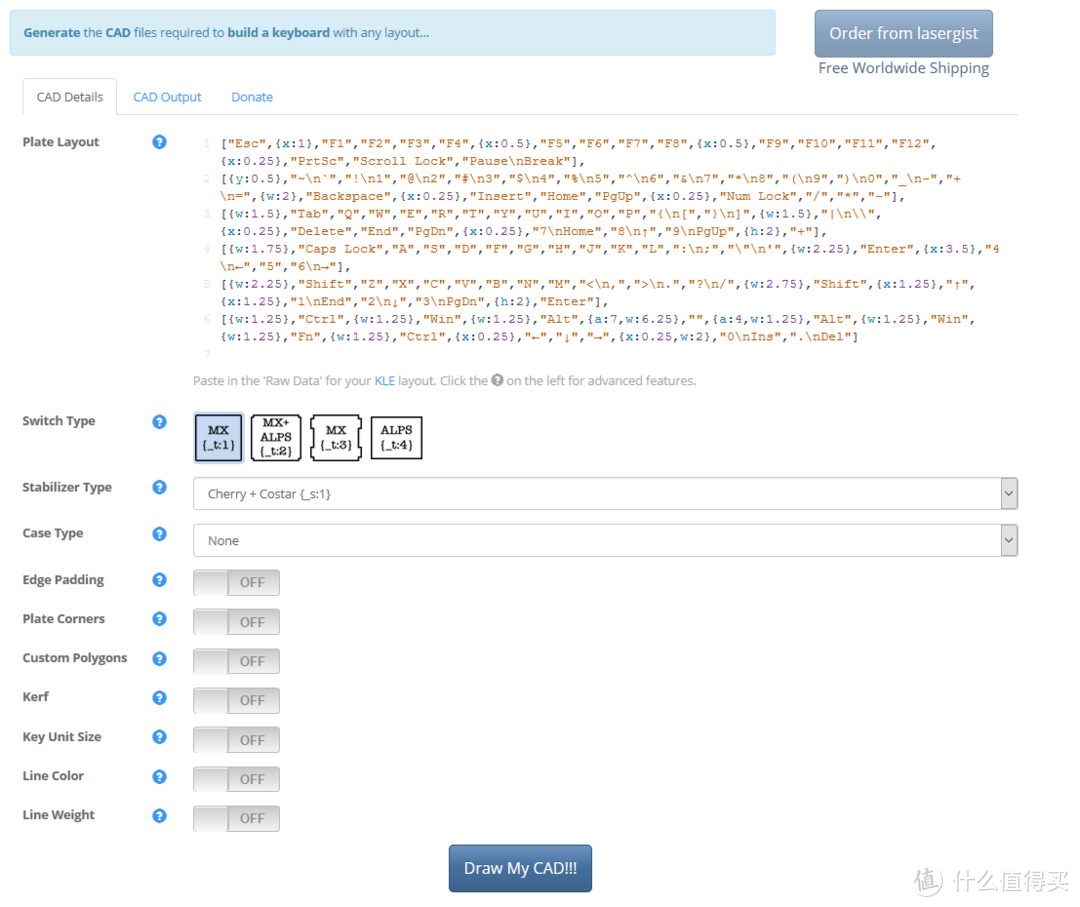

将RAW data数据复制到swillkb中,选好轴体类型为MX轴。

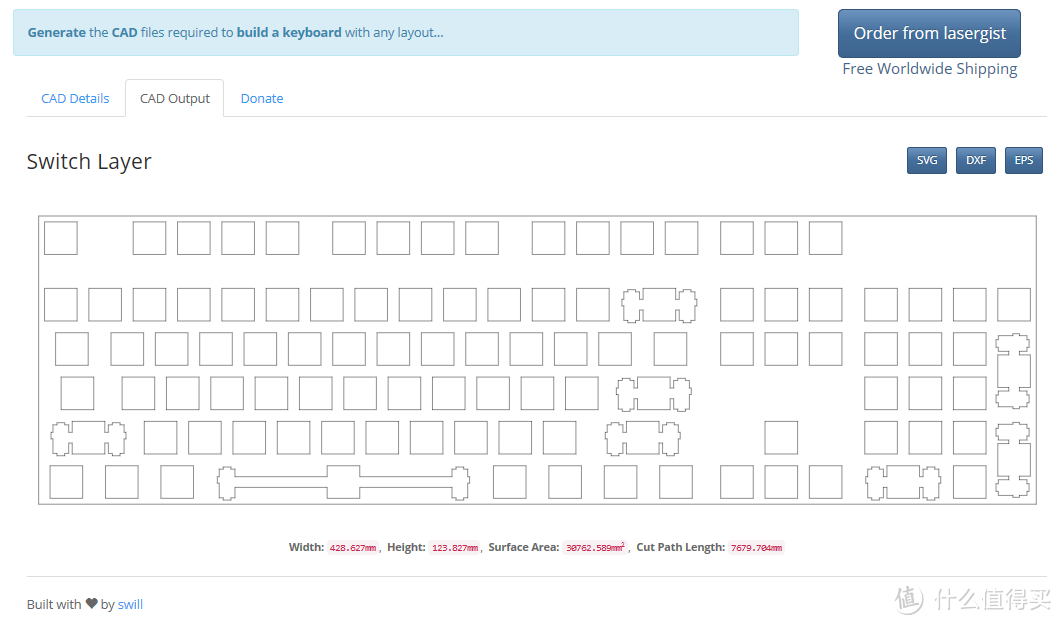

点击Draw My CAD生成定位板。

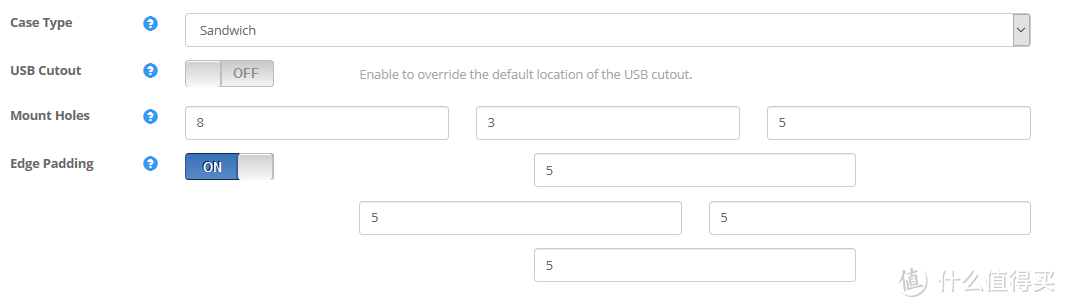

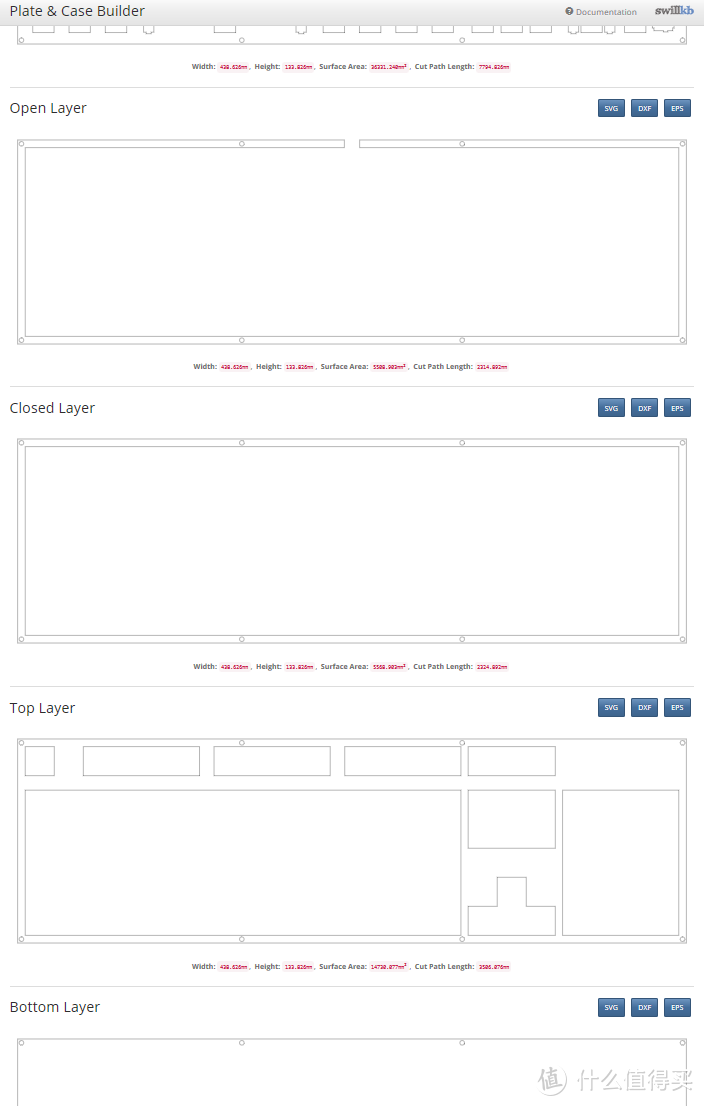

也可以使用swillkb生成外壳。
可以使用生成的图纸找某宝的亚克力切割店,定制外壳。

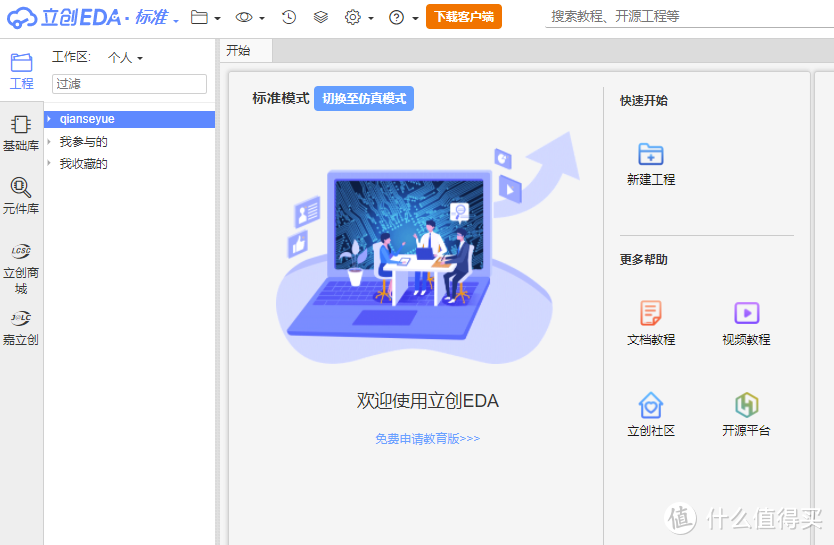

使用立创EDA,绘制PCB板原理图。

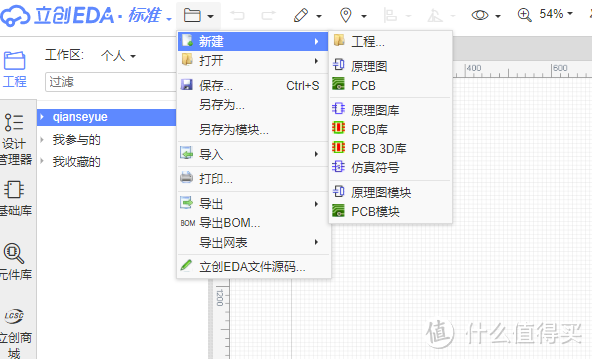

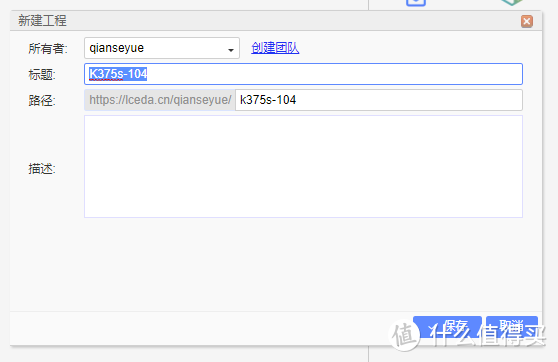

新键一个工程。
工程名字由自己决定即可。

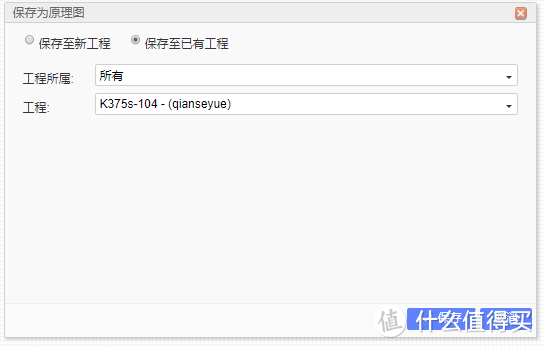

新建原理图,保存到现有的工程之中。

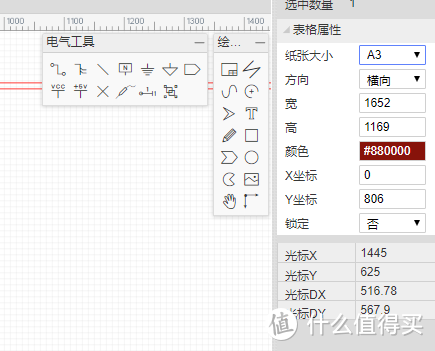

点击图库,在右侧的属性之中将图纸大小改成A3。

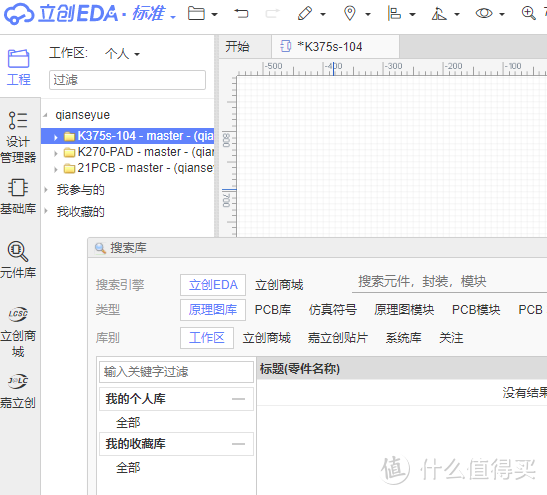

点击左侧的元件库,弹出搜索框。

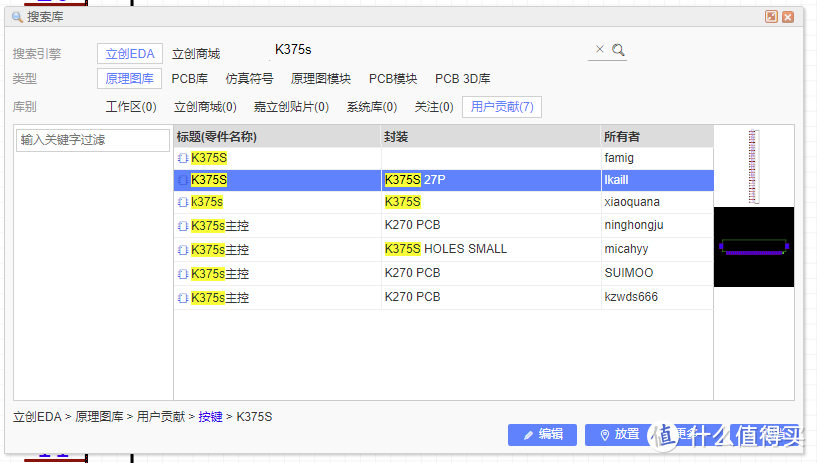

搜索“K375s”,在用户贡献之中找到罗技k375s主控的模块。

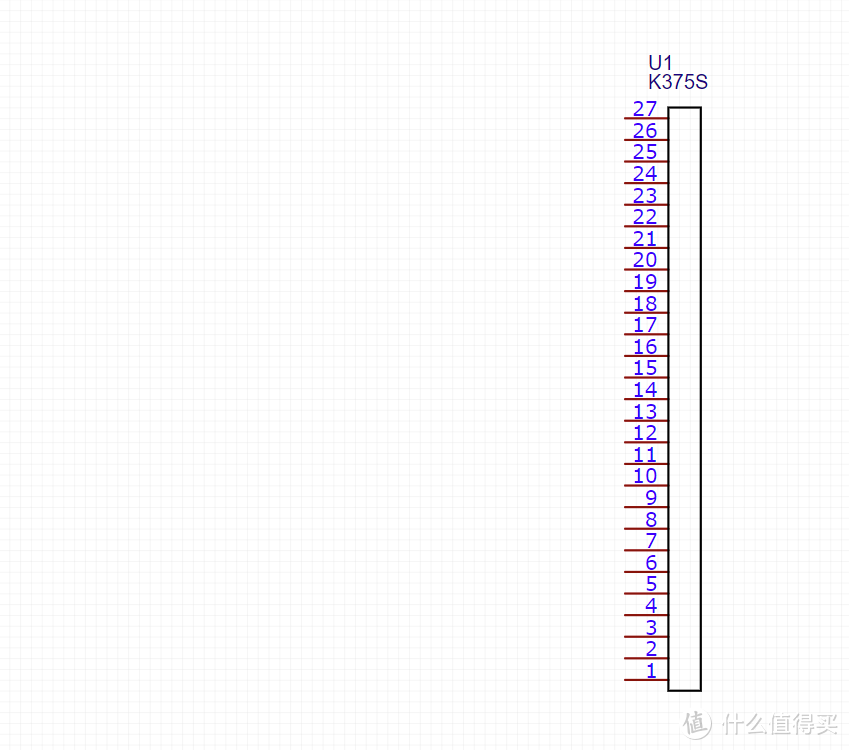

图中1至27数字分别代表k375s的27个针脚。

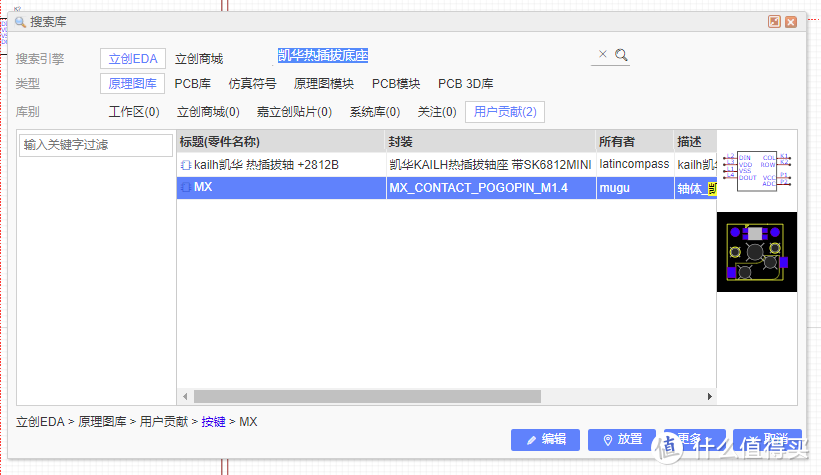

搜索“凯华热插拔底座”,在用户贡献之中找到凯华热插拔底座的模块。

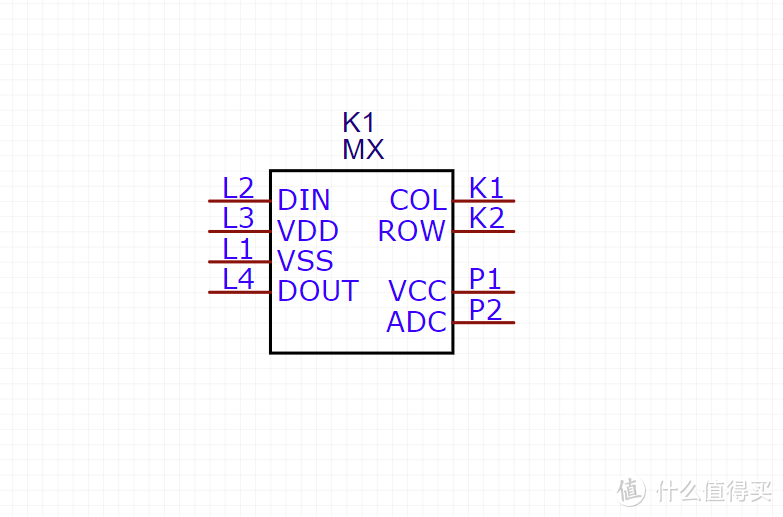

模块的COL和ROW用于连接主控针脚,COL是行,ROW是列的意思。至于背光灯的电路可以不管,优联接机械键盘加背光灯不合适。

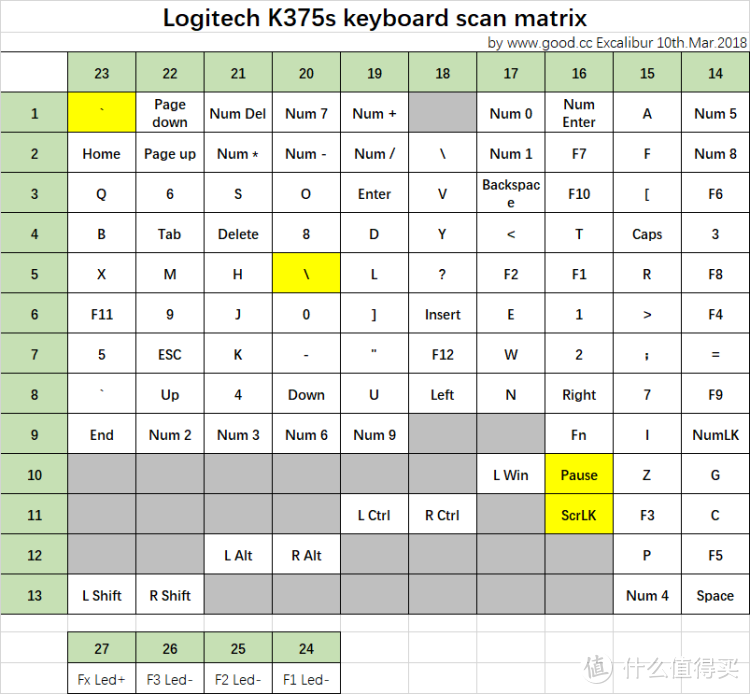

网络上都有罗技k375s主控的键盘矩阵图。

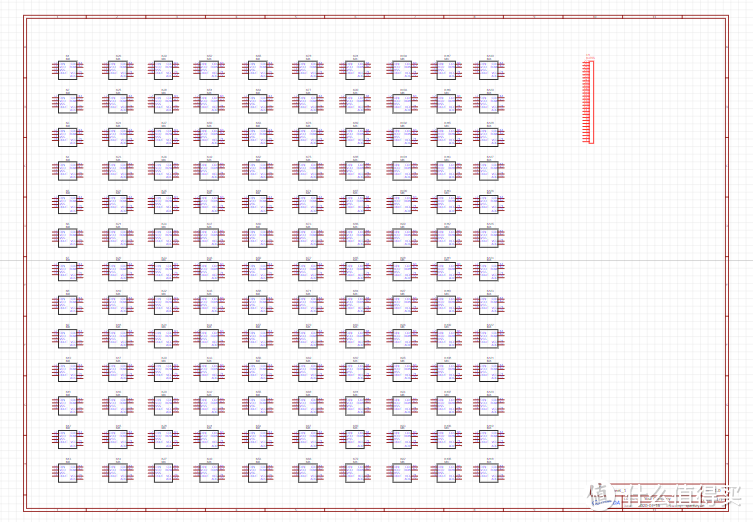

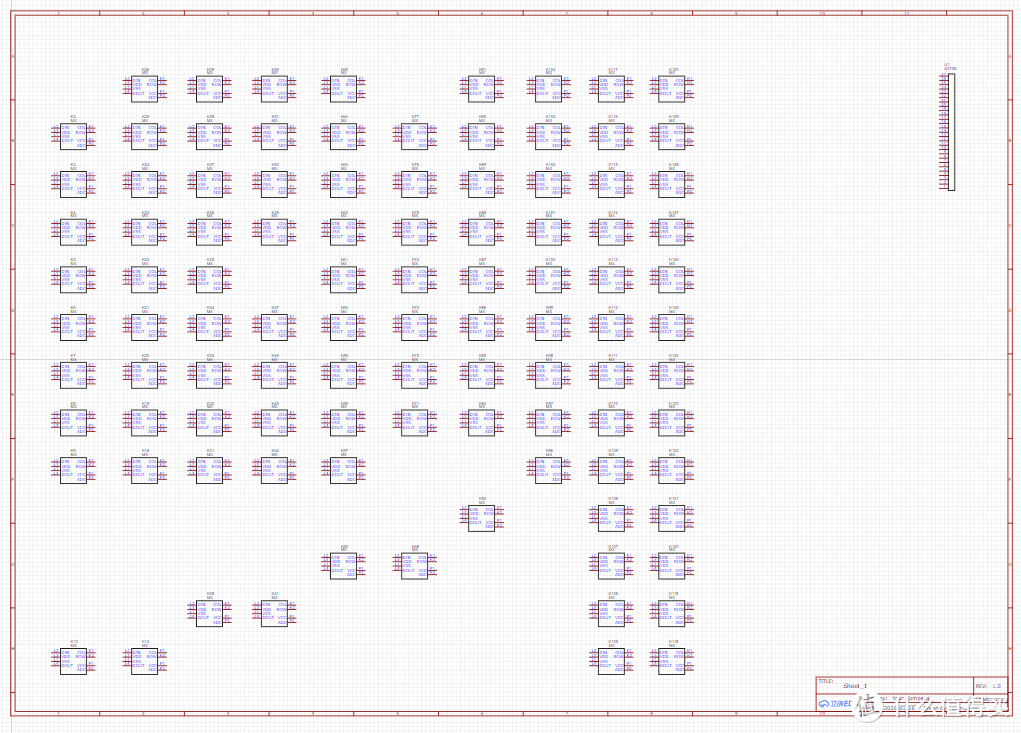

按照矩阵图,按照13x10的规则复制凯华热插拔底座模块。
删除掉没有按键定义的模块。如果不是104配列的,需要在这里把无用按键删除掉。

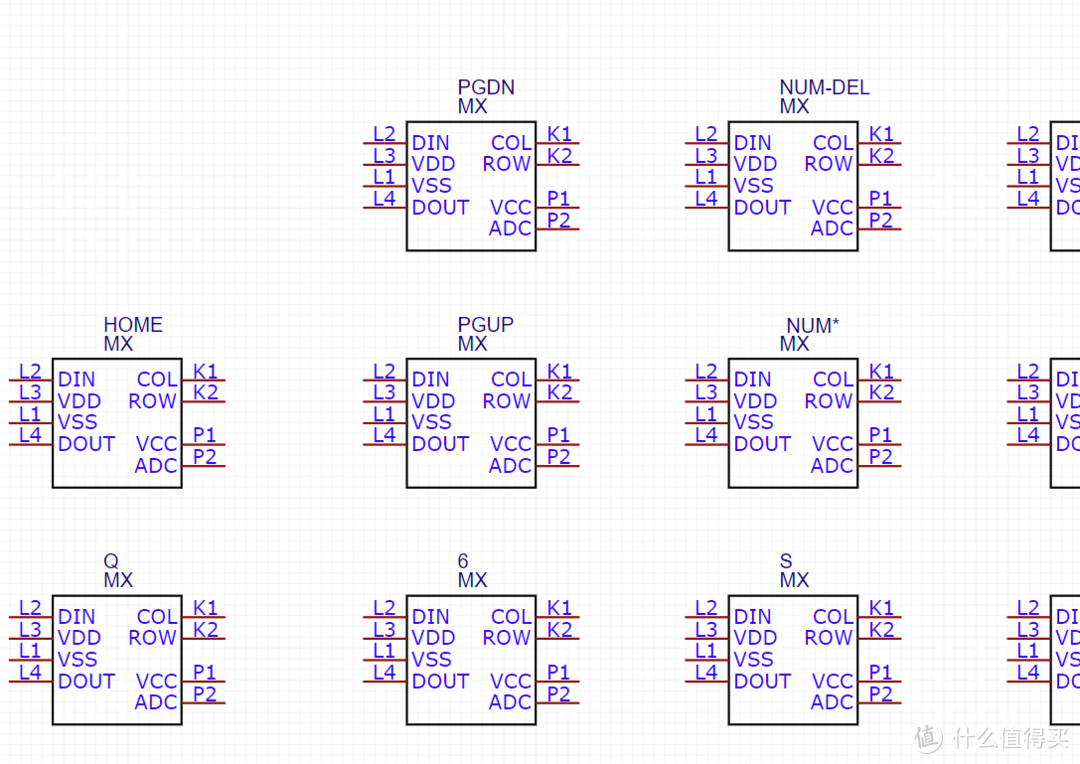

按照按键的名字,修改模块名字。

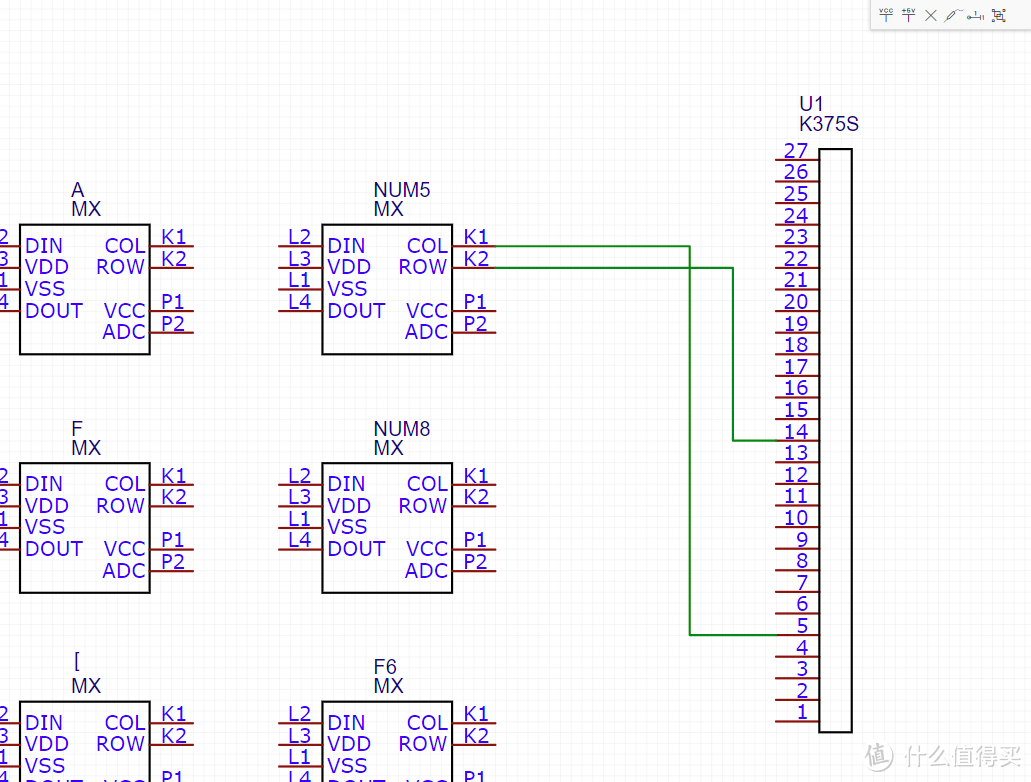

将凯华热插拔底座模块中机械轴的定义针脚,连接到主控上。例如NUM5按键,在矩阵图中纵轴是14,横轴是5。则将NUM5按键的RAW连接主控的14针脚,COL连接主控的5针脚。原理图中交叉的线会带个圆点,不相交的则没有。

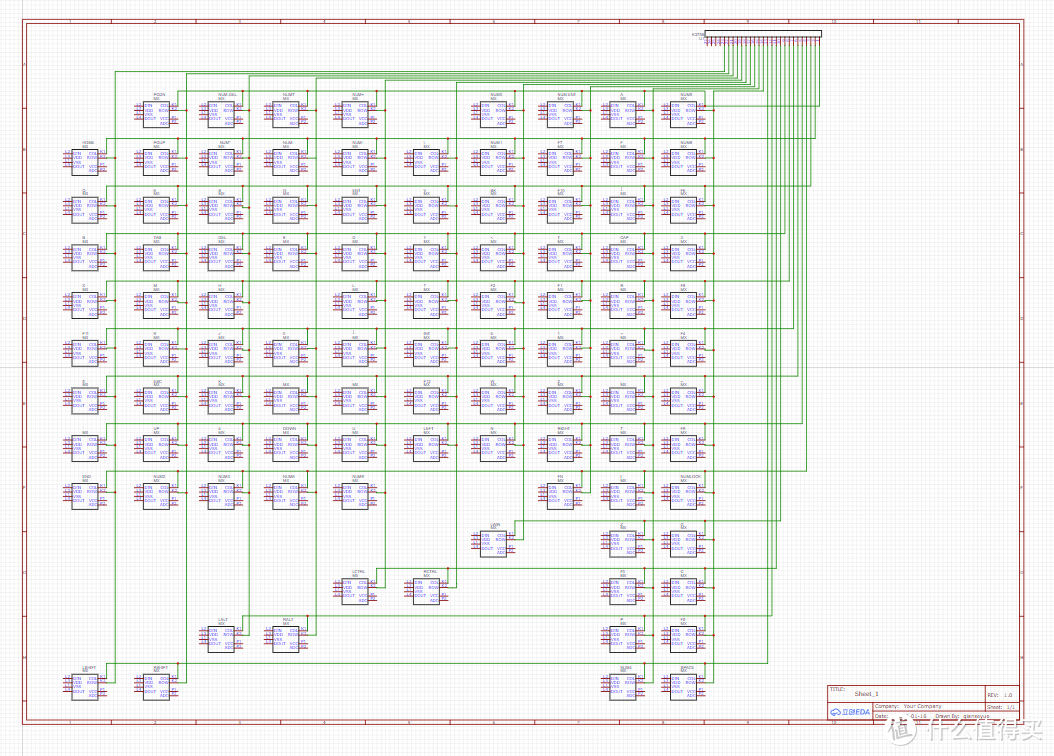

其他按键按照同样方法,和主控相连。为了方便连线,我将主控的示意图转了下角度。
因为原矩阵中只有一个win按键,配列中有两个win键,所以需要创作一个。

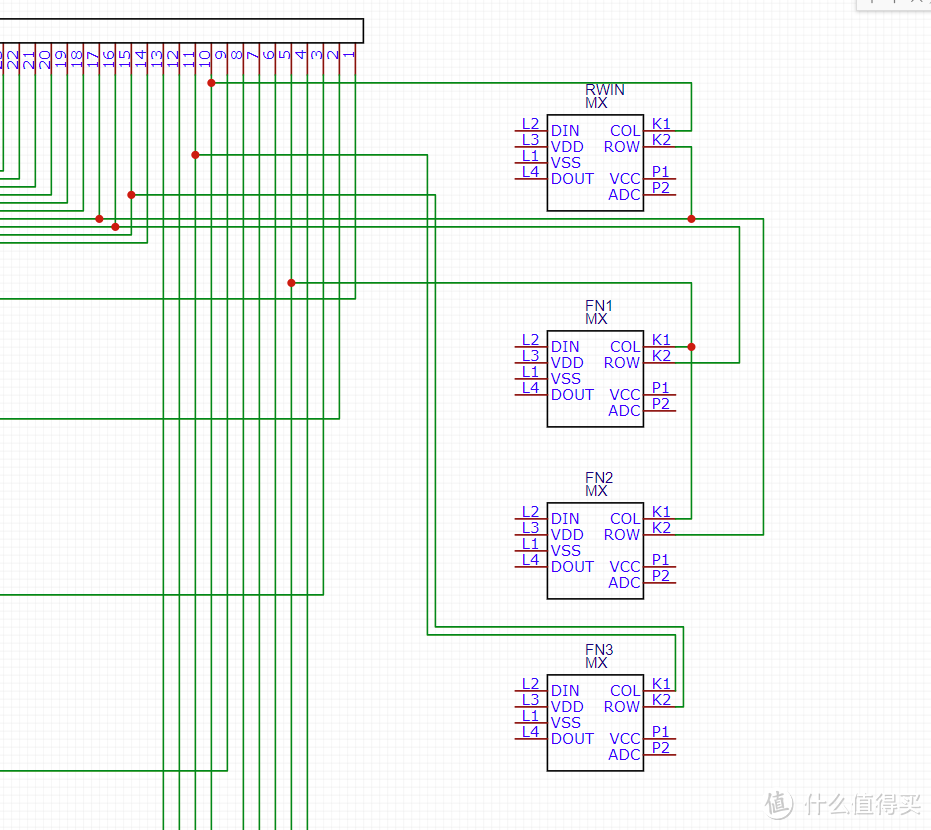

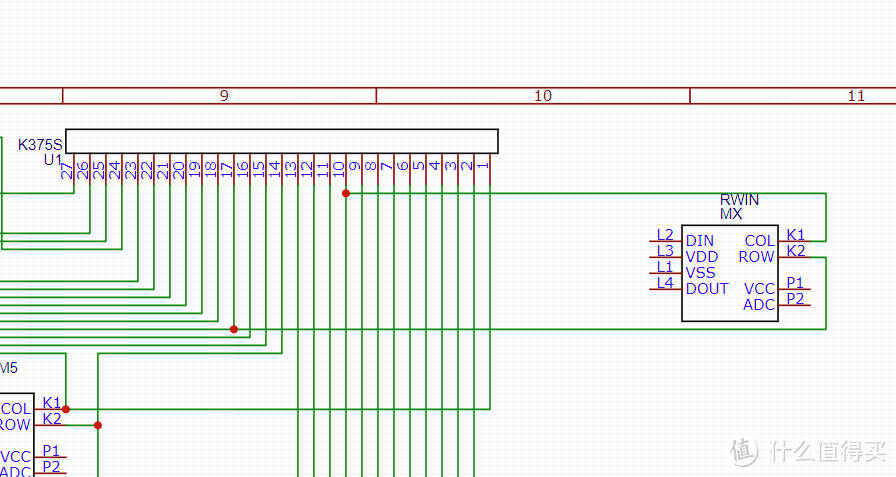

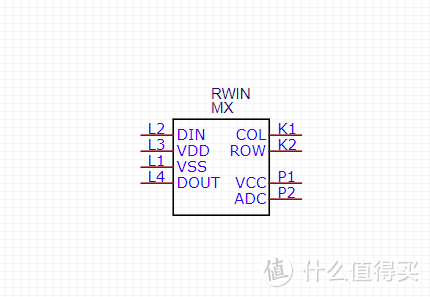

增加轴模块,名为为Rwin。针脚连线和Lwin一样即可,也就是ROW连接主控的17针脚,COL连接主控的10针脚。需要增加什么按键,都是依据这个原理。
因为罗技k375s没有PrtSc、Scroll Lock和Pause按键,新增加F1、F2和F3三个且换按键进行替代。

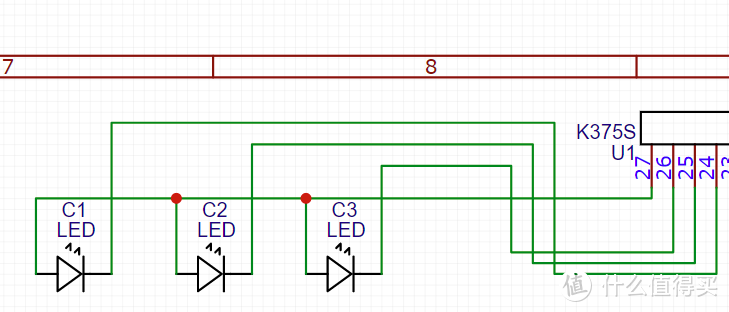

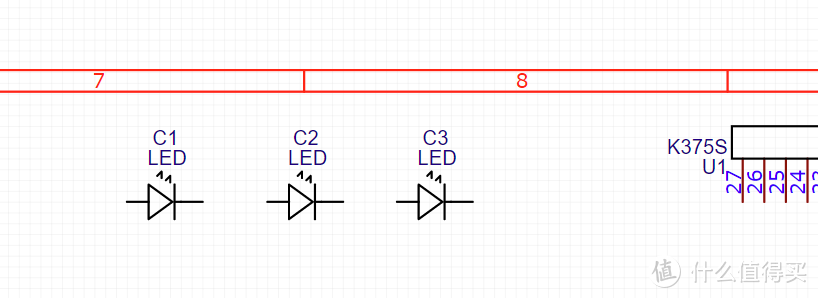

绘制指示灯的电路。搜索“LED”,在用户贡献之中找到LED灯珠的模块。
发光二极管,也就是灯珠的原理图符号是个三角形,底部为正极,尖端为负极。
根据原理图的灯珠连接进行接线。

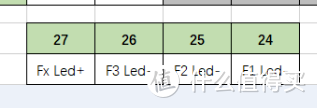

灯珠的全部正极连接27针脚,F1的负极连24针脚,F2的负极连25针脚,F1的负极连26针脚。
在上方的工具栏,找到原理图转PCB选项。
生成大概的PCB图。

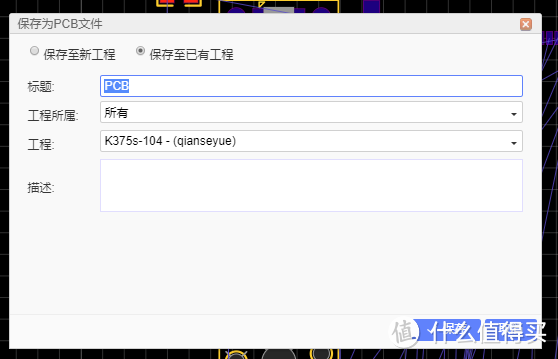

保存到现有工程之中。

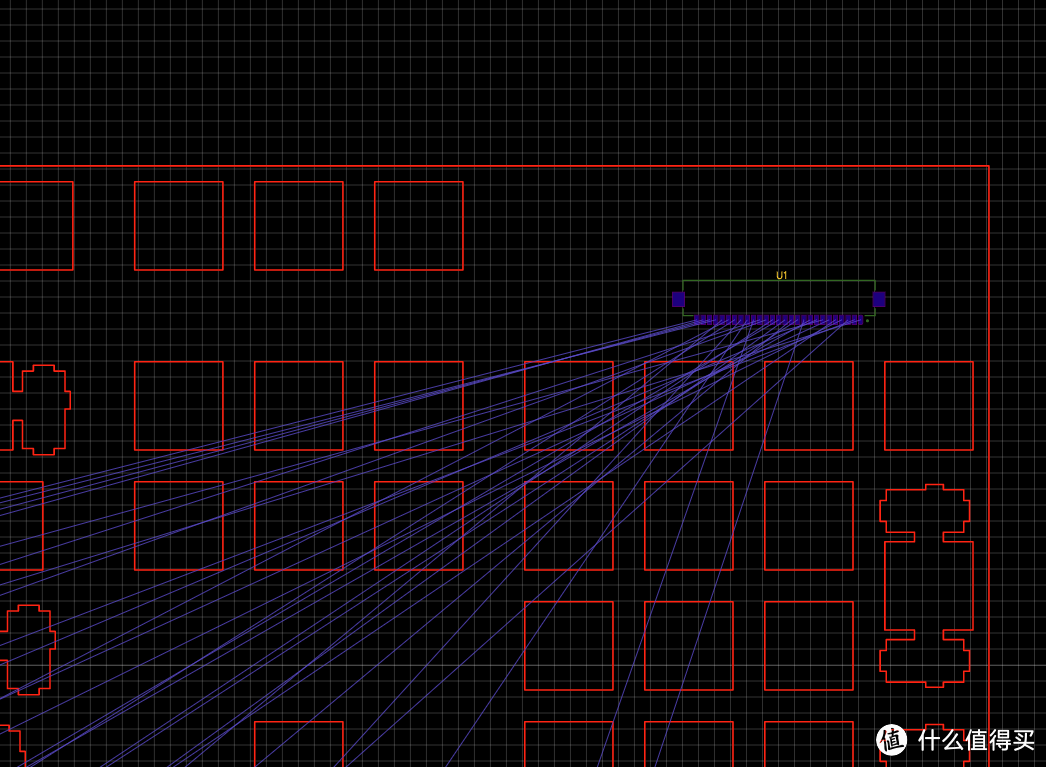

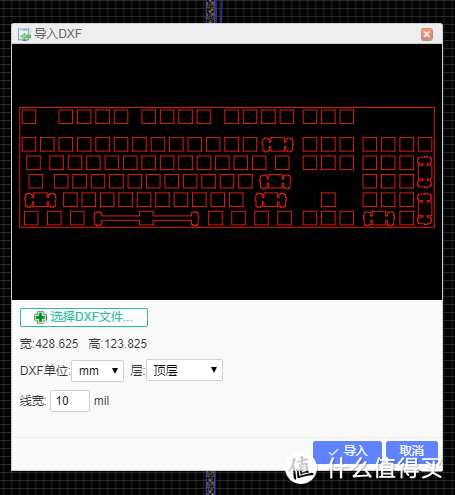

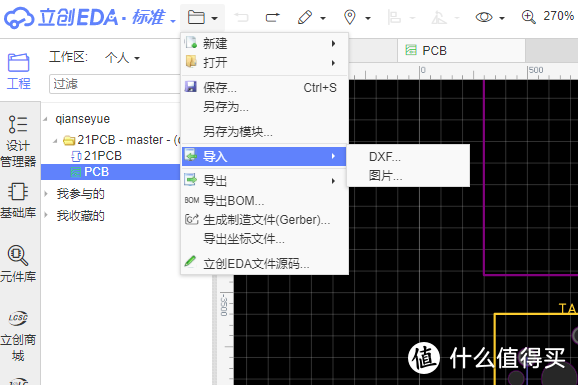

导入之前生成的dxf格式定位板。
参数默认即可。

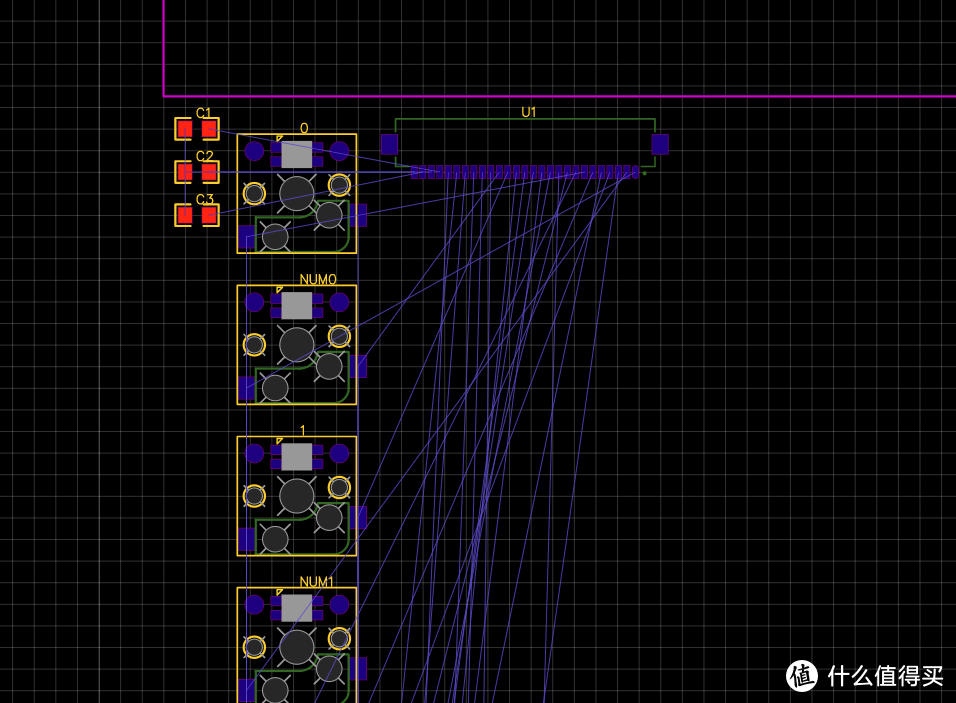

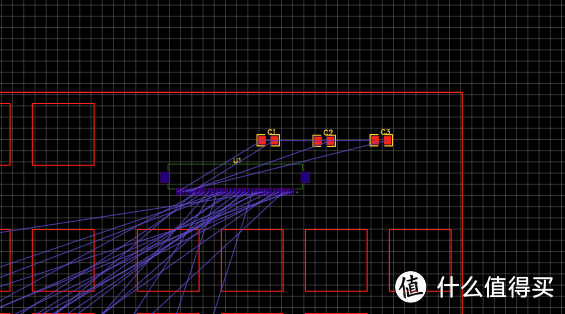

移动主控的连接排线底座,放到合适位置。
移动3个灯珠,放到合适位置。

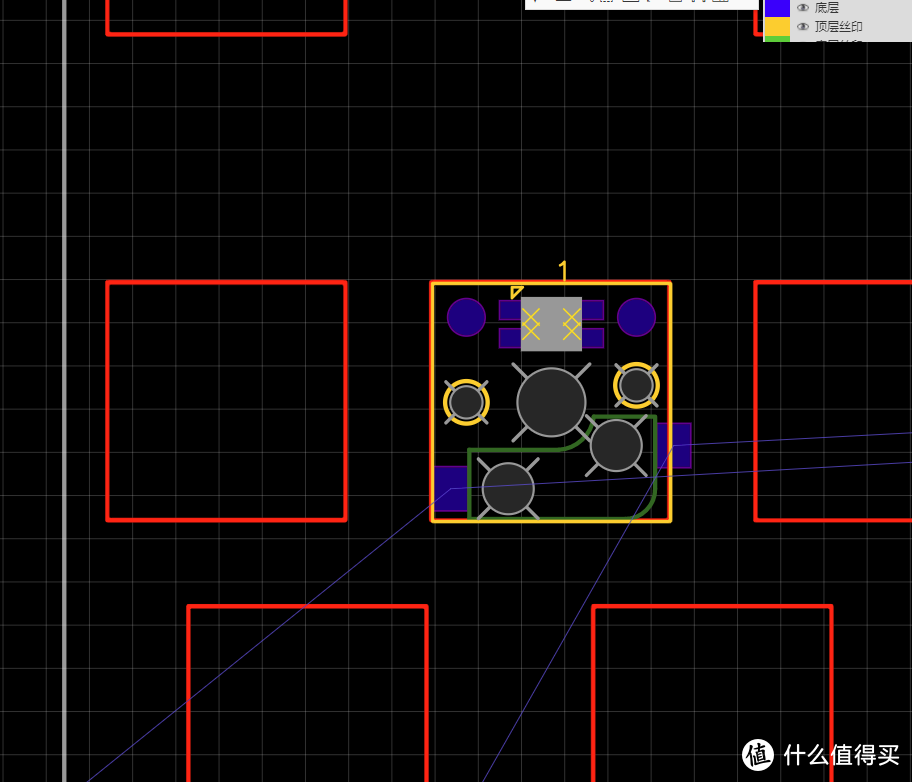

将轴座移动到定位板上,按照配列排布好。

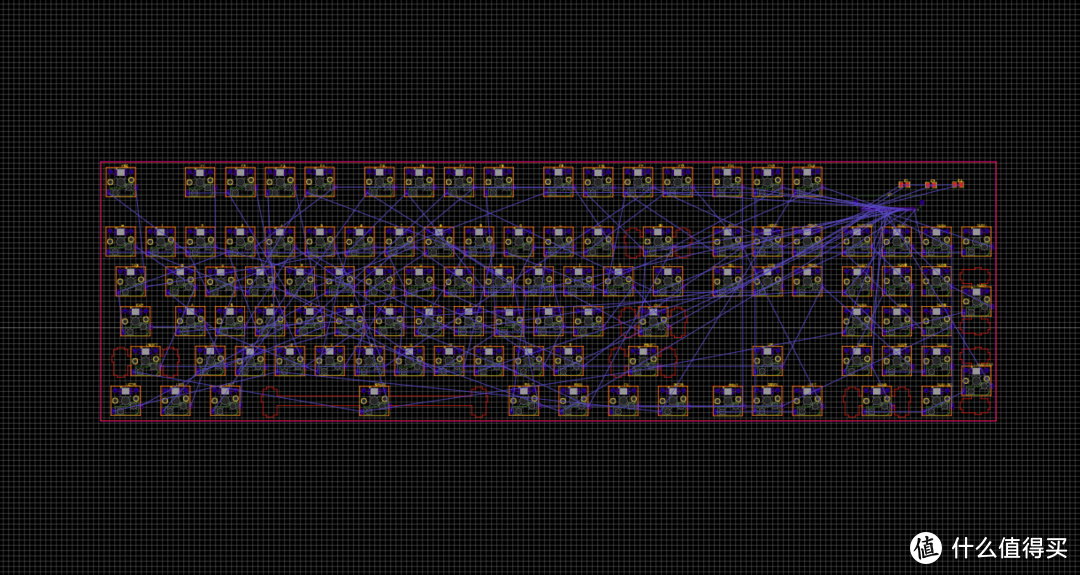

同样的方法,将全部轴布置好。

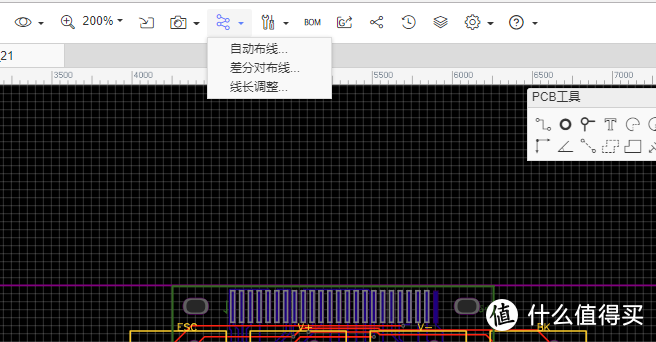

在工具栏找到自动布线。

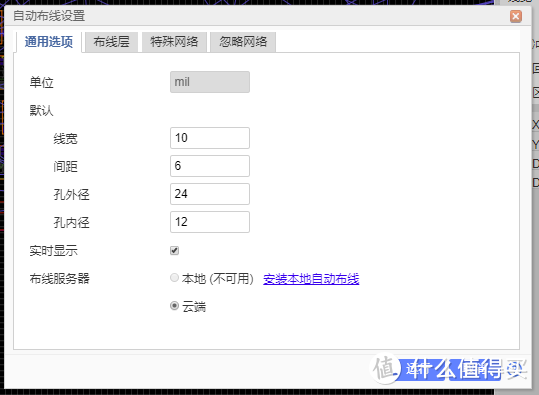

参数默认即可。

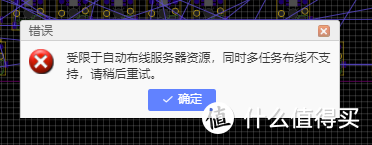

线比较多,云端的话运行时间会非常长,建议本地。强行云端布线可能会出错。
自动布线也是有不完美地方的,有时间的话最好自己检查一下。

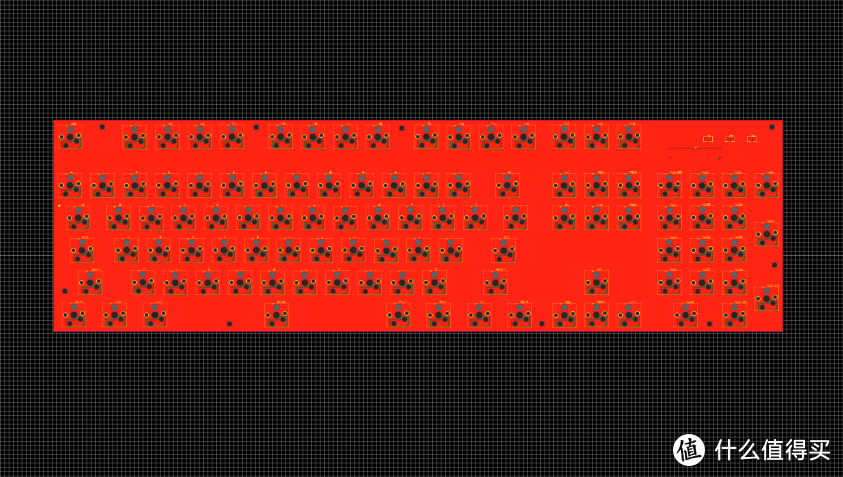

布线完成后,确定好边框,覆盖个矩形。
添加固定的通孔,直径3mm为佳,也就是120mil。

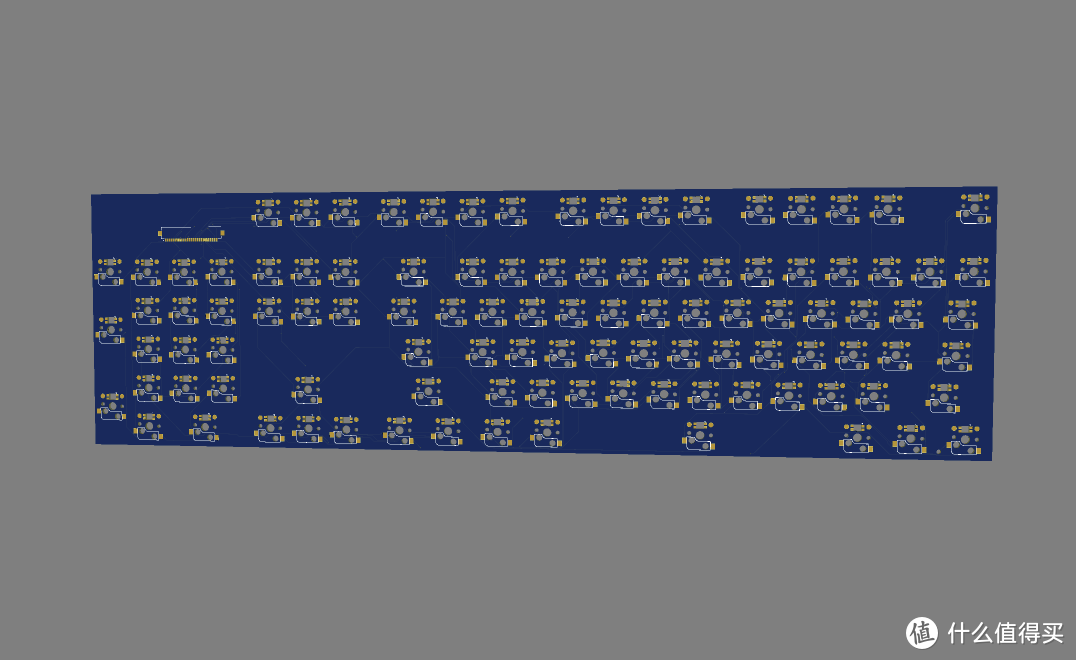

完成后3d预览查看检查一下,至此算是完成了。由于目前嘉立创在线不支持大于50cm×50cm的PCB打板,需要自己去找某宝。
罗技优联无线键盘的优势并不是很明显,个人体验不如罗技lightspeed无线键盘和大厂的新品蓝牙键盘。自己制作优联无线键盘优势是可以自定义配列,缺点是成本较高,一套104配列300-400多元、87或60配列要250-300多元。见过图便宜省事去买diy成品的,个人不是很推荐。diy成品在做工参差不齐,还是不碰为好。
