机械键盘改优联---使用罗技K375S改装机械键盘--Filco圣手2代 - 简书

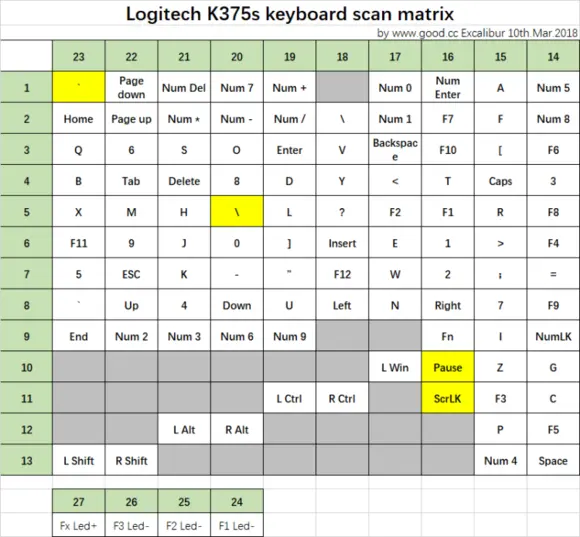

  • 罗技的优联模块使用起来很稳定，也省电，本次打算使用K375S的主控改装键盘，制作PCB进行替换。下面是网上Down下来的主控引脚图，备用。

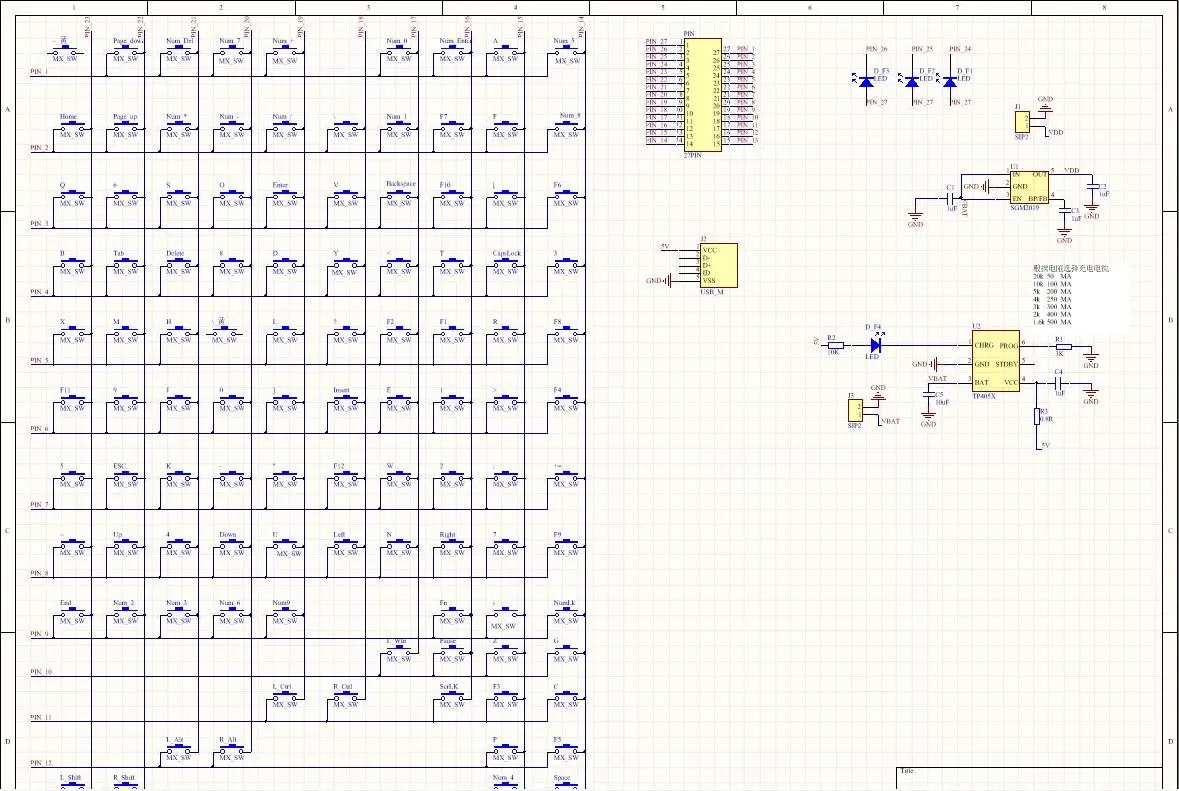

1.先画原理图，根据网上的图片，大概自己又核对了一下，104键盘有两个是没有用到的。外加了锂电池的充电和降压电路，圣手2用不到，用自己的电池盒就可以了。当然，想改锂电也可以。

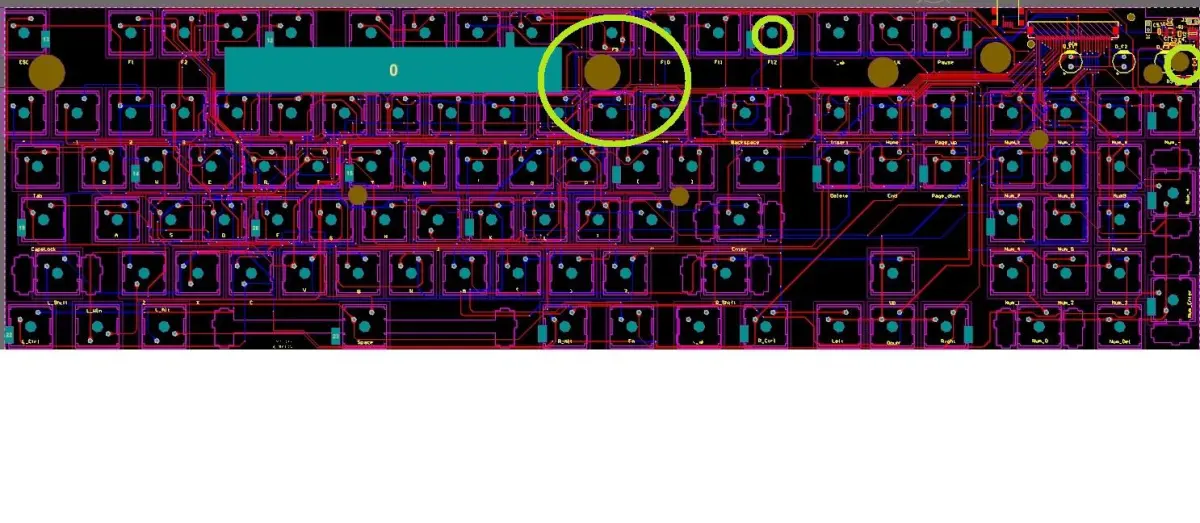

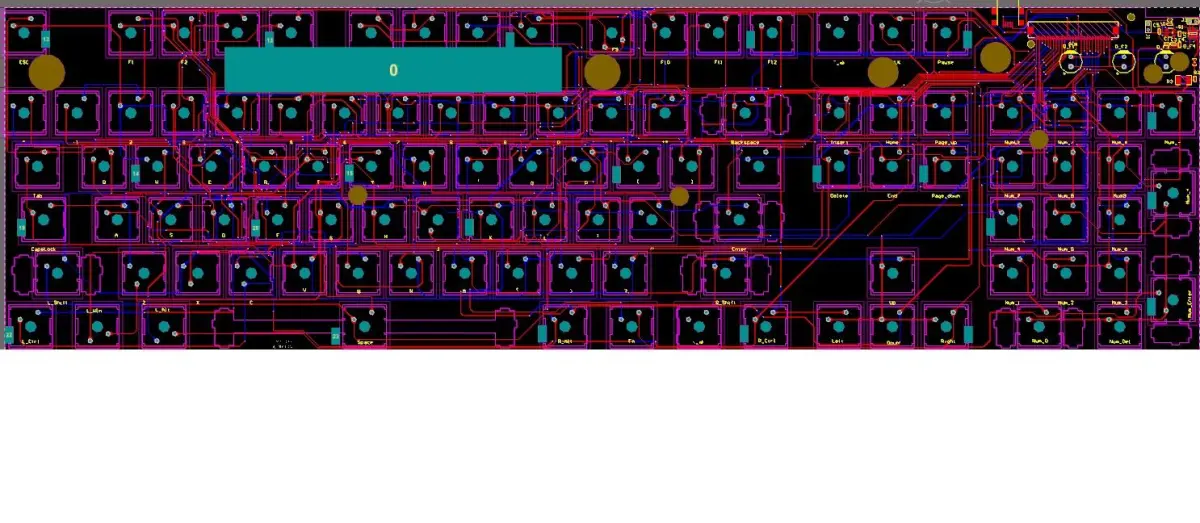

2. 绘制PCB，根据外壳留好孔位。

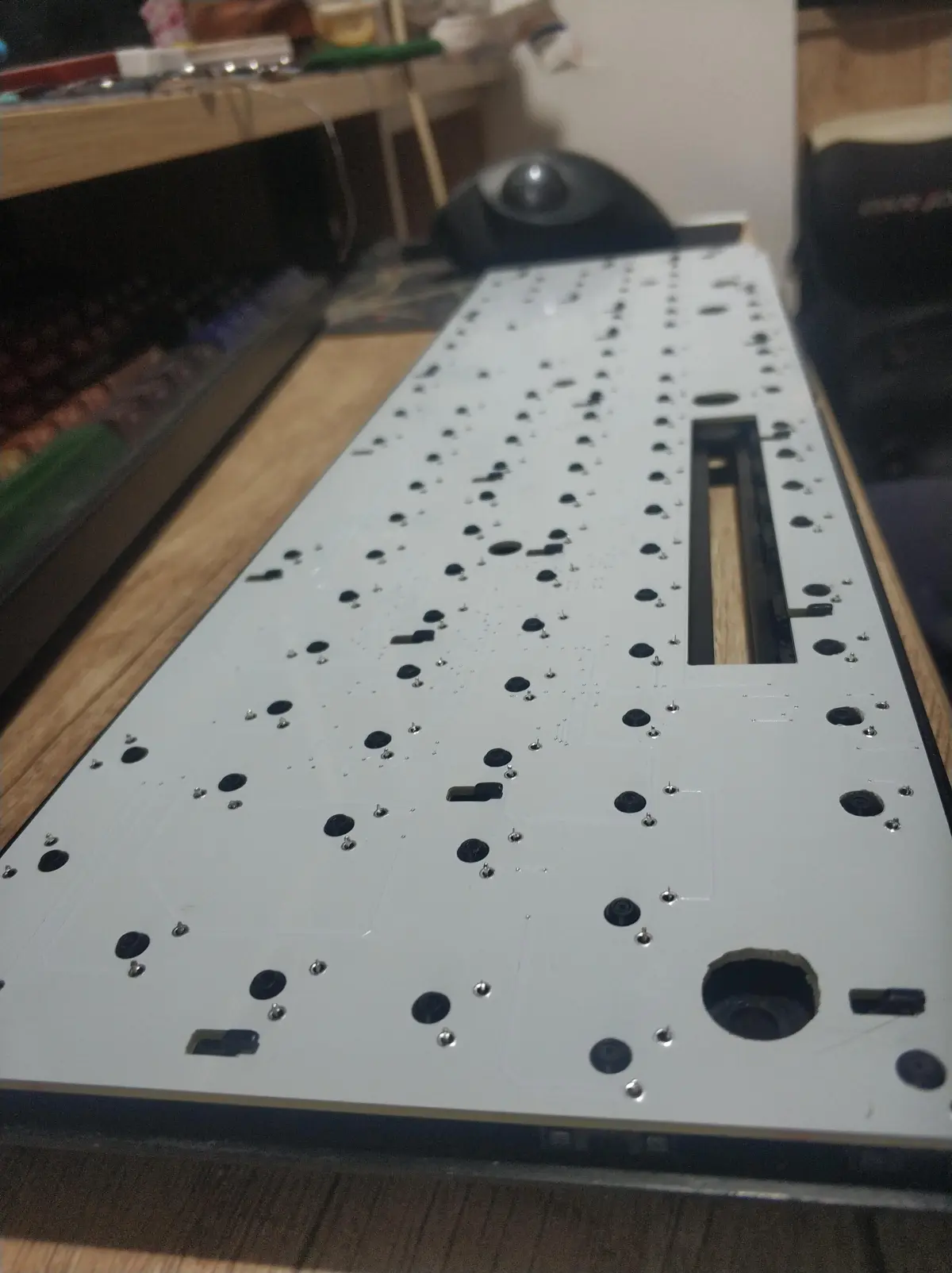

做完之后补充：

  1. 中部螺丝固定孔位不合适
  2. 顶排轴定位孔有点小，不知道是不是因为做的白色板子，喷漆的原因
  3. 右侧螺丝固定孔位，这个孔是固定原装主控板的，不要也行。
以上几个孔位不合适的，可以通过电钻扩孔解决，不需要扩很多。
灯位的预留问题，最后改成用细线配合插头做，灯位离面板太远了，引脚太长固定不稳。

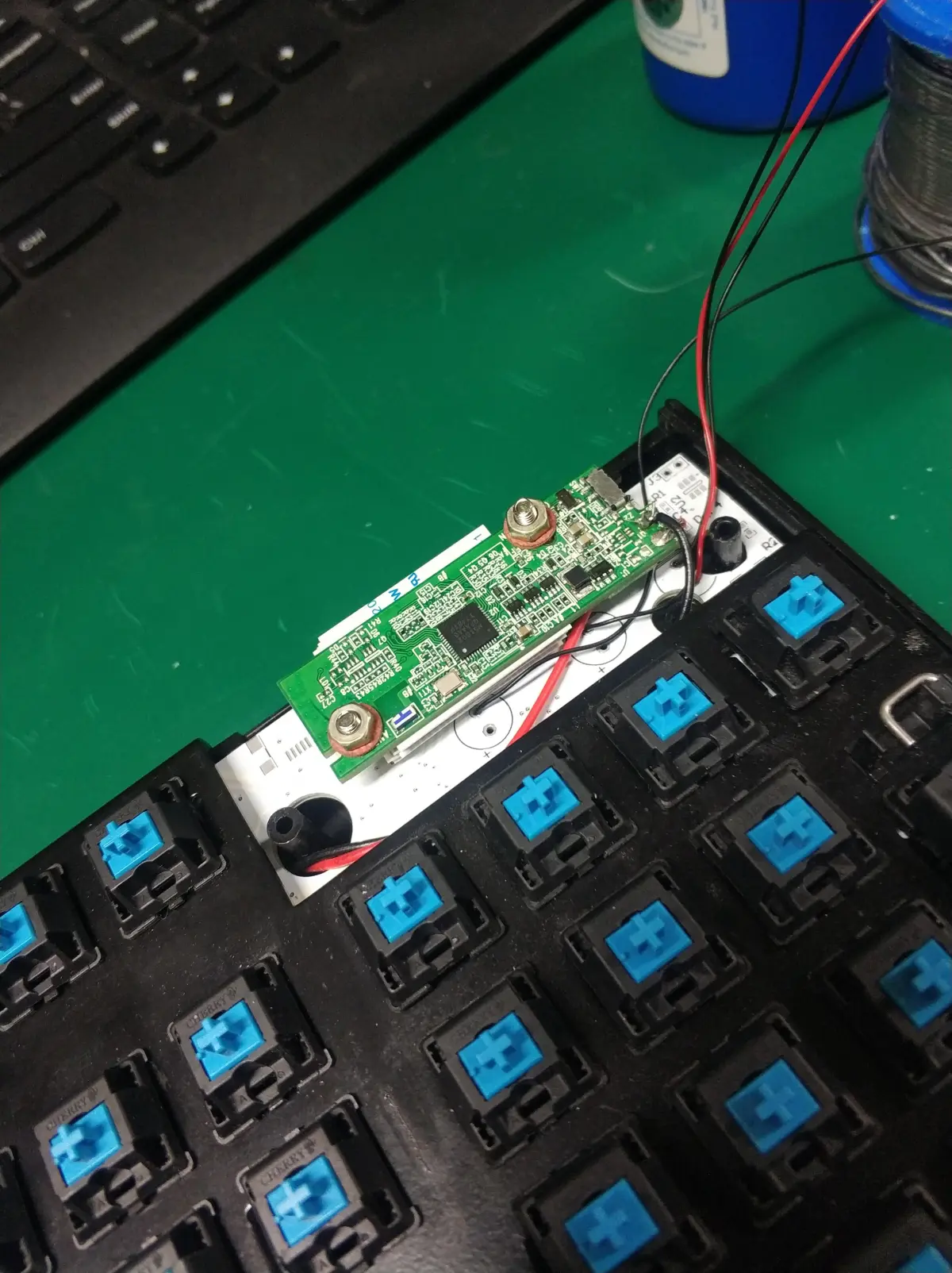

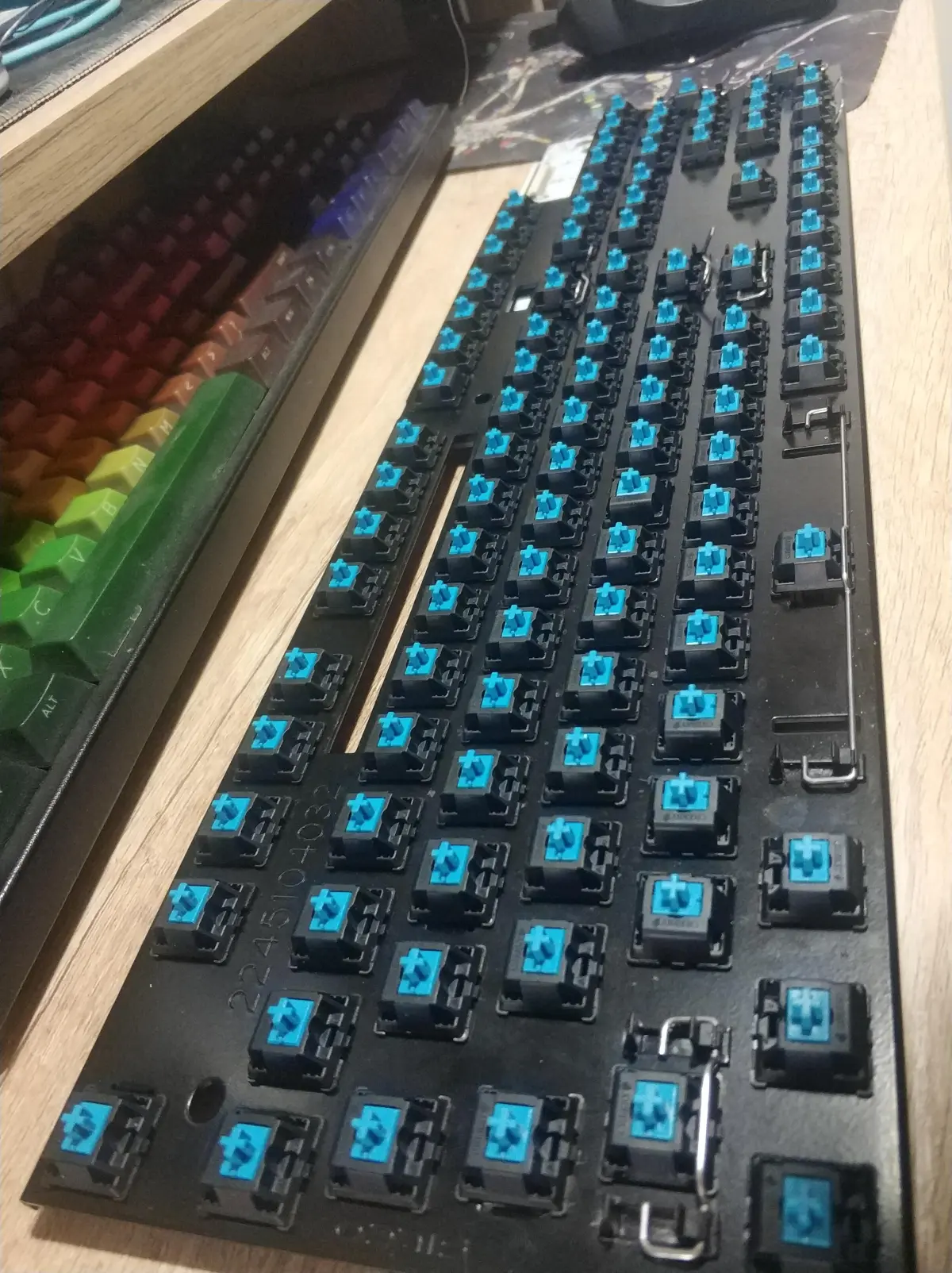

3. PCB下单，到货之后开始组装，扩孔、接灯算是最麻烦的了，其它的还好。

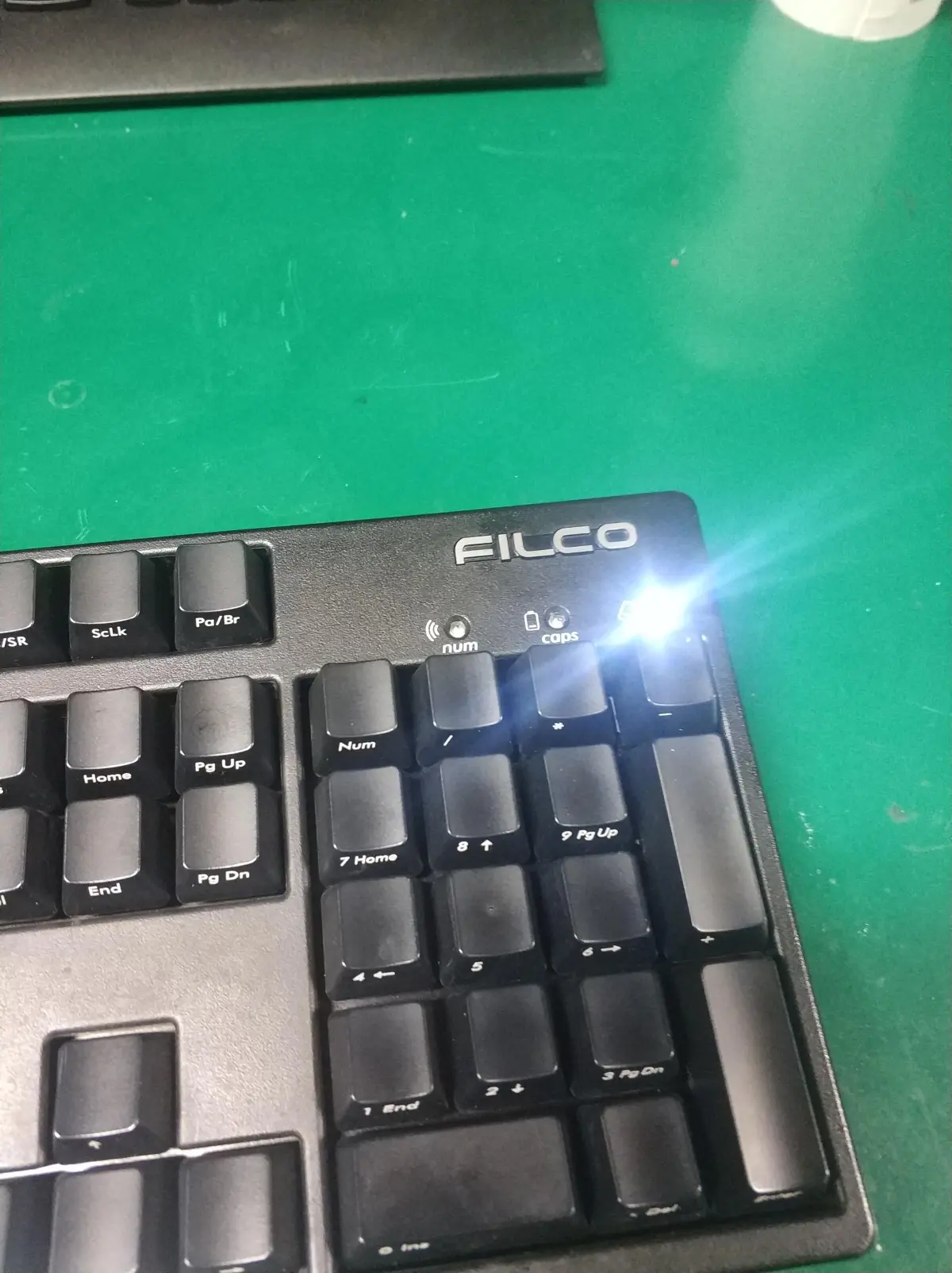

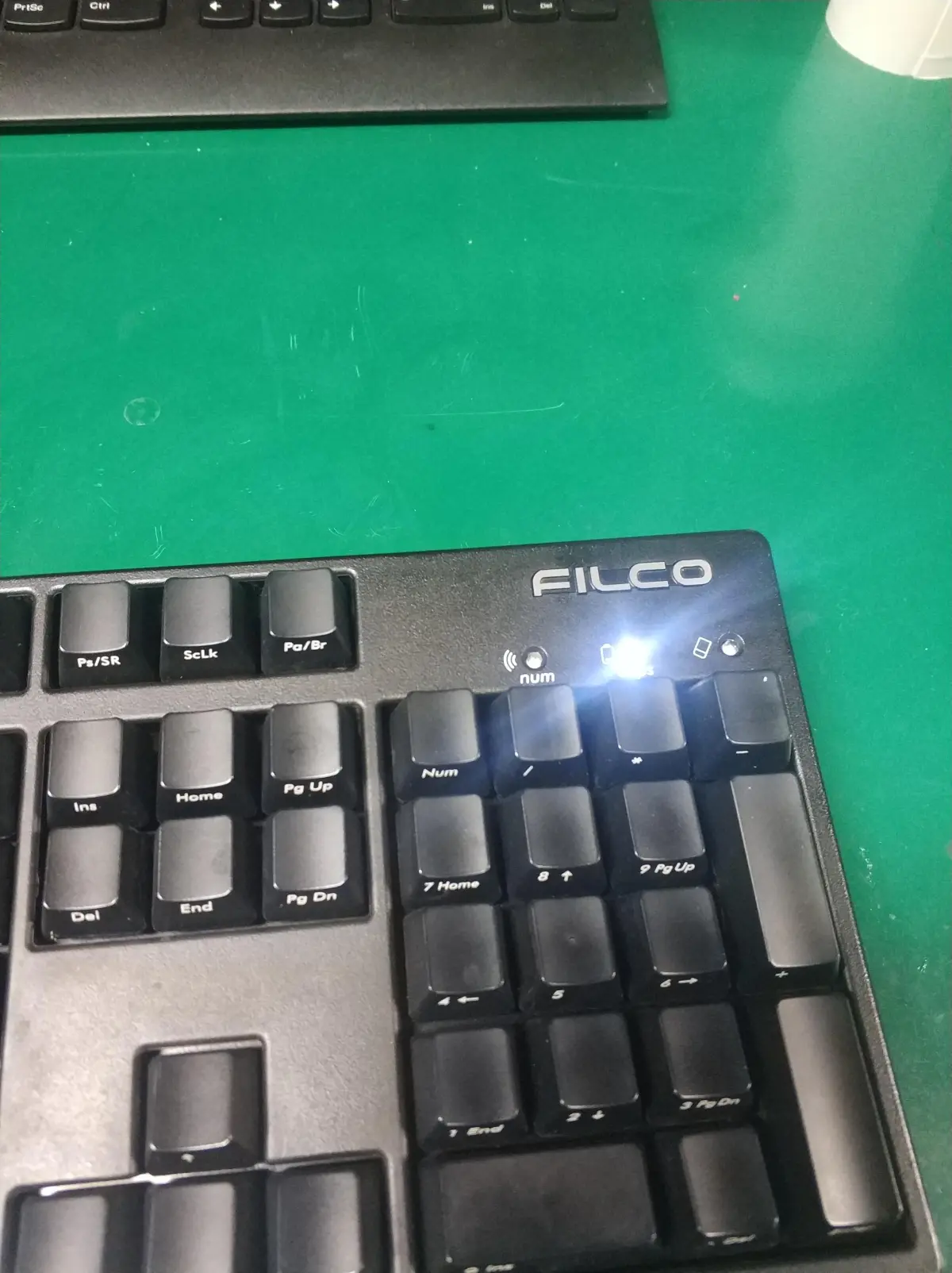

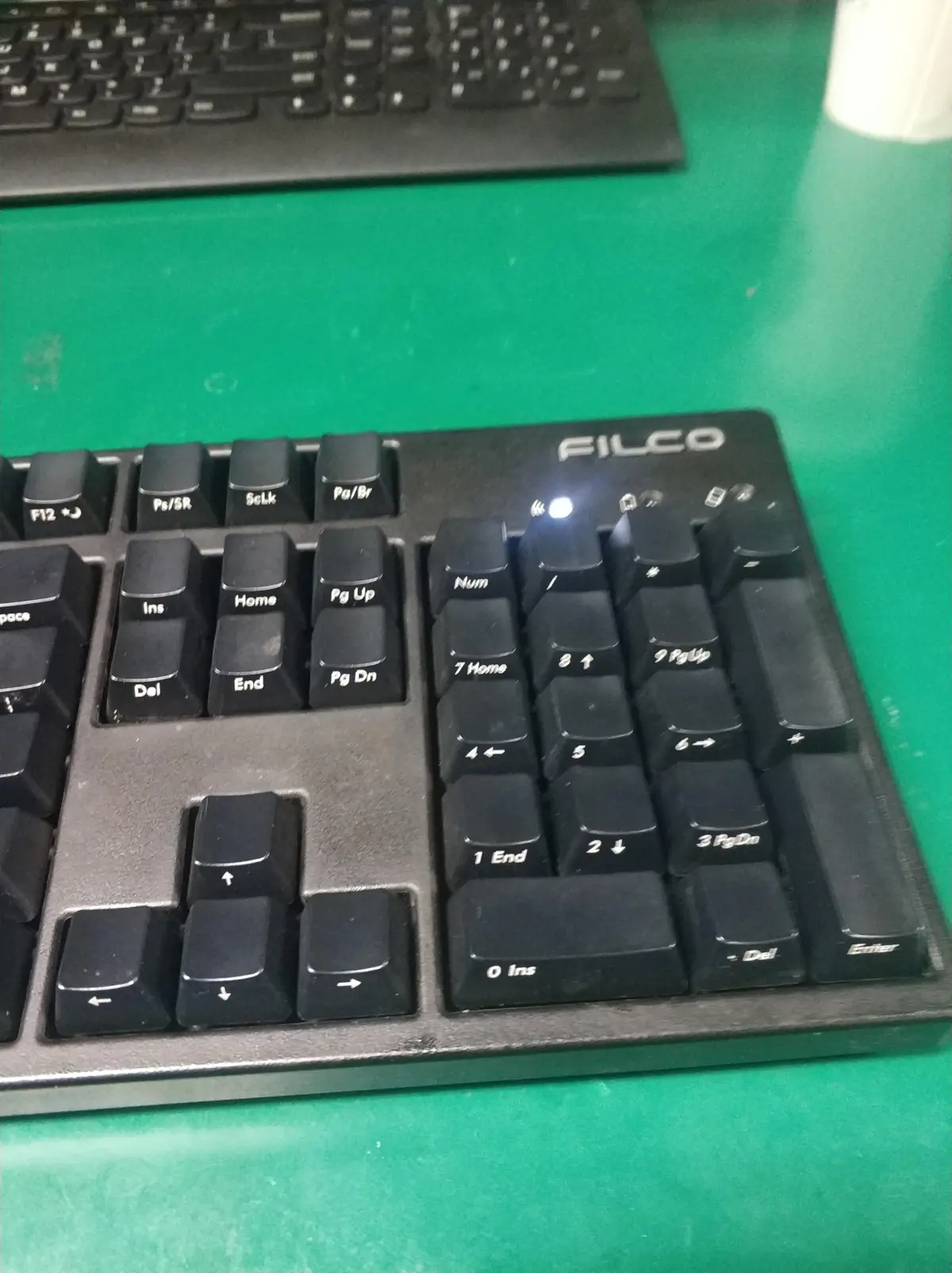

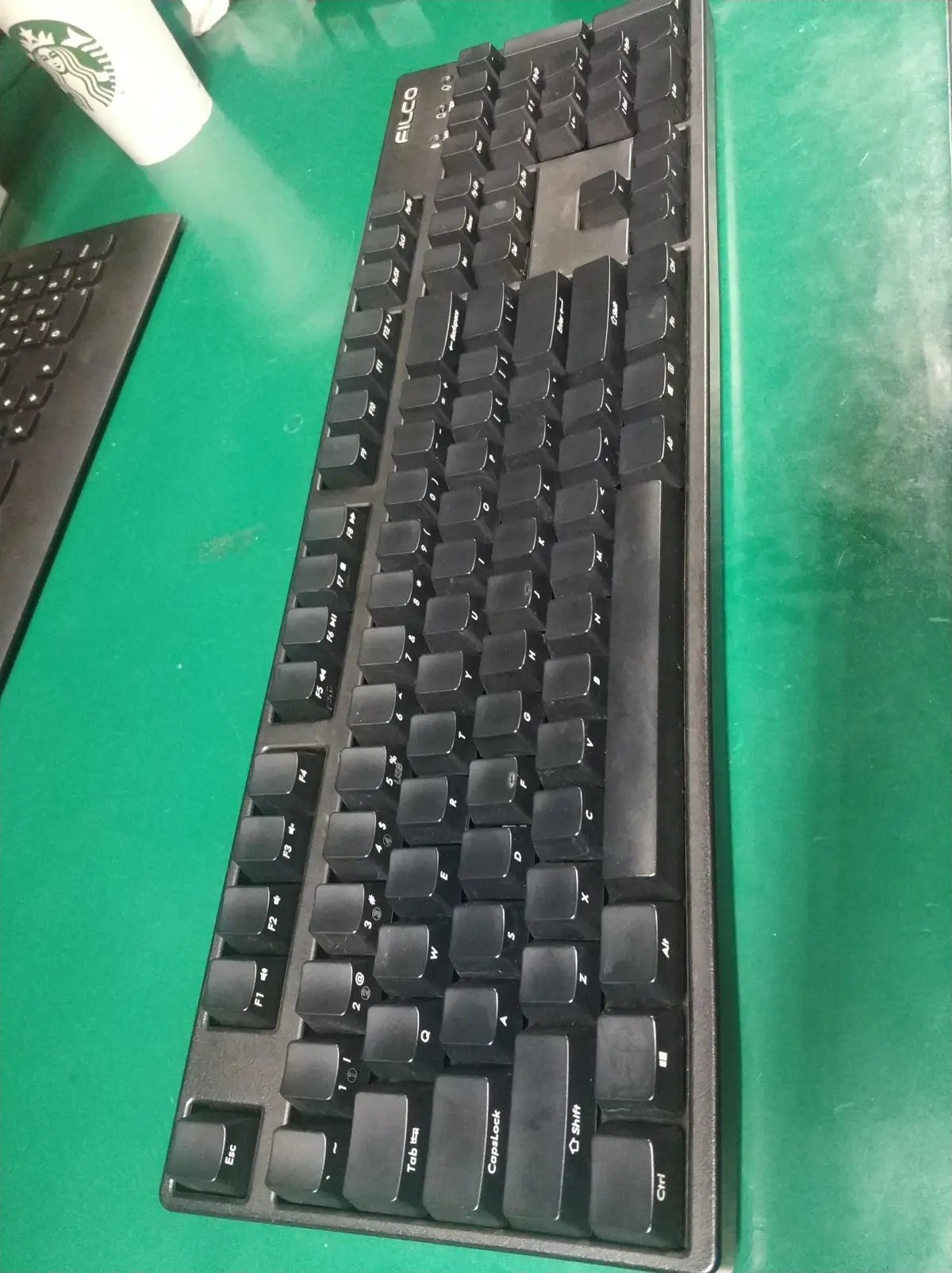

4. 最后成品，以及灯效，375S只有3个灯，用来观察连接状态的，可以连接很多设备，用蓝牙和优联的方式，所以现在的3个灯只有这一种用途了。






至此，键盘改造完成，支持MacOS布局，具体要查看K375S键盘的说明。优联在BIOS下也可以使用，很方便。
