2020-01-13 10:51:59 24点赞 84收藏 31评论
这算是对于我这段时间捣鼓U2U的一个总结吧。
首先,U2U是什么东西?U2U的全称是USB to USB,可以简单地理解为一个硬件级别的改键器。我个人理解的工作原理就是接收键盘发送过来的键值数据然后按照使用者设置好的程序转换成所需要的键值再发送给电脑,这样就完成了“改建”的过程(这方面我不是专业的如果有不对的地方请大家指正)。U2U是hasu大佬的一个开源项目,我所做的只是在别人的基础上进行了一些改造罢了。
为什么想做U2U呢?因为基于优联主控的键盘有一个尴尬的地方就是他不能像基于QMK或者TMK等开源项目的键盘那样可以自定义键值以及其他的具有“自由操作的功能”,我这个人又极其讨厌数据线,开源的无线方案续航以及稳定性又不如优联,那U2U就正好是个折中的方案了。

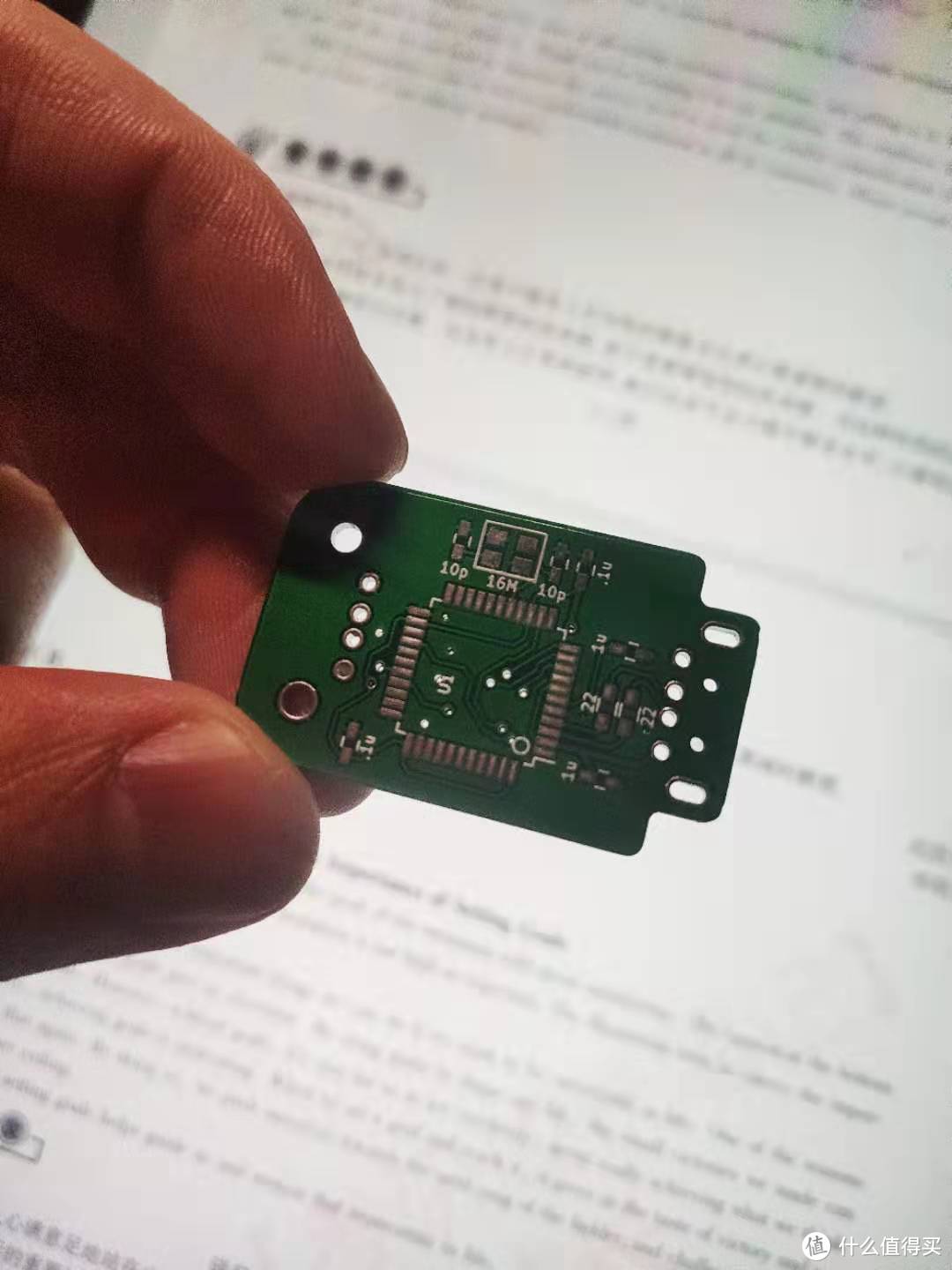

hasu设计的U2U比较大,插上电脑甚至能挡住旁边并排的那个USB口,这也太不方便了。改造成了必然的选择,元器件的封装往小了换是肯定的了。我是查了一圈把所需要的元器件的最小封装都找到了。然后就是画PCB了。
画完之后打板。需要注意的是画PCB的时候要注意元器件的布局,合理的元器件布局才能让后来的布线变得轻松不然布线会很头疼。

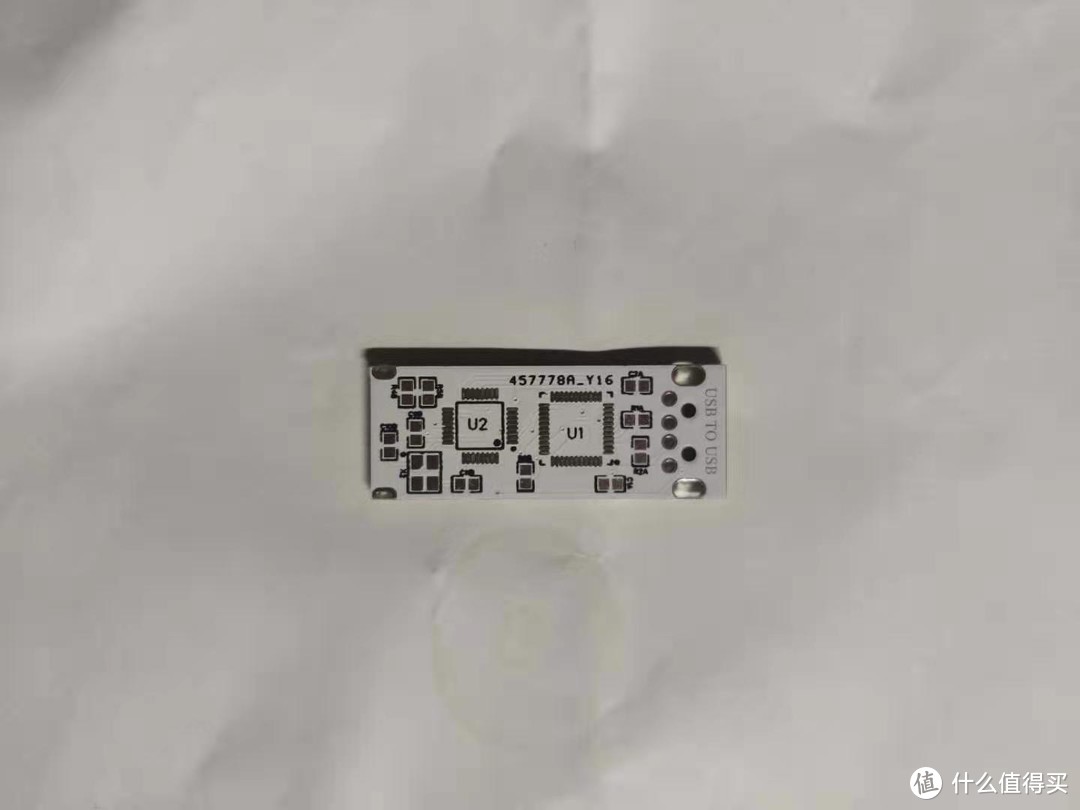

看第一版发现右边的开孔有点大了虽然能用但是强迫症不允许啊,我马上就改了封装重新打板去了。

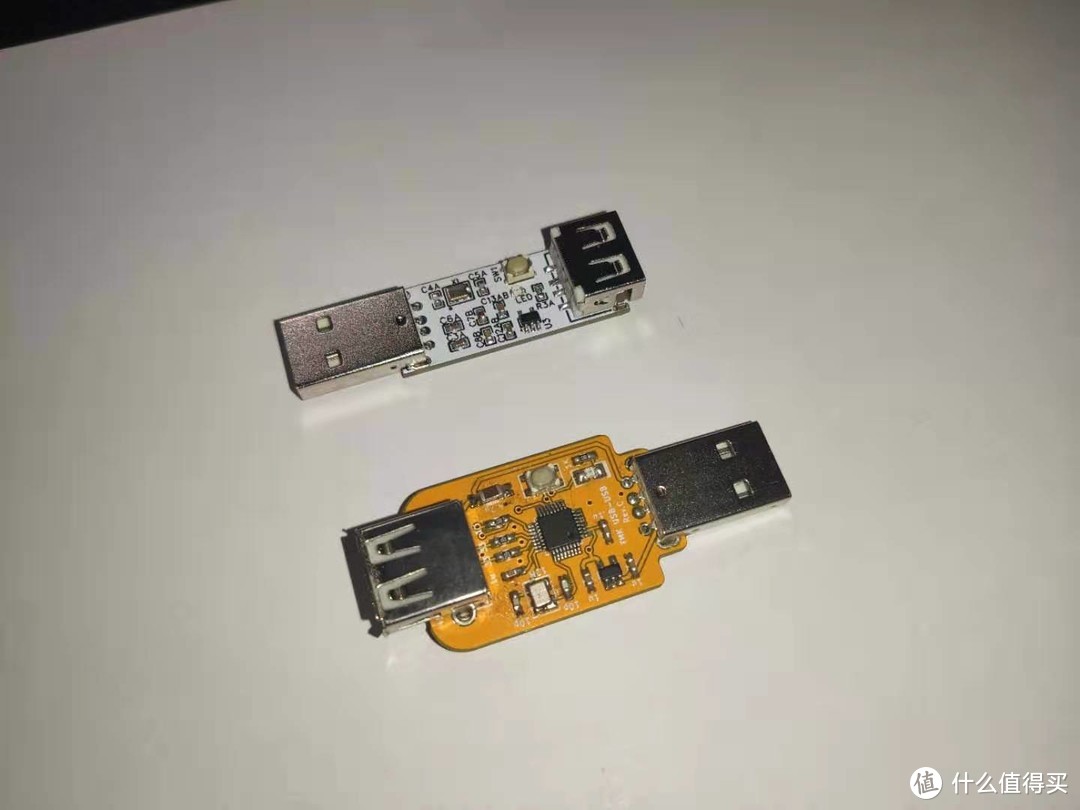

第二版就好多了嘛,舒服~ 上一个对比图。

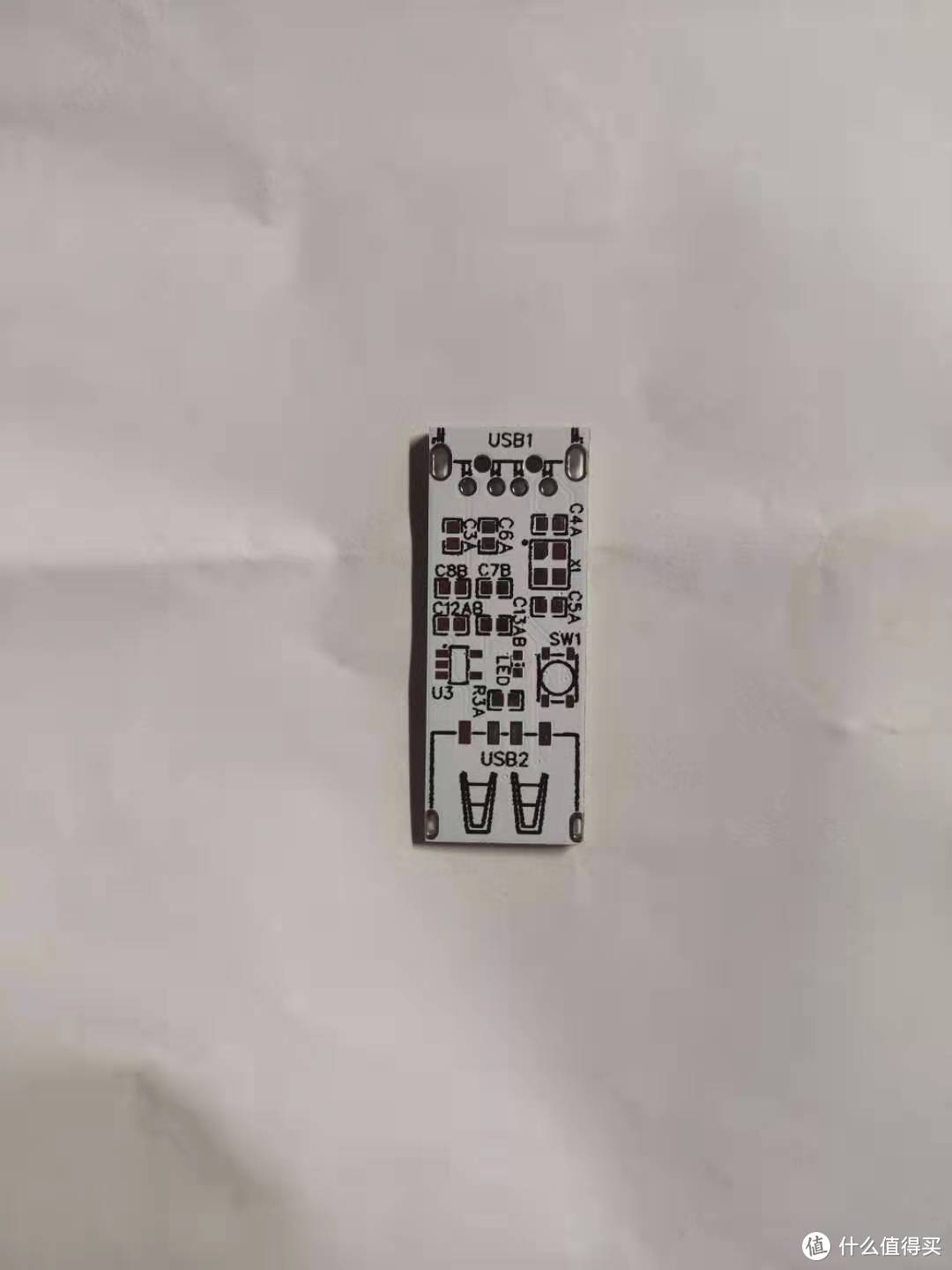

这次终于小多了,起码宽度只比USB头稍稍宽一点。但是他还是太长了些,那就再改吧。

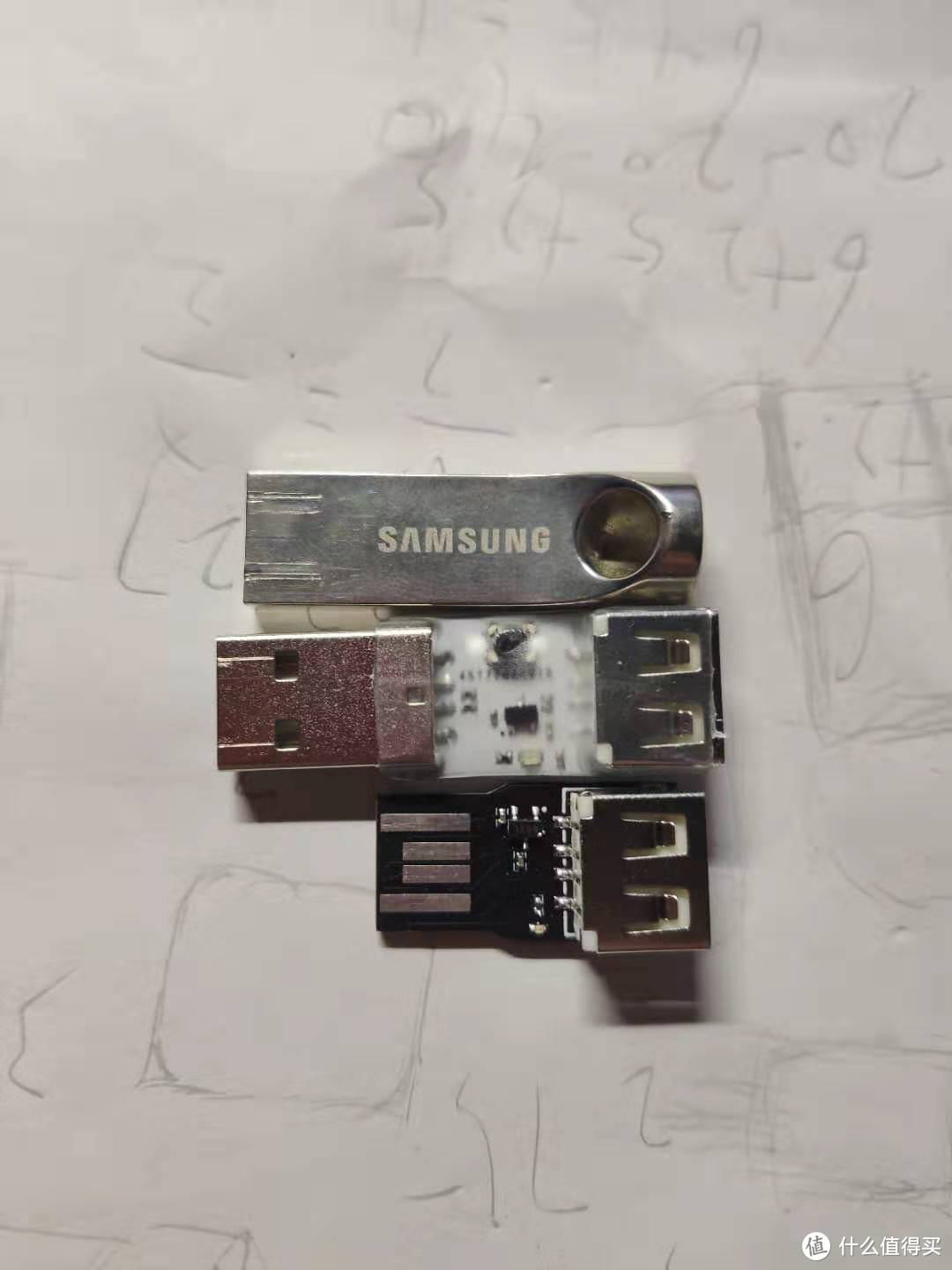

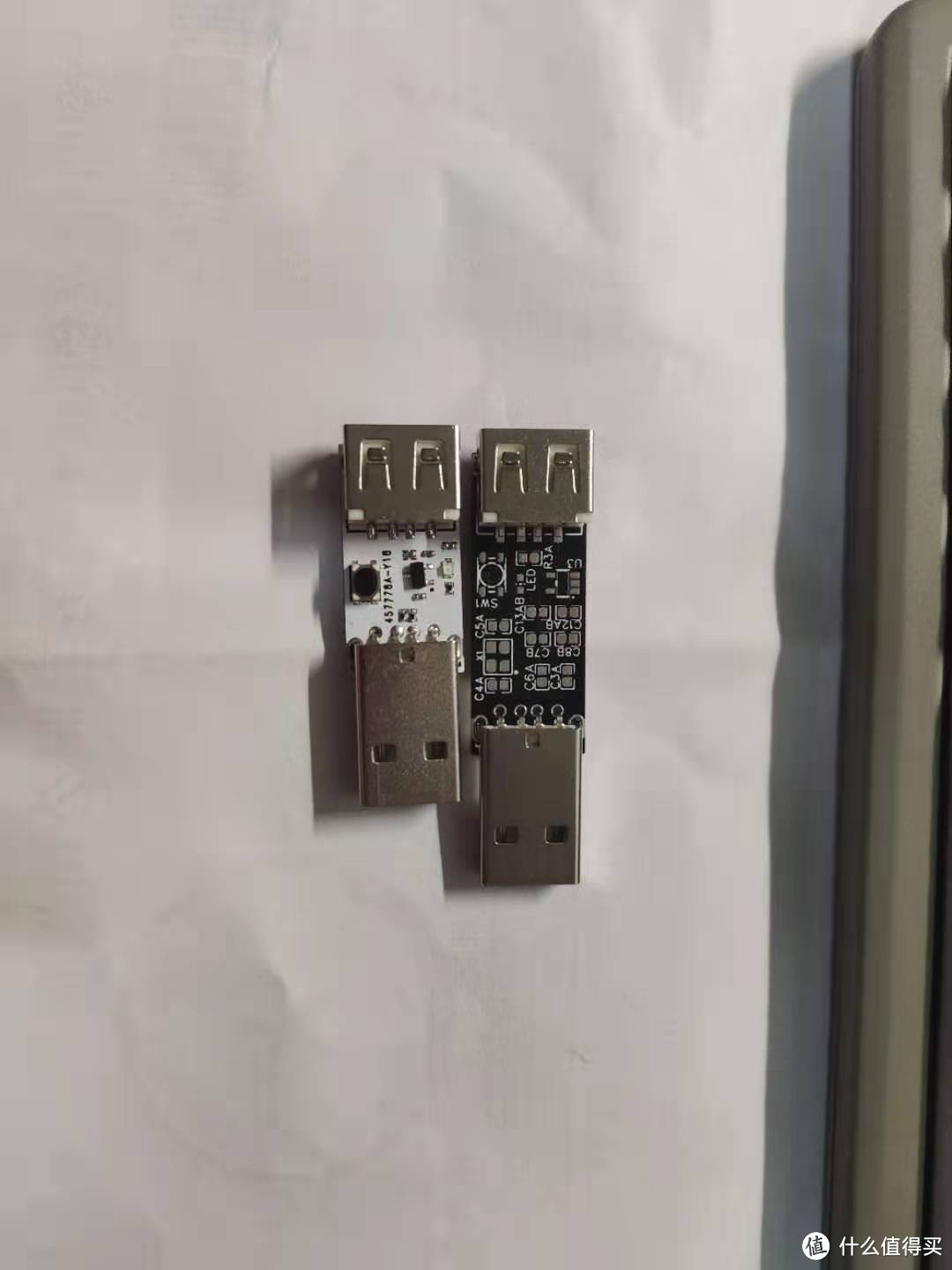

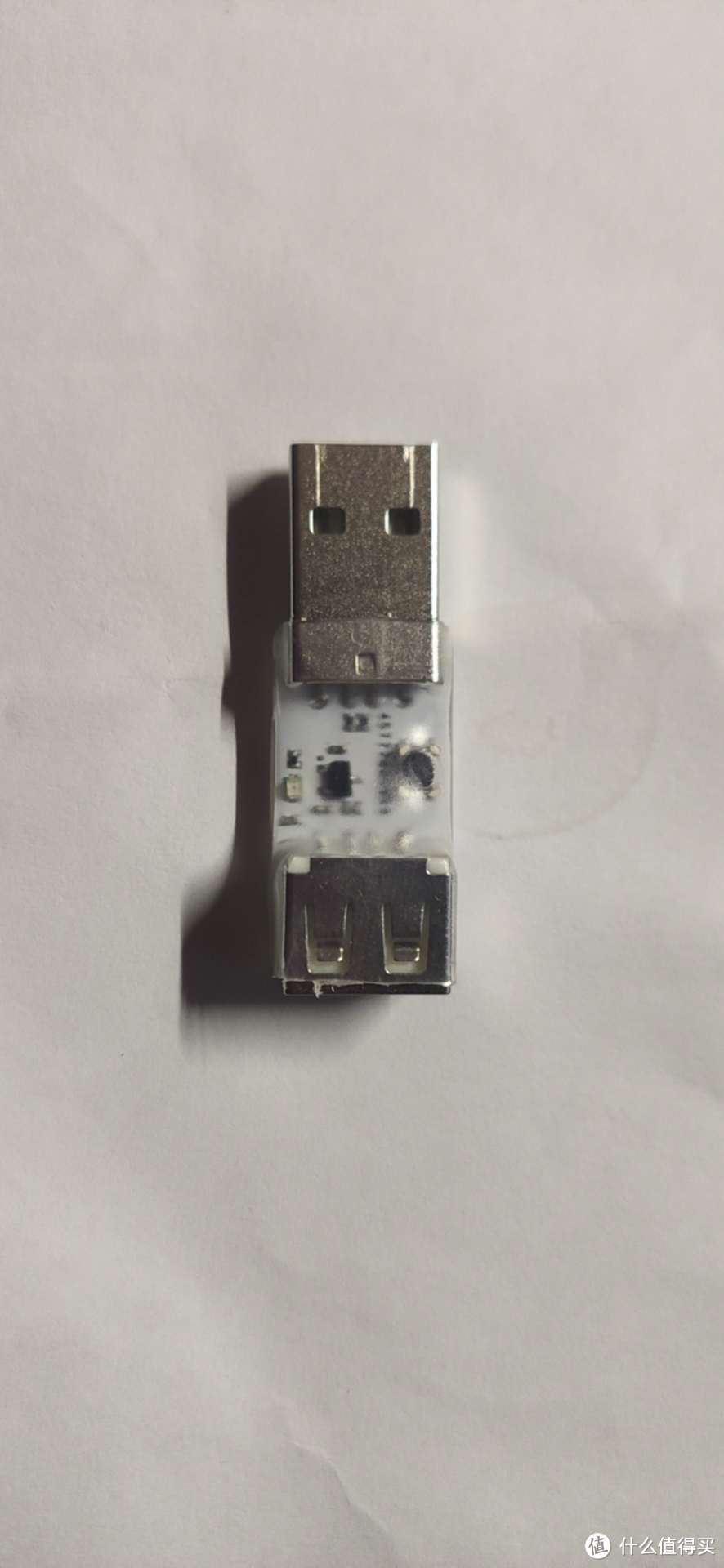

这次第三版宽度不变长度缩短了很多差不多是一个优盘大小。对比一下第二版是不是小很多呢?

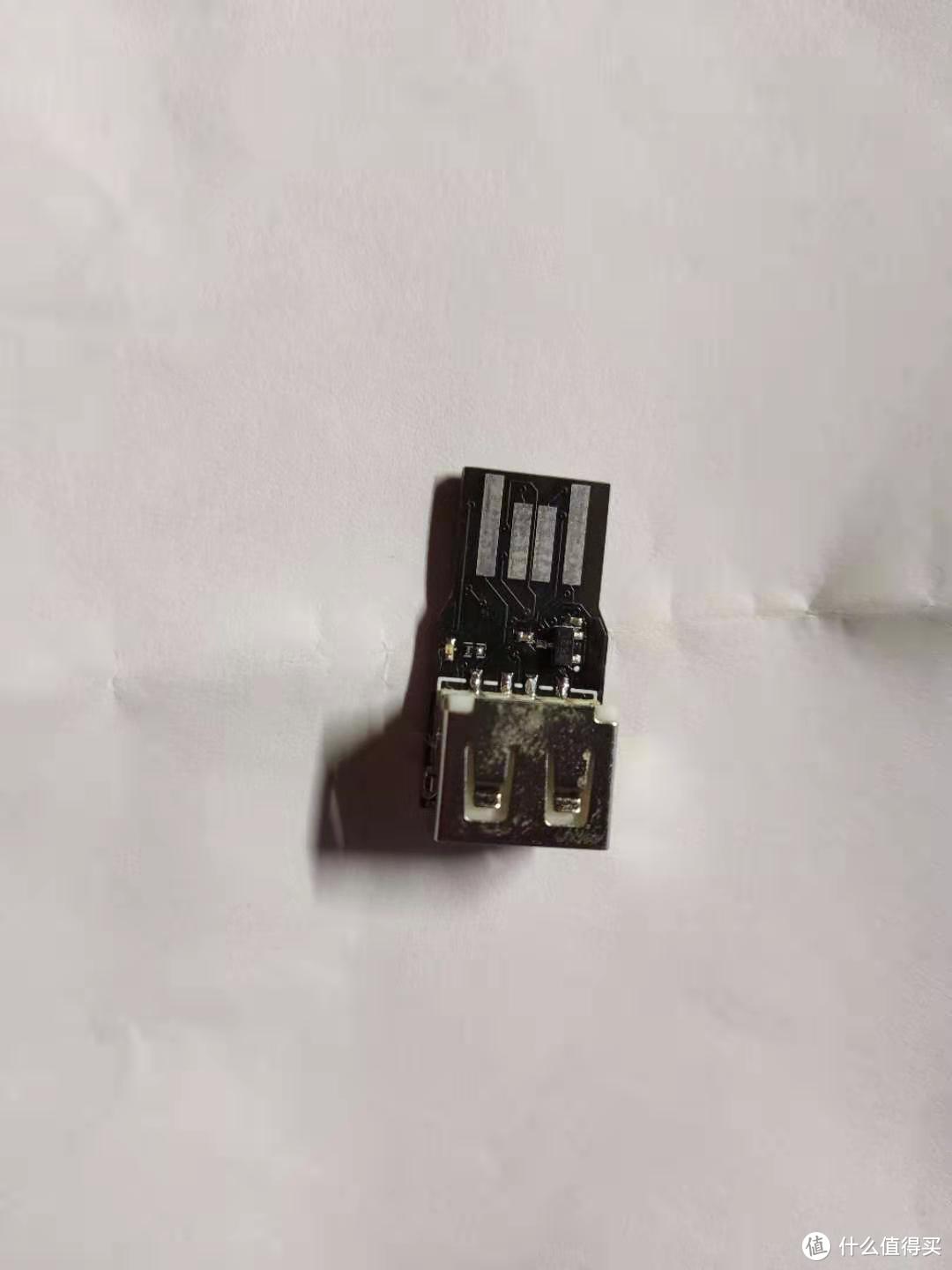

其实到这一版对我来说就挺满意的了,毕竟越往小的做图就越难画,而且0402封装的电阻电容焊接起来真的很麻烦,但是有群友想要NANO版本的(就是把USB公头板载到PCB上)这样长度又能进一步缩小。于是我又整出来了第四个NANO版
说实话,NANO版不好画(我是小菜鸡)也不好焊,也得亏我的T12有小刀头,不然真焊不了(这里建议用焊锡膏跟热风枪,贼省事儿)。不过据说这个还能更小一点(但是小弟水平到这了,这个NANO是我的极限了)
好吧就这些了,这次没有总结啦!!!
