(1)nrf51822 开发板一块(此处使用的是青云系列的,自带jlijnk ob+usb串口芯片)或者使用nrf51822模块+jlink_ob

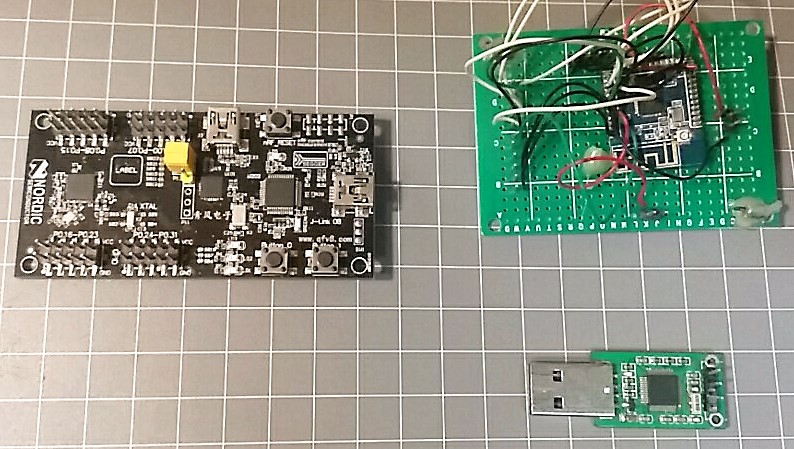

(左为开发板 右为模块+jlinkob)
(1)Keil 安装包(推荐5.1版本以上,不然需要下载补丁,本文使用的是keil5.1.4)
(2) keil破解器
(3) SDK+S110 SDK版本6.1.0 S110版本7.0.0 (若链接失效可加入开发群498676838下载)
(4) nRFgo Studio
(5) 手机软件 BLE DEVICE MONITOR 或者其他类似的扫描软件 安卓 IOS

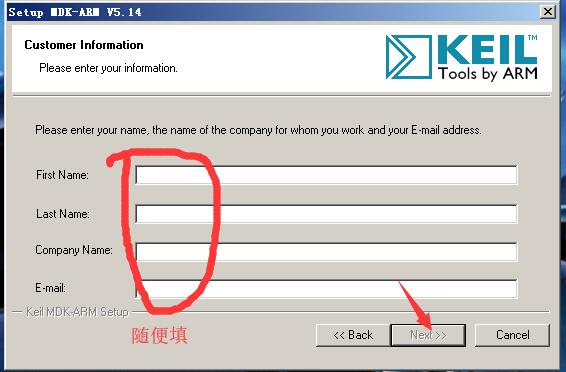

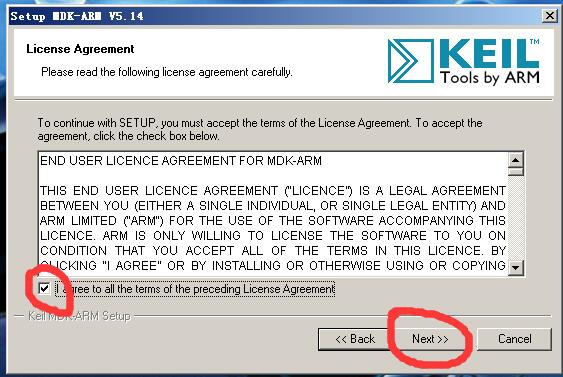

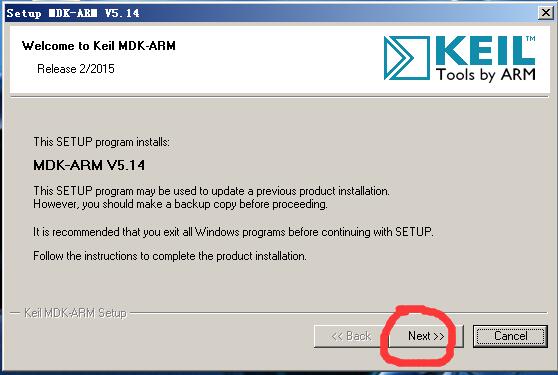

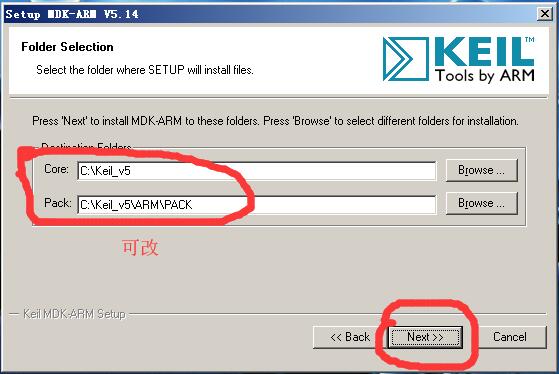

(1)Keil安装

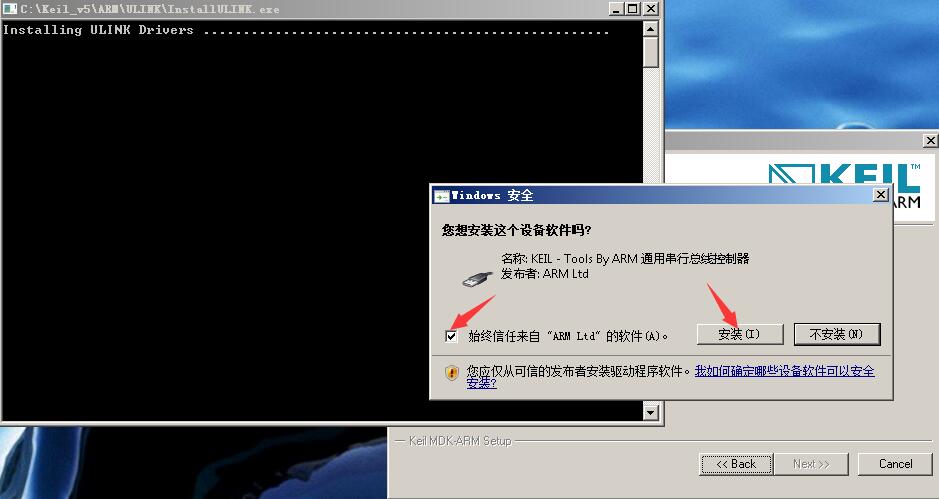

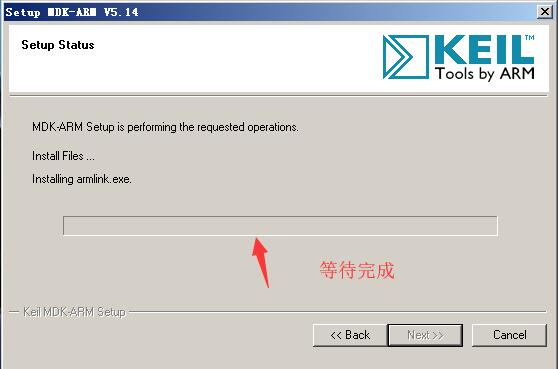

中途自动安装jlink的驱动

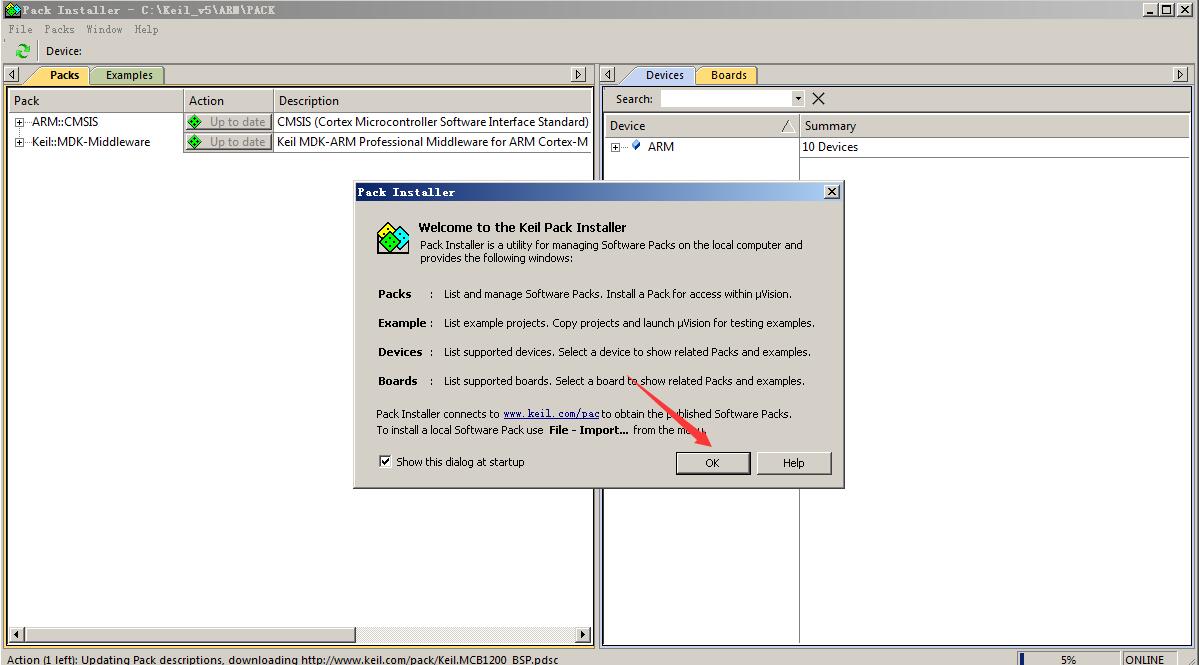

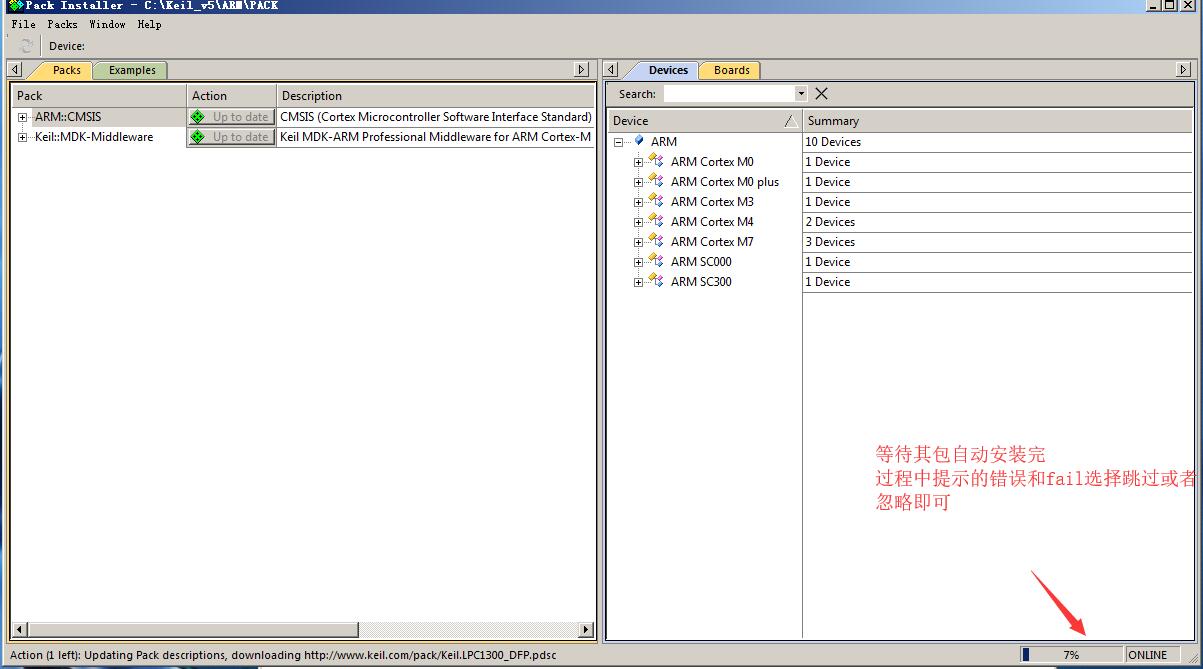

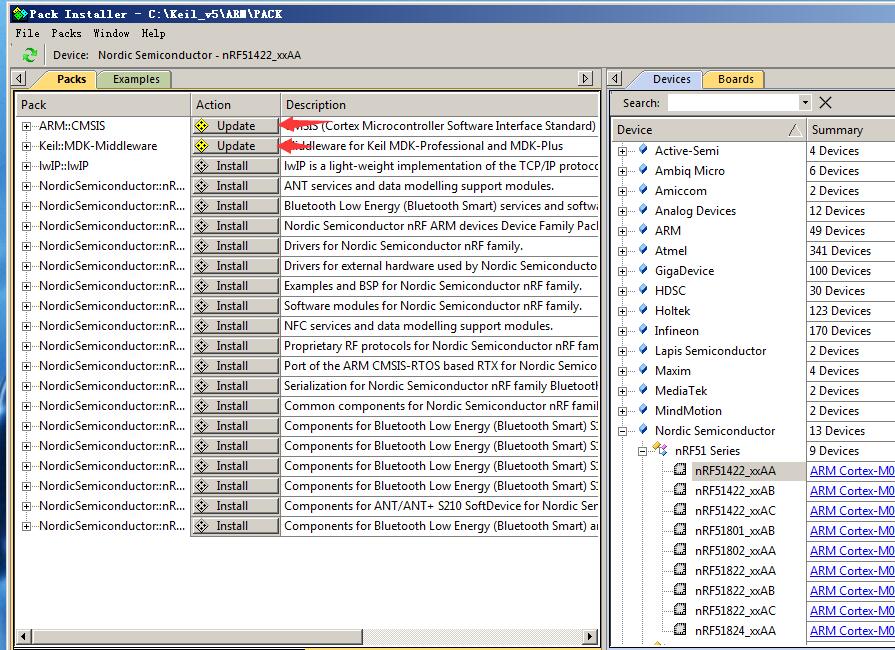

上一步下载完后如下图,会多出很多东西

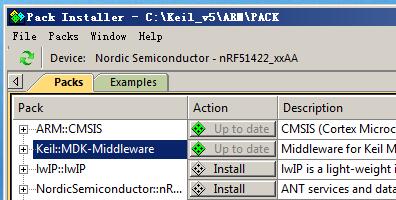

等待更行完既可

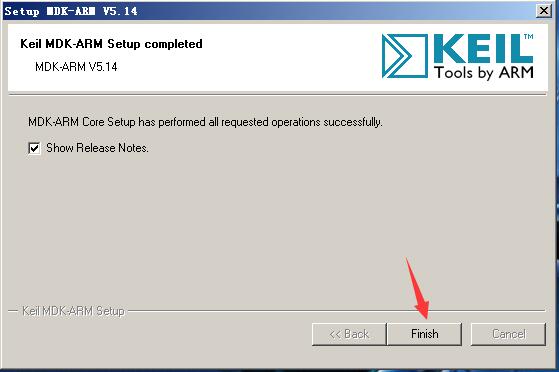

完成
(2)激活过程
运行keil5

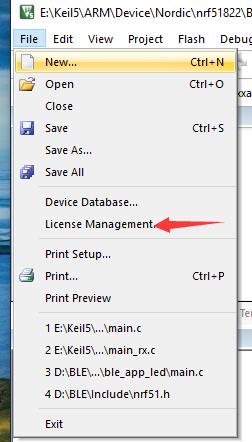

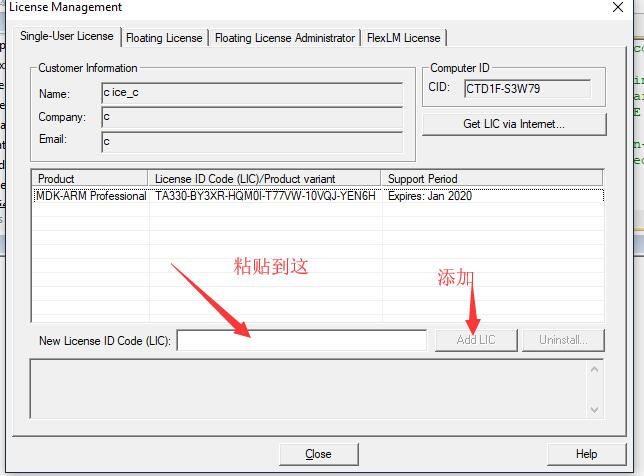

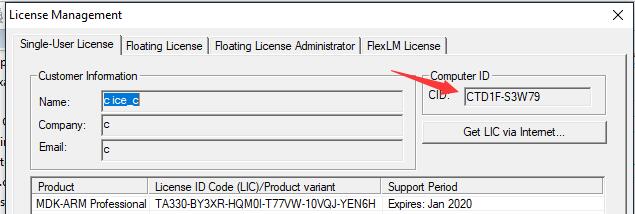

复制CID

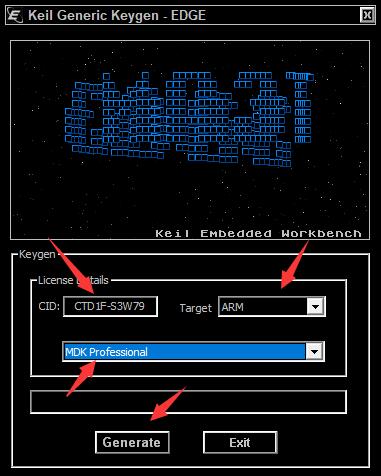

运行注册机
(3)安装SDK
解压后安装 sdk_6.1.0
过程中会安装jlink 驱动 点击安装即可
安装完后打开keil5所在的安装路径
选择KEIL_V5->ARM->Device->Nordic->nrf51822->Board->pca10001

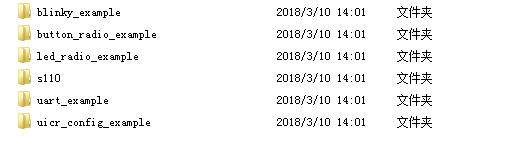

可以见到以下几个历程
(4)安装nRFgo studio
安装过程如一般软件 不赘述

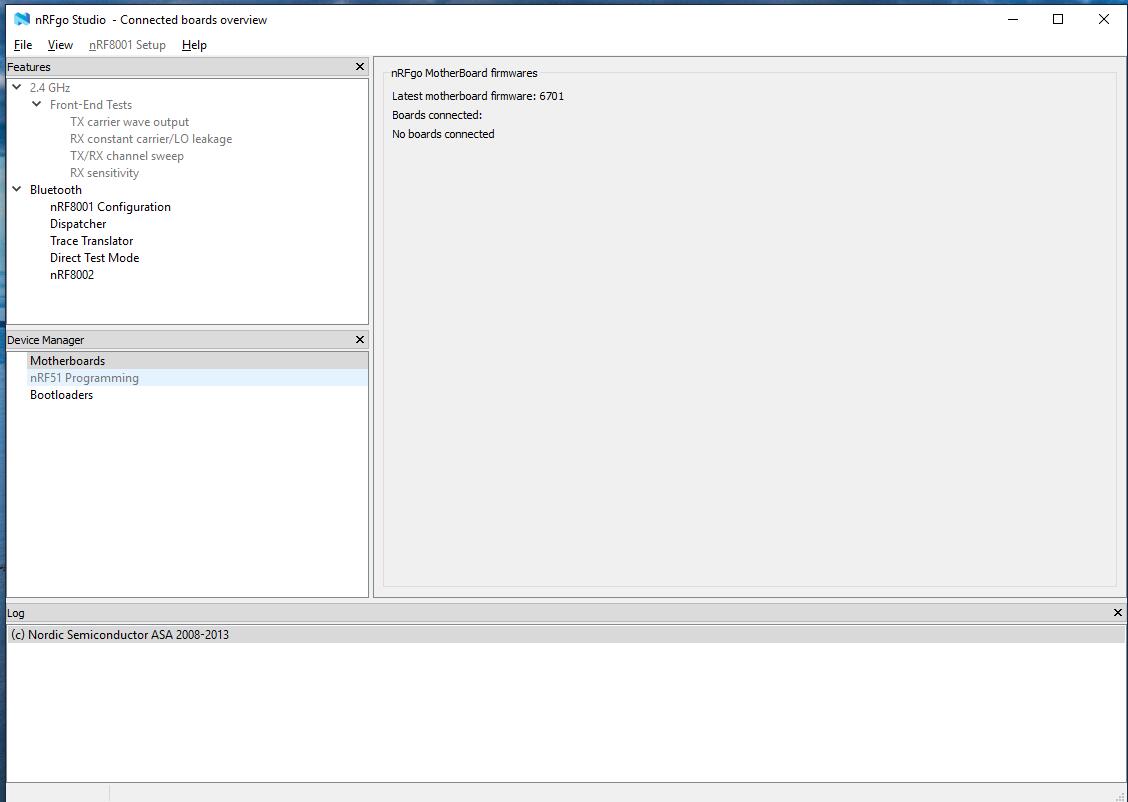

安装后运行如图
(1)烧写协议栈

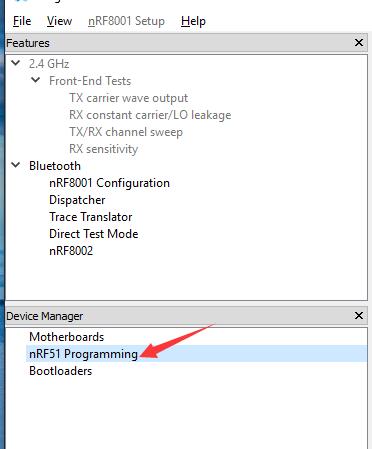

运行nRFgo studio
连接开发板到pc

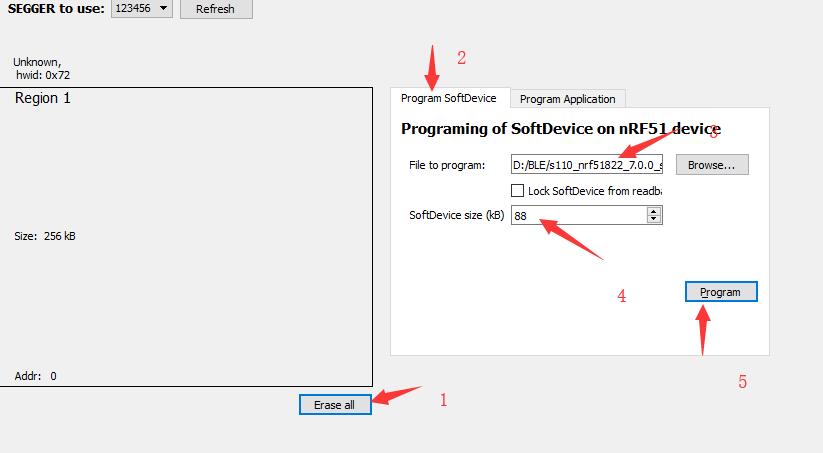

下载过程如下(先擦除固件 再下载
提示如下则成功了
若是同模块的话,将jlinkob 接上模块对应脚(具体看官网文档查看是几号脚位)
(2)编译历程和下载运行
打开如下路径(在文章sdk安装一部分有说明)
E:\Keil5\ARM\Device\Nordic\nrf51822\Board\pca10001\s110\ble_app_hrs
运行ble_app_hrs.uvprojx
插上Jlinkob

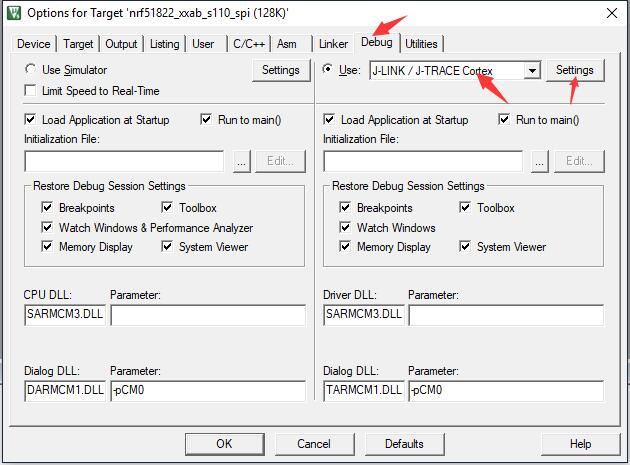

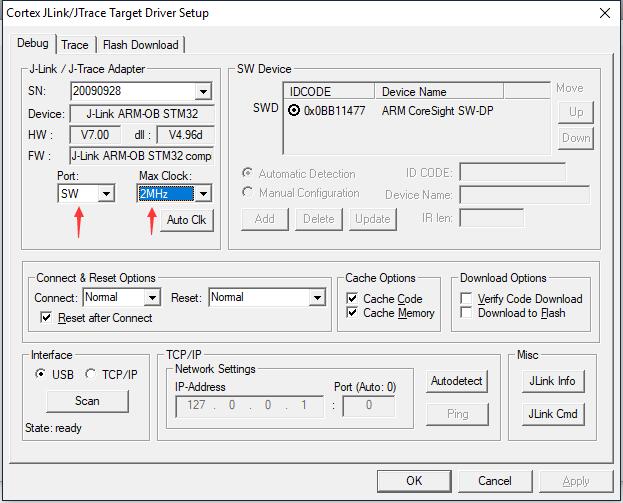

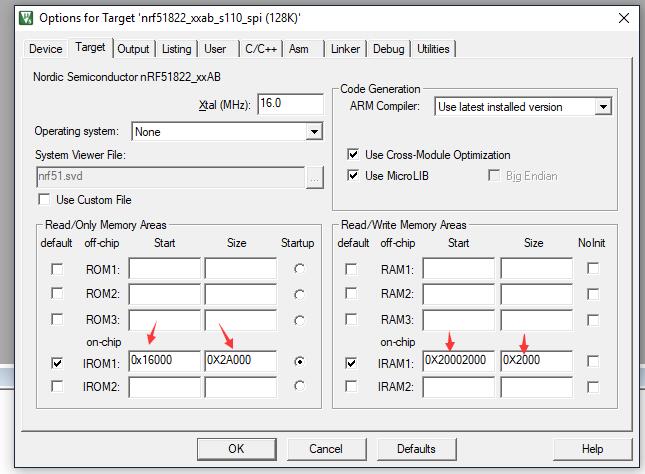

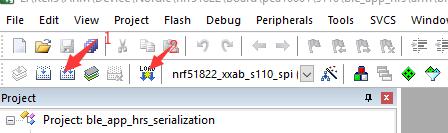

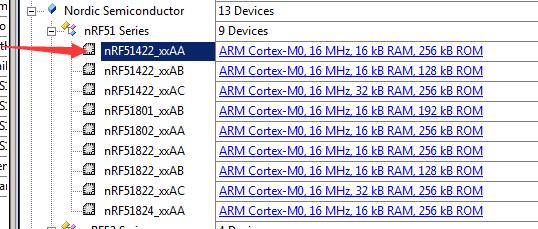

点击ok 完成配置并 编译下载 (第一次编译时间会比较长)

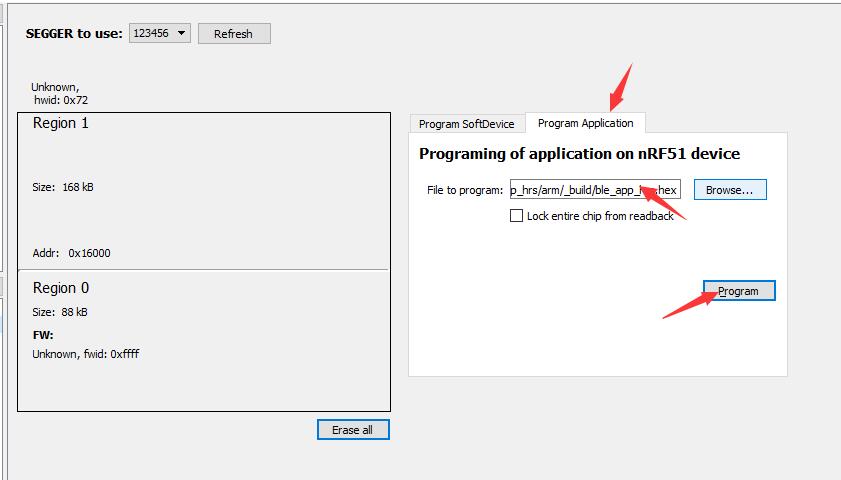

下载方法2 使用nrfgo studio (若keil无法直接下载的话
下载完成后既可以看到开发板的LED0在不断闪烁
(3)运行查看
打开手机蓝牙搜索 可以找到 Nordic_HRM 并且可匹配对
手机运行BLE Device Monitor 搜索 找到Nordic_HRM

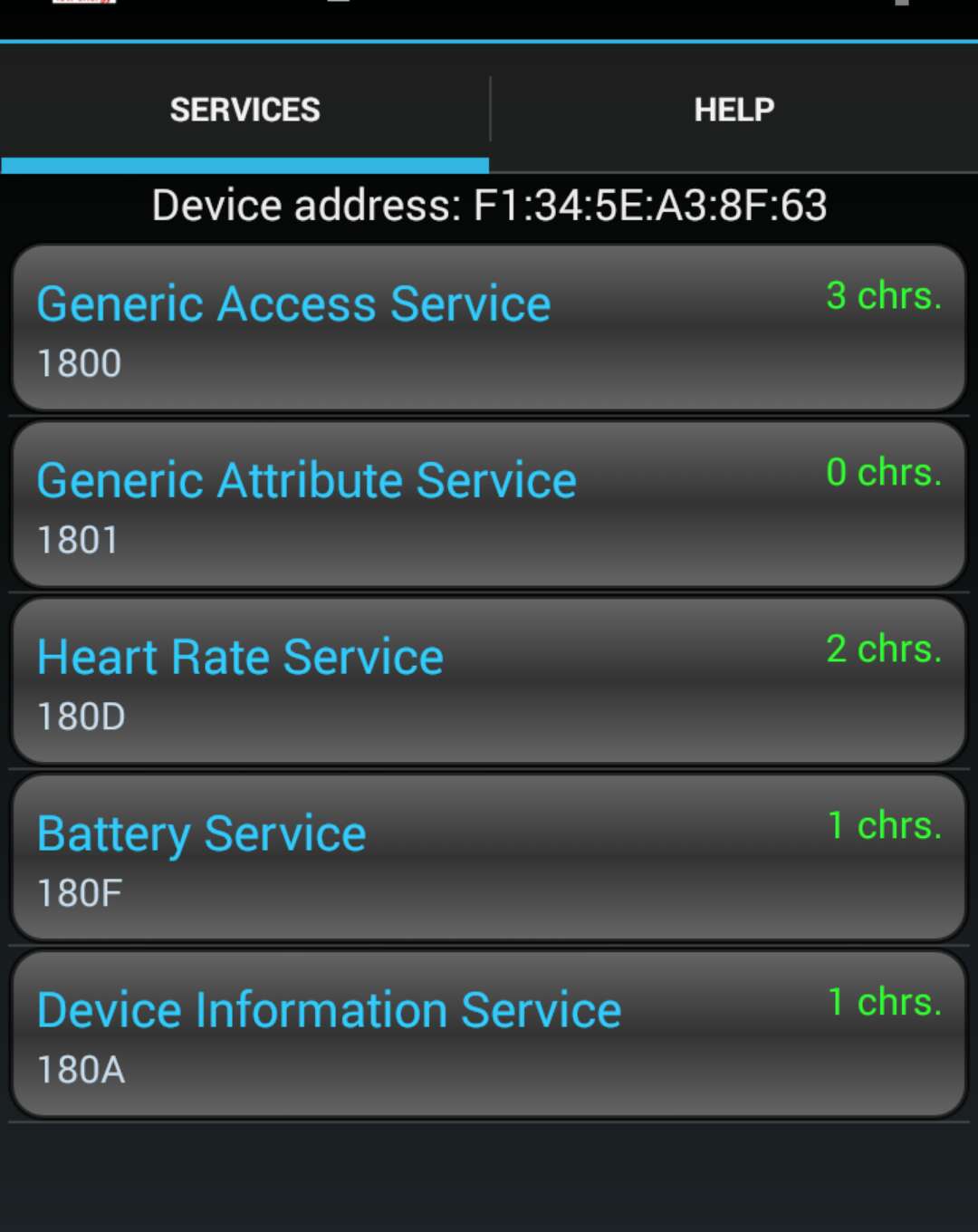

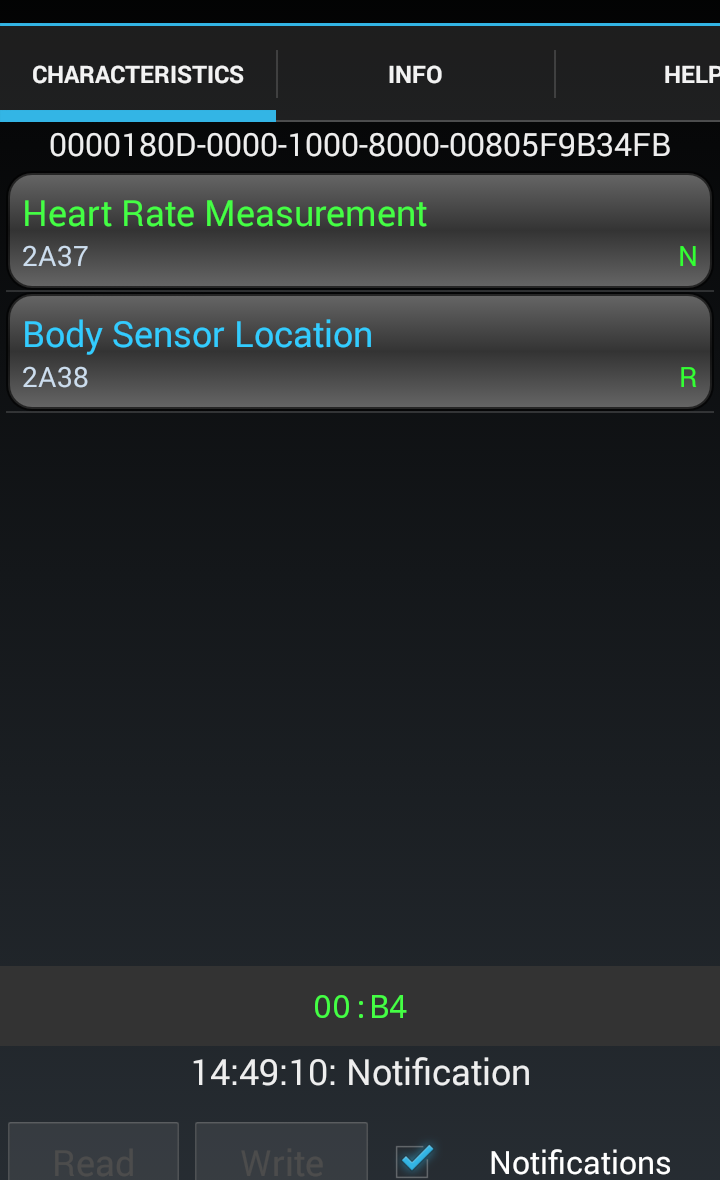

点击进入如下界面
进入Heart Rate Service 服务 勾选Notifications
按下开发板上的BUTTON 0可以看到 心跳数据的变化
到此整个开发环境搭建成功
