　　本期拆你解的主角是HHKB Professional 2和HHKB Professional 2 TYPE-S静电容键盘。在HHKB Professional BT拆解时我们就看到了HHKB令人佩服的出色做工，所以对于非蓝牙版的拆解也很有兴趣。这次拆解选择同时拆两把键盘是因为这两款产品的分别很小，但是TYPE-S静音版却在晃动和噪音控制方面有不小提升，手感也更加出色，相信大家也都很想知道静音版的轴体上到底有什么独门秘籍。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

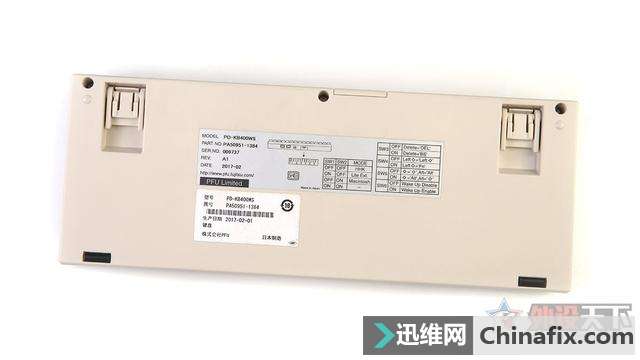

　　HHKB Professional 2和HHKB Professional 2 TYPE-S静电容键盘的外壳为ABS材质，做工精致，从理论上来说，这两款键盘只有轴体方面存在差别，在外壳上我们看不到差别，两款键盘外壳共用了三颗螺丝固定，均位于背面的上部。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

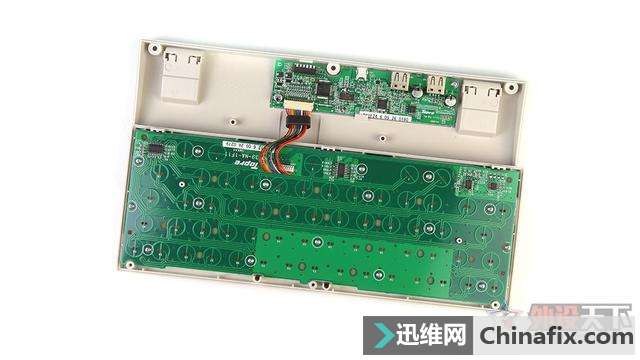

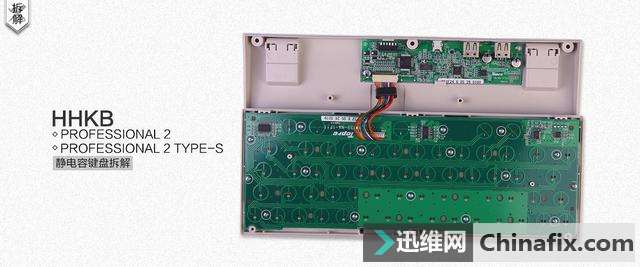

　　把三颗螺丝拧下来之后，下壳就能轻松拿下来了，卡扣规划很简单，拆解起来很轻松。拆解之后映入眼帘的就是两块PCB板了，它们分别固定在上盖和底壳上，之间通过排线连接，排线上还规划有滤波磁环。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

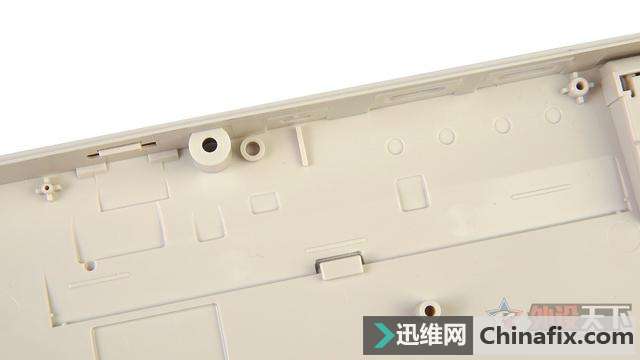

　　键盘的外壳为ABS材质，厚度约为3mm，做工扎实，细节部分处理得非常出色，底壳不仅规划有小小的卡扣固定PCB板，甚至还根据PCB板上的元器件和焊点特别规划了凹槽，这细节我服。但是看到有些氧化的USB接口笔者还是不禁要吐槽一下，这么多年过去了，市面上主流的USB接口材质和做工都有了很大提升，Professional 2的USB接口是不是也该更新一下了？

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

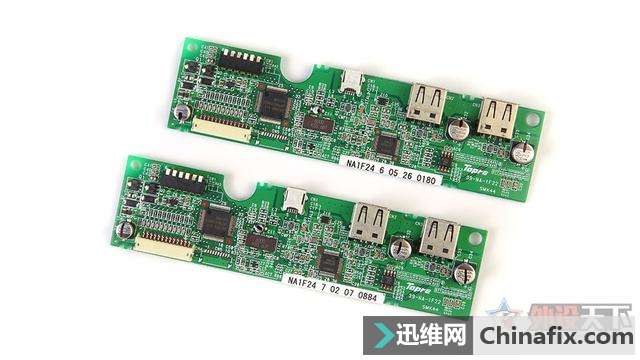

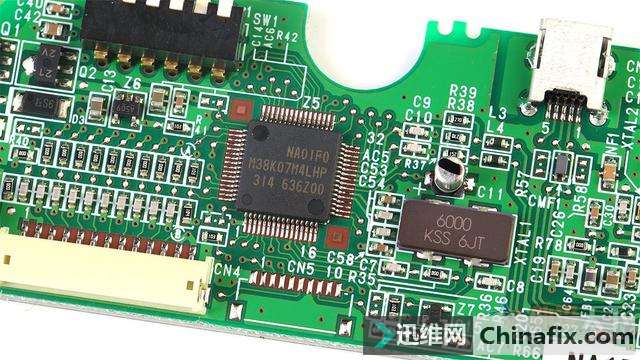

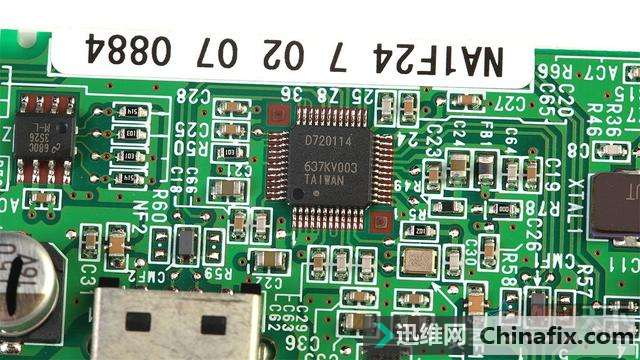

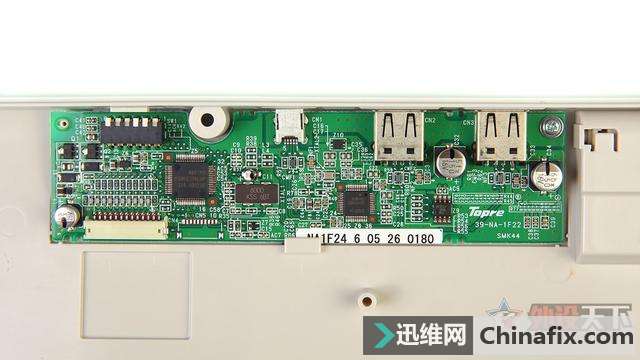

　　两款键盘的小PCB板上集成了键盘上主要的元器件，主控和HUB芯片分别为M38K07M4L和D720114，Professional2键盘已经有一定年份了，采用的两款芯片也没有变过，按照电路板和元器件的规划布局，这款小板应该算是主PCB板。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

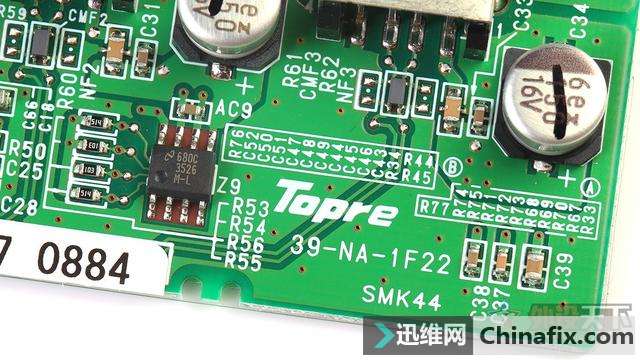

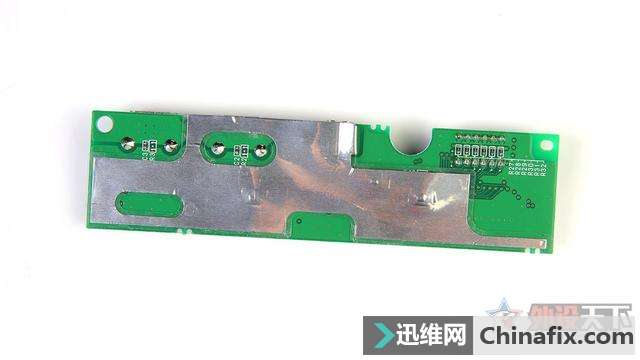

　　众所周知HHKB是富士通旗下品牌，但是它采用的是Topre的静电容技术，也是由Topre代工生产，每个板子上都印有Topre的标，PCB板背面还有屏蔽规划，考虑很周全，笔者还是第一次在键盘上看到这种规划。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

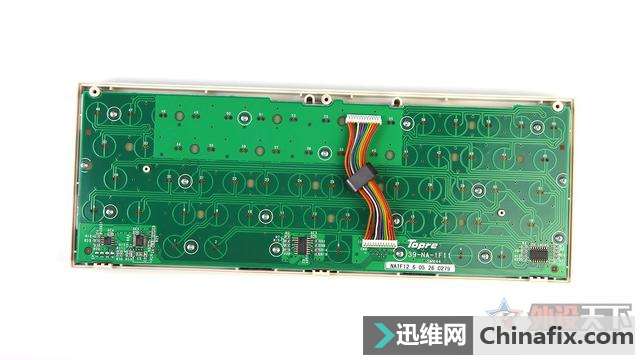

　　PCB板上规划有多颗电容感应芯片，用于处理电容变化，它的PCB板干净漂亮，给人的感觉伤心悦目。PCB上有17颗螺丝，确保每一处橡胶碗都固定得很牢固，想要看到键盘的轴柱和橡胶碗得先把这些螺丝卸完。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

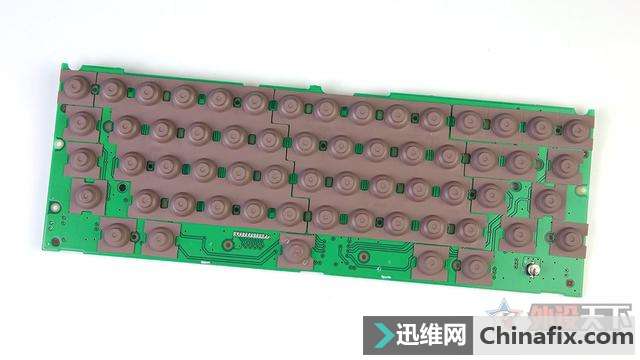

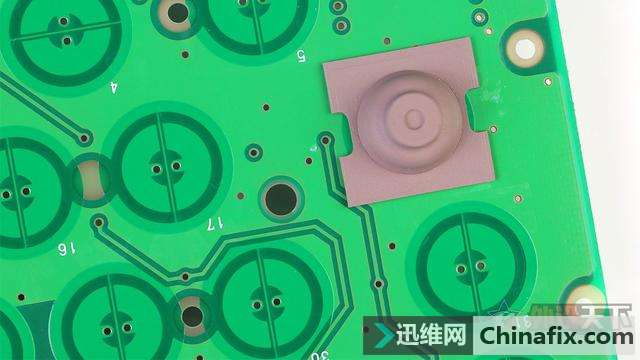

　　日系静电容键盘基本都是运用的Topre技术，内部结构都所差无机，键盘所有原件均为Topre原厂定制，它的橡胶碗并不是所有的都连在一起，而是有单个按键、两个按键和整个区域的，胶碗两侧的缺口跟按键模组边缘的凸起是完美贴合的。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

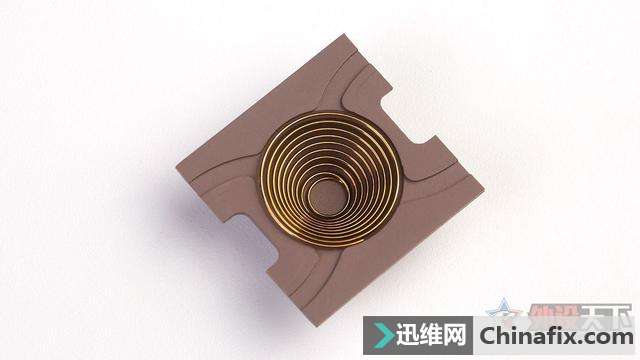

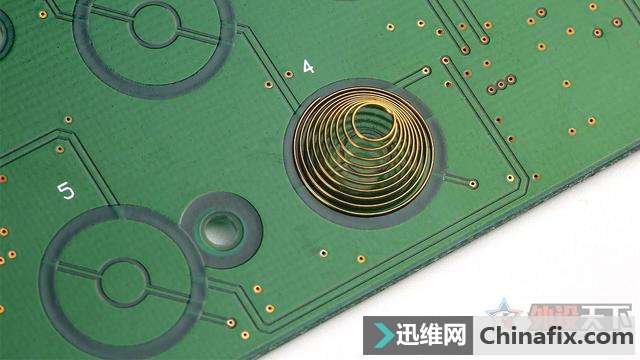

　　静电容键盘的一大特色就是无触点式触发机制，内部没有显著触点，而是依靠电容变化来判断键盘是否触发，识别速度更快，并且几乎不会产生损耗。灰色橡胶碗与锥型弹簧决定了日系静电容键盘的独特手感，影响压力克数的主要是灰色橡胶碗，而锥形弹簧是辅助电容值判断的。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

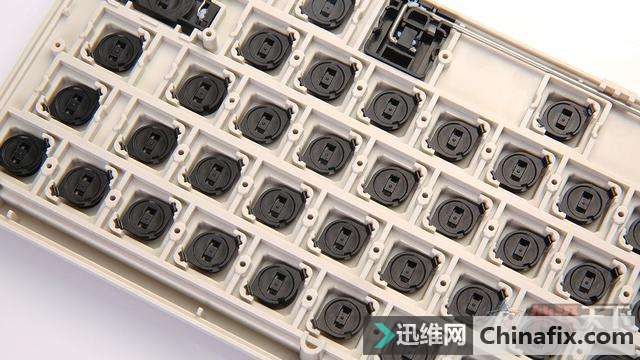

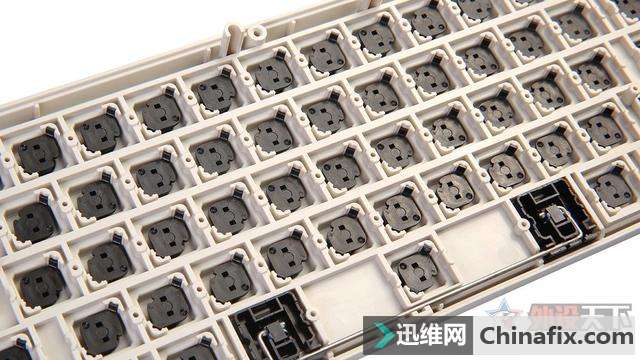

　　两款键盘按键模组的轴柱采用黑色POM材质制作，做工干净精致，它的轴芯通过卡扣与外壳固定，即使将键帽拨掉，也不会出现轴芯脱落的问题。大键位采用了平衡杆结构，钢丝上涂有油脂（润滑油），确保大键位有同样顺滑稳定的手感。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

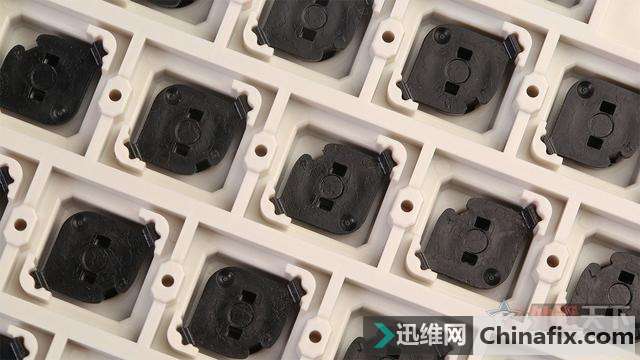

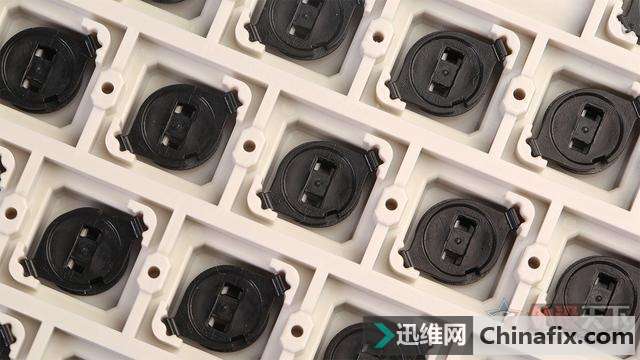

　　看到这里我们终于发现HHKB Professional 2和HHKB Professional 2 TYPE-S静电容键盘的分别，那就是在轴柱方面。底座稍微粗糙和方正一些的是标准版，而TYPE-S静音版的底座偏圆，表面也更加精致一些。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

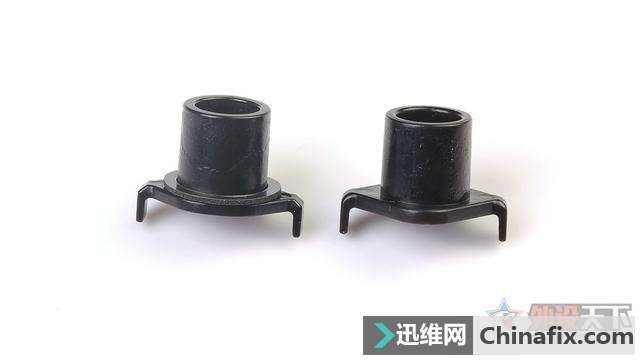

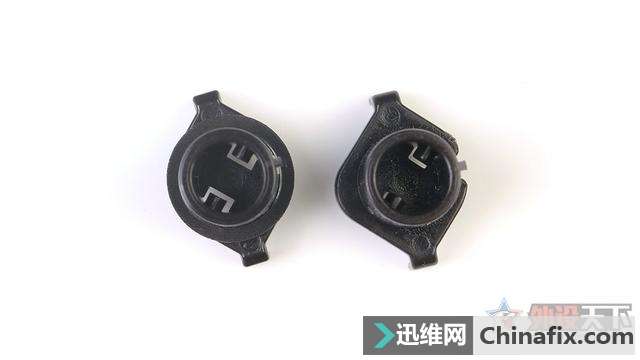

　　拆下两款轴柱仔细观察，左侧为静音版轴柱，右侧为标准版。它们都没有采用十字柱，因此无法兼容主流机械键盘的键帽。静音版的轴柱比标准版稍精致一点，底部多了一个缓冲环，轴柱看起来也稍微粗那么一点点，正是这一点点让TYPE-S的轴柱与外壳更贴合，手感更加稳定，不再有显著的晃动声。

是什么造就了让程序员欲罢不能的手感？HHKB静电容键盘拆解

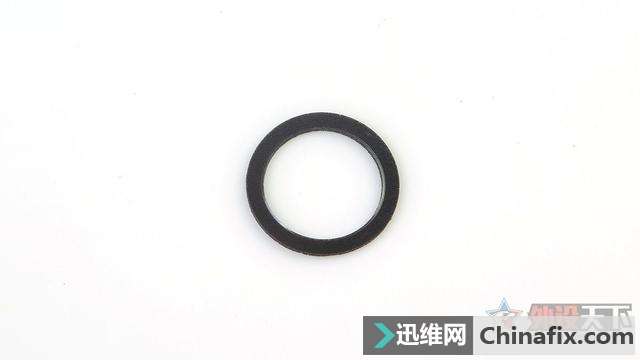

　　TYPE-S静音版的轴柱上套有一个缓冲环，厚度约为0.2mm，这个缓冲环的材质笔者不能确定，手感上它有一定韧性也不那么柔软，这个缓冲环减少了敲击的噪音，与此同时也让按键的手感变得稍微沉闷一点，正是因为它不那么柔软和厚实，所以手感不会变得很闷。在网上部分用户单独购买了一些橡胶材质的静音圈，它们的横切面为圆形，更加柔软和厚实，安装上之后手感会更静更闷一些，手感方面还是不如原版的规划，手上有标准版的用户也可以自己动手DIY体验一下。

总结：

　　相比蓝牙版更复杂的PCB规划，HHKB Professional 2和HHKB Professional 2 TYPE-S静电容键盘的PCB板要相对简单一些，它们的做工都相当出色，USB接口还有待更新。这两款产品的分别除了外壳上的logo以及底部的贴纸之外，最核心的是轴柱方面，也正是轴柱的不一样让这两款键盘手感上有显著的区分。
