JAVA串口通信开发
前言
最近几个月一直在接触串口，与硬件打交道，还是学到了不少之前没听过的东西，特此记录一下，其中不免有语焉不详或一知半解的地方，欢迎各位指教。
- *
提示：以下是本篇文章正文内容，下面案例可供参考
一、项目背景
首先说串口是什么，百度上说串行接口简称串口，也称串行通信接口或串行通讯接口（通常指COM接口），是采用串行通信方式的扩展接口。串行接口 （Serial Interface）是指数据一位一位地顺序传送。实际上就是传输数据用的物理接口，一般可以按照接线方式分为RS-232和RS-485，对于程序开发来说，这两者并没有什么不同。
之后说一下实际使用的项目背景，首先会有一台计算机，计算机上有一排物理串口，串口上接的是232的控制器，控制器连接实际的机械设备。而我们的目前是使用程序向232控制器发生指令来操控机械设备实现不同动作，程序最终会以HTTP接口的方式对外暴露。
二、实际开发
1.引入库

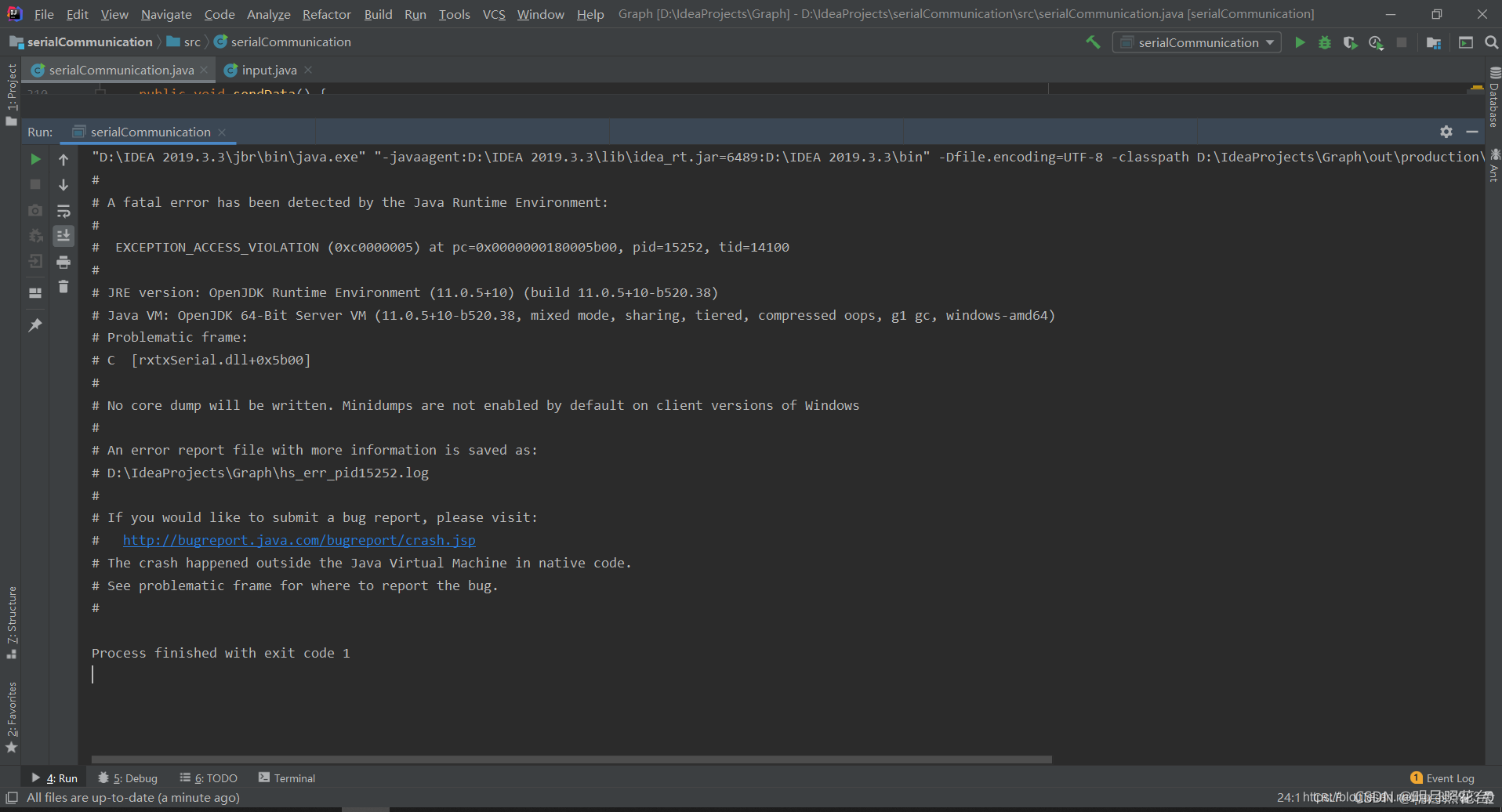

对于JAVA的串口通信开发，一般能查到的都是使用RXTXcomm.jar，同时需要rxtxParallel.dll和rxtxSerial.dll两个dll文件。最开始我也是使用了这种方式，但是后连在实际测试中发现了一个非常致命的问题，因为我的程序最后是一组HTTP接口，所以避免不了会同时对多个串口操作，而一旦发生同时或短时间内操作多个串口时，程序会崩溃，类似这样。
这个问题我实在没有搞清楚产生的原因，我怀疑可能使用的RXTXcomm并不支持同时操作，另外可能与JDK版本有关，建议1.8.0_144。
因为产生了这个问题目前又无法解决，所以最终我决定换一个驱动，不再采用RXTXcomm，而是选用了purejavacomm。purejavacomm使用的是JNA，并不需要额外引用DLL，使用方式与RXTXcomm相同，还是比较便捷的，我个人觉得绝对是JAVA串口开发最好的驱动了，可以直接用pom引用。
<dependency>
<groupId>com.github.purejavacomm</groupId>
<artifactId>purejavacomm</artifactId>
<version>1.0.1.RELEASE</version>
</dependency>
2.串口通信工具类
废话不多说，代码如下：
package com.water.api.util;
import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;
import java.util.ArrayList;
import java.util.Enumeration;
import java.util.TooManyListenersException;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.stereotype.Component;
import purejavacomm.CommPort;
import purejavacomm.CommPortIdentifier;
import purejavacomm.NoSuchPortException;
import purejavacomm.PortInUseException;
import purejavacomm.SerialPort;
import purejavacomm.SerialPortEventListener;
import purejavacomm.UnsupportedCommOperationException;
@Component
public class SerialTool {
private static Logger logger = LoggerFactory.getLogger(SerialTool.class);
public static final ArrayList<String> findPorts() {
// 获得当前所有可用串口
Enumeration<CommPortIdentifier> portList = CommPortIdentifier.getPortIdentifiers();
ArrayList<String> portNameList = new ArrayList<String>();
// 将可用串口名添加到List并返回该List
while (portList.hasMoreElements()) {
String portName = portList.nextElement().getName();
portNameList.add(portName);
}
return portNameList;
}
/**
* 打开串口
*
* @param portName
* 端口名称
* @param baudrate
* 波特率
* @return 串口对象
* @throws Exception
* @throws SerialPortParameterFailure
* 设置串口参数失败
* @throws NotASerialPort
* 端口指向设备不是串口类型
* @throws NoSuchPort
* 没有该端口对应的串口设备
* @throws PortInUse
* 端口已被占用
*/
public static SerialPort openPort(String portName, Integer baudrate, Integer dataBits, Integer stopBits,
Integer parity) throws Exception {
try {
// 通过端口名识别端口
CommPortIdentifier portIdentifier = CommPortIdentifier.getPortIdentifier(portName);
// 打开端口，并给端口名字和一个timeout（打开操作的超时时间）
CommPort commPort = portIdentifier.open(portName, 2000);
// 判断是不是串口
if (commPort instanceof SerialPort) {
SerialPort serialPort = (SerialPort) commPort;
try {
// 设置一下串口的波特率等参数
serialPort.setSerialPortParams(baudrate, dataBits, stopBits, parity);
logger.info("串口" + portName + "打开成功");
} catch (UnsupportedCommOperationException e) {
logger.error("设置串口" + portName + "参数失败：" + e.getMessage());
throw e;
}
return serialPort;
} else {
logger.error("不是串口" + portName);
// 不是串口
throw new Exception();
}
} catch (NoSuchPortException e1) {
logger.error("无此串口" + portName);
throw e1;
} catch (PortInUseException e2) {
logger.error("串口使用中" + portName);
throw e2;
} catch (Exception e) {
throw e;
}
}
public static byte[] HexString2Bytes(String src) {
if (null == src || 0 == src.length()) {
return null;
}
byte[] ret = new byte[src.length() / 2];
byte[] tmp = src.getBytes();
for (int i = 0; i < (tmp.length / 2); i++) {
ret[i] = uniteBytes(tmp[i * 2], tmp[i * 2 + 1]);
}
return ret;
}
// byte类型数据，转成十六进制形式；
public static byte uniteBytes(byte src0, byte src1) {
byte _b0 = Byte.decode("0x" + new String(new byte[] { src0 })).byteValue();
_b0 = (byte) (_b0 << 4);
byte _b1 = Byte.decode("0x" + new String(new byte[] { src1 })).byteValue();
byte ret = (byte) (_b0 ^ _b1);
return ret;
}
/**
* 关闭串口
*
* @throws IOException
*/
public static synchronized void closePort(SerialPort serialPort) throws IOException {
if (serialPort != null) {
serialPort.close();
logger.info("串口" + serialPort.getName() + "已关闭");
}
}
/**
* 往串口发送数据
*
* @param order
* 待发送数据
* @throws SendDataToSerialPortFailure
* 向串口发送数据失败
* @throws SerialPortOutputStreamCloseFailure
* 关闭串口对象的输出流出错
*/
public static void sendToPort(byte[] order, SerialPort serialPort) throws IOException {
OutputStream out = null;
try {
out = serialPort.getOutputStream();
out.write(order);
out.flush();
logger.info("发送数据成功" + serialPort.getName());
} catch (IOException e) {
logger.error("发送数据失败" + serialPort.getName());
throw e;
} finally {
try {
if (out != null) {
out.close();
out = null;
}
} catch (IOException e) {
logger.error("关闭串口对象的输出流出错");
throw e;
}
}
}
/**
* 从串口读取数据
*
* @param serialPort
* 当前已建立连接的SerialPort对象
* @return 读取到的数据
* @throws ReadDataFromSerialPortFailure
* 从串口读取数据时出错
* @throws SerialPortInputStreamCloseFailure
* 关闭串口对象输入流出错
*/
public static byte[] readFromPort(SerialPort serialPort) throws Exception {
InputStream in = null;
byte[] bytes = null;
try {
if (serialPort != null) {
in = serialPort.getInputStream();
} else {
return null;
}
int bufflenth = in.available(); // 获取buffer里的数据长度
while (bufflenth != 0) {
bytes = new byte[bufflenth]; // 初始化byte数组为buffer中数据的长度
in.read(bytes);
bufflenth = in.available();
}
} catch (Exception e) {
throw e;
} finally {
try {
if (in != null) {
in.close();
in = null;
}
} catch (IOException e) {
throw e;
}
}
return bytes;
}
/**
* 添加监听器
*
* @param port
* 串口对象
* @param listener
* 串口监听器
* @throws TooManyListeners
* 监听类对象过多
*/
public static void addListener(SerialPortEventListener listener, SerialPort serialPort) throws TooManyListenersException {
try {
// 给串口添加监听器
serialPort.addEventListener(listener);
// 设置当有数据到达时唤醒监听接收线程
serialPort.notifyOnDataAvailable(true);
// 设置当通信中断时唤醒中断线程
serialPort.notifyOnBreakInterrupt(true);
} catch (TooManyListenersException e) {
throw e;
}
}
}
这部分其实没什么好说的，网上一搜一堆，唯一需要注意的是，需要考虑在程序里每一个串口的生命周期。对于一个串口，系统全局应当只有一个实例，频繁的开关串口并不是一个好的选择。
上面的代码只是说明了如何向串口发送数据，从串口中读数据需要添加监听，当有数据返回时会把数据推送到监听里。当然这种方式使用起来非常不爽，因为发送和接收是异步的，换句话说，发送指令是一个线程，而接收数据又是一个线程，实际使用中，很多时候需要得到返回值，然后来判断接下来发送的指令，这样代码写起来非常复杂，作为一个使用者肯定希望在同一位置完成收发，所以最后我封装了一个操作类来完成收发。
public class SerialResquest {
private static Logger logger = LoggerFactory.getLogger(SerialResquest.class);
public static void resquest(String portName, Integer baudrate, Integer dataBits, Integer stopBits,
Integer parity,byte[] data) throws Exception {
SerialPort serialPort;
if (!GlobalCache.smap.containsKey(portName)) {
GlobalCache.bmap.put(portName, false);
serialPort = SerialTool.openPort(portName, baudrate, dataBits, stopBits, parity);
GlobalCache.smap.put(portName, serialPort);
SerialTool.addListener(new SerialPortEventListener() {
@Override
public void serialEvent(SerialPortEvent event) {
try {
Thread.sleep(50);
} catch (InterruptedException e1) {
logger.error("SerialResquest 监听异常！"+e1);
}
switch (event.getEventType()) {
case SerialPortEvent.DATA_AVAILABLE:
byte[] readBuffer = null;
int availableBytes = 0;
try {
availableBytes = serialPort.getInputStream().available();
if (availableBytes > 0) {
try {
readBuffer = SerialTool.readFromPort(serialPort);
GlobalCache.bmap.put(portName, true);
GlobalCache.dmap.put(portName, readBuffer);
} catch (Exception e) {
logger.error("读取推送信息异常！"+e);
}
}
} catch (IOException e) {
logger.error("读取流信息异常！"+e);
}
}
}
}, serialPort);
}else {
serialPort = GlobalCache.smap.get(portName);
}
SerialTool.sendToPort(data, serialPort);
}
public static byte[] response(String portName) throws InterruptedException {
/*if (!GlobalCache.dmap.containsKey(portName)) {
return null;
}*/
Thread.sleep(100);
int i =0;
while (!GlobalCache.bmap.get(portName)) {
Thread.sleep(100);
if (i++>30) {
return new byte[0];
}
}
GlobalCache.bmap.put(portName, false);
return GlobalCache.dmap.get(portName);
}
public static void close(String portName) throws IOException {
SerialTool.closePort(GlobalCache.smap.get(portName));
GlobalCache.smap.remove(portName);
}
}
对于上面的代码，可以调用resquest方法来完成发送指令，如果系统没有当前串口实例，会生成一个并添加监听，如果有，则直接使用实例发送指令，通过response方法来接收返回值。需要注意的是，在监听中做了一次Thread.sleep(50)，这是因为实际使用时发现返回值是断断续续的，例如发送一条指令A，理论上应该立即返回一条结果如AABBCCDD，但是实际会多次返回不同的部分，如先返回AA，然后返回BBC，每次返回的不完整，可能的原因是程序调用的是CPU资源，串口返回值是走串口连接线，速度上有差异，sleep后可以得到完整的返回值。如果实际串口连接线比较长，可以适当增大sleep时间。
3.数据解析
上面说过，与程序通过串口通信的实际上是控制器，当然有些设备也可以直接连接串口通信。与这些硬件通信的时候，避免不了数据交互，有些设备可能返回的数据比较友好，可以直观的看到数据值，但大部分返回的都需要解析。
数据的解析方式需要依据设备厂商提供的文档，但是原理大同小异，一般来说，返回的数据格式为short或float居多。而我们从程序读到的都是字节数组，我们需要做的就是把字节转成short或float。对于short，我们知道它占两字节，也就是16bit，那么我们只需要知道字节组中哪两位代表了一个short就可以解析出这个值，方法如下：
public static short toShort(byte b1, byte b2) {
return (short) (b1 << 8 | b2 & 0xFF);
}
对于float，占四个字节，也就是32bit，同样知道字节组中哪四位代表了一个float就可以解析出这个值，方法如下：
private float bytes2Float(byte[] bytes) {
String BinaryStr = bytes2BinaryStr(bytes);
// 符号位S
Long s = Long.parseLong(BinaryStr.substring(0, 1));
// 指数位E
Long e = Long.parseLong(BinaryStr.substring(1, 9), 2);
// 位数M
String M = BinaryStr.substring(9);
float m = 0, a, b;
for (int i = 0; i < M.length(); i++) {
a = Integer.valueOf(M.charAt(i) + "");
b = (float) Math.pow(2, i + 1);
m = m + (a / b);
}
Float f = (float) ((Math.pow(-1, s)) * (1 + m) * (Math.pow(2, (e - 127))));
return f;
}
private static String bytes2BinaryStr(byte[] bytes) {
StringBuffer binaryStr = new StringBuffer();
for (int i = 0; i < bytes.length; i++) {
String str = Integer.toBinaryString((bytes[i] & 0xFF) + 0x100).substring(1);
binaryStr.append(str);
}
return binaryStr.toString();
}
- *
总结
说了半天可能有些东西还是没说明白，或者我自己也没有理解。如果您有类似的困惑，欢迎与我联系，我们可以一起探讨。
