为了少带几张卡，做了一个万能IC卡复制器（读写器），电路代码全开源了。

DIY成本：加外壳42元，不加外壳32元。

动图封面

使用STM32L0和RC522设计。

本文主要分享其——设计原理、硬件说明、软件说明、使用说明、设计图。

设计原理说明

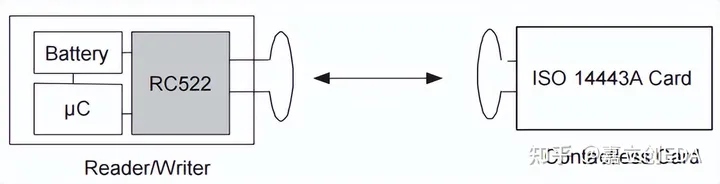

选择RC522进行设计是因为它支持ISO/IEC 14443A/ MIFARE。

支持读写卡模式，但是不支持卡模拟模式，所以本设计外置了一张UID卡，加上使能，实现卡模拟模式。

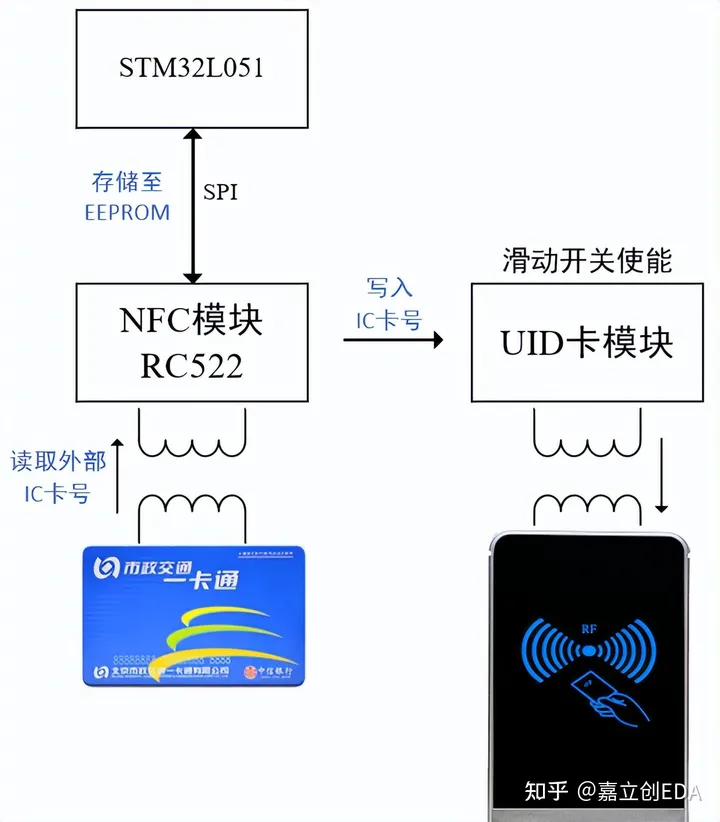

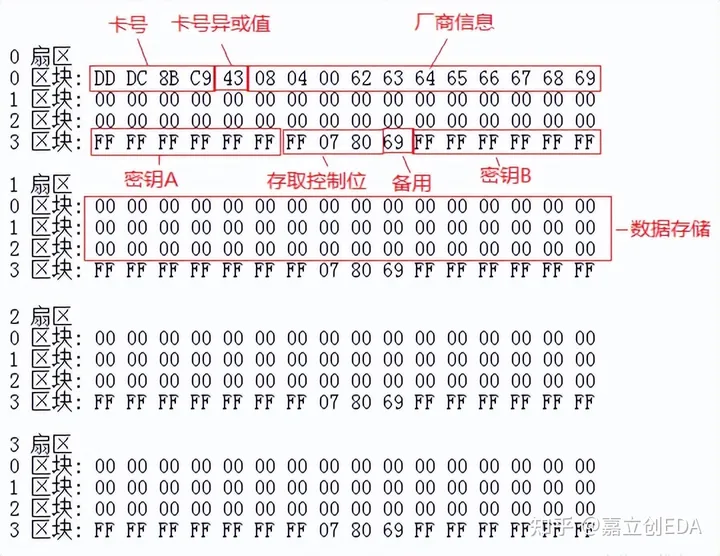

功能框图，IC卡信息分区图如下所示。

NFC模块通过RC522读取外部IC卡的卡号，即0扇区0区块的数据，然后存储至STM32L051内部的EEPROM中。

滑动开关控制内部UID卡的线圈的开合，即加入了使能功能，通过NFC模块，将存储在EEPROM的卡号信息写入UID卡中，即实现了卡片复制功能。

一般来说，复制0扇区0区块的信息就足够了。

比如门禁卡，校园卡，水卡这些都是识别卡的0扇区0区块的卡号信息的。

硬件说明

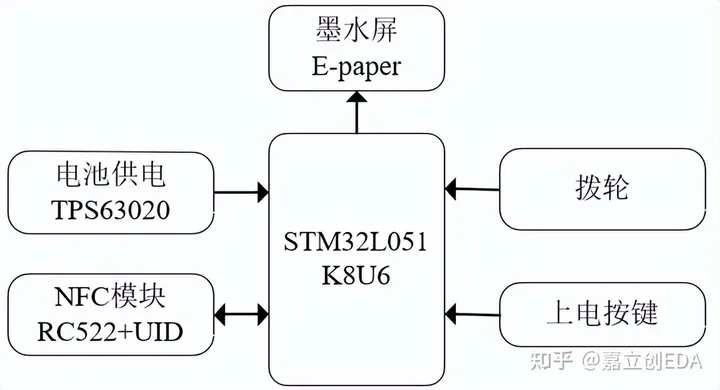

系统的硬件总体框图如下图所示。

  • 主控：使用STM32L051K8U6
  • 电池供电：使用TPS63020设计，也可以用可充电的ML1220
  • 显示：使用1.54寸200*200墨水屏。
  • 卡片信息存储：全部存在MCU内部的EEPROM里。
  • RC522支持ISO 14443，本设计只使用了一张UID卡和RC522共同实现了卡模拟模式。
  • 在PCB中，滑动按键下面的过孔，是用来焊接线圈的。

软件说明

代码和电路设计都有两个版本：

  • 一个是正常的带墨水屏的版本；
  • 一个是适配LP板子，去掉墨水屏换成LED的低功耗版本。

两个版本均已开源。

需要注意的是：

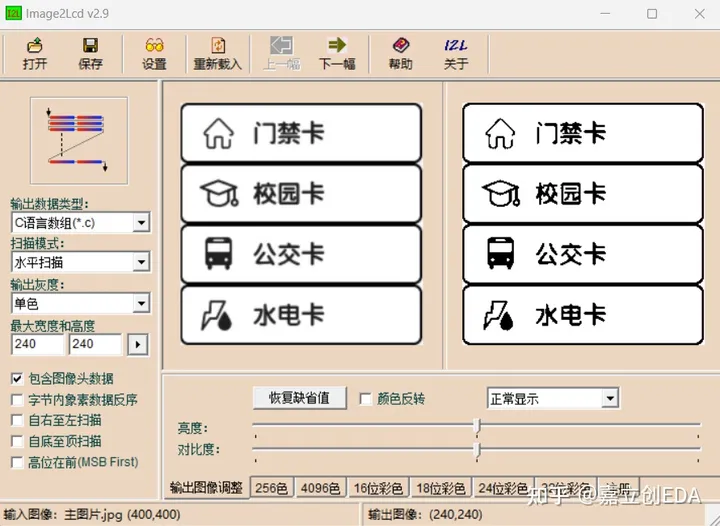

如果需要改水墨屏显示图片，直接使用图片转模即可，这里可以使用Image2Lcd，设置如下所示

在.\BSP\EPaper文件中的ImageData.c中，更改gImage数组即可,如下所示

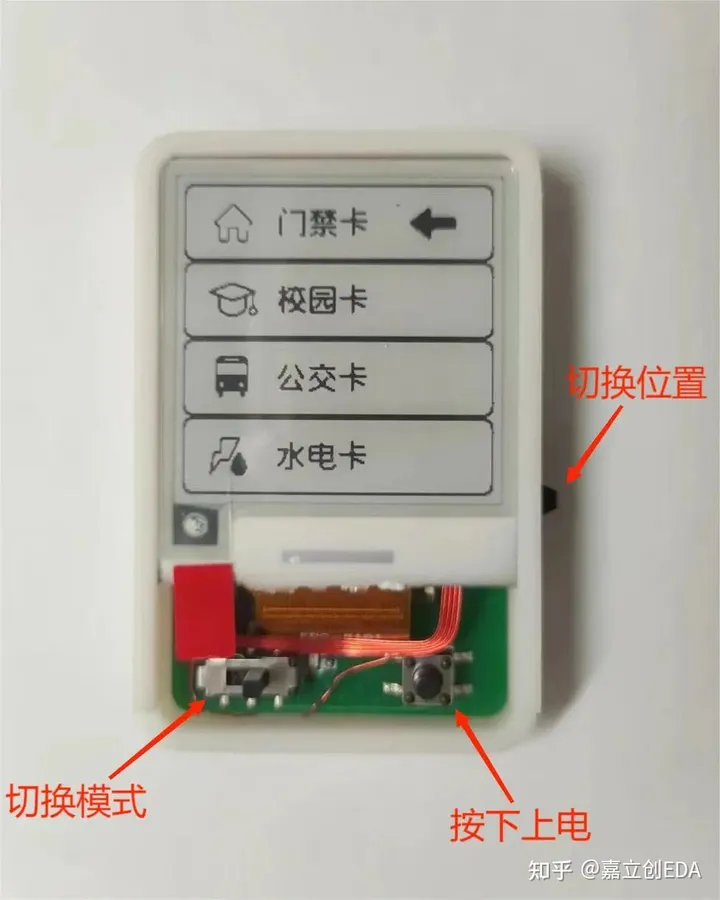

使用说明

注意：请在上电前就切换好模式，请勿在通电时滑动开关切换模式！

1.按下按键上电，松开断电。

2.上电后通过拨轮开关上下滑动，可以切换选择（即切换卡片）。

3.通过滑动开关切换模式：

  • 滑到左边是复制模式，上电后可以复制外部卡片。
  • 滑到右边是卡模拟模式，断电后仍然可以刷卡。

通电时，请勿切换模式。

注意：千万别复制别人的卡，只许复制自己的卡，做好公民！

电路设计图

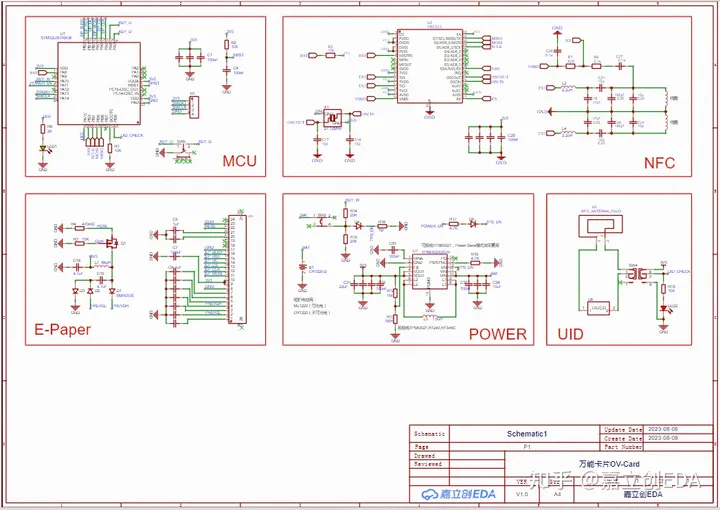

墨水屏版原理图

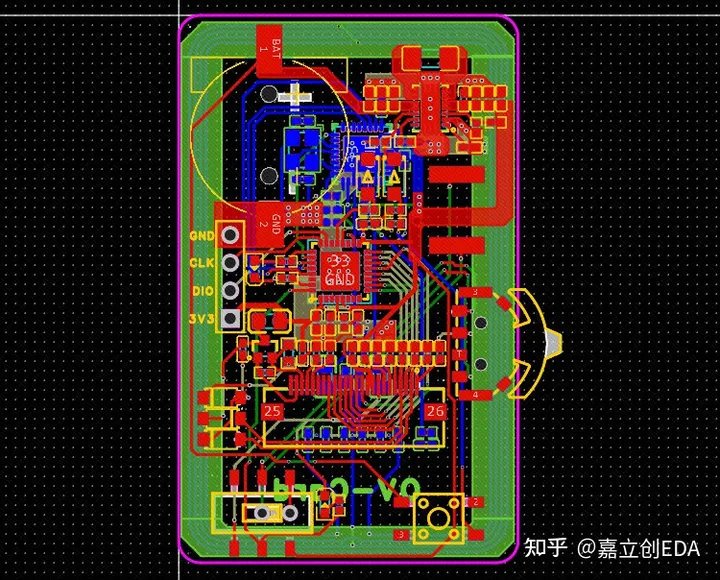

墨水屏版PCB

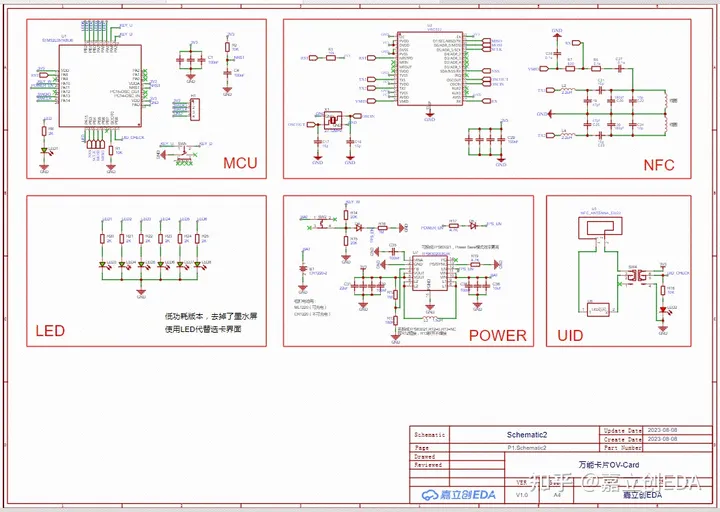

LED低功耗版原理图

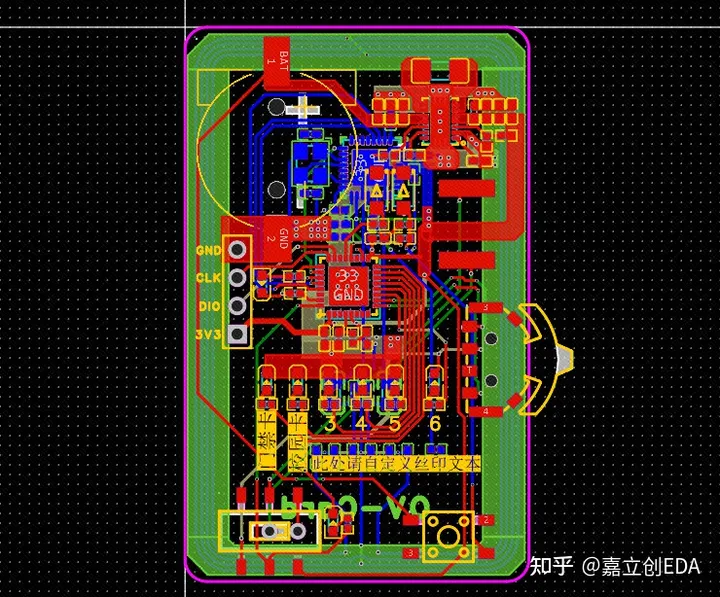

LED低功耗版PCB

参考资料：IC卡复制器开源页，电路代码全开源

[1]— 完 —
