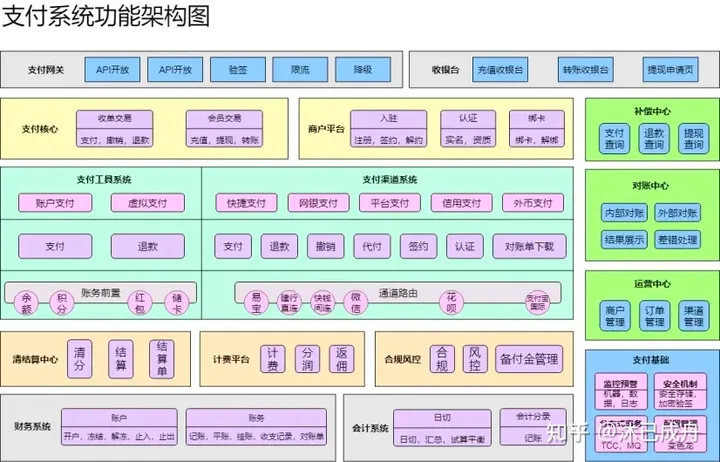

在我们做系统架构设计时，如何快速的向外界传达我们的设计思路。4+1试图适合我们厘清思路、表达自己的想法。在我们汇报，争取领导层的认同支持更适合用架构图来表述我们的观点。架构图包括总体架构、逻辑架构、应用架构、技术架构、数据架构、功能架构、网络架构、运行架构等等。

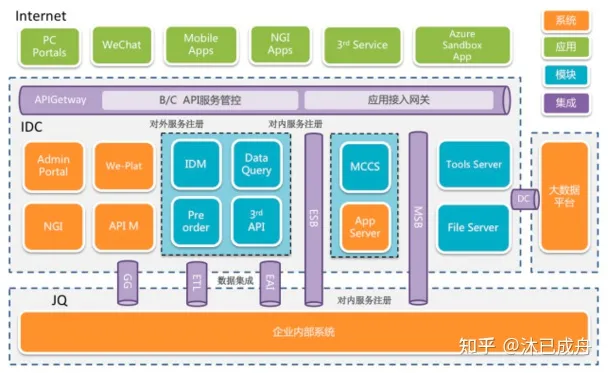

一、整体架构图

总体架构基本上把下面所有的架构都体现了。下面所有的架构也都是要与总体架构保持一致。

总体架构需要说明几件事情：

整个系统的硬件设置是怎么回事？
数据大概是从哪里来，怎么采集、存储、处理、交换的？
做了哪些功能抽象，以便于支撑上层的应用？
提供哪些业务应用？管理、控制等功能有哪些？
终端用户怎么访问和使用这些应用？
该系统与外部系统是怎么进行对接的？
如何保障整个系统的安全、可靠、高质量的建设？

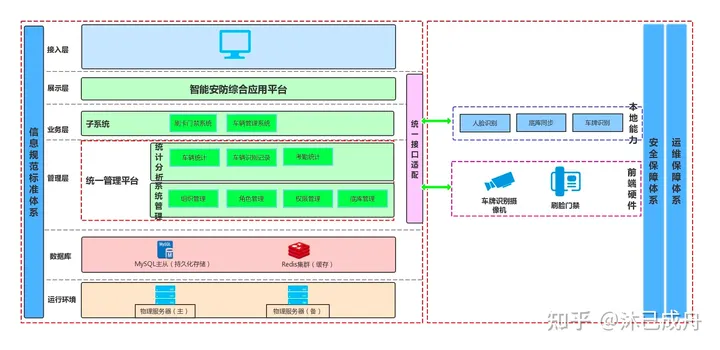

安防系统架构图

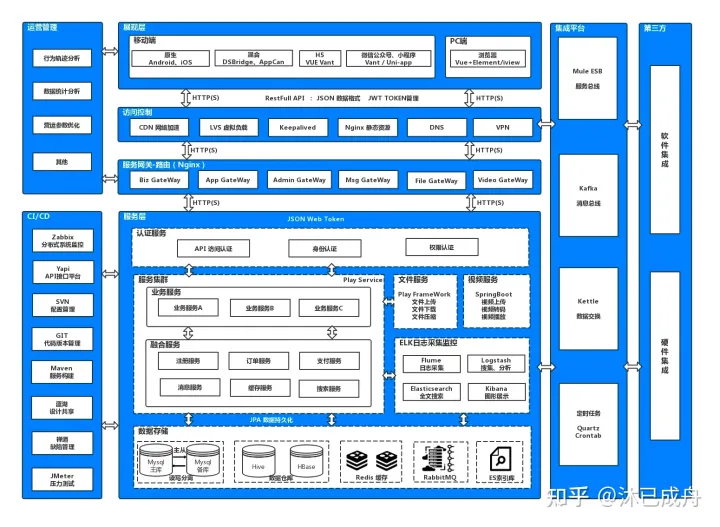

二、逻辑架构

逻辑架构就是整体架构去掉各种保障、底层的硬件基础等非软件开发逻辑核心的内容。所以有很多简单的项目压根就不写逻辑架构，直接用总体架构就行了。复杂的，就要把上面总体架构中间分层的逻辑给写清楚一些。

关注的是功能，包含用户直接可见的功能，还有系统中隐含的功能。或者更加通俗来描述，逻辑架构更偏向我们日常所理解的“分层”，把一个项目分为“表示层、业务逻辑层、数据访问层”这样经典的“三层架构”。

逻辑架构设计的目的就是为了告诉读者，整个系统是怎么产生左右的。所谓的系统架构，主要说的就是这部分。早期的单体架构、后面的各种分层架构、微服务、服务网格等，说的都是在这里进行设计。

在设计的时候，会用到很多种设计模式，比如你看到有一个应用支撑层/服务层之类的，这就是做了一个MVC，把业务逻辑和用户前端分离。而所有的逻辑架构都有数据层，这是最早的MVP，即数据、用户视图和处理逻辑分离。当然，系统越复杂，架构图就越复杂。

上汽通用B2C逻辑架构

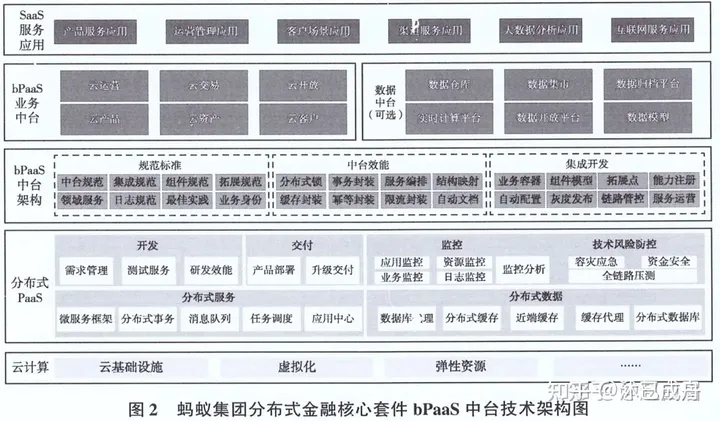

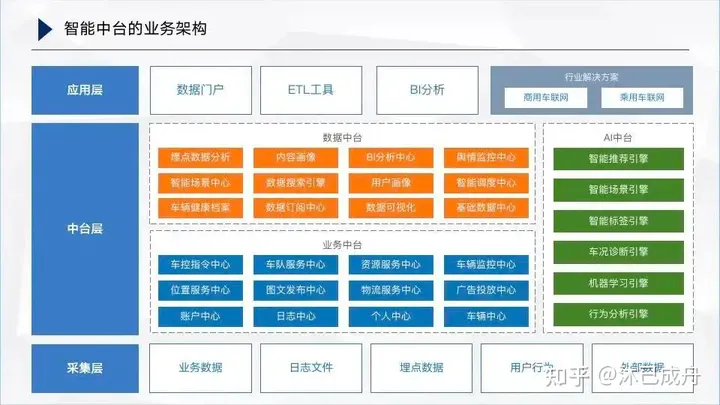

三、业务架构

企业架构框架白皮书中把架构分为了四个层次，分别是业务、应用、数据、技术。只有梳理清楚了业务，才能指导应用、数据和技术架构。业务架构的分析过程是复杂的，最终的产出可能也不仅仅只是一张架构图。还有更细节的流程、建模等产出物。一张好的架构图大概是：分层次、分模块讲清楚了各个产品模块之间的关系。

四、应用架构

就是应用太丰富了，需要整理整理。内部有哪些应用，怎么对外部提供服务。很多项目都没有这个，因为应用比较少，不值得多废点人工单独写。用以阐述细化逻辑架构。

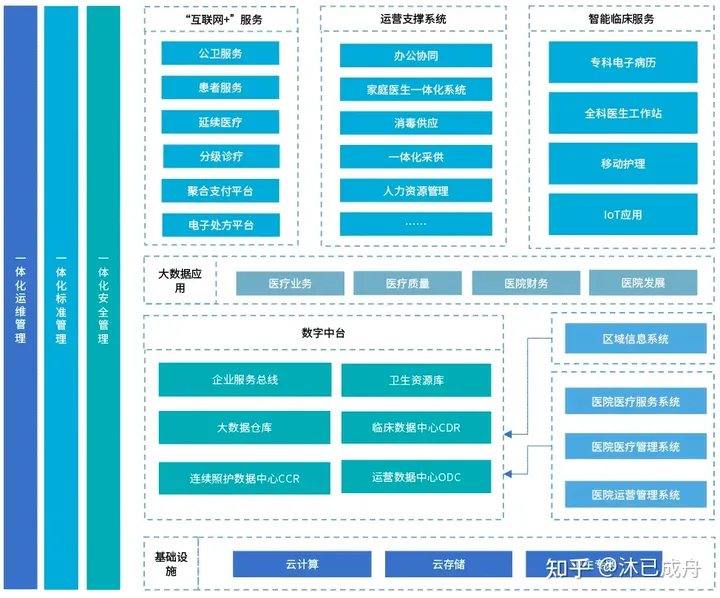

互联网医院-应用架构

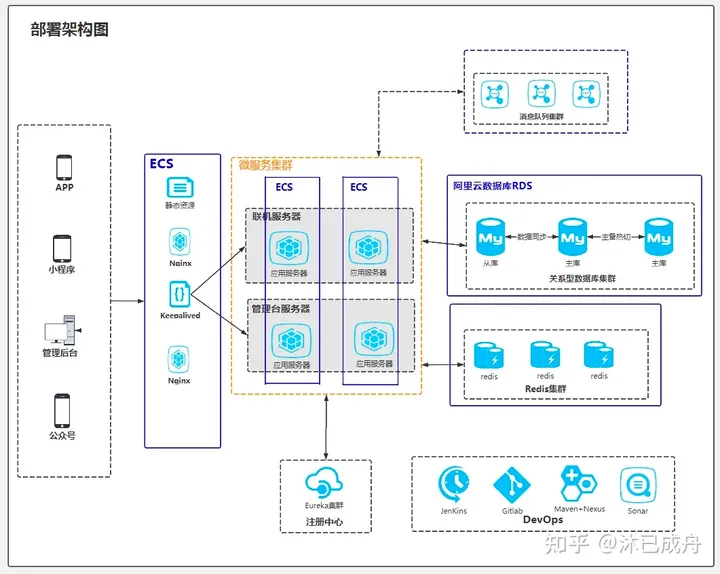

五、技术架构

技术架构要干啥也就很清楚了，就是每一层，我们都用什么组件、什么技术解决什么问题。要求是：精准、明确、简练。但大体上的结构是类似的，从最底层的存储，到最上层的接口。右边是一些通用的运维体系或者支撑服务。体现出来依赖的SDK、第三方类库、中间件。

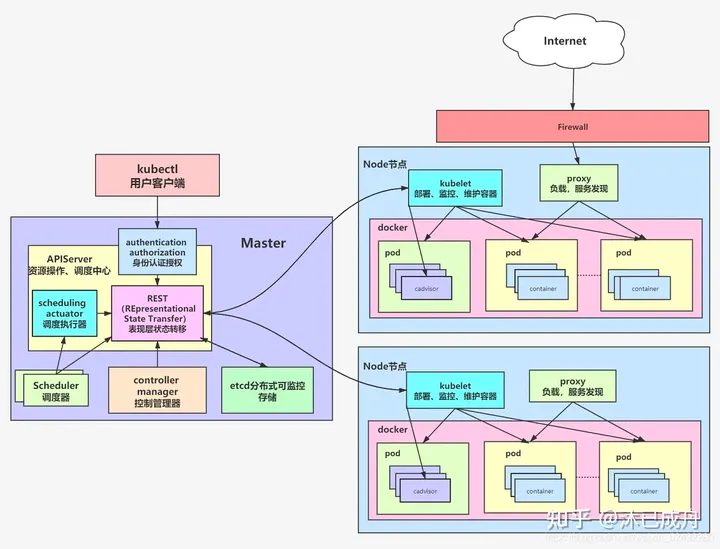

云技术架构

现在更多的情况，是多个系统模块，组成一个大的分布式系统，或者现存多个系统的情况下，需要进行集成开发一个产品。

这样的话，技术架构，就是高层级的技术架构了，不仅仅体现的是技术组件了，而是更高层级的一些模块，甚至规范。

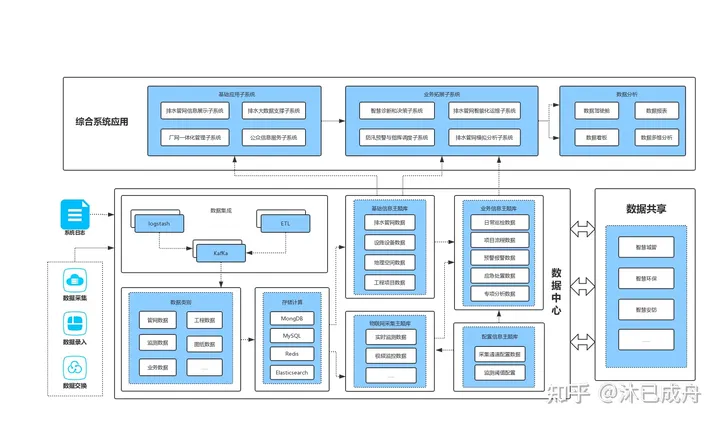

六、数据架构

数据架构其实就是从数据侧描述数据怎么来、怎么存、怎么加工、怎么使用。从数据源开始，数据通过哪些方式集成过来；集成到数仓之后，都存在哪里，数仓怎么分层，每一层都干啥；在数据集市中又怎么存、怎么管；到数据应用层又提供哪些应用。上面所有的一切，都用什么技术，什么组件，解决什么问题。系统需要什么样的数据、如何存储、如何进行数据架构设计。
