定义

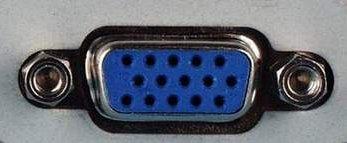

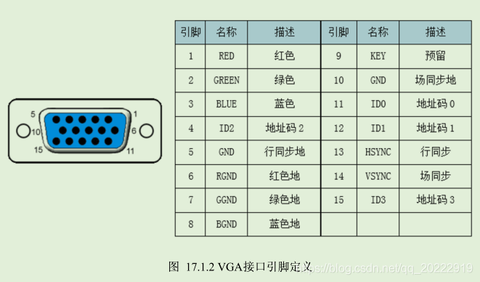

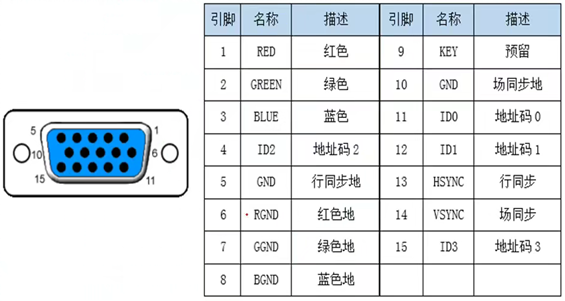

VGA（Video Graphics Array）视频图形阵列是IBM于1987年随PS/2机一起推出的一种使用模拟信号的视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。不支持热插拔，不支持音频传输。VGA接口共有15针，分成3排，每排5个孔。提起这款接口，还要追溯到CRT时代。由于设计制造上的原因，CRT显示器只能接受模拟信号输入，最基本的包含R\G\B\H\V（分别为红、绿、蓝、行、场）5个分量，不管以何种类型的接口接入，其信号中至少包含以上这5个分量。

色彩原理

初中的时候我们就学过三基色，三基色是指通过其他颜色的混合无法得到的“基本色”，由于人的肉眼有感知红、绿、蓝三种不同颜色的锥体细胞，因此色彩空间通常可以由三种基本色来表达。这是色度学的最基本原理，即三基色原理。三种基色是相互独立的，任何一种基色都不能有其它两种颜色合成。红绿蓝是三基色，这三种颜色合成的颜色范围最为广泛。我们的RGB信号就是三基色的运用，对这三个信号赋予不同的数值，混合起来便是不同的色彩。

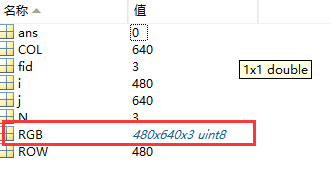

在RGB彩色模型中表示的图像由三个分量图像组成，每种原色一幅分量图像。利用MATLAB对图像进行读取，我们可以看到该图像RGB的数据为480*640*3 uint8，其中480*640表示长和宽的像素个数，3表示红绿蓝三个分量图像，uint8，表示每个分量图像（R、G、B）的像素点值的位宽为8比特，即可表示0-255的范围。

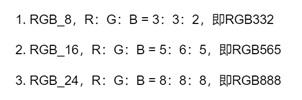

在设计RGB信号时，既可以R信号、G信号和B信号独立的赋值，最后连到端口上，也可以直接用RGB当做一个整体信号。RGB信号在使用时，其位宽有三种常见格式，如何配置，与我们选择的VGA解码芯片有关。此处实验笔者使用的 DE2-115 开发板采用 ADV7123 解码芯片，选用第三种格式，即RGB888格式。

扫描方式

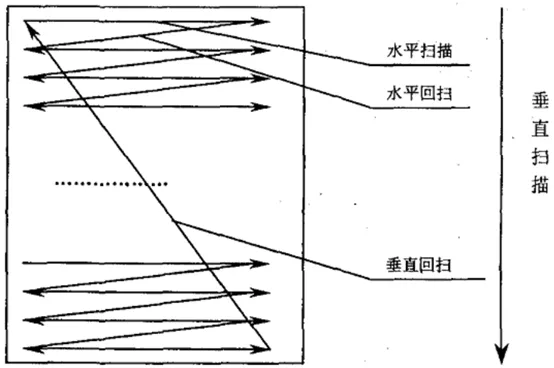

显示器扫描方式分为逐行扫描和隔行扫描：逐行扫描是扫描从屏幕左上角一点开始，从左向右逐点扫描，每扫描完一行，电子束回到屏幕的左边下一行的起始位置，在这期间，CRT 对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐，开始下一帧。隔行扫描是指电子束扫描时每隔一行扫一线，扫完一屏后再返回来扫描剩下的线，隔行扫描的显示器闪烁快速，可能会使使用者眼睛疲劳（本实验采用逐行扫描的方式）。

完成一行扫描的时间称为水平扫描时间，其倒数称为行频率；完成一帧（整屏）扫描的时间称为垂直扫描时间，其倒数称为场频率，即刷新一屏的频率，常见的有60Hz，75Hz等等。标准的VGA显示的场频60Hz,行频31.5KHz。

行场消隐信号:是针对老式显像管的成像扫描电路而言的。电子枪所发出的电子束从屏幕的左上角开始向右扫描，一行扫完需将电子束从右边移回到左边以便扫描第二行。在移动期间就必须有一个信号加到电路上，使得电子束不能发出。不然这个回扫线会破坏屏幕图像的。这个阻止回扫线产生的信号就叫作消隐信号,场信号的消隐也是一个道理。

显示带宽:带宽指的显示器可以处理的频率范围。如果是60Hz刷新频率的VGA,其带宽达640x480x60=18.4MHz,70Hz的刷新频率1024x768分辨率的SVGA,其带宽达1024x768x70=55.1MHz。

时钟频率：以640x480@59.94Hz(60Hz)为例，每场对应525个行周期(525=10+2+480+33),其中480为显示行。每场有场同步信号,该脉冲宽度为2个行周期的负脉冲，每显示行包括800点时钟,其中640点为有效显示区,每一行有一个行同步信号，该脉冲宽度为96个点时钟。由此可知：行频为525*59.94=31469Hz,需要点时钟频率：525*800*59.94约25MHz。

电路设计

芯片驱动

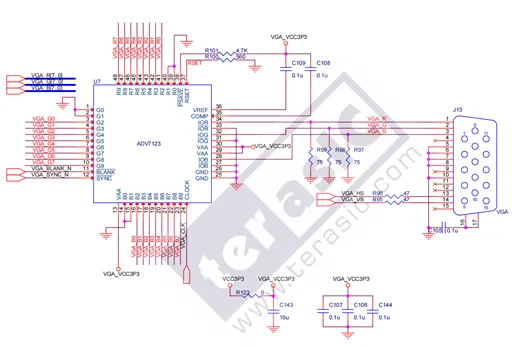

笔者此次实验选用友晶 DE2-115 型号开发板，该型号开发板采用 ADV7123 数模转换芯片驱动VGA接口，在编写 VGA 接口驱动代码的之前，我们需要先看看 ADV7123 的 datasheet 了解其各个引脚的功能描述，然后对其进行相应的控制，从而更好的编写代码，下图为 AV7123 各个引脚功能描述

从上图中我们可以看到各个引脚的功能描述，然后再看电路的时候就更好的理解VGA 接口是如何驱动的，代码应该如何编写。

由此我们可以得知G0-G9，B0-B9，R0-R9是图像数据输入端口，连接到了FPGA；BLANK 为空白显示控制信号，低电平有效，故通常需要将其拉高，由 Verilog 代码实现； SYNC 为同步信号，低电平有效，通常情况下需要拉低，由 Verilog 代码实现； CLOCK 为芯片的时钟输入端，通常与像素刷新的频率保持一致；IOB， IOG，IOR为图像数据输出端，直接连到 VGA 接口处；HS，VS同步信号由 FPGA 对 VGA 接口直接控制驱动。

权电阻网络驱动

VGA数模转换电阻匹配网络分析_HXYDJ的博客-CSDN博客blog.csdn.net/qq_20222919/article/details/106380073

正点原子FPGA实战篇之VGA&RGB_哔哩哔哩_bilibiliwww.bilibili.com/video/BV1Ab411b7Dp

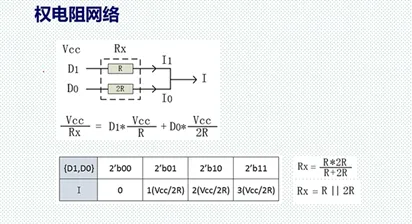

考虑到成本意识实现的简易方案，可用R-2R权电阻网络分流模拟DAC替ADV7123视频转换芯片。关于权电阻网络的具体原理参考上述B站视频，下面将列取两种使用权电阻网络进行数模转换的方案。该方案通常不需要 VGA_clk 和 VGA_blank 以及vga_sync 信号。

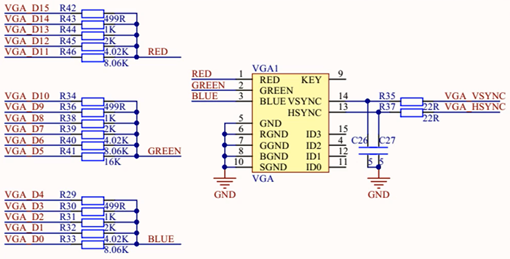

第一种：采用 RGB 565 格式

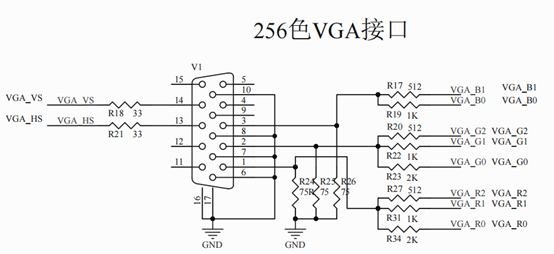

第二种：采用 RGB 332 格式

时序设计

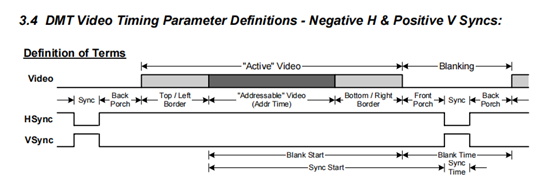

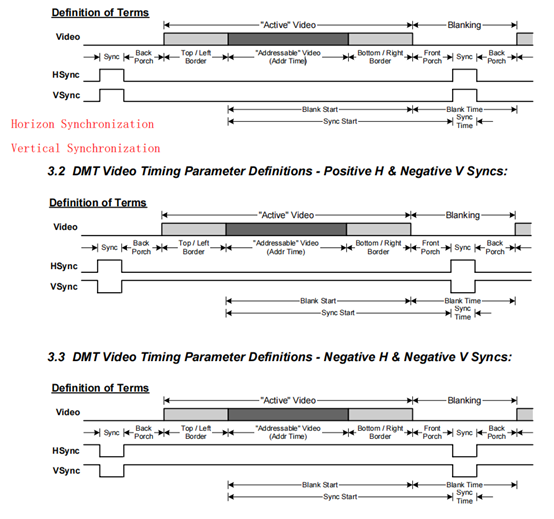

VGA 的接口的驱动时序，更据行、场同步信号的不同可分为四种模式。

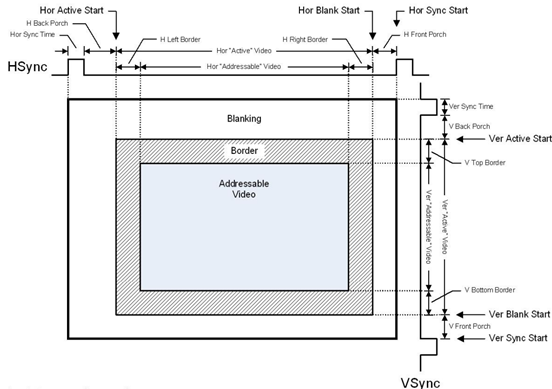

对于上述的时序图可能有点难以理解，它是把行、场信号绘制在同一张图里，说明行、场信号的控制是相似的，只是时间参数不一样而已。具体的时序可参考下图。

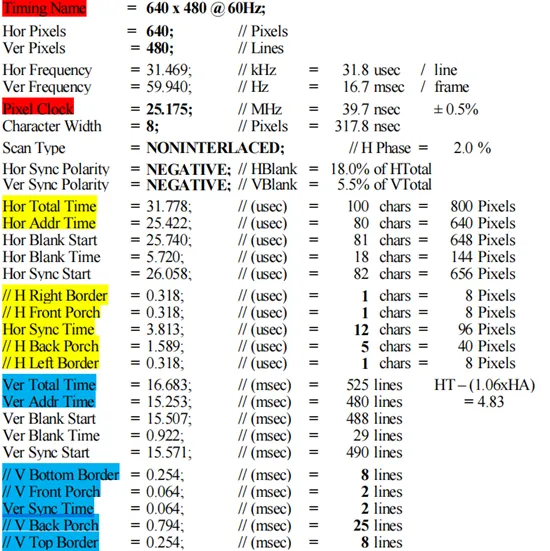

上图中的字母都代表着不同点的像素值，其具体值可根据 VGA datasheet 查看。以640 * 480 @60HZ 为例，可见下图中高亮颜色的字体。此后就可以根据时序来编写代码了。

设计代码

//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2021/09/18
// Design Name: X
// Module Name: vga_drive
// Project Name:
// Target Devices:
// Tool Versions:
// Description: VGA interface drive module , use ADV7123 to drive VGA interface
//                 DMT Video Timing Parameter Definitions - Negative H & Negative V Syncs
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module    vga_drive
(
    input        wire                clk            ,            // vga clk : 25    MHZ
    input        wire                rst_n        ,            // system reset : low valid

    input        wire    [23: 0]        data_in        ,            // input image data

    output        wire                vga_hs        ,            // VGA timing hsync
    output        wire                vga_vs        ,            // VGA timing vsync
    output        wire                vga_clk        ,            // VGA timing clk

    output        wire    [10 : 0]    hcount        ,            // Horizon  valid Pixels count 1-640 ：    used for instantiate
    output        wire    [10 : 0]    vcount      ,            // Vertical valid Pixels count 1-480 :    used for instantiate

    output        wire    [23: 0]        vga_data    ,            // VGA data : used for instantiate
    output        wire                vga_de        ,            // active video flag : high valid

    output        wire                vga_blank    ,            // video control signals blank signal : low valid , usually set to high
    output        wire                vga_sync                // video control signals sync : low valid , usually set to low
);

    reg        [10 : 0]            h_cnt        ;                // Horizon  Pixels count : 1 - H_Total
    reg        [10 : 0]            v_cnt        ;                // Vertical Pixels count : 1 - V_Total

    wire                        hs_de        ;                // Horizonal active video : high valid
    wire                        vs_de        ;                // vertical  active video : high valid

//---------------------------------------------------------------------------------------------------//
//                         640*480@60HZ  pixel clock 25.175MHZ
//---------------------------------------------------------------------------------------------------//
    parameter    H_Total            =     800                        ;

    parameter    H_Sync            =    96                        ;
    parameter    H_Back_Porch    =    40                        ;
    parameter    H_Left_Border    =    8                        ;
    parameter    H_Active        =    640                        ;
    parameter    H_Right_Border    =    8                        ;
    parameter    H_Front_Porch    =    8                        ;

    parameter    H_Front            =    H_Sync    + H_Back_Porch    ;    // the display of hsync front
    parameter    H_Start            =    H_Front + H_Left_Border    ;    // the begin of horizonal active video
    parameter    H_End              =    H_Start    + H_Active        ;    // the end of horizonal active video

//---------------------------------------------------------------------------------------------------
    parameter    V_Total            =     525                        ;

    parameter    V_Sync            =    2                        ;
    parameter    V_Back_Porch    =    25                        ;
    parameter    V_Top_Border    =    8                        ;
    parameter    V_Active        =    480                        ;
    parameter    V_Bottom_Border    =    8                        ;
    parameter    V_Front_Porch    =    2                        ;

    parameter    V_Front           =    V_Sync    +    V_Back_Porch;    // the display of hsync front
    parameter    V_Start            =    V_Front    +    V_Top_Border;    // the begin of vertical active video
    parameter    V_End            =    V_Start    +    V_Active    ;    // the end of vertical active video

//====================================================================================================
//----------------------------vga_clk, vga_blank and vga_sync control --------------------------------
//====================================================================================================
assign    vga_blank    =    1'b1    ;
assign    vga_sync    =    1'b0    ;
assign    vga_clk    =    clk    ;
//====================================================================================================
//-----------------------------------  HSYNC & VSYNC control -----------------------------------------
//====================================================================================================

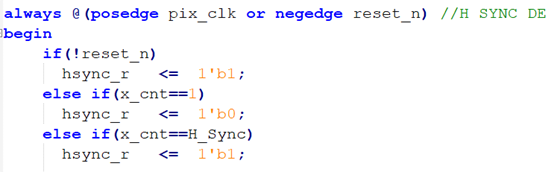

assign    vga_hs    =    (h_cnt <= H_Sync) ? 1'b0 : 1'b1 ;    //1-96 vga_clk is low, 97-800 vga_clkl is high

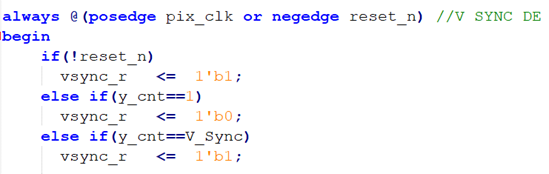

assign    vga_vs    =    (v_cnt <= V_Sync) ? 1'b0 : 1'b1 ;    //1-2 vga_clk is low, 3-525 vga_clk is high

//====================================================================================================
//------------------------------------ H & V pixels count --------------------------------------------
//====================================================================================================
always @ (posedge clk or negedge rst_n)
begin
    if(!rst_n)
        h_cnt    <=    11'b1    ;
    else if(h_cnt    ==    H_Total)
        h_cnt    <=    11'b1    ;
    else
        h_cnt    <=    h_cnt + 1'b1    ;
end

always @ (posedge clk or negedge rst_n)
begin
    if(!rst_n)
        v_cnt    <=    11'b1    ;
    else if(v_cnt    ==    V_Total    &&    h_cnt == H_Total)
        v_cnt    <=    11'b1    ;
    else if(h_cnt    ==    H_Total)
        v_cnt    <=    v_cnt + 1'b1    ;
end

//====================================================================================================
//------------------------------ enable count: vga_de, hs_de, vs_de ----------------------------------
//====================================================================================================
assign    hs_de    =    (h_cnt > H_Start && h_cnt <= H_End) ? 1'b1 : 1'b0    ;
assign    vs_de    =    (v_cnt > V_Start && v_cnt <= V_End) ? 1'b1 : 1'b0    ;
assign    vga_de    =    hs_de & vs_de                                        ;

//====================================================================================================
//----------------------------------- active video pixels count --------------------------------------
//====================================================================================================
assign    hcount    =    vga_de ? (h_cnt - H_Start) : 11'b0    ;
assign    vcount    =    vga_de ? (v_cnt    - V_Start) : 11'b0    ;

//====================================================================================================
//-------------------------------------- vga_data control --------------------------------------------
//====================================================================================================
assign vga_data    =    vga_de ? data_in : 24'b0            ;

endmodule
