名称：VGA接口

英文：Video Graphics Array

说明

VGA视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

原理

常见接口之色差VGA接口(D-Sub接口)

说到VGA接口，相信很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今，另外VGA接口还被称为D-Sub接口。

很多人觉得只有HDMI接口才能进行高清信号的传输，但这是一个大家很容易进入的误区，因为通过VGA的连接同样可以显示1080P的图像，甚至分辨率可以达到更高，所以用它连接显示设备观看高清视频是没有问题的，而且虽然它是种模拟接口，但是由于VGA将视频信号分解为R、G、B三原色和H V行场信号进行传输，所以在传输中的损耗还是相当小的。

VGA接口产生原因：显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输出模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。

特征

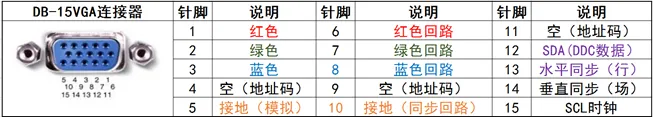

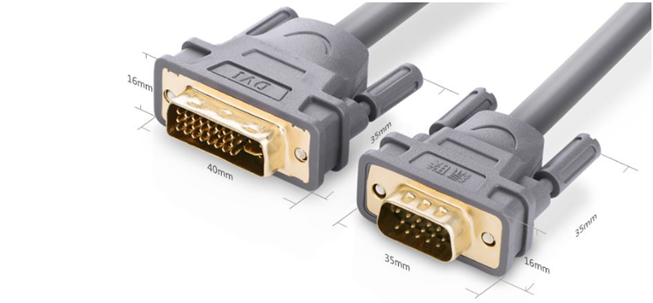

VGA接口是一种D型接口，上面共有15针孔，分成三排，每排五个。其中，除了2根NC（Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI(Digital Visual Interface数字视频接口）接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D两次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

而且可以从接口处来判断显卡是独显还是集成显卡，VGA接口竖置的说明是集成显卡，VGA接口横置说明是独立显卡（一般的台式主机都可以用此方法来查看）
