uTri60系列是基于罗技K375s主控的电路板，罗技K375s键盘有原生Fn键，而60%配列键盘也有Fn键，为了避免两个相同名称的按键混淆，在这篇文章中60%配列键盘的功能键定义为Fs键。

K375s的F区可以为多媒体区（例如：Fs+0=静音），也可以为常规功能区（例如：Fs+5=F5），用户可通过 电路板背面的Fn + ESC 组合键设置，也可以使用Logitech Option软件设置。为便于后期在多设备之间切换，请完成配对后，将F区设置为常规功能区。

配列图

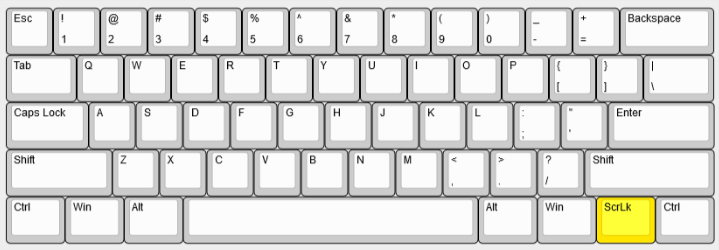

61键 配列

Poker配列

又称Poker配列，104键位截取60%而来。

优点：键帽兼容性高，不需要额外增补。

缺点：无独立方向键

配件说明

包含的配件：

  • 焊接好的充电功能、降压功能、防反接功能、Type-C接口、排线母座、锂电池母座、主控固定铜柱和其他配件
  • 带有PH2.0公头的3.7V锂电池（1200mAh，正向和反向都可以，不同商家的定义不同，可以自己调整）
  • 三通道拨码开关（适用于底壳有开孔的外壳，在背面使用，实现电源通断、电量指示功能）
  • 六脚拨动开关（适用于底壳无开孔的外壳，焊接在Caps（首选）或者空格位置，在正面使用，实现电源通断功能）

不包含的配件：

电路板不包含以下配件，请朋友们自己准备，或者选购。

  • K375s主控和优联接收器（必备，否则就像缺少大脑，无法工作）
  • 凯华或佳达隆热插拔底座（可选，如不用热插拔底座，可以直接焊接轴，更加稳定）
  • 钢板卫星轴（假轴）或者PCB卫星轴
  • 兼容樱桃MX的轴体定位板（如果用五脚轴，也可以不用定位板，搭配PCB卫星轴，直接组无钢）
  • 适配的机械键盘键帽（必备，否则无法正常使用）

适配外壳

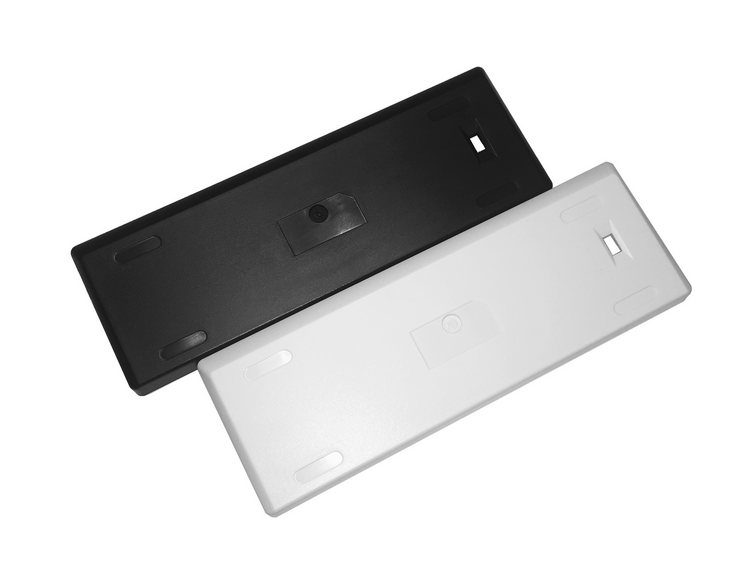

带有底部重置孔的标准GH60外壳

支持标准的GH60外壳，为了发挥三通道功能，建议选择底部带有重置孔位的GH60外壳。有几点注意：

  1. 对于加强筋较多的塑料外壳，需要剔除部分加强筋；
  2. 60%外壳种类校多，有的底壳没有开孔，这时无法使用电量指示功能（电量指示功能需要焊接拨码开关）；
  3. 如选择木质或金属外壳，注意评估底壳的内部空间，以便有足够空间容纳锂电池；
  4. 金属外壳对无线信号有影响，但在无线环境简单的情况下，不影响键盘正常使用。
  5. 如果你选择的GH60外壳底部无重置孔位，则需要单独焊接电源开关，且电量指示功能无法使用。

建议先组装后再买外壳，如影响信号也好尽快与外壳客服沟通。

组装说明

  1. 安装排线。主控板上的排线母座为翻盖式，排线金手指面向主控板；电路板上的排线母座为推拉式，排线金手指背向电路板，请注意区别。
  2. 固定主控。电路板上仅提供一个固定铜柱，使用搭配的M2螺丝稍微固定即可，不需要用大力。
  3. 测试功能。请在焊接前测试，如需要自己焊接开关，请先把开关插到电路板，挤一下开关的针脚，注意不要焊接。安装好锂电池和主控后，使用镊子短接每个按键的两个焊盘（即轴体两个金属针脚对应的位置），确认按键正常触发。
  4. 焊接开关。可选项目。电路板背面有一个三通道拨码开关，其中第1通道为电源开关。如果你的外壳底部没有开孔，可以选择在Caps按键（如定位板有开孔，推荐位置）或空格按键位置焊接开关。
  5. 焊接轴体。对于排线下方的轴体，为了避免轴脚扎破排线，建议将排线下方轴体的金属脚剪短一些，焊锡多一些，焊接后形成圆滑的凸点。

指示灯说明

充电指示灯

充电指示灯位于电路板背面，插上USB充电线，指示灯有两种显示效果：

  • 红色–正在充电（充满电后会变为绿色）。
  • 绿色–锂电池满电或未安装锂电池。

注意：不支持快充，请使用电脑的USB接口进行充电。

电量指示灯

为便于朋友们方便的掌握锂电池电量，增加了电量指示灯，将背面三通道拨码开关的第2通道拨动到ON位置时，电量指示灯亮：

  • 白色–电量充足，我还能用很长时间，不需要充电；
  • 黄色-电量中等，充不充电都可以，取决于你的心情；
  • 红色-电量较少，这时候可以充电了，赶快找数据线吧；
  • 不亮-电量不足，赶快充电吧！赶快充电吧！赶快充电吧！

备注：如果没电导致键盘无法使用了，这时也不用担心，插上USB线可以边充电边使用键盘！

通道指示灯

对应于K375s键盘F1、F2、F3按键位置的指示灯，uTri60系列在1、2、3按键位置安装有三个指示灯，通过这三个指示灯可以方便的确定当前连接的通道状态，准确理解指示灯状态对熟练使用键盘和切换通道有很好的帮助作用：

接通电源，或者按下【Fs+空格】组合键并松开时，可触发通道指示灯：

  • 常亮（约3秒）表示已配对，键盘正常使用；
  • 慢速闪烁表示未配对，等待优联配对；
  • 快速闪烁表示未配对，等待优联或蓝牙配对。

组合按键说明

为便于后期在多设备之间切换，请完成配对后，将F区设置为常规功能区。

Fs+空格为K375s原生Fn键，记住这个按键，再加上熟练K375s的操作后，就可以对键盘的操作得心应手了。

切换通道

Fs+空格+1为切换到第1通道，切换后1键下方的指示灯有反应；Fs+空格+2为切换到第1通道，切换后2键下方的指示灯有反应；Fs+空格+3为切换到第1通道，切换后3键下方的指示灯有反应。

常规组合按键

这些是指Fs+5=F5之类的组合键，对于所有的组合键，请参加配列中每个键帽的侧刻标记。

特殊组合说明

K375s键盘有几个原生的组合键，例如Fn+Esc为切换F区，但因为设置了Fs+Esc=~，而且Fs的优先级高于Fn，因此对于K375s支持的原生组合键就不管用了，这是如需要使用这些组合键，请配合电路板背面的Fn按键使用。这也是推荐选择带有重置开孔的GH60外壳。

更多关于基于K375s主控的键盘使用问题，请访问罗技K375s常见问题。
