104配列 - 100% - 工模

配列

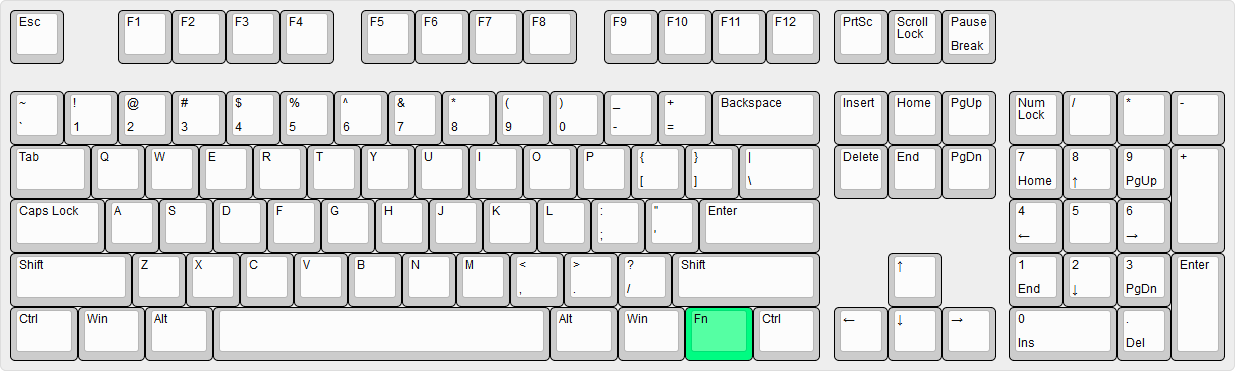

标准的104配列，配列图如下：

Multi104电路板配列图

备注：

  1. K375s主控没有右Win键，配列中的右Win实际功能为左Win。
  2. K375s主控没有菜单（Menu）键，在原菜单键的位置放置Fn键。

主控

支持罗技K375s主控，具有优联和蓝牙双模，支持三通道，每个通道均可以选择优联或者蓝牙。

电路板不含K375s主控，需要自行准备，或者联系店主额外选购。

外壳

!> Multi104电路板，剪掉右侧的数字区就是Multi87电路板。

支持IKBC、魔力鸭、凯酷等公模品牌键盘，需要核对以下几个距离是否一致：

  1. ESC和~键，轴心之间的距离是27.85MM。
  2. F12和PrtSc键，轴心之间的距离是24MM。
  3. PageUp和NumberLock键，轴心之间的距离是24MM。
  4. 电路板的尺寸是426x119MM。

目前已知适配的成品键盘型号如下：

  • IKBC：C87、F104、G104、F108时光机、C104、F104老、G104老。
  • 凯酷：K5（原角斜边外壳）、K9。
  • 魔力鸭：2018系列。
  • 酷冷：烈焰枪。
  • Filco：单模87。
  • Akko： Akko 3108 v2（含哔哩哔哩定制、贝吉塔、樱花等定制键盘）。

!> 适配工模是指各个按键的位置相同，因不同品牌键盘的底壳不同，电路板不可能兼容各种外壳，因此需要做部分改造。

虽然支持以上公模品牌键盘，但需要进行部分改造：

  • 因增加了主控和电池，对底壳的加强筋进行处理，增加内部的连续空间。
  • 如果电路板开孔不全，需要处理固定支柱。
  • 为了使用锂电池充电功能，需要自己改造或选购键线分离。
  • 为了增加开关功能，需要在底壳壳开孔（如果使用卫星轴，可以优选空格键位置的开关）。

配件明细

名称

型号

数量

备注

拨动或按钮开关

/

2个

1个按钮开关，1个拨动开关。二选一使用。

纽扣或锂电池接口

PH2.0母座（2Pin）

1个

同时配1个淘宝定制纽扣电池或者锂电池。

锂电池充电输入

PH2.0母座（5Pin）

1个

键盘常用的PH2.0接口。注意调整线序。

通道切换指示灯

直插3MM无边LED灯

3个

白色。有两个位置可以选用，详见“接口说明”。

主控固定螺丝

M2.0 * 8

1套

从外向里依次是螺钉、垫片、电路板、两个塑料螺母、主控、金属螺母。

排线

1MM间距

1条

已经焊好排线母座。排线的金手指背向电路板。

热插拔底座

凯华底座

1个

可选项。因排线母座与直接焊轴冲突，可以使用热插拔底座替代，具体说明见【焊接注意事项】部分。

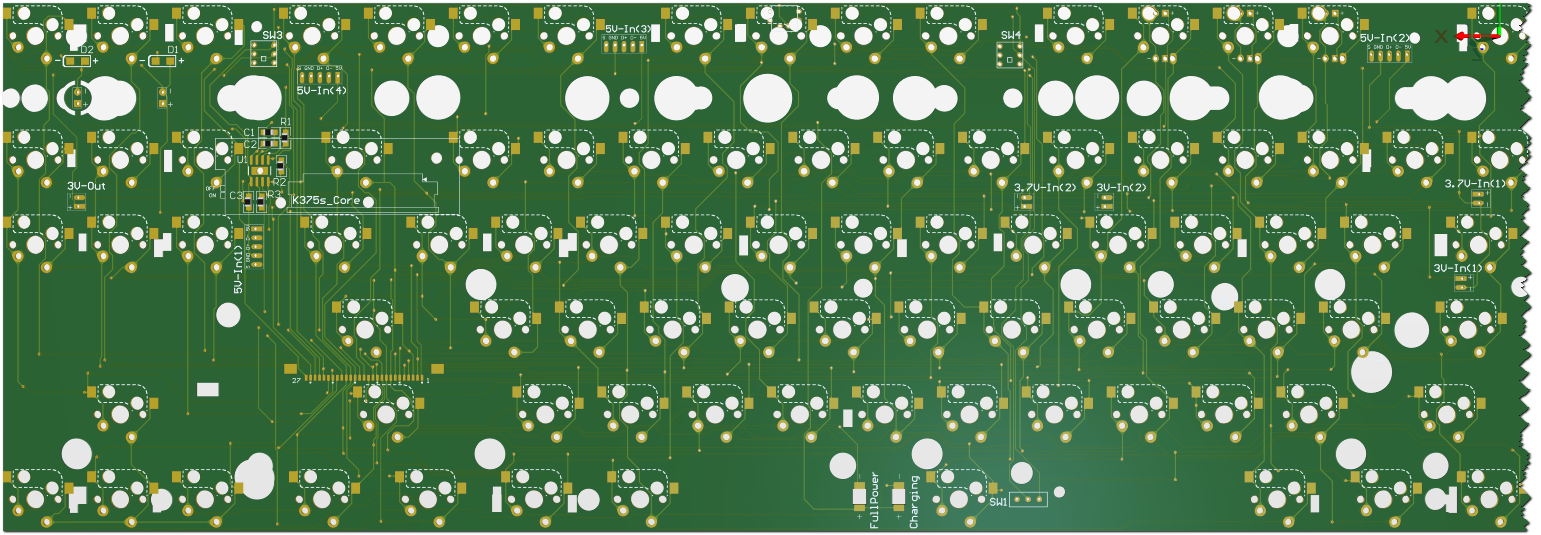

接口说明

1564817187572

丝印

说明

备注

SW1-4

拨动或按钮开关

三个位置（F12、F4、空格键旁边）可供选择，请根据外壳选择其一即可。

Bat-In

纽扣或锂电池接口

接纽扣电池或锂电池。多个位置选择其一即可。
注意：这几个端口为并联，不要为纽扣电池充电，容易发生危险！

Bat-Out

主控电源接口

为主控提供电源，电路无降压功能，实际输出电压为原始输入电压。
注：主控的红色电线为正极，黑色电线为负极。

5V-In

锂电池充电输入

键盘常用的PH2.0母座（5Pin）接口，锂电池充电的电源输入，一般接键线分离模块（USB供电），注意需要调整线序。

/

通道切换指示灯

F1、F2、F3位置，或者原键盘的大小写锁定、小数字键盘锁定指示灯位置。

K375s_Core

主控位置固定

该区域有两个圆形孔为固定主控的螺丝孔，需在安装轴体前安装好螺丝。

焊接注意事项

1、如无特殊说明，电路板上的方形焊盘为正极，圆形焊盘为负极；电池和主控中红色电线是正极，黑色电线是负极；LED灯的长脚为正极，短脚为负极。

2、安装轴体前，先正确安装固定主控的螺丝、开关和多配列跳线排针。对于主控固定螺丝，垫片位于电路板正面，两个塑料螺母位于电路板反面，主控位于塑料螺母和金属螺母中间，也就是说，从电路板正面插螺钉，从电路板正面向里依次是螺钉、垫片、电路板、两个塑料螺母、主控、金属螺母。

3、排线母座（白色）位于轴体旁边，正常焊接时与轴体冲突，有以下两个处理方案：

  1. 使用热插拔底座，优点是方便焊接，缺点是轴体需要调转180度。如采用该方案，为了稳固可靠，建议焊接轴脚和热插拔底座的金属片。
  2. 正常焊接，优点是轴体方向一致，缺点是焊接略有难度。将轴体的金属脚剪短，不要高出电路板平面；拔下排线母座的黑色固定条。电络铁斜着焊接，锡量不宜多，以免凸出的焊点影响黑色固定条固定排线。

4、焊接完毕后主控和通道切换、配对等基本操作，请参考罗技主控的使用说明或常见问题。

常见问题

电路板是否支持热插拔？

电路板预留了支持凯华或者佳达隆热插拔底座的孔位，你可以自行选购底座后焊接到电路板，方便以后更换轴体。虽然电路板支持热插拔，但是从实用角度考虑，个人不建议使用热插拔，原因是：

从热插拔底座原理分析，随着使用过程中对键帽的敲击，轴体产生震动，导致热插拔底座的两个金属夹片的夹力降低，进而会出现接触不良的问题。
