以写代码的方式画流程图

相比于使用画图工具拖拽画图，用代码画图有什么好处？

首先，这种方式非常轻便，无需安装复杂的画图应用。Typora 等多种 Markdown 编辑器自带有画图扩展（这也是 Markdown 能画图的原因，因为用到了扩展）
其次，拖拽画图时需要考虑图形尺寸和对齐问题，而代码画图不需要考虑这些，一切均自动调整
另外，想象下你在写文档时，随手一段代码就插入了一幅流程图，这多么酷炫！

虽说要使用代码，但其实这些代码非常简单，编程零基础也可以轻松学会，只要运用一些联想记忆即可。

流程图基础

考虑到有些读者可能不了解流程图，为此这里先作一些简单介绍，如果你熟悉流程图可以跳过这段内容直接看下一小节。

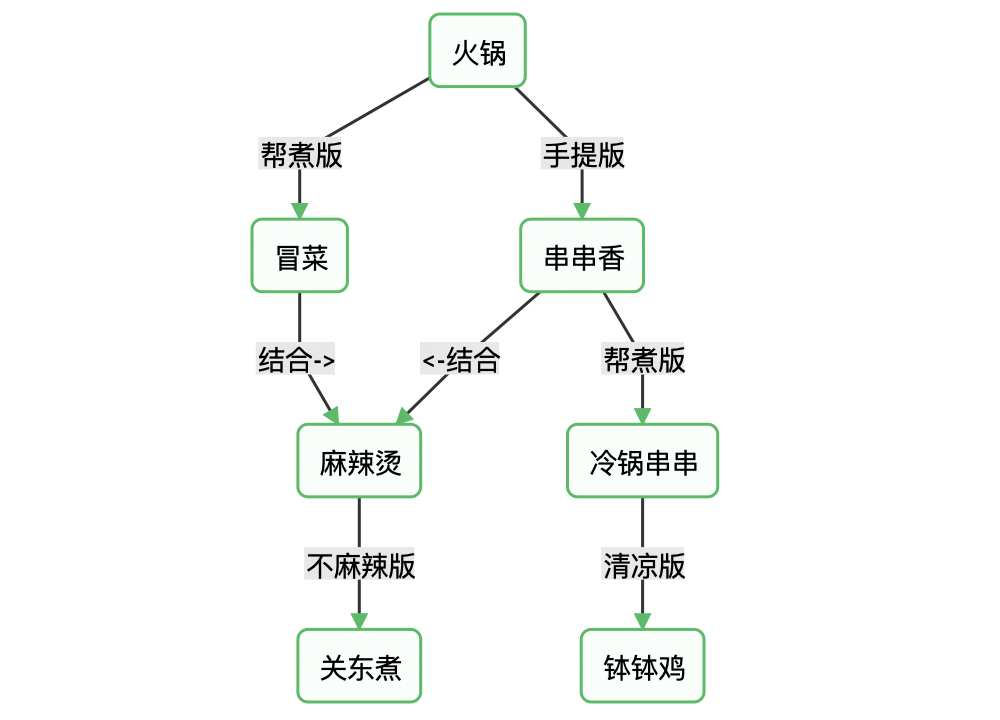

流程图，顾名思义，就是表示一个事件或活动的流程的图示。

流程图常用符号及含义

流程图的符号有很多，但常用的也就几个。

圆角矩形：表示开始和结束

矩形：表示过程，也就是整个流程中的一个环节

单向箭头线段：表示流程进行方向

菱形：表示判断、决策

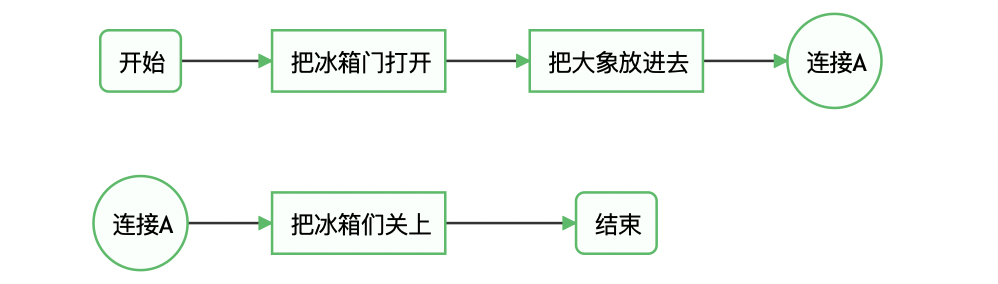

圆形：表示连接。为避免流程过长或有线段交叉，可将流程切开，圆形即相当于切口处的连接头（成对出现）

另外还有嵌入在以上图形中的描述文本

图示布局方向

在画流程图时，最常用的布局方向是

从上向下
从左向右

当然也允许从下向上画、从右向左画，但是这两种很少见。

代码画图基础

工具

君欲善其事，必先利其器。想要用代码画图，就得有支持这种方式的画图工具。这里介绍两款工具：

免费 Markdown 编辑器 Typora，非常好用且美观。其自带 mermaid 画图扩展。
在用 Typora 编写 Markdown 文本时，插入这样一个代码块：
```
……流程图代码……
```
其中流程图的代码便会自动被 mermaid 解析和渲染。演示视频
这样的使用方式很简单，其它的能支持 mermaid 的编辑器也可以这样使用，比如印X笔记。
如果你不想用 Markdown，可以选择网页版 mermaid 编辑器，免费且无需注册。链接：https://dwz.cn/hOMIoH4w

利器有了，现在来善其事。

起始代码

每次作图时，代码以 graph <布局方向> 开头，如：

graph TB
    ...
    ...

TB（Top Bottom）表示从上向下布局，另外三种是
BT
LR（Left Right）
RL

节点的画法

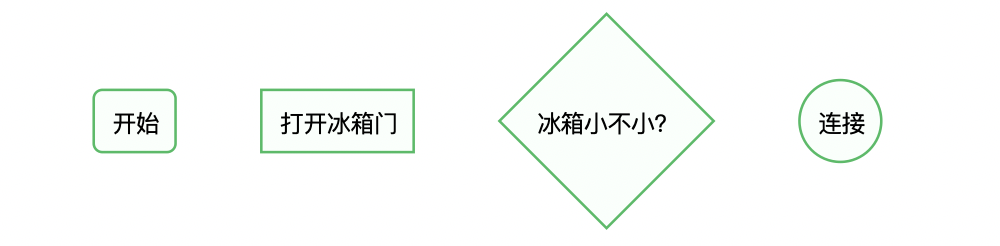

接下来，来画之前介绍过的四种节点（圆形、矩形、菱形、圆形）。四种节点对应四行代码，请仔细观察代码差异，并与对应的节点相比较。

graph TB
    A(开始)
    B[打开冰箱门]
    C{"冰箱小不小？"}
    D((连接))

看出玄机了吗？其实很简单，就是

不同种类的括号对应不同的节点图形
括号中的文字就是显示在节点中的描述
A B C D 这些字符是为节点取的名字，这个名字可以在之后反复利用（在编程里这相当于定义变量）

线段的画法

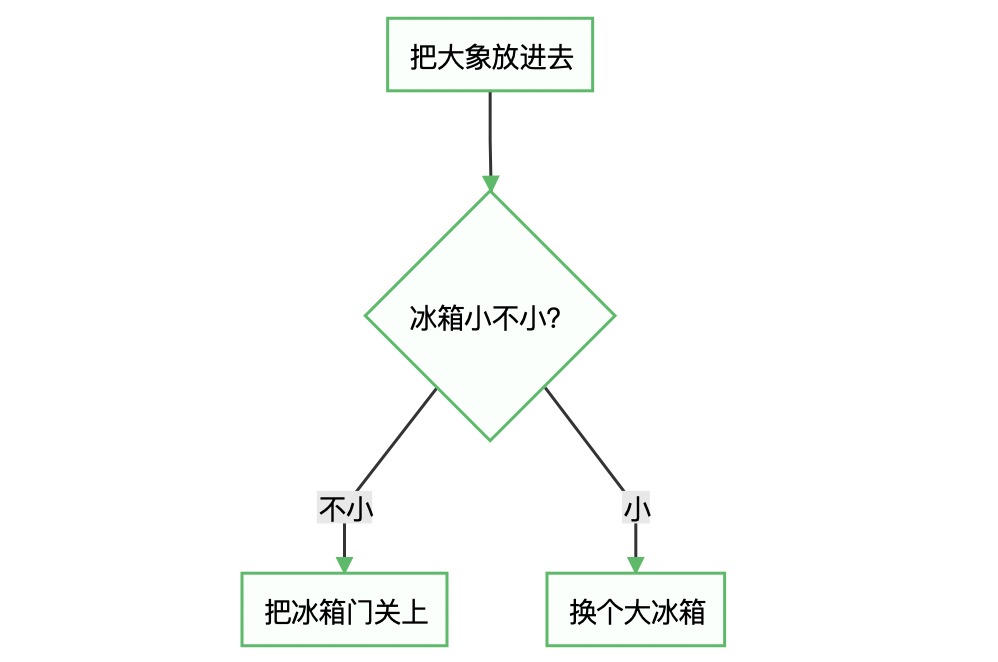

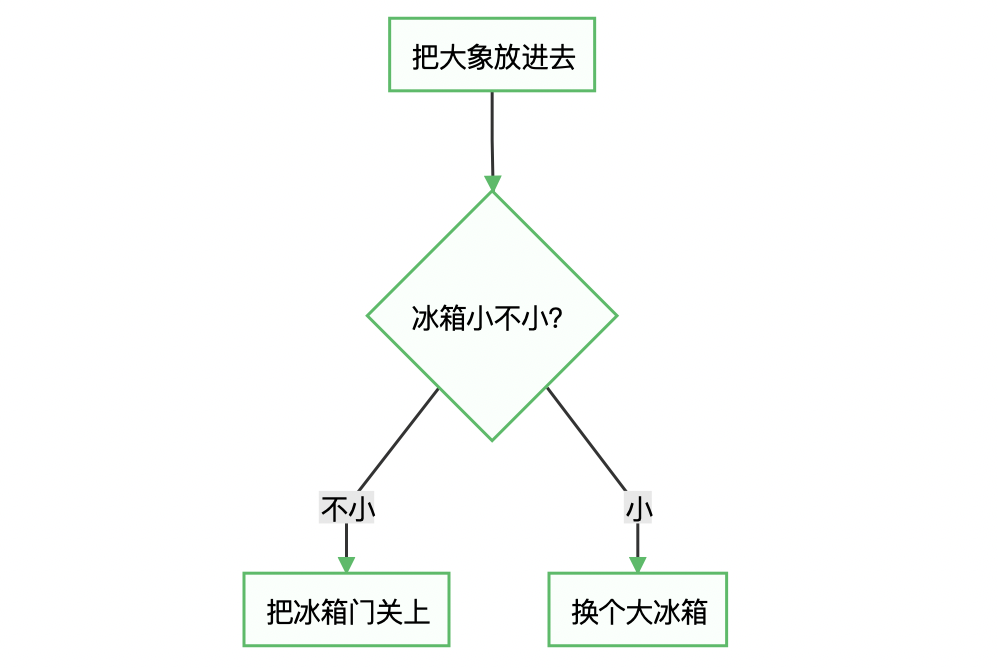

前面是节点的画法，再来看下线段的画法。线段用于连接节点，所以请结合刚才所学的节点一同来看：

graph TB
    A[把大象放进去] --> B{"冰箱小不小？"}
    B -->|不小| C[把冰箱门关上]
    B -->|小| D[换个大冰箱]

是不是又发现了玄机！

上述 -->是带箭头线段，-->|不小| 和 -->|小| 是加了描述文字的带箭头线段。它们都位于两个节点之间。

好了，要学的内容就是这些，意不意外！东西不多也不复杂，只要根据图案联想记忆即可。稍加练习后便能运用自如。

额外提示

上一个代码示例中，B{"冰箱小不小？"} 这里的描述文字加了引号，是因为其中包含特殊字符 ？，用引号包裹防止出错
为节点取名为 A B C 不太合适，因为节点很多时容易产生混淆，不方便后续使用和阅读（编程时命名的重要性）。建议起有意义的名字
除上述带箭头线段 --> 外，还有带箭头虚线线段 -.->、带箭头加粗线段 ==>、不带箭头线段 ---

完整示例

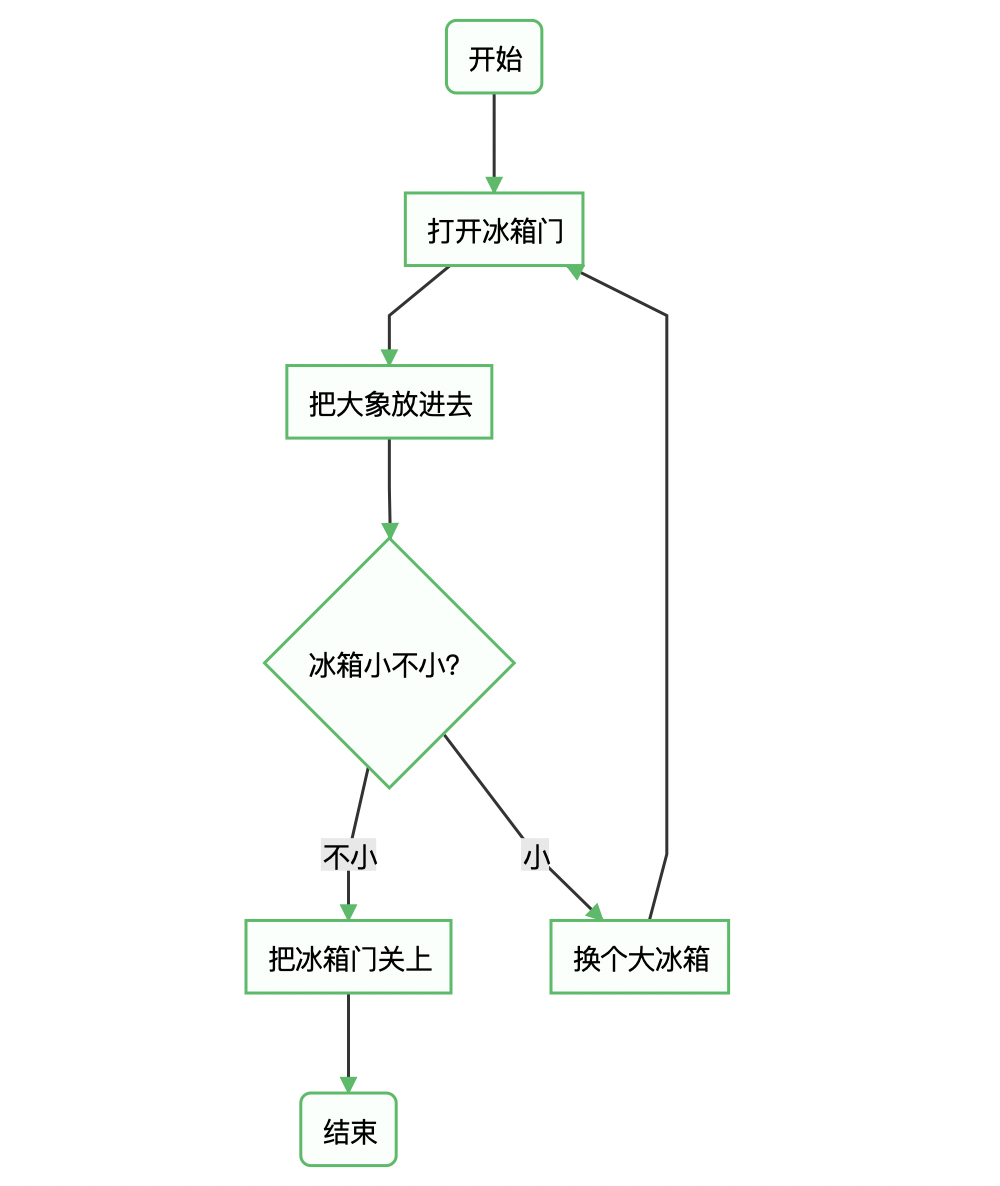

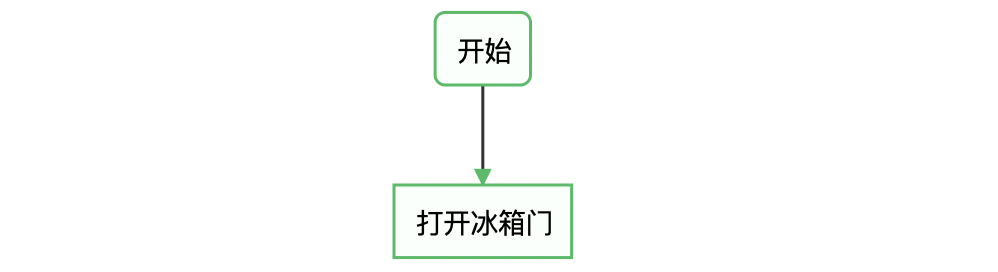

完成了上面的教程后，来看个完整例子体会下：

graph TB
    Start(开始) --> Open[打开冰箱门]
    Open --> Put[把大象放进去]
    Put[把大象放进去] --> IsFit{"冰箱小不小？"}

    IsFit -->|不小| Close[把冰箱门关上]
    Close --> End(结束)

    IsFit -->|小| Change[换个大冰箱]
    Change --> Open
