我们常说模拟量、数字量、开关量,从字面意思大概也能明白部分意思,但它们到底是什么,有什么特点和区别呢?今天我们就专门来讲一讲,模拟量、数字量以及开关量的概念和区别。
1-模拟量模拟量是指变量在一定范围内连续变化的量,简单来说就是在时间上或数值上都是连续的物理量,注意这里的“连续”。
我们把表示模拟量的信号叫做模拟信号,把工作在模拟信号下的电子电路叫模拟电路,模拟量一般表示模拟电压、电流等参数。

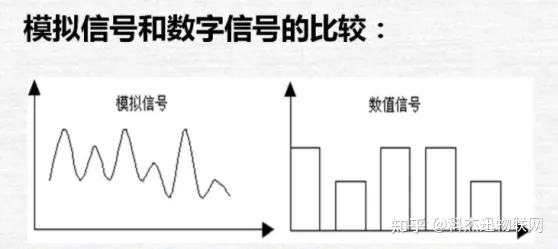

2-数字量数字量是物理量的一种,它们的变化在时间上是不连续的,总是发生在一系列“离散”的瞬间,这一类物理量叫做数字量,也就是离散量,指的是分散开来的、不存在中间值的量。
模拟量的概念与数字量相对应,但是经过量化之后又可以转化为数字量。模拟量是在时间和数量上都是连续的物理量,其表示的信号则为模拟信号模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量,如温度,电压,电流等。连续的电压,电流等信号量,经过抽样和量化后就是数字量。3-开关量开关量是指非连续性信号的采集和输出,包括遥控采集和控制输出。它有1和0两种状态,这是数字电路中的开关性质,而电力上是指电路的开和关或者说是触点的接通和断开。“开”和“关”是电器最基本、最典型的功能。一般开关量装置通过内部继电器实现开关量的输出。4-区别1.数字量定义为:在时间和数值上都是断续变化的离散信号。

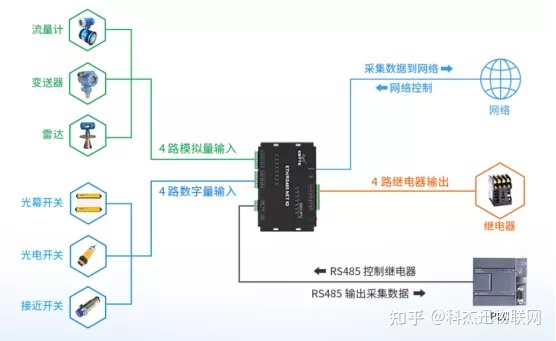

模拟量定义为:在时间和数值上都是连续变化的信号。2.开关量:反映的是状态信号(如开关开、合)。模拟量:反映的是电量测量数值(如电流、电压)。在工业自动化控制中,我们经常会遇到开关量、数字量、模拟量、脉冲量等各种概念,而数字量采集模块则是用于采集数字量的。一般情况下我们说的数字量是0和1组成的信号类型,通常是经过编码后的有规律的信号。但是对于开关量来说,触点闭合可以认为是1,触点断开是0,比如DAM-5161开关量输入模块就是把开关量转换为数字量采集信号。模拟量可以设置临界值量化,小于临界值为0,大于等于临界值为1。
所以这么一看就知道了存在的明显差别了,像开关量为通断信号、无源信号,电阻测试法为电阻0或无穷大,主要指开入量和开出量,是指一个装置所带的辅助触点,譬如电机的温控器所带的继电器的辅助触点也就是电机超温后变位,阀门凸轮开关所带的辅助触点则是阀门开关后变位,接触器所带的辅助触点是接触器动作后变位,至于热继电器却是热继电器动作后变位。
模拟量在PLC系统中应用非常广泛,PLC系统中的模拟量有两种,一种是模拟电压,一种是模拟电流,模拟电压是最常见的,用的也最多。模拟电压一般是0~10V,并联相等,长距离传输时容易受干扰,一般用在OEM设备中。模拟电流一般是4~10mA,串联相等,抗干扰能力强,常用在DCS系统中。好了,以上就是模拟量、开关量以及数字量的概念和区别,大家搞懂了吗?我们下期再会!
