杂谈键盘史篇二：全新国光终端机械键盘CJ9009K及其优联无线改造

2015-08-09 18:03:03 191点赞 212收藏 150评论

键盘是上张大妈的各位每天都接触到的东西，而机械键盘更因出众的手感和寿命使得成为近几年热门的产品，发展迅速各种国产品牌轴体如雨后春笋般冒出来，甚至把机械键盘价格做到了薄膜键盘的价格。本人就139入手过一把优派 KU520和二把森松尼 SK-K1。

说起机械键盘历史，其实最早早期90年代时候服务器和银行甚至家庭用户都是使用的机械键盘，而品牌有康柏，实达，国光，长城

[](https://pinpai.smzdm.com/1449/)

[

关注

](https://pinpai.smzdm.com/1449/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

，紫光，IBM等，后来因为机械键盘成本过高才被薄膜键盘所替代，一晃多年后机械键盘由于出众的手感和寿命又重新出现在大家的视野中，但是昔日的那些早起机械厂商则已逝去，直至今日昔日那些早期全新的机械键盘则已凤毛麟角了。

继上回实达终端机械键盘STAR-102之后，这次如约介绍的是国光终端机械键盘CJ9009K及其优联无线改造。

全新国光终端机械键盘CJ9009K及其优联无线改造传说中的传说：全新实达终端机械键盘star-102及其轻度改造键盘是上张大妈的各位每天都接触到的东西，甚至某些人摸键盘的时间比摸妹纸的时间还多，而机械键盘更因出众的手感和寿命使得成为近几年热门...825265 cn00177674

1. 国光终端机械键盘CJ9009K开箱-外观

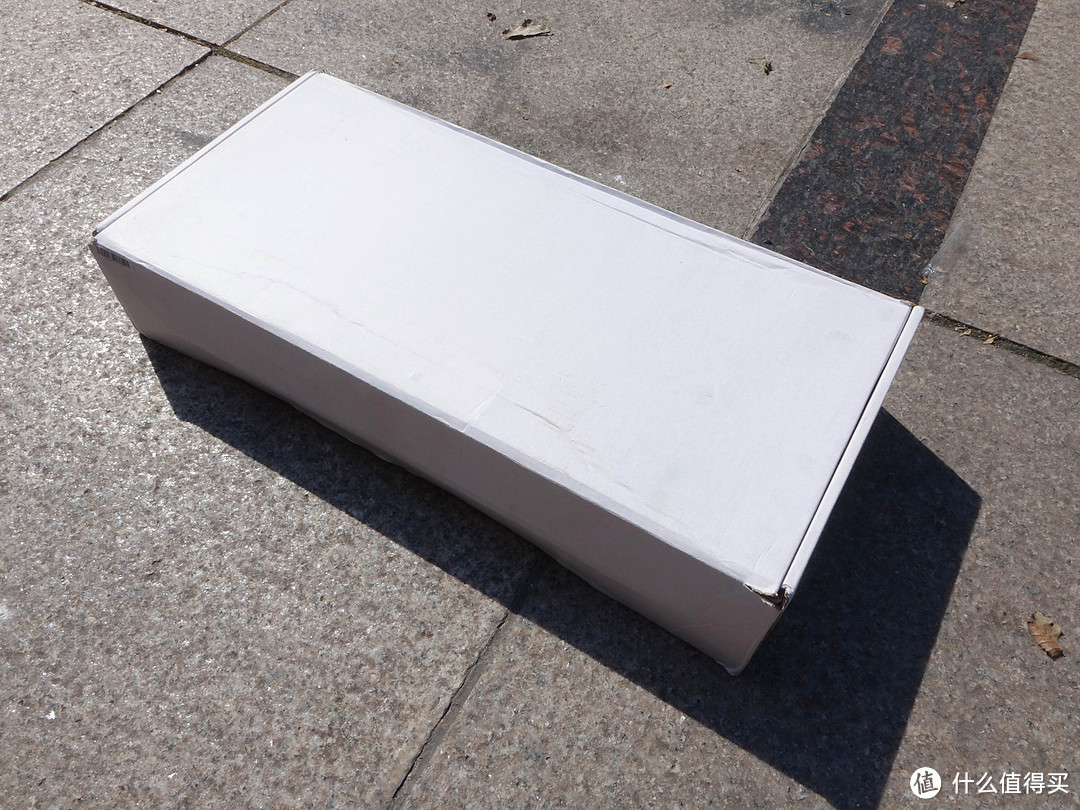

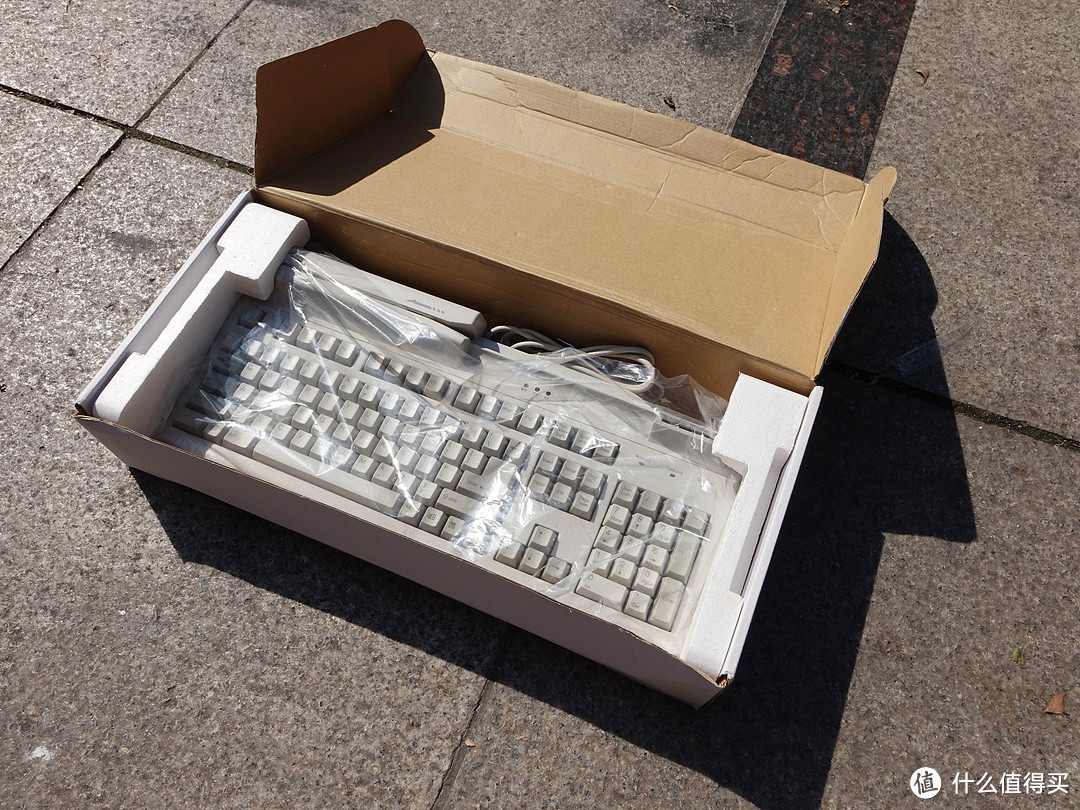

▲相比上回的实达键盘，这次的国光的包装就显得简陋的多，只是简单的OEM工业包装上面无任何标记，只有左上角贴着一串序列号，纸盒材质也明显单薄许多。这次国光键盘型号是CJ9009K，集成了IC和磁卡读写功能。

▲拿出键盘第一感觉同样是厚重，但是相比上回实达键盘算是轻量级的了，目测这批键盘是供应给银行采用了最简单的工业包装所以无任何纸片只有键盘一张。

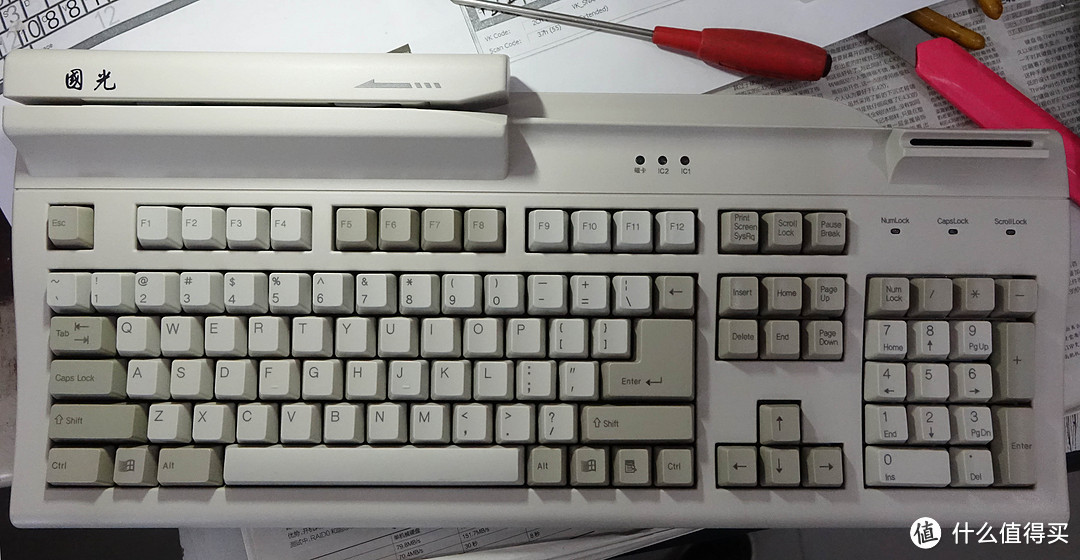

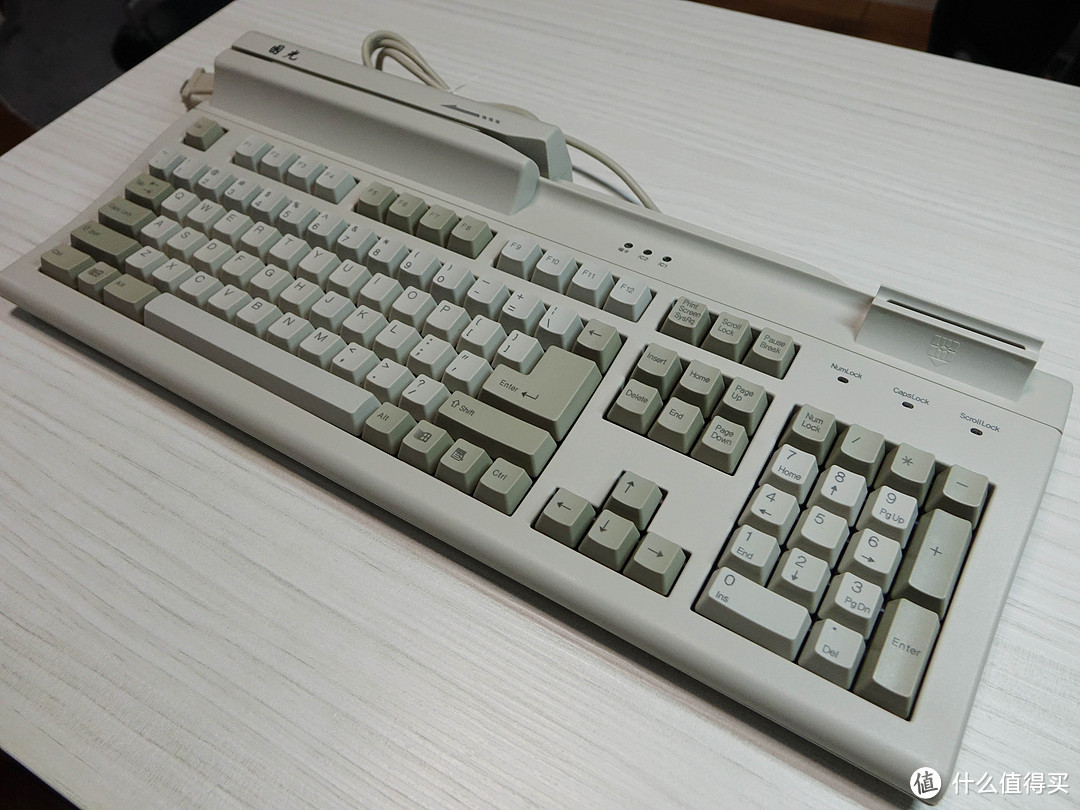

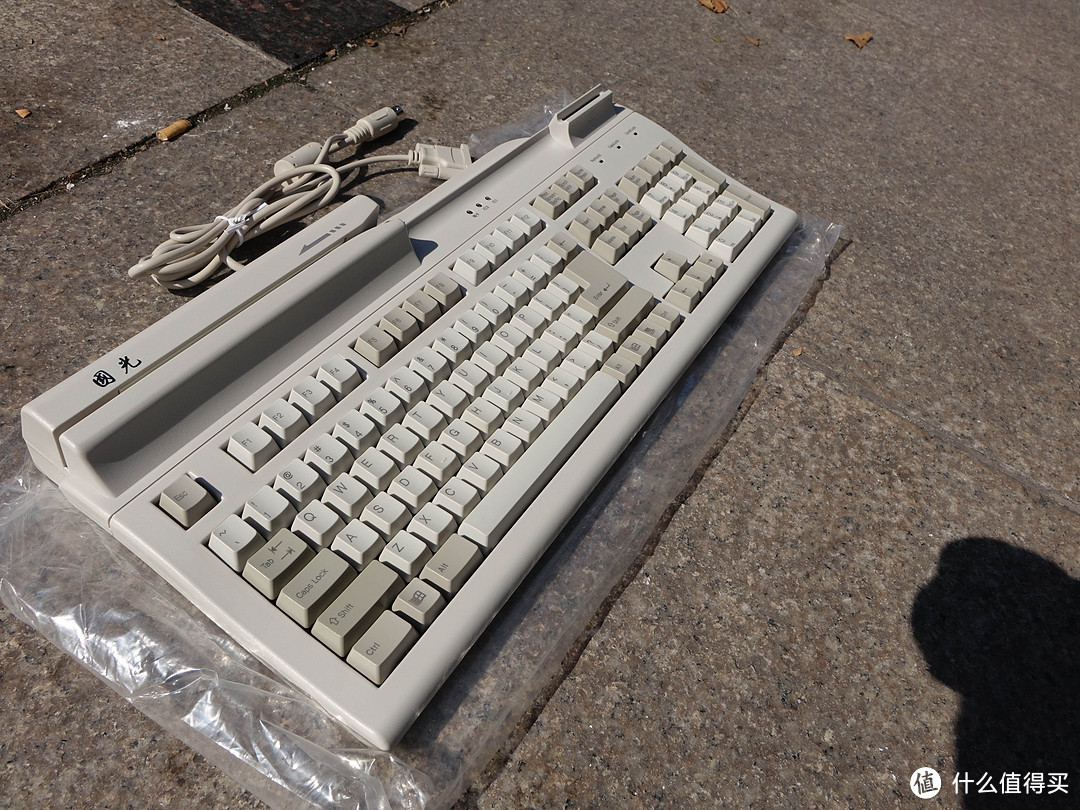

▲键盘成色接近全新，同样和实达一样集成了IC和磁卡读写功能。但是尺寸却比实达小很多。键盘采用了标准的104键布局。

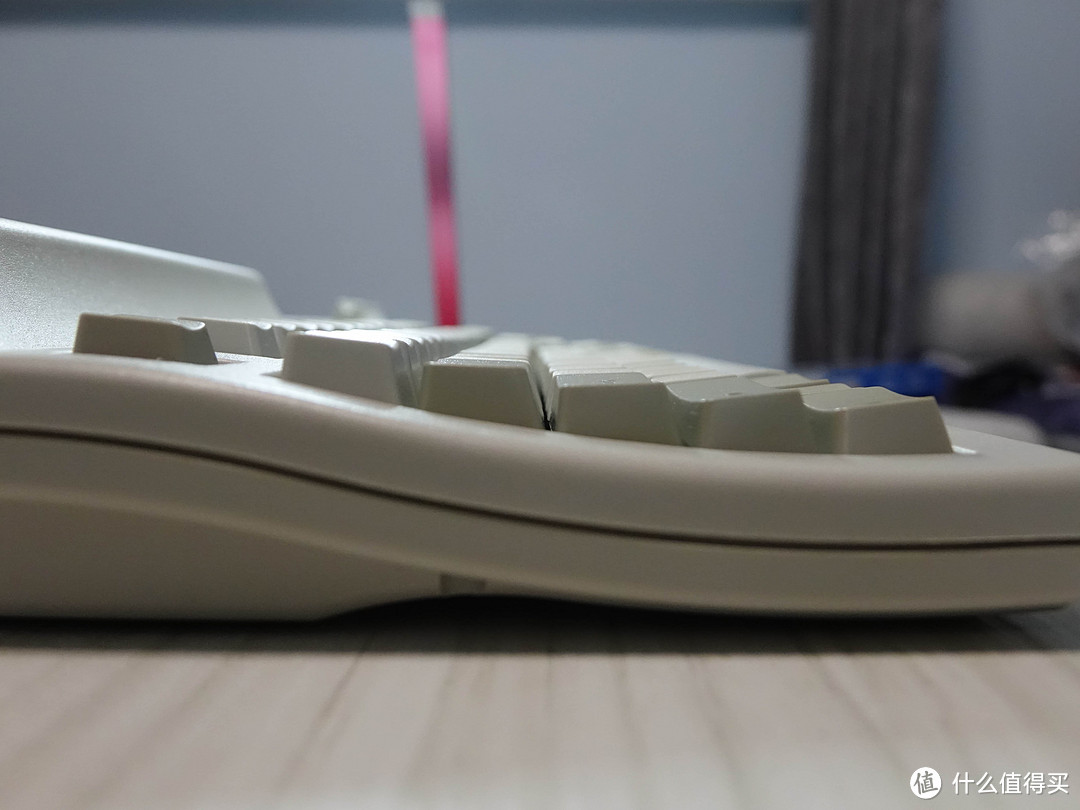

▲键盘采用了普通的梯形设计。

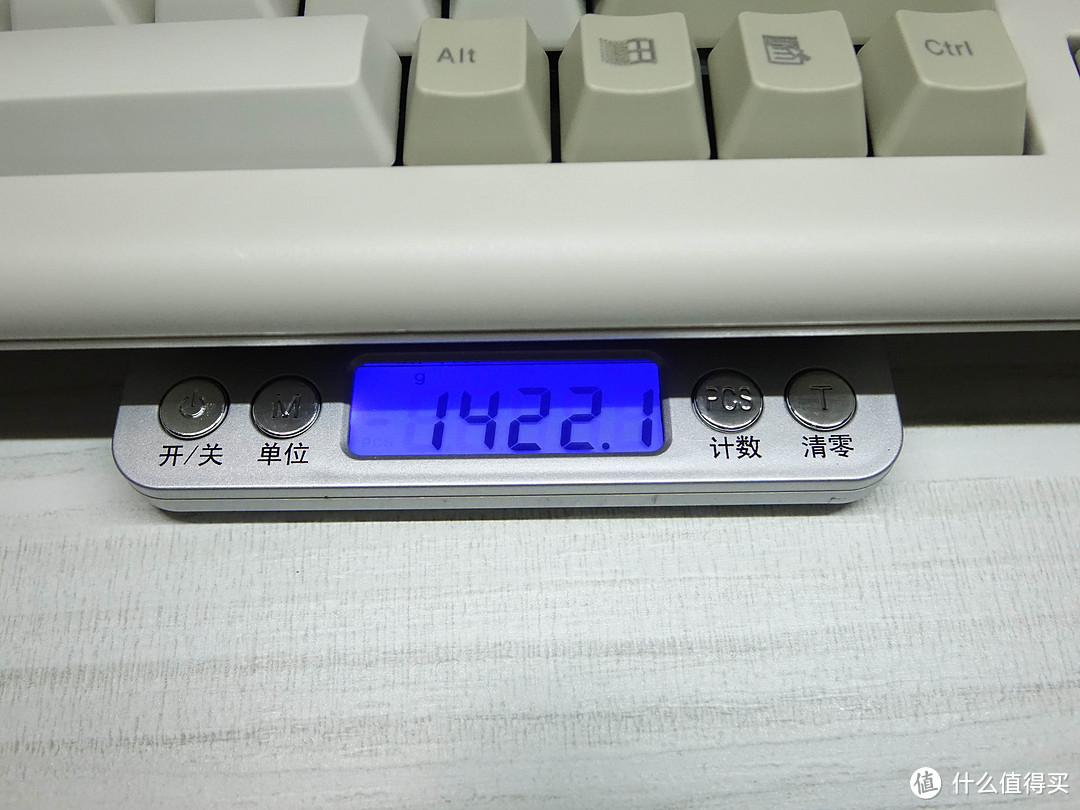

▲键盘重量为1422.1克，相比实达的2000克的重量轻了不少，估计少了实达后面那个大大的磁卡槽也有关系。

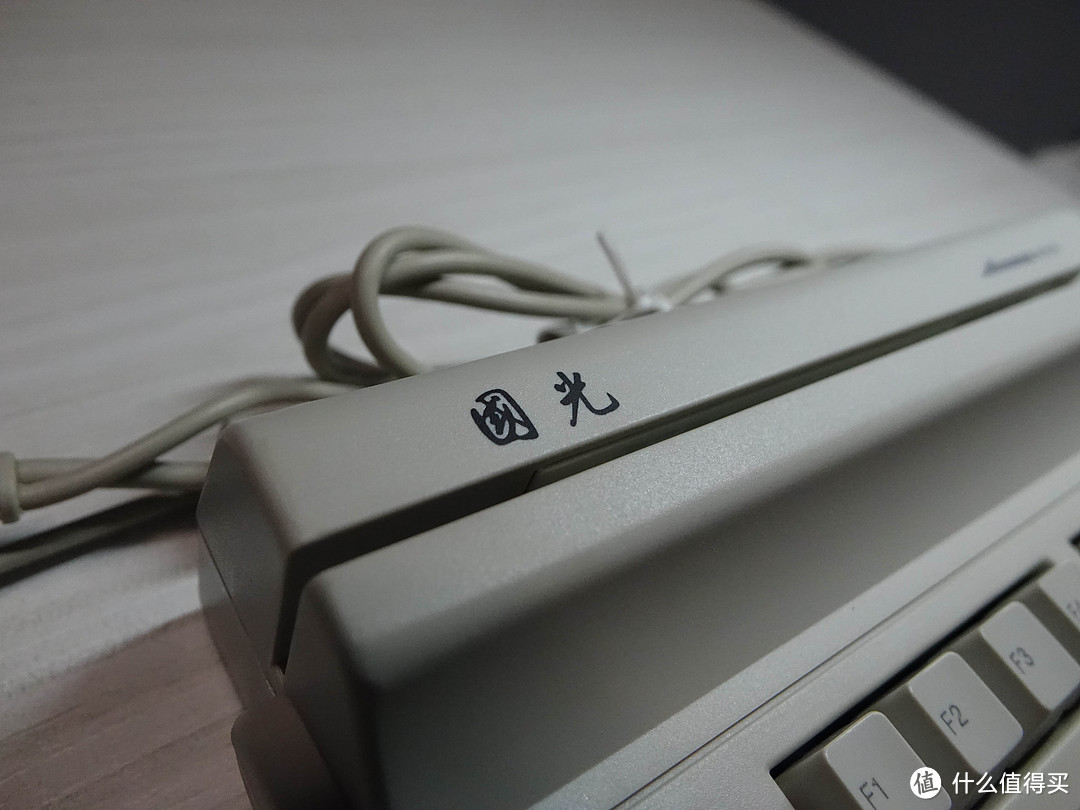

▲国光LOGO

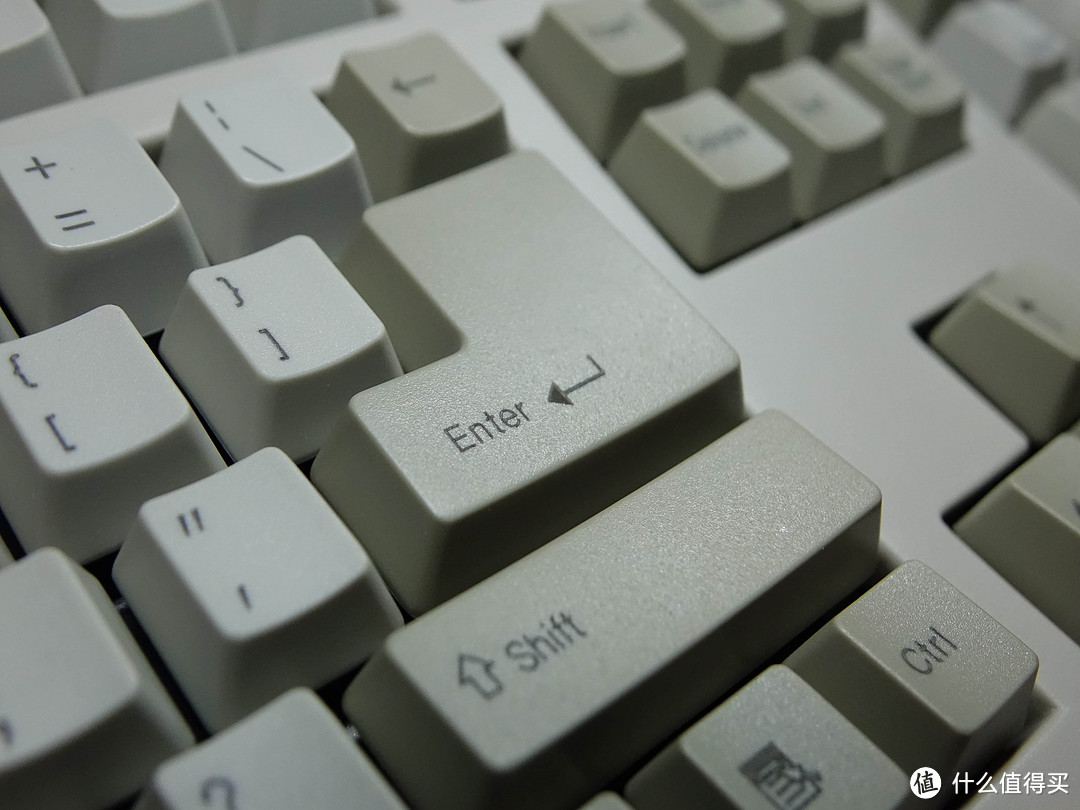

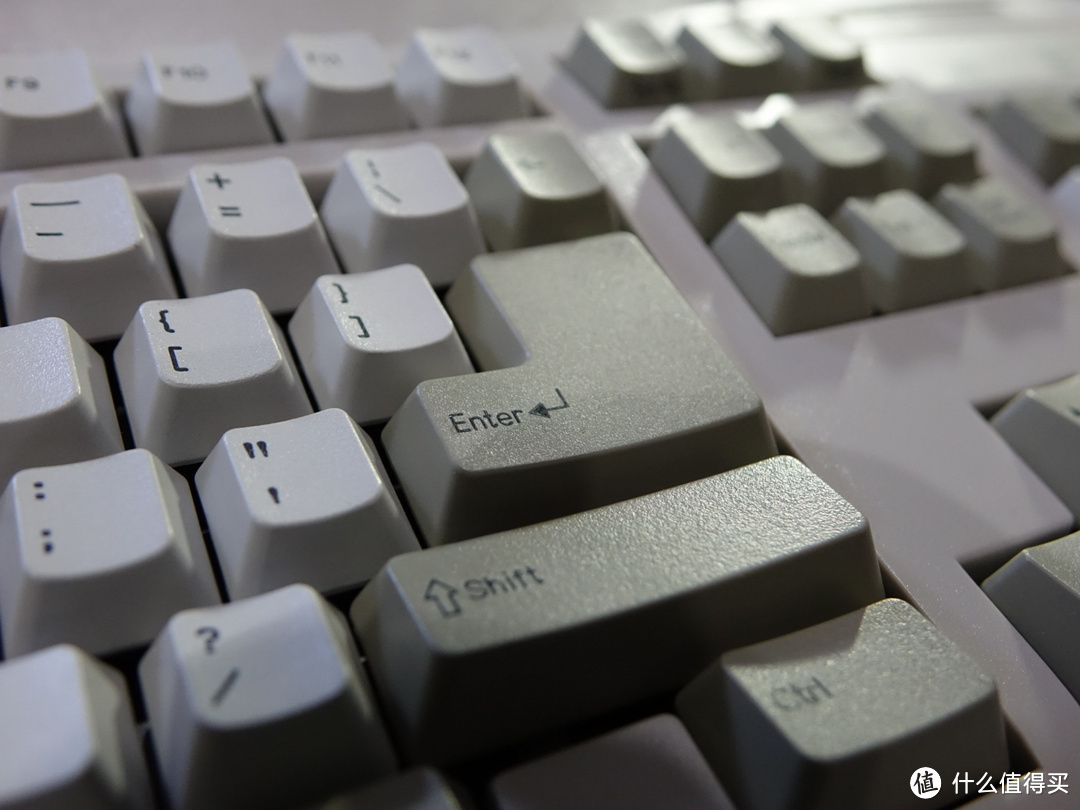

▲键帽方面则没采用实达的高成本双色成形技术，国光这副键盘键帽字体摸上去有明显的突起感，个人认为应该是丝网印刷工艺。键帽反面并没有印有CHERRY字样，相比实达键盘，国光的键帽材料厚度也薄不少。

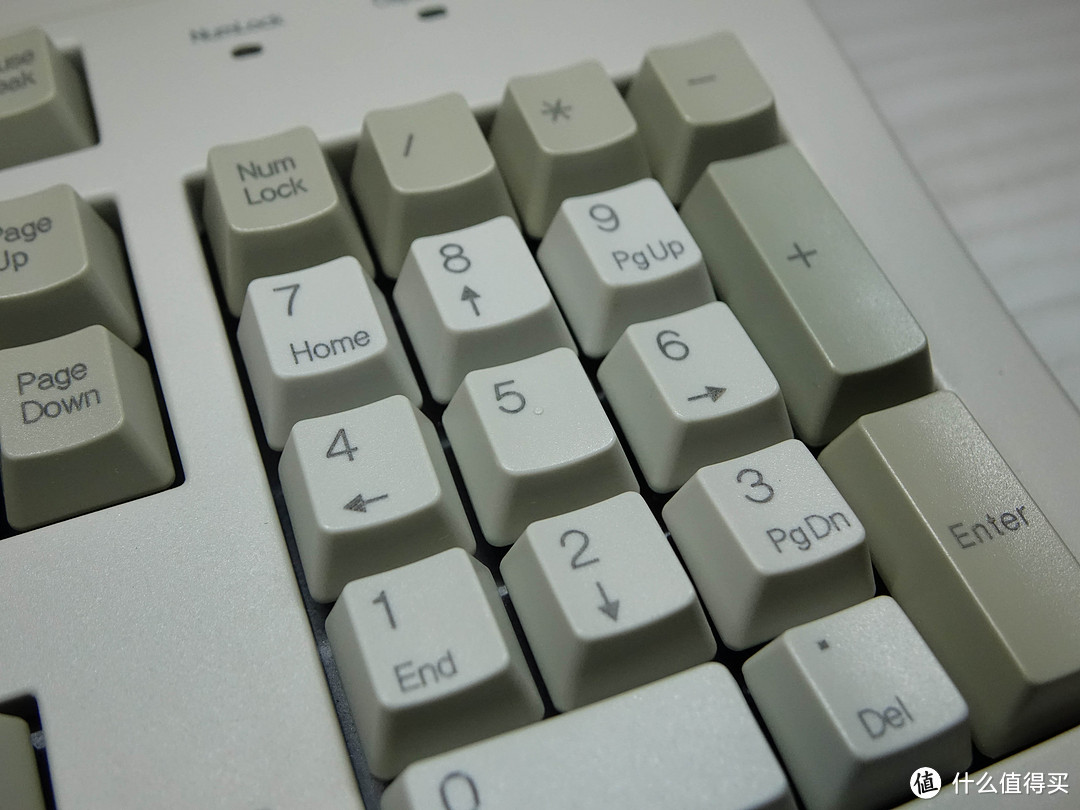

▲F键，J键和小键盘5上均有盲点。

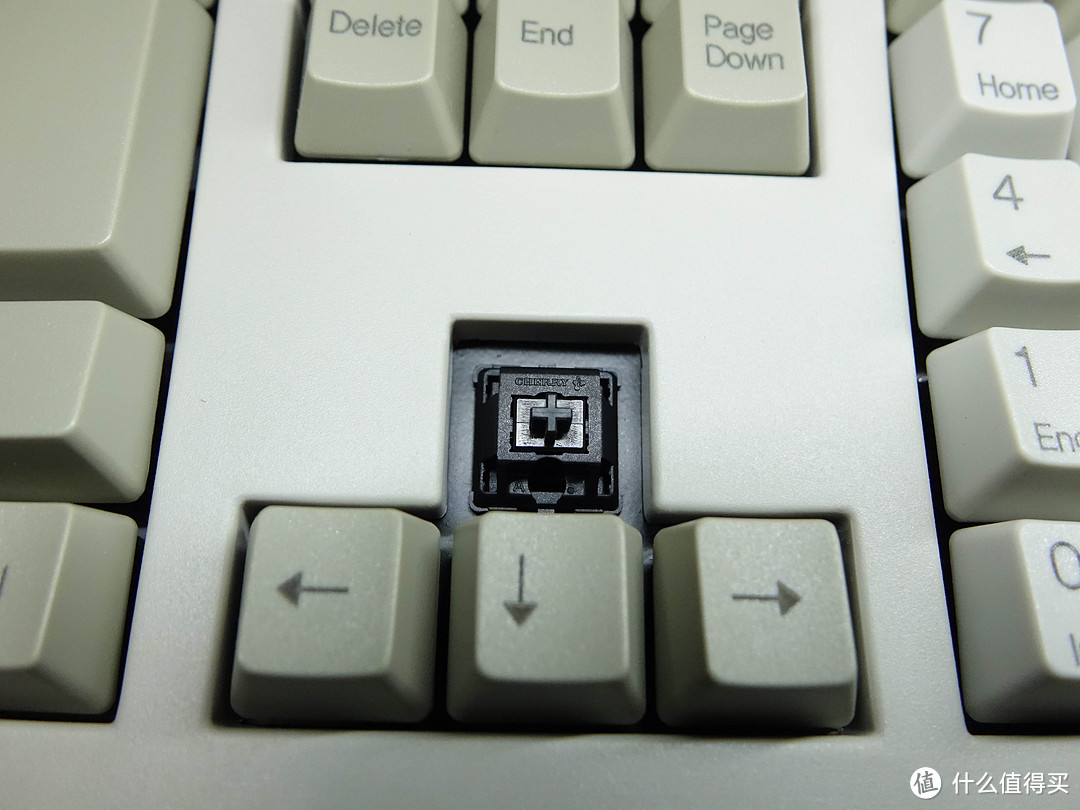

▲轴体和实达同样是樱桃

[](https://pinpai.smzdm.com/1783/)

[

关注

](https://pinpai.smzdm.com/1783/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

原厂黑轴，手感和现在的黑轴一样，各位相关黑轴评测也看的多了，手感就不多做介绍了。

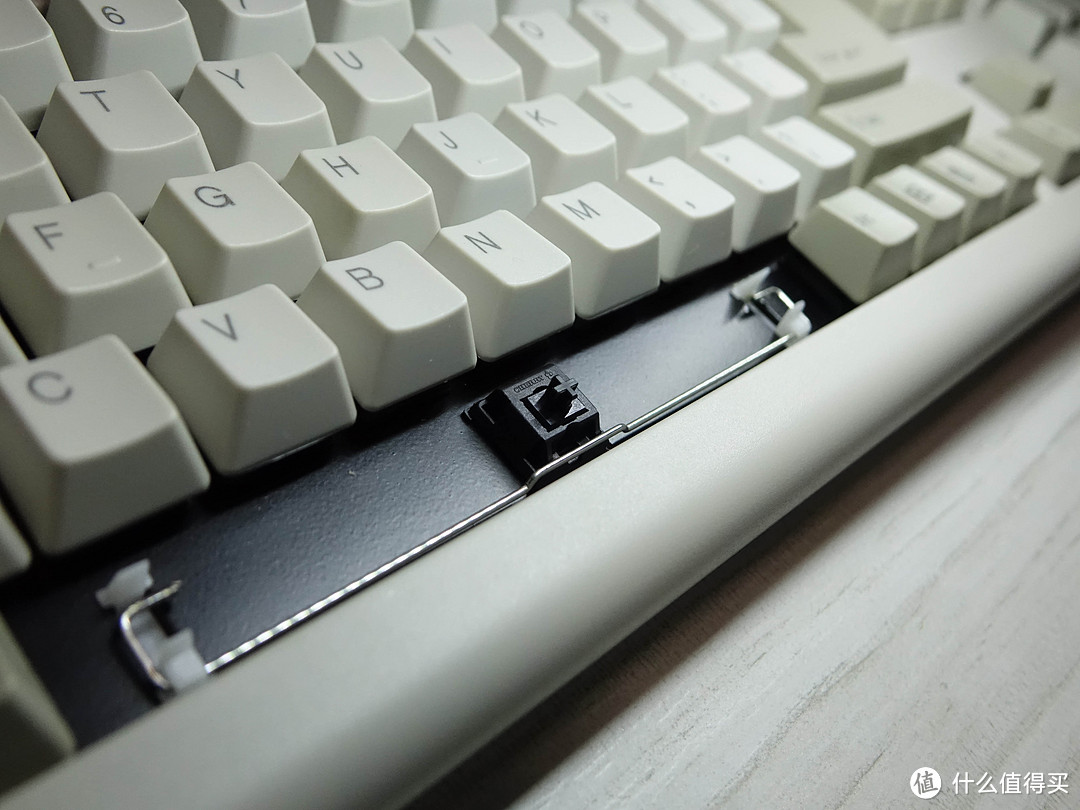

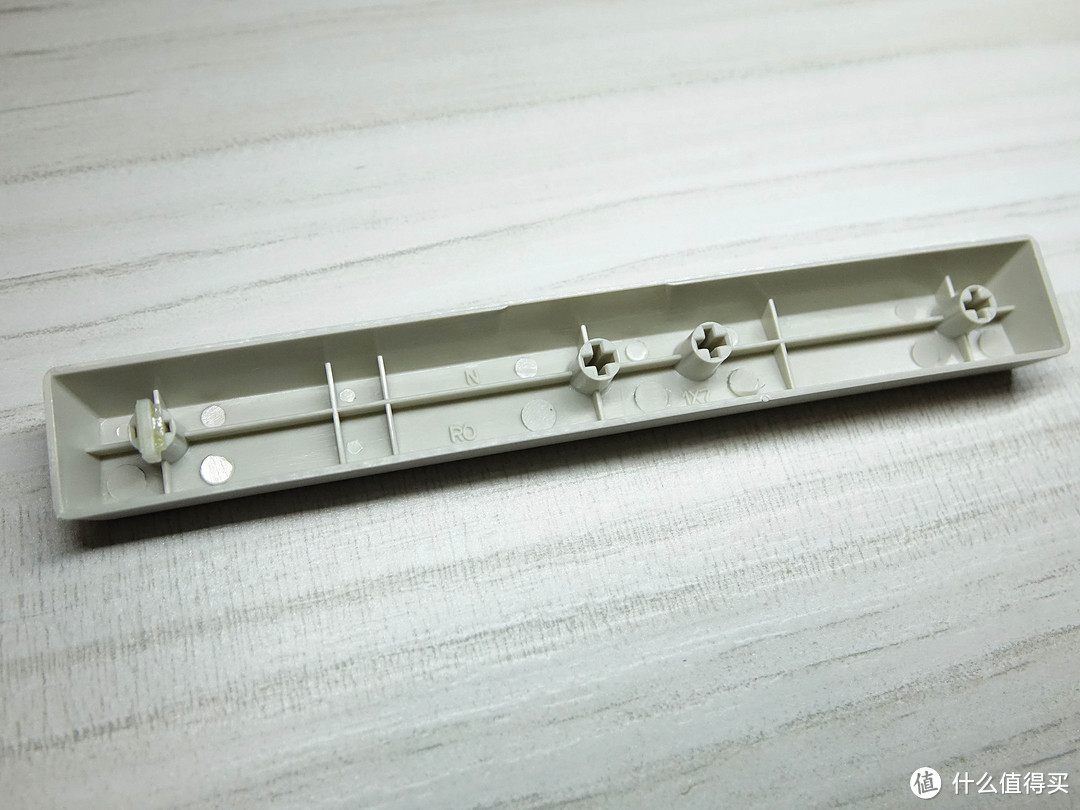

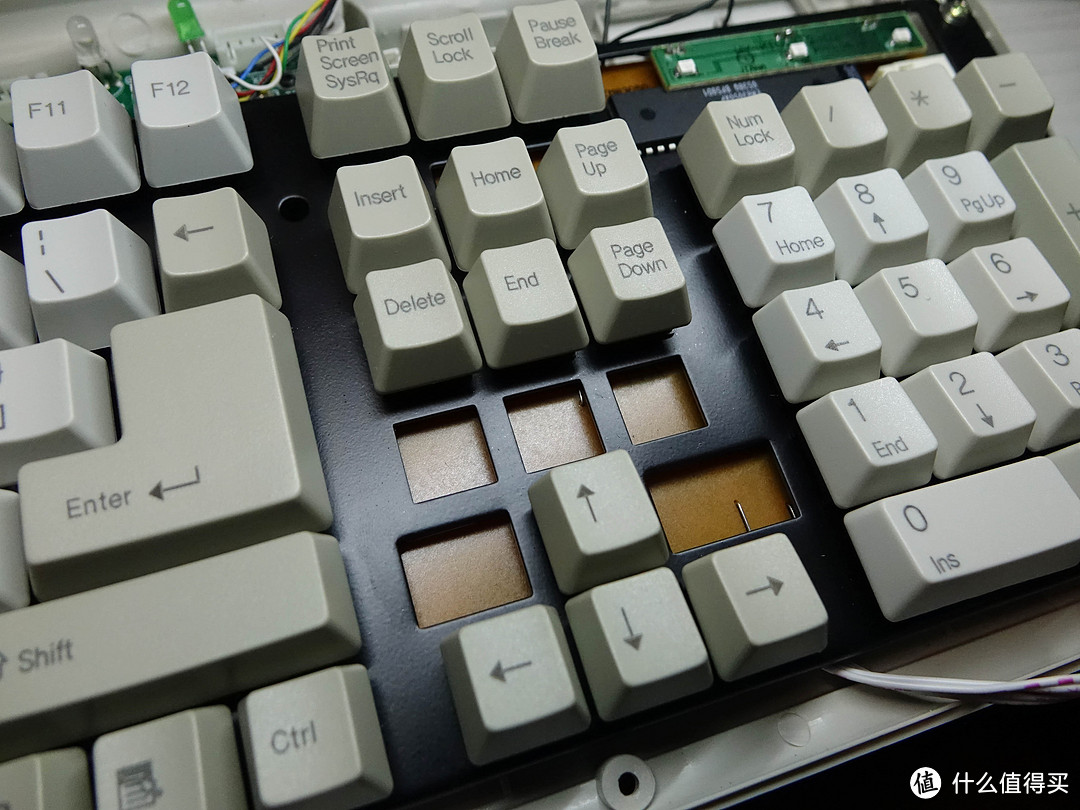

▲所有大键帽还是让我**到底的平衡轴设计全新国光终端机械键盘CJ9009K及其优联无线改造。

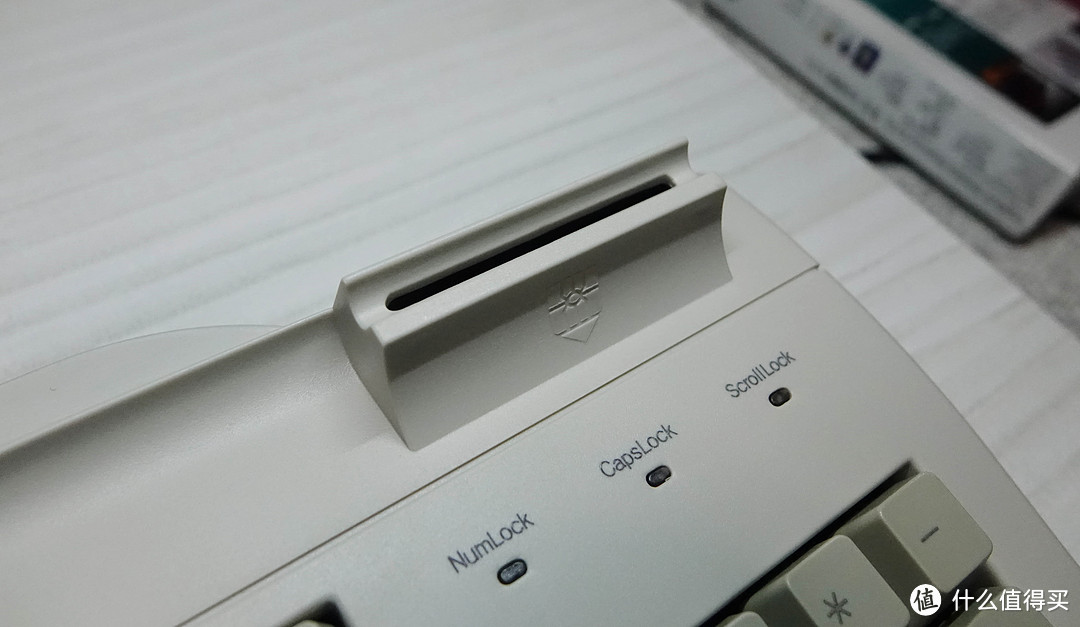

▲对我来说然而并没卵用的磁卡和IC卡卡槽特写。

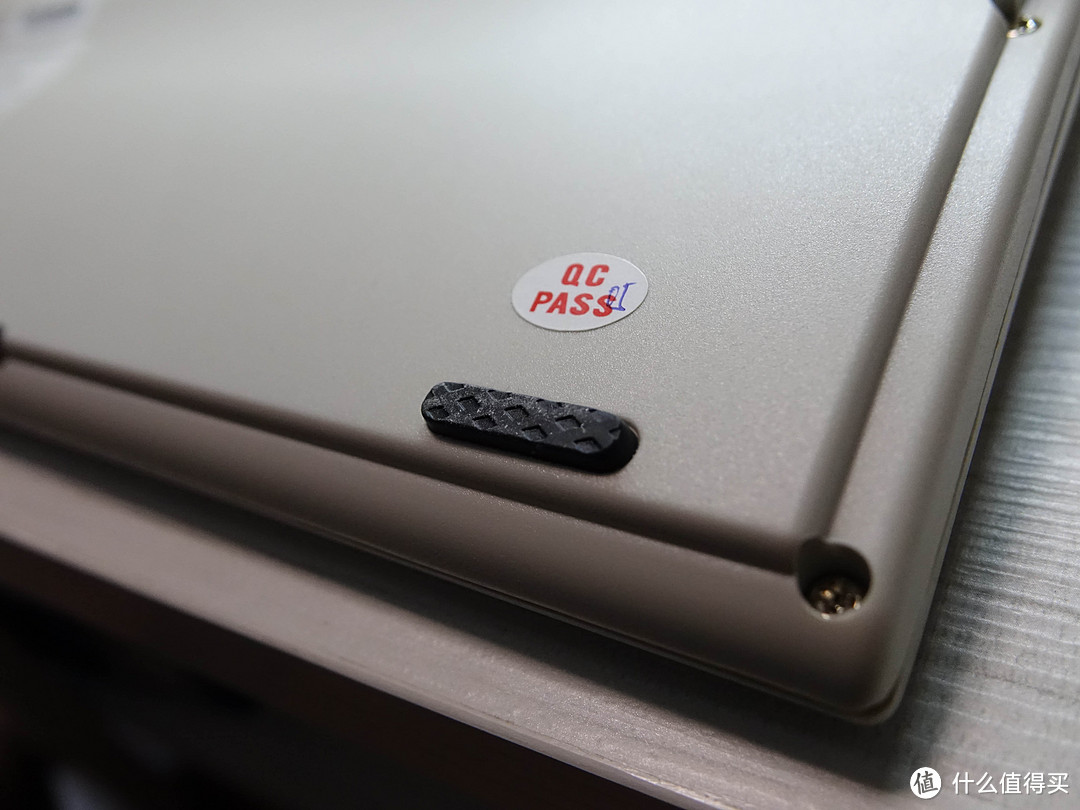

▲四个角均有防滑橡胶，但是看上去显得比较不怎么靠谱？

▲接口方面因为有磁卡和IC卡的读写所以采用的是AT+串口的设计，但是线材却比实达的细很多。

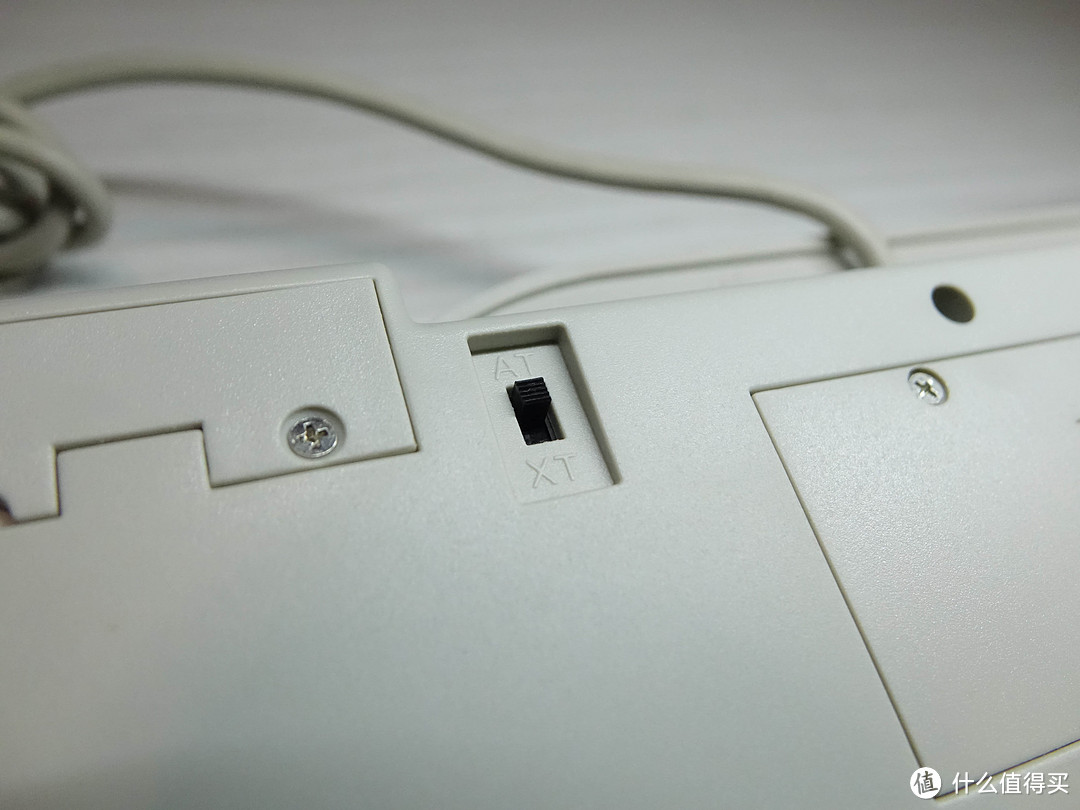

▲AT/XT模式切换功能。

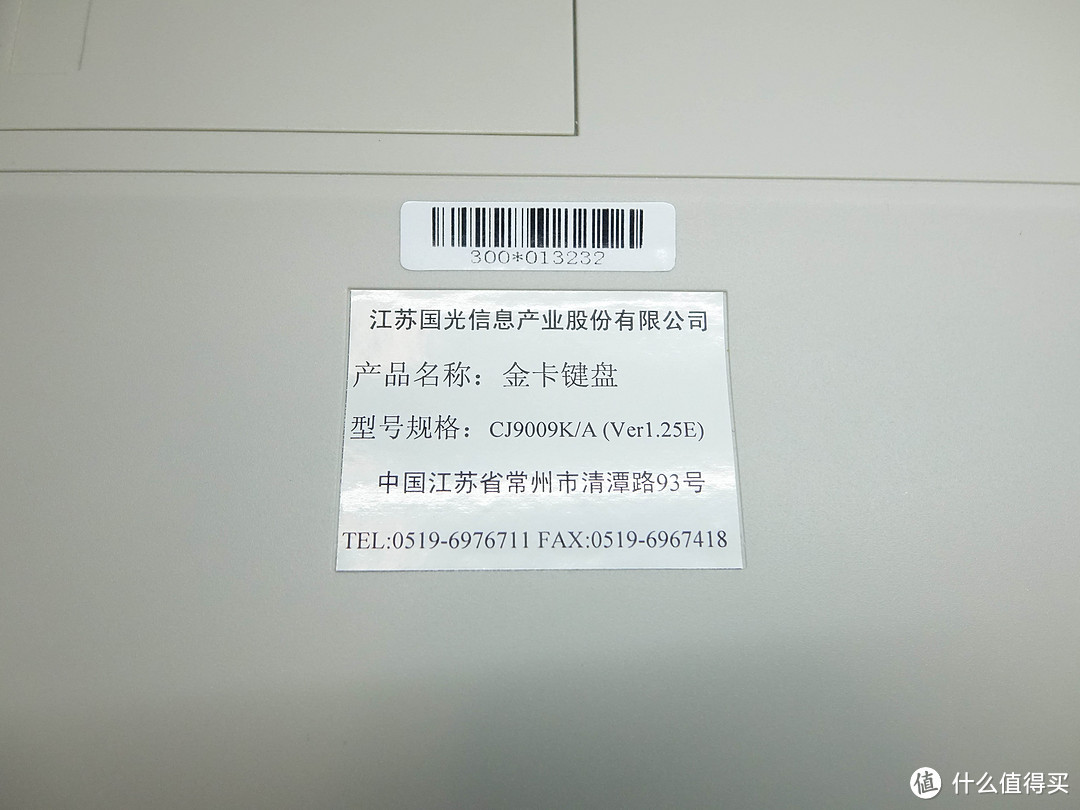

▲背面的标签。

2. 国光CJ9009K机械键盘拆解-内部

大家喜闻乐见的拆解部分来了

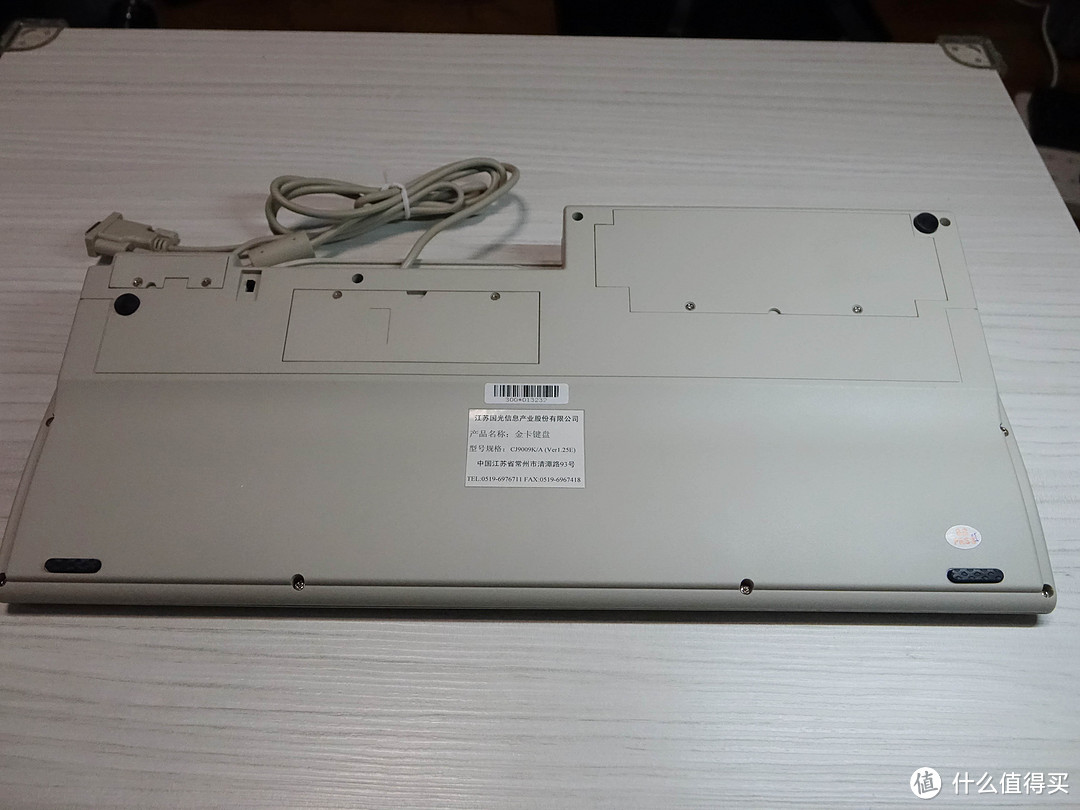

▲键盘背面用了十二颗螺丝固定上下盖。

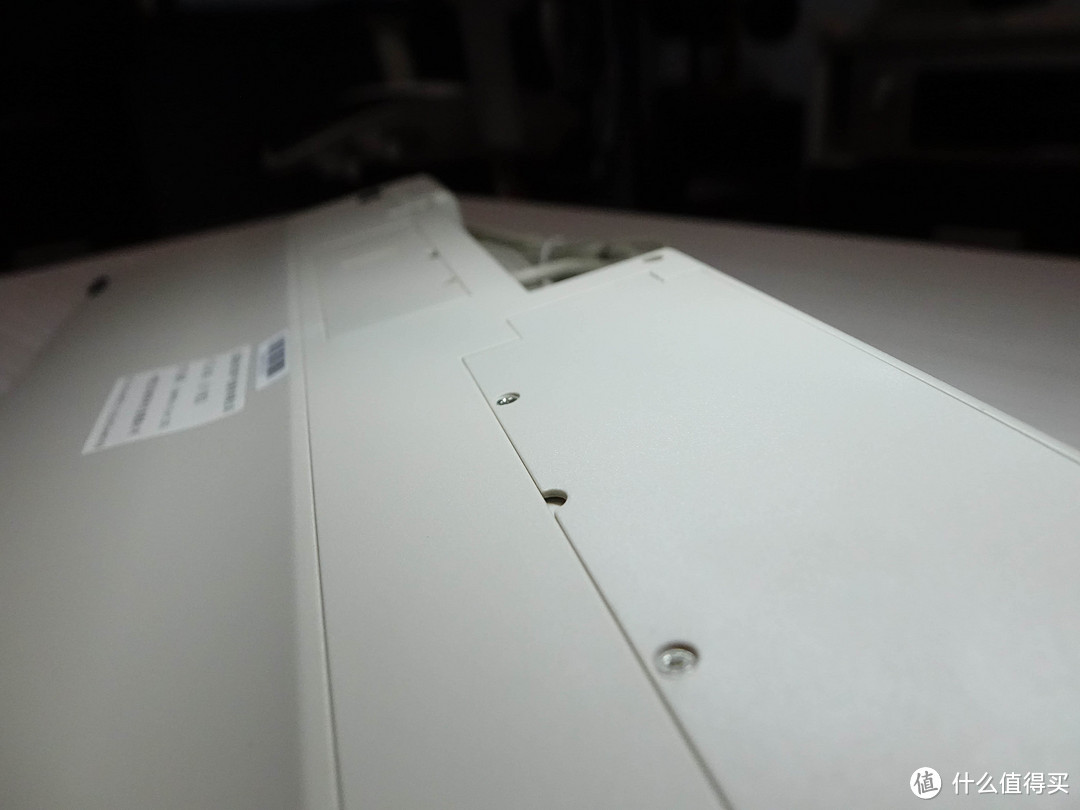

▲背面有三快不明觉厉的盖板。

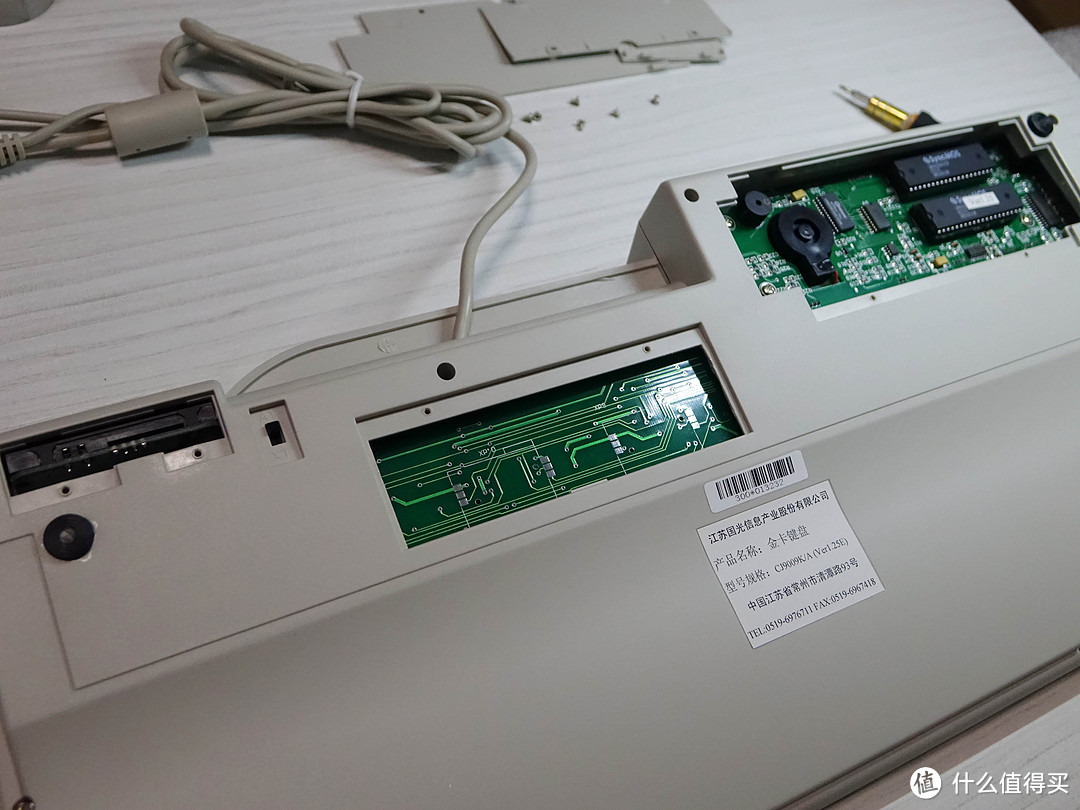

▲拆开后发现是对我来说然而并没什么卵用的磁卡和IC芯片，中间的盖板下面则是12个触点，估计是维修时会用到。

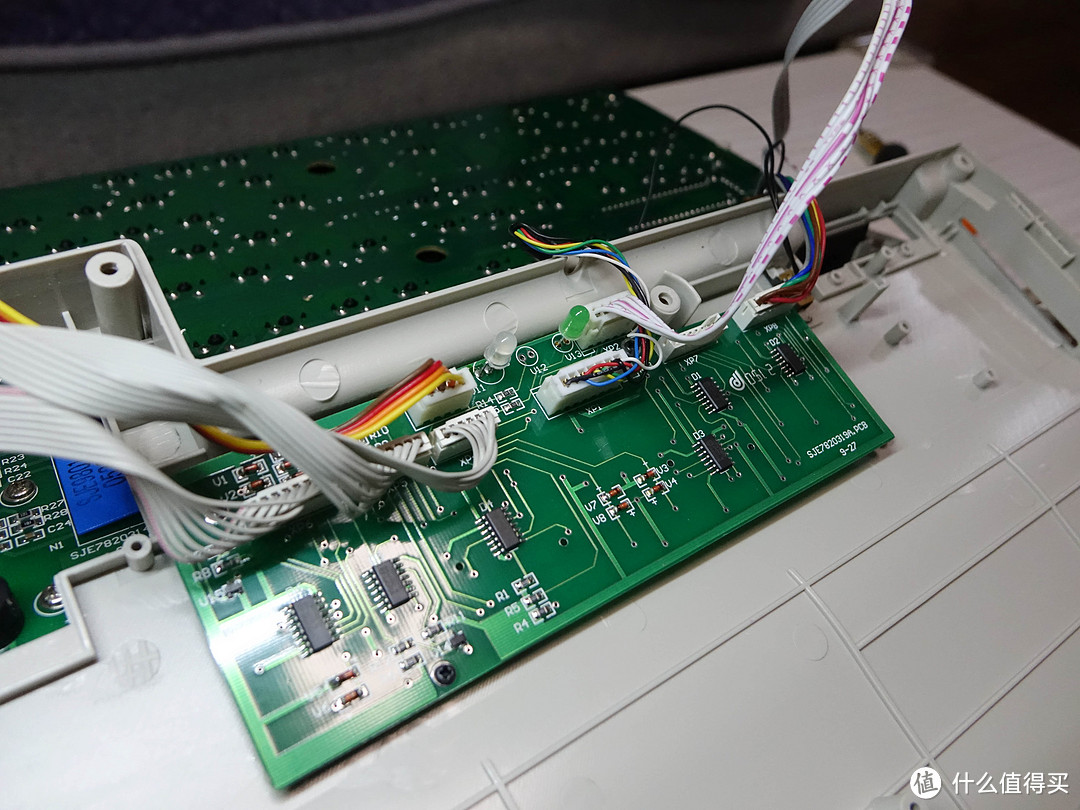

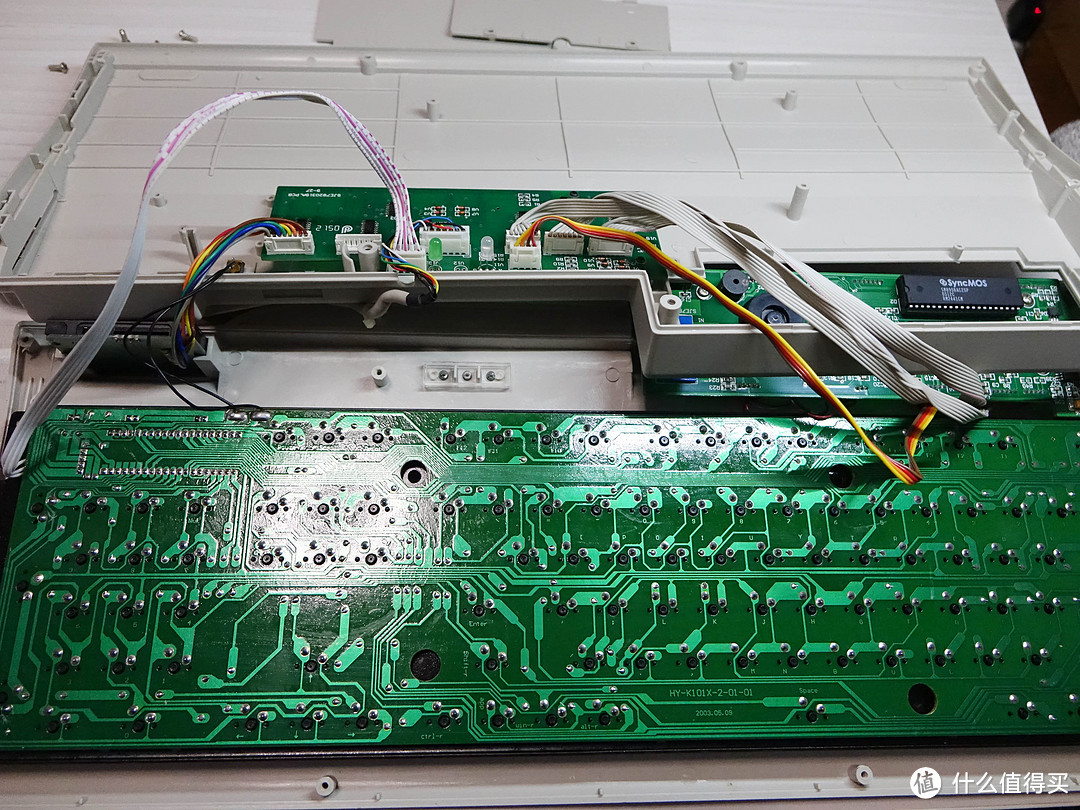

▲卸下背面螺丝分离上下盖后，会看到感觉乱糟糟的一把线连接着键盘主控、磁卡和IC卡芯片。

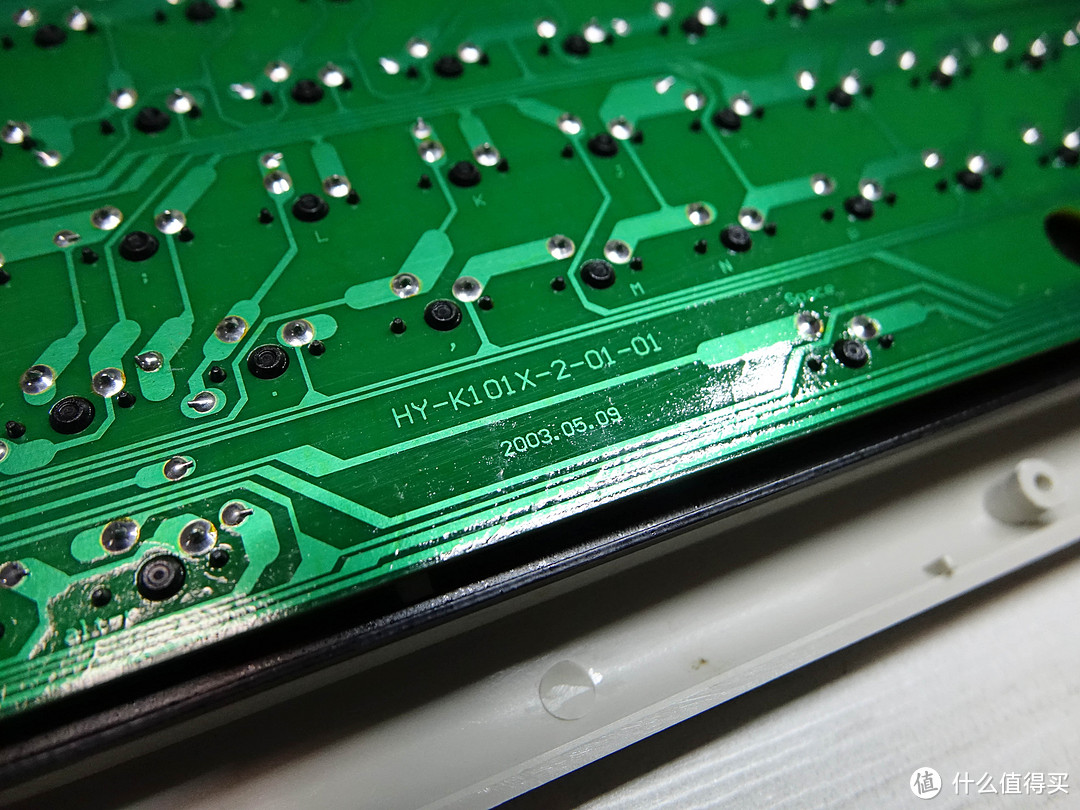

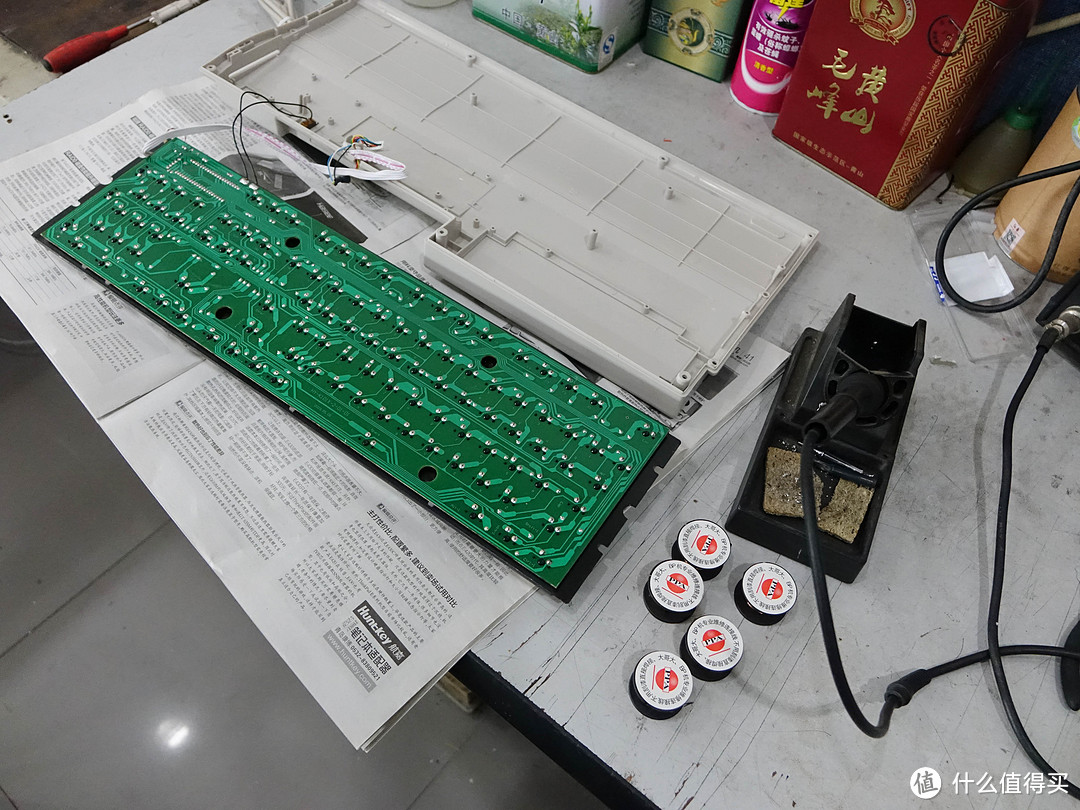

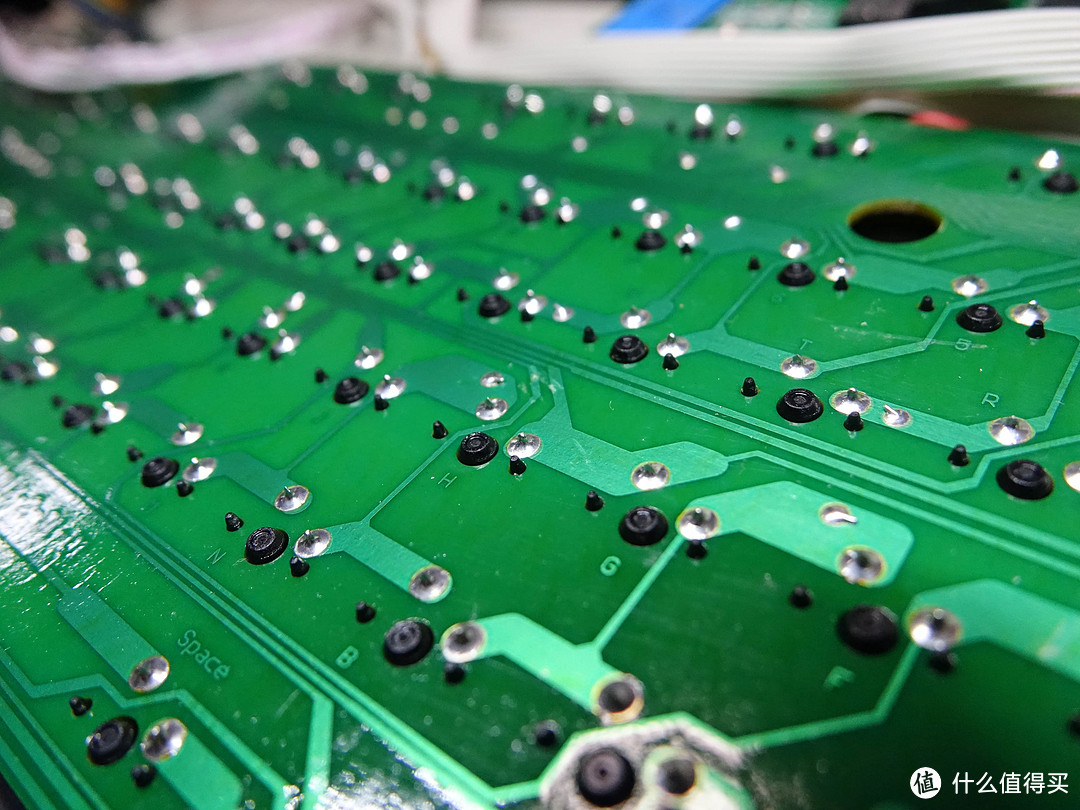

▲PCB做工方面也中规中矩，焊点个人感觉并不是很饱满。PCB出厂日期为2003年5月9日，相比其他老古董看起来这国光键盘还是非常年轻的。

▲键盘钢板看起来崭新如初。

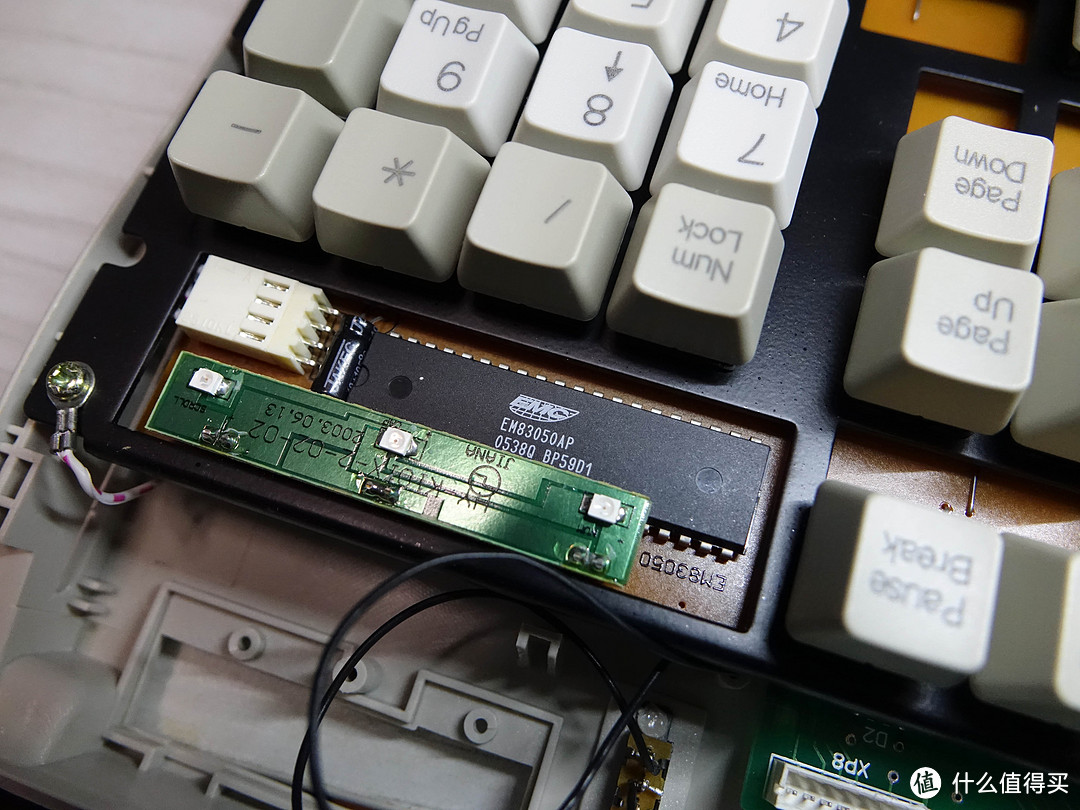

▲键盘主控则采用了与实达一样EM83050AP芯片。

3. 作死-改造

这次改造准备把键盘改成优联无线，说实话虽然看到很多人改造过但是自己第一次改造优联心里还是没底（话说别问我这么简单的改造为什么心里没底，我当年学的可是园林绿化全新国光终端机械键盘CJ9009K及其优联无线改造），但幸好整个改造还是顺利完成。

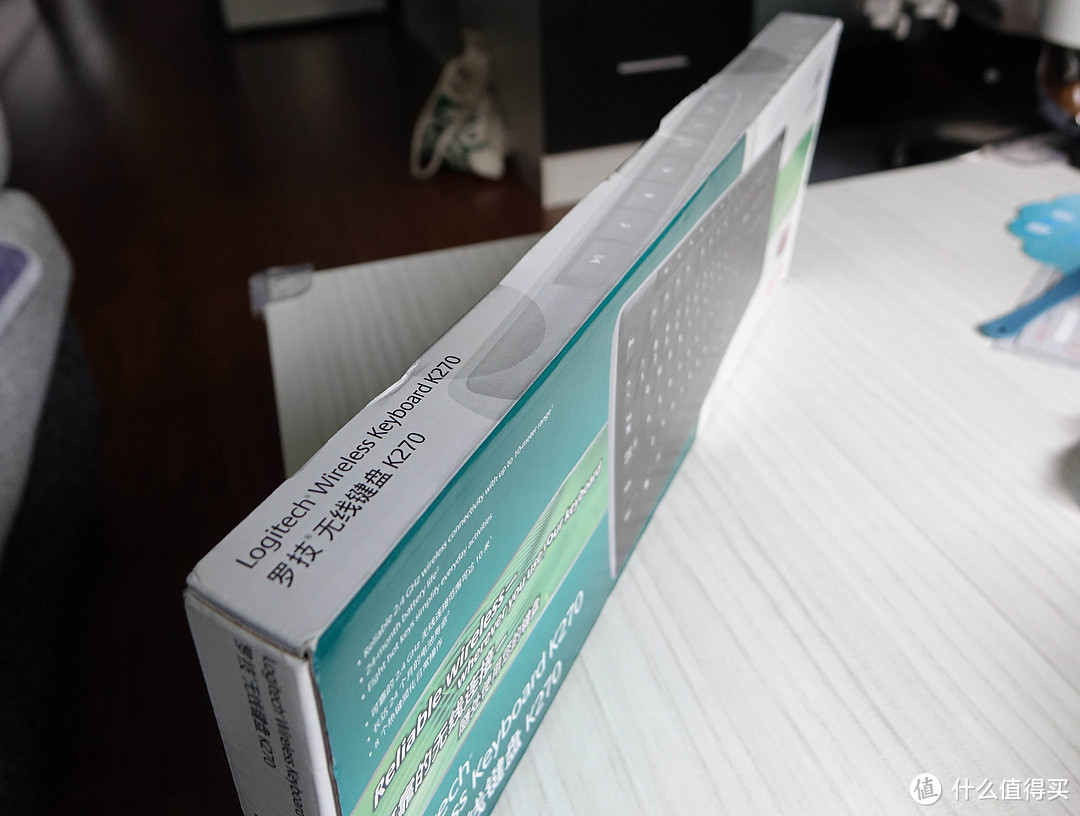

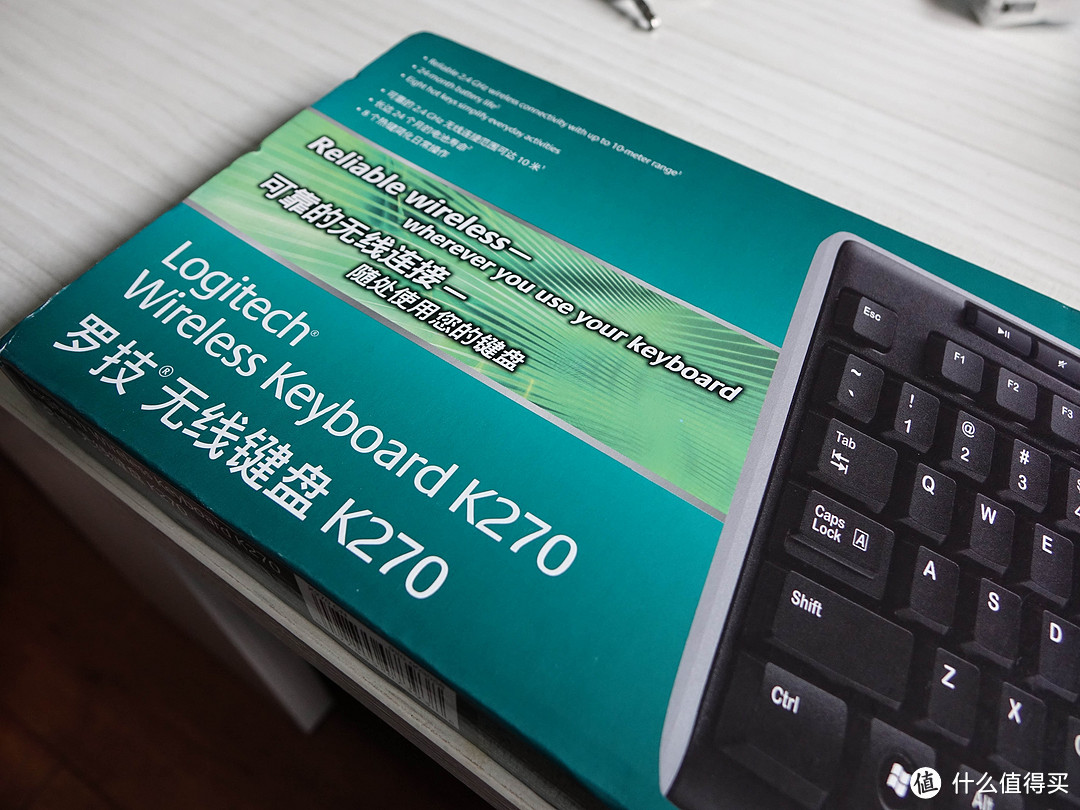

▲要改造优联无线首先得撸一把优联无线键盘，某宝闲鱼上转了半天，看到把70包邮全新罗技

[](https://pinpai.smzdm.com/1773/)

[

关注

](https://pinpai.smzdm.com/1773/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

K270，果然入手。等了2天后键盘到手发现果然是全新的。赞...

▲拆开罗技K270，取出里面的双层胶膜，拿万能表开始测芯片矩阵图，量了我整整3个小时，等我量好后有人告诉我他有现成的矩阵图全新国光终端机械键盘CJ9009K及其优联无线改造。

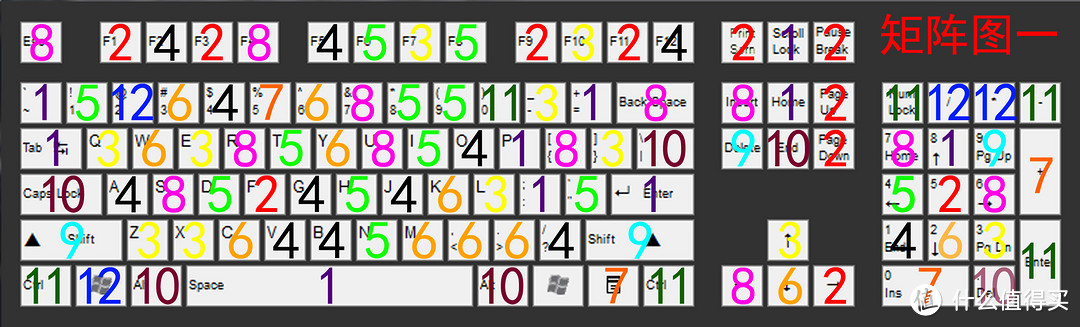

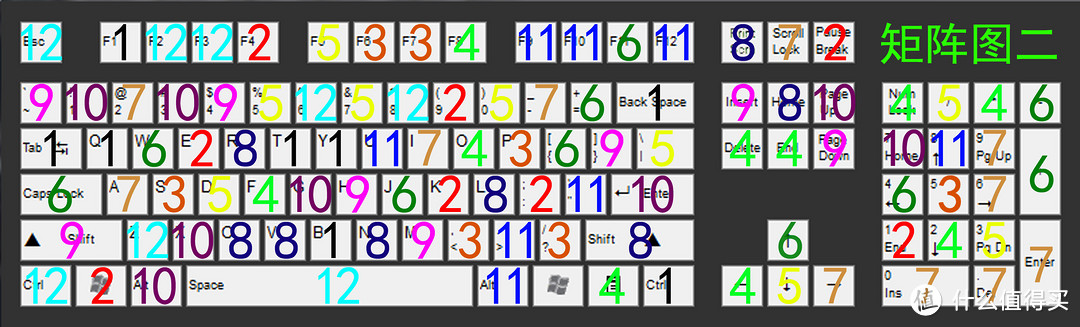

▲这是我量下来制作的傻瓜式K270矩阵图全新国光终端机械键盘CJ9009K及其优联无线改造（PS画图用了1个小时），大家就当作为福利吧。（K270批次不一样可能矩阵会有所不同大家注意下）

▲首先要把原线PCB上的走线全部切断以免短路。（切完后忘记拍照片了，最后才想起来，我是直接拿美工刀手起刀落结束。）

▲切完PCB，就是上家伙干！漆包线的伺候。

▲焊接过程中最好焊完一条线拿万能表打下看看触点通不通，以免后期触点不通再次重焊就很麻烦了(线飞得太多，新的线会从焊点上方走，重焊时会挡住下方焊点）。

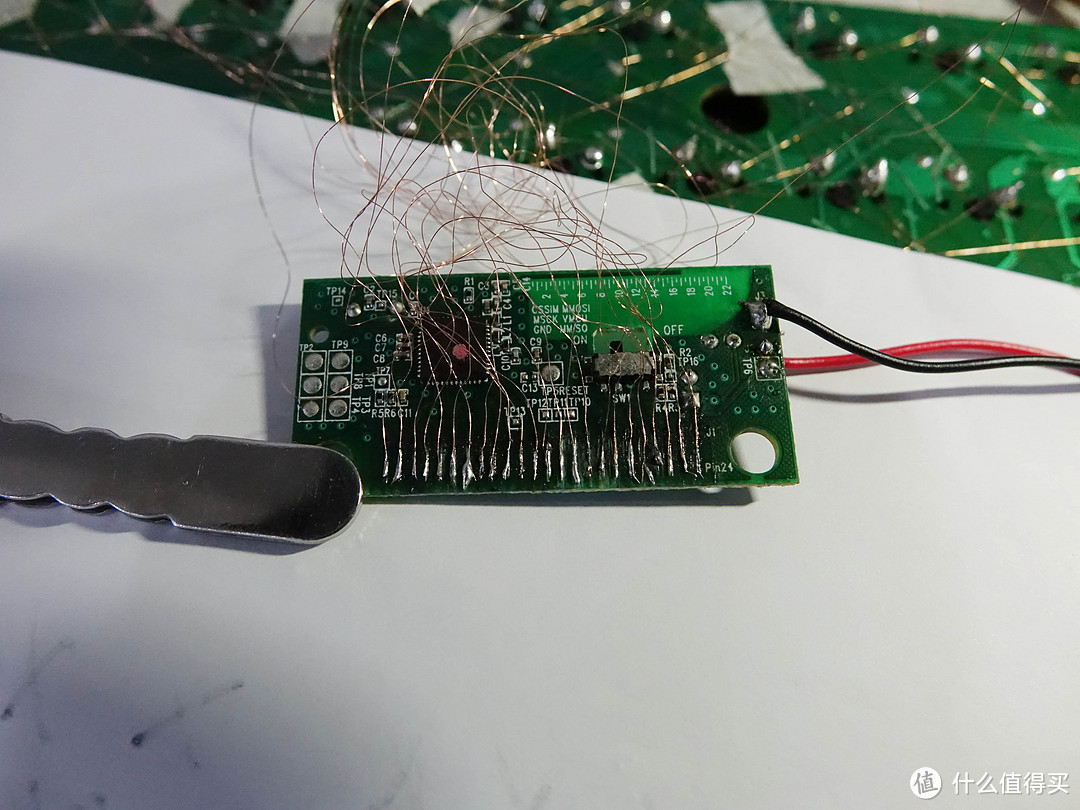

▲主控焊接时需把PCB上的触点用刀片刮出铜线，这样焊锡才吸的住。

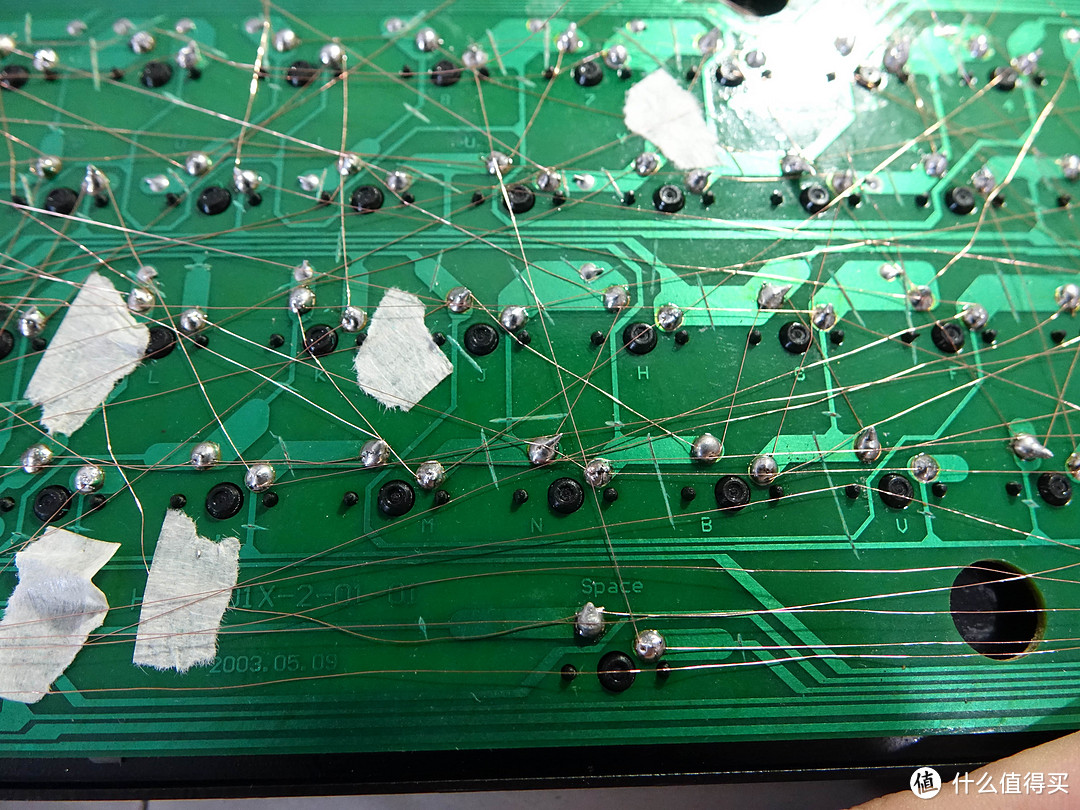

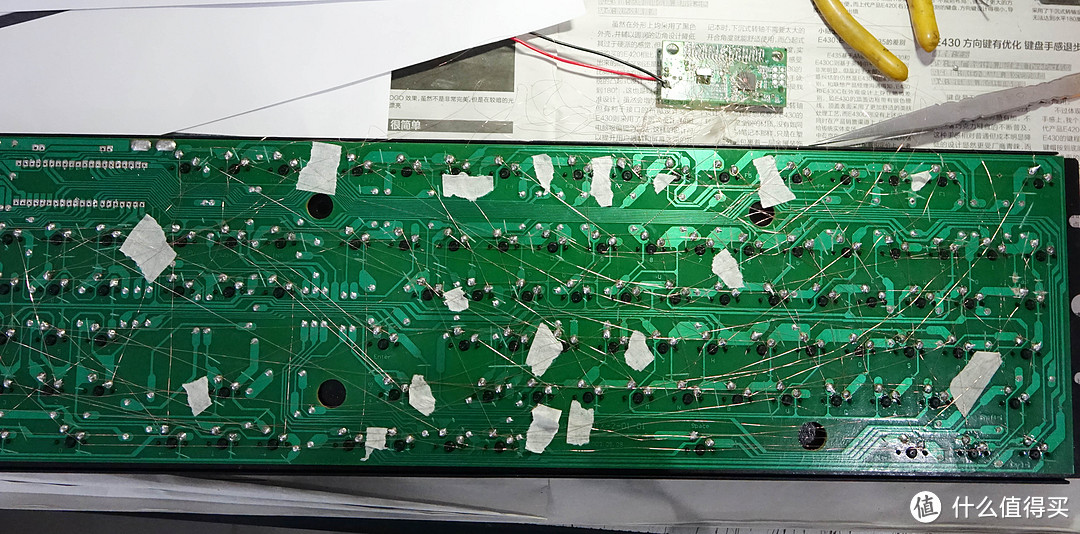

▲焊接完成时的样子。漫天的飞线，让我自己看得也如痴如醉... 全新国光终端机械键盘CJ9009K及其优联无线改造

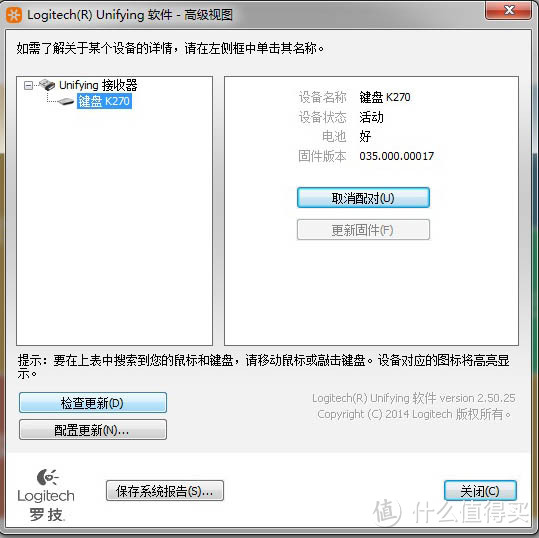

▲接下来先要先测试，Unifying正确识别主控。

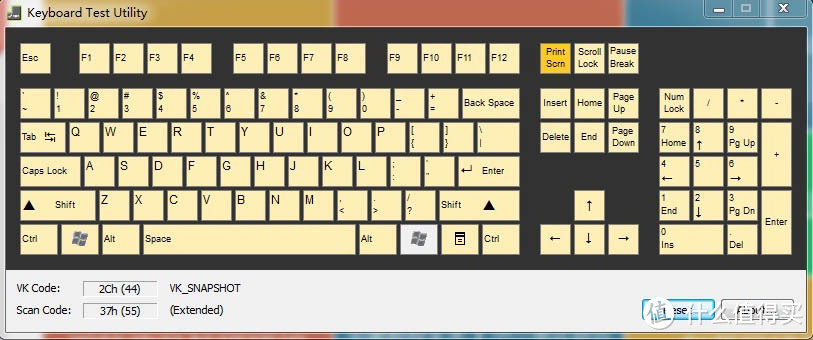

▲经测试所有键位均正常。（你别想一次成功那是不可能的，测试时候有问题是非常正常的，有不对的地方拿万能表慢慢测吧）

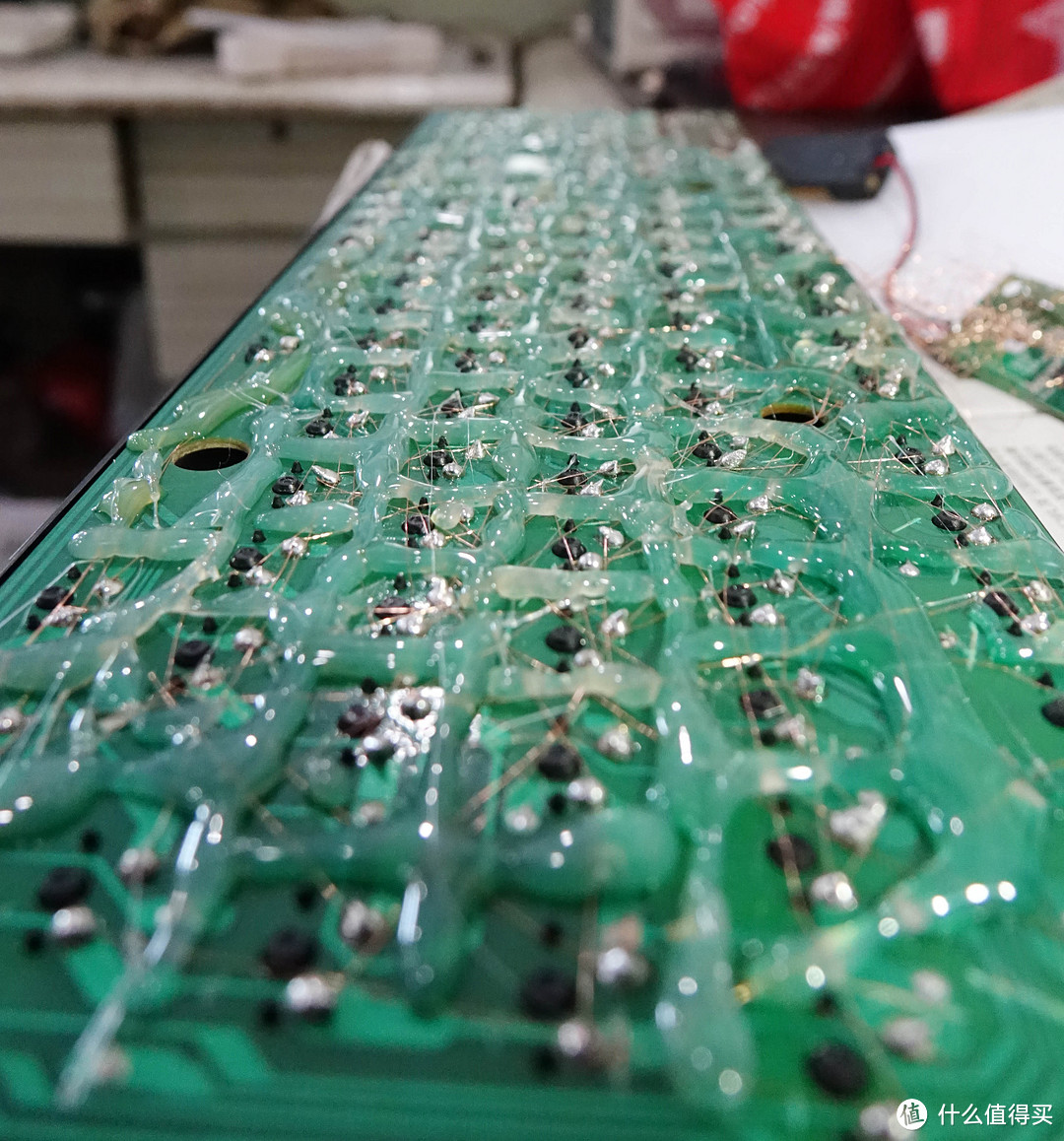

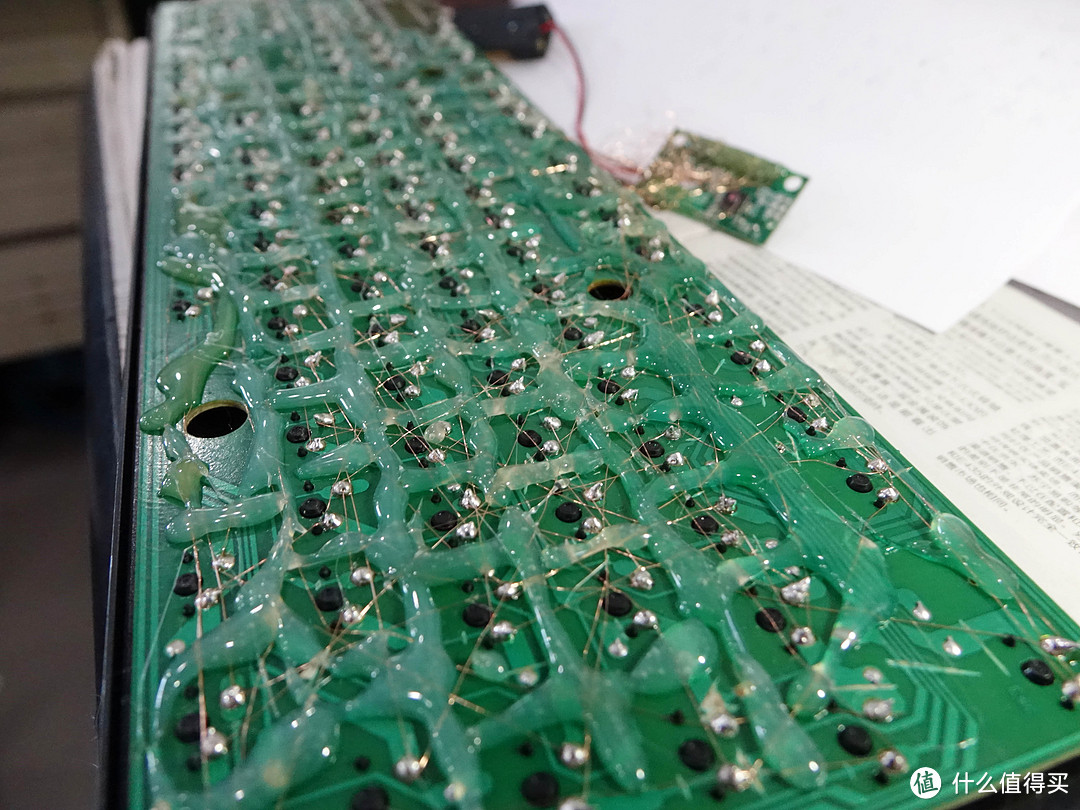

▲测试通过后，拿热熔胶固定所有飞线，记得最好把焊点露出来以方便以后有问题维修。

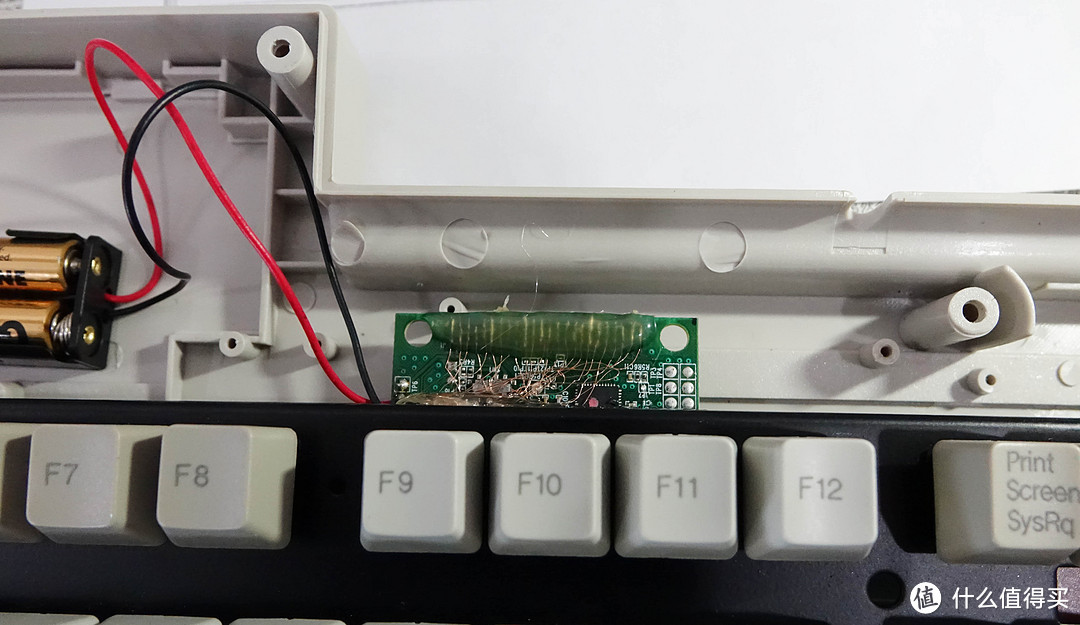

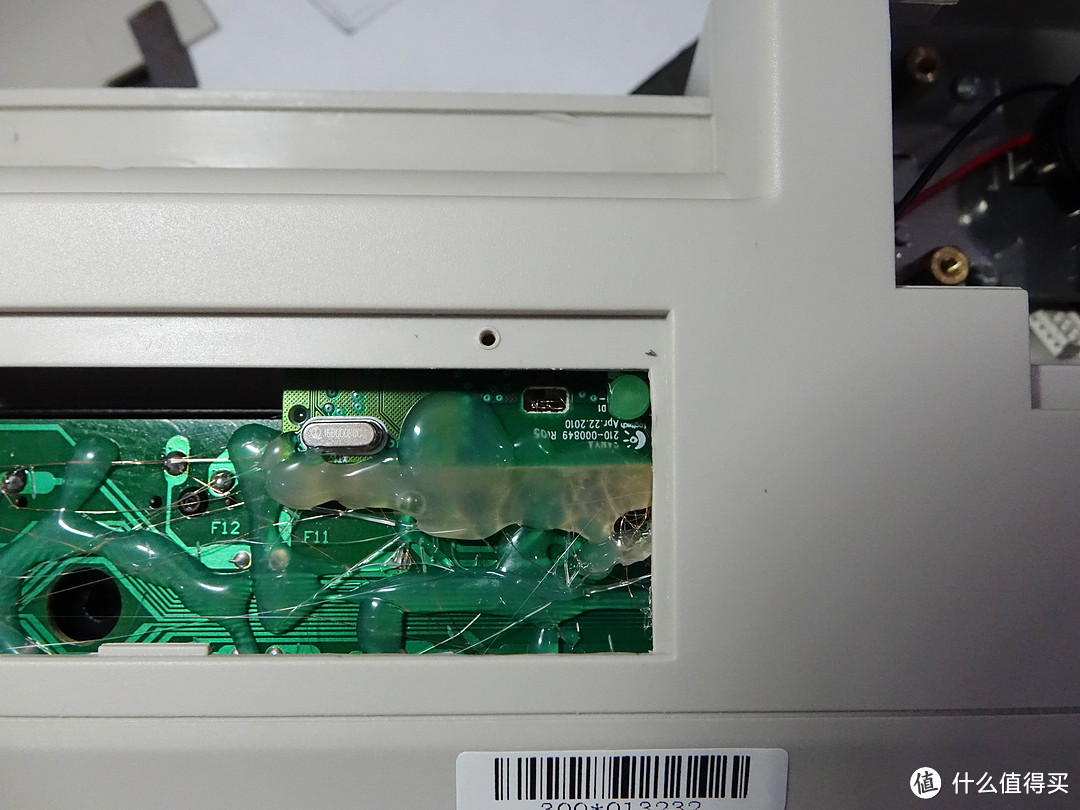

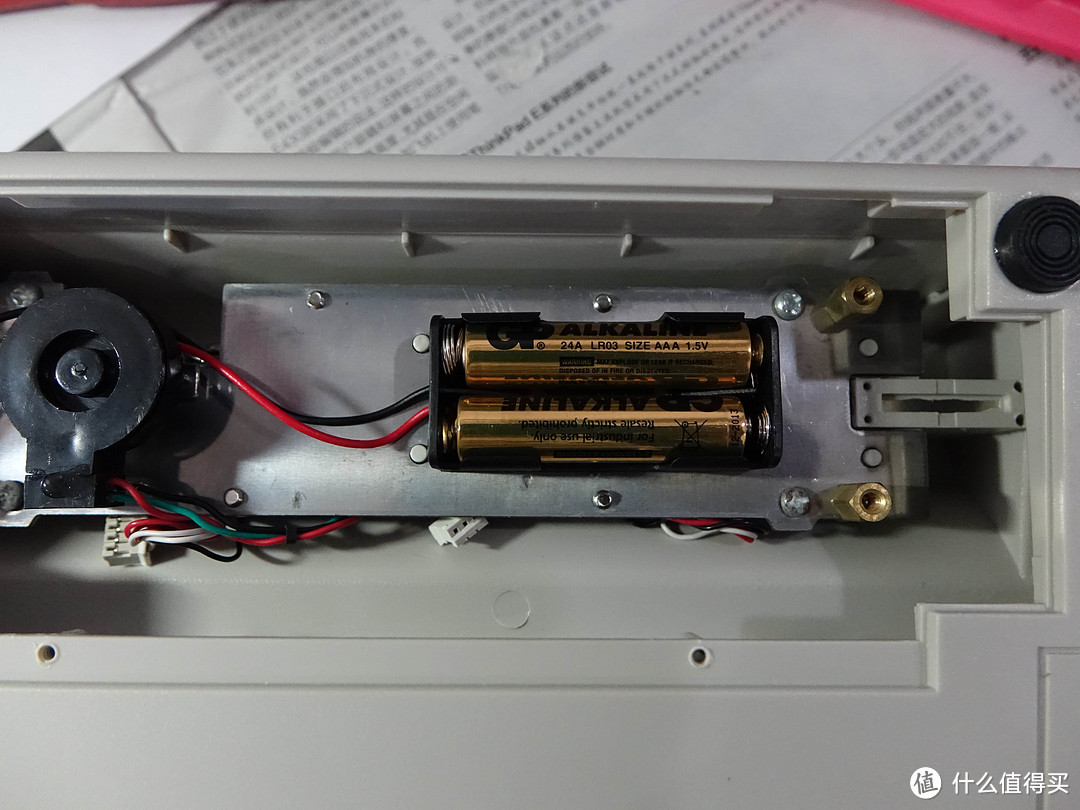

▲前面开箱时候提起过，背面有三快仓盖，这时候就可以利用了，电池盒用的3M强力胶粘住，更换电池只需打开右边仓盖就行，打开中间仓盖可以调节主控电源开关。键盘内原先其他所有主板均被我拆除。

▲最后完工。

4. 改造总结

可以整个改造过程焊接部分相当虐(zuo)心(si),104个轴体208个触点，加上主控24个触点，一共232个焊点，还不算改造过程中的意外情况，我花了3天整整10多个小时才焊完。反正我是打死不会再改第二把了，我记得上回评论区看到有人说自己改了16把，真心让我佩服的五体投地。罗技优联无线技术还是非常赞的，延迟方面基本感觉不到，当然对于某些敏感的游戏玩家还是有区别的。而优联最强大的地方还是其续航能力，有撸友说可以2年不换电池。产品整个改造完全是因为自己闲的的无聊之作，K270的矩阵图算是作为本原创的福利吧，大家对于改造方面有什么疑问可以在评论区询问我会在能力内解答（谁叫我学的园林专业呢？）**

PS：下期晒物预告：虽然连续晒了2把老货键盘，但是怎么能少了机械键盘真正的老祖宗IBM MODEL M呢？老祖宗现在已到手，先等我缓几天后再晒。
