 Altium Designer的PCB定位槽制作

1、使用焊盘代替。

   操作很简单,但孔壁有镀铜。

2、定位孔制作。

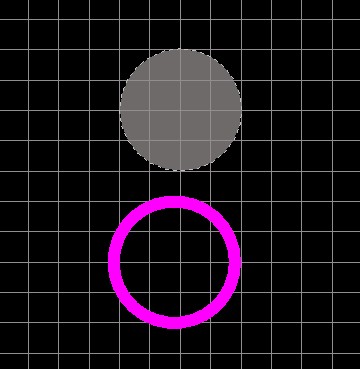

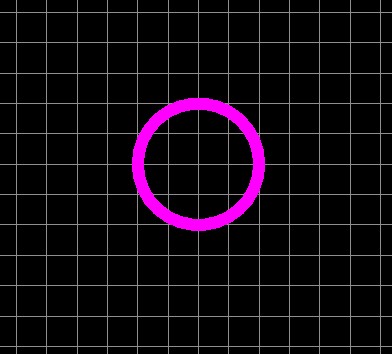

   先在Keep-Out layer放置一个需要大小的圆,

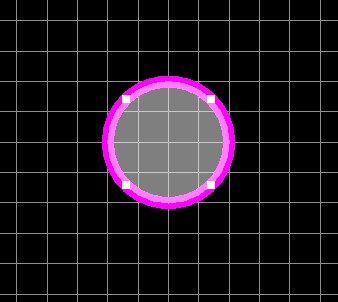

  然后按快捷键T-V-T,这时候如果单击圆的里面,可以看到圆的里面有一灰影,双击圆里面的双影,

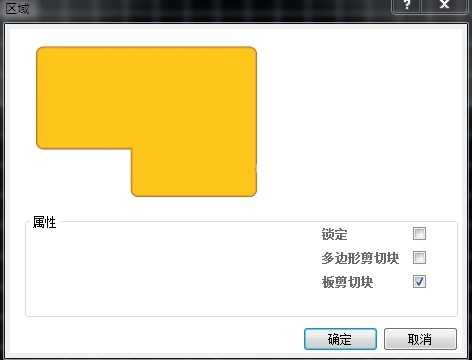

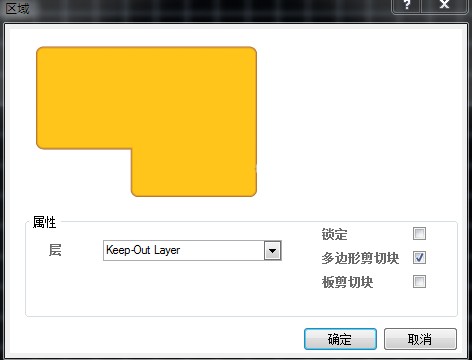

  会出现“区域”界面,



  选择“板件切块(cutout)”再按确定,



  设置成功

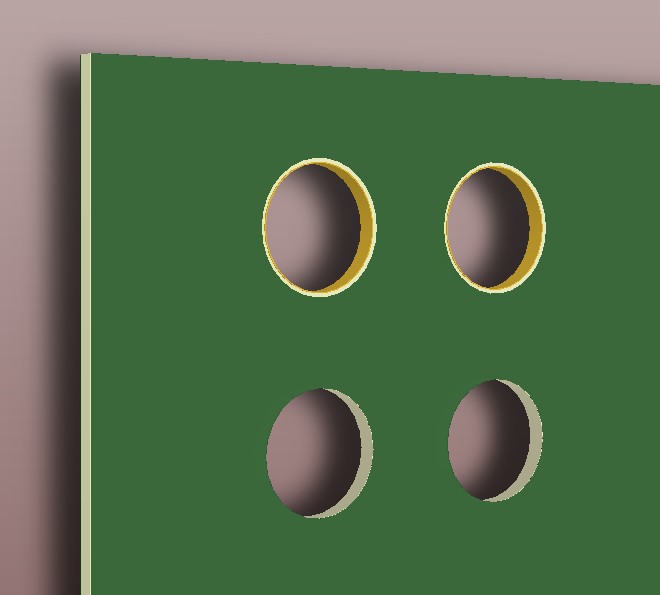

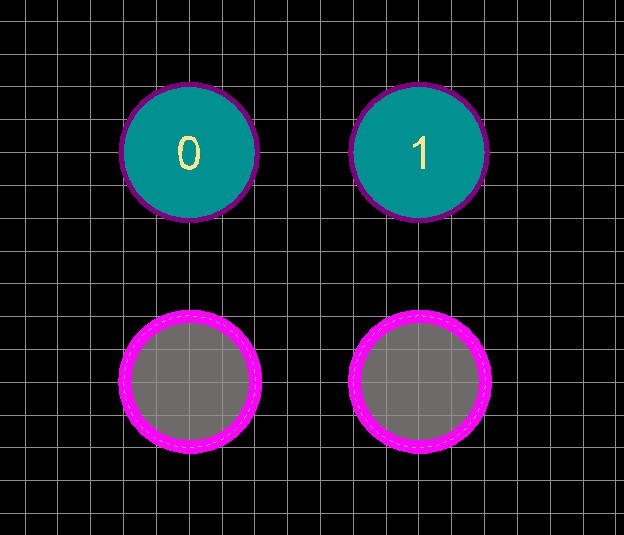

  下边是两种设置的效果对比,上边两个孔是焊盘,下边是定位孔
