Kicad是一套工具的名称,也是工程管理器的名称。Kicad用于绘制PCB,由工程管理器(Kicad)、原理图编辑器(eeschema)、元器件库编辑器(libray editor)、PCB图编辑器(pcbnew)、封装(库)编辑器(footprint editor)等工具构成。
1.1 原理图、元器件库、PCB图和封装库的区别与联系
原理图库中存放着各中元器件,封装库中存放着各种封装。绘制原理图需要从元器件库添加元器件,原理图体现各个元器件之间的连接关系,只有元器件的引脚具有连接作用,所以元器件间的连接实际是元器件引脚之间的连接。绘制了原理图后,需要为原理图中的各个元器件匹配封装,此时需要用到封装库。封装中具有连接作用的是焊盘,匹配正确的封装,其焊盘与元器件引脚意义对应,焊盘间的连接也与元器件引脚的连接关系相同。绘制PCB图的一个重要环节便是从原理图导入封装和连接关系。封装主要体现元器件的实际的引脚排布和占用的电路板的面积。PCB图体现电路板的大小和形状、实际元器件的排布、实际导线的排布等。

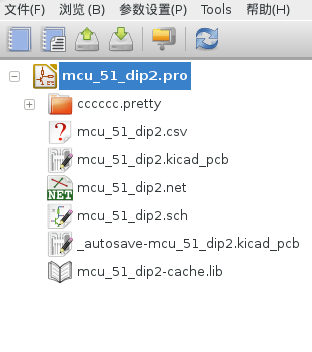

1.2.1 专用文件
工程文件由工程管理器创建,以“.pro”为扩展名;
原理图通过原理图编辑器绘制,保存原理图的文件以“.sch”为扩展名;
元器件、元器件库分别由元器件库编辑器绘制和创建,并保存在一个文件中,扩展名为“.lib”;
在原理图编辑器和PCB编辑器间传递信息的网表文件以“.net”为扩展名;
PCB图通过PCB图编辑器绘制,保存PCB图的文件以“.kicad_pcb”为扩展名;
封装、封装库分别由封装编辑器绘制和创建,封装库是以“.pretty”为扩展名的目录,封装保存在以“.kicad_mod”的文件中,并挂在封装库下;
与自动布线有关的两个文件分别以“.dsn”“.ses”为扩展名。
1.2.2 通用文件
PDF、SVG和Postcript,原理图、元器件、PCB图、封装、3D模型都可以打印到pdf文件;
图片文件(png、jpg),元器件、3D模型都可以生成图片文件;
光绘文件(gerber),PCB图可生成。
1.3 坐标与网格
坐标即平面直角坐标,不过又与一般的直角坐标有些区别,即纵坐标向下为正增长。在此应该解释,kicad会显示Z坐标,但目前其值是固定,故编者认为是平面直角坐标。坐标分两种,绝对坐标和相对坐标。绝对坐标的原点固定或相对固定,原理图编辑器和PCB图编辑器中的绝对坐标原点在图纸的左上角不远处,其中原理图编辑器图的绝对坐标原点图纸外围矩形框的左上角,元器件库编辑器和封装库编辑器的绝对坐标原点在交叉线交叉处。相对坐标的原点可变动,默认原点与绝对坐标一致,相对坐标还会显示到原点的距离。网格量化坐标的取值,显示屏如棋盘所在的面板,网格则如棋盘。在kicad有网格的工具中,鼠标可以停留和作用在任意位置,伴随着鼠标的十字符号却只能停留和作用在网格上(棋盘交叉点),在kicad中,放置对象的位置由十字符决定。按空格将十字符号所在处设为相对坐标原点。网格大小相当与棋盘两个相邻交叉点的距离,单位有三种,英寸(inch)、毫英寸(mil)和毫米(mm),它们的关系为:0.1inch=100mil=2.54mm,右击有网格的地方设置网格大小。十字符号的坐标和单位实时的显示在屏幕下方,X、Y、Z为绝对坐标,dx、dy、dist为相对坐标,dist是十字符号到相对坐标原点的距离。
1.4 快捷操作(快捷键)

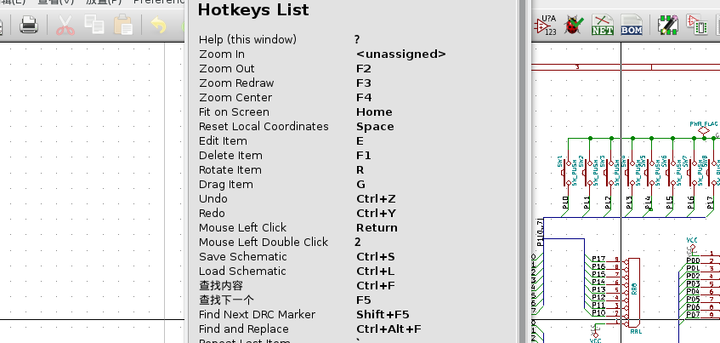

kicad的各个工具都有快捷操作,各个工具间有相同的快捷操作,也有不同的快捷操作。与快捷操作对应的按键称之为快捷键,快捷操作是固定的,快捷键却是能够自定义的,在各个工具的参数设置菜单中设置快捷键。快捷操作和快捷键很多,难以记忆,按“?”打开快捷操作快捷键列表,各个工具的快捷操作不完全相同,所以打开的列表也不完全相同。因输入“?”需要借助“shift”,所以也可以认为“shift+?”打开列表。
我们把一切可以操作的符号称为对象,选中对象只需将鼠标移动到对象上即可,无需单击。也就是说,将鼠标移动到对象上,按下快捷键即可操作对象。
