描述

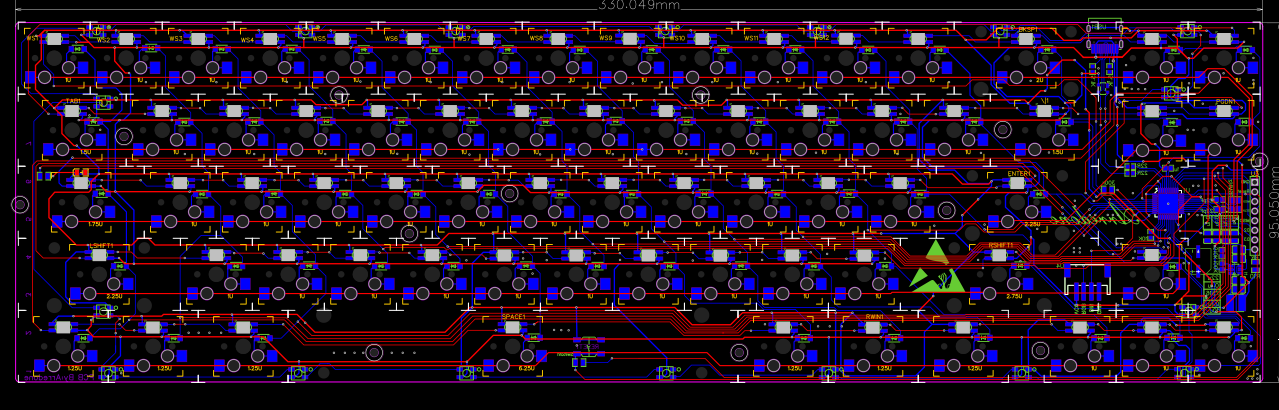

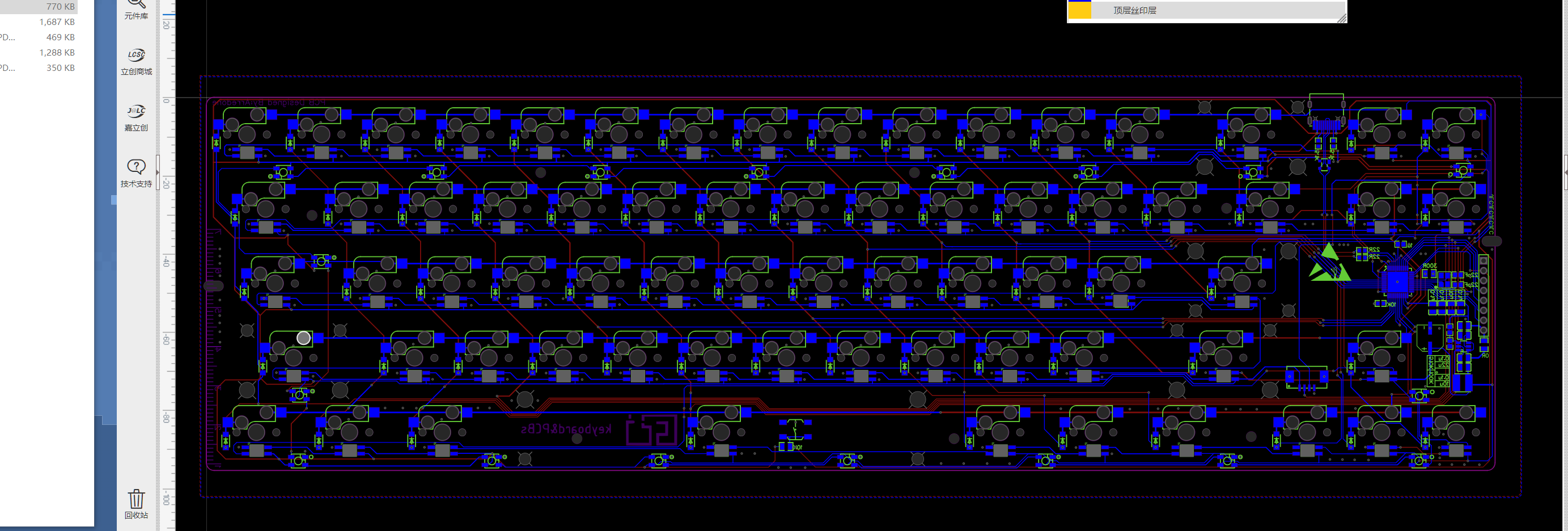

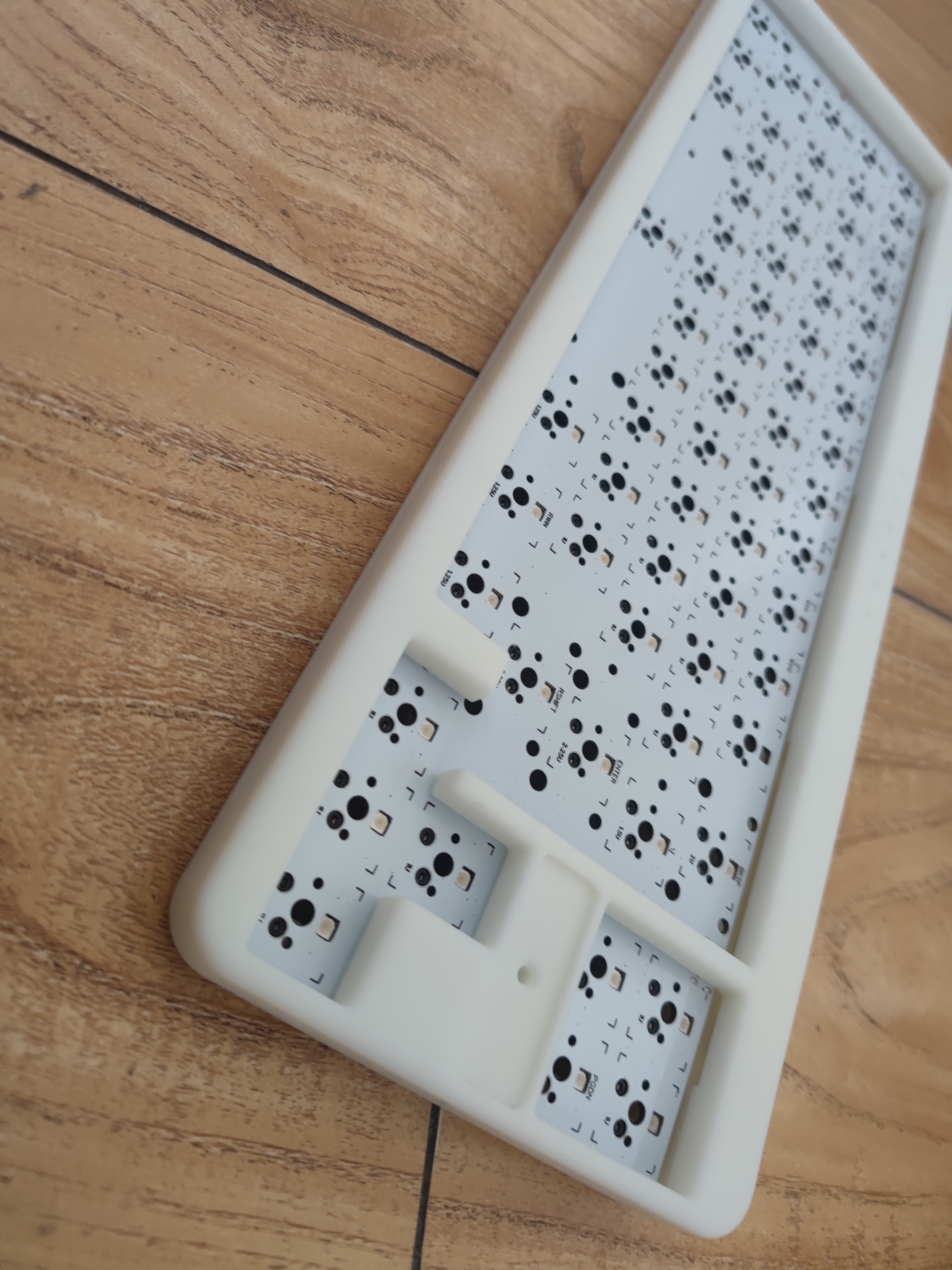

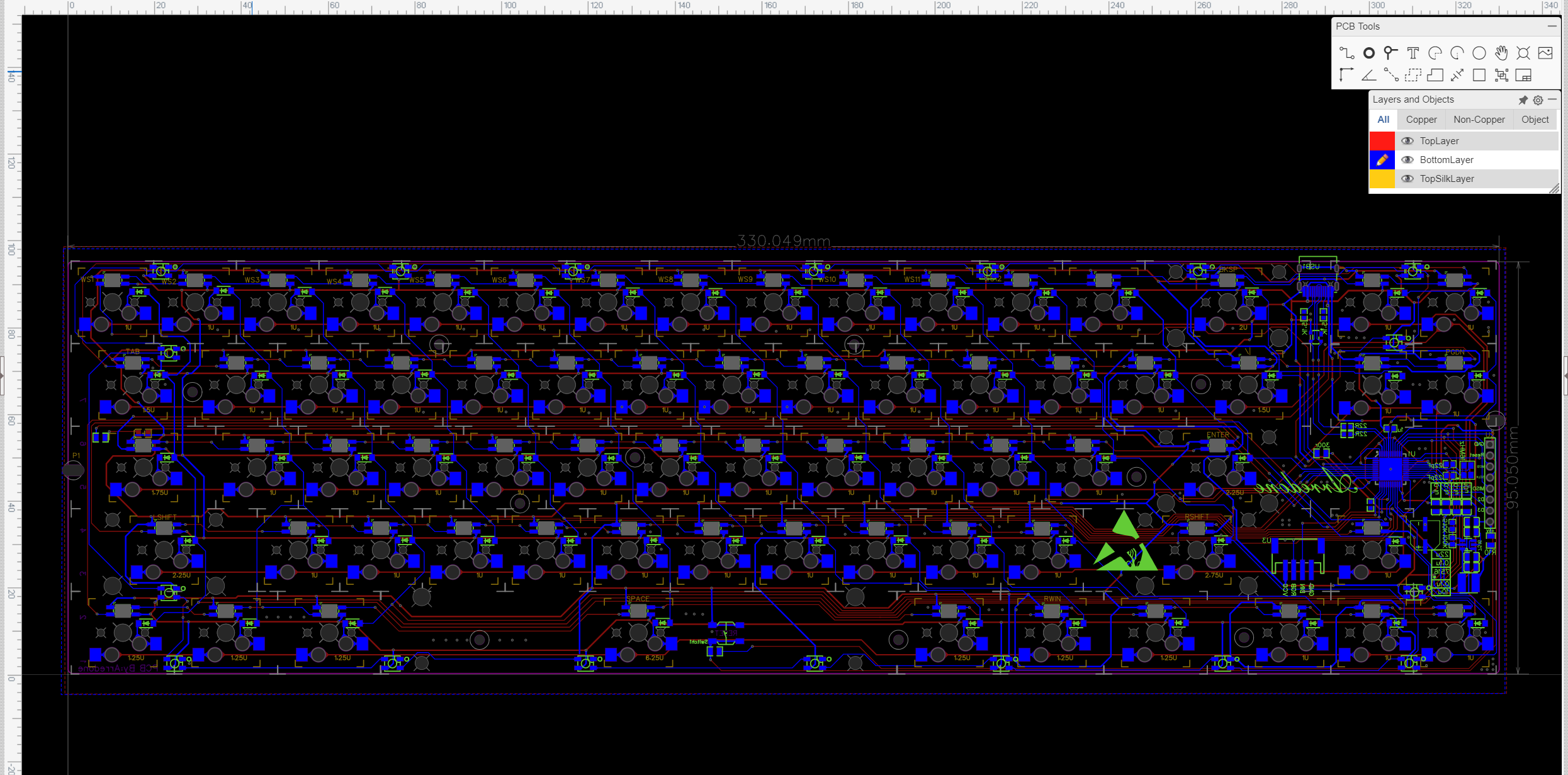

一款使用32U4方案的机械键盘,68Layout,已经多次打样验证.仅供参考学习,禁止商业,如需要可与作者联系.

这款适合已经有很多经验的Diyer制作和交流学习,新手可能会遇到诸多问题,尤其是焊接的问题.

文档

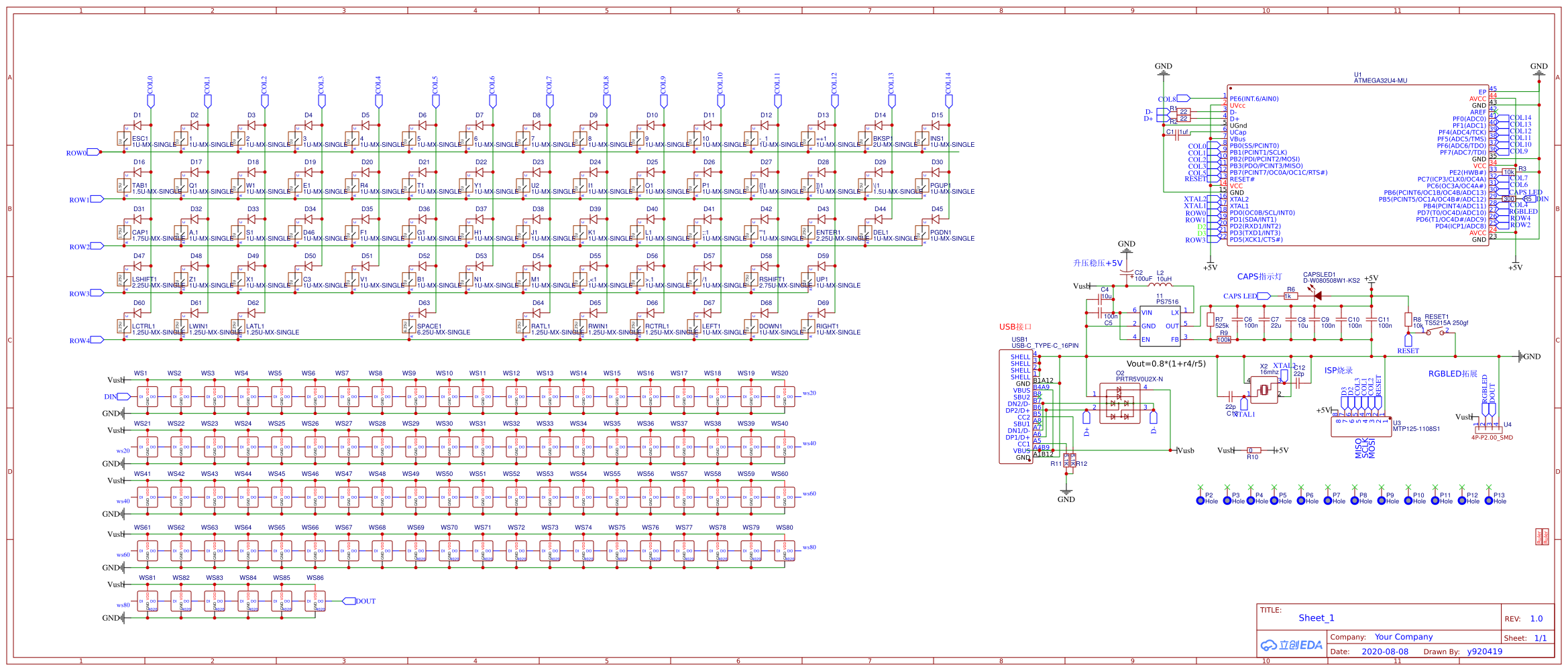

68_Keyboard_SCH

在编辑器中打开

68_Keyboard

在编辑器中打开

BOM

ID

Designator

Footprint

Quantity

1

O2

SOT-143_L2.9-W1.3-P1.92-LS2.3-BL

1

2

P3,P11,P10,P13,P12,P7,P2,P9,P4,P5,P6,P8

MOUNTINGHOLE_2.2MM_M2

12

3

U4

SMD_4P-P2.00_A2001WR-S-4P

1

4

X2

OSC-SMD_4P-L3.2-W2.5-BL

1

5

USB1

USB-C_TYPE-C_16PIN

1

6

U3

HDR-TH_8P-P2.54-V

1

7

U1

QFN-44_L7.0-W7.0-P0.50

1

8

R9

0603

1

9

R2,R1

R0603

2

10

R7

0603

1

11

R3

R0603

1

12

R8

R0805

1

13

R6

R0805

1

14

CAPSLED1

LED0805-RD

1

15

/1,,<1,M1,N1,B1,V1,C3,X1,Z1,PGDN1,DEL1,'"1,;:1,L1,K1,J1,H1,G1,F1,D46,S1,3,]}1,{[1,P1,O1,I1,U2,Y1,T1,R4,E1,W1,Q1,INS1,=+1,-_1,10,8,7,6,5,4,2,1,RIGHT1,ESC1,DOWN1,UP1,PGUP1,>,A

1U_MX

52

16

9,LEFT1

1U_MX

2

17

C2

CAP-SMD_BD6.3-L6.6-W6.6-RD

1

18

LCTRL1,LWIN1,LATL1,RATL1,RWIN1,RCTRL1

1.25U_MX

6

19

CAP1

1.75U_MX

1

20

WS30,WS1,WS2,WS56,WS3,WS4,WS5,WS6,WS7,WS8,WS9,WS10,WS11,WS54,WS12,WS65,WS13,WS14,WS15,WS16,WS17,WS18,WS19,WS20,WS21,WS22,WS23,WS24,WS66,WS25,WS62,WS26,WS27,WS28,WS29,WS61,WS31,WS32,WS33,WS34,WS35,WS36,WS67,WS37,WS38,WS68,WS39,WS40,WS41,WS42,WS43,WS44,WS45,WS46,WS47,WS48,WS53,WS49,WS63,WS64,WS55,WS52,WS60,WS59,WS58,WS50,WS51,WS57

WS2182B_3528 反贴

68

21

BKSP1

2U_MX

1

22

RSHIFT1

2.75U_MX

1

23

R10

R0805

1

24

11

SOT23-6

1

25

R12,R11

R0603

2

26

R5

R0805

1

27

D50,D51,D14,D15,D52,D53,D54,D55,D56,D57,D58,D59,D45,D44,D43,D42,D41,D40,D39,D38,D37,D36,D35,D34,D33,D32,D31,D16,D17,D18,D19,D20,D21,D22,D23,D24,D25,D26,D27,D28,D29,D30,D60,D61,D1,D2,D3,D4,D5,D6,D7,D8,D9,D10,D11,D12,D13,D62,D63,D64,D65,D66,D67,D68,D69,D47,D48,D49

SOD-123_L2.8-W1.8-LS3.7-RD

68

28

C9,C6,C10,C11

C0805

4

29

C7

C0805

1

30

C5

C0805

1

31

C4

C0805

1

32

C13,C12

0603

2

33

C8

C0805

1

34

C1

0603

1

35

RESET1

SW-C388295

1

36

TAB1,\|1

1.5U_MX

2

37

L2

IND-SMD_L4.0-W4.0

1

38

ENTER1,LSHIFT1

2.25U_MX

2

39

WS70,WS79,WS80,WS81,WS82,WS83,WS84,WS85,WS86,WS77,WS76,WS75,WS78,WS74,WS73,WS72,WS71,WS69

WS2812-3535

18

40

SPACE1

6.25U_MX

1

展开
