描述
- 本工程是用于验证立创商城8位微控制器ATMEGA32U4-AU（商城编号C44854）的方案验证板设计。
- 本设计是一个基于ATMEGA32U4微控制器的最小系统（leonardo最小系统）
- ATMEGA32U4微控制器是较为常用的键鼠模拟芯片，可用其开发自定义键鼠，也可像Arduino Micro系列一样进行开发。
- 本设计主要包括电源电路，晶振电路，复位电路，烧录接口，micro数据传输电路，等外围辅助电路。并将所有可用接口全部引出，便于开发设计。
- 本设计兼容Arduino Micro系列开发板，可实现绝大部分功能，可开发一系列键盘鼠标等，例如常用的104键键盘，客制化精品GH60键盘，亦可开发较为冷门的配列，如96键、87键、75键、64键键盘等。更可以自定义键盘配列进行开发，并且易于编程。
- 更小的体积，能让你开发时更加大胆！创造奇迹吧！
此为2.0升级版，改进上个版本出现的所有问题（包括线路信号优化，焊接问题，调试问题等），使本项目更加成熟。 具体改进:
- 改进线路之间的信号干扰，更加稳定。
- 重新布局，体积缩小，便于开发(3*3cm以内)
- 更换了micro接口，较上个工程相比手焊更加容易
- 更换两脚无源晶振，再也不用担心手焊弄坏晶振了
- 解决了上个版本中复位按键变自毁按键的问题 原版淘汰工程链接: https://oshwhub.com/XIN_sk/ATMEGA32U4-kai-fa-ban-yan-zheng-
注意啦，空片子是得烧BootLoader的哟，至于哪里有bl，去问问Arduino IDE吧。文件太大传不上来......555 偷偷告诉你们，立创的32U4自带BL……真香

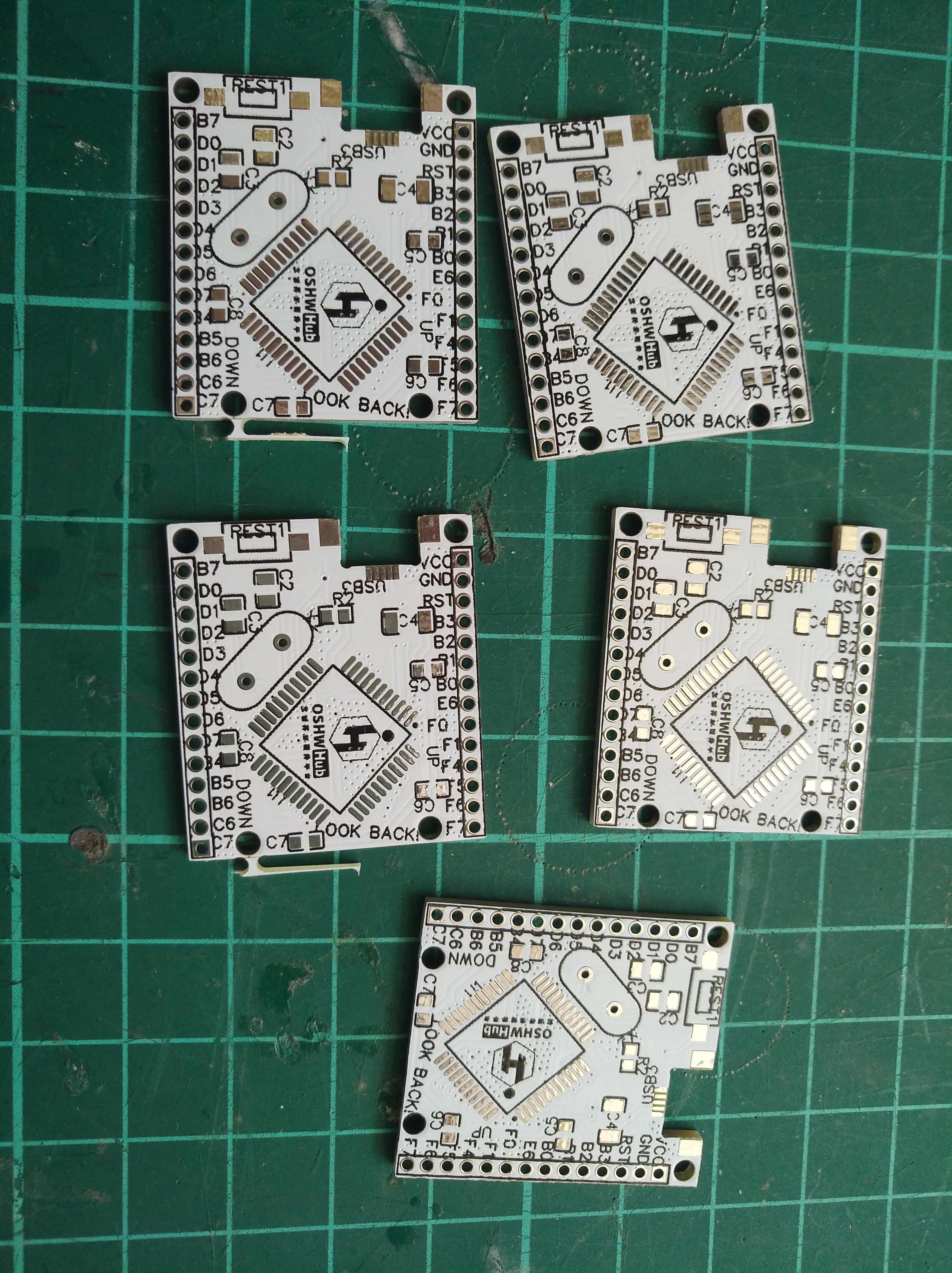

未焊接的空板子(有两片边没锣完，不知道怎么搞的……)
焊接好的成品

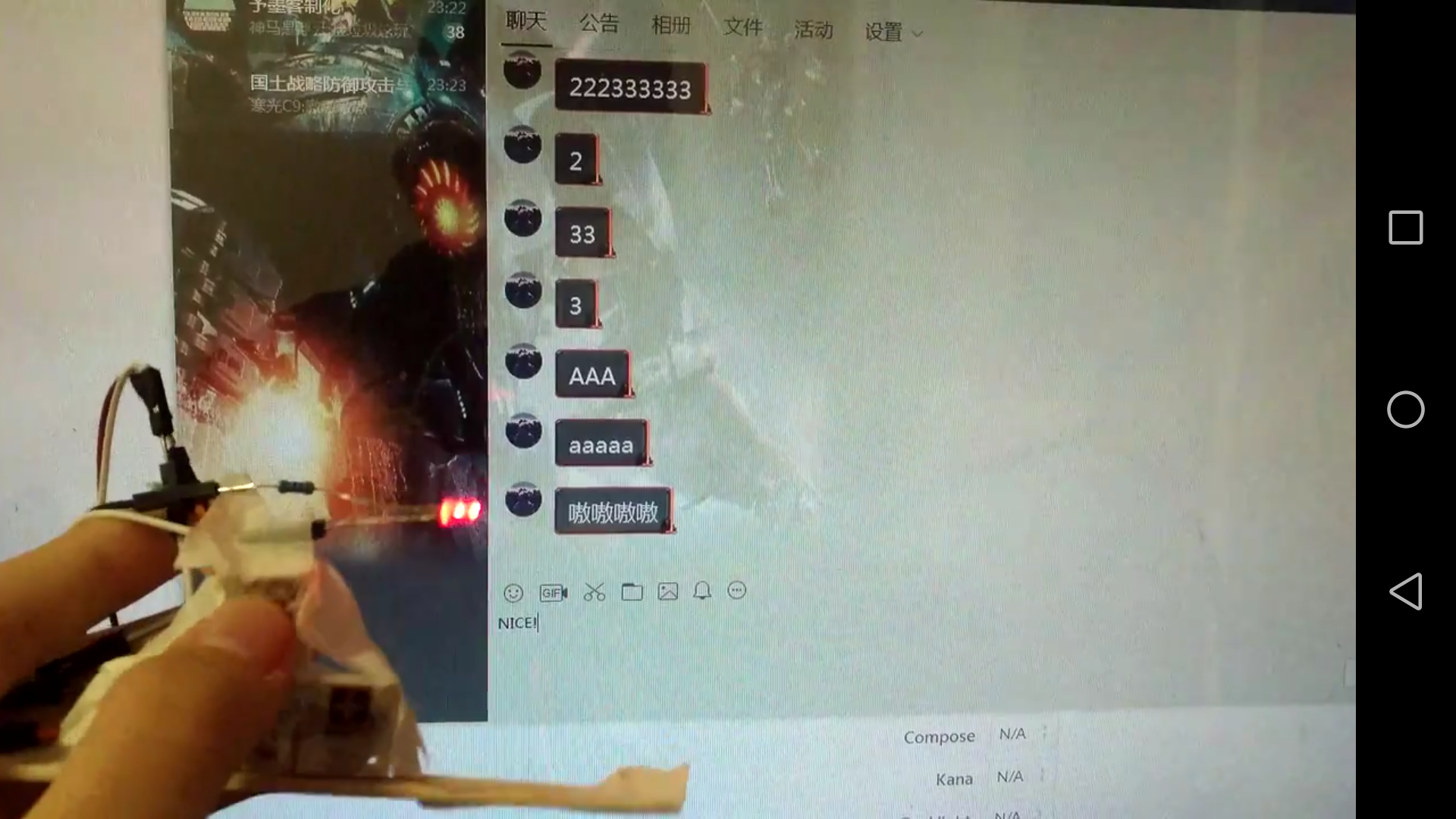

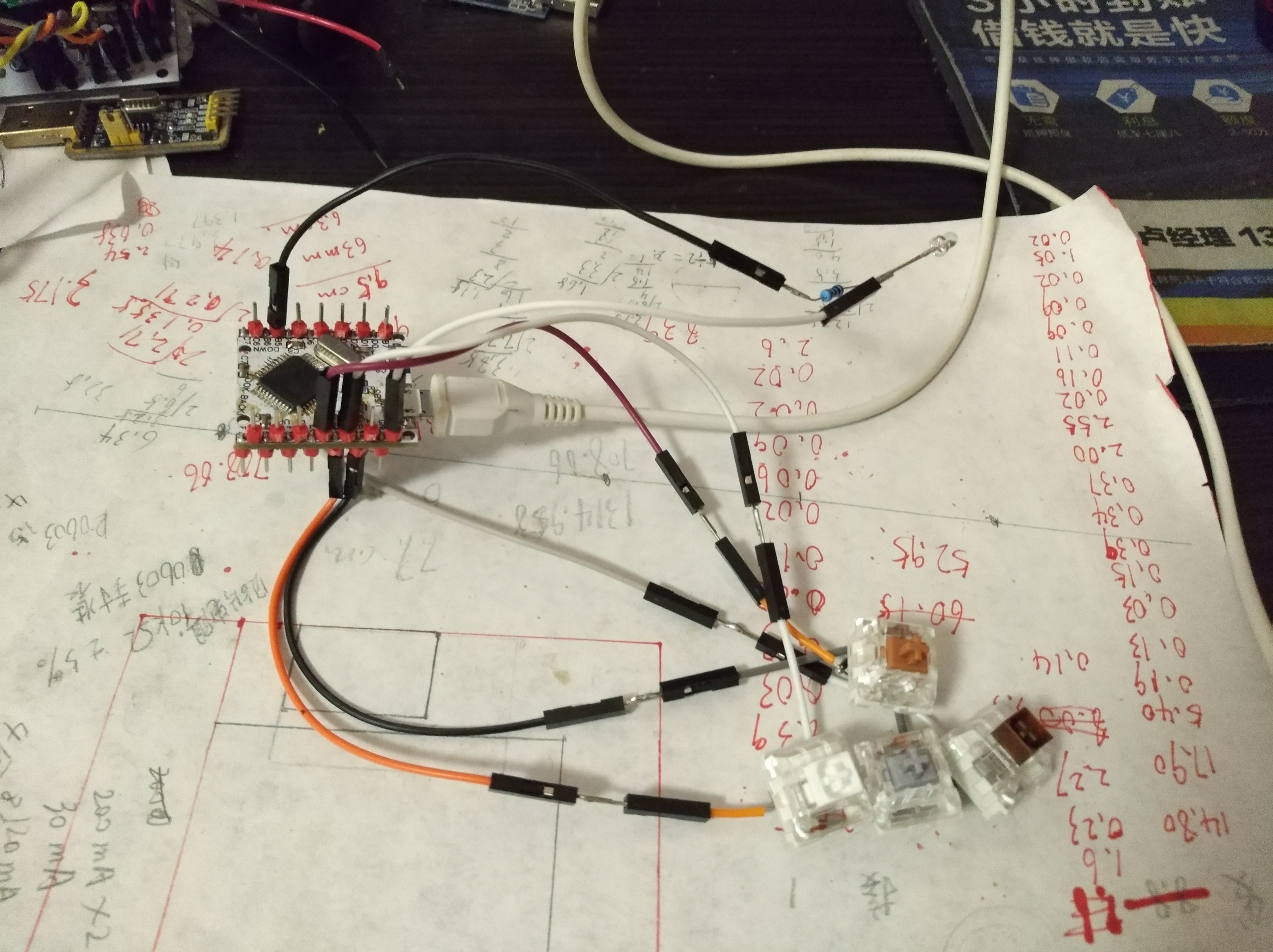

先做了个小键盘，实测可行
文档

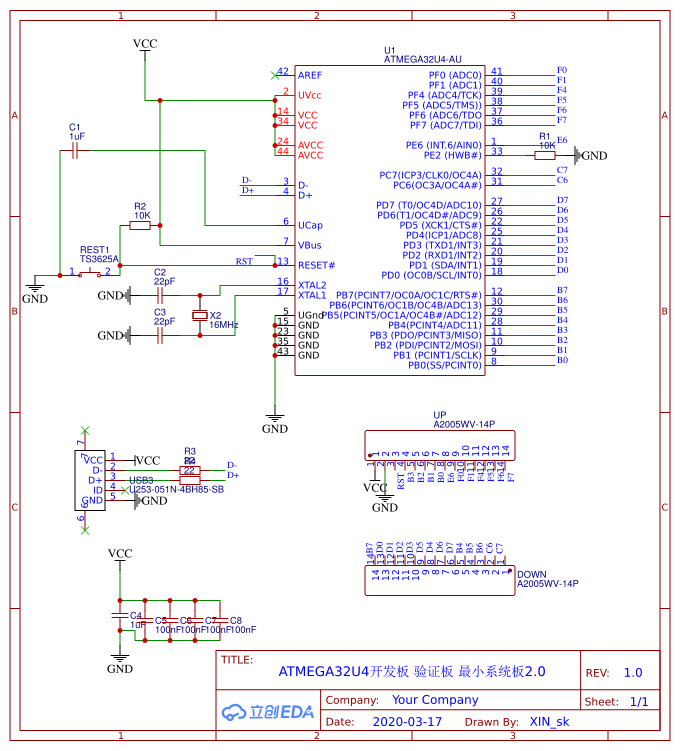

ATMEGA32U4开发板 验证板 最小系统板2.0
2.0！新的版本已经出现~
BOM
ID
Name
Designator
Footprint
Quantity
BOM_Manufacturer Part
BOM_Manufacturer
BOM_Supplier
BOM_Supplier Part
1
1uF
C4,C1
C1206
2
CGA5L3X7R1H105KT0Y0N
TDK
LCSC
C329965
2
TS3625A
REST1
KEY-SMD_L6.0-W3.5-LS8.4
1
TS3625A
SHOU HAN
LCSC
C398053
3
ATMEGA32U4-AU
U1
QFP-44_L10.0-W10.0-P0.80-LS13.2-BL
1
ATMEGA32U4-AU
MICROCHIP
LCSC
C44854
4
16MHz
X2
OSC-TH_L10.0-W4.5-P5.00
1
X49SD16MSD2SC
YXC
LCSC
C16212
5
22pF
C3,C2
C0805
2
0805CG220J500NT
FH
LCSC
C24658
6
100nF
C8,C5,C6,C7
C0603
4
CC0603KRX7R9BB104
YAGEO
LCSC
C14663
7
A2005WV-14P
DOWN,UP
HDR-TH_14P-P2.00-V
2
A2005WV-14P
Changjiang Connectors
LCSC
C225266
8
10K
R1,R2
R0603
2
RMCF0603JT10K0
Stackpole Elec
LCSC
C238881
9
22
R3,R4
R1210
2
RC1210JR-0722RL
YAGEO
LCSC
C326900
10
U253-051N-4BH85-SB
USB3
MICRO-USB-SMD_U253-051T-4BH85-SB
1
U253-051N-4BH85-SB
XKB Enterprise
LCSC
C319177
展开
工程成员
XIN-sk工程附件
- [
AVR烧录软件.zip
](https://oshwhub.com/attachments/2020/3/O3KPOpNLXaT1qsm5P9vsI2p5k2zWtIYSkaRnFSKw.zip)
- [
QMK固件烧录.zip
](https://oshwhub.com/attachments/2020/4/n72zf2TGamUUIOrJeg23hnG1Ds5gmGjrnt0DYRB3.zip)
