我已经更新了这个工程，详见我的主页，此版本已经淘汰不要再用了（手焊是真的难搞......）
1.本工程是用于验证立创商城8位微控制器ATMEGA32U4-AU（商城编号C44854）的方案验证板设计。
2.本设计是一个基于ATMEGA32U4微控制器的最小系统（leonardo最小系统）
3.ATMEGA32U4微控制器是较为常用的键鼠模拟芯片，可用其开发自定义键鼠，也可像Arduino Micro系列一样进行开发。
4.本设计主要包括电源电路，晶振电路，复位电路，烧录接口，micro数据传输电路，等外围辅助电路。并将所有可用接口全部引出，便于开发设计。
5.本设计兼容Arduino Micro系列开发板，可实现绝大部分功能，可开发一系列键盘鼠标等，例如常用的104键键盘，客制化精品GH60键盘，亦可开发较为冷门的配列，如96键、87键、75键、64键键盘等。更可以自定义键盘配列进行开发，并且易于编程。
接下来是翻车现场：（勿喷）

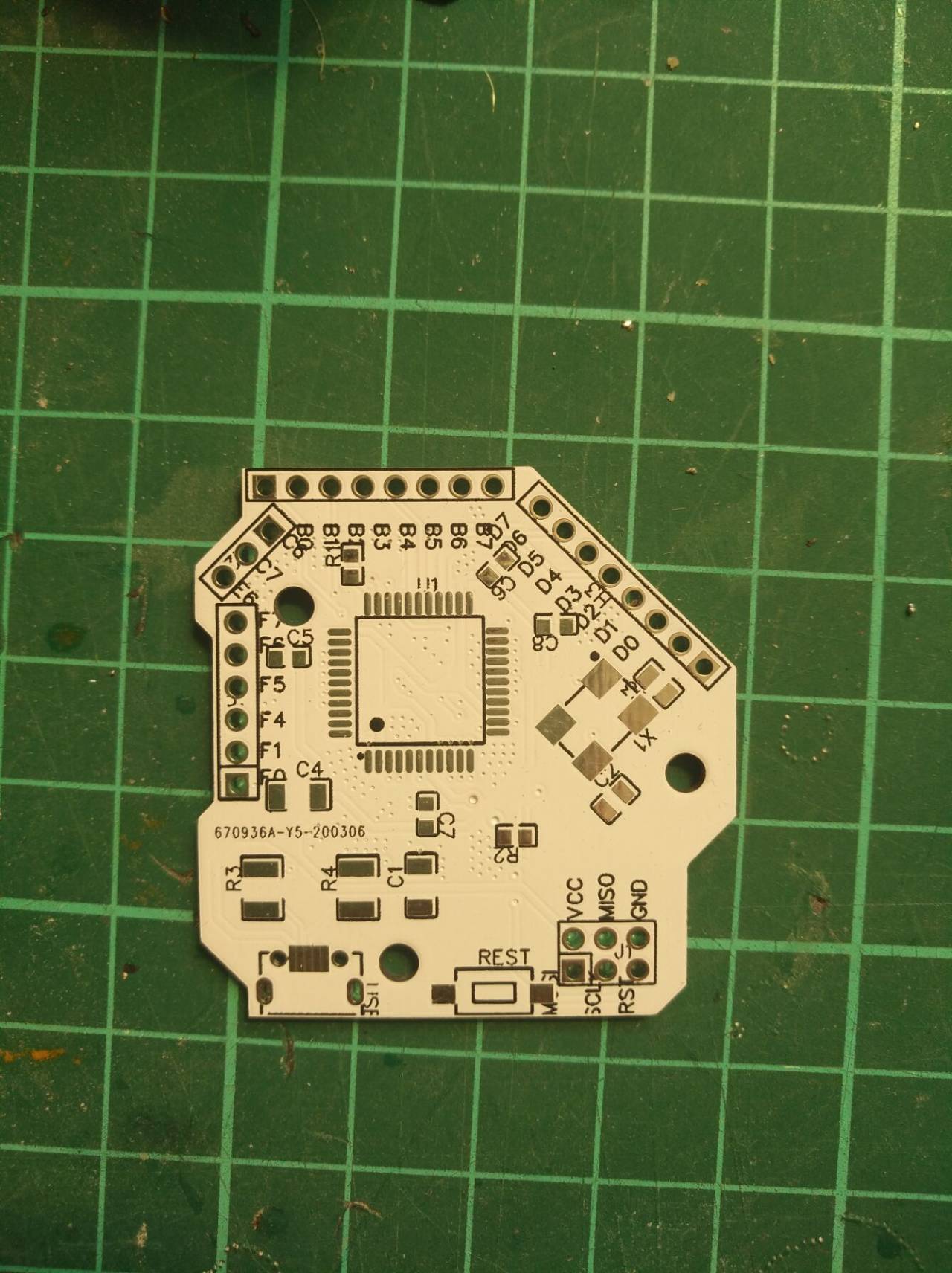

这个是原来的pcb板子，很新。

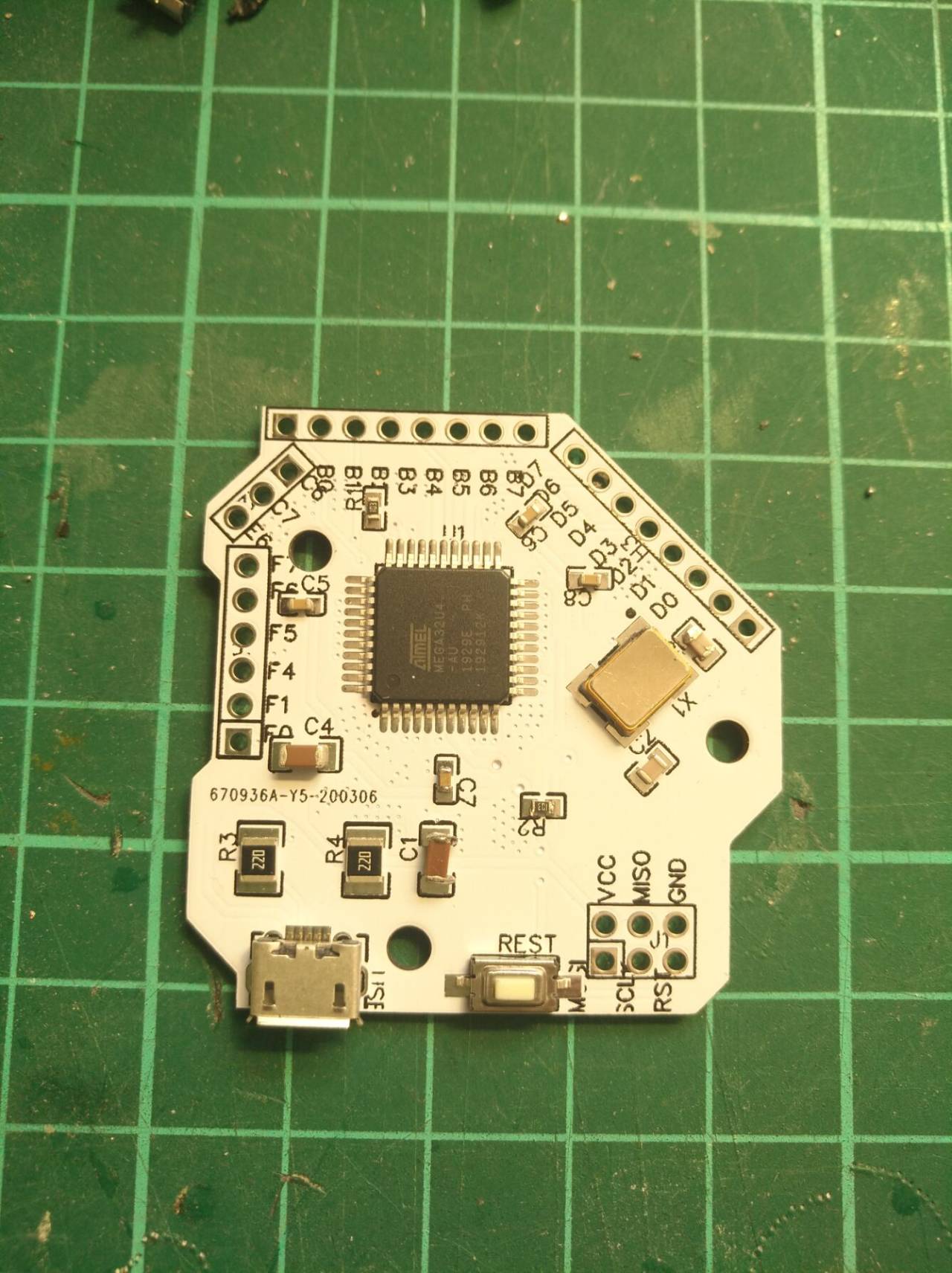

这个是理想的亚子，看着很不错对吧。接下来看了不要笑，不要喷。
(((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((

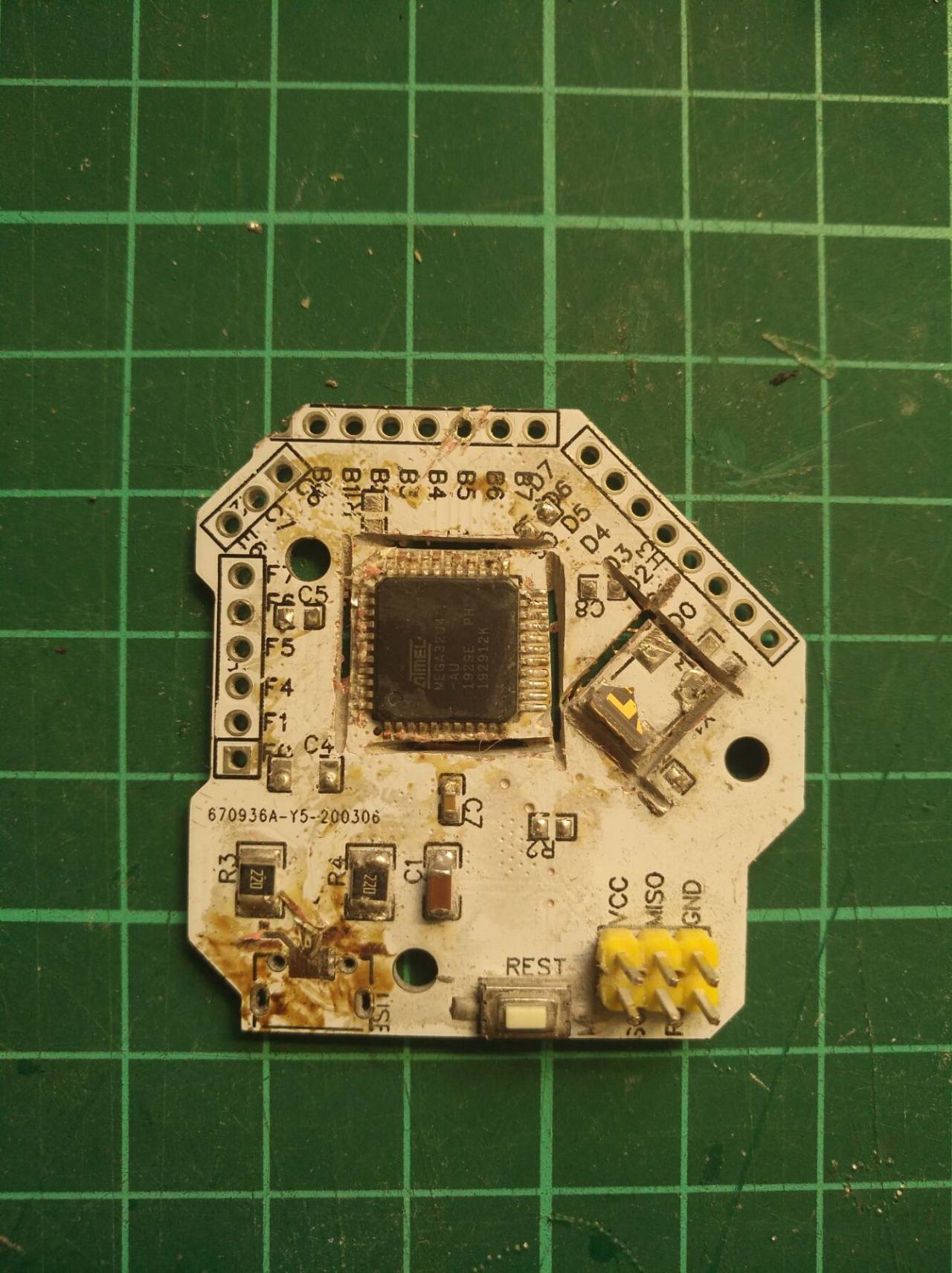

失败了，且惨不忍睹。。。。。。至于它发生了什么来详细讲讲。。。。。。
当我一收到板子就立马焊接元件，焊好后上机准备烧BootLoader。一直感觉右手有点发热（因为USB口靠下，接了长线得用手托着）。当我操作到某一步，按下复位键的时候整个板子烫手就拿不住了，掉在地上晶振立马就炸飞了，对没有听错，晶振会飞！！！匆忙拔掉线，急救，根本救不回来......555.....然后我想把主控保留下来，但是没有热风枪烙铁拆不了，就用切割机（这就是为什么那张图中的pcb有深槽...）当然，也拆不下来。到此为止，彻底翻车。
顺便说一下，这个版本的工程中那个micro座不能手焊。强行手焊只能像上图一样，弄得脏兮兮的（起初发烫估计就是micro焊短路了），后面按下复位电路晶振炸飞八成是电路有问题。失败后请教了一个dalao，说这个板子还有个信号干扰的问题...
我是个南瓜
这个工程作废。
