这里前段时间辞了工作,想好好放松下再回到码农的行列,之前想做没时间做的事情终于有时间啦,自己改一个机械键盘就是想法之一。
目标很简单(至少动手之前这么觉得),把一块机械键盘改成罗技优联的。市面上无线键盘那么多,干嘛非得自己弄呢?一是还真没发现优联的,不喜欢那么多接收器插在电脑上。二是看论坛上好多人动手改,自己也想试试。
一开始入手了富勒299那款,到手后就后悔了,倒不是不好,是太大了。出租屋里桌子不大,平时用的是84键的,104键的对小桌子来说太长,鼠标都快没地方放了......有网友会问,为啥不直接改平时用的那个呢?因为那个键盘带背光,晚上关灯用炒鸡方便,多媒体键也顺手,实在不忍心舍弃 所以现在就很尴尬了,104的长,84的不舍得改,怎么办?只能再买了,最后想到了闲鱼,50块淘了一块雷柏v500rgb,当然rgb对我来说没用,主要是看中那块面板啦,不过平时习惯了茶轴,这样一来还得换轴,工作量又大了
最后确定的方案:换茶轴、usb充电、k270主控
材料准备:
k270的主控也是闲鱼淘的,本地自取,其实就是没有接收器的键盘,10块钱
供电部分需要一块锂电池、3.7转5V模块、5V转3V模块(为啥不直接买3.7转3V的?因为......压降太小没有卖的 )、电池充电模块、usb接口、自锁开关。
下面贴出一些天猫电买的东西,淘宝的麻烦大家自己动手喽
MP1584EN DC-DC 3A可调降压稳压电源模块 降压板 24V转12V9V5V3V3.25元天猫精选去购买
TELESKY 1A锂电池充电与保护一体 TP4056 电源模块板 电子模块2.9元天猫精选去购买
KAN-28 强光手电筒开关1.5A250V 自锁 贴片式 18 x 12mm(5个)1.39元天猫精选去购买
5V DC-DC升压电源模块板 0.9V~5V升5V USB 移动电源升压模块3.41元天猫精选去购买
电路改装部分需要一把小刀(割断原PCB线路)、免刮漆漆包线(飞线用)
维修用飞线/漆包线 免刮漆漆包线焊接 维修飞线 0.1mm飞线连接线1.25元天猫精选去购买
电钻(给外壳开孔用)、热熔胶枪(固定各零件)、万用表
热熔胶枪手工万能小号家用热融热溶胶水枪电热电熔胶抢7mm胶棒1114.9元天猫精选去购买看百科
数显表背光防烧万用表数字 万能表EM33D小型袖珍高精度电表带表笔23.9元天猫精选去购买
首先拆轴,还真是万事开头难啊,手上的电烙铁是30w的,雷柏那块pcb应该是无铅焊接,焊点熔点比较高,电烙铁熔锡很是吃力,然后想换个大功率的,中途看到了新奇的玩意

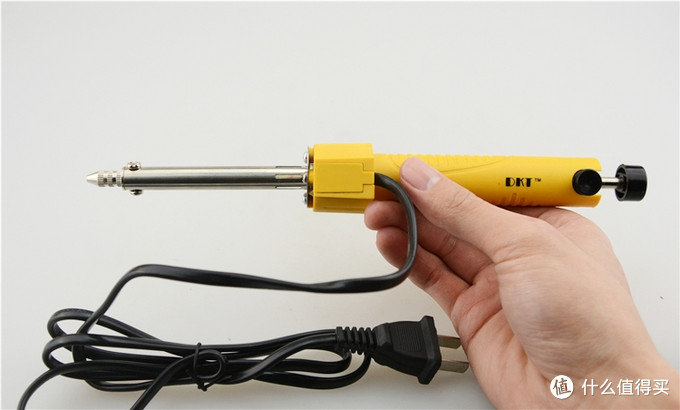

电动吸锡器,虽然也是30w,但考虑到跟焊点的接触面积大啊,应该很好用吧?果断买了一个试试,事实证明我想多了,特别不好用

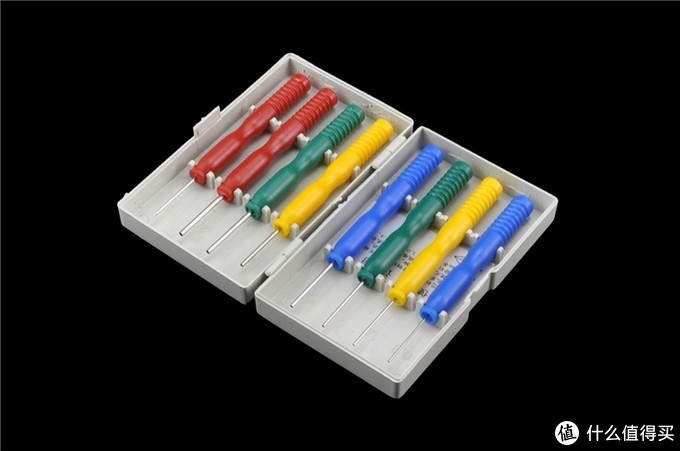

一起买的还有空心针
可能是我不会用吧,感觉也不好用
无奈回到老办法,买了个60w的烙铁,配合普通吸锡器,超顺手有木有!
第一次提交后,小编提示帖子过于简单,这里说下操作方法,右手持电烙铁,加热焊点,之后左手持吸锡器,直接怼到被加热的部分,虽然吸锡器的头部是塑料的,但是感觉还是挺耐热的,这种操作方法相比先撤烙铁再上吸锡器的方法虽然更费吸锡器的头,但是成功率高了很多,至少对我来说是这样

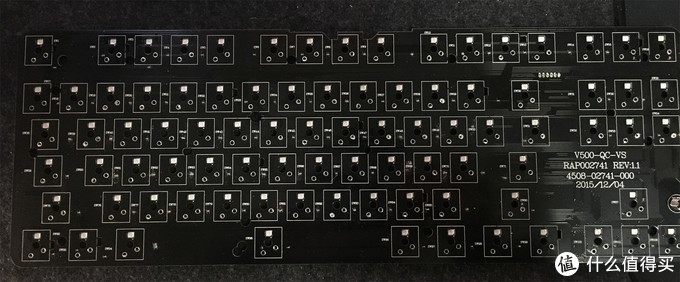

拆轴完成图
之后小刀就派上用场了,开始割线,这步也很费时间,而且特别考验耐心
这步其实主要是时间问题,没什么技术含量,把焊盘和链接它的线截断就好,随便割,下图中白字“sw**”下面就是我割线的地方。全部割完之后建议用万用表测一下,要是最后装上面板发现有的地方还是通路,会崩溃的。

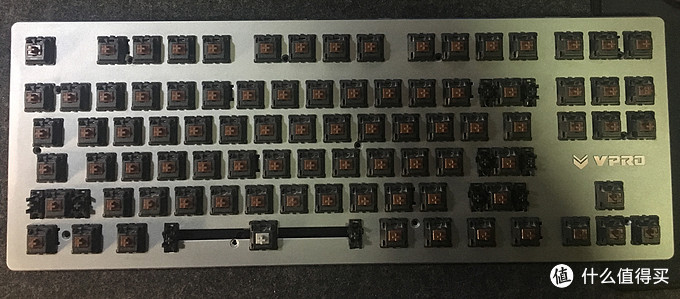

上面两步做完就可以装轴啦,86颗茶轴,空格用的力量稍大的灰轴,组装后心情会好很多,毕竟周围的零件少了很多。
拍歪了,凑合看吧
再来一张特写,看上去还不错对吧?然而,噩梦才刚刚开始
上面割线只完成了一面,背面可以不用割线,把防冲突的二极管焊掉也可以了,这种方法比割线快很多,感觉比正面快了4 5倍,之后重点来了!看图吧

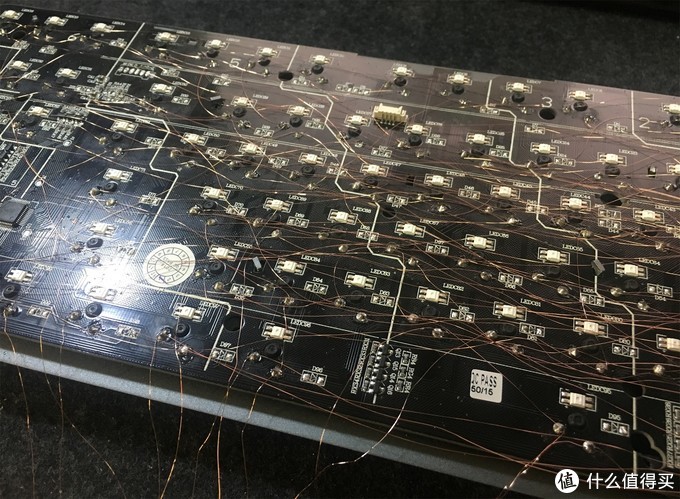

飞线飞到我怀疑人生啊,收回上面的话,割线什么的才不考验耐心呢

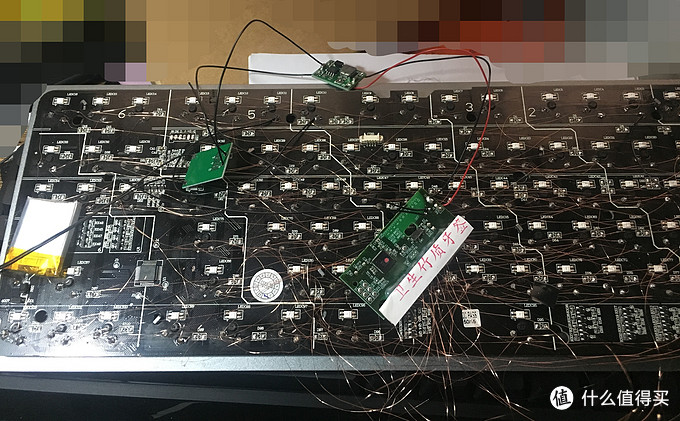

这里说明一下,我是分2步飞线,首先把轴的相关联的引脚飞到一起,比如A B C都有一个引脚需要连接主控的1引脚,那么先把A B C的这3个引脚通过漆包线连到一起,然后留出来一节线,当所有轴的线飞好后,最后统一连到主控上,具体怎么连,百度下主控对应的矩阵就好,网上很多前辈们已经测好矩阵发出来啦,查到的矩阵图都带着水印,去掉水印发过来太不地道,需要的朋友们自行解决吧。把供电部分也接入后,即将完成图如下:
当时桌面太乱了,打码可以突出主题,才不是有什么见不得人的东西哩。
不过“卫生竹制牙签”什么鬼?哈哈,飞线到主控感觉太脆弱了,打了2遍热熔胶,第二遍的时候需要个东西依附,刚好桌上有个吃外卖剩下的牙签,废物利用
插一句,突然发现张大妈上有网友之前用k270改过,并且有矩阵图
杂谈键盘史 篇二:全新国光终端机械键盘CJ9009K及其优联无线改造小编注:双11买了不晒损失一半,#晒单大赛#活动火热来袭,剁过的手都开个箱吧!iPhoneX等好礼等你来赢,投稿即得额外100金币,还有原创新人独家奖励,App可光速投稿,详情戳这里。键盘是上张大妈的各位每天都接触到的东西,而机械键盘更因出众的手感和寿命使得成为近几年热门的产品,发展迅速各种国产品牌cn00177674| _赞_186 _评论_146 _收藏_196查看详情

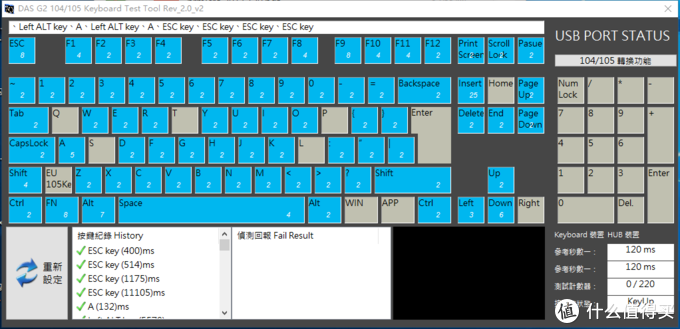

之后用连击软件测试下各按键。果然有不好用的,应该是飞线时电烙铁加热时间不够,导致漆包线的漆没有融化,这种情况重新加热下对应按键的引脚就好啦

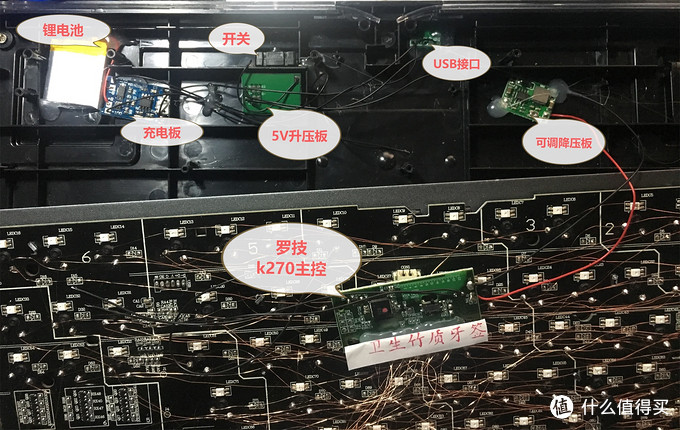

组装前最后合影,各模块热熔胶固定,有想自己动手的朋友们可以参考下上面的图,这里需要注意的一点,所有线需要避开那些螺丝孔,不然最后组装的时候,相应位置的漆包线会被顶断,我装的时候就弄断了2根,补救又花了些精力(主要是太费眼神儿啦)

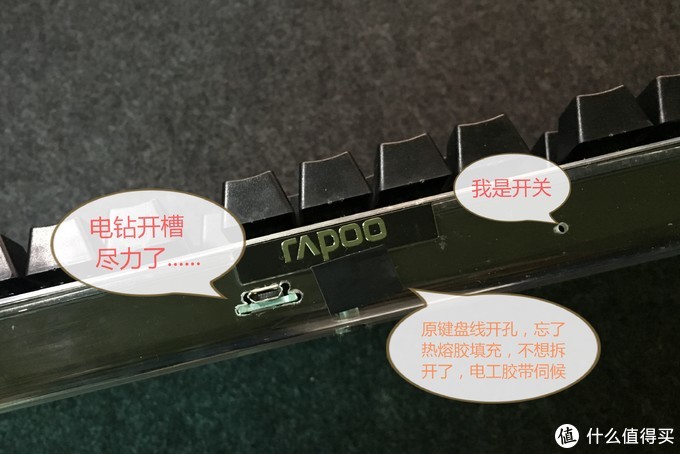

组装后,键盘顶端如图。反正平时使用看不到,最后偷懒了,键盘线的开孔忘了用热熔胶填上,没有再拆开,真心怕把那些线弄断了,绝对没有耐心去修啦,索性黑胶布贴上了,不进灰就行啦,丑就丑吧,反正正常使用也看不到~~。因为罗技270很省电,所以开关藏起来了,真正使用的时候也不会频繁开关,常规情况就是对码的时候需要操作下,所以打孔解决,免得弄的像左边那个usb接口似的

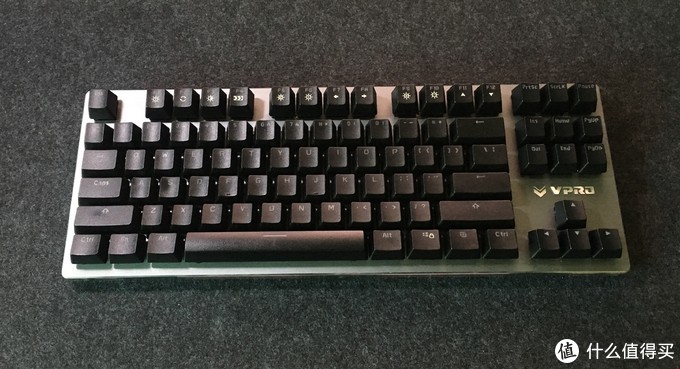

完成图,亮闪闪的VPRO有点抢眼,话说纤维膜都买好了,真没心力去美化了,等哪天兴致上来了包个膜换个键帽,还能发个原创出来骗骗金币不是

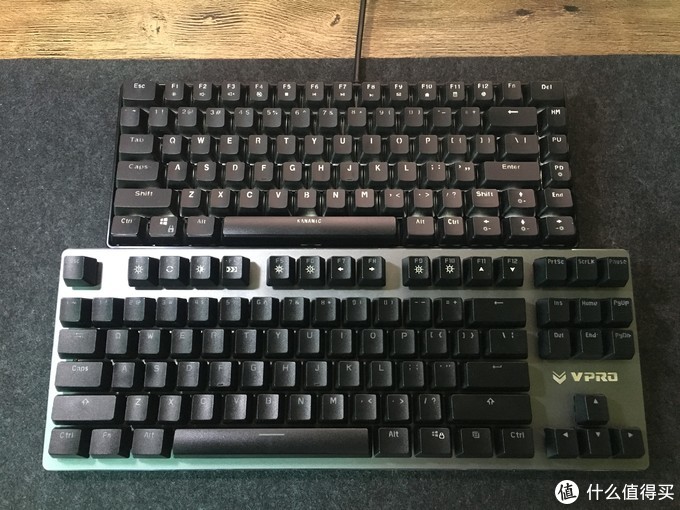

跟现役小键盘对比下,大好多哎,还越看越喜欢小小的那个,悄悄告诉大家,这个小键盘支持热插拔轴哦,换轴特别方便,某宝关键字“KANANIC 82”
好吧,最后还是喜欢原来的小键盘,雷柏那个折腾完收起来,备用
这次改装前前后后花了2个晚上吧,值或者不值各位看官可能有不同想法。实不实用另说,光是动手的过程,就值得这么折腾啦,特别是看着一堆零件在自己的努力下变身成一个有用的东西,还是小有成就感的。
当然,这绝对是我最后一次这么改键盘了,工作量真的不小,体验一次就足够了
小白的第一篇原创,求轻拍哦
