一直想要个无线机械键盘,但一直都没有合适的产品,受网上拿罗技优联飞线的启发决定自己也做一把。(渣手机照的,各位客官就凑合着看吧。。。。)

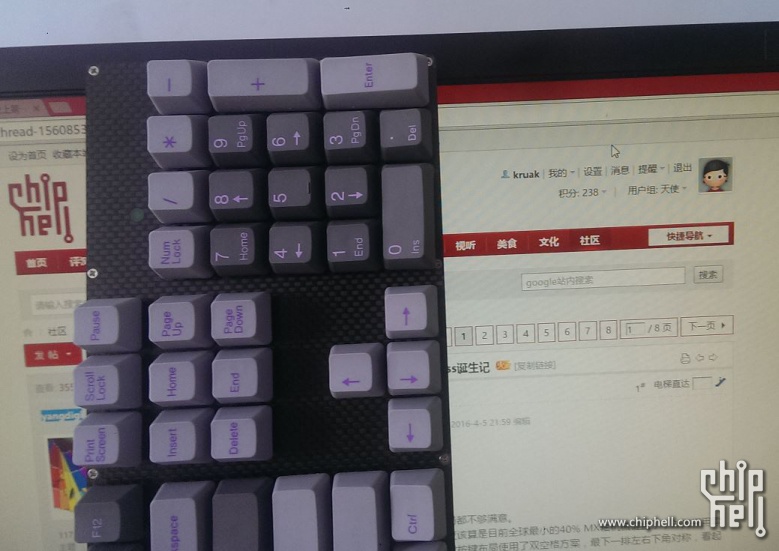

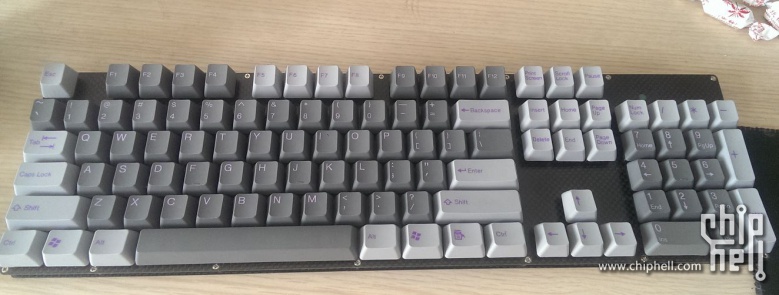

先放成品图。键帽用的是PBT的双色成型键帽。
键盘正面
2016-6-9 11:09 上传

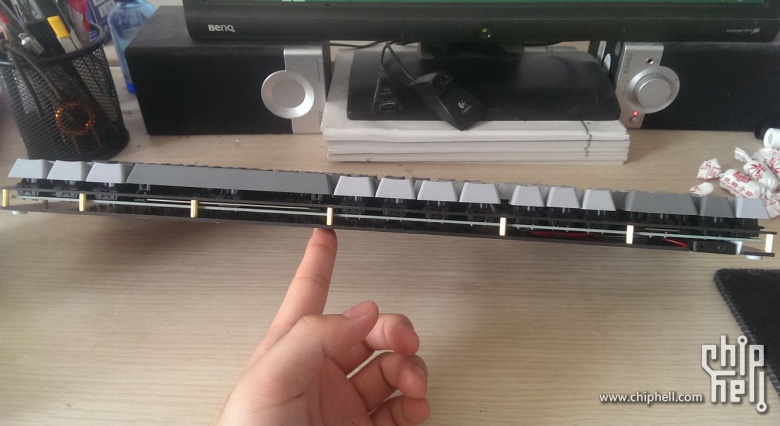

侧面
2016-6-9 11:10 上传
底面
2016-6-9 11:10 上传
用的是罗技k270,这个键盘不是标准的104键键盘,少了一个rwin键。但网上有现成的矩阵图而且自带有大写指示灯,所以我就选它了。
1 电路板设计

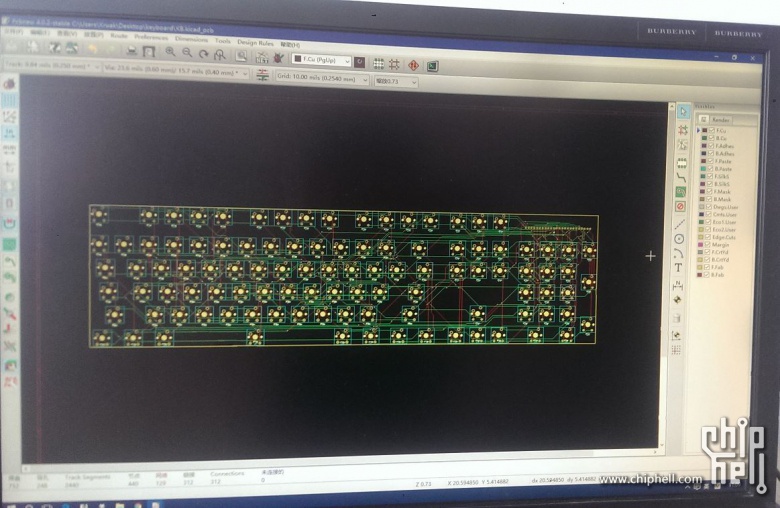

软件用的Kicad,对于画这种双面pcb板子已经足够用了,根据网上的K270矩阵表画出原理图,再画好cherry轴的封装(学原厂直接把二极管安在轴内),排好轴位置(lwin键布了两个一个当作rwin键补齐104键),自动布线。

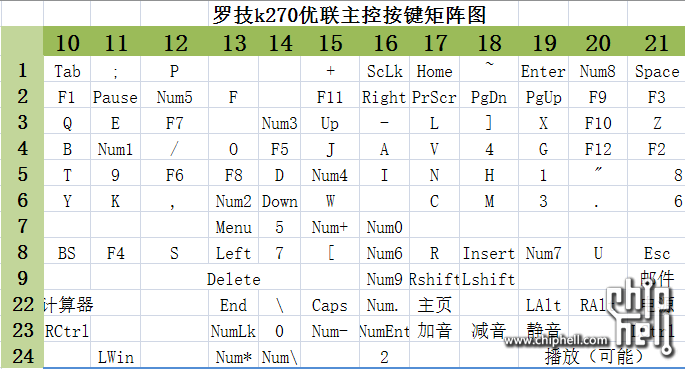

K270 矩阵.png (47.18 KB, 下载次数: 14)
k270矩阵表
2016-6-9 11:18 上传
kicad出的pcb
2016-6-9 11:18 上传
最后交付打印。

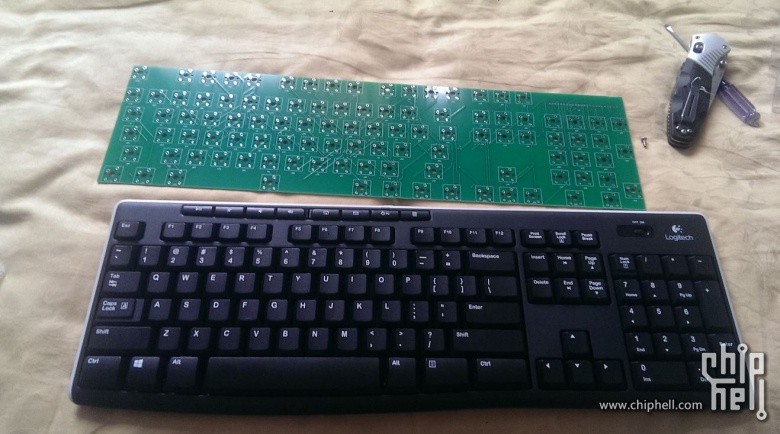

K270和印制的PCB
2016-6-9 11:18 上传
2 外壳设计
为了简单点,决定用三明治结构。

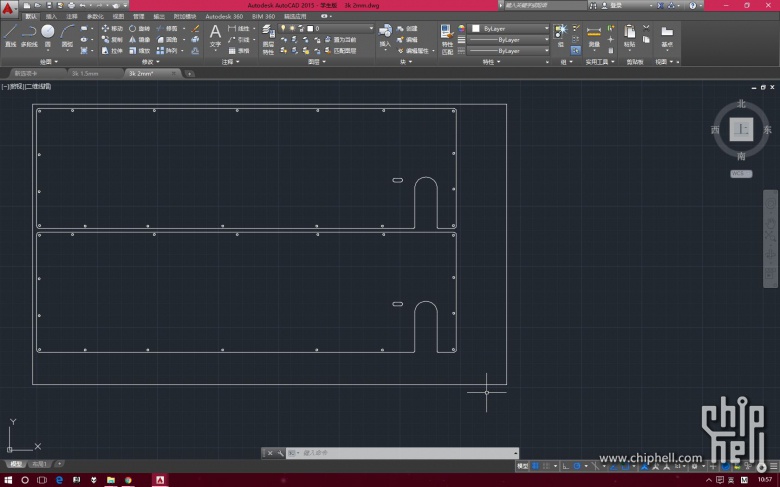

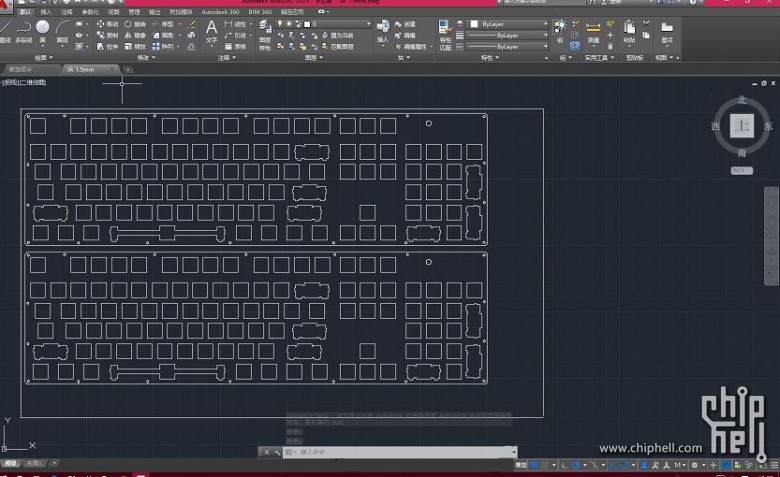

在 http://builder.swillkb.com/ 上生成标准 ANSI104的按键定位框,用cad进行微,画安装孔。

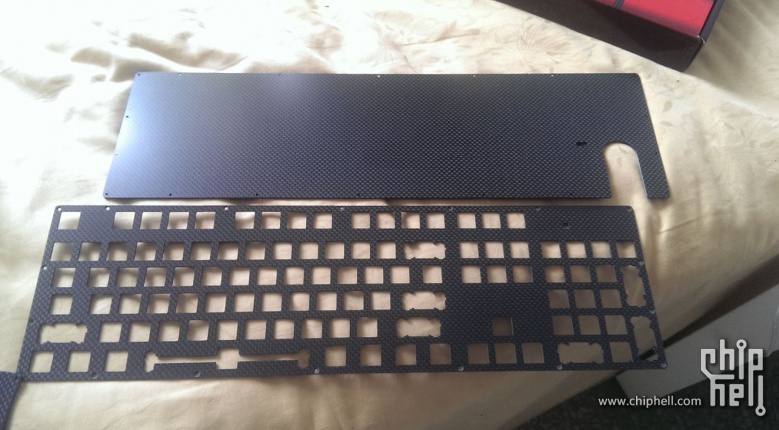

碳纤定位板
2016-6-9 11:25 上传
并在右上角留下直径5mm的大写指示灯孔。

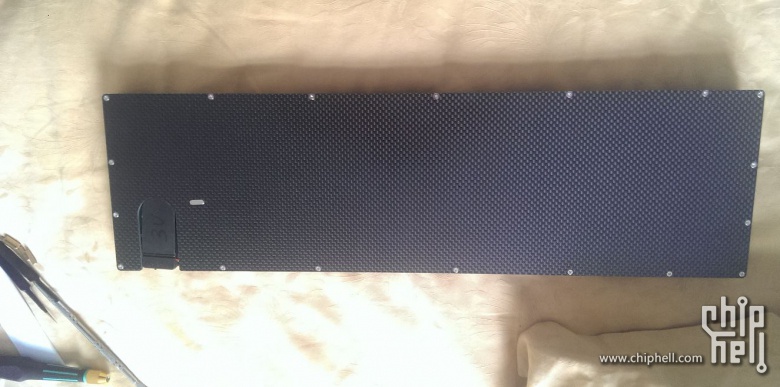

碳纤底板
2016-6-9 11:18 上传
为了减小厚度底板留出晶振,和电池盒的位置,并且上下两板都打沉孔。(不过因为熬夜熬的神志不清电池的尺寸画错了。。。。。)
用的3k碳纤板。定位框是1.5mm的板子,底板是2mm的板子,真是又轻又结实。就是有点小贵。
碳纤定位板,底板
2016-6-9 11:18 上传
3 组装
K270主控板焊接到pcb上,并把电池盒焊接上。(用的cr2032供电)

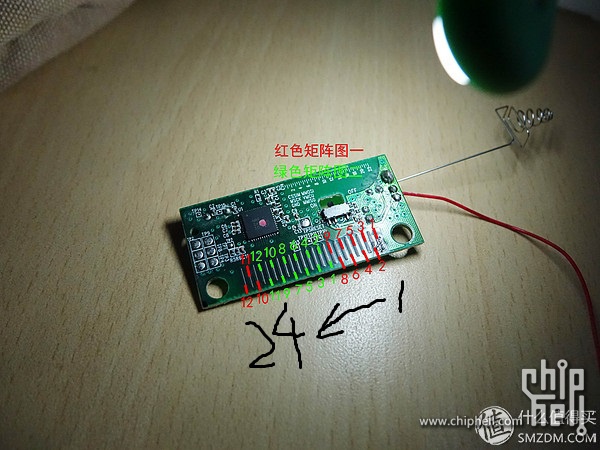

K270主控阵脚序列
2016-6-9 11:18 上传
电池盒
2016-6-9 11:18 上传
(左边改造后,右边未改造)

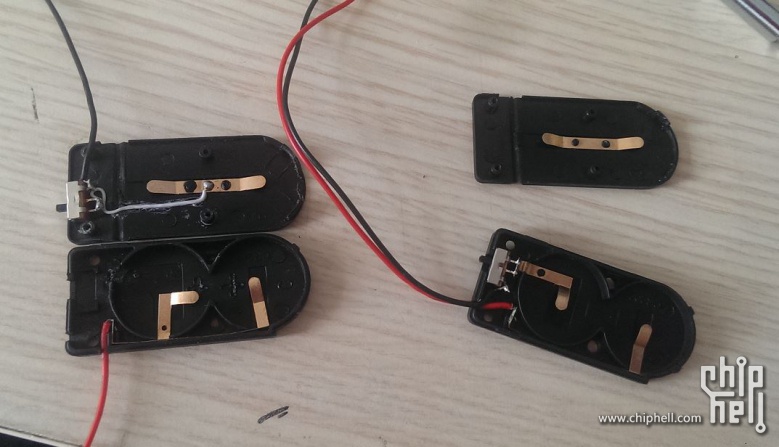

电池盒子需要改造一下,电池盒本身是两节电池串联的电压是6v,把它改成并联降压到3v。
这个电池盒自带开关正好可以用上。
背部焊接
2016-6-9 11:18 上传
电容和大写指示灯先从主板上拆下来再用延长线接上去可以减少中控板的厚度。

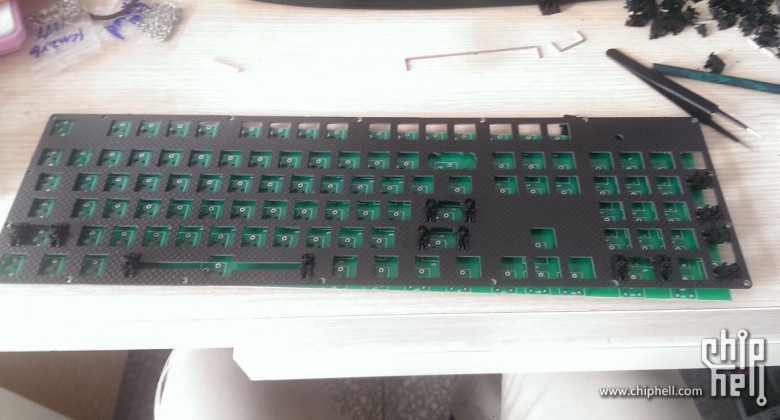

轴选用的红黑青轴混搭,空格键用的绿轴。
(插轴之前把大写指示灯安在定位框的预留孔上,背部做好绝缘。)

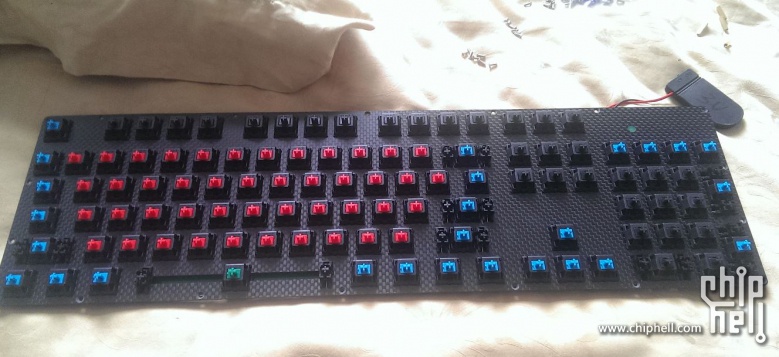

轴
2016-6-9 11:18 上传
最后就是焊接了。
底板和定位框之间用10mm的m2铜柱连接,为了省钱未做中框,感觉效果不错就这么着吧。。。

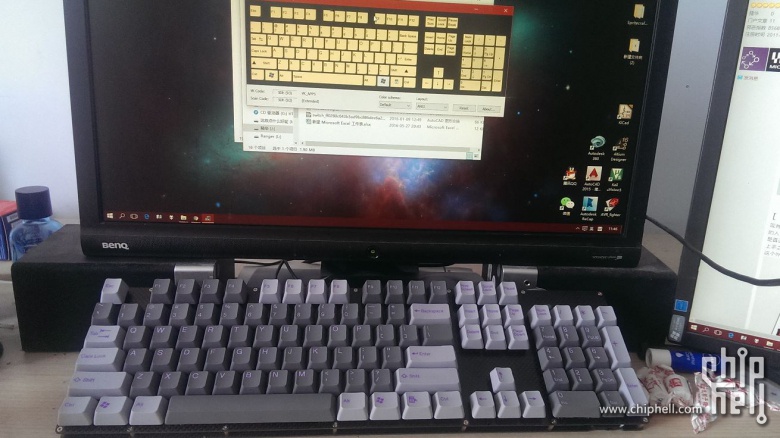

来张测试图
测试
2016-6-9 11:52 上传
(电池盒上的开关位置在右手边正好方便用。)
最后老规矩ID照(明明是灰白的硬是让照出一丝基佬紫的感觉,我觉得我该换手机了。)
ID照
2016-6-9 11:54 上传
至此全部完成,不过由于是第一次做还有很多问题没处理好,比如说没设计优联接收器的收纳位置,还有大写指示灯的位置有点靠下,电池盒位置尺寸切错等。。。
再有空的时候再折腾吧,完工。
