一、需求

1、在echarts上绘制市级以下的区、县的区域地图。
2、在市级下很多都是有区、县的区域，而少部分是不存在区、县的，是直接市下面一级就是街道、镇级别的区域。
3、统一管理区域数据，有区县的市直接拿区县的geoJson数据，没有区县的市级直接拿街道、镇级的geoJson数据来绘制区域地图。

二、获取geoJson数据

注意：以下方法获取的都是2015年左右的数据。

第一种方法（不可获取街道、镇级数据）

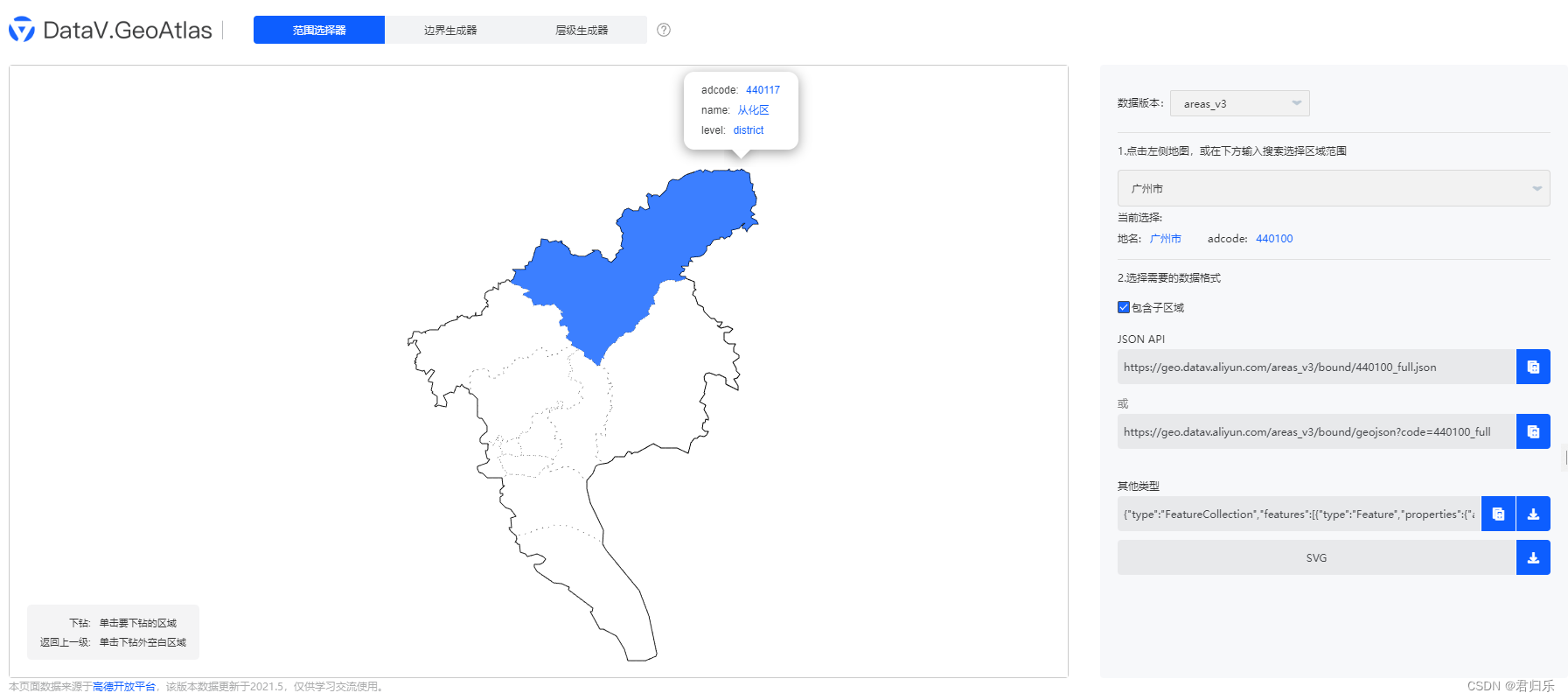

阿里云数据可视化平台
http://datav.aliyun.com/portal/school/atlas/area_selector

可以直接获取全国、各省、各市以及个县级市详细地图信息的geoJson数据
在这里插入图片描述
注意：目前平台还拿不到街道、镇的区域数据。

第二种方法（可获取街道、镇级数据）

第一步（下载kml文件）

BIGEMAP
http://www.bigemap.com/reader/download/
在这里插入图片描述

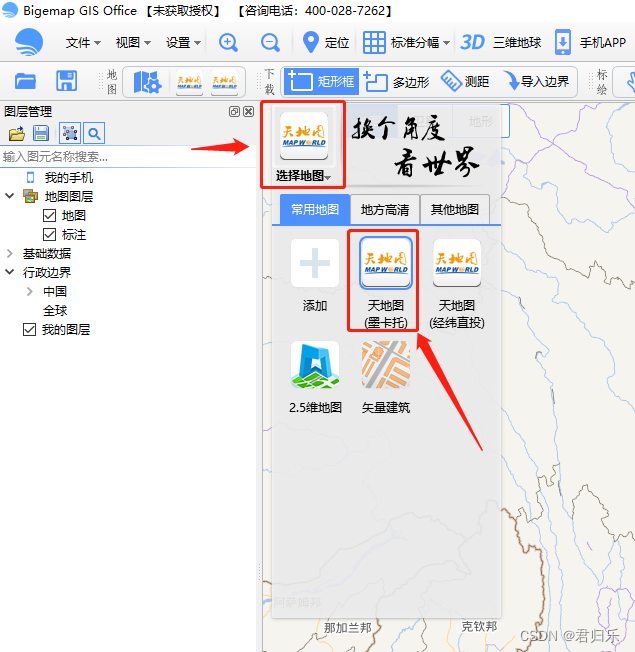

下载完后打开，选择地图
![在这里插入图片描述

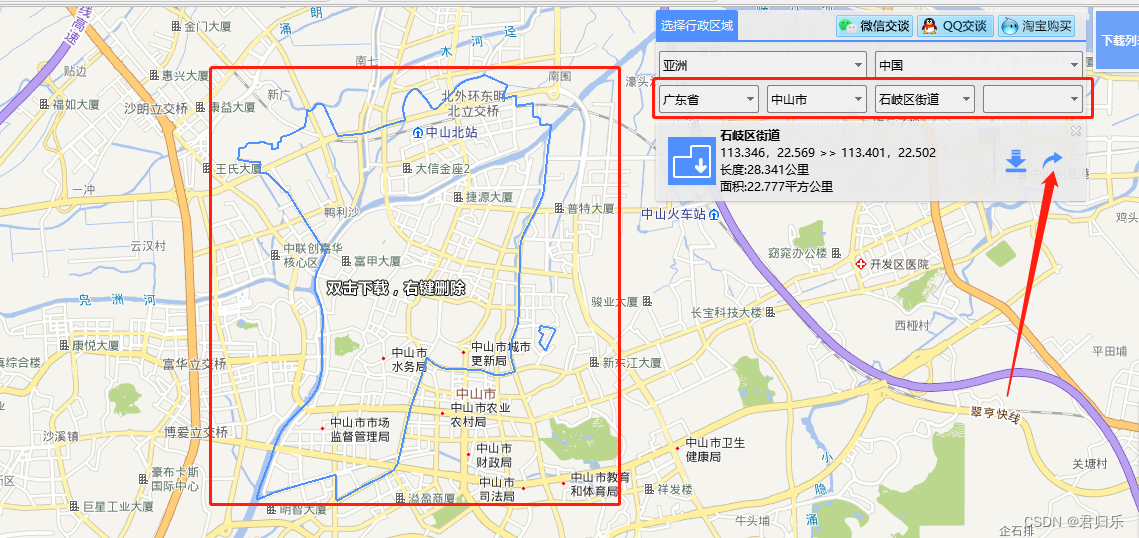

这里以“广东省-中山市-石岐区街道”为例子
可以看出蓝色的区域范围会自动围起区域来

在这里插入图片描述
右边红色箭头可以下载街道区域的kml文件下来保存到本地

第二步（导入kml文件获取geoJson）

geojson.io
http://geojson.io/#map=2/20.0/0.0

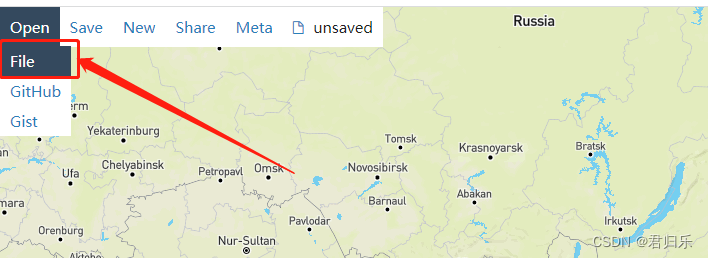

导入第一步下载好的kml
在这里插入图片描述

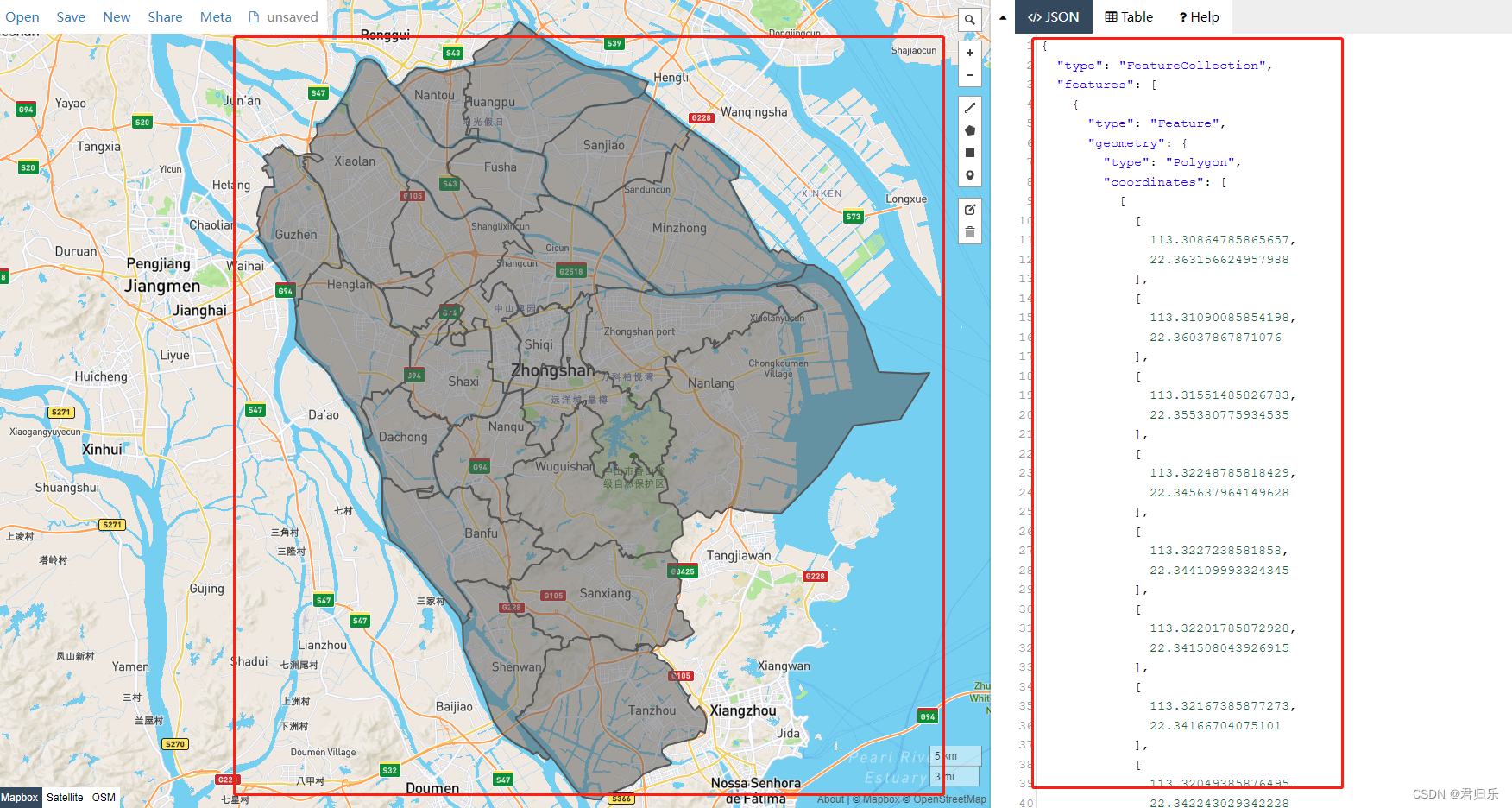

导入所有的街道、镇数据的效果

右边红色圈的json数据就是我们需要放到echarts展示地图的geoJson数据
复制右边的geoJson数据（ctrl a + ctrl + c）

三、echarts绘制地图（vue版本）

效果图
在这里插入图片描述

代码

<template>
  <div ref="map" class="map"></div>
</template>

<script>
import {ref,reactive,onMounted} from "vue";
import * as echarts from "echarts";
export default {
    setup(){
        let eCharts = null;
        let map = ref(null);
        let option = reactive({
            series:[
                {
                    name:"地图",
                    type:"map",
                    map:"中山市",
                    itemStyle: {
                        areaColor: '#11225C',
                        borderColor: '#00A5FE',
                        borderWidth: 1
                    },
                    label: {
                        show: true,
                        color: '#fff'
                    },
                }
            ]
        })
        onMounted(()=>{
            // 复制下来的geoJson数据
            fetch('442000.geoJson')
            .then(response => response.json())
            .then(data => {
                echarts.registerMap("中山市",{geoJSON:data})
                eCharts = echarts.init(map.value)
                eCharts.setOption(option)
                window.addEventListener("resize",()=>{
                    if(!eCharts)return;
                    eCharts.resize();
                })
            });
        })
        return{
            map
        }
    }
}
</script>

<style lang="scss" scoped>
.map{
    width:1200px;
    height:800px;
}
</style>

四、遇到的问题

1、Error: Invalid geoJson format Cannot read properties of undefined (reading ‘length’)
在这里插入图片描述
原因：
生成的地图里有一个区域为两块不连续的地图块，所以type为GeometryCollection，echarts 中对于此类型没有做处理。

解决方案：
把两块不连续的数组数据放到一起，类型type为Polygon。

改变前

"type": "Feature",
"geometry": {
     "type": "GeometryCollection",
    "geometries": [
        {
            "type": "Polygon",
            "coordinates": [
                [
                    [
                        113.30025185815984,
                        22.55341993226088
                    ],
                    ...数据
                ]
            ]
        },
        {
            "type": "Polygon",
            "coordinates": [
                [
                    [
                        113.27243485793879,
                        22.591996179437235
                    ],
                    ...数据
                ]
            ]
        }
    ]
}

改变后

"type": "Feature",
"geometry": {
    "type": "Polygon",
    "coordinates": [
        [
            [
                113.30025185815984,
                22.55341993226088
            ]
        ],
        [
            [
                113.27243485793879,
                22.591996179437235
            ]
        ]
    ]
}

再次运行就可以正常显示绘制的效果了。

参考文章：
https://blog.csdn.net/weixin_44861708/article/details/114223258
