简介：ECharts是一款基于JavaScript的数据可视化库，支持柱状图、折线图、饼图等多种图表类型，并提供强大的地图可视化功能。本文重点介绍ECharts中用于绘制中国全国及各省地图的JS JSON数据格式。这些JSON数据包含省份边界的经纬度坐标信息，能够实现地图渲染、数据绑定、区域高亮、动态效果和自定义交互等核心功能。通过示例代码讲解，帮助开发者快速掌握ECharts地图配置与数据加载方法，提升地理数据可视化开发效率。
1. ECharts地图可视化概述
ECharts是由百度开源的一款功能强大的前端数据可视化库，广泛应用于企业级数据看板、政府统计平台及各类数据可视化项目中。其地图模块支持丰富的地理数据展示，能够直观呈现区域分布、热力图、流向图等多种可视化形式。本章将从地图可视化的基本概念入手，探讨ECharts地图功能的核心价值、典型应用场景，并对比其他可视化库的优劣势，为后续深入学习其技术实现打下坚实基础。
2. JSON数据格式在地图中的应用
ECharts地图的可视化能力，依赖于结构清晰、格式规范的数据输入。在众多数据格式中，JSON（JavaScript Object Notation）因其轻量、易读、跨平台兼容性强等特性，成为ECharts地图数据的首选格式。本章将围绕JSON在地图可视化中的实际应用展开，从基本语法结构、数据加载方式、GeoJSON兼容性，到数据优化策略，全面解析JSON如何支撑ECharts地图的高效实现。
2.1 JSON格式的基本结构
JSON是一种基于文本的轻量级数据交换格式，广泛应用于前后端数据通信、数据存储与可视化展示。在地图数据中，JSON结构的清晰性直接影响地图的渲染效率和准确性。
2.1.1 键值对与嵌套结构
JSON的核心结构由 键值对 （key-value pair）组成，支持字符串、数字、布尔值、数组、对象等数据类型。例如：
{
"name": "北京市",
"type": "FeatureCollection",
"features": [
{
"type": "Feature",
"properties": {
"name": "东城区"
},
"geometry": {
"type": "Polygon",
"coordinates": [
[
[116.4074, 39.9042],
[116.4174, 39.9042],
[116.4174, 39.9142],
[116.4074, 39.9142],
[116.4074, 39.9042]
]
]
}
}
]
}
在这个例子中：
"name"是一个字符串类型的键值对；"features"是一个数组，包含多个地图要素（Feature）；- 每个 Feature 内部嵌套了
properties和geometry，分别表示属性信息和几何信息； coordinates是一个多维数组，用于描述地图区域的坐标点。
逻辑分析：
- JSON的嵌套结构使得地图数据可以分层描述：从整个地图到每个区域（如省、市、区）；
- type 字段用于标识数据结构的类型（如 FeatureCollection 表示集合， Feature 表示单个要素， Polygon 表示多边形）；
- coordinates 数组中，每个坐标点以 [经度, 纬度] 的形式存储，符合地理坐标标准。
2.1.2 地图数据中的常用字段类型
在ECharts地图中，JSON数据中常见的字段包括：
字段名
类型
描述
name
string
区域名称（如“北京市”）
type
string
数据类型（Feature、Polygon等）
properties
object
属性信息，如行政区划的名称、编码等
geometry
object
几何信息，包含坐标点、形状类型等
coordinates
array
地理坐标数组，用于绘制区域边界
示例分析：
"geometry": {
"type": "Polygon",
"coordinates": [
[
[116.4074, 39.9042],
[116.4174, 39.9042],
[116.4174, 39.9142],
[116.4074, 39.9142],
[116.4074, 39.9042]
]
]
}
Polygon表示这是一个多边形区域；coordinates中的数组描述了该区域的边界坐标；- 坐标点按顺时针或逆时针顺序排列，最终闭合形成完整的区域边界。
2.2 ECharts中地图数据的加载方式
ECharts支持多种地图数据加载方式，开发者可以根据项目需求选择合适的加载策略。
2.2.1 静态JSON文件的引入
静态JSON文件是最常见的地图数据加载方式。开发者可以将地图数据存储在本地或远程服务器上，通过 <script> 标签或 JavaScript 代码引入。
示例代码：
<script src="china.json"></script>
或在JavaScript中使用 fetch 加载：
fetch('china.json') .then(response => response.json()) .then(data => { echarts.registerMap('china', data); const chart = echarts.init(document.getElementById('map')); chart.setOption({ geo: { map: 'china', type: 'map' }, series: [{ type: 'map', map: 'china' }] }); });参数说明：
echarts.registerMap('china', data)：注册地图数据，china为地图名称；chart.setOption()：配置图表选项，geo.map和series.map指定使用注册的地图名称；- 使用
fetch可实现异步加载，适用于大型地图数据。
2.2.2 动态异步加载地理数据
对于大型地图或按需加载场景，可以采用动态异步加载方式，避免页面初始化时加载过多数据。
function loadMapData(mapName) { return fetch(`maps/${mapName}.json`) .then(response => response.json()) .then(data => { echarts.registerMap(mapName, data); return data; });} // 加载全国地图loadMapData('china').then(data => { const chart = echarts.init(document.getElementById('map')); chart.setOption({ geo: { map: 'china', type: 'map' }, series: [{ type: 'map', map: 'china' }] });});逻辑分析：
loadMapData函数封装了地图加载逻辑，支持传入地图名称；fetch异步加载地图数据，提升加载效率；- 通过
registerMap注册地图后，即可在图表中使用。
2.3 GeoJSON标准与ECharts的兼容性
GeoJSON 是一种用于表示地理空间数据的开放标准，被广泛应用于地图服务和数据共享。ECharts原生支持GeoJSON格式，开发者可以直接加载GeoJSON文件并渲染地图。
2.3.1 GeoJSON规范的坐标体系
GeoJSON规范定义了多种地理要素类型，包括：
Point：点；LineString：线；Polygon：多边形；MultiPoint、MultiLineString、MultiPolygon：多点、多线、多面；GeometryCollection：几何集合；Feature：带属性的几何对象；FeatureCollection：特征集合。
坐标体系方面，GeoJSON采用 WGS84 坐标系统，以 [经度, 纬度] 的形式表示地理坐标。
示例：
{
"type": "FeatureCollection",
"features": [
{
"type": "Feature",
"properties": {
"name": "上海市"
},
"geometry": {
"type": "Polygon",
"coordinates": [
[
[121.4737, 31.2304],
[121.5737, 31.2304],
[121.5737, 31.3304],
[121.4737, 31.3304],
[121.4737, 31.2304]
]
]
}
}
]
}
逻辑分析：
FeatureCollection表示整个地图数据集；Feature是具体的地图区域；Polygon描述区域边界；- 坐标点按闭合顺序排列，形成多边形区域。
2.3.2 从GeoJSON到ECharts地图数据的转换策略
ECharts的 registerMap 方法可以直接接受GeoJSON格式的数据。但在实际项目中，可能需要对原始GeoJSON进行转换或裁剪，以适应特定的渲染需求。
转换策略示例：
async function convertAndRegisterGeoJSON(url, mapName) { const response = await fetch(url); const geojsonData = await response.json(); // 对GeoJSON进行简化或裁剪处理 const simplifiedData = simplifyGeoJSON(geojsonData); echarts.registerMap(mapName, simplifiedData);} function simplifyGeoJSON(data) { // 简化坐标点数量，提升性能 // 示例：保留前10个坐标点 data.features.forEach(feature => { feature.geometry.coordinates = feature.geometry.coordinates.map(ring => ring.slice(0, 10) ); }); return data;}逻辑分析：
convertAndRegisterGeoJSON函数用于加载并注册GeoJSON地图；simplifyGeoJSON对数据进行简化，减少坐标点数量，提高渲染效率；- 适用于大型地图数据或低性能设备的场景。
2.4 地图数据的压缩与优化处理
地图数据文件体积过大可能导致加载缓慢，影响用户体验。因此，在实际项目中，需要对地图数据进行压缩与优化。
2.4.1 简化几何结构以提升性能
地图数据中包含大量坐标点，这些坐标点决定了地图的精度和渲染质量。但在某些场景下，可以适当简化几何结构以提升性能。
简化流程图：
graph TD
A[加载原始GeoJSON] --> B[分析几何结构]
B --> C[移除冗余坐标点]
C --> D[简化多边形边界]
D --> E[生成优化后的GeoJSON]
E --> F[注册并渲染地图]
说明：
- 通过移除冗余坐标点，降低数据复杂度；
- 使用算法如 Douglas-Peucker 算法进行边界简化；
- 确保简化后的地图仍保持视觉一致性。
2.4.2 数据压缩工具与格式转换实践
开发者可以使用开源工具对地图数据进行压缩和格式转换，例如：
- Mapshaper ：支持GeoJSON压缩、简化和格式转换；

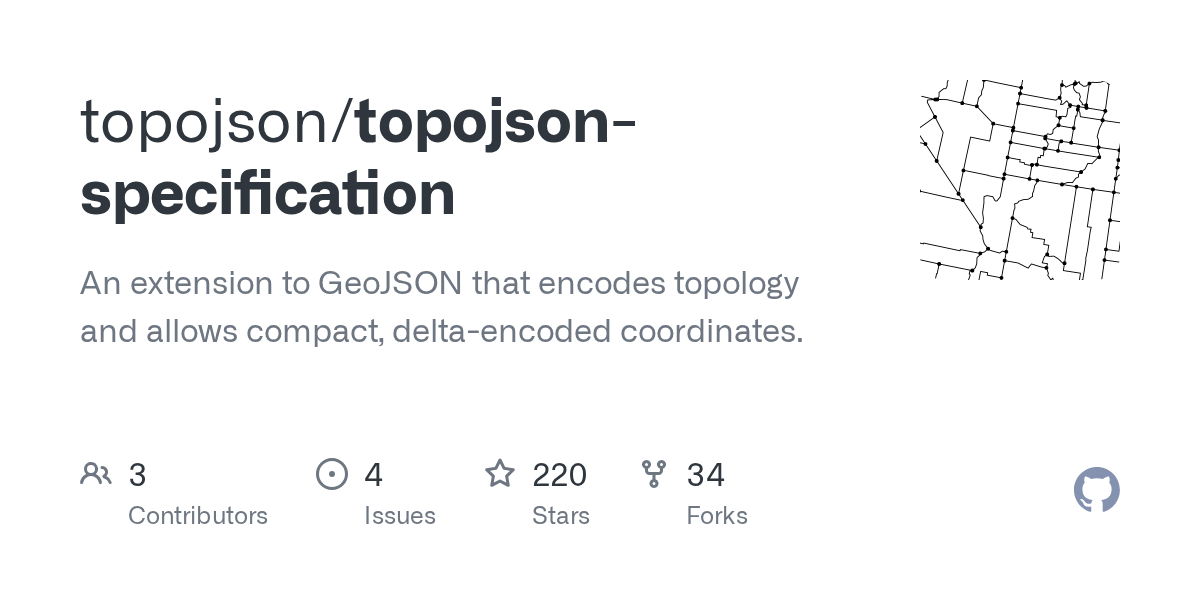

- TopoJSON ：比GeoJSON更高效的格式，适合大规模地图数据；
- geojson-vt ：Web端地图数据切片工具，适用于大数据量的交互地图。
示例：使用Mapshaper简化GeoJSON
npx mapshaper -i china.geojson -simplify 10% -o china_simplified.geojson
参数说明：
-i：输入文件；-simplify：简化比例（10%）；-o：输出文件。
逻辑分析：
- 通过命令行工具简化GeoJSON数据；
- 输出简化后的地图文件，用于ECharts注册和渲染；
- 有效降低数据体积，提升加载速度。
本章从JSON数据结构的基础知识入手，逐步深入到地图数据的加载方式、GeoJSON标准的应用以及数据优化策略。通过具体代码示例和逻辑分析，帮助开发者全面掌握JSON在ECharts地图可视化中的核心应用。下一章将继续深入解析全国地图JSON数据的结构组成与使用方式。
3. 全国地图JSON数据结构解析
3.1 全国地图数据的组成结构
3.1.1 顶级区域的划分与命名规则
全国地图数据在ECharts中通常以GeoJSON格式组织，其核心结构是一个包含多个地理特征（feature）的集合。每个feature代表一个地理区域，例如省、自治区、直辖市等。在顶级结构中，这些feature构成了国家一级的地理划分。
以中国全国地图为例，其顶级区域主要包括：
- 直辖市（北京、上海、天津、重庆）
- 自治区（内蒙古、宁夏、新疆、西藏、广西）
- 特别行政区（香港、澳门）
- 省（如广东、江苏、山东等）
这些区域的命名规则通常遵循官方行政区划名称，并通过”name”字段进行标识。例如：
{
"type": "FeatureCollection",
"features": [
{
"type": "Feature",
"properties": {
"name": "北京市"
},
"geometry": {
"type": "Polygon",
"coordinates": [ ... ]
}
},
...
]
}
结构解析：
- "type": "FeatureCollection" ：表示这是一个GeoJSON格式的特征集合。
- "features" ：数组，包含多个地理特征对象。
- 每个feature对象包含 "properties" 和 "geometry" 两部分：
- properties ：存储区域的元数据，如名称、类型等。
- geometry ：描述区域的几何形状，如多边形坐标。
命名规范建议：
- 保持与ECharts内置地图名称一致，如使用“北京市”而非“北京”。
- 避免使用拼音或英文名称，确保与数据绑定时的兼容性。
3.1.2 各省边界坐标点的组织方式
全国地图的每个区域都由一组坐标点（coordinates）构成，这些坐标点通常按照多边形（Polygon）或多边形集合（MultiPolygon）的形式组织。坐标的排列顺序决定了区域的闭合路径。
以一个省为例，其边界坐标点结构如下：
"geometry": {
"type": "Polygon",
"coordinates": [
[
[116.4074, 39.9042],
[116.4084, 39.9042],
[116.4084, 39.9052],
[116.4074, 39.9052],
[116.4074, 39.9042]
]
]
}
坐标结构说明：
层级
含义
第一层
Polygon表示一个单一多边形
第二层
多边形的顶点集合，是一个坐标数组
第三层
每个顶点由经度和纬度组成
坐标排列规则：
- 坐标点按顺时针或逆时针顺序排列，形成闭合区域。
- 最后一个坐标点应与第一个坐标点重合，确保闭合。
注意事项：
- 坐标精度越高，地图渲染越清晰，但也可能带来性能问题。
- 对于包含多个岛屿的省份（如海南），应使用 MultiPolygon 类型组织多个坐标集合。
3.2 数据字段详解
3.2.1 feature属性与几何信息
在GeoJSON格式中，每个 feature 对象都包含 properties 和 geometry 两个核心部分。其中， geometry 用于描述区域的几何形状，包括类型（如Polygon、Point等）和坐标点集合。
常见的geometry类型：
类型
描述
Point
单个点，用于标记位置
LineString
一系列点构成的线段
Polygon
闭合的线段，构成区域面
MultiPolygon
多个Polygon的集合，用于复杂区域
示例代码：
{
"type": "Feature",
"properties": {
"name": "北京市"
},
"geometry": {
"type": "Polygon",
"coordinates": [
[
[116.4074, 39.9042],
[116.4084, 39.9042],
[116.4084, 39.9052],
[116.4074, 39.9052],
[116.4074, 39.9042]
]
]
}
}
字段说明：
- "type" ：GeoJSON对象类型，这里是Feature。
- "properties" ：区域属性信息，如名称、类型等。
- "geometry" ：几何信息，定义区域的形状和坐标。
3.2.2 属性字段（name、type等）的意义
properties 字段是GeoJSON中用于存储区域元数据的部分，其中最常见的字段包括 name 和 type 。
常见属性字段：
字段名
类型
含义
name
String
区域名称，如“北京市”、“广东省”
type
String
区域类型，如“省”、“市”、“自治区”
code
Integer
行政区划代码，如“110000”代表北京
parent
String
父级区域名称，用于构建层级关系
示例：
"properties": {
"name": "北京市",
"type": "省",
"code": 110000,
"parent": "中国"
}
应用建议：
- name 字段应与ECharts内置地图名称一致，便于数据绑定。
- code 可用于与外部数据源进行关联，如人口、GDP等统计数据。
- type 字段可用于在渲染时区分不同级别的区域，如省、市、县。
3.3 全国地图数据的使用场景
3.3.1 国家层面的数据分布展示
全国地图数据最典型的应用是展示国家层面的数据分布，如GDP、人口密度、空气质量等。通过将数据与地图区域绑定，可以直观地呈现出不同区域之间的差异。
典型场景：
- 各省GDP排名可视化
- 人口分布热力图
- 疫情感染人数地图展示
实现方式：
1. 获取全国地图JSON数据。
2. 准备业务数据，包含区域名称和对应数值。
3. 使用ECharts的 map 图表类型，将业务数据与地图区域绑定。
4. 设置 visualMap 进行颜色映射，突出数据差异。
3.3.2 多级联动地图的起始点设计
在构建多级联动地图（如全国→省→市）时，全国地图常作为起始点。用户点击某一省份后，可切换到该省地图并展示更详细的市、区数据。
实现流程：
1. 初始加载全国地图。
2. 监听点击事件，获取用户点击的区域名称。
3. 根据区域名称加载对应的省级地图JSON数据。
4. 重新渲染地图，切换至该省视图。
代码示例：
myChart.on('click', function(params) { if (params.componentType === 'series') { const provinceName = params.name; // 加载省级地图数据 fetch(`/map-data/${provinceName}.json`) .then(res => res.json()) .then(data => { echarts.registerMap(provinceName, data); myChart.setOption({ geo: { map: provinceName } }); }); }});逻辑分析：
- myChart.on('click', ...) ：监听地图点击事件。
- params.name ：获取点击区域的名称。
- fetch(...) ：异步加载对应的省级地图数据。
- echarts.registerMap(...) ：注册地图数据。
- setOption(...) ：更新地图配置，切换视图。
3.4 实践操作：加载并渲染全国地图
3.4.1 引入官方JSON数据文件
ECharts官方提供了一系列地图数据，包括全国、省、市等层级。可以通过以下方式获取：
- 官方资源：
- GitHub地址： https://github.com/apache/echarts-website/tree/asf-site/examples/data-gl/asset/geo
- 下载china.json文件。 - 引入方式：
fetch('/path/to/china.json') .then(response => response.json()) .then(data => { echarts.registerMap('china', data); // 初始化地图 const chart = echarts.init(document.getElementById('map')); chart.setOption({ geo: { map: 'china', type: 'map' }, series: [{ type: 'map', data: [] }] }); });代码说明：
- fetch(...) ：从本地或服务器加载地图数据。
- registerMap(...) ：将地图数据注册为ECharts可用的地图名称。
- setOption(...) ：配置地图图表，设置地图名称和数据源。
3.4.2 基础地图渲染与区域颜色配置
在加载地图数据后，可以对地图进行基础渲染，包括设置区域颜色、边框样式等。
完整代码示例：
fetch('/path/to/china.json') .then(response => response.json()) .then(data => { echarts.registerMap('china', data); const chart = echarts.init(document.getElementById('map')); chart.setOption({ geo: { map: 'china', roam: true, itemStyle: { areaColor: '#f2f2f2', borderColor: '#aaa' } }, series: [{ type: 'map', data: [ { name: '北京市', value: 100 }, { name: '上海市', value: 200 }, { name: '广东省', value: 300 } ] }], visualMap: { min: 0, max: 500, inRange: { color: ['#f7fbff', '#08306b'] }, text: ['高值', '低值'], calculable: true } }); });效果说明：
- 地图区域填充色为浅灰色（ #f2f2f2 ），边框颜色为灰黑色（ #aaa ）。
- visualMap 配置颜色渐变范围，从浅蓝到深蓝，表示数据值的高低变化。
- 用户可拖动地图（ roam: true ）进行缩放和平移。
流程图示意：
graph TD
A[引入地图JSON文件] --> B[注册地图数据]
B --> C[初始化ECharts实例]
C --> D[配置geo与series选项]
D --> E[渲染地图]
参数说明：
- roam ：是否允许用户缩放和平移地图。
- itemStyle.areaColor ：区域填充颜色。
- visualMap ：视觉映射配置，用于根据数据值自动匹配颜色。
小结：
本章深入解析了全国地图JSON数据的结构组成、字段含义、应用场景及实践操作。通过本章内容，读者可以理解ECharts地图数据的基本格式，并掌握如何加载和渲染全国地图，为后续章节的省、市、县地图操作打下坚实基础。
4. 各省地图JSON数据结构解析
ECharts地图可视化的核心在于其对地理边界数据的灵活解析与渲染能力，而各省地图JSON数据作为实现精细化地图展示的重要组成部分，其结构的复杂性和多样性决定了开发者在实际应用中所面临的挑战。本章将深入解析省级地图JSON数据的结构组成，探讨其在不同区域间的差异性，并通过实践案例展示如何加载与渲染特定省份的地图。
4.1 省级地图数据的层级结构
4.1.1 市、区、县区域的嵌套关系
ECharts的省级地图数据通常以GeoJSON格式为基础，其核心结构为一个包含多个地理要素（features）的集合。每个地理要素代表一个行政区域，例如市级或县级单位。这些要素之间存在层级嵌套关系，形成“省 → 市 → 区 → 县”的结构。
以下是一个简化后的省级地图JSON数据片段：
{
"type": "FeatureCollection",
"features": [
{
"type": "Feature",
"properties": {
"name": "广州市",
"type": "city"
},
"geometry": {
"type": "Polygon",
"coordinates": [
[
[113.2644, 23.1291],
[113.3644, 23.1291],
[113.3644, 23.0291],
[113.2644, 23.0291],
[113.2644, 23.1291]
]
]
}
},
{
"type": "Feature",
"properties": {
"name": "深圳市",
"type": "city"
},
"geometry": {
"type": "Polygon",
"coordinates": [
[
[114.0644, 22.5462],
[114.1644, 22.5462],
[114.1644, 22.4462],
[114.0644, 22.4462],
[114.0644, 22.5462]
]
]
}
}
]
}
结构分析：
type: "FeatureCollection"：表示这是一个包含多个地理特征的集合。features数组：每个元素是一个Feature对象，代表一个地理区域。properties：用于存储该区域的属性信息，如名称（name）、类型（type）等。geometry：定义该区域的几何形状，包括类型（Polygon、MultiPolygon等）和坐标点集合。
逻辑结构示意图：
graph TD
A[GeoJSON FeatureCollection] --> B[Feature]
B --> C[properties]
B --> D[geometry]
C --> C1[name]
C --> C2[type]
D --> D1[type]
D --> D2[coordinates]
参数说明：
字段名
类型
描述
type
string
表示数据类型，如FeatureCollection、Feature、Polygon等
name
string
地理区域的名称，用于ECharts地图注册和区域匹配
coordinates
array
地理坐标的二维数组，描述区域的边界形状
4.1.2 不同省份数据结构的差异性
虽然大多数省份的JSON数据结构遵循GeoJSON规范，但在具体实现中仍存在显著差异，主要体现在以下几个方面：
差异维度
描述
坐标精度
部分省份使用高精度坐标（如小数点后6位），而另一些则采用简化坐标（如小数点后4位），影响地图渲染的精细程度。
区域层级
某些省份在省级JSON中包含市级区域，而另一些省份则仅提供省级轮廓，需额外加载市级数据。
命名规则
各省对区域名称的命名方式不统一，如“省”、“市”、“区”、“自治州”等，开发者需根据具体数据进行适配。
坐标系
部分数据采用WGS84坐标系（经纬度），部分使用GCJ-02（国测局坐标系），需注意坐标转换问题。
示例对比：
- 广东省 ：其JSON文件中包含多个
Feature，每个代表一个地级市，适合用于多级联动地图。 - 海南省 ：JSON文件仅包含省级轮廓，若需显示市县层级，需单独加载市级GeoJSON文件。
4.2 省域边界与地理坐标的对应关系
4.2.1 坐标点的排列与闭合方式
ECharts地图的边界数据由多个坐标点构成，这些点按顺序排列并闭合形成区域。在GeoJSON中，坐标点以 [[lng, lat]] 的形式排列，且首尾坐标必须相同以确保闭合。
示例坐标点排列：
"coordinates": [
[
[113.2644, 23.1291],
[113.3644, 23.1291],
[113.3644, 23.0291],
[113.2644, 23.0291],
[113.2644, 23.1291] // 闭合点
]
]
闭合方式分析：
- 闭合判断 ：第一个点和最后一个点应相同，否则ECharts会自动补全，但可能导致渲染异常。
- 坐标顺序 ：坐标点应按顺时针或逆时针顺序排列，避免交叉，否则可能导致区域填充错误。
4.2.2 地理坐标与屏幕坐标的映射原理
ECharts在渲染地图时，会将地理坐标（经纬度）映射为屏幕坐标（像素坐标）。这个过程涉及投影变换，ECharts默认使用的是墨卡托投影（Mercator Projection）。
坐标映射流程图：
graph LR
A[地理坐标 (lng, lat)] --> B[墨卡托投影转换]
B --> C[屏幕坐标 (x, y)]
C --> D[ECharts地图渲染]
投影转换公式（简化）：
function mercator(lng, lat) { const earthRadius = 6378137; const x = earthRadius * lng * Math.PI / 180; const y = earthRadius * Math.log(Math.tan((90 + lat) * Math.PI / 360)) / (Math.PI / 180); return { x, y };}代码解释：
lng：经度（degree）lat：纬度（degree）- 转换后的
x和y为屏幕坐标值，用于ECharts的地图渲染。
参数说明：
参数
描述
earthRadius
地球半径，单位为米，用于墨卡托投影计算
Math.PI / 180
将角度转换为弧度
Math.tan(...)
正切函数，用于纬度投影计算
4.3 省级地图数据的获取与验证
4.3.1 官方资源与第三方资源的获取路径
ECharts官方提供了部分省级地图JSON数据，可通过其GitHub仓库获取。此外，第三方资源如阿里云DataV、GeoPandas生成的GeoJSON文件也是常见来源。
获取路径汇总：
来源
获取方式
ECharts GitHub
https://github.com/apache/echarts/tree/master/test/data/mapData
阿里云 DataV
https://datav.aliyun.com/tools/atlas/
GeoPandas
使用Python脚本将Shapefile转换为GeoJSON
代码示例（Python + GeoPandas）：
import geopandas as gpd # 读取 Shapefile 文件gdf = gpd.read_file('path/to/shapefile.shp') # 转换为 GeoJSON 并保存gdf.to_file('guangdong.json', driver='GeoJSON')代码分析：
gpd.read_file(...)：读取Shapefile格式的地理数据。to_file(...)：将数据保存为GeoJSON格式，适用于ECharts地图加载。
4.3.2 数据完整性和准确性的验证方法
在使用地图数据前，需验证其完整性与准确性，常见方法如下：
- 坐标范围检查 ：确保所有坐标点位于中国境内（经度：73°E ~ 135°E，纬度：18°N ~ 53°N）。
- 区域闭合检测 ：使用GeoPandas或QGIS工具检测多边形是否闭合。
- 可视化验证 ：在ECharts中加载地图，观察是否存在异常区域或缺失。
验证代码示例（JavaScript）：
fetch('guangdong.json') .then(response => response.json()) .then(data => { console.log('地图数据加载成功'); console.log('区域数量：', data.features.length); echarts.registerMap('guangdong', data); }) .catch(error => { console.error('地图数据加载失败：', error); });代码逻辑说明：
- 使用
fetch()异步加载JSON文件。 - 成功后打印区域数量，验证数据是否完整。
- 调用
echarts.registerMap()注册地图，准备渲染。
4.4 实战演练：加载并渲染某省地图
4.4.1 地图注册与区域注册流程
在ECharts中，加载地图需先注册地图数据，再在配置项中引用地图名称。
注册流程：
// 加载JSON数据fetch('guangdong.json') .then(response => response.json()) .then(data => { // 注册地图 echarts.registerMap('广东', data); // 初始化图表 const chart = echarts.init(document.getElementById('map')); // 配置项 const option = { geo: { map: '广东', type: 'map' }, series: [{ type: 'map', map: '广东' }] }; // 渲染地图 chart.setOption(option); });流程图说明：
graph LR
A[加载JSON文件] --> B[注册地图]
B --> C[初始化ECharts实例]
C --> D[配置地图选项]
D --> E[渲染地图]
参数说明：
参数
描述
map
指定地图名称，需与 registerMap 注册的名称一致
geo.map
地理坐标映射配置，指定地图名称
series.map
数据系列中指定地图名称，用于数据绑定
4.4.2 地图缩放与交互功能的启用
ECharts默认支持地图的缩放和平移交互，开发者可通过配置项启用或禁用相关功能。
启用缩放与交互：
const option = { geo: { map: '广东', type: 'map', zoom: 1.2, // 初始缩放比例 center: [113.2644, 23.1291] // 初始中心点（广州） }, series: [{ type: 'map', map: '广东', itemStyle: { areaColor: '#f0f0f0', borderColor: '#666' } }], tooltip: { trigger: 'item' }};配置说明：
参数
描述
zoom
设置初始缩放比例，默认为1，数值越大地图越放大
center
设置地图中心点，格式为 [经度, 纬度]
areaColor
区域填充颜色
borderColor
区域边框颜色
tooltip
启用悬浮提示，展示区域名称等信息
交互操作说明：
- 鼠标滚轮：缩放地图
- 鼠标拖动：平移地图
- 点击区域：触发事件（可通过
chart.on('click', ...)监听）
本章通过对省级地图JSON数据结构的深度解析，揭示了其在ECharts地图可视化中的核心作用。从数据结构、坐标映射到实战加载，逐步构建起完整的地图渲染知识体系，为后续章节的地图交互与业务数据绑定打下坚实基础。
5. 地图边界数据（省、市、县）构成
地图的边界数据是实现可视化地理信息展示的核心组成部分，尤其在省、市、县三级行政区划中，边界数据的准确性和结构完整性直接影响地图渲染的精度与性能。本章将从地图边界的定义方式入手，深入解析省市级行政区划边界的特征，探讨县级区域处理中的难点问题，并通过实际应用案例展示边界数据在业务系统中的价值。
5.1 地图边界的定义与表示方法
地图边界通常由一组地理坐标点构成，这些点通过多边形或折线的方式连接起来，表示区域的轮廓。在ECharts中，这些数据通常以GeoJSON格式或自定义的JSON结构进行描述。
5.1.1 多边形与折线的构成方式
地图边界通常使用 多边形（Polygon） 来表示封闭区域，而 折线（Polyline） 则用于表示开放的地理路径。在GeoJSON中，多边形由一个或多个线性环（LinearRing）构成，每个环是一个坐标点数组，首尾点必须相同以形成闭合。
{
"type": "Polygon",
"coordinates": [
[
[100, 0],
[101, 0],
[101, 1],
[100, 1],
[100, 0]
]
]
}
代码解释：
type: 表示几何对象的类型，这里是Polygon。coordinates: 坐标数组，外层数组表示一个闭合区域，内层数组是构成多边形的点。- 每个点是一个二元数组，表示经度和纬度。
在ECharts中，地图的区域边界通常由多个这样的多边形组成，例如一个省可能包含多个岛屿区域，每个岛屿都需要一个独立的多边形描述。
5.1.2 边界线的拓扑关系与闭合逻辑
在复杂的地理边界中，拓扑关系指的是区域之间的邻接、包含和相交关系。例如，一个城市可能包含多个县，而某些县的边界可能与邻省接壤。为了确保地图渲染的准确性，边界数据需要满足以下条件：
- 闭合性 ：每个区域的边界必须闭合，即首尾点相同。
- 无重叠 ：相邻区域之间不能有重叠部分，否则会导致渲染错误。
- 方向一致性 ：多边形坐标点的排列方向应统一（如顺时针或逆时针），避免出现“内洞”被错误渲染。
逻辑分析 ：在实际开发中，若地图数据未经过拓扑校验，可能导致区域渲染异常或交互失灵。建议使用GIS工具（如QGIS）进行数据清洗与拓扑检查，确保边界数据的规范性。
5.2 省市级行政区划的边界特征
省级与市级行政区划的地图边界数据具有较高的结构复杂性和数据量，其处理方式直接影响地图加载速度和渲染效果。
5.2.1 边界数据的精确性与简化策略
省级地图边界通常包含大量的坐标点，用于精确描绘地理轮廓。然而，高精度也带来了性能负担。因此，在实际应用中常采用以下策略进行优化：
优化策略
说明
适用场景
坐标点抽稀
去除冗余坐标点，保留关键转折点
地图缩放级别较低时
简化几何
使用Douglas-Peucker算法进行路径简化
对精度要求不高的场景
分层加载
根据缩放级别动态加载不同精度的地图数据
多级地图联动场景
示例：使用Turf.js进行坐标点简化
import * as turf from '@turf/turf'; const polygon = turf.polygon([ [ [100, 0], [100.1, 0], [100.1, 0.1], [100, 0.1], [100, 0] ]]); const simplified = turf.simplify(polygon, { tolerance: 0.01, mutate: true });console.log(simplified.geometry.coordinates);代码解释：
turf.simplify：使用Douglas-Peucker算法对多边形进行简化。tolerance：简化容忍度，值越大简化程度越高。mutate：是否直接修改原对象。
逻辑分析 ：简化后的地图数据可以显著减少文件体积，提升加载速度。但过度简化可能导致地图轮廓失真，因此需根据业务需求选择合适的容忍度。
5.2.2 多级边界数据的叠加与层级处理
在构建多级联动地图（如全国→省→市）时，需处理不同层级地图数据的叠加与层级关系。通常采用以下方法：
graph TD
A[全国地图] --> B(加载省级地图)
B --> C{是否点击区域}
C -->|是| D[加载市级地图]
C -->|否| E[保持当前层级]
流程说明：
- 初始加载全国地图，显示省级区域。
- 用户点击某一省份后，触发事件加载该省的市级地图。
- 市级地图加载完成后，替换原有地图数据并更新交互逻辑。
- 用户可继续下钻至县级地图。
优化建议 ：为提升用户体验，建议使用异步加载机制，并在切换地图时添加过渡动画，防止视觉突变。
5.3 县级及以下区域地图数据的处理难点
县级地图数据由于数量庞大、结构复杂，处理难度显著增加。其主要挑战包括数据量过大带来的性能问题以及区域划分不一致导致的兼容性问题。
5.3.1 数据量大带来的性能问题
一个省可能包含几十个甚至上百个县级区域，每个区域的边界数据可能由数千个坐标点构成。加载如此庞大的数据将导致以下问题：
- 内存占用高 ：大量坐标点数据需加载到内存中。
- 渲染延迟 ：浏览器渲染复杂图形时可能出现卡顿。
- 交互响应慢 ：鼠标悬停、点击等交互操作响应延迟。
解决方案：
- 分片加载 ：只加载当前可视区域内的县级地图数据。
- 使用Canvas渲染 ：相比SVG，Canvas更适合处理大规模图形渲染。
- 预处理数据 ：将县级数据进行简化、压缩，减少传输与渲染开销。
5.3.2 县级区域划分的不一致性
不同省份、甚至同一省份内的县级行政区划可能存在边界不一致问题，如：
- 相邻县的边界存在缝隙或重叠。
- 某些县的边界数据缺失或不完整。
验证与修复方法：
- 使用GIS工具（如QGIS）进行边界拓扑检查。
- 导出GeoJSON并使用工具校验坐标闭合性。
- 对数据进行统一化处理，确保所有县级区域具备一致的结构。
逻辑分析 ：在开发过程中，建议引入自动化校验流程，确保地图数据的完整性与一致性，避免因数据问题导致的前端渲染错误。
5.4 地图边界数据的实际应用案例
地图边界数据不仅用于可视化展示，更广泛应用于各类业务系统中，如政府统计、企业数据看板、智慧城市建设等。
5.4.1 分级地图的构建与区域联动
以某省的“经济数据可视化平台”为例，系统支持从省到市再到县的三级联动展示：
// 初始化省级地图myChart.setOption({ geo: { map: 'province', type: 'map' }}); // 点击事件监听myChart.on('click', function(params) { if (params.componentType === 'series') { const selectedCity = params.name; // 动态加载市级地图数据 fetch(`/mapdata/city/${selectedCity}.json`) .then(res => res.json()) .then(data => { echarts.registerMap('city', data); myChart.setOption({ geo: { map: 'city', type: 'map' } }); }); }});代码解释：
echarts.registerMap：注册新的地图数据。myChart.setOption：更新图表配置，切换地图层级。fetch：异步获取地图数据，避免页面阻塞。
逻辑分析 ：该案例通过事件驱动方式实现地图层级切换，确保了良好的用户体验和性能表现。
5.4.2 行政区域数据在业务系统中的集成
在智慧城市系统中，地图边界数据常用于区域划分、资源分配、交通调度等场景。例如：
- 资源调度 ：基于行政区划边界划分应急响应区域。
- 数据聚合 ：按县级区域统计人口、经济等指标。
- 权限控制 ：基于地图边界实现数据权限隔离。
示例：在地图上标注某市各区域的空气质量数据
option = { geo: { map: 'city', type: 'map' }, series: [{ type: 'map', data: [ { name: 'A区', value: 75 }, { name: 'B区', value: 89 }, { name: 'C区', value: 65 } ] }], visualMap: { min: 0, max: 100, inRange: { color: ['#f7fbff', '#08306b'] }, text: ['空气质量好', '空气质量差'], calculable: true }};参数说明：
visualMap：用于定义颜色映射范围，根据数值大小自动着色。data：绑定到地图区域的数据项，每个项包含区域名和对应数值。
逻辑分析 ：通过将业务数据与地图边界数据绑定，可实现数据的可视化分析与辅助决策，广泛应用于政府、医疗、交通等行业。
通过本章内容的学习，读者应能深入理解地图边界数据的构成方式、处理策略以及在实际业务中的应用方法，为后续的地图渲染与数据绑定打下坚实基础。
6. 地图渲染配置与实现
ECharts 提供了丰富的地图配置项，使得开发者可以灵活地控制地图的样式、交互行为以及性能表现。本章将围绕地图的配置方式、区域样式控制、多图层叠加以及性能优化策略进行深入剖析，帮助开发者掌握如何高效、美观地实现地图可视化。
6.1 ECharts地图配置项详解
ECharts 提供了两种主要的地图配置方式： geo 和 map 。两者在功能和适用场景上有所不同，理解它们的差异是地图渲染配置的第一步。
6.1.1 geo配置与map配置的对比
配置方式
描述
适用场景
优势
缺点
map
适用于中国地图、世界地图等内置地图类型，通过注册地图数据实现快速渲染
快速展示标准地图
灵活性较低，不支持自定义地理投影
依赖预设数据
geo
提供地理坐标系的配置，支持自定义地理数据与坐标映射
自定义地图、坐标点映射、多层叠加
更加灵活，支持多种投影方式
配置复杂度高
示例代码：使用 map 渲染全国地图
option = { map: 'china', roam: true, itemStyle: { areaColor: '#f5f5f5', borderColor: '#444' }, emphasis: { itemStyle: { areaColor: '#2a333d' } }};逐行解析：
map: 'china'：使用 ECharts 内置的中国地图数据。roam: true：允许用户进行缩放和平移操作。itemStyle.areaColor：设置地图区域的填充颜色。itemStyle.borderColor：设置地图区域边界的颜色。emphasis.itemStyle.areaColor：鼠标悬停时的高亮颜色。
示例代码：使用 geo 自定义地图坐标映射
option = { geo: { map: 'yourGeoJSON', type: 'map', zoom: 1.2, center: [116.4074, 39.9042], // 北京经纬度 itemStyle: { areaColor: '#f5f5f5', borderColor: '#444' }, emphasis: { itemStyle: { areaColor: '#2a333d' } }, projection: { type: 'mercator' } }};参数说明：
map：注册的 GeoJSON 地图名称。zoom：初始缩放比例。center：地图中心点的经纬度。projection.type：地图投影方式，常用mercator（墨卡托投影）。
6.1.2 视觉映射（visualMap）与颜色配置
视觉映射是 ECharts 中实现数据与颜色关联的重要配置项。它常用于热力图、分级图等需要根据数值大小展示不同颜色的地图场景。
示例代码：结合 visualMap 的地图热力图配置
option = { visualMap: { min: 0, max: 1000, inRange: { color: ['#f7fbff', '#08306b'] }, text: ['高值', '低值'], calculable: true }, map: 'china', series: [{ name: '数据值', type: 'map', data: [ { name: '北京', value: 980 }, { name: '上海', value: 850 }, { name: '广东', value: 760 }, // ...其他省份数据 ] }]};逻辑分析：
visualMap.min/max：定义数据的最小最大值范围。inRange.color：定义颜色渐变范围，从浅蓝到深蓝。text：在视觉映射条上显示的文本提示。calculable: true：允许用户拖动选择范围。series.data：绑定区域名称与数值，用于颜色映射。
6.2 地图区域样式控制
地图样式控制是提升可视化效果的关键环节。ECharts 提供了多种配置项用于控制区域颜色、边框、高亮反馈等。
6.2.1 区域填充色与边框样式
地图的视觉呈现主要由 itemStyle 和 emphasis 控制。通过设置填充颜色、边框宽度、边框颜色等参数，可以精细控制地图的外观。
示例代码：
option = { map: 'china', itemStyle: { areaColor: '#f5f5f5', borderColor: '#000', borderWidth: 1 }, emphasis: { itemStyle: { areaColor: '#c23531', borderColor: '#000', borderWidth: 2 } }};参数说明：
areaColor：区域填充颜色。borderColor：区域边框颜色。borderWidth：边框宽度。emphasis：鼠标悬停或点击时的样式。
6.2.2 悬浮高亮与点击反馈设置
ECharts 支持通过 emphasis 和 blur 控制地图区域在不同状态下的样式变化，从而增强用户交互体验。
示例代码：
option = { map: 'china', emphasis: { itemStyle: { areaColor: '#c23531' } }, blur: { itemStyle: { areaColor: '#f5f5f5' } }, tooltip: { trigger: 'item' }};逻辑分析：
emphasis：高亮状态下的样式。blur：非高亮状态下的样式。tooltip.trigger：设置提示框的触发方式为item，即鼠标悬停在区域上时触发。
6.3 多地图叠加与分层显示
在复杂的地图可视化项目中，往往需要同时展示多个层级的地图数据，例如全国地图与省地图的联动显示、地图与热力图的叠加等。
6.3.1 多图层叠加的配置方法
ECharts 支持通过 geoIndex 与多个 geo 配置实现地图图层的叠加。
示例代码：
option = { geo: [ { map: 'china', zoom: 1.2, center: [116.4074, 39.9042], itemStyle: { areaColor: '#f5f5f5' }, emphasis: { itemStyle: { areaColor: '#c23531' } } }, { map: 'guangdong', zoom: 1.5, center: [113.2644, 23.1291], itemStyle: { areaColor: '#e0e0e0' } } ], series: [{ type: 'map', geoIndex: 0, data: [/* 全国数据 */] }, { type: 'map', geoIndex: 1, data: [/* 广东数据 */] }]};逻辑分析：
geo数组中配置两个不同的地图。series中通过geoIndex指定每个系列对应的地图图层。- 可以通过设置不同的
zoom和center实现图层独立控制。
6.3.2 不同层级地图的切换与联动
通过 ECharts 的 registerMap 和事件监听机制，可以实现地图层级之间的切换与联动。
示例代码：
myChart.registerMap('china', chinaData);myChart.registerMap('guangdong', guangdongData); myChart.setOption({ map: 'china', // ...其他配置}); myChart.on('click', function(params) { if (params.name === '广东') { myChart.setOption({ map: 'guangdong' }); }});逻辑分析：
- 使用
registerMap注册多个地图数据。 - 通过
on('click')监听地图点击事件。 - 根据点击区域名称切换地图层级。
6.4 性能优化与渲染效率提升
地图数据通常体积较大，尤其是在展示县级、市级边界时，性能优化尤为重要。
6.4.1 大数据量下的渲染策略
在大数据量下，可以通过以下策略优化性能：
- 简化几何结构 ：去除不必要的坐标点，减少多边形复杂度。
- 按需加载 ：仅加载当前视口范围内的地图数据。
- 动态聚合 ：将多个小区域聚合为大区域，减少绘制元素数量。
示例代码：按需加载地图区域
option = { geo: { map: 'china', zoom: 1.2, center: [116.4074, 39.9042], regions: [ { name: '北京', itemStyle: { areaColor: '#c23531' } } ] }};逻辑分析：
regions用于仅高亮指定区域，避免全量渲染。
6.4.2 使用Canvas与SVG的性能对比
ECharts 支持使用 Canvas 或 SVG 渲染地图，二者在性能上各有优势：
渲染方式
优点
缺点
适用场景
Canvas
渲染速度快，适合大量图形
不支持DOM操作，不便于交互
大数据量、静态地图
SVG
支持DOM操作，交互更灵活
渲染速度较慢
小数据量、高交互需求
示例代码：指定渲染方式
option = { renderer: 'canvas', // 或 'svg' map: 'china', itemStyle: { areaColor: '#f5f5f5' }};逻辑分析：
renderer：指定渲染引擎，默认为canvas。- 可根据项目需求灵活切换。
总结与延伸讨论
在本章中，我们详细介绍了 ECharts 地图的渲染配置方式，包括 map 与 geo 的使用、视觉映射的应用、区域样式的控制、多图层叠加的实现以及性能优化策略。通过本章内容，开发者可以灵活构建从全国到省、市、县层级的地图可视化系统。
在后续章节中，我们将继续深入探讨如何将业务数据与地图区域进行绑定，实现动态数据驱动的地图展示与交互功能。
7. 业务数据与地图区域绑定方法
7.1 数据绑定的基本原理
在 ECharts 地图可视化中，实现业务数据与地图区域的绑定，是数据可视化的关键步骤。ECharts 提供了灵活的数据映射机制，允许开发者将业务数据与地图区域进行关联。
7.1.1 区域名称与数据项的匹配机制
ECharts 地图通过区域名称（ name ）来匹配业务数据中的对应项。例如，在一个全国地图中，每个省都有一个 name 字段，如 "name": "广东" ，业务数据中也需要包含相同的字段名以进行匹配：
{
"name": "广东",
"value": 123456
}
ECharts 的 series.data 字段用于指定数据项列表，每个数据项需包含 name 和 value 字段，系统会自动根据 name 匹配对应的区域。
7.1.2 数据映射的字段配置方式
在 series 配置中，可以使用 encode 属性来自定义数据字段映射规则。例如：
series: [{ type: 'map', map: 'china', encode: { value: 'population', // 数据中的字段名 name: 'province' // 地图区域匹配字段 }, data: [ { province: '广东', population: 123456 }, { province: '北京', population: 2154 } ]}]这种方式提高了灵活性，尤其适用于字段名与默认字段名不一致的场景。
7.2 动态数据绑定与更新
在实际应用中，地图数据往往需要实时更新，例如每分钟更新一次疫情数据、交通流量等。
7.2.1 实时数据驱动的地图刷新
ECharts 提供了 setOption 方法来动态更新图表。结合定时器或 WebSocket，可以实现动态数据绑定：
function updateMapData(newData) { myChart.setOption({ series: [{ data: newData }] });} // 模拟每5秒更新一次数据setInterval(() => { const newData = fetchRealTimeData(); // 自定义获取数据函数 updateMapData(newData);}, 5000);7.2.2 数据变化时的动画过渡效果
ECharts 支持数据更新时的过渡动画，提升用户体验。可通过 emphasis 和 blur 状态进行高亮与过渡配置：
series: [{ type: 'map', map: 'china', emphasis: { label: { show: true } }, blur: { areaStyle: { color: '#ddd' } }}]此外，ECharts 还支持动画缓动函数（ easing ）和动画持续时间（ duration ）的配置。
7.3 多维数据的可视化策略
在复杂业务场景中，往往需要展示多个维度的数据，例如人口、GDP、污染指数等。
7.3.1 多指标数据的组合展示
可以通过 visualMap 组件来实现多指标的视觉映射。例如，使用 inRange 配置颜色渐变：
visualMap: { min: 0, max: 1000, inRange: { color: ['#f7fbff', '#08306b'] }, text: ['高值', '低值'], calculable: true}也可以为每个指标设置独立的 visualMap ，实现多个指标的并行展示。
7.3.2 图表与地图的联动设计
ECharts 支持图表与地图之间的联动。例如，点击地图区域时，同步更新柱状图或饼图的数据显示：
myChart.on('click', function(params) { if (params.componentType === 'series') { const selectedProvince = params.name; updateBarChart(selectedProvince); // 更新柱状图 }});联动设计增强了用户对数据的交互体验，适合用于数据看板、分析系统等。
7.4 实战项目：构建一个完整数据看板
本节通过一个实战项目，演示如何从数据获取到地图展示的完整流程。
7.4.1 从数据获取到地图展示的全流程实现
- 获取地图数据 ：从官方资源或第三方平台获取 GeoJSON 格式的地图数据。
- 注册地图 ：
javascript echarts.registerMap('myMap', chinaJson); // chinaJson 是 GeoJSON 数据
- 获取业务数据 ：通过 API 接口获取业务数据，格式如下：
json [ { "name": "广东", "value": 123456 }, { "name": "北京", "value": 2154 } ]
- 配置地图选项 ：
javascript option = { title: { text: '全国人口分布' }, tooltip: {}, visualMap: { min: 0, max: 100000, inRange: { color: ['#f7fbff', '#08306b'] }, text: ['高值', '低值'], calculable: true }, series: [{ name: '人口', type: 'map', map: 'myMap', data: [] }] };
- 初始化图表并绑定数据 ：
javascript const chart = echarts.init(document.getElementById('map')); chart.setOption(option); fetchData().then(data => { chart.setOption({ series: [{ data: data }] }); });
7.4.2 地图交互与业务逻辑的结合应用
在实际业务中，地图不仅用于展示数据，还可能作为交互入口。例如，点击某省份后跳转到该省份的详细分析页面，或者触发其他数据查询操作。
chart.on('click', function(params) { if (params.seriesType === 'map') { const provinceName = params.name; window.location.href = `/province-detail?name=${provinceName}`; }});也可以结合 Vue、React 等前端框架，实现更复杂的交互逻辑。
本章内容围绕业务数据与地图区域绑定展开，从基础的数据绑定机制，到动态更新、多维数据展示，再到完整的实战项目构建，层层递进地展示了 ECharts 在地图数据绑定方面的强大能力。下一章节将继续深入探讨地图交互事件的处理与高级交互设计。
简介：ECharts是一款基于JavaScript的数据可视化库，支持柱状图、折线图、饼图等多种图表类型，并提供强大的地图可视化功能。本文重点介绍ECharts中用于绘制中国全国及各省地图的JS JSON数据格式。这些JSON数据包含省份边界的经纬度坐标信息，能够实现地图渲染、数据绑定、区域高亮、动态效果和自定义交互等核心功能。通过示例代码讲解，帮助开发者快速掌握ECharts地图配置与数据加载方法，提升地理数据可视化开发效率。
原网址: 访问
创建于: 2025-11-14 14:27:58
目录: default
标签: 无
未标明原创文章均为采集，版权归作者所有，转载无需和我联系，请注明原出处，南摩阿彌陀佛，知识，不只知道，要得到
最新评论
