RFID读卡模块原理图是ORCAD的,有PDF预览,PCB是PADS的,还有BOM烧写说明,标注图等。其中UART输出是量产过的 韦根输出的只是看示波器波形是对的，没有实际应用；里面有源代码，编写前提是是CODE小于1K RAM小于64字节。

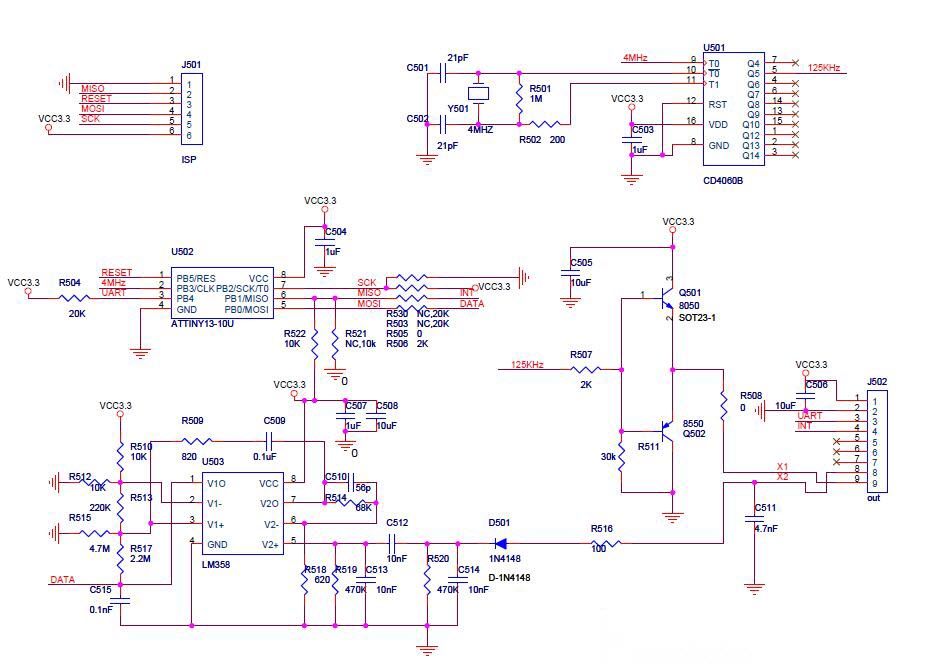

原理图原理就是CD4060产生125KHZ的方波，经过推挽电路进行功率放大，高频电流进入LC串联谐振电路，345uH和4.7NF的谐振频率正好是125KHZ，这时电容两端电压会到十几伏，如果用CBB电容，会到二十多伏，这时读卡距离会到10CM以上。当有卡接近线圈时，线圈两端会有曼彻斯特编码的调幅波。通过二极管以及电容的检波和滤波，产生的小信号送入LM358进行放大和整形，变成单片机可以读取的曼彻斯特编码信号。

关于硬件电路设计上，CD4060在3.3V时 4M以下的晶振都可以起振，但2M的晶振体积很大，所以用了4M。实验发现ATTINY13的频率随着工作电压的变化会有很大的变化，所以不能用RC校准了，正好CD4060会输出4M，所以用来当系统时钟，保证时序的精确性。这样模块在3.3V 5V都能工作。

ATTINY13接不了无缘晶振 只能接有源的~ 它只有一个CLKIN脚~有源晶振价格就贵了。

另外ATTINY13只有5个IO口

1个用于中断

1个用于UART输出

1个用于CLKIN

1个用于上电波特率配置

1个用于曼彻斯特编码输入 正好用完了

RFID读卡模块

模块正反面

串口收到5个字节

前4个字节就是卡号

程序中，根据曼彻斯特原理，找到长电平和短电平，根据跳变沿分析出0数据还是1数据。然后寻找消息头，后面的数据进行 行 列奇偶校验，从而分析出卡号。

程序上电时，通过ADC引脚读取外部电阻的分压配置，从而初始化出4中波特率。然后进行读卡操作。实际应用中，要保证读卡的稳定，当卡靠近线圈时，要只发一次数据。要很好的去抖。代码不能超过1K。现在代码正好1024个字节。关于奇偶校验算法，异或和要比对2取余简洁，但我测试时发现异或和代码长度大于对2取余，所以用了对2取余。

RFID读卡模块原理图+PCB+代码+调试至附件下载
