miniLA: 一款开源逻辑分析仪，基于fx2lafw开源固件，PCB使用KiCAD设计。

[](#%E7%AE%80%E4%BB%8B)简介

  这款逻辑分析仪用的芯片是CY7C68013A-56PVXC，很经典（二十多年了）的一款USB芯片，芯片主频最高只到48MHz，按理说这个速度做逻辑分析仪远远不够，但是，这个芯片有个特殊的部分叫做GPIF，可以不经由CPU直接在IO和USB接口之间高速交换数据，基于GPIF提供的高速数据读取能力，上位机能以24MHz的频率获取到IO状态信息。

  因为这个还算不错的“24MHz”，这片芯片被应用到了好几款逻辑分析仪当中，当然，最早都是些商业产品，溢价略高。在这里要感谢PulseView的开发人员，他们提供了用于可以用于该芯片的固件“fx2lafw”，该固件实现了逻辑分析仪的下位机部分，并且给硬件设计提供了一些限制和参考信息。基于fx2lafw和它的一个DIY示例——fx2grok-tiny，我们为科协设计了miniLA，其性能参数如下：

  • 通道数：16
  • 采样率：24MHz(4ch)/16MHz(8ch)/12MHz(16ch)

  本设备无屏幕，使用需要电脑，配套的上位机为PulseView。另外，注意连接时不要经过hub，否则高速采样容易失败。

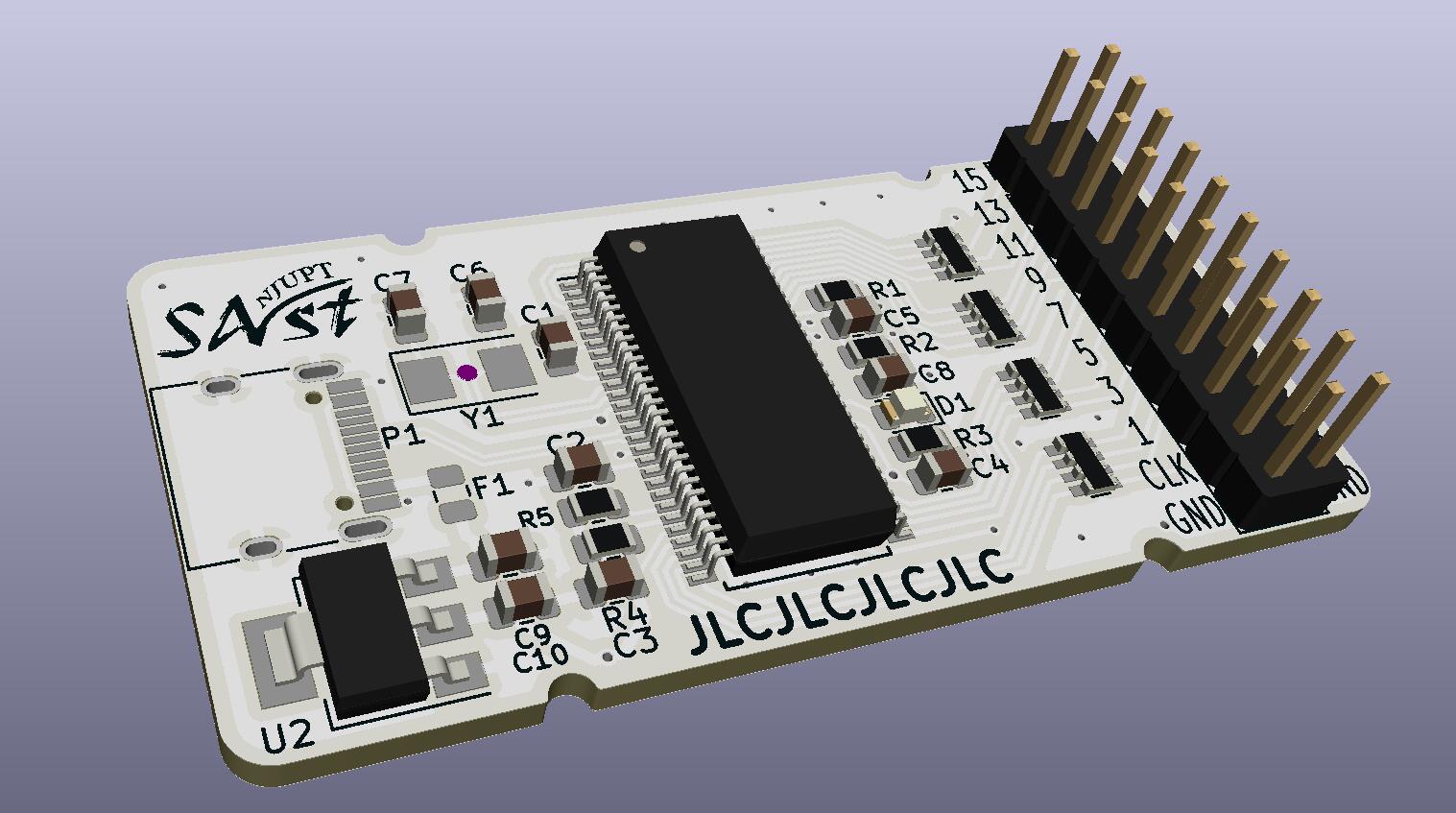

  PCB预览效果：

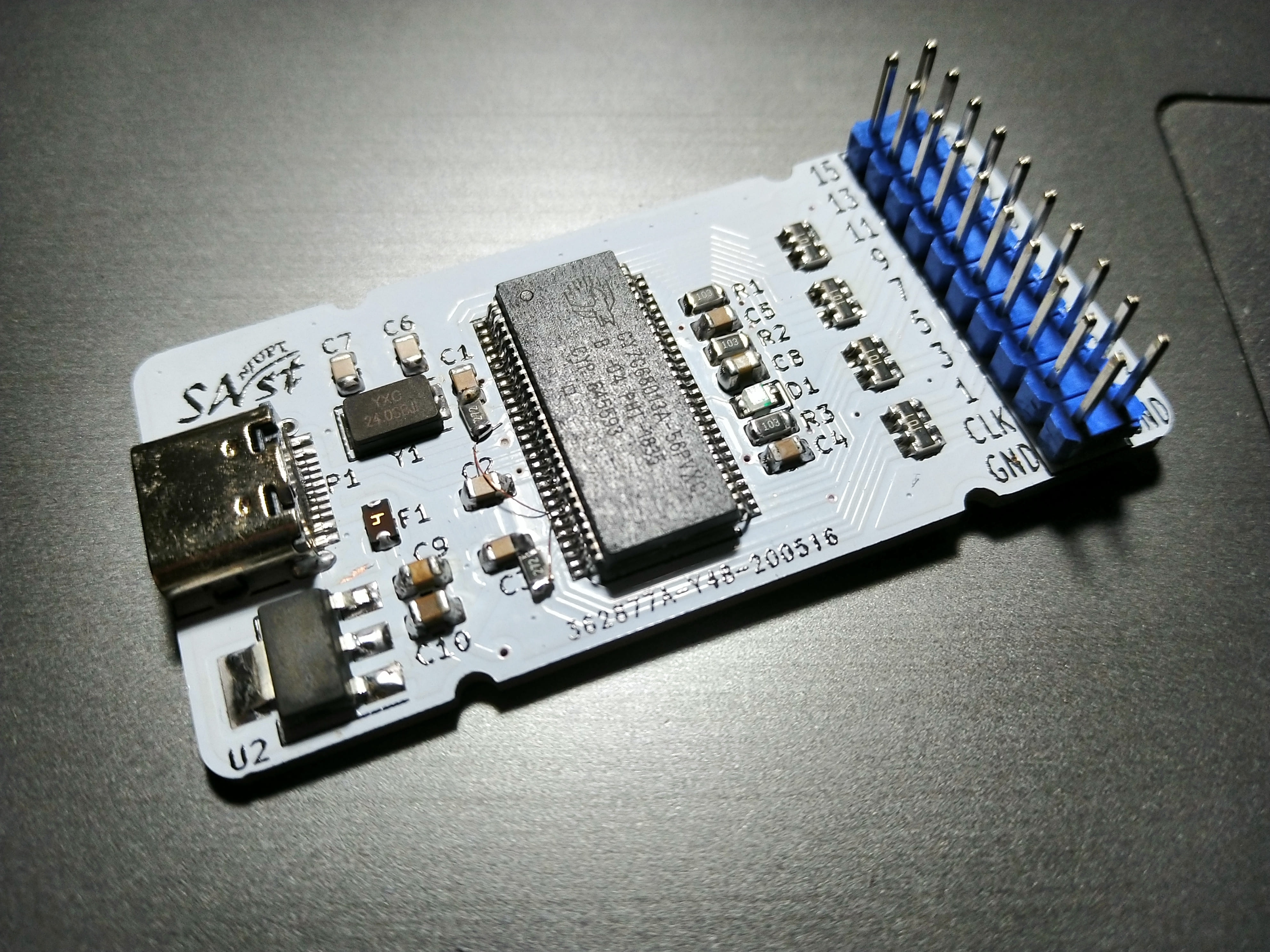

  差点翻车的初版PCB实物：

（咳咳，为啥说翻车呢？这里有个坑——芯片可以不外挂EEPROM，但是IIC上拉电阻不能省略，所以你可以看到我在板子上飞线补了一对电阻）

[](#%E9%A9%B1%E5%8A%A8%E5%AE%89%E8%A3%85)驱动安装

  安装PulseView的时候，Zadig会一并安装，这个软件可以帮助我们方便地更新设备的驱动程序。

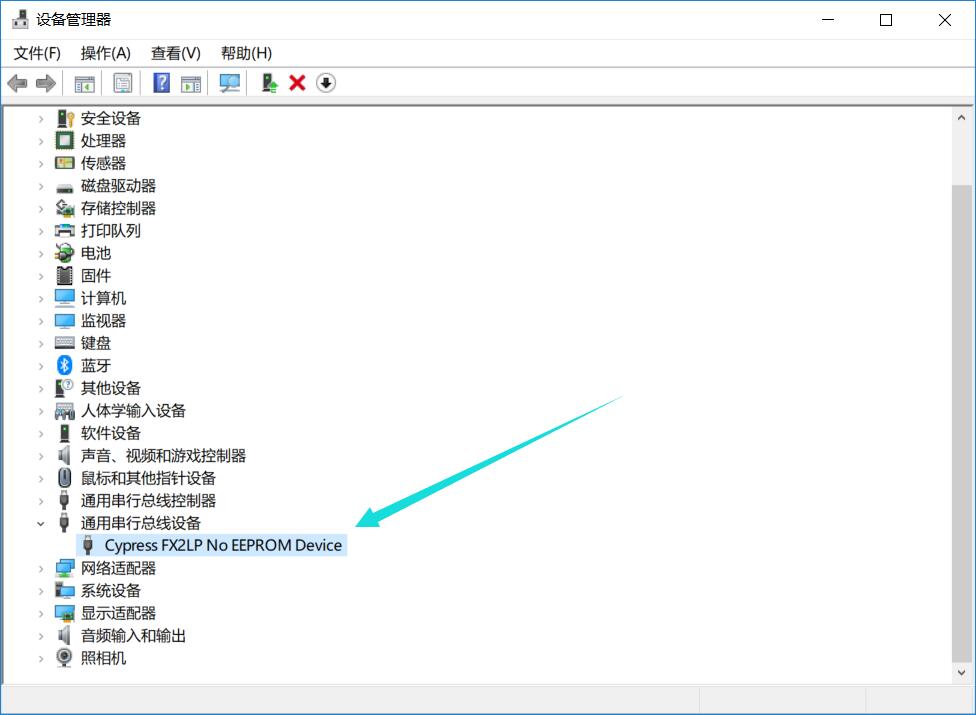

  • 首先，插上miniLA，设备管理器中显示如下：

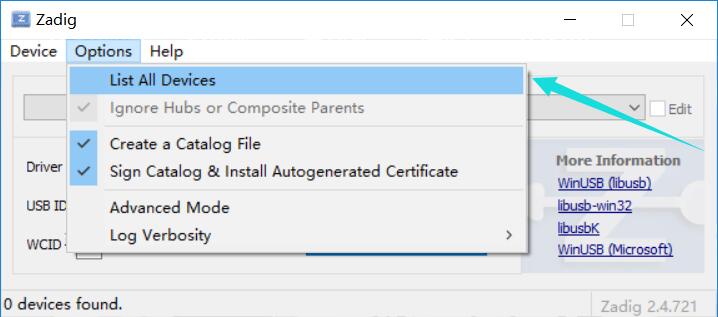

  • 然后，打开Zadig，List All Devices

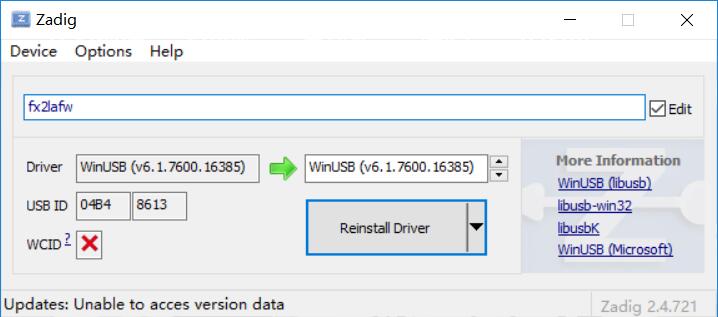

  • 从“Options”下方的下拉列表选中“Cypress FX2LP No EEPROM Device”，然后，勾选“Edit”，编辑其名称为“fx2lafw”，然后安装（图中笔者已经安装过了所以显示“Reinstall Driver”）

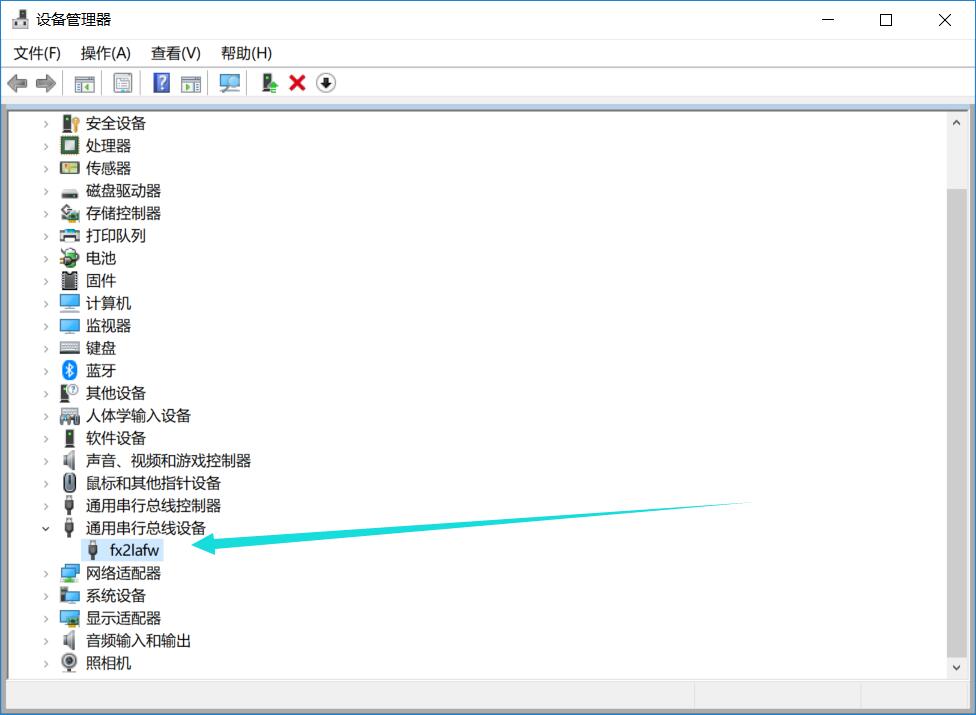

  • 驱动安装后设备管理器如下：

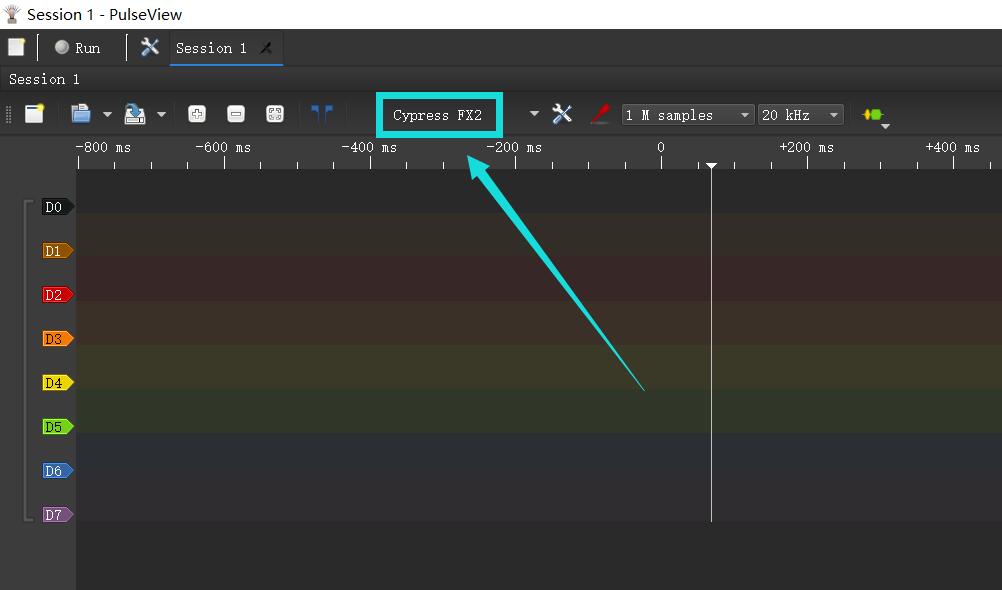

  • 然后，打开PulseView，软件应该能够识别到设备，显示为“Cypress FX2”

[](#%E5%BC%82%E5%B8%B8%E9%97%AE%E9%A2%98%E8%A7%A3%E5%86%B3%E6%96%B9%E6%A1%88)异常问题解决方案

  • 打开PulseView时如果提示"Failed to open device. generic unspecified error"，请按一下步骤检查：

    1. miniLA上指示灯是否亮起？如果是，关闭PulseView，拔掉再重新插上miniLA，打开PulseView。
    2. 设备管理器中设备名是否为“fx2lafw”？如果显示为No EEPROM Device，更新驱动程序（建议先删掉当前的）。
    3. 尝试更换USB口并使用更短的数据线。

[](#%E7%89%88%E6%9C%AC%E8%AF%B4%E6%98%8E)版本说明

  • V0.5版本是一个适合初学者的版本，经过从V0.1到0.5的调整和优化，硬件没什么糟心的地方了，为了方便初学者焊接，我们尽量使用了较大的封装，例如0805的电阻等等。不过，为了简化设计，板上没有输入缓冲（只有简单的保护电阻），因此，只支持3.3V和5V电平，使用时请注意。
