作者：RayChiu_Labloy
版权声明：著作权归作者所有，商业转载请联系作者获得授权，非商业转载请注明出处

关键的几个函数：

1.cv2.threshold()函数阈值操作二值化

2.cv2.canny()边缘检测

3.cv2.findContours()得到轮廓,返回值contours是轮廓点的集合

4.cv2.boundingRect() # 用一个矩形将轮廓包围，返回四个值，分别是x，y，w，h；x，y是矩阵左上点的坐标，w，h是矩阵的宽和高

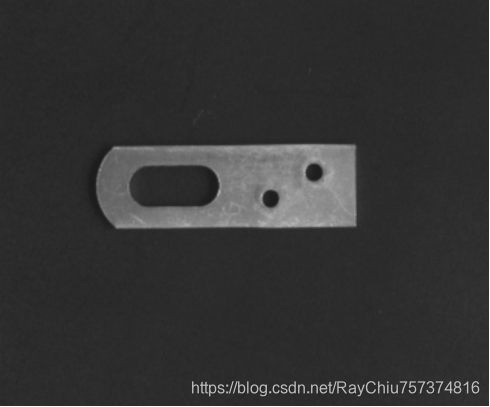

测试图片：

测试代码：

import cv2import numpy as npfrom PIL import Image, ImageDraw, ImageFont  # 用于给图片添加中文字符def ImgText_CN(img, text, left, top, textColor=(0, 255, 0), textSize=20):    if (isinstance(img, np.ndarray)):  # 判断是否为OpenCV图片类型        img = Image.fromarray(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))    draw = ImageDraw.Draw(img)    fontText = ImageFont.truetype(r'C:\Windows\Fonts\simsun.ttc', textSize, encoding="utf-8")  ##中文字体    draw.text((left, top), text, textColor, font=fontText)  # 写文字    return cv2.cvtColor(np.asarray(img), cv2.COLOR_RGB2BGR)  # 实现图片反色功能def PointInvert(img):    height, width = img.shape  # 获取图片尺寸    for i in range(height):        for j in range(width):            pi = img[i, j]            img[i, j] = 255 - pi    return img  img = cv2.imread("E:/Users/raychiu/Desktop/4.jpg", 0)  # 加载彩色图img1 = cv2.imread("E:/Users/raychiu/Desktop/4.jpg", 1)  # 加载灰度图 recimg = img[80:230, 90:230]  # 截取需要的部分img2 = img1[80:230, 90:230]  # 截取需要的部分 #gray = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)  # 把输入图像灰度化# ret, thresh1 =  cv2.threshold(image, 127, 255,  cv2.THRESH_BINARY)# ret, thresh2 =  cv2.threshold(image, 127, 255,  cv2.THRESH_BINARY_INV)#ret, thresh3 =  cv2.threshold(gray, 127, 255,  cv2.THRESH_TRUNC)# ret, thresh4 =  cv2.threshold(image, 127, 255,  cv2.THRESH_TOZERO)# ret, thresh5 =  cv2.threshold(image, 127, 255,  cv2.THRESH_TOZERO_INV)# cv2.imshow("thresh1", thresh1)# cv2.imshow("thresh2", thresh2)#cv2.imshow("thresh", thresh3)# cv2.imshow("thresh4", thresh4)# cv2.imshow("thresh5", thresh5)ret, th = cv2.threshold(recimg, 90, 255, cv2.THRESH_BINARY)  # threshold()函数阈值操作二值化 # canny边缘检测 第二个第三个参数代表低阈值和高阈值，高阈值用来将物体与背景区分开来，低的用于平滑连接高阈值产生的片段，使图像成一个整体edges = cv2.Canny(th, 30, 70)res = PointInvert(edges)  # 颜色反转# 显示图片cv2.imshow('original', th)  # 显示二值化后的图，主题为白色，背景为黑色 更加容易找出轮廓key = cv2.waitKey(0)if key == 27:  # 按esc键时，关闭所有窗口    print(key)    cv2.destroyAllWindows() """findContours()提取图片轮廓方法中第二个和第三个参数讲解：mode：定义轮廓的检索模式，可选项为cv2.RETR_EXTERNAL（只检索最外围轮廓）、cv2.RETR_TREE（检索所有轮廓，并建立一个等级树结构）、cv2.RETR_CCOMP（ 检测所有轮廓，只建立两个等级，最外的轮廓及其内的轮廓）、cv2.RETR_LIST（检测所有轮廓，但是不建立等级关系）method：定义轮廓的检索方式，可选项为cv2.CHAIN_APPROX_NONE（保存轮廓上的所有连续的点）、cv2.CHAIN_APPROX_SIMPLE（仅保留轮廓上的拐点信息，即关键点）"""contours, hierarchy = cv2.findContours(th, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)  # 得到轮廓,返回值contours是轮廓点的集合 cnt = contours[0]  # 取出第一个（最外边）轮廓 #创建白色幕布temp = np.ones(edges.shape,np.uint8)*255#画出轮廓：temp是白色幕布，contours是轮廓，-1表示全画，然后是颜色，厚度cv2.drawContours(temp,contours,-1,(0,255,0),3)cv2.imshow("contours",temp) x, y, w, h = cv2.boundingRect(cnt)  # 用一个矩形将轮廓包围，返回四个值，分别是x，y，w，h；x，y是矩阵左上点的坐标，w，h是矩阵的宽和高 img_gray = cv2.cvtColor(res, cv2.COLOR_GRAY2BGR)  # 将灰度转化为彩色图片方便画图 cv2.line(img_gray, (x, y), (x + w, y), (0, 0, 255), 2, 5)  # 上边缘 cv2.line(img_gray, (x, y + h), (x + w, y + h), (0, 0, 255), 2, 5)  # 下边缘img1[80:230, 90:230] = img_gray  # 用带有上下轮廓的图替换掉原图的对应部分 res1 = ImgText_CN(img1, '宽度%d' % h, 25, 25, textColor=(0, 255, 0), textSize=30)  # 绘制文字# 显示图片cv2.imshow('original', res1)key = cv2.waitKey(0)if key == 27:  # 按esc键时，关闭所有窗口    print(key)    cv2.destroyAllWindows()

【如果对您有帮助，交个朋友给个一键三连吧，您的肯定是我博客高质量维护的动力！！！】
