【硬件】调试经验：串口RS232不通，怎么办_连不上232-CSDN博客

写作时间：2020-07-24
目录：
1.关键词
2.坑坑坑（不要跳）
3.小技巧与说明

正文：

1.关键词

串口、串口助手上位机、usb转232线缆、串口命令、RS232。

2.检查点

串口不通，怎么办？
顺藤摸瓜，各个节点，各个排查，这是我们的核心思想。

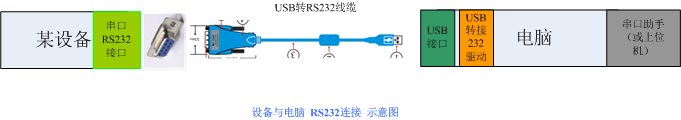

就是下图。
设备与电脑 RS232连接 示意图
串口不通，考虑几个大点：

检查1： 硬件连接与接线

  1. 设备有没有上电（很弱智，但是有时候有人会犯）
  2. 电路连接的通不通，用万用表量通路。
  3. 芯点定义对应的对不对。（出错几率极高） 经常有人收发接错,正确的做法是：我的收接你的发，我的发接你的收。
  4. USB转RS232线缆换了，灯都不亮
  5. 线缆用错了。用成了USB转RS422/485。因为长相一样，不看标志，基本容易拿错。所以这里也易错。
  6. 线缆太长，超过232的工作距离（大致5米）。
  7. 不接地！（232是单端的，一定要接地）

检查2： 驱动与COM口

  1. COM口设置不对
  2. COM口被别的上位机或设备占用
  3. 设备管理器中是否可以查找到COM口,是不是没有安装USB转232驱动
  4. 没有安装驱动，就在串口转换器的官网上下载一个，不要从野网站乱下载。

3）上位机与指令

  1. 上位机可能就不对，试试串口助手 。
  2. 串口的协议没有对清楚 查查波特率，起始位，停止位，校验位。
  3. 有校验位的话，要注意，要保持一致，别搞错了。这里容易错。
  4. 是否选择了16位（HEX）发送与接收。这点很关键。一般都设计是16位（HEX）。

3.小技巧与说明

1）如何检查串口线缆（USB转RS232）是否正常，上位机是否正常？

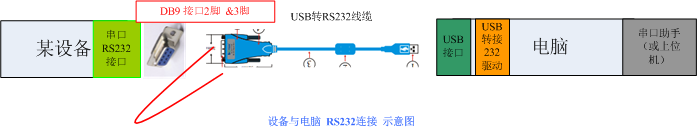

断掉某设备，将串口线缆DB9的2脚和3脚连接在一起。这叫做：回环
如下图：
在这里插入图片描述
排除了设备可能引入的问题，此时上位机发什么，也显示收什么，如果不对，就是线缆+电脑的问题了。

2）串口接线，经常接错！
a) 原理图设计的时候就接错了,导致PCB设计就有问题，标准的DB9接口都给搞错了。
b) 调试的时候，DB9接头经常是连线焊接的，或者是转接线，由设备的接插件转为标准的DB9接口等，转接时候把收发搞错.
这个太多太多了，跳坑一次，后续接着跳。
还有些“随意的”工程师说，不就是两根线吗，接错了，我再反一下就完了。

端正态度，做就做的清清楚楚，明明白白。

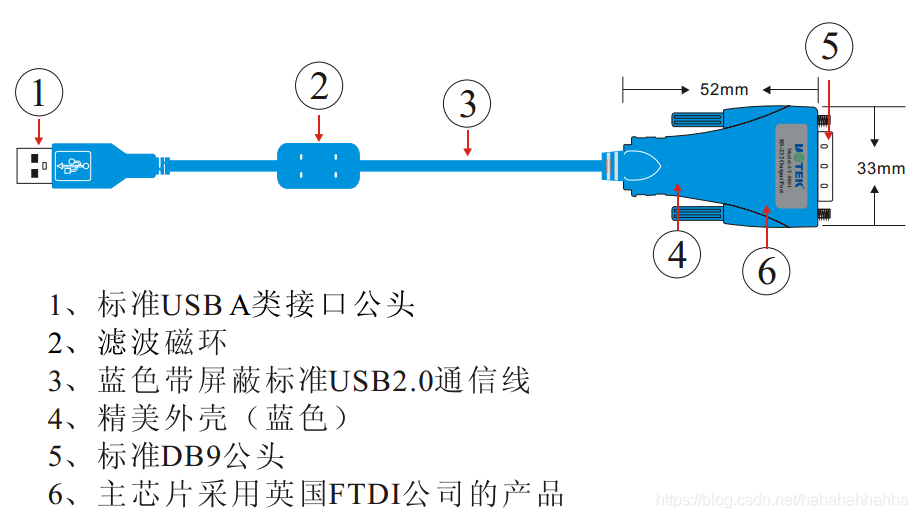

在这里插入图片描述

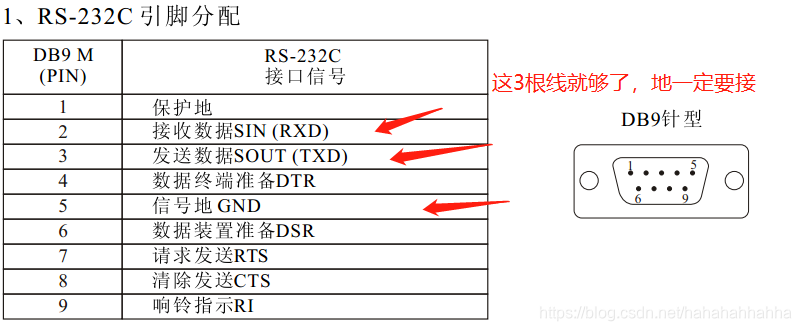

芯点定义：

在这里插入图片描述

编个顺口溜，方便记
2收3发5接地，收发收发，收在前，发在后，收发都是对电脑自己

解释下：
1） 2是自己的收，那么这里的2就是电脑的收。
2） 3是自己的发，那么这里的2就是电脑的发。
3） 防止记错顺序，2是收，3是发，收（丰收）在前，发（发财）在后。
4）电脑上位机再连接别的232设备时候，记得电脑的rx接设备的tx,电脑的tx接设备的rx,这里的rx,tx都是对自身而言。

    • *

THE END~
