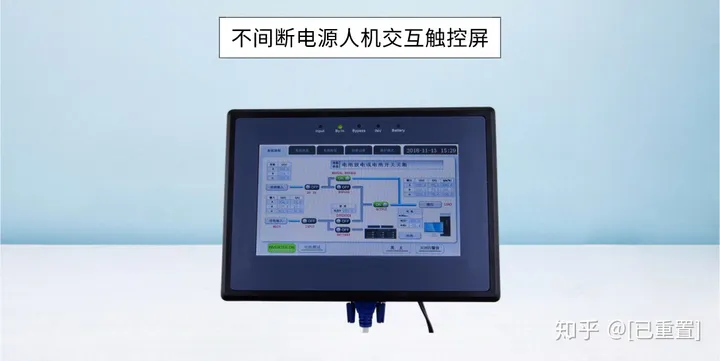

一、产品简介：

该触控屏针对三相UPS设计，直接利用UPS的通讯接口，可以快速帮助UPS厂家实现UPS的改造升级，同时也可以用作远程显示面板。该触控屏采用7寸800*400彩色触摸屏设计，并在基于UPS原有的RS232接口，在不影响系统的基础上，额外提供一路RS232外，还同时提供了RS485接口，支持MODBUS--RTU协议，方便接入自己的系统平台或第三方系统平台。

二、功能特点：

1.双核心设计，与UPS通讯的逻辑处理及显示控制分别采用一个独立的处理器，从而可以更好的保证操作的灵敏度和数据查询的可靠性。

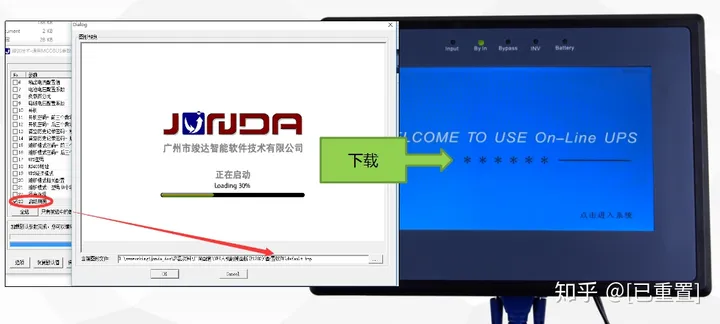

2.配套专用的设置工具，UPS厂家可自行设计开机画面，随时下载更新自己品牌的开机画面。

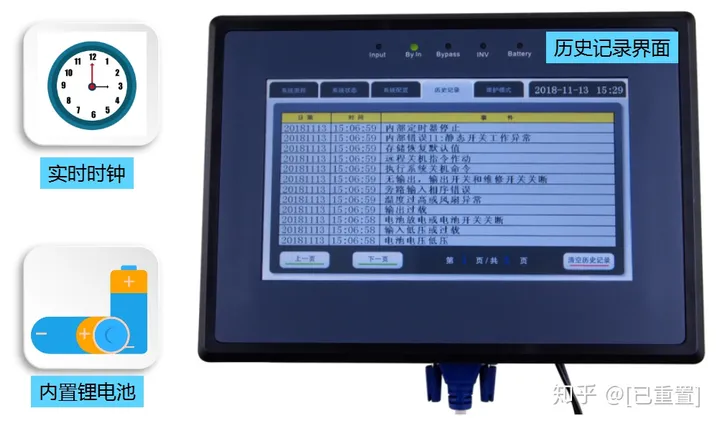

3.内部集成了专用的日历时钟芯片，并具有独立的锂电池保持持续记录了UPS的运行事件(具有密码保护清除功能)以及辅助用户进行故障追忆。

4.人性化的RS232/RS485扩展：RS232接口：完全映射了UPS原生串口的所有行程数据。RS485接口：支持MODBUS RTU协议，满足系统集成、动环监控的整合需求。

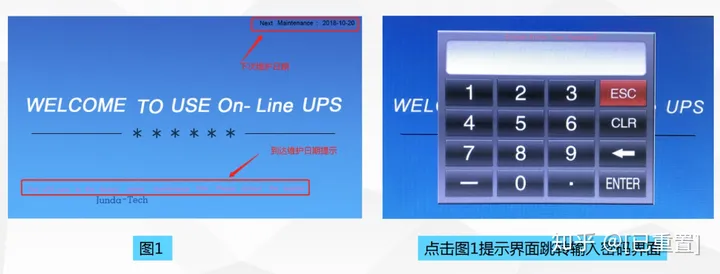

5.密码分期维护模式：设备出厂前，UPS厂家通过专用设置工具，可设置两个计划的维护时间和维护密码，UPS机器运行达到时间后，会锁住屏幕提示需要维护，必须输入密码方能解锁！

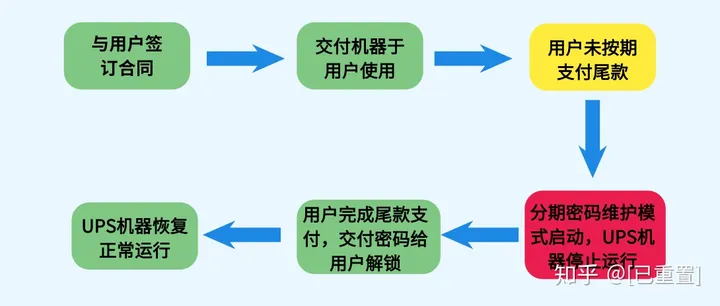

例如：与UPS用户约定日期付完UPS机器的货款，到达约定日期，用户并未完成约定，可自动停止UPS机器的运行。待用户付完尾款后，提供密码交由用户解锁后，UPS才能正常运行。

6.触控屏能清晰的展现UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等数据，并有相对应的界面展示。

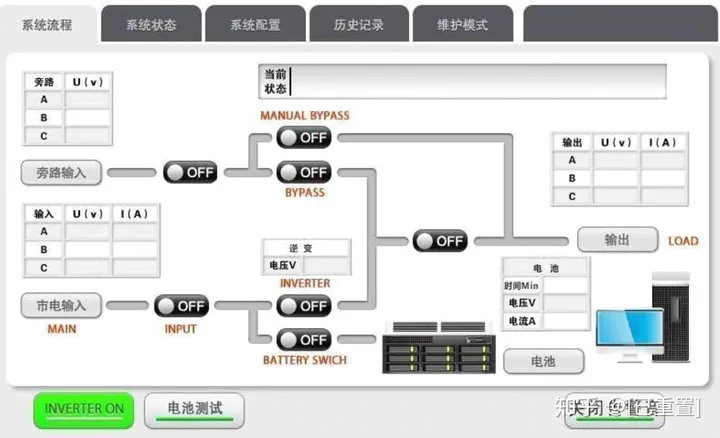

6.1、系统流程界面：UPS各项状态及数据总览。

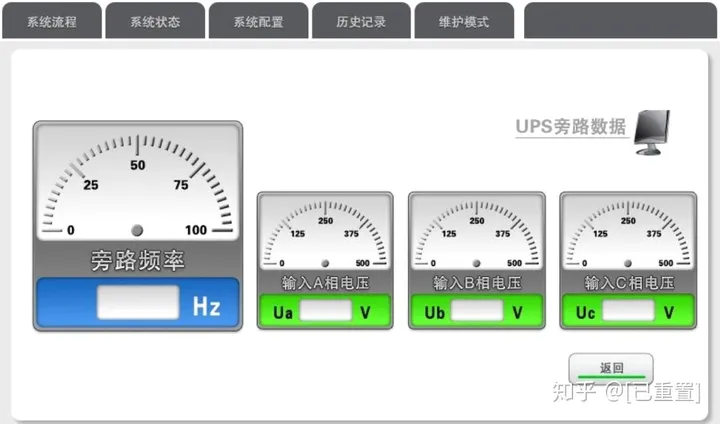

6.2、UPS旁路数据界面：

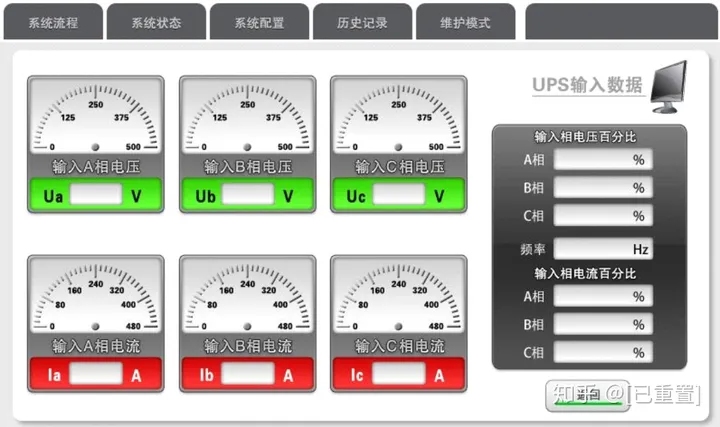

6.3、UPS输入数据界面：

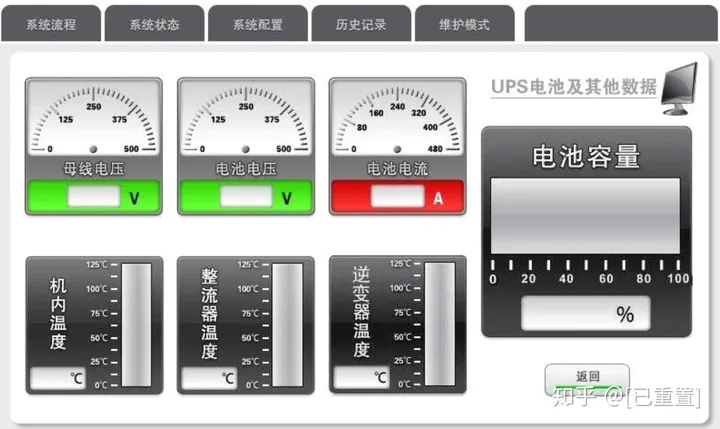

6.4、UPS电池及其他数据界面：

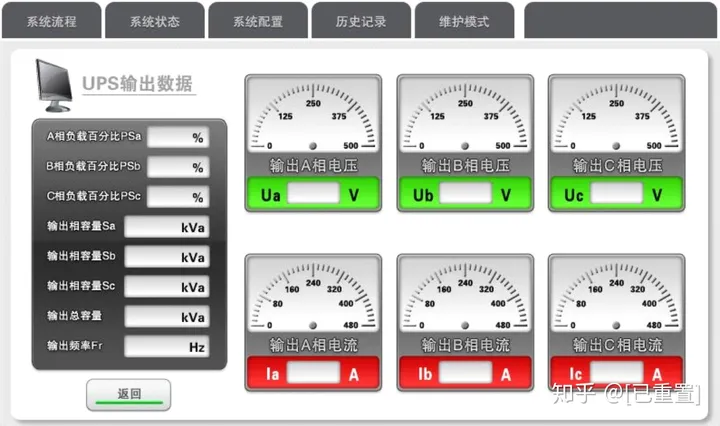

6.5、UPS输出数据界面：

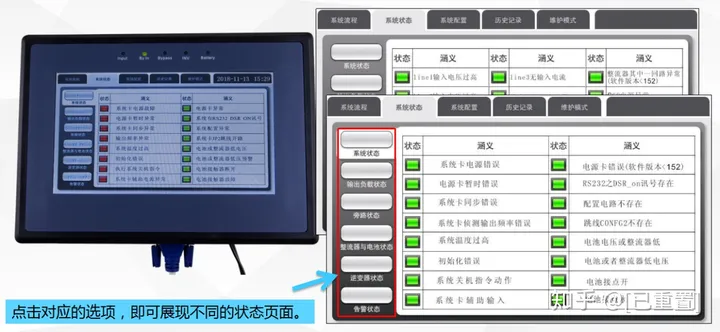

6.6、UPS状态界面：输出负载状态、旁路状态、整流器与电池状态等。

7.除中文外，根据客户的需求，我们配合提供多种语言的定制：英文、韩文、俄文等，方便UPS厂家对外出口。

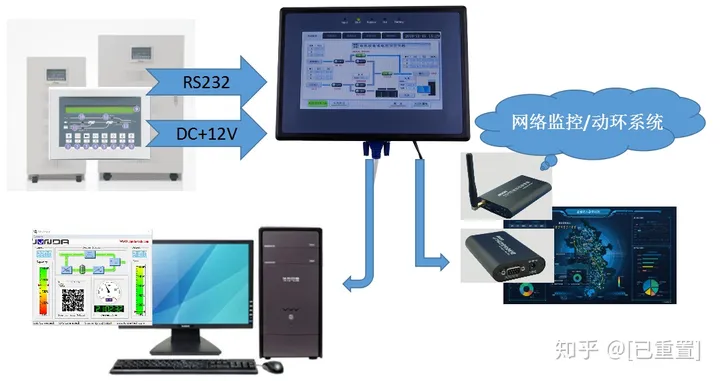

三、应用示意图：

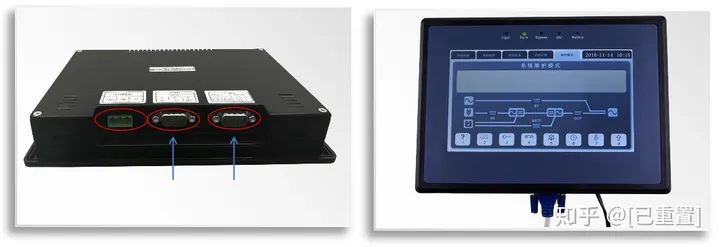

一般应用中，该触控屏直接通过RS232和UPS主机通讯，触控屏直接安装在主机机箱上。触控屏另外提供一个RS232接口，以替代被占用的通讯口，同时该触控屏还支持RS485接口，并提供标准的Modbus--RTU协议。

更完善的UPS、精密空调、电池巡检等产品配套和技术服务，请在下面评论或留言，竣达技术为您详细解答。
