RS232接口和RS485接口是两种常见的串行通信接口，它们在物理结构、电子特性、通信距离、多点通信以及通信线路等方面有所区别。

  1. RS232与RS485口的物理结构：

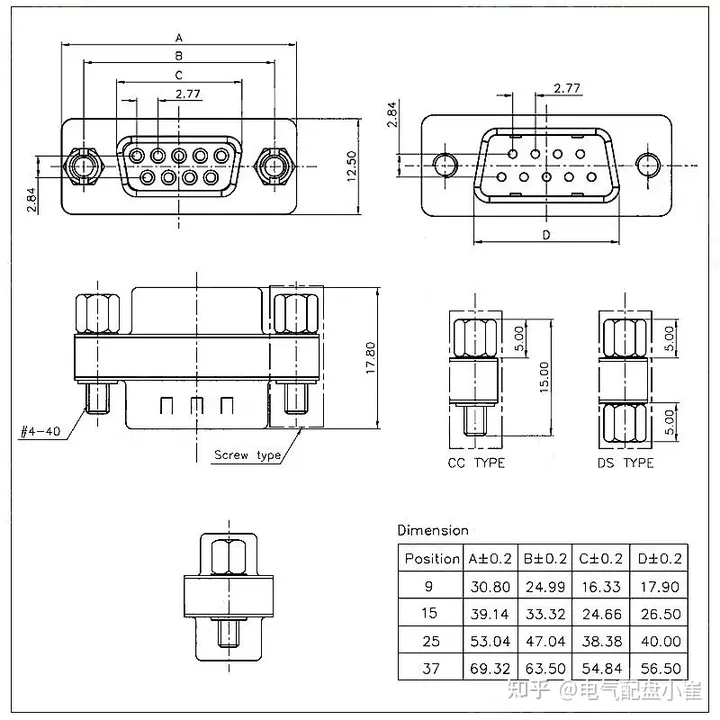

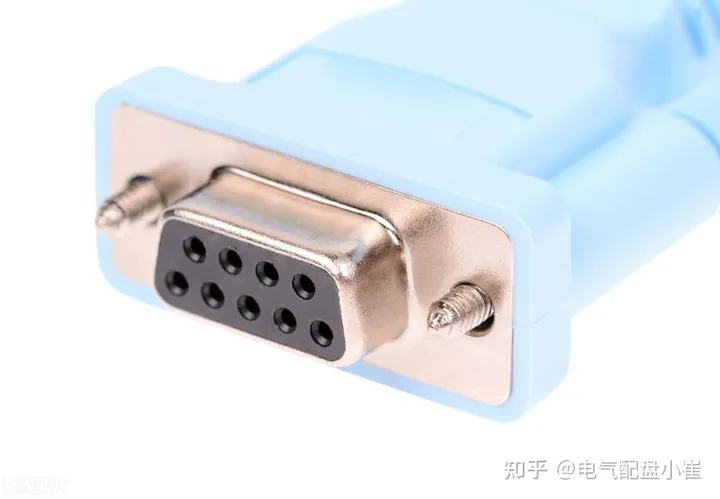

  • RS232接口通常以9个引脚（DB-9）或25个引脚（DB-25）的形式出现，并且在个人计算机上常见的称为COM1和COM2接口。

  • RS485接口没有具体的物理形状，而是根据实际情况采用不同的接口。

二、RS232与RS485口接口的电子特性

1、RS232： RS232接口使用的是传输电平信号，其中信号电平值较高。具体而言，信号"1"表示为"-3V至-15V"，信号"0"表示为"3至15V"。这种高电平信号可能会对接口电路的芯片造成损坏，而且由于与TTL电平（0~"<0.8V"，1~">2.0V"）不兼容，因此在与TTL电路连接时需要使用电平转换电路。此外，RS232接口的抗干扰能力较差。

2、RS485： RS485接口使用的是传输差分信号。逻辑"1"以两线间的电压差为+（2—6）V表示，而逻辑"0"以两线间的电压差为-（2—6）V表示。相比RS232，RS485接口的信号电平降低了，这样就不容易损坏接口电路的芯片。此外，RS485接口的信号电平与TTL电平兼容，可以方便地与TTL电路连接。

三、RS232与RS485的通讯距离长短

1、RS232： RS232传输距离有限，其标准最大传输距离为15米。此外，RS232接口只支持点对点通讯，最大传输速率为20kB/s。

2、RS485： RS485接口的最大无线传输距离为1200米。最大传输速率为10Mbps，但要达到最大通信距离，需要在100Kb/s的传输速率下进行。如果采用阻抗匹配和低衰减的专用电缆，甚至可以达到1800米的传输距离。当超过1200米时，可以添加中继器（最多8个），以接近10公里的传输距离。

四、RS232与RS485能否支持多点通讯

RS232：RS232接口在总线上只能连接一个收发器，不支持多站收发能力，因此只能进行点对点通信，不支持多点通讯。

RS485：RS485接口在总线上允许连接多达128个收发器，具有多站通讯能力，用户可以方便地建立设备网络。通过单一的RS485接口，可以实现多个设备之间的通信。

五、RS232与RS485通讯线的差异

RS232：RS232接口可以使用三芯双绞线、三芯屏蔽线等不同类型的通讯线。

RS485：RS485接口可以使用两芯双绞线、两芯屏蔽线等不同类型的通讯线。在低速、短距离、无干扰的环境中，可以使用普通的双绞线。而在高速、长距离传输时，需要采用阻抗匹配为120Ω的RS485专用电缆（例如STP-120Ω，一对18AWG），在干扰较严重的环境中，还应采用铠装型双绞屏蔽电缆（例如ASTP-120Ω，一对18AWG）。

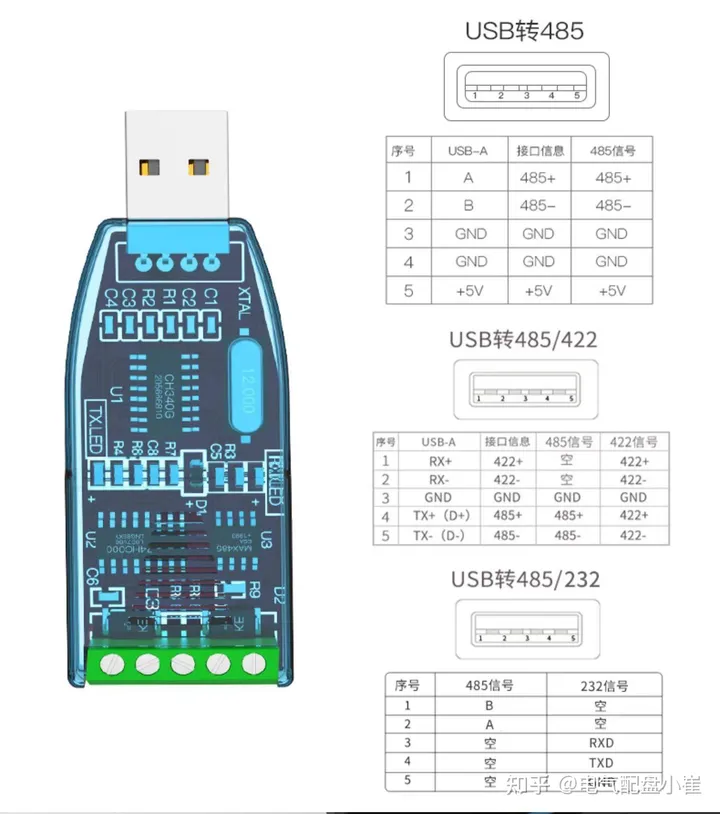

总结：尽管RS232传输距离较短，仅为15米，但它具有广泛的应用。它可以连接各种设备，例如监控系统、设备升级或调试等。与USB接口相比，RS232接口的功能类似，随着USB端口的普及，将会有更多的USB转RS-232或其他接口的转换装置出现。通过使用USB接口，可以连接更多的RS-232设备，提供更高的传输速度，实现即插即用的功能，同时解决了USB接口在远距离传输方面的限制（USB通信距离限制在5米内）。
