相信通信行业的朋友都有听说过串口这一词，但是串口的真正含义又是什么呢？

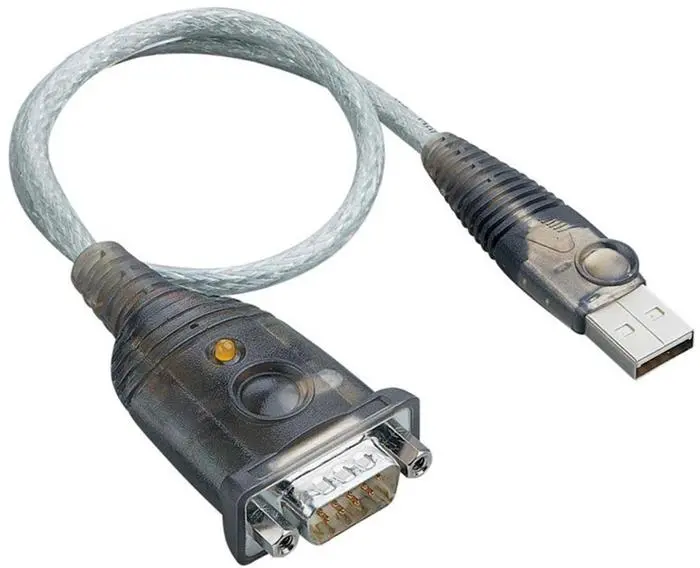

串口，又称串行数据接口，也称串行通信接口。按电气标准及协议来说，一般分为RS232、RS422与RS-485三种标准。USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。

在看三者区别前，我们先看一下数据传输的分类方式。一般来说，数据传输分为单工和双工两种。单工，又称为单向通信，一般通信双方分为发送机和接收机两台设备，发送机仅用于发送数据，接收机也仅能接收数据，需要配对使用，现基本被淘汰。

双工，即为双向通信，一台设备既可以发送，也可以接收，这样就不用区分发送设备和接收设备，双工又分为全双工和半双工两种。全双工类似于对讲机，发送方发送时，接收方只能进行接收，待发送方发送完毕后，接收方才能进行发送，因此叫做半双工；全双工类似于我们打电话，发送方和接收方独立运行（同时运行），互不影响。

下面我们一起来看一下RS232，RS232标准接口（又称EIA RS-232）是常用的串行通信接口标准之一，它是由美国电子工业协会(EIA)联合贝尔系统公司、调制解调器厂家及计算机终端生产厂家于1970年共同制定，其全名是“数据终端设备( DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。

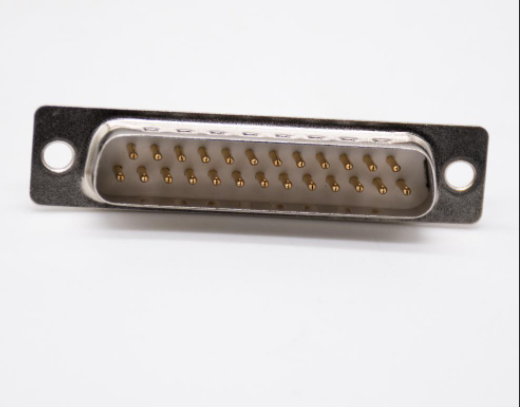

RS232采用全双工通信方式，通常RS232 接口以9个引脚 （DB-9） 或是25个引脚 （DB-25） 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。RS232传输速率最大支持20kbps，传输距离为15m以内。

RS422由RS232发展而来，它是为弥补RS-232之不足而提出的，也采用全双工通信方式。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，采用双绞线的传输方式，将传输速率提高到10Mb/s，传输距离延长1200米。

RS485由RS232发展而来，采用半双工传输方式，跟RS422很类似，采用平衡传输方式，传输速率为10Mb/s，传输距离也可达到1200米。

一般来说，RS232需要三根线进行传输，由RX、TX、GND三根线组成，使用时RX需要跟TX交叉进行连接，RS232采用负逻辑电平，范围在±15V；RS422采用R+、R-、T+、T-和GND组成（类似两组RS485），使用时R+和T+为一组，R-和T-为另一组；RS485一般由A、B两根线组成，采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V表示“1”。
