前言

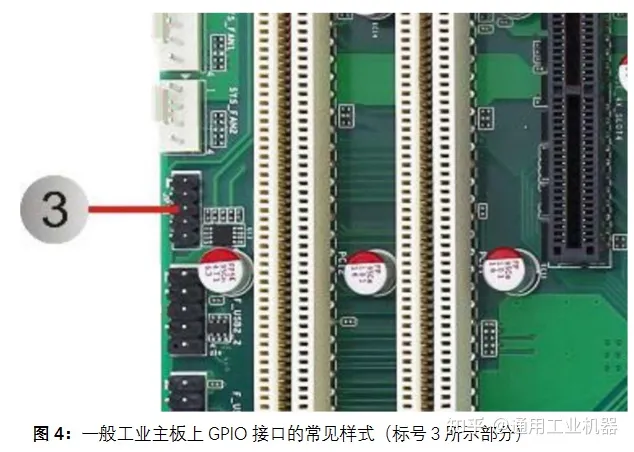

在工业计算机和工业主板主板中，普遍存在一种GPIO接口，可以使工控机在不额外购买数字IO控制卡的情况下，获得少量的输入输出点位信号接收与控制能力，但这种接口目前的调试工具普遍比较抽象，而且普遍只能监控多个引脚中的一个。为了方便各位工程师快速调试GPIO接口，本人写了一个简单直观的调试工具，目前通用支持研华SUSI平台和WinIO寄存器操作平台，大概能应付目前市面90%的工控机GPIO接口调试了，该工具的分享网盘地址与使用简介如下。

工具下载链接：

链接: https://pan.baidu.com/s/1pHeMTHz0NUcfLkEc7fysqw?pwd=v9ep 提取码: v9ep

使用说明：

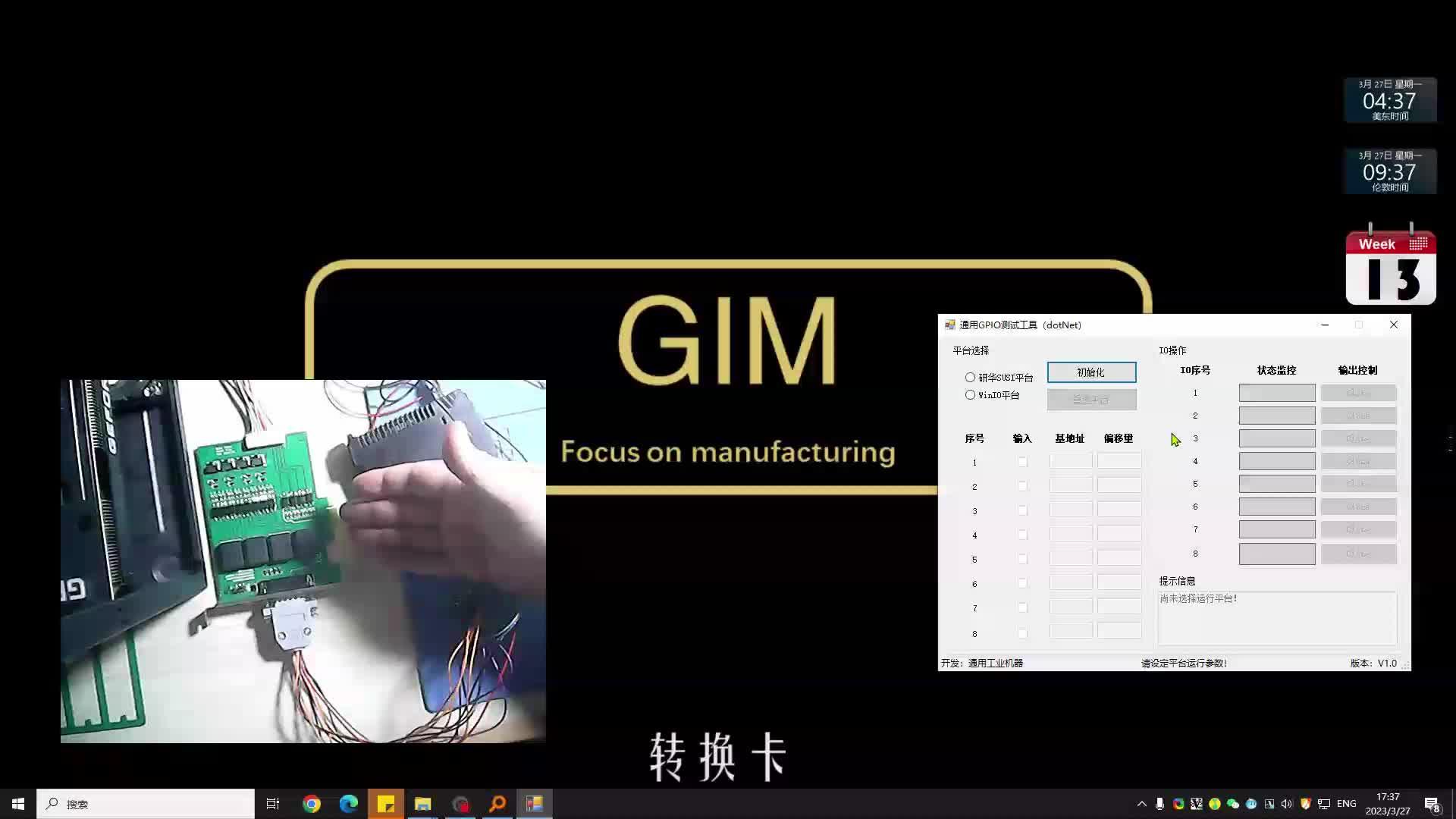

如图1所示，为了方便广大客户和有主板GPIO调试需求的工程师，本人开发了通用GPIO测试工具，其可兼容研华SUSI平台和WinIO操作库平台，可以运行在Windows操作系统。接下来分别以研华SUSI平台和WinIO平台两个方向详细介绍该工具的使用方法。

研华SUSI平台下测试工具的使用方法

首先需要说明的是，研华SUSI平台是一个统称，但每一款主板都有其对应的SUSI动态链接库，客户需要根据自己所使用的研华工控机或主板型号，在研华公司官方网站下载其对应的SUSI平台安装包，安装后将安装根目录下的SusiCommon.dll动态链接库拷贝至测试工具的exe根目录下，替换自带的SusiCommon.dll库。本工具自带的SusiCOmmon.dll适配于研华AIMB-786主板。其替换方式如图2所示。

图2：SusiCommon.dll库的替换方式展示

在替换动态链接库，并打开工具exe文件运行没有报错后，说明动态链接库替换成功，可以开始使用本工具。

在使用时，第一步是选择应用平台，由图1可知客户可以在研华SUSI和WinIO两种平台之间选择，这里我们以SUSI平台为例，鼠标点击研华SUSI平台前的白色圆形选择框，即将软件置于SUSI平台的操作条件下。

如图3所示，当客户选择平台后，即可对平台选择的下方详细设定参数进行修改。由于研华SUSI平台并不需要用户手动设定每个GPIO引脚的操作地址及其偏移量，因此“基地址”和“偏移量”输入框都是灰色不可用的。用户仅需根据引脚序号，选择该引脚是否作为输入功能引脚即可。例如我们选择1234引脚（对应0~3GPIO引脚）为输入GPI功能，如图4所示。

在功能确认勾选后，客户点击“初始化”按键，此时如图5所示，工具将暂时禁止用户修改参数，同时右侧的IO操作区域发生变化，输入功能点在无输入信号时呈现粉红色，且其右侧的输出控制按键将被禁止使用；输出功能点无输出时呈现灰色，右侧输出控制按键呈现“Close”指示文字。

如图6所示，当客户向转换卡输入端提供输入信号时，对应输入功能引脚颜色将改变为亮绿色。

图6：GPI引脚获得输入信号时，其指示颜色变亮绿色

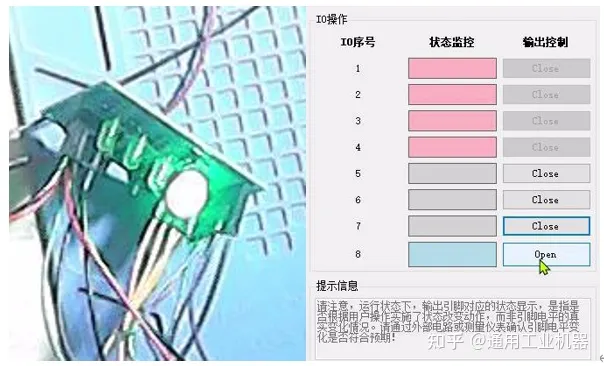

如图7所示当客户通过工具软件控制输出引脚状态时，所点击的GPO引脚对应按键的文字将从“Close”改变为“Open”，其状态指示颜色将从灰色改变为浅蓝色。此时若输出端接有外部指示灯（遵循转换卡预设输出制式连接），应当亮起，使用万用表电压档测量对应输出点时，以24V为例，在NPN模式下，黑色表笔与外部电源正极相连，红色表笔接触输出端对应接点出线，电压应显示为-24V；在PNP模式下，黑色表笔接触外部电源GND端，红色表笔接触输出端对应接点出线，电压应显示为24V（可能会有一定程度的管压降影响）。
