本文以mac版为例。Windows版就是后面路径有点差别,其他应该一样。
1.1 获取元件库
元件库可以在例如 http://snapeda.com 之类的网站获取。
我们以PJ-058BH

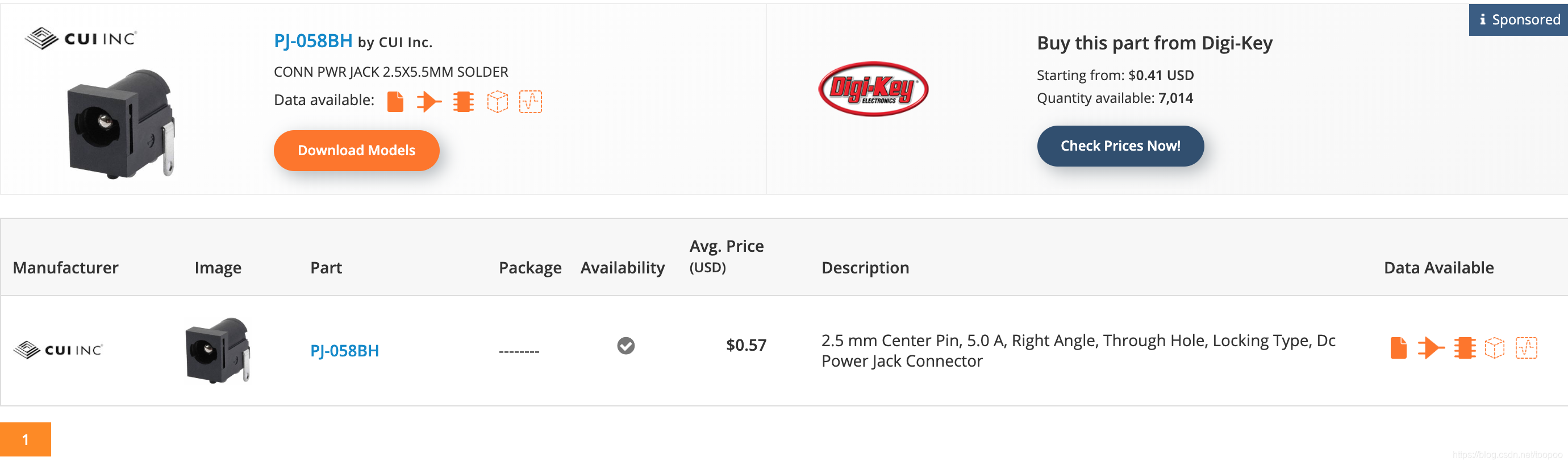

DC座为例,在 http://snapeda.com 搜索 PJ-058BH

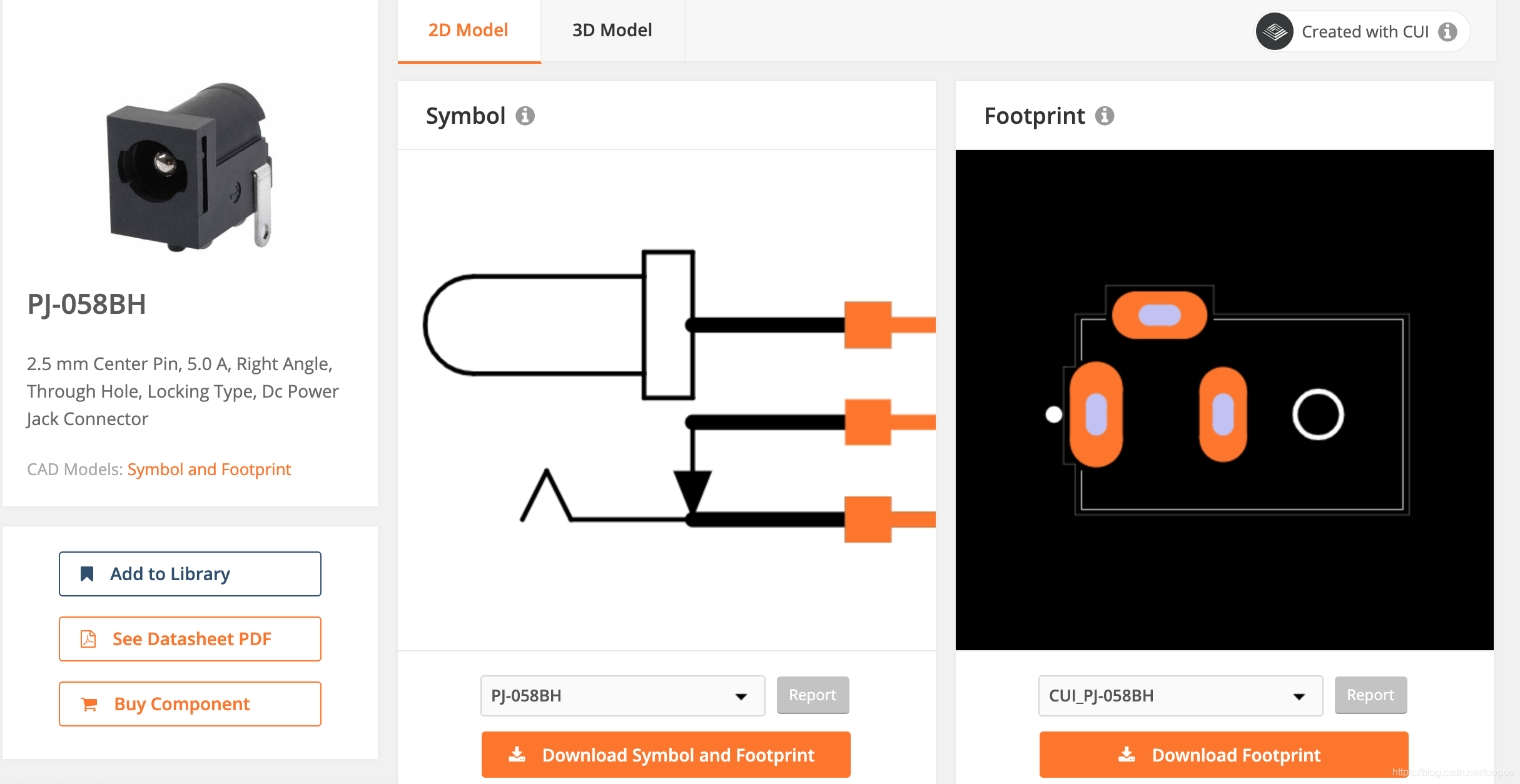

1.2 下载元件和封装库
点击Download Model
或者Part
下面的料号PJ-058BH
,进入下载页面。并点击Download Symbol and Footprint
,打包下载元件和封装库的zip文件。
1.3 解压文件
解压后我们可以看到PJ-058BH.lib
和 PJ-058BH.mod
文件。

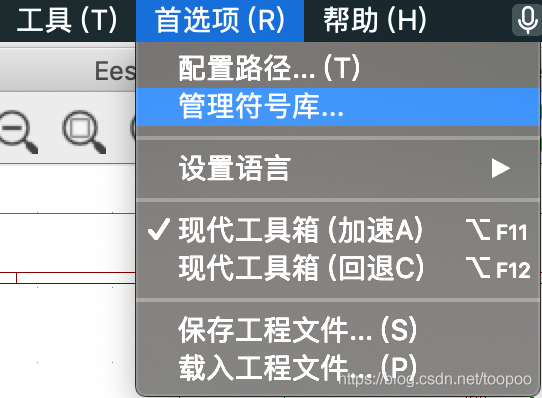

1.4 点击首选项
-管理符号库

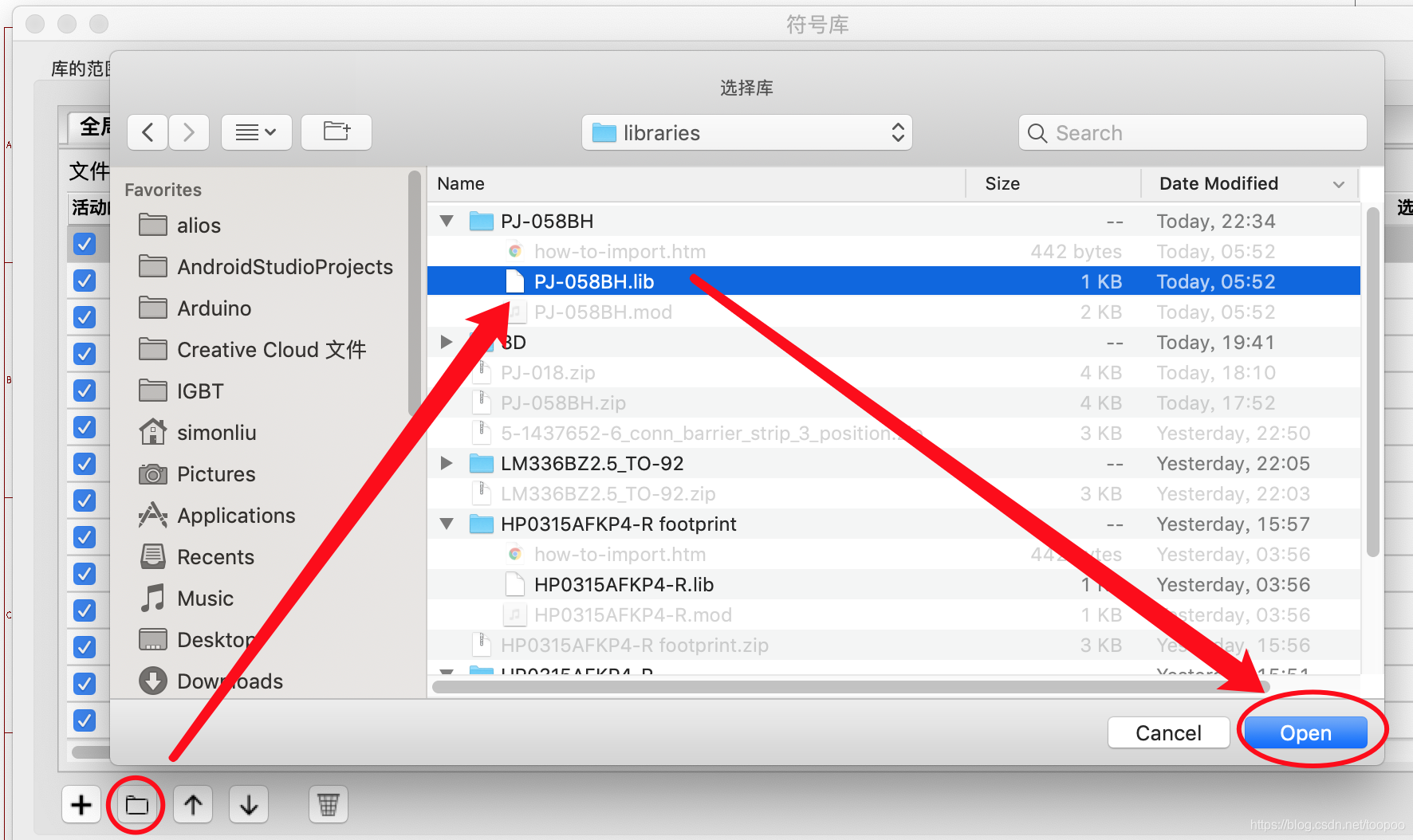

1.5 点击浏览
图标,选择PJ-058BH.lib
文件,点击Open
。

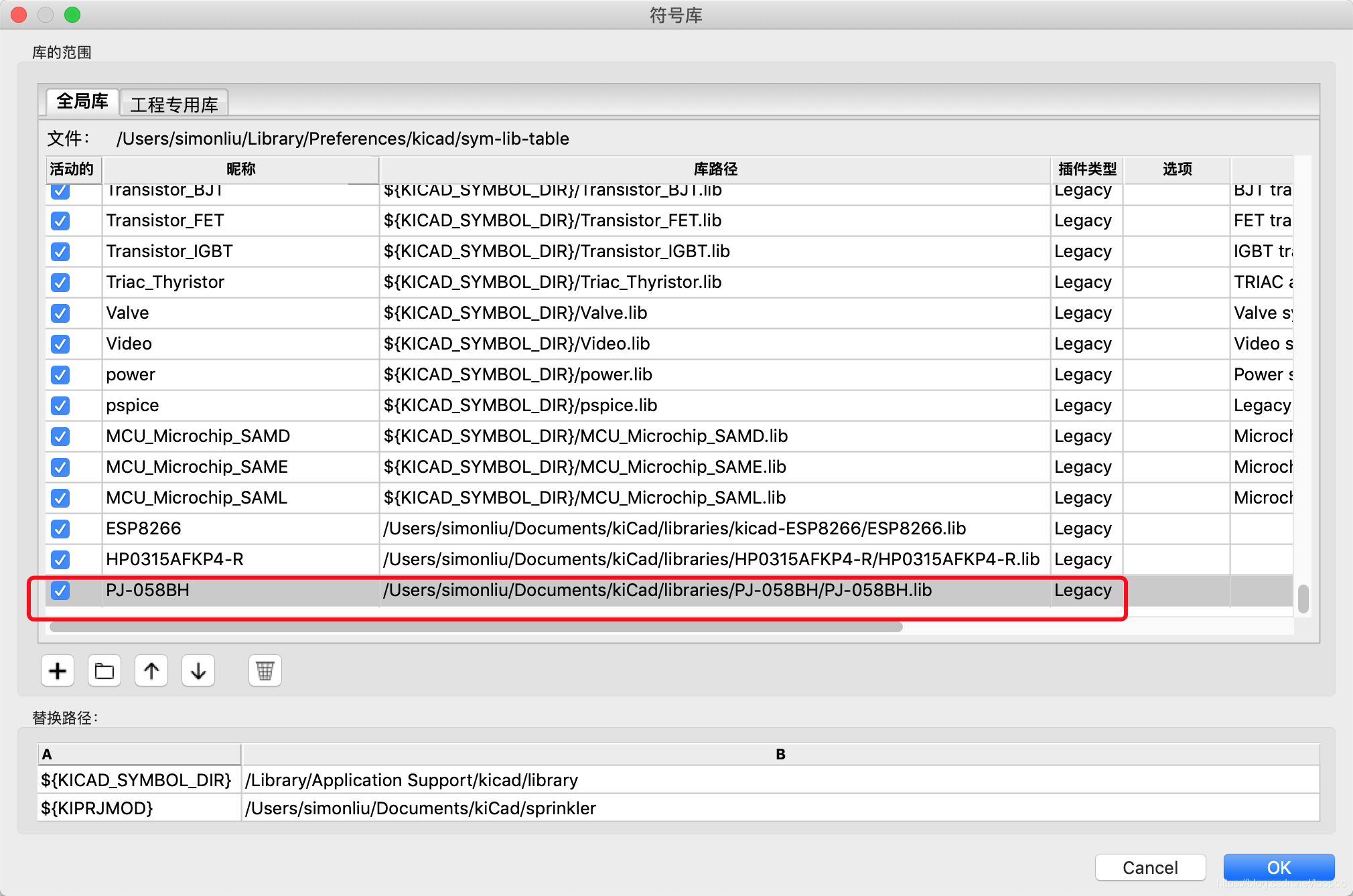

1.6 可以看到PJ-058BH.lib
已经出现在最后一行,标明添加成功。我们可以看到插件类型是Legacy
,此为正确的类型。点击OK完成。

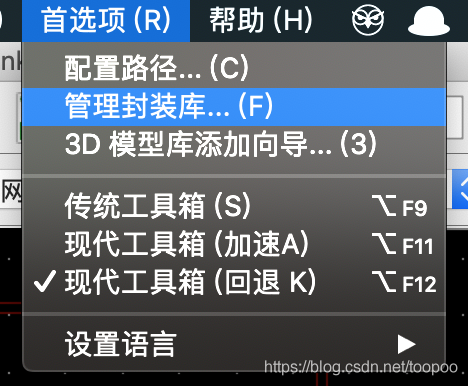

2.1 打开Pcb编辑器。点击首选项
-管理封装库
。

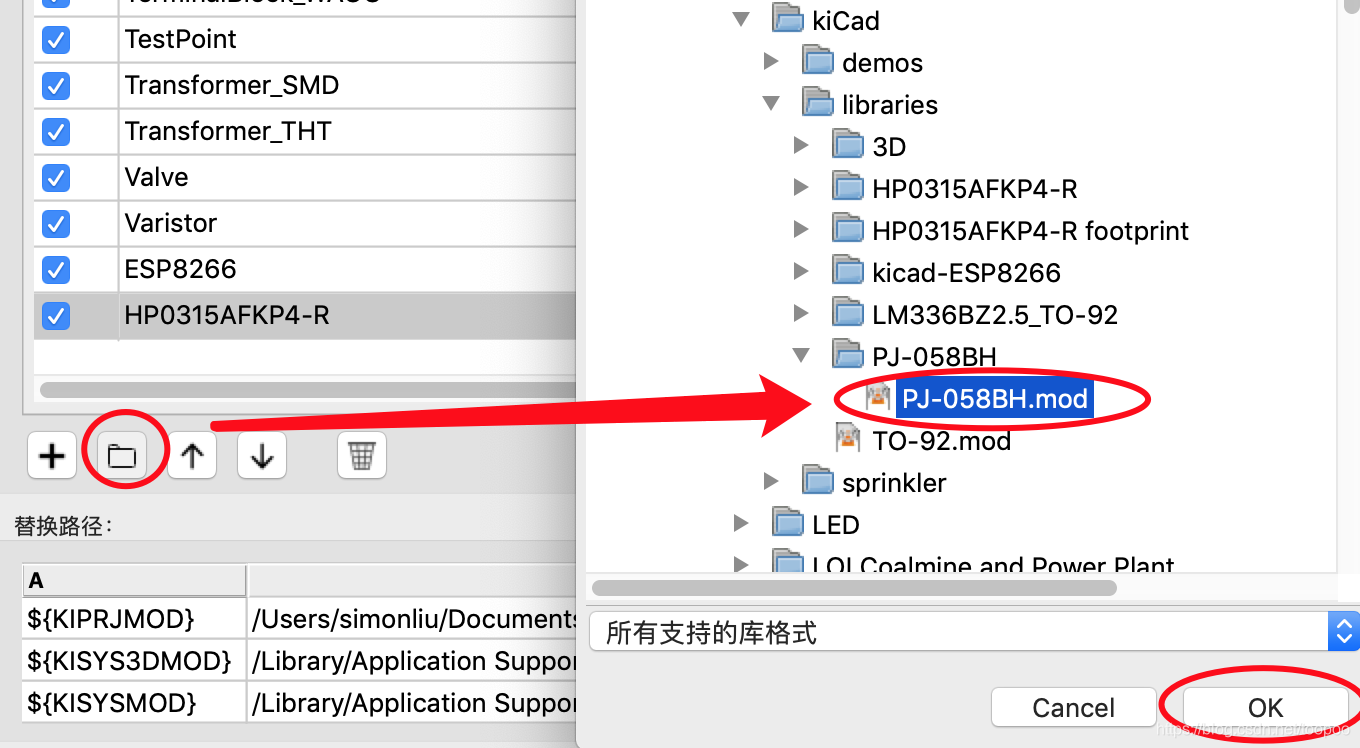

2.2 点击浏览
图标,选择PJ-058BH.mod
文件,点击OK
。

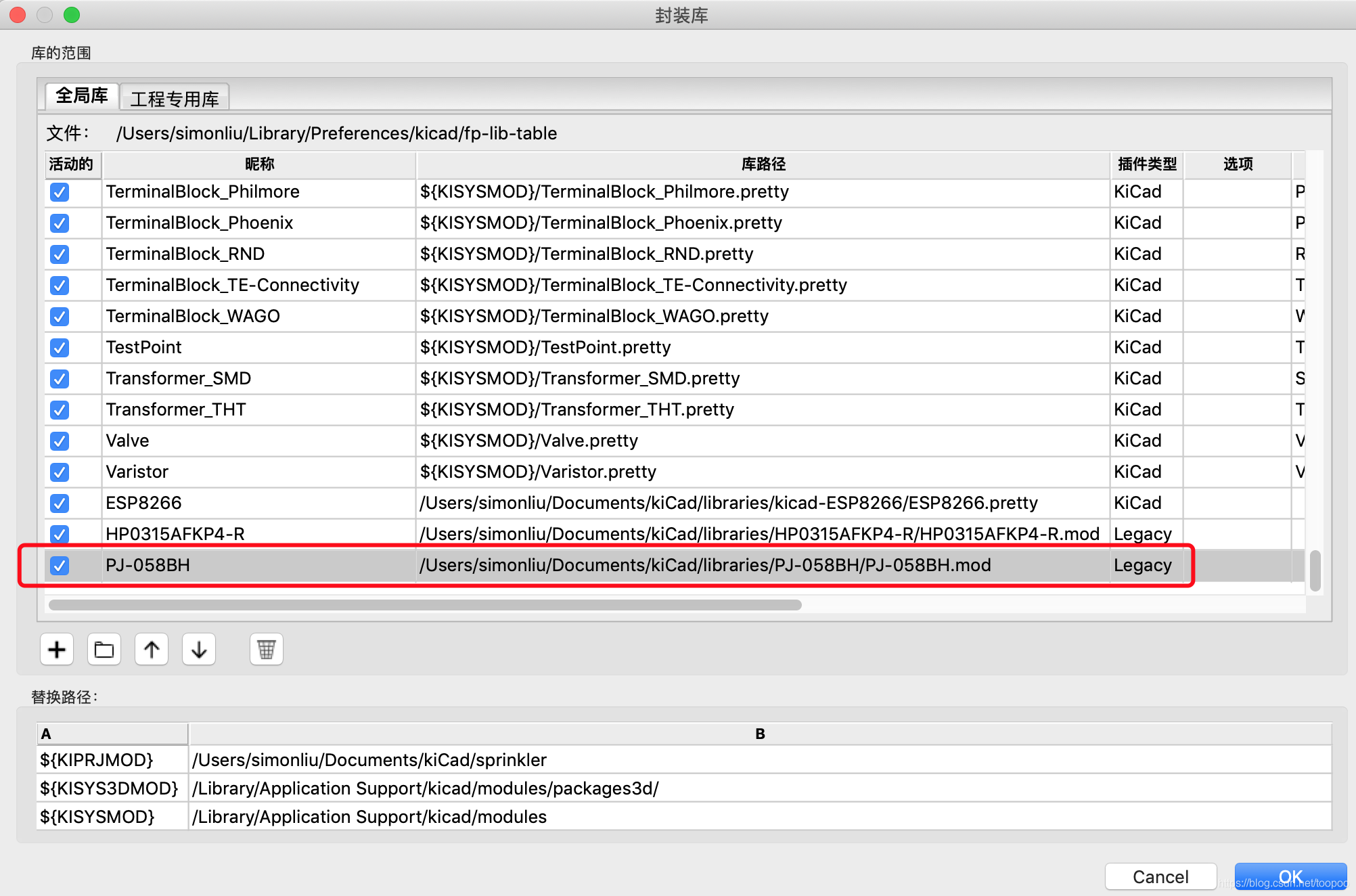

2.3 可以看到文件已经出现在列表里,添加成功。

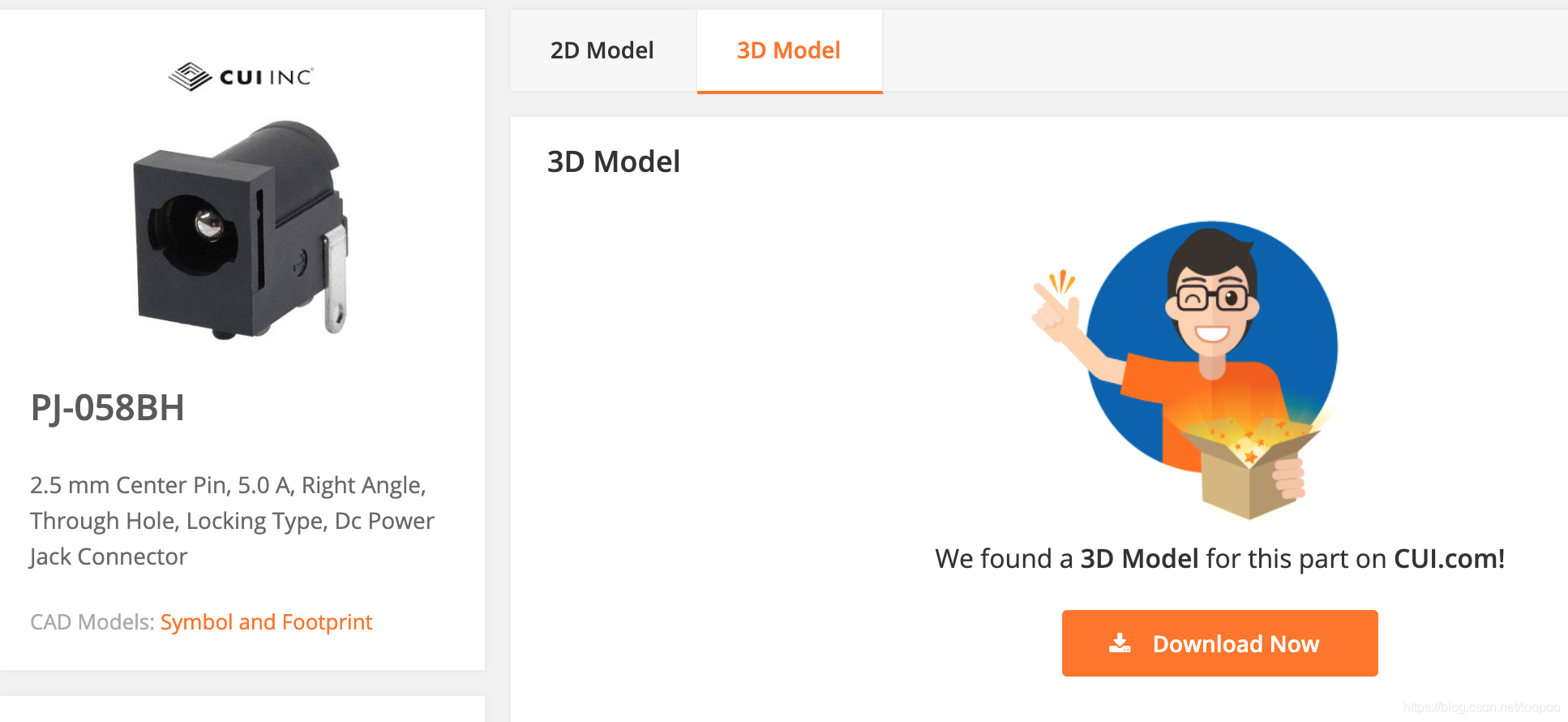

3.0 下载3D模型

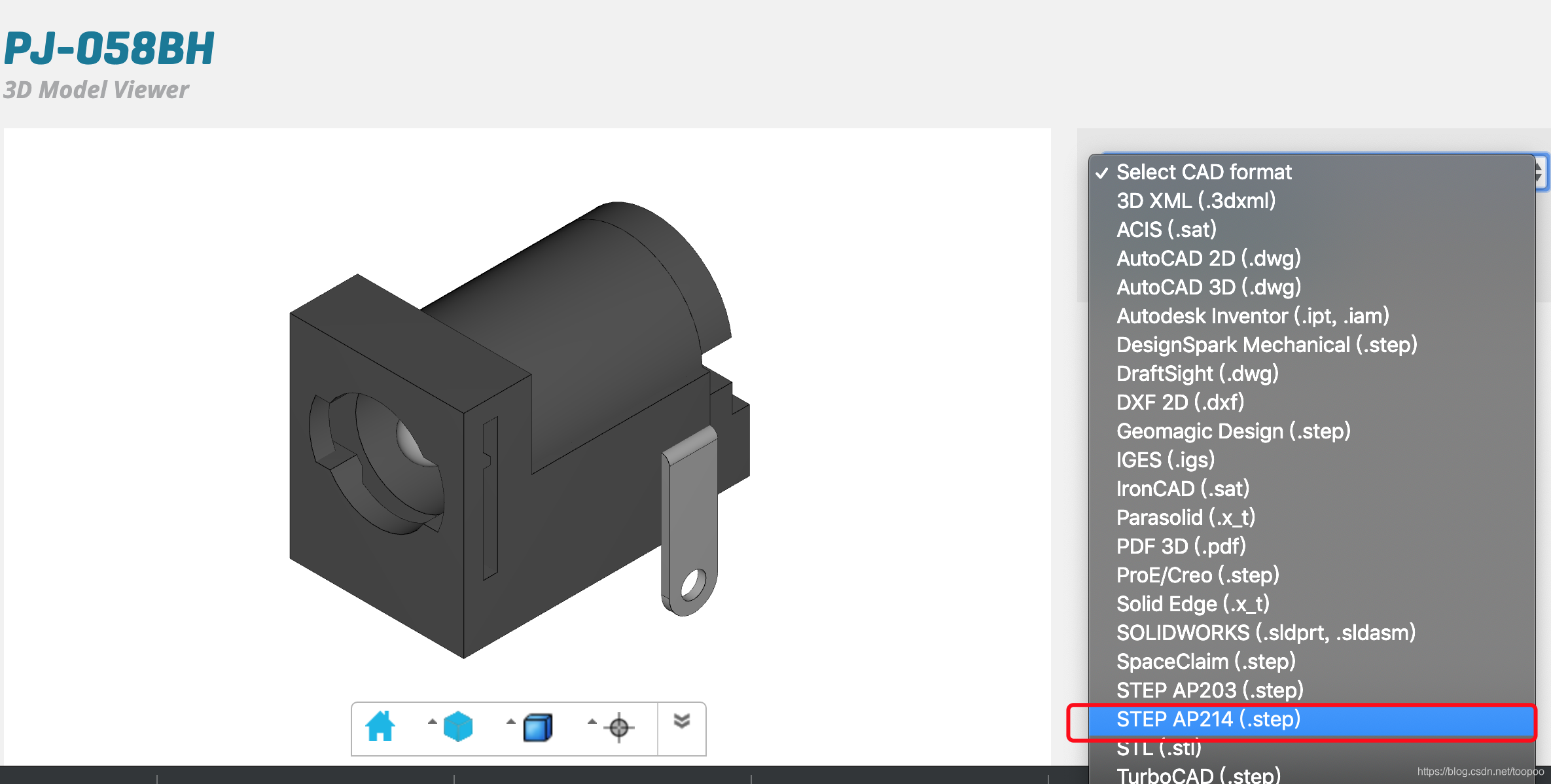

在刚才下载元件库的页面中,点击3D Model
-Download Now
。
然后在弹出窗口中,选择STEP AP214(.step)
进行下载。建议所有元件的3D模型都保存在同一个文件夹里面。然后解压。

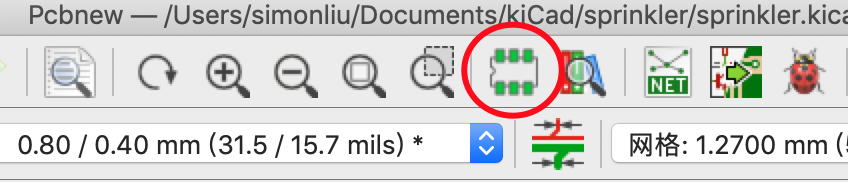

3.1 点击打开封装编辑器
图标
3.2 在左上角的过滤器输入Pj
,双击
我们添加的CUI_PJ-058BH
,点击上方的封装属性
图标。

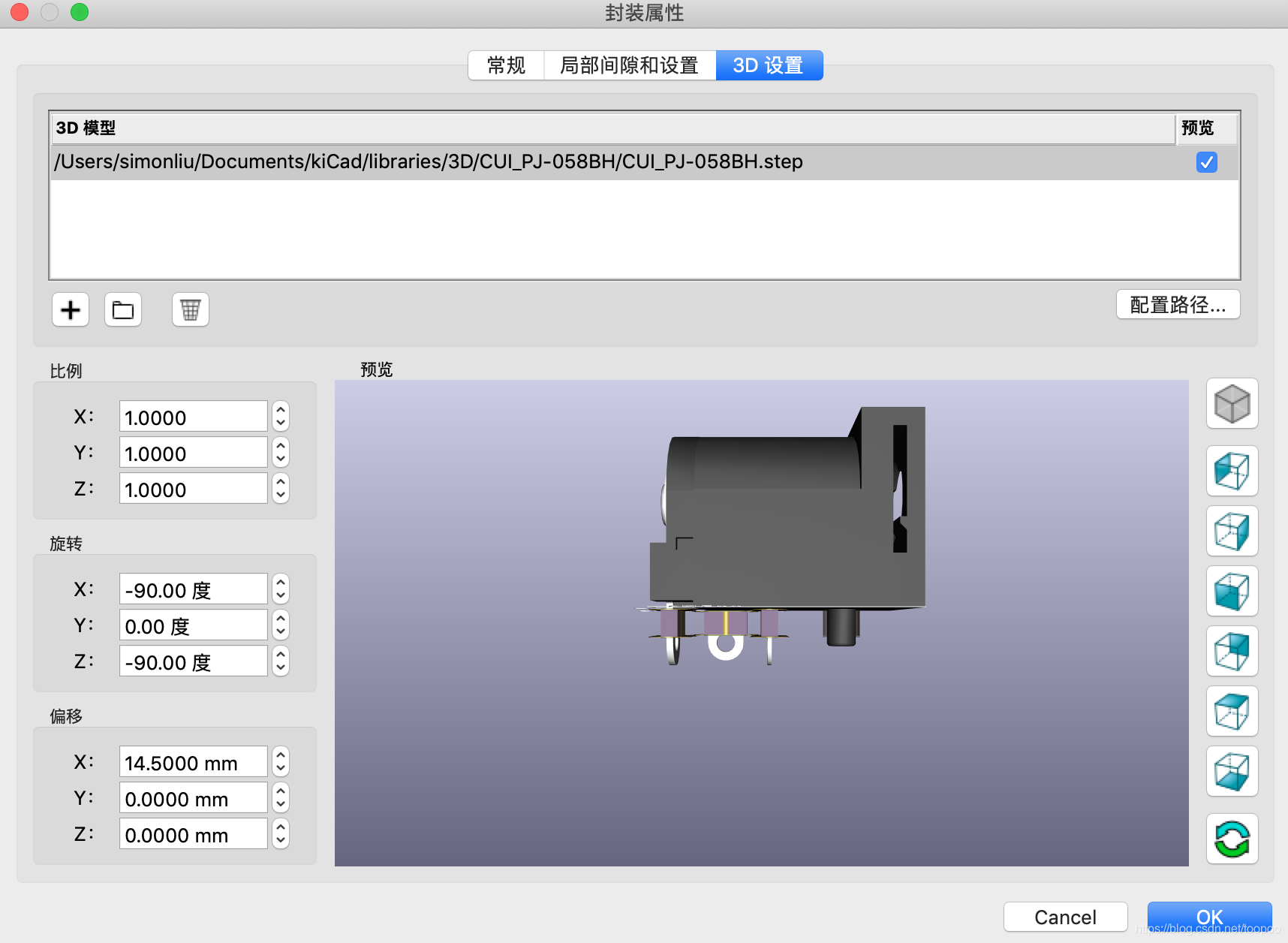

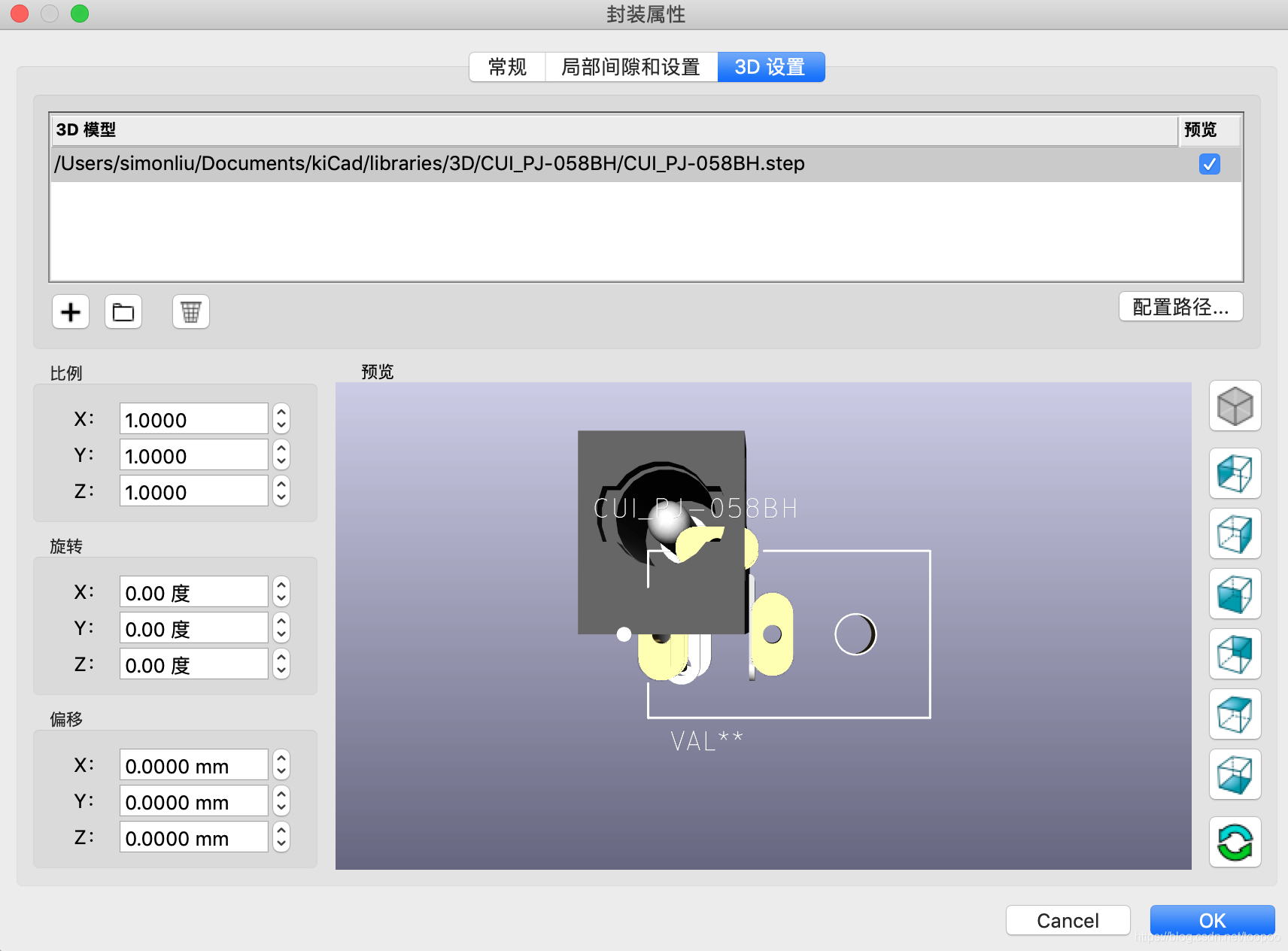

3.3 封装属性对话框中,选择3D设置
,点击浏览
图标,选中解压的STEP
文件。点击确定
。(建议都放在和自带库相同的文件夹里面,我这里没有做但是发现不太方便,后来就挪过去了,mac版的在/Library/Application Support/kicad/modules/packages3d/
文件夹下新建一个文件夹就好)
3.4 调整方向
导入的模型方向通常不一定正确,所以需要进行调整。
3.5 调整完毕

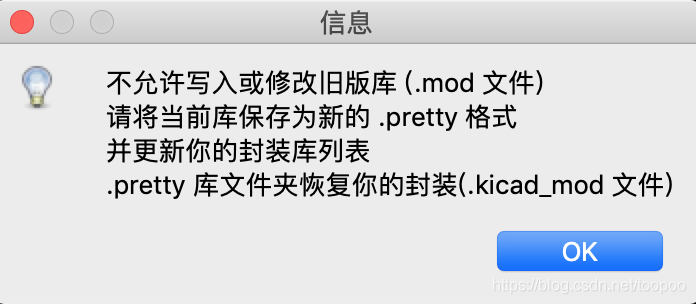

3.6 保存的时候弹出提示: 请将当前库保存为新的.pretty格式
。
3.7 点击文件
-导出封装
,导出到/Library/Application Support/kicad/modules/Connector_DC_Jack.pretty/CUI_PJ-058BH.kicad_mod
。上述为mac版的自带库的路径,windows版请参照2.3步骤查找自带库的路径(最后一行的${KISYSMOD}
系统变量),此目录下新建一个任意名字的.pretty
目录(例如Connector_DC_Jack.pretty
)把文件导出即可。

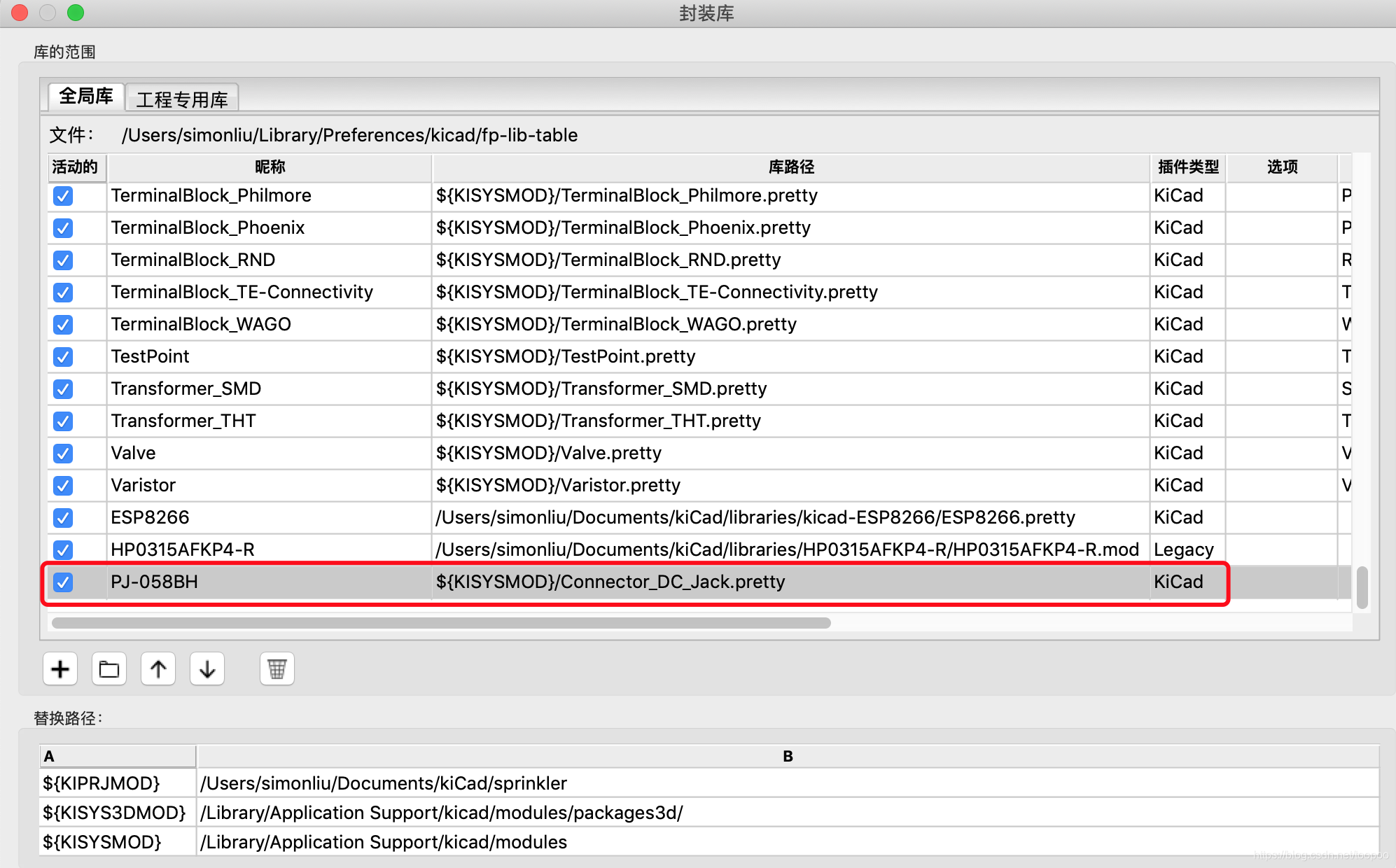

3.8 回到2.1步骤,点击首选项
-管理封装库
。
把PJ-058BH
的路径改为${KISYSMOD}/Connector_DC_Jack.pretty
,插件类型
改为KiCad
此时再看它的3D模型,由于我们是设置好了导出的,3D模型还在并且可以保存了。
