作业要求
使用的是AT89C51芯片
电容叫做cap
鸽了鸽了,有时间再写
需要了解的东西
使用单片机芯片 AT89C51
电容叫做 cap
晶振叫做 CRYSTAL,选择device

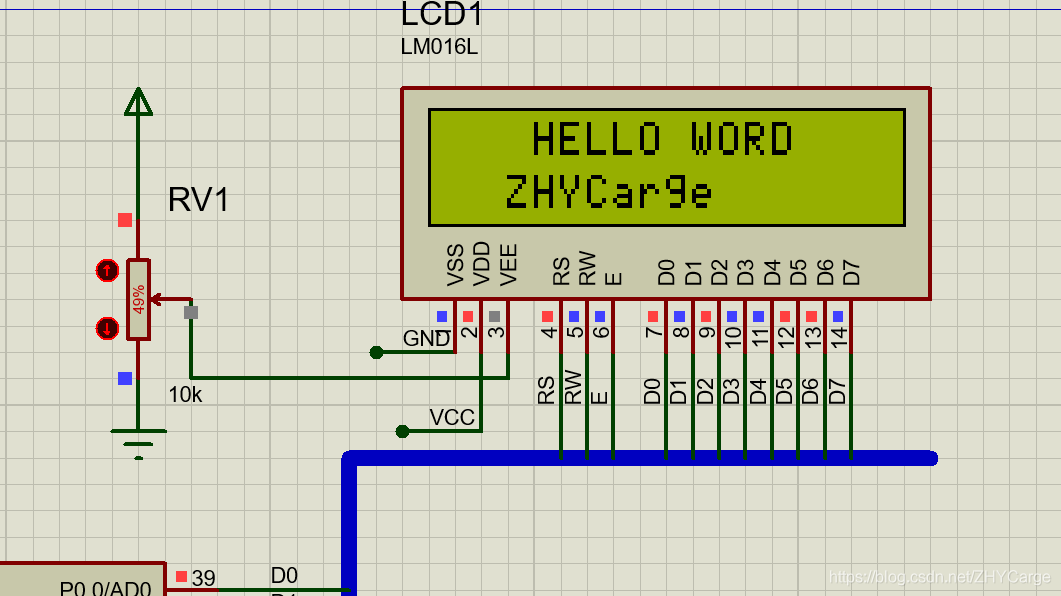

LCD的显示器 LM016L
电阻选择 CHIPRES100R(100R代表有100欧姆)
按钮 button
排阻 RESPACK-8
滑动变阻器 POT-HG
电解电容 cap-elec

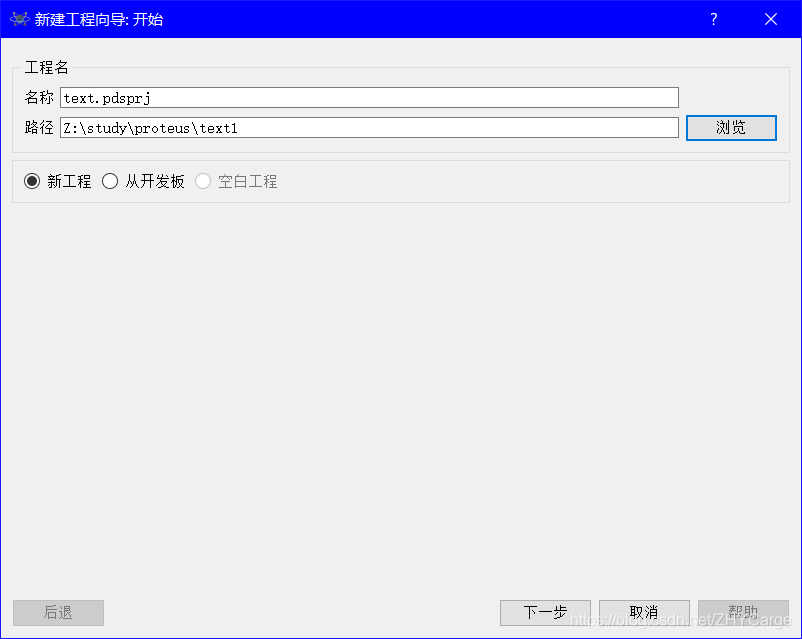

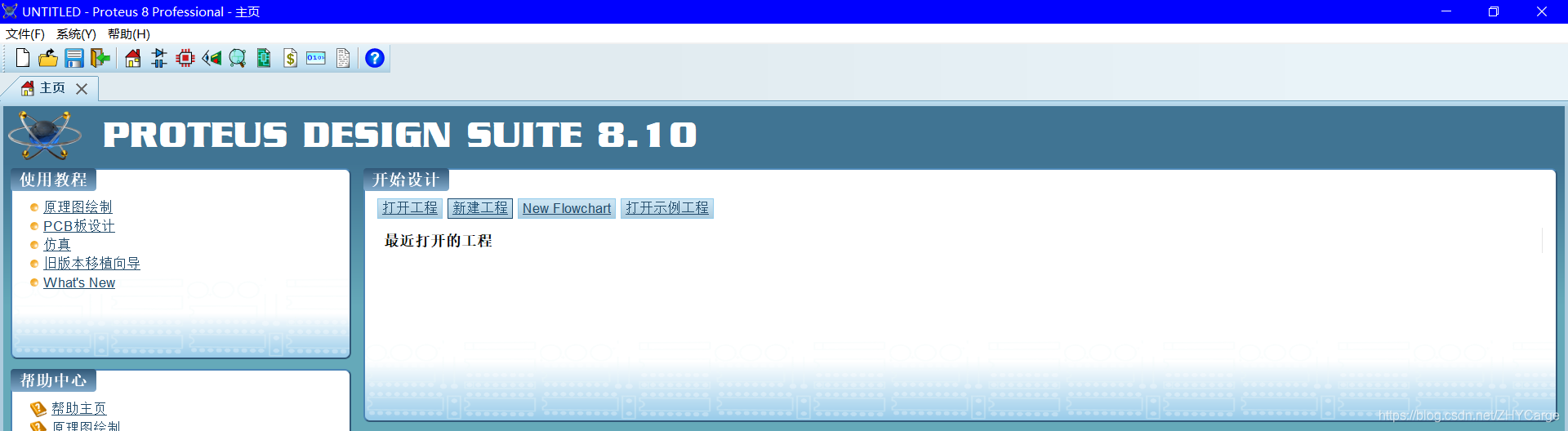

由于使用的是AT系列的AT89C51单片机,因此我们先添加该单片机进项目中

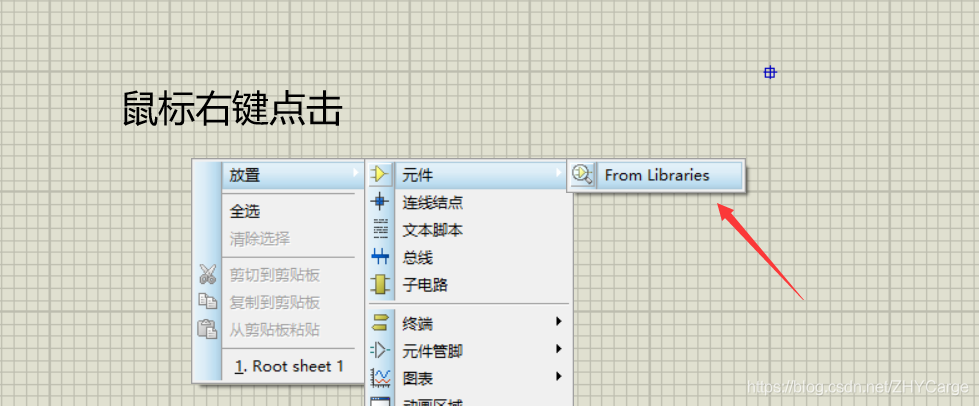

方法如下:

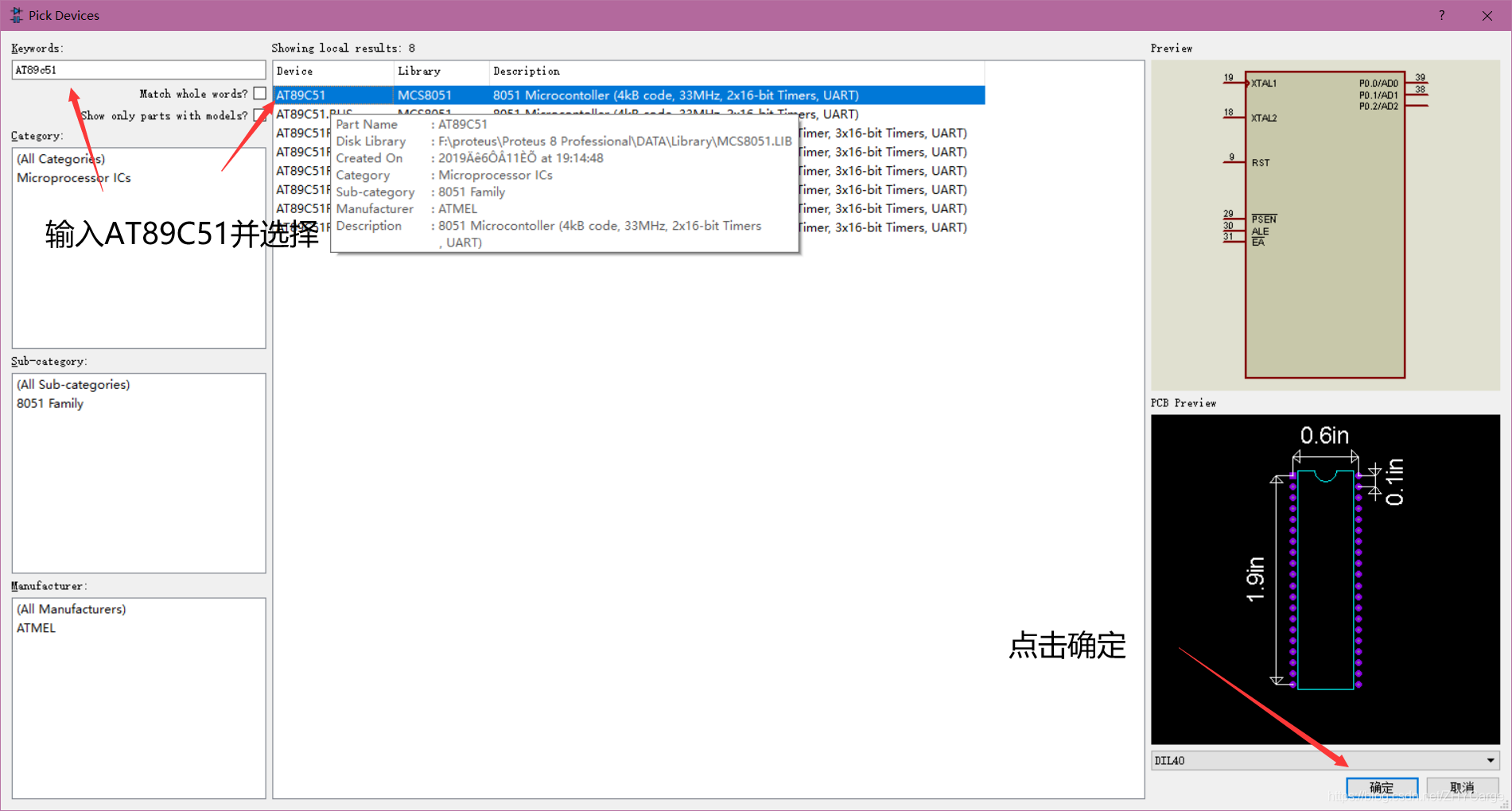

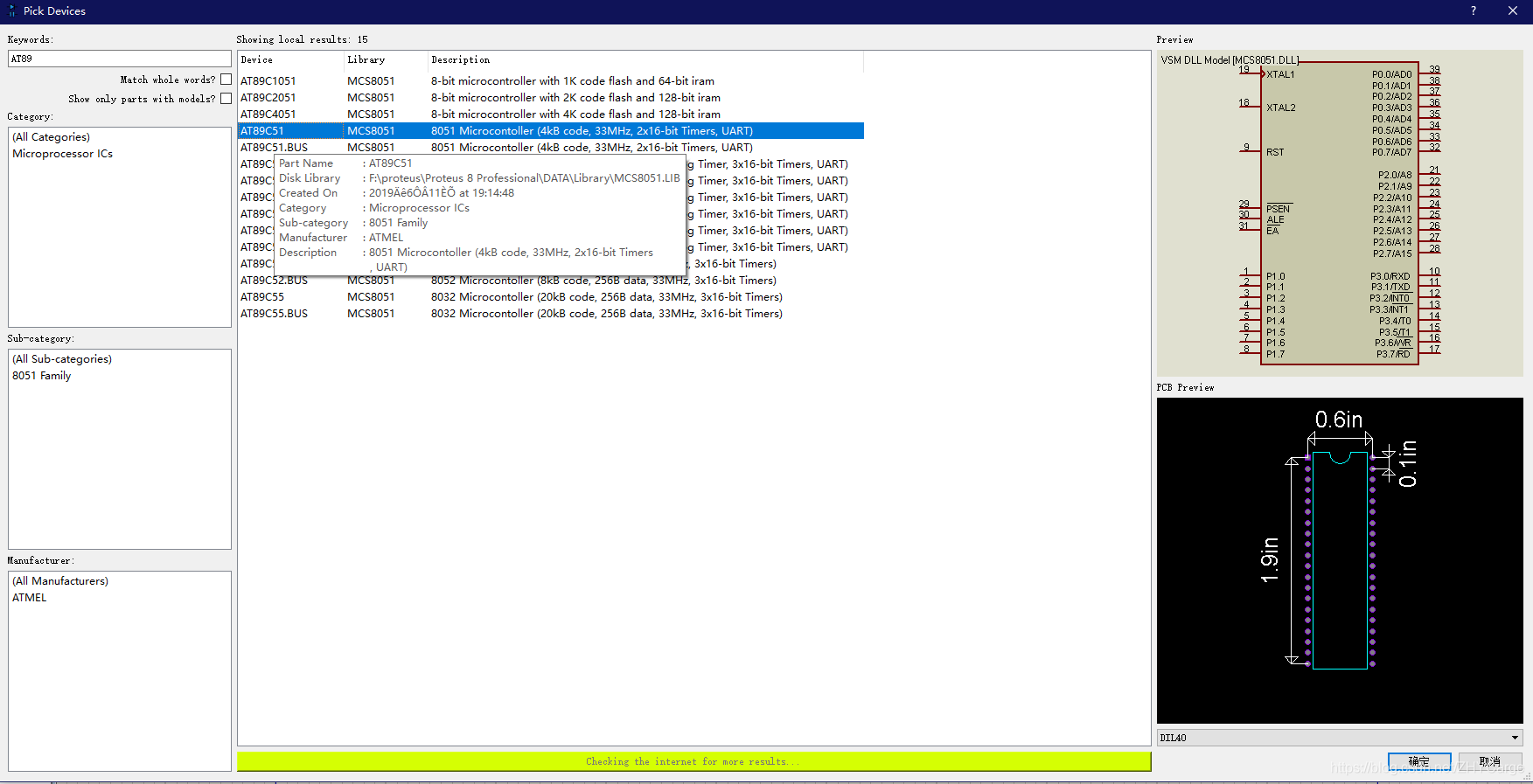

然后在搜索框搜索并添加AT89C51
之后在左键便可以添加芯片到原理图上

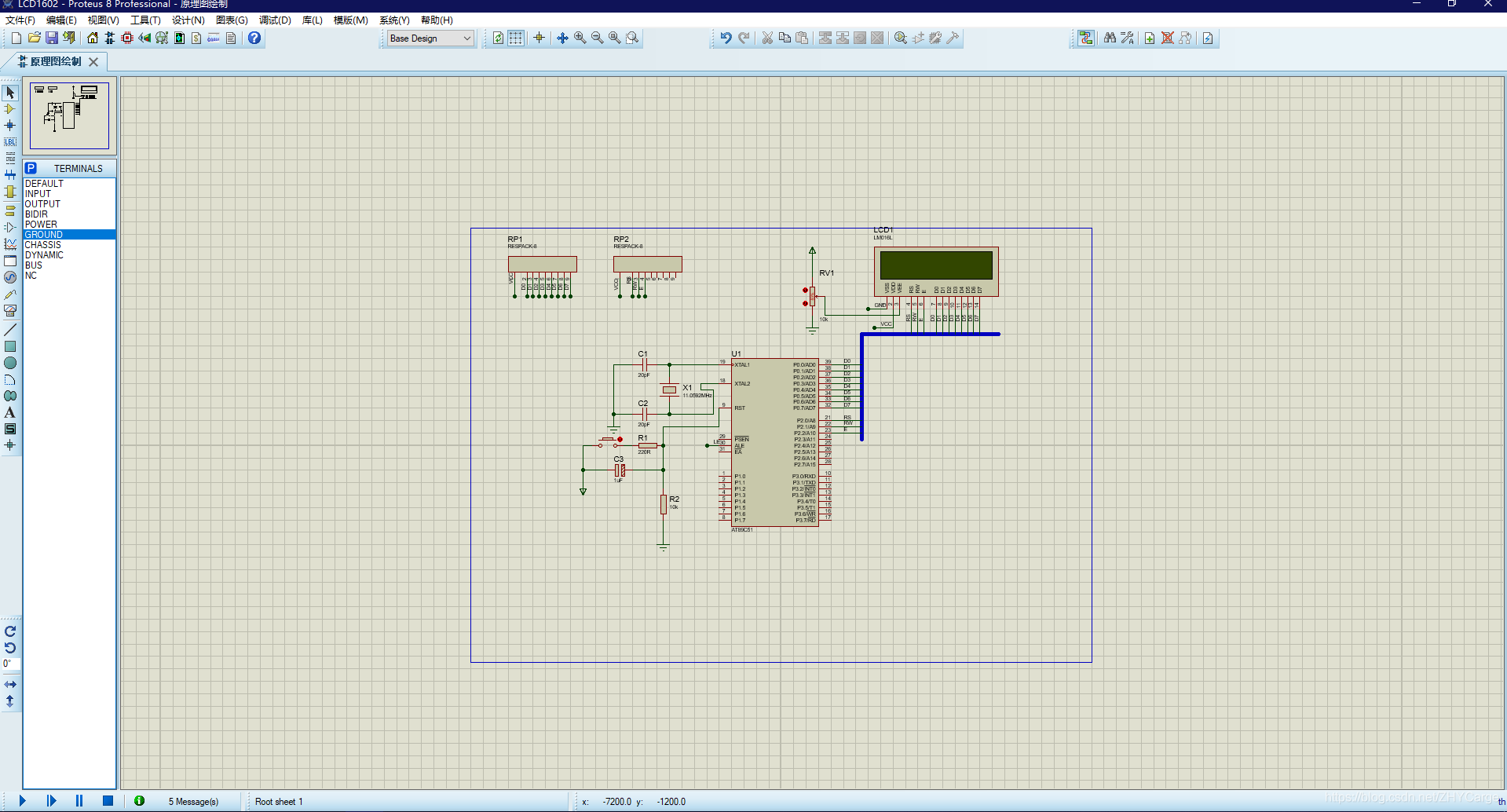

之后按照如上方法添加相关所需元件

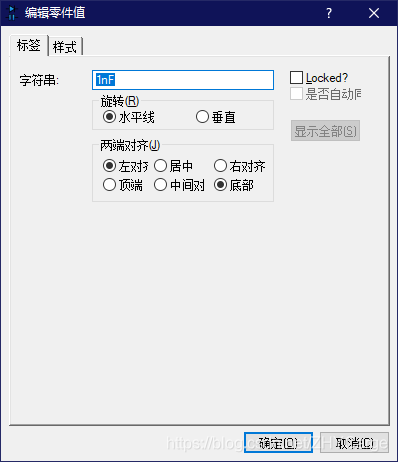

以电容为例:鼠标移动到电容的标识上,双击
在弹出的对话框中将字符串的值改成你所需要的值

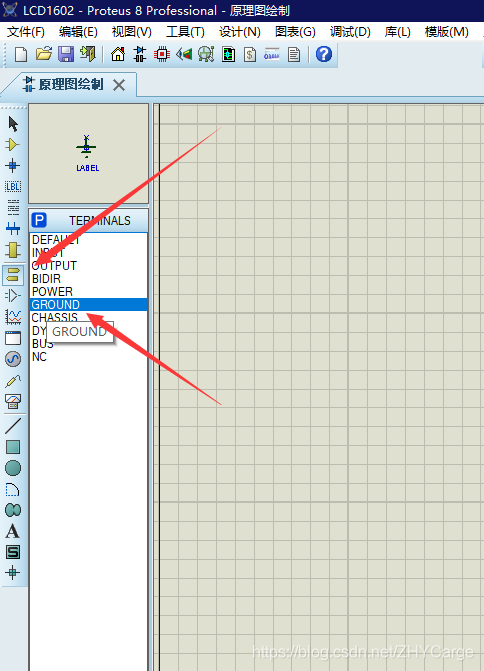

首先在左侧工具栏中选择终端模式,之后找到POWER/GROUND(代表VCC和GND),之后在原理图点击放置就可

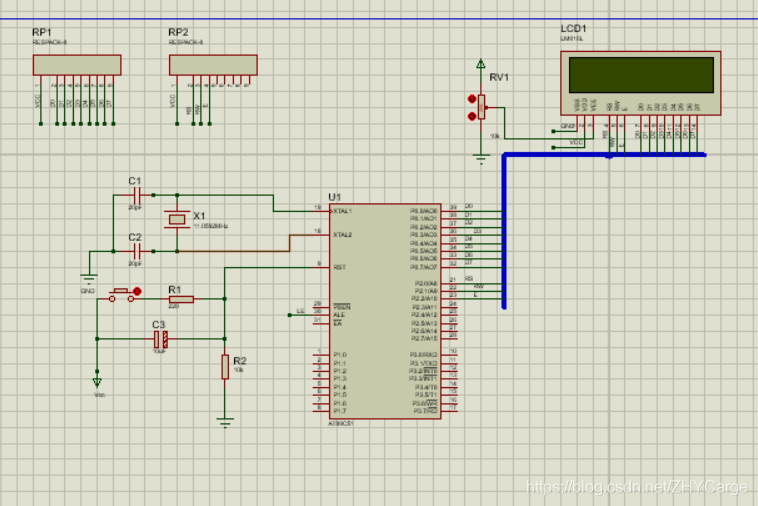

由于要标注如下标号,因此

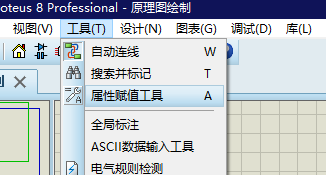

在工具栏中选择工具——属性赋值工具

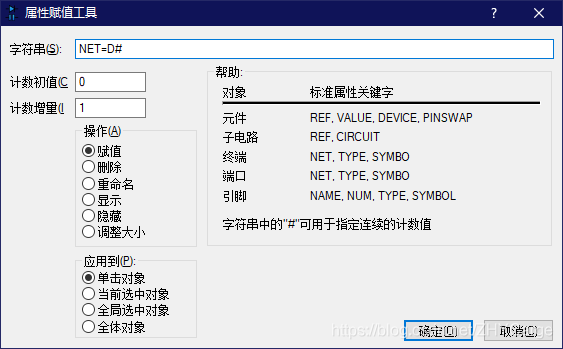

在弹出的对话框中将相关值成如下内容
确定之后移动到所需要的线上,发现鼠标样式变化,点击线就好

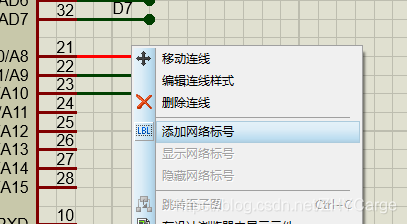

鼠标移动到所需要标记的线上,右键选择添加网络标号
之后在弹出的对话框中的字符串中输入想要标注的内容,确认就可
在左侧工具栏中选择总线模式,然后直接在原理图上画就可
注意:先画总线,之后在将端口用线相连,总线无法直接连接上线

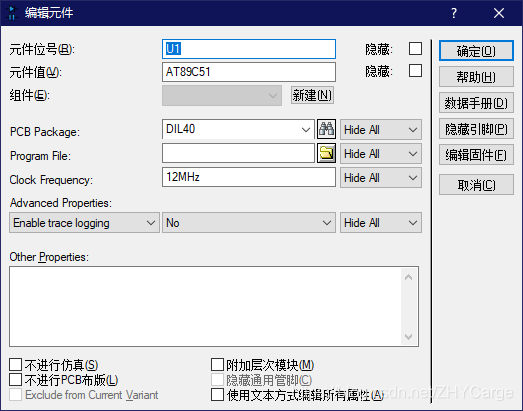

双击单片机,会弹出
选择Program File旁边的小文件夹,之后将keil5编写好的hex文件找到并打开便可以,点击确定进行保存
整个程序框的左下角有开始箭头嗯。。。,点击就可以
当一张图纸画不下电路,需要两张或者更多张,但是这两张电路图的线路是连接在一起的,因此需要在 第一张图与第二张图,需要连线的电路尾端放上一个端口符号,代表这两张图的线路是连在一起的。
