TI-RFID是美国德州仪器公司（TI）射频识别技术（RFID）简称，由于其产品的高可靠性和良好的技术二次开发环境，现在在众多应用领域如邮政、货运、物流、智能建筑及小区物业管理、公路交通、工业生产线、蓄牧业等方面得到广泛的应用。

1. TI-RFID技术系统组成

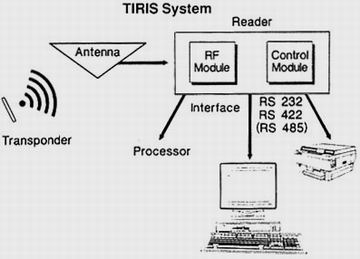

TI-RFID的IC卡技术属射频（CONTACTLESS）的感应卡方式，其射频范围从低频到高频，感应距离从近到远都有较全覆盖，产品形式多样，分别适用于不同领域。TI-RFID基本感应系统的工作原理归结下图所示方式：

基本的TI-RFID系统由三部分构成：感应器（TRANSPONDER），天线（ANTENNA）和射频信号处理控制系统（READER）部分。其中，READER部分可包括：射频处理模块RFM、控制模块CTL和上位主机系统（应用软件系统部分）。控制模组主要包括数据通信处理，外部输入输出接口。前端器件主要完成卡片数据的自动捕获，主机部分主要完成系统应用方面的管理。

TI-RFID基本原理(图1)

2.信号数据传输方式

射频传输部分：

在感应器（IC卡）与READER（射频模组）之间，采用通过天线的124.2KH2~134.2KH2的FSK信号射频传输方式，感应器中数据（数字位）通过FSK调制后以124.2和134.2KH2两信号传输其方式如下：

数据通信方式：

低端设备（READER数据采集）与上位主控系统（电脑）之间的传输方式有三种RS232/RS485/ RS422；在具体的系统中可根据实际情况选取取。

3.低频系统工作流程

a.卡片充电过程

由于低频系统中，卡片免用电池，其工作用电完全靠READE通过RF方式产生的充电脉冲供给。从卡片结构上分析，卡片中有一充电机构，在工作时，READER首先发射一定时间量的射频脉冲信号，对卡片上电容充电，然后卡片电容放电，供内部电路工作。

b.数据捕获

卡片充电后，开始工作，以124.2KHZ和134.2KHZ FSK信号发射卡片信息与数据，通过天线由READER射频模组接收并解调形成可供后续设备处理数字信号。

c.数据传输与处理

FSK信号解调后形成的9数据即为卡片内载信息，通过控制模组，按照一定通信协议上传的上位控制主机作系统应用处理。上位主机处理后下传命令给控制模组，输出控制信息给执行机构完成预定功能。
