RS232与RS485一直是弱电常见的接口，两个串口的基础知识非常多，包括电气特性、机械特性、链路层、传输控制等方面进行了很多的探讨，本文将从更为简单的角度出发，从双方区别出发，对两种常见的接口进行对比。以及从目前的实用角度，例如RS232与RS485的转换、与USB的转换等。

一、RS232和RS485的区别

（1）接口的物理结构

RS232 接口以9个引脚 (DB9) 或是25个引脚 (DB25) 的型态出现，一般个人计算机上会有两组 RS232 接口，分别称为 COM1 和 COM2。

连接器使用型号为DB25的25芯插头座。一些设备与PC机连接的RS232接口，因为不使用对方的传送控制信号，只需三条接口线，即“发送数据”、“接收数据”和“信号地”。所以采DB9的9芯插头座，传输线采用屏蔽双绞线。

RS485无具体的物理形状，是根据实际情况采用的接口。

（2）接口的传输距离

RS232的传输距离最大标准值为15米，且只能点对点通讯，最大传输速率为20Kb/s。

RS485的最大传输距离为1200米，最大传输速率为10Mbps，在100Kb/s的传输速率下，才可以到最大的通信距离。如果采用了阻抗匹配、低衰减的专用线缆可以达到1800米，超过1200米，可加中继器（最多8只），这样传输距离接近10Km。

（3）接口的通讯数量

上面说到，RS232接口在总线上只能连接1个收发器，且不支持多站收发，所以只能点对点通信。

RS485接口在总线上是允许连接多达128个收发器。即具有多站通讯能力，这样用户可以利用单一的RS485接口方便地建立起设备网络。

（4）接口的电子特征

RS232传输电平信号：接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。另外抗干扰能力差。

RS485传输差分信号：逻辑“1”以两线间的电压差为+（2—6） V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。

（5）接口的通讯线差别

RS232一般采用三芯双绞线、三芯屏蔽线等。

RS485采用两芯双绞线、两芯屏蔽线等。在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆，而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆。

→ 总体来看，RS232优势不是很多，传输距离也只有15米，但是作用却非常大，例如在监控、其他设备的升级和调试都可能要用它，功能与USB较为交接，所以现在有USB转换口，不仅获得更高的传输速度，也能解决USB接口不能远距离传输的缺点。

二、RS232与USB的转换

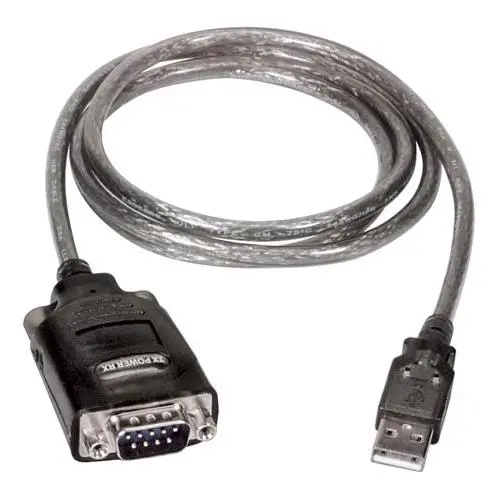

USB至RS232转接线

这个可以将 PC 或笔记本电脑上的 USB 端口连接到旧式 RS232 设备，如 PDA、GPS 系统等。这些 USB 到串行转换器具有用于 RS232 连接的 DB9 公连接器，以及用于 PC 或笔记本电脑连接的 USB A 型公连接器。

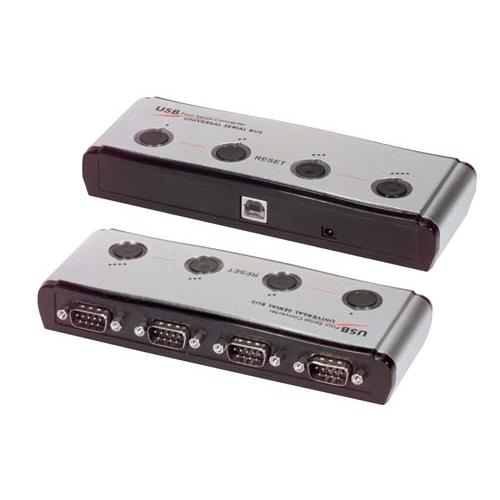

如果一个接口不够，还可以4个一起，更方便的进行数据传输。

三、RS232与RS485的转换

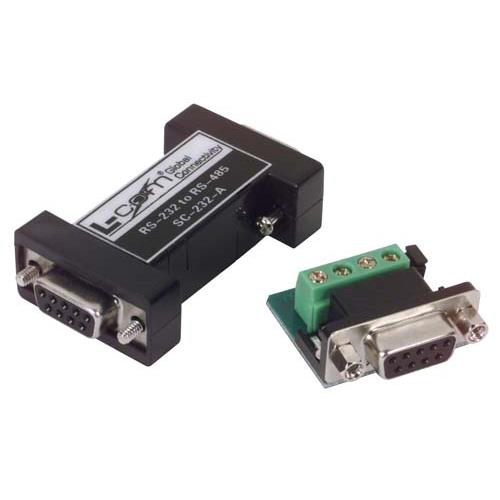

RS232转RS485接口转换器，DB9公头/DB9母头，端口供电

采用端口供电，其特征是自动发送数据控制（SDC）。当RS-232一侧存在数据时，SDC将自动启用RS-485驱动程序。额外的特征还包括点对点双线半双工支持，以及点对多点双线半双工操作。
