NE555定时器数据表中文资料

555是LM555或SE555或NE555的简称。

NE555是发明的最轻便的芯片之一，专门设计用作多谐振荡器。它们可以给出从微秒到几个小时的时间。

这是一个TTL设备。因此，它对静电不敏感。但是它的功耗超过了一个CMOS芯片。因此，在设计电池供电时，我们必须特别注意这一点。

当输出为“高”时，NE555从电源获取10mA，当输出为“低”时，从电源获取1mA。当作为振荡器工作时，我们可以认为消耗的功率等于LED的功率。

CMOS版本已经推出，器件编号为LM7555。但是它要贵得多。当价格下降时，它将是一个非常好的选择，因为它只消耗120uA。

NE555的特性

可以精确的时间延迟或振荡

从微秒到小时的计时

在非稳态和单稳态模式下工作

可调占空比

VCC—电源电压:4.5V至16V

可输出高达200 mA的电流(IO)

即使VCC改变，振荡器也不改变频率。

VI—输入电压(所有):VCC

TTL输出兼容。例如，在5V电源下，输出与TTL输入兼容。

TA—工作自由空气温度:0–70C

温度稳定性优于0.005%每摄氏度

提供8引脚DIP封装

555定时器应用

脉冲发生

时间延迟生成

顺序计时

精确计时

脉宽灯

脉冲位置调制

线性斜坡发生器

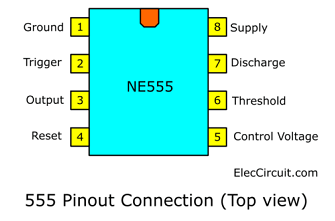

NE555引脚排列

NE555定时器包含在一个小型8引脚双列直插式封装中，看起来像741运算放大器或LM386音频放大器。

NE555定时器

看下面的NE555引脚排列。

NE555引脚排列

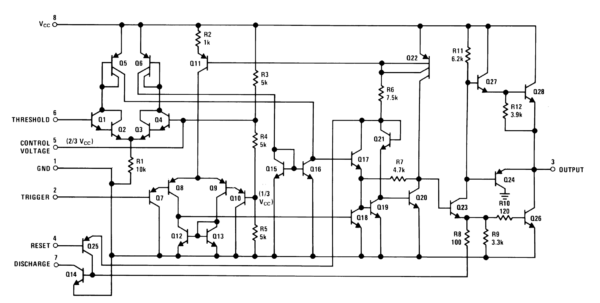

完整的NE555工作原理图

如下电路图，这个全原理图主要是为了显示它的复杂性。显然，用普通元件制作这种电路是不值得的。

NE555工作原理图

NE555内部结构电路框图

原理图有所简化，框图使电路的操作稍微容易理解。

555内部结构电路框图

在该图中，您可以看到一个自由运行的触发器，它通过比较器的引脚2(Trigger)和比较器的引脚6触发。然后，将输出级驱动至引脚3输出。

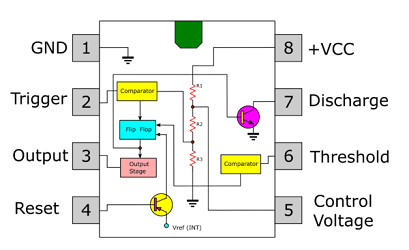

记住555引脚功能简化图

记住555引脚功能简化

针脚1，接地。我们将其连接到地。

引脚2，触发器。它将检测电源电压的1/3。它使输出打开。当引脚2为低电平时，该引脚具有非常高的阻抗(约10M ),将触发约1uA的电流。

引脚3，输出。如果它很高(约为电源电压),并提供高达200mA的电流。相比之下，LOW大约比0V高0.5V。

引脚4，复位。正常情况下，连接高电平以打开IC。可能通过100K电阻内部连接到高电平。必须低于0.8v才能复位芯片。

引脚5，控制电压。通常，我们经常看到此引脚通过0.01uF至0.1uF电容接地。此引脚的电容可消除外部噪声。

此外，施加于此引脚的电压会改变RC网络的时序(相当大)。我们可以通过外部电位计调节频率。

引脚6阈值。它检测电源电压的2/3以关闭IC，仅当引脚2为高电平时才使输出为低电平。此引脚具有非常高的阻抗(约10M ),将触发约1uA。

引脚7放电。当引脚6检测到电源电压的2/3时，它将变为低电平。但是引脚2必须为高电平。

如果引脚2为“高”，引脚6可以为高或低。引脚7保持低电平。

然后，当引脚2检测到1/3电源电压时，引脚7将打开(高电平)并保持高电平。

针脚8 +VCC。连接到正供电轨。

如何使用555定时器？

使用555集成电路有很多种方法。我们可以在数百个不同的电路中使用它们来创造许多聪明的东西。但都可以归为三类。在不同类型的振荡器中:

非稳态多谐振荡器–不断振荡

–任何每秒循环几次以上的电路，如每秒1个循环以上的频率，称为振荡器(多谐振荡器或方波振荡器)。

–低于这个频率，我们称之为“循环”。振荡频率是以每秒周期数(cps)来衡量的，现在称为赫兹(Hz)。

单稳态–每个触发脉冲仅改变一次状态–也称为单稳态，或称为定时器或延迟。

555定时器可以提供从一个操作周期几分钟到每秒几千个周期的时间延迟。

压控振荡器–称为VCO。

555定时器是如何工作的？

您可能看不到555定时器运行的清晰图片。我们经常使用的标准555电路是非稳态多谐振荡器模式。所以，要先了解它。

IC 555定时器电路图

IC 555定时器电路图

当我们画电路图时，总是把555画成一个积木，如下图所示，在下面的位置有引脚。这将帮助您立即识别每个引脚的功能:

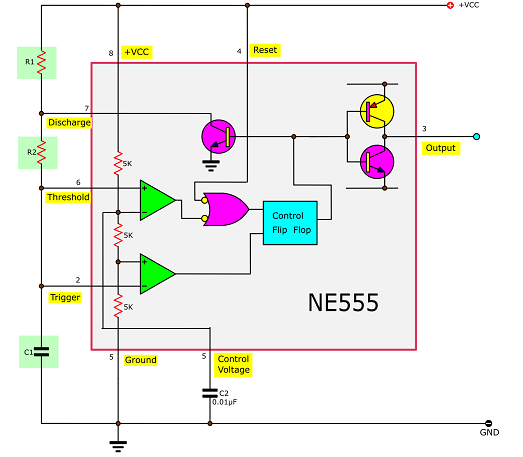

555芯片内部框图

555芯片内部框图

再看一下框图。我希望你更加理解。

简而言之，555定时器芯片通过检测阈值电压电平来工作。

引脚2检测到低于电源电压1/3的电压，以开启IC。

引脚6检测到高于电源电压2/3的电压，关闭IC。

我是一个头脑迟钝的学生，用插图学习使我更加理解。你呢？让我们用框图来学习。

当我们将IC连接到电源时，电容C1开始通过R1和R2充电。

在IC内部，电流流经三个5K电阻，比较器#1和#2发挥作用。

然后，电容电压上升到电源电压的2/3，引脚6(阈值)检测到该电平，并通过控制触发器的工作关闭IC。

同时，引脚7(放电)通过IC内部的晶体管电路接地。

因此，电容器开始通过R2放电。直到其电压为电源的1/3。引脚2检测到这一情况，并再次开启IC。

此外，R1还能防止针脚7损坏。当它短路到0v时。当引脚6检测到2/3轨电压时。

与R2相比，它的电阻很小，不会影响振荡器的定时。

相比之下，它不将引脚7接地。因此电容器C1可以再次充电。在充电期间，引脚2不起作用，它是断开的。

555振荡器电路计算器

555输出适用于驱动继电器和led等负载，无需缓冲晶体管。

如电路图所示，处于不稳定(或自由运行)模式。555触发自身，定时电容器通过R1和R2充电，仅通过R2放电。

如何计算一个555定时器？

请看基本振荡器电路，1Hz，50%占空比。

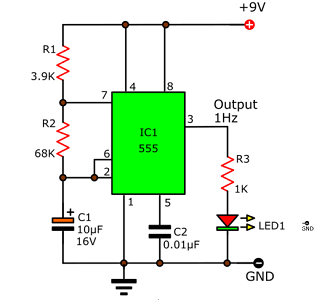

使用555的LED闪光振荡器电路

使用555的LED闪光振荡器电路

设置占空比

我们可以调整两个电阻，R1和R2，以精确设置占空比。它可以通过下式计算:

D = R2 ÷ (R1 + 2R2)

设置:

R1: 3.9K，R2: 68K

将R值代入公式。

d = 68 000/(390136 000)

D = 50%(近似值)

在该公式中，可以看到顶部电阻R1相对于R2的值非常低，对占空比几乎没有影响。

查找频率输出

555定时器的振荡频率遵循以下公式:

f = 1.44(R1+2r 2)C1

环境

R1 = 3.9K，R2 = 68K，C1 = 10 uF

如果我们取慢时钟速率的值并将其插入公式:

f = 1.44/(390136000)10×10-6

= 1HZ(近似值)

如果你使用NE555非稳态电路计算器会更容易

单稳态或单次触发操作

人们称它为555定时器集成电路。我们可以使用555作为计时器长达10分钟。这个电路也被称为延迟。

它以单稳态或单次工作方式工作。

555音效发生器电路

5路555报警声音和音调发生器

555 PWM LED调光器电路图

使用555激活LED电路图

学习复位引脚，如果我们不连接复位引脚。它将运行，因为内部电路将“高”(950毫伏)的引脚。

但是Reset引脚更复杂:

同样，没有连接引脚4，它有一个大约950毫伏的电压。它将提供大约350uA。

必须低于500毫伏才能关闭芯片。

然后，用电阻器将针脚4连接到GND

一个2.7K的电阻将关闭555。

一个3.3K的电阻将开启555。

这意味着引脚4正在产生电压(和电流)。因此，我们可以利用这一特性，通过光敏电阻(LDR)来关闭555。

看看使用555激活LED电路

使用555激活led电路

如果我们将一个LDR连接到引脚4。将LDR的电阻降低到3.3K以下需要非常亮的光

通过在电路中添加10K，我们帮助LDR产生了小于3.3K的综合电阻。该电路将在客厅或卧室中工作。

当LDR看到室内灯光照射时，它会关闭芯片。

可以尝试低至4.7K的值，让芯片更灵敏。

在上述电路中，引脚2和引脚6都激活芯片，使输出同时为高和低。

但是引脚2控制引脚6，引脚2也使引脚3(输出引脚)变为高电平。

简单的NE555 IC测试电路图

大部分IC-555是用来产生频率的，有时候我们需要知道。是好是坏？但是普通的万用表是无法检查的。因此，我制作了一个简单的555集成电路测试电路。其被正确且更快地测试。

它是如何工作的？

电阻器R1-R3充当限制电流并降低LED1-LED3的电压。这些发光二极管显示“触发”或“低”或“高”状态。二极管D1将引脚2的电压设置为小于1/3 VCC (0.7伏)。当滑动开关S1在位置2时(触发IC)。

555 IC测试电路

555 IC测试电路

在给这个电路施加电压之前，我们必须将测试IC完全插入插座。当输入电压到电路和开关S1at位置3(无触发)时，将看到LED1(低)辉光显示，输出状态“低”电压在B点约0.2伏。

接下来，通过将S1滑动到位置2而在引脚2处触发，从而在引脚2处产生大约0.7伏电压。因此，输出电压将改变状态，在B点为“高”电压，约为3.5伏。LED2(高)和LED3(触发)发光，当开关S1到达位置3时，LED2和LED3将熄灭。

在这种情况下，上面将显示IC-555是好的。但是将电源施加到该电路，然后将S1切换到位置2。LED1将发光，但是在滑动之后，S1到达位置3，但是LED1仍然发光。当向该电路施加电压时，LED2也将仍然增长(S1在位置2)。而滑动S1到位置3也仍然没有改变状态表明这个IC-555坏了。
