Quartus II 是一款综合性PLD/FPGA开发软件，原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware 支持Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器。如何进行仿真呢？

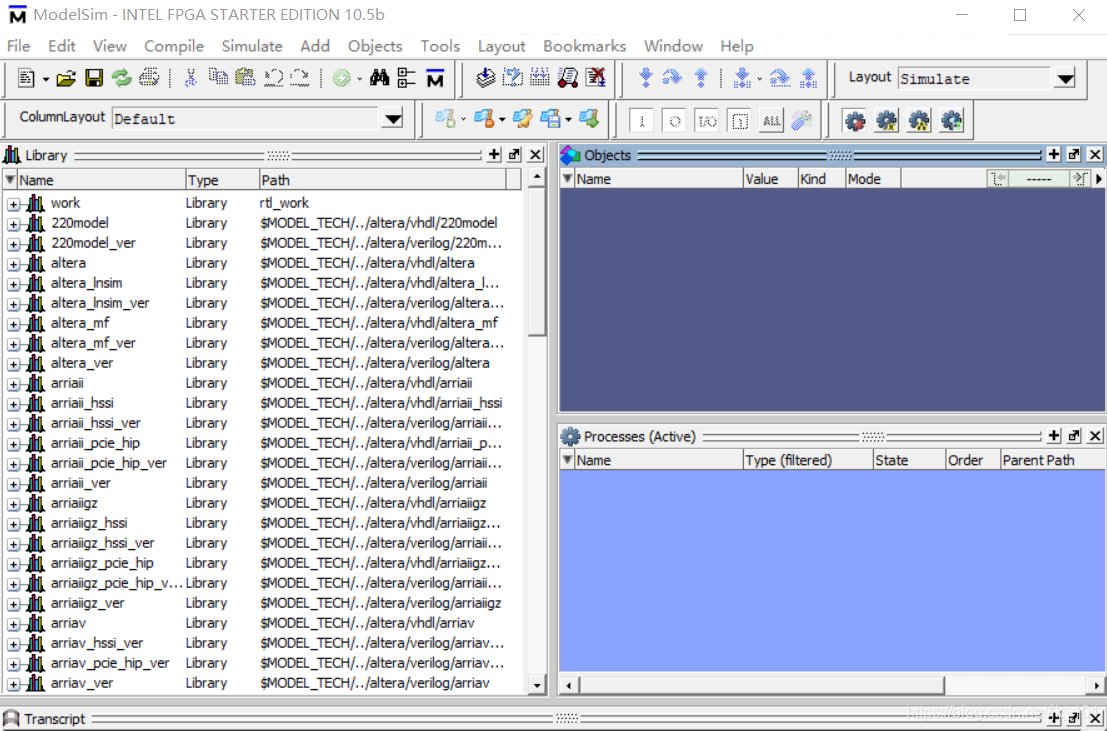

Quartus 中调用modelsim的流程：

一.设置仿真工具路径

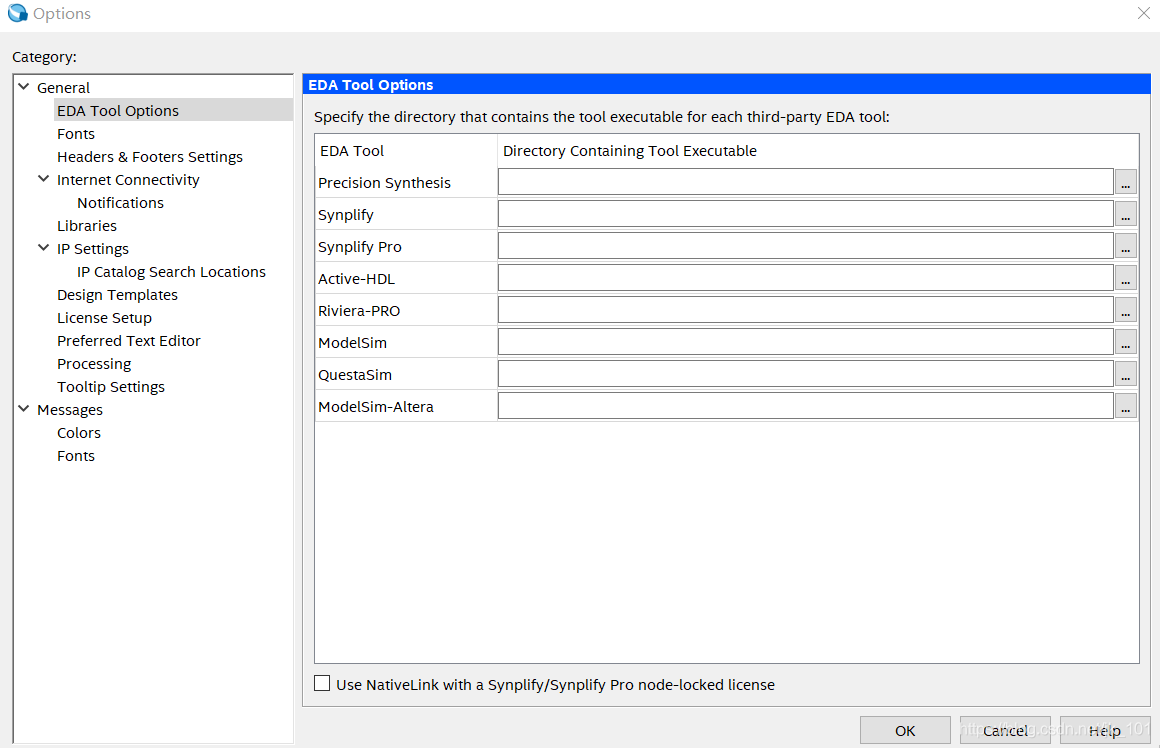

在进行仿真之前，需要进行仿真软件的路径设置，点击Tools->Options，打开界面，点击EDA Tool Options选项，如图所示：

出现了多种工具，一般我们进行仿真常用的两种是Modelsim和Modelsim-Altera，其中Modelsim需要我们安装其软件，而Modelsim-Altera是QuartusII软件内部自带的，用起来比较方便，我一般都会选择自带的（因人而异）。其中需要进行Modelsim-Altera的路径设置。

点击Modelsim-Altera一栏最右边的路径按钮，在弹出的界面中选择你安装QuartusII软件的位置，每个人安装的软件位置不一样，但是Modelsim-Altera的路径是一样的，即：

软件安装位置\modelsim\win32aloem

如图所示：

这样仿真软件的路径就设置好了，接着就可以做仿真了。

二.设置仿真工具

1.创建一个工程并完成工程文件之后，进行仿真文件的编写。一般仿真文件可以自己创建文件进行编写，也可以使用QuartusII软件自动生成仿真文件，在仿真文件里添加需要的仿真内容。

点击Processing -> Start -> Start Testbench Template Writer生成针对工程的Testbench模板文件。

接着使用File ->Open打开在工程的simulation目录下的Testbench文件工程名.vt。

最后在该模块中进行仿真内容的添加。

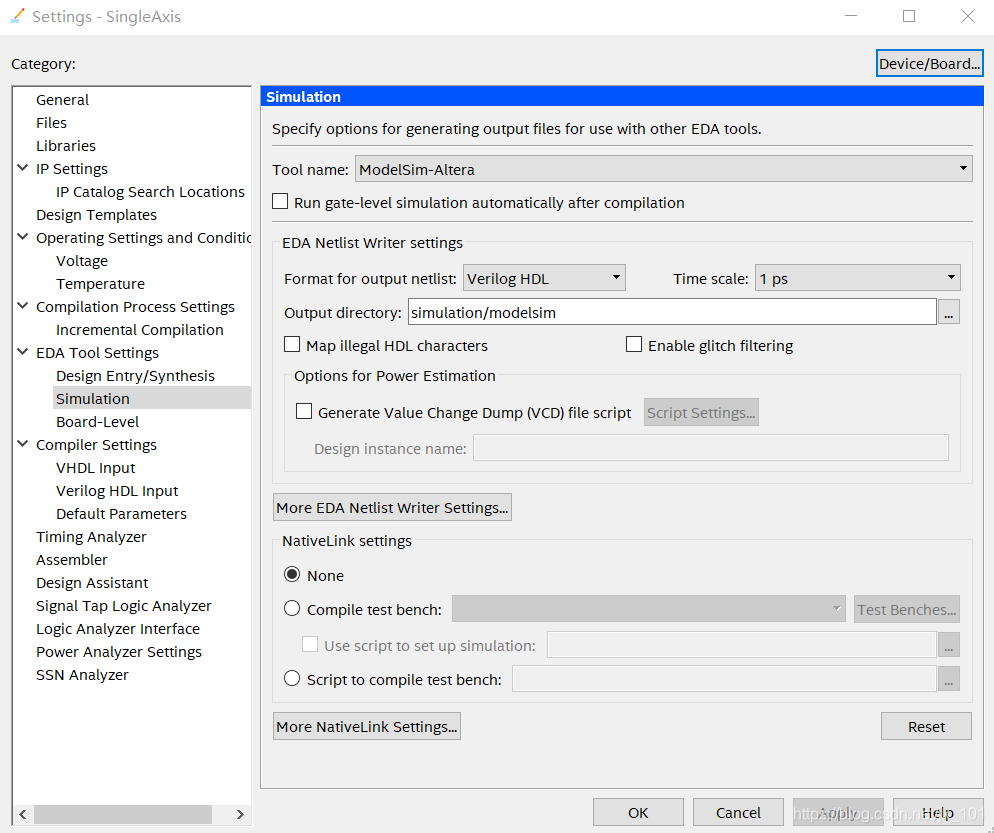

2.点击Assigments -> Settings -> EDA Tool Settings -> Simulation设置仿真参数，如图所示：

设置参数，Tool name选择Modelsim-Altera，也可以选择你自己熟悉的仿真工具；Format for output netlist一般选择Verilog HDL这个根据情况选定；Time scale根据你仿真文件中的设置而定；Output directory选择simulation/modelsim，其它的先不用设置。

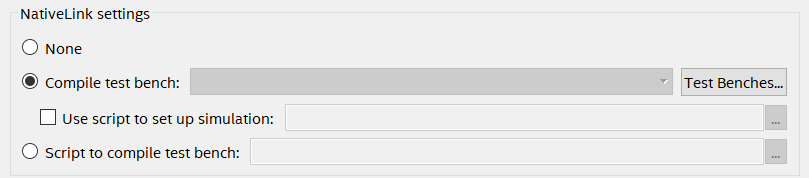

接着在NativeLink settings中选择Compile test bench选项，如图所示：

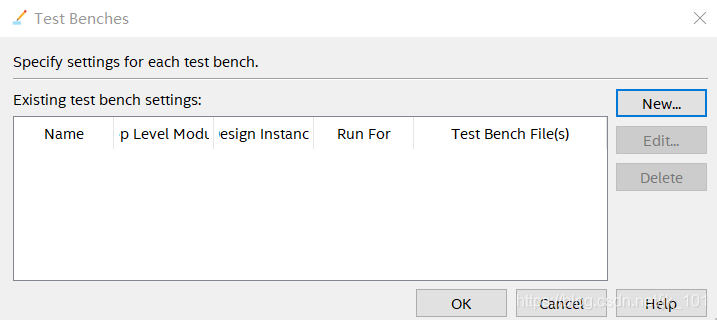

点击右边的Test Benches，弹出如图所示的Specify settings for each test bench对话框：

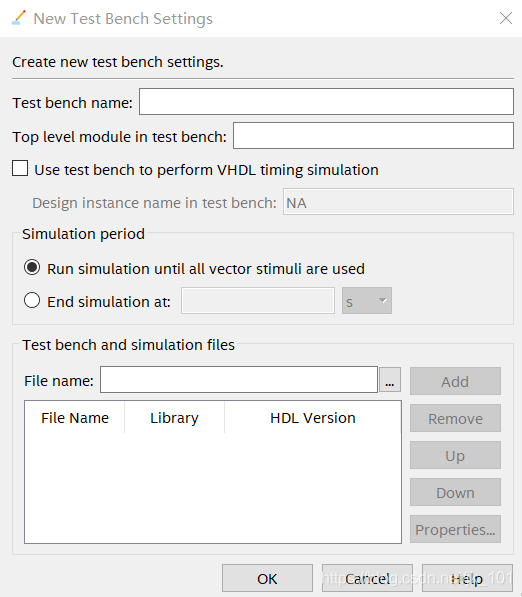

点击New选项，弹出Create new test bench settings对话框：

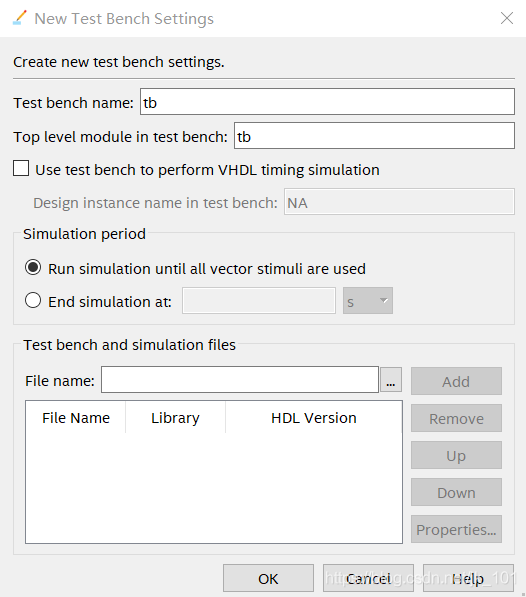

在Test bench name的对话框中输入一个名字”test_tb”, 我们将看到，在下面的Top level module in test bench对话框中也自动显示”test_tb”. 注意这个名字应该和你的test bench 中的module name一致，假如我们之前在编写的时候将test bench的module name已经改成了tb,所以我们这里应该把Top level module in test bench对话框中的名字改成tb。为了简单起见，我们最好在设置的时候将Test bench name和Top level module in test bench中的名字与我们之前编写的测试文件的模块名字取一样的，这样就不容易出现其他的错误。如图所示：
