开源6轴3D打印机控制板——Mini E3S6。

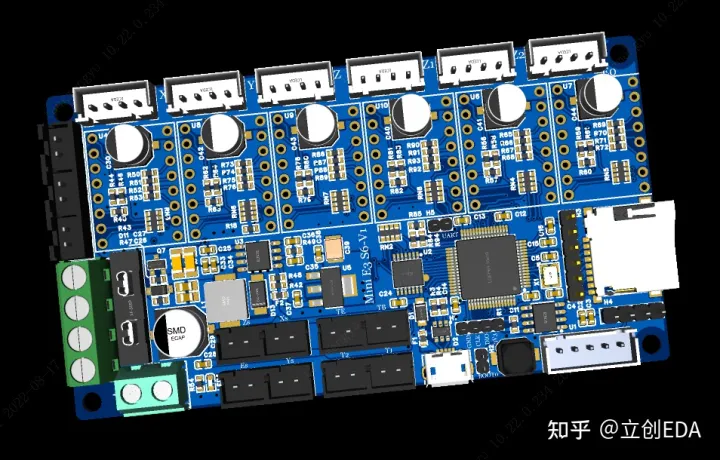

3D预览图

成本80以内。

它可以适配“I3架构”或“CoreXY架构”双z轴、双限位机型。

适配除Voron2.4外所有Voron机型。

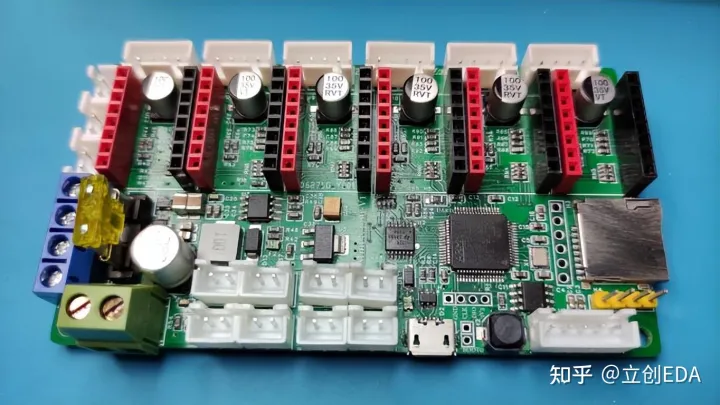

Mini E3S6制作解说

1.低成本替代建议

  • PCB尺寸10*5.5cm，4层板。只要用立创EDA软件设计，再下单，这个尺寸可以免单。
  • 目前STM32F103RCT6芯片很贵，可以使用GD32F103RCT6进行替代。

如此，就可以把电路板成本控制在80元以内。

2、烧录建议

焊接完成后：首先烧录Klipper固件（附件中有提供2022年7月编译的固件）。

推荐使用官方教程，生成不带Bootloader的固件，并通过SWD接口或UART1烧入。

Bootloader请自行研究，目前已知GD32F103RCT6不支持HID DFU模式；

配置步进电机驱动器：4988、8825、8729、TMC2208、TMC2209、TMC2225、TMC2226等。

电路设计解说

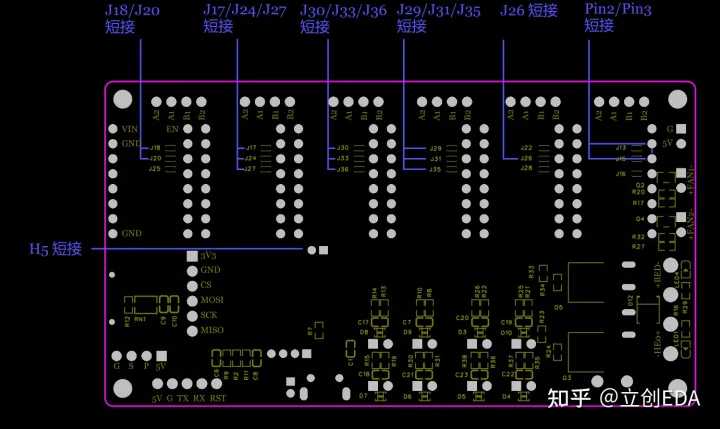

控制板背面的跳线用于设置STEP/DIR“标准步进电机驱动”的细分设置：

  • 如A4988，短接对应3个跳线为16细分。

想使用标准模式驱动器的方法：

  • 短接所有的0402 0R跳线，H5不短接。

其他建议：

  • X/Y/E0轴可以使用TMC UART模式。
  • Z1/Z2/Z3必须使用STEP/DIR标准模式。

配置如下图所示：

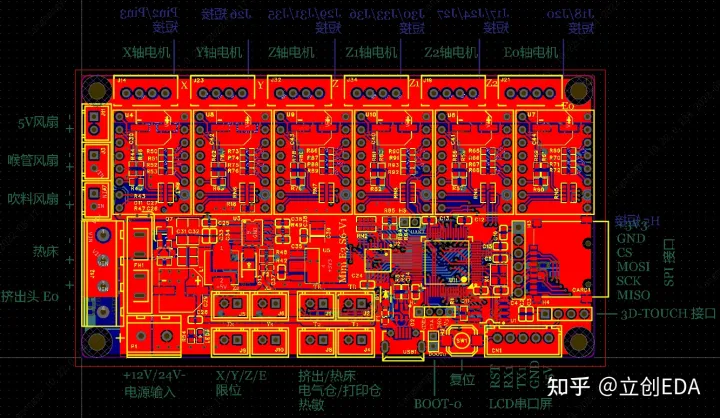

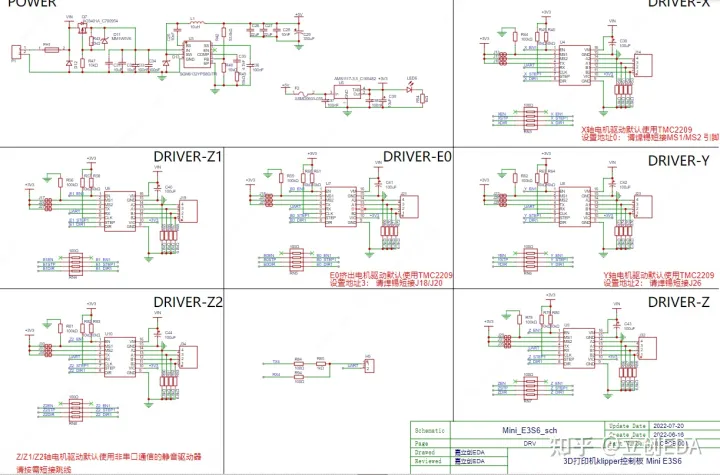

想自己设计一个试试，可以参考下方原理图与PCB。

Mini E3S6 规格与功能

1.MCU：STM32F103RCT6/GD32F103RCT6；

2.电源输入：12V/24V ；

3.2路可控风扇（喉管/吹料），一路5V风扇（驱动器散热）；

4.TF卡座；

5.4路NTC100K测温；

6.X/Y/Z1/Z2 限位；

7.板载32Kb EEPROM；

8.预留UART1用于串口屏或其它通信；

9.3DTOUCH 自动调平传感器接口；

10.RST按键/BOOT0接口/SWD调试下载接口/SPI接口

11.支持Klipper或Marlin固件。

12.各端口ESD防护，步进电机反电动势保护；

13.可拔插保险管；

14.一个加热头和一个加热床，采用大功率MOSFET；

15.6轴可更换步进电机驱动，STEP/DIR标准模式，其中X/Y/E0轴可以使用TMC UART模式；

附件下载

3D打印机klipper控制板 Mini E3S6​oshwhub.com/xiao5333/3dda-yin-ji-klipperkong-zhi-ban#P4

如果你觉得文章不错~

欢迎点赞、关注、转发、评论~

我还会持续分享优质开源项目！
