【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记

2019-12-01 14:17:06 141点赞 299收藏 91评论

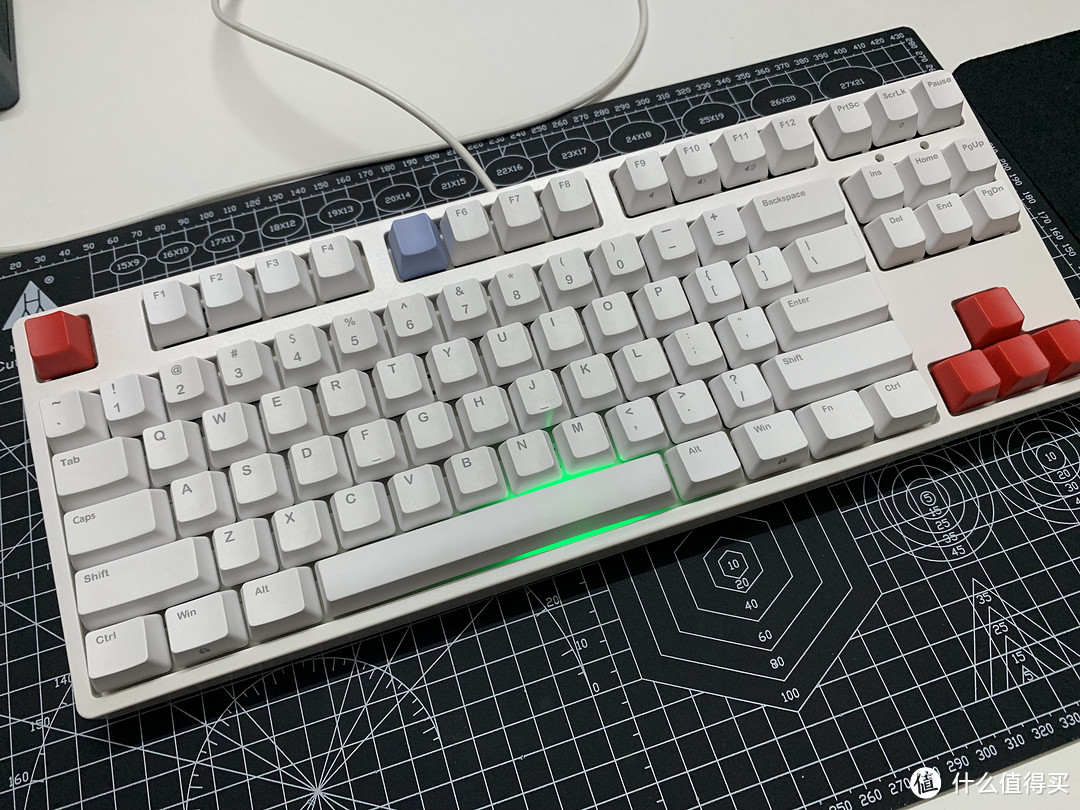

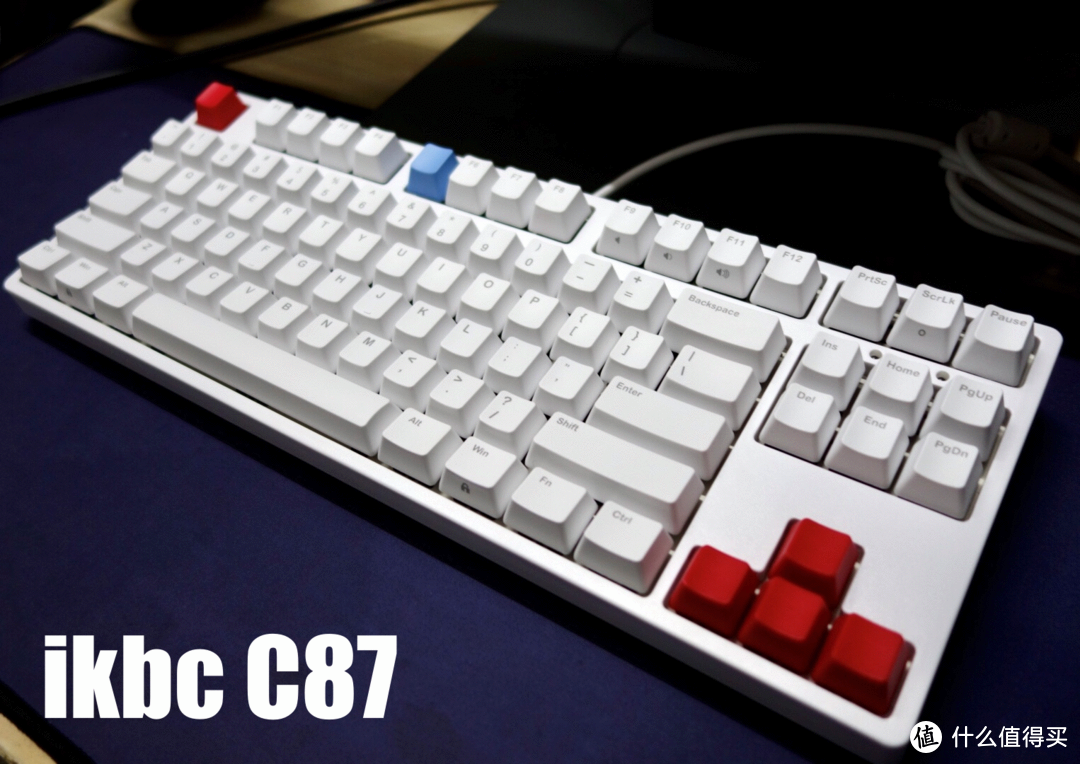

关于ikbc C87

此次用来改的这把C87是po主入手的第一把机械键盘，2016年10月京东购入使用至今，茶轴，po主要求不高，对这键盘的使用还是挺满意的

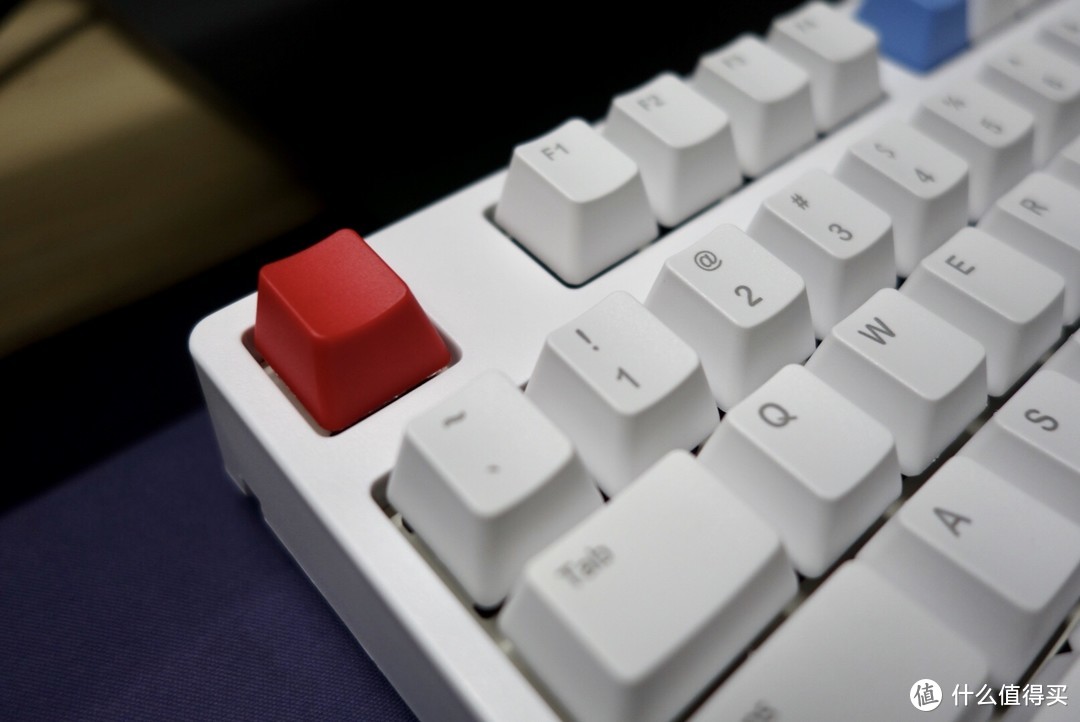

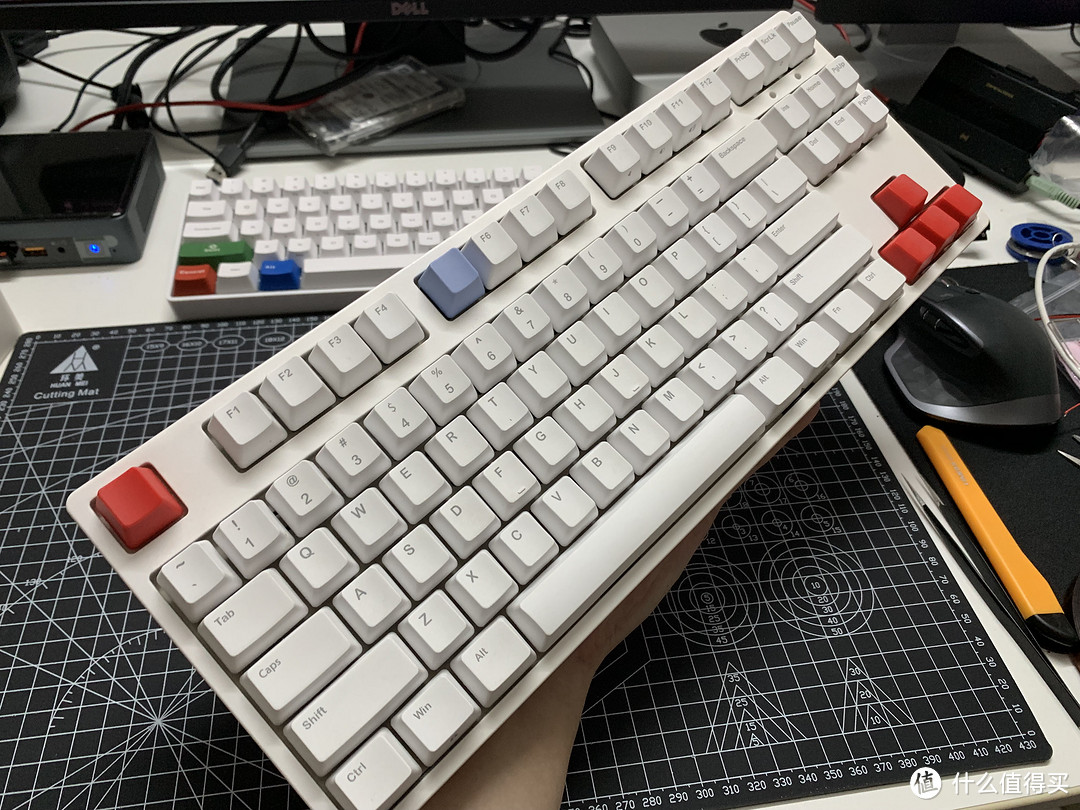

▲正面

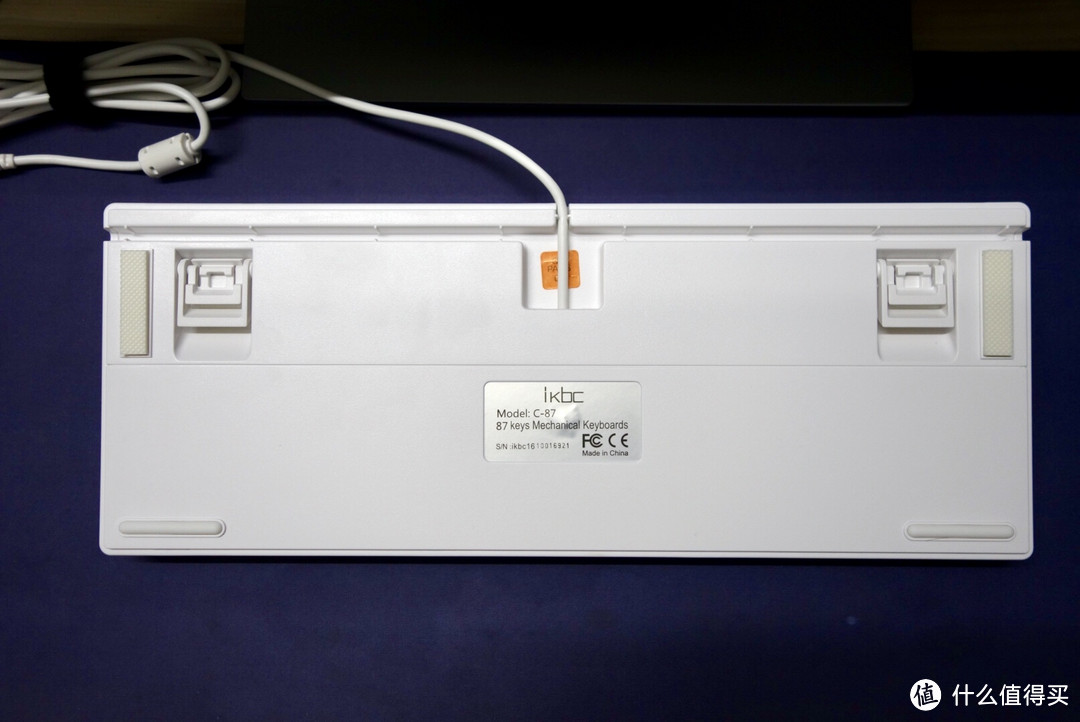

▲反面

▲耐磨不易打油的PBT键帽，内置钢板，全程无冲

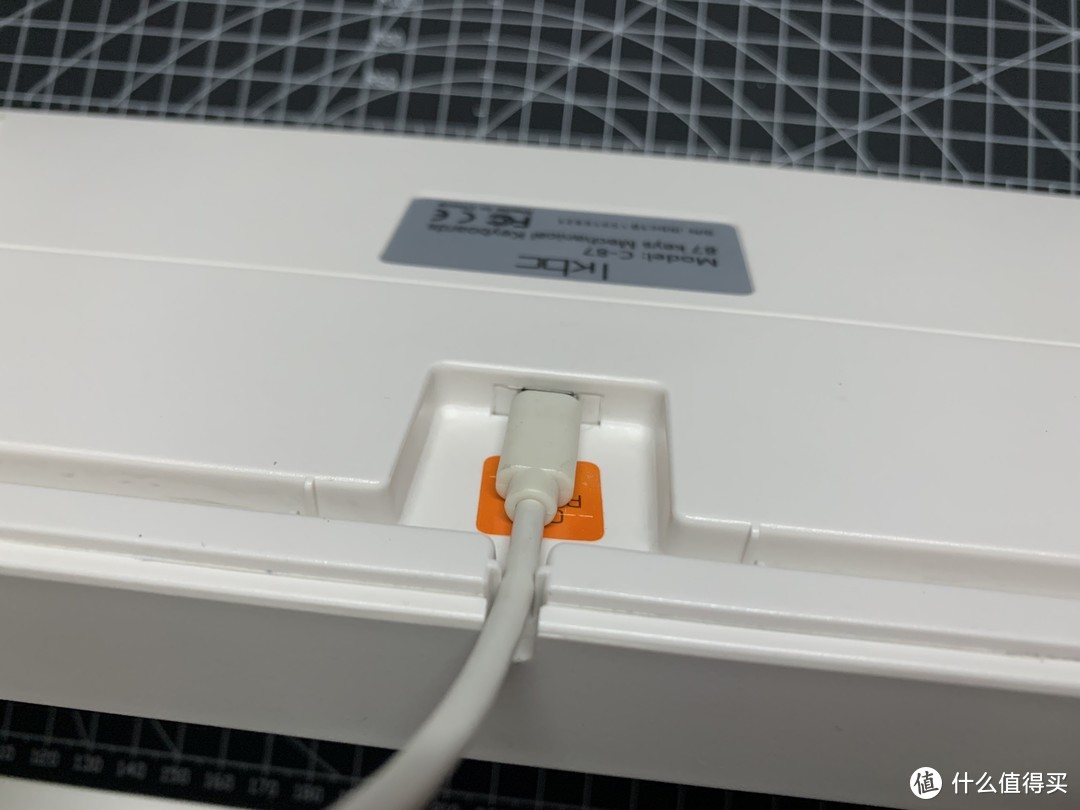

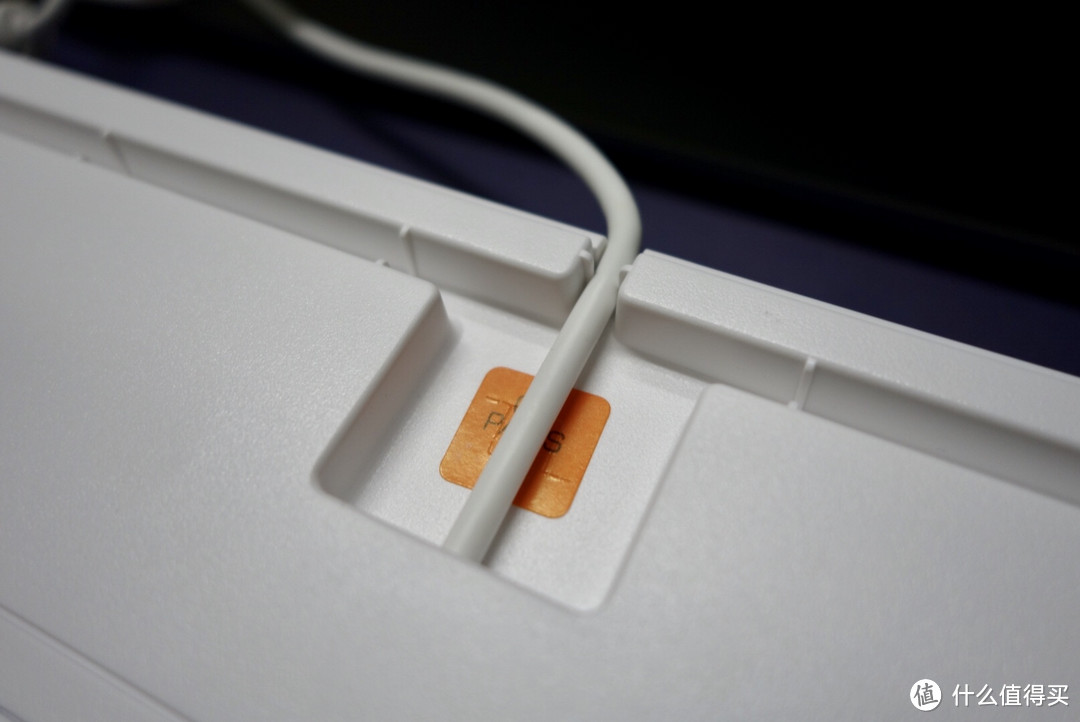

▲可三向出线

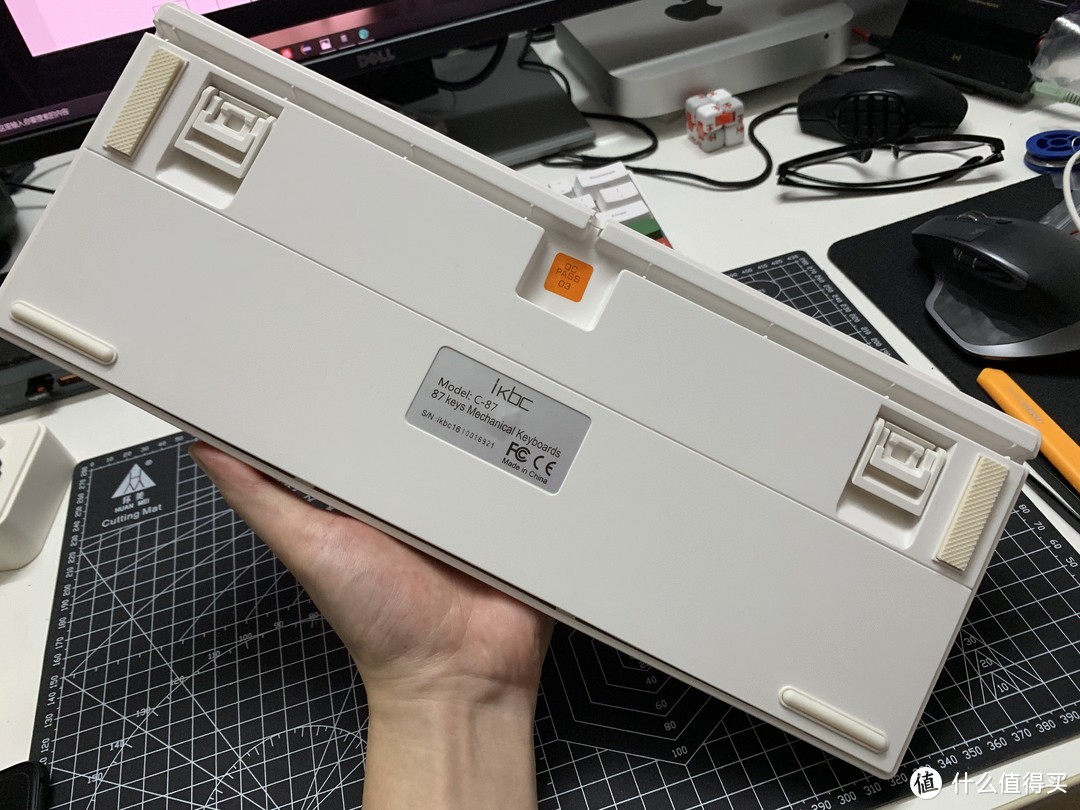

▲两段式脚架

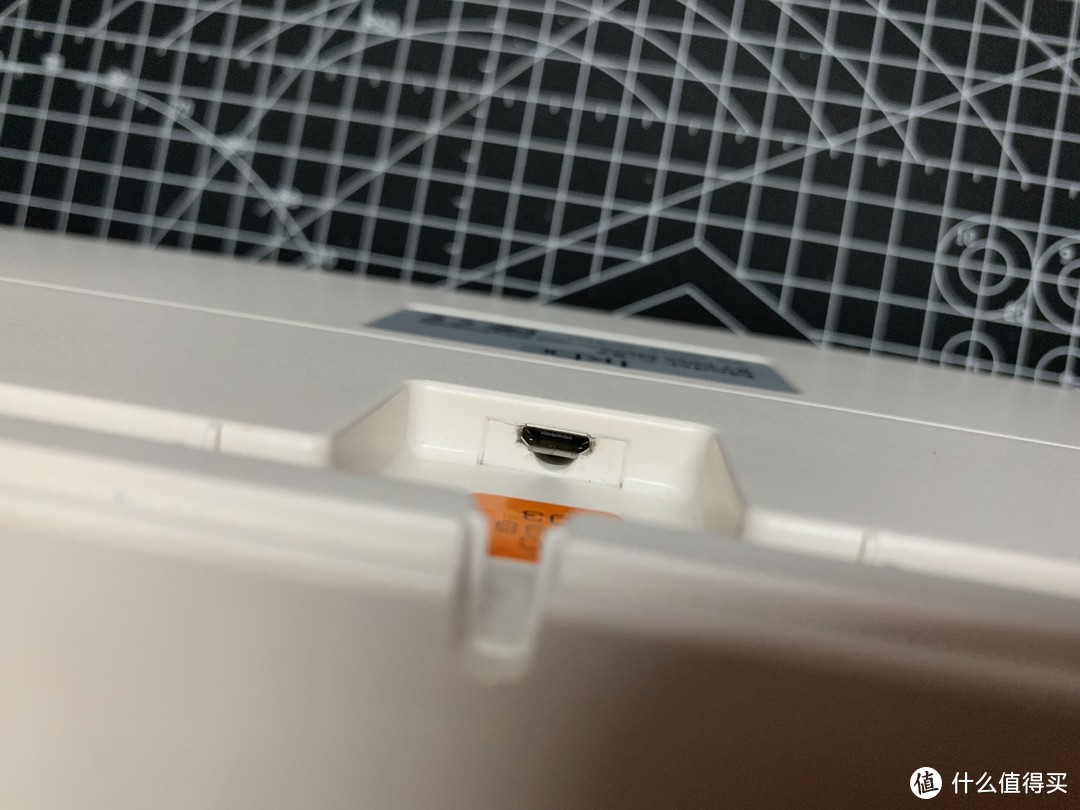

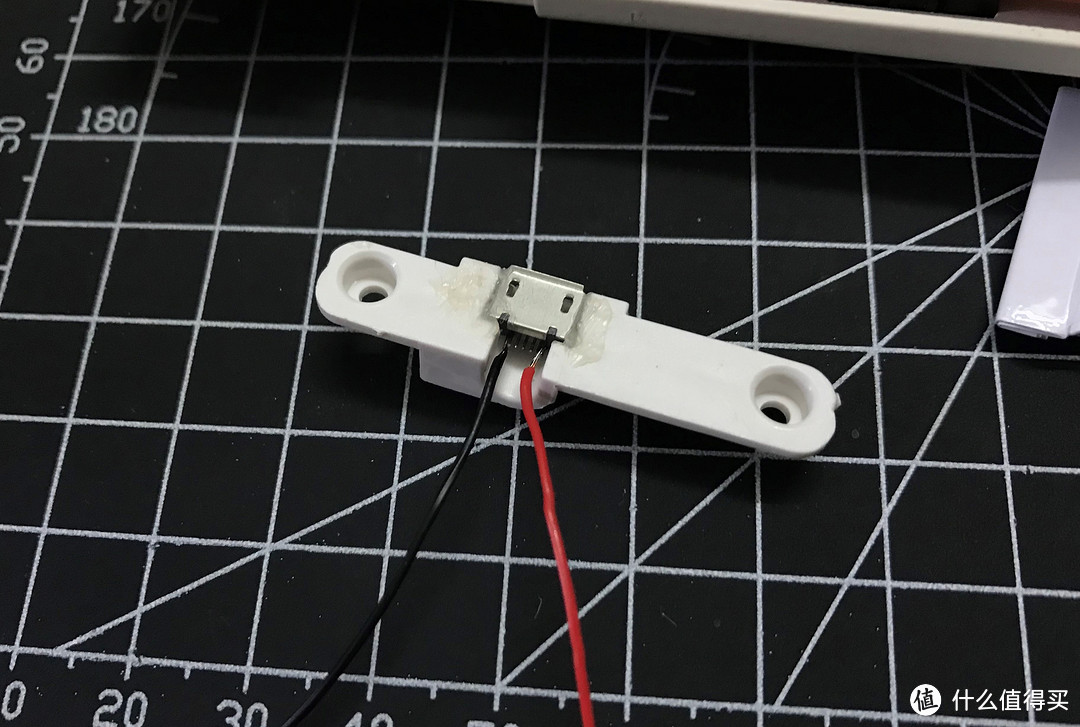

▲1.5米USB连接线，这次要干掉的对象

京东 ikbc C87 87键有线机械键盘正刻白色 Cherry茶轴无光 279元

实时价格43分钟前已更新

去购买

关于改无线

很早就有了把机械键盘换成无线的想法，而市面上大部分无线机械键盘都是用的蓝牙，po主担心蓝牙连接的稳定性，所以基本就只剩下罗技

[](https://pinpai.smzdm.com/1773/)

[

关注

](https://pinpai.smzdm.com/1773/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

家的可选了，可是对于罗技家的无线机械键盘又爱不起来。【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记

今年5月，ikbc推出了C87的无线版本—W200，W200用的类似罗技优联的2.4G无线技术，也有一个独立的接收器，但po主电脑上已经有一个优联接收器了(罗技MX Master 2s鼠标用)，如果把键盘换成W200就还得增加一个收集器，没法接受！【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记

好吧，既然这样，那就自己动手改一把吧！【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记

网络上有不少网友的改造先例，参考后决定使用罗技K375S键盘的主控用来改造。

为什么选K375s的主控？总结来说就是8个字：价格合适功能齐全。

全新的K375s键盘售价在129-150的样子（上闲鱼更便宜）

有优联、蓝牙两种连接方式；
支持多操作系统，可记忆3个设备快捷的来回切换；
支持6键自定义；
支持罗技Flow，跨计算机控制和文件传输功能；
低功耗，罗技官方宣称2节7号电池能续航2年(按每年200百万次击键算估算)。

优秀！这该有基本都有了，还要什么自行车，盘它准没错了。【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记

既然要把C87改成罗技的方案，就需要改变C87原有的电路，这里就有2种思路：

把键盘原有的PCB换成为K375s专门定制的PCB（这种定制的PCB已经有人做过了，可以直接买回来用，当然有能力的也可以自己画，如果只是自己用不搞批量也没那个必要，成本在那里）；
在原来的PCB上直接飞线，po主考虑到原来的PCB拆下来也没有什么用，这次改造就是直接飞的线。

京东 ikbcW200机械键盘2.4G无线游戏键盘87键原厂cherry轴樱桃轴无线机械键盘白色红轴 448元

去购买

京东罗技（Logitech）K375s多设备安静输入平板IPAD键盘手机键盘无线蓝牙键盘全尺黑色 149元

去购买

改造DIY过程

1.拆K375s主控

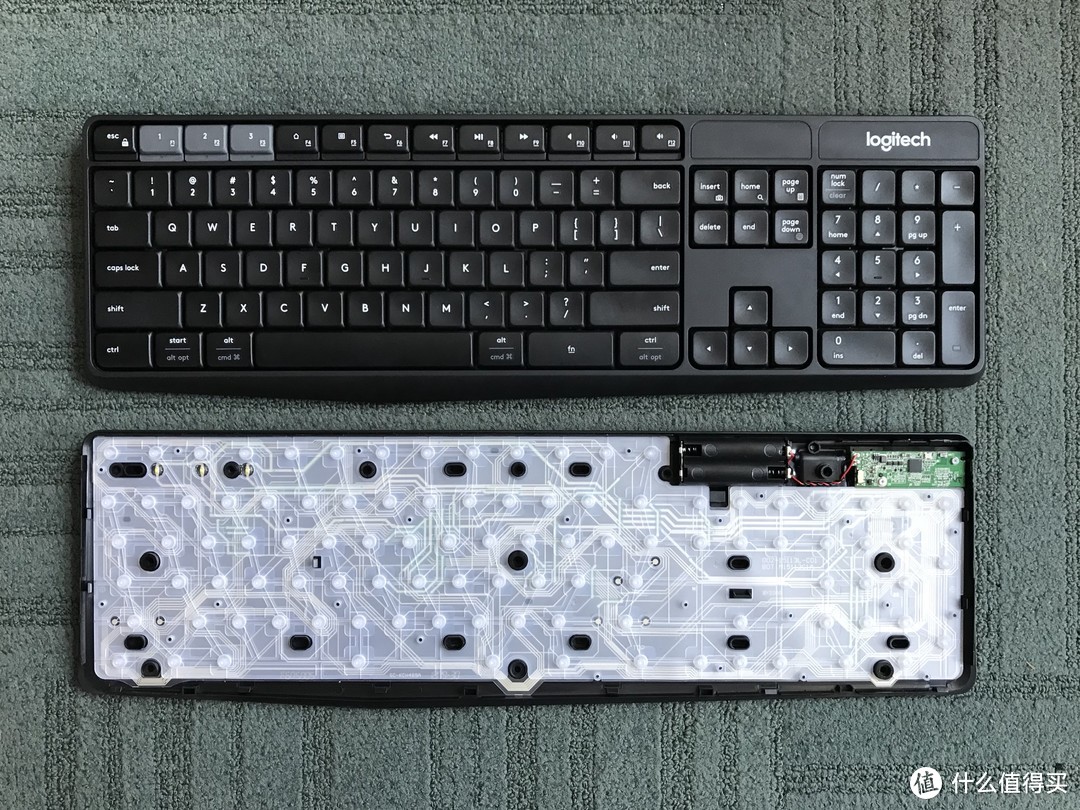

▼卸下K375键盘背面的所有螺丝，再沿着键盘四周边缘撬开就能分离键盘上下外壳了

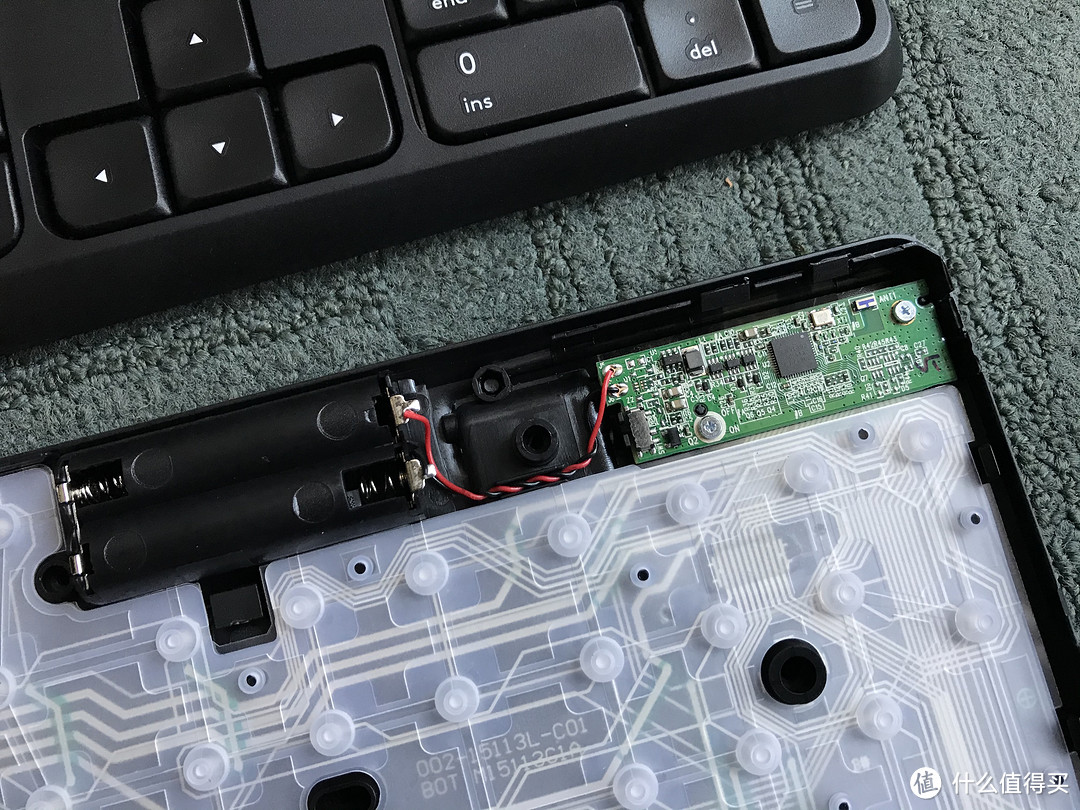

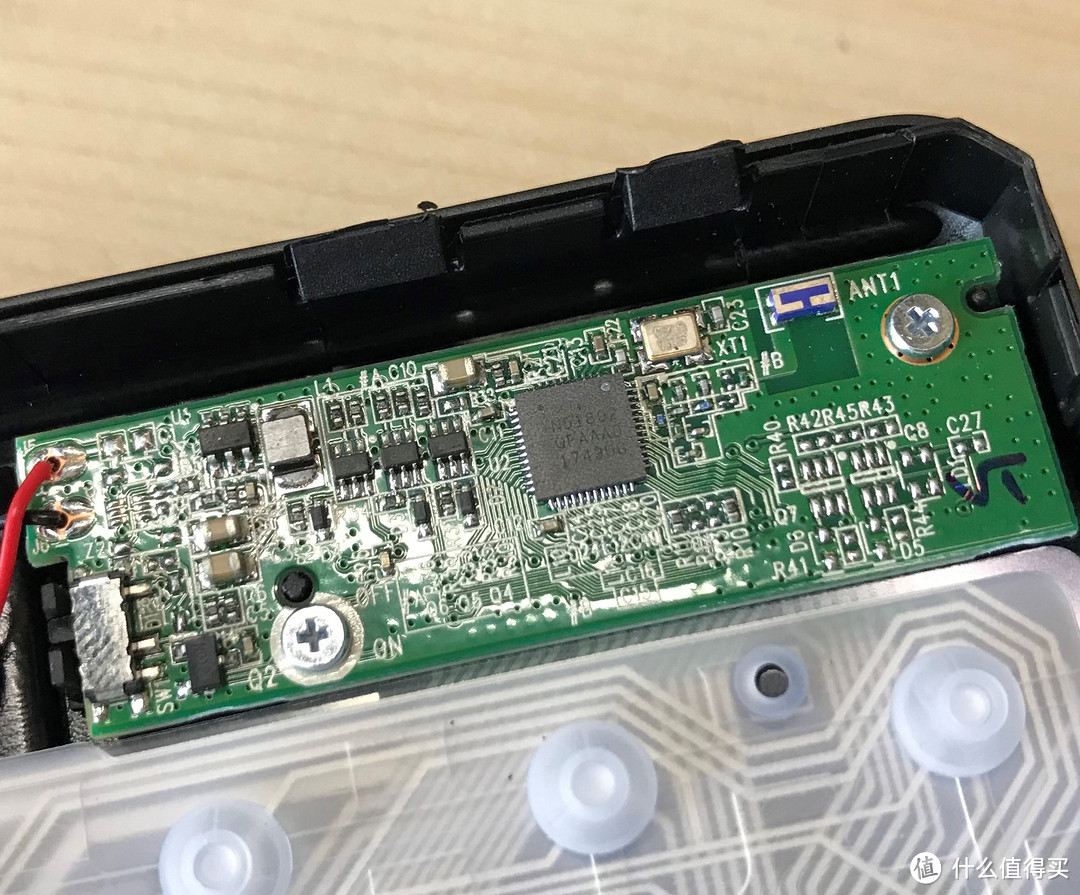

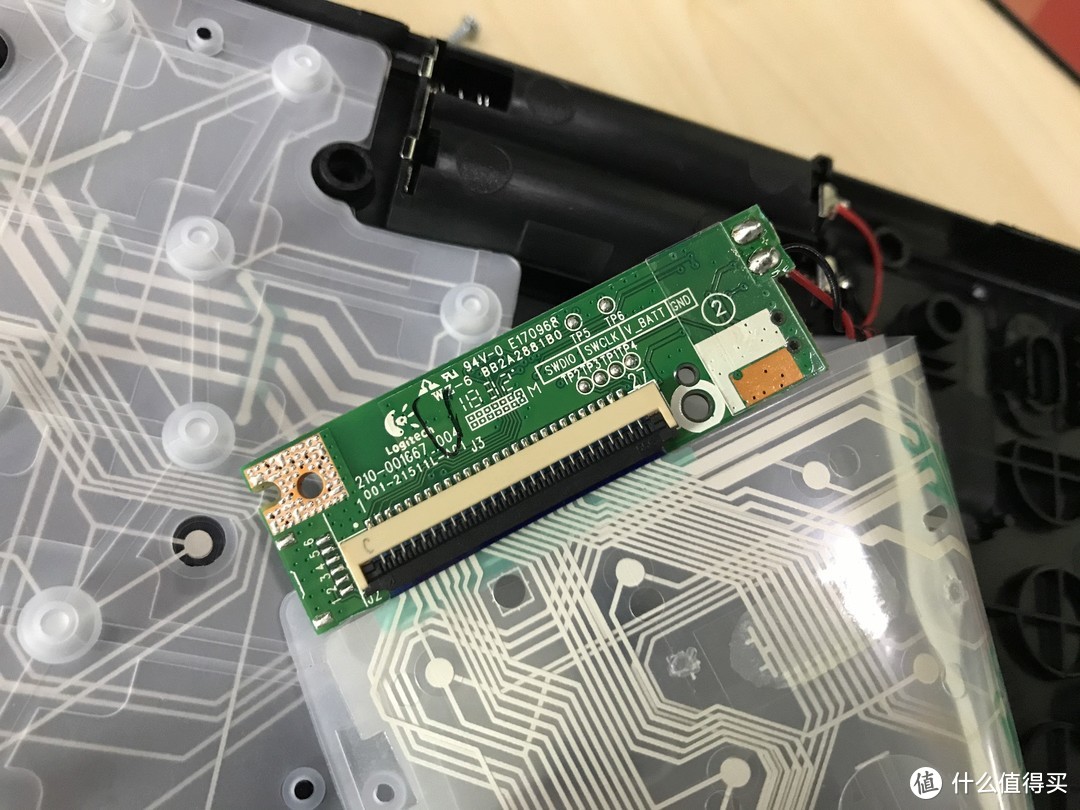

▼K375s主控板被2颗螺丝固定在右上角，红黑两根电源线一端焊接电池仓的金属片上，用电烙铁把电源线从电池仓的金属片上卸掉，再卸下主控板上的两颗螺丝就能取下主控板了

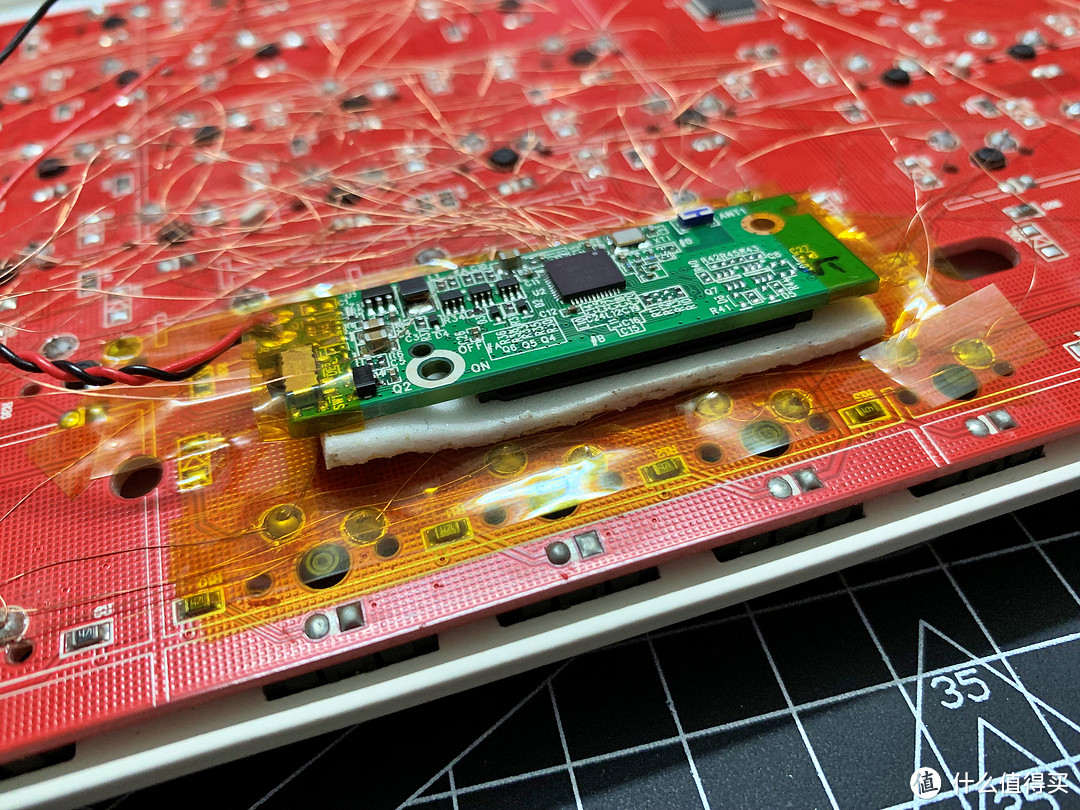

▼主控是来自NORDIC的NRF51802，右上角带有蓝色"T"字的那颗元件是陶瓷贴片天线

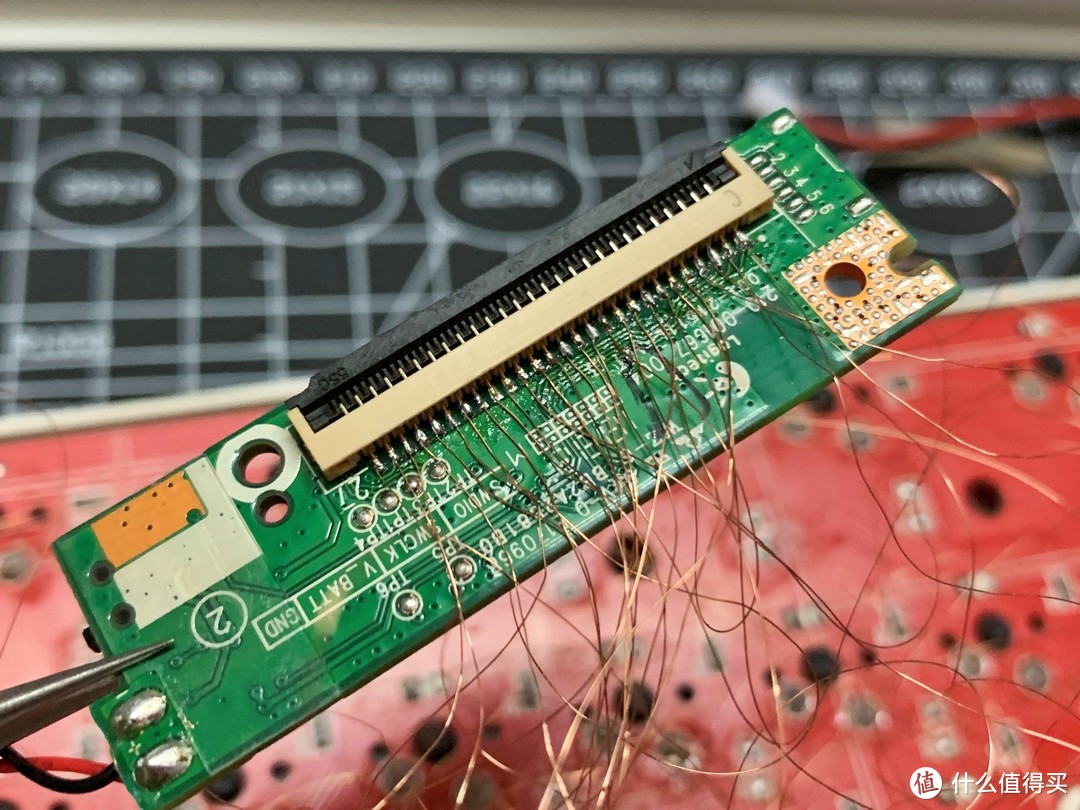

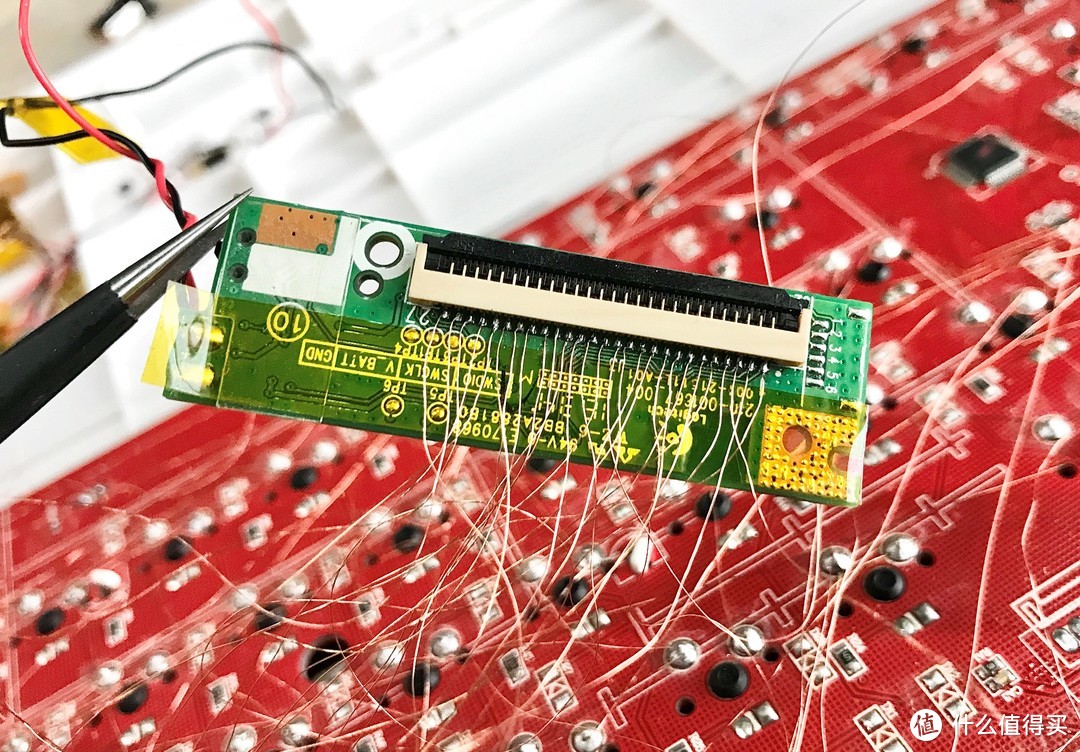

▼键盘按键通过一个27脚的翻盖连接器与主控板进行连接的，到时候飞线也就是接在这连接器的27个引脚上

2.拆C87

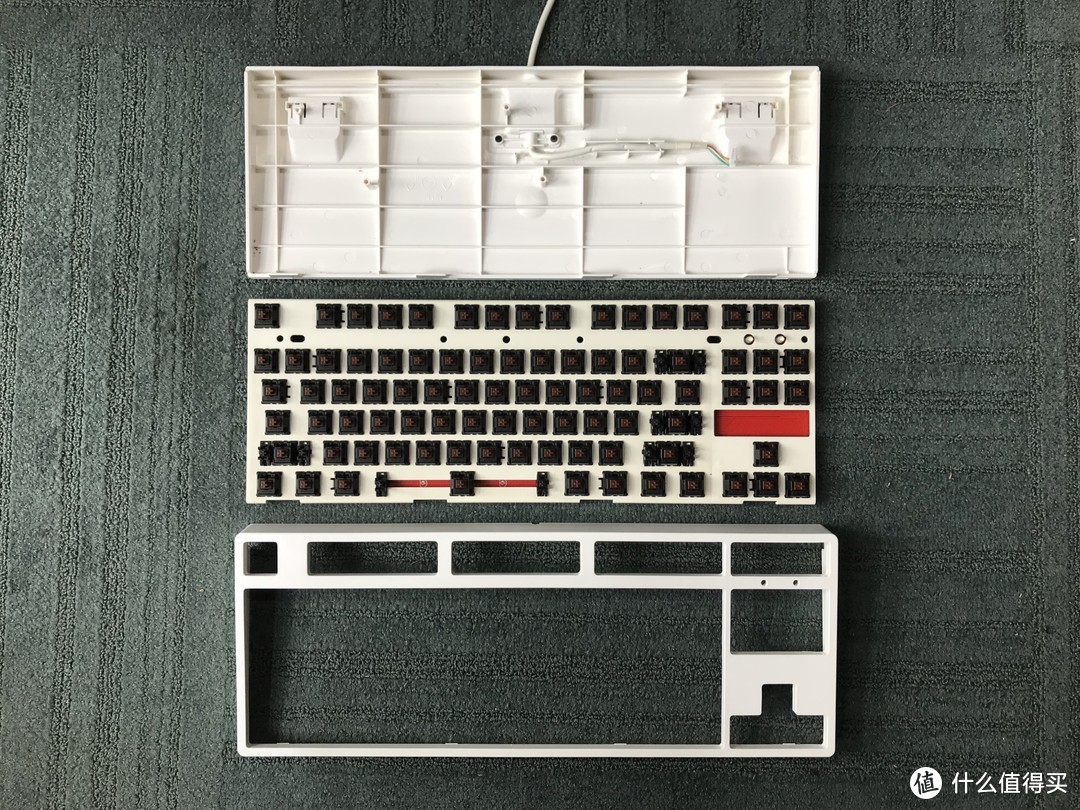

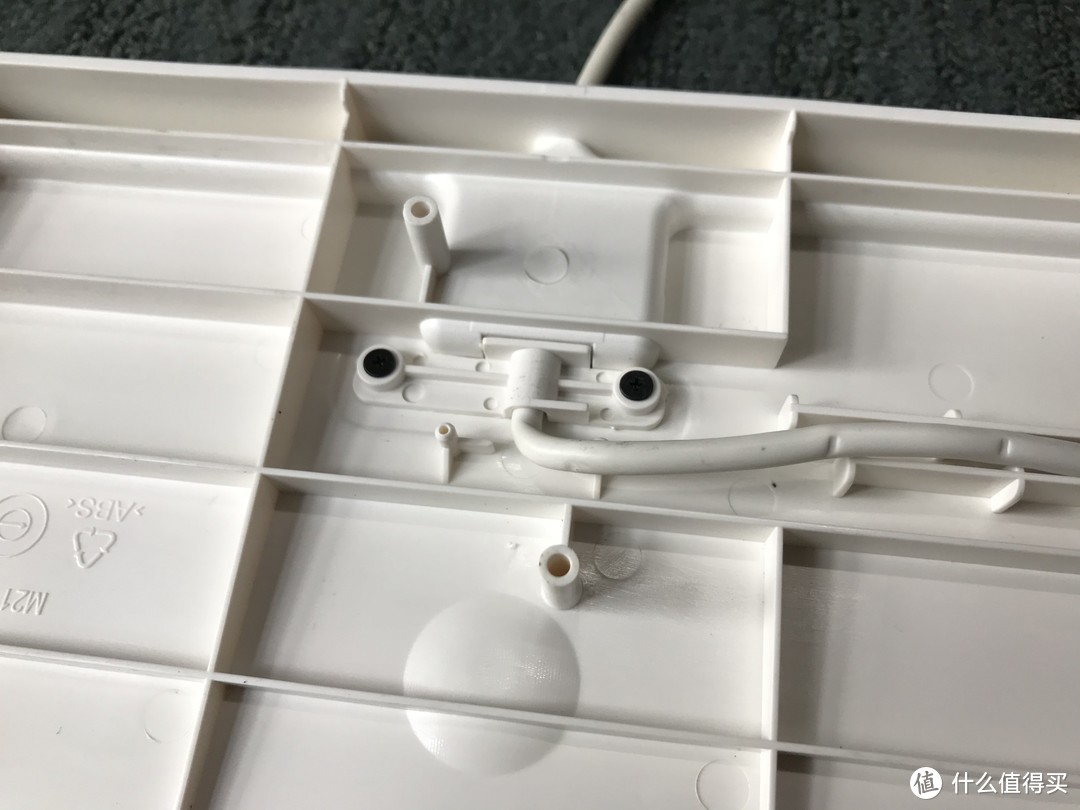

▼C87键盘外壳没有用到螺丝固定，沿键盘底部外壳一周，用塑料片撬开即可分离键盘的外壳，PS. 这个结构设计给个赞👍

3. 拆轴割线

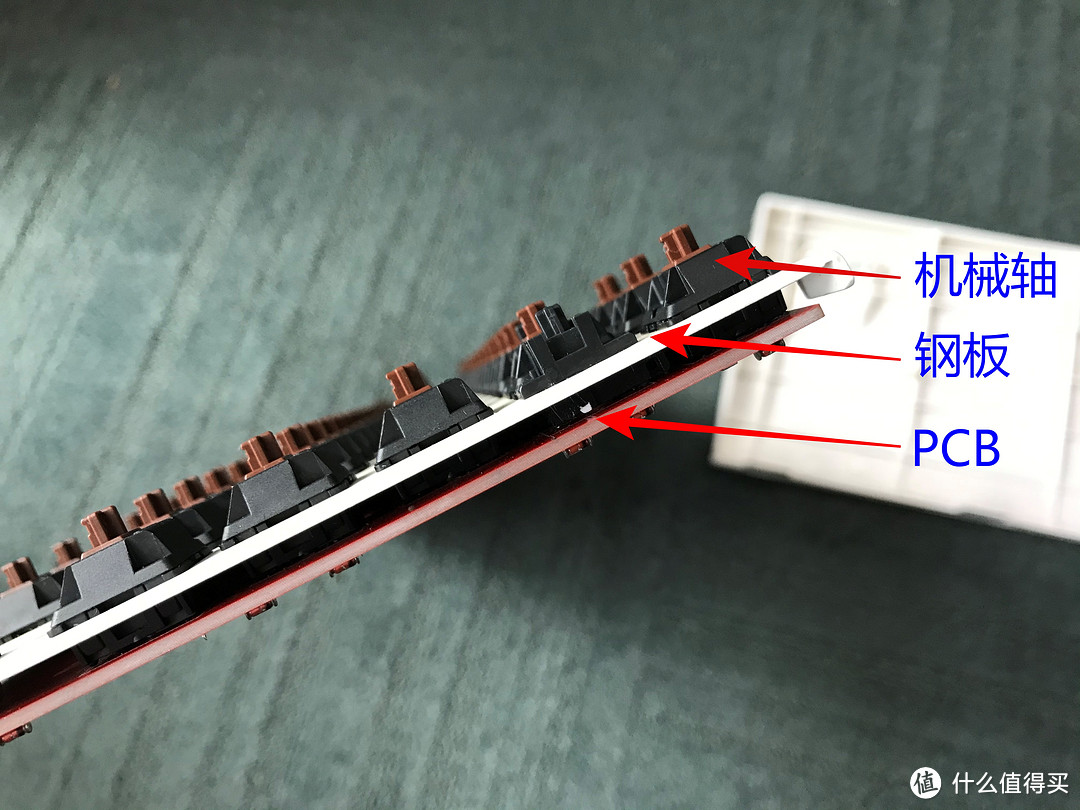

拆开外壳后，拿到很有份量的一块轴板，需要把所有轴全部拆下来，这样才方便割线

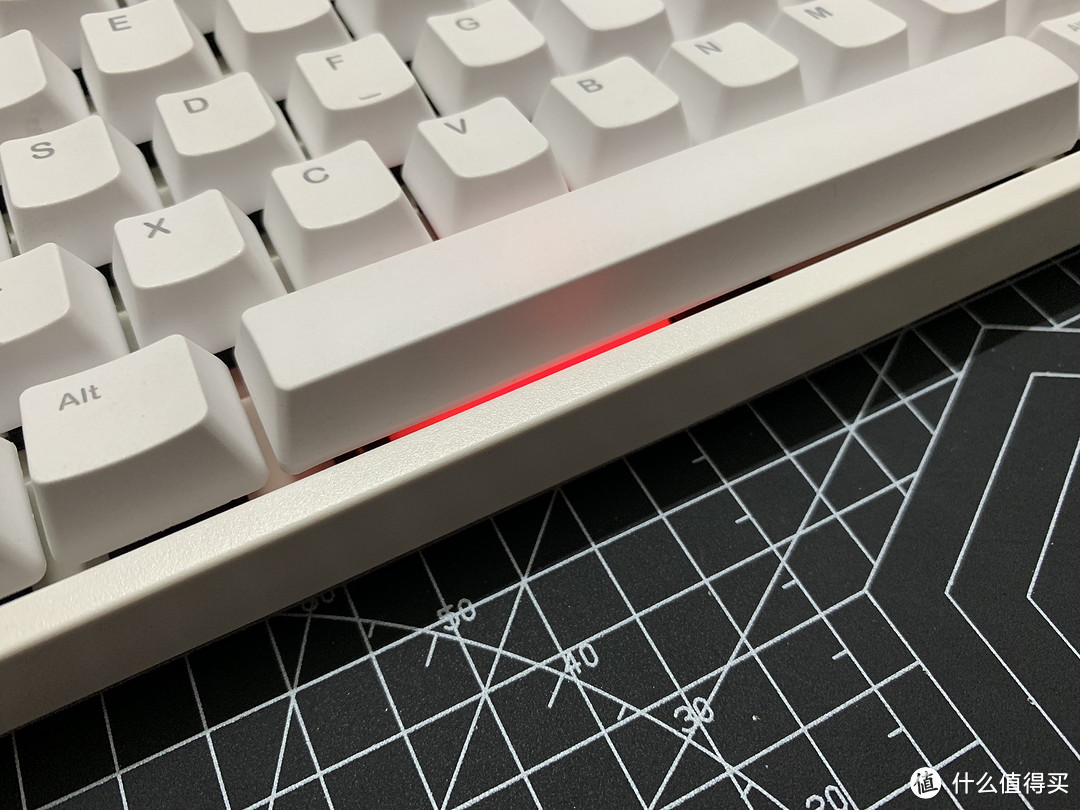

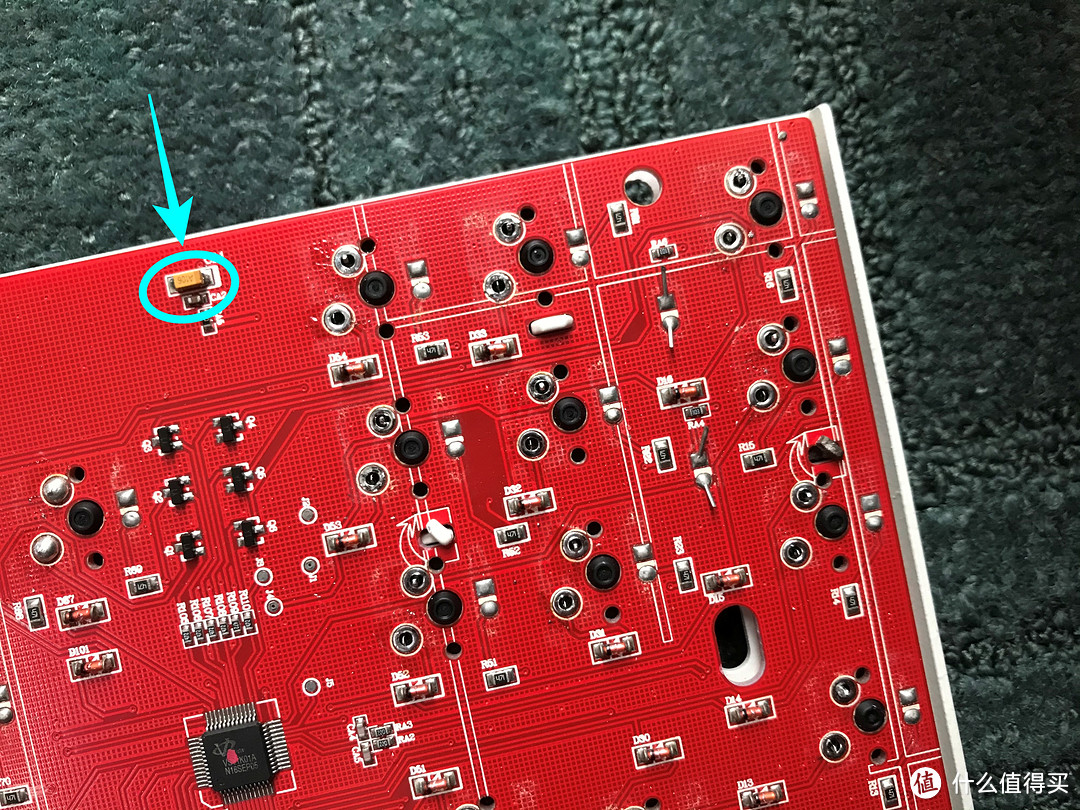

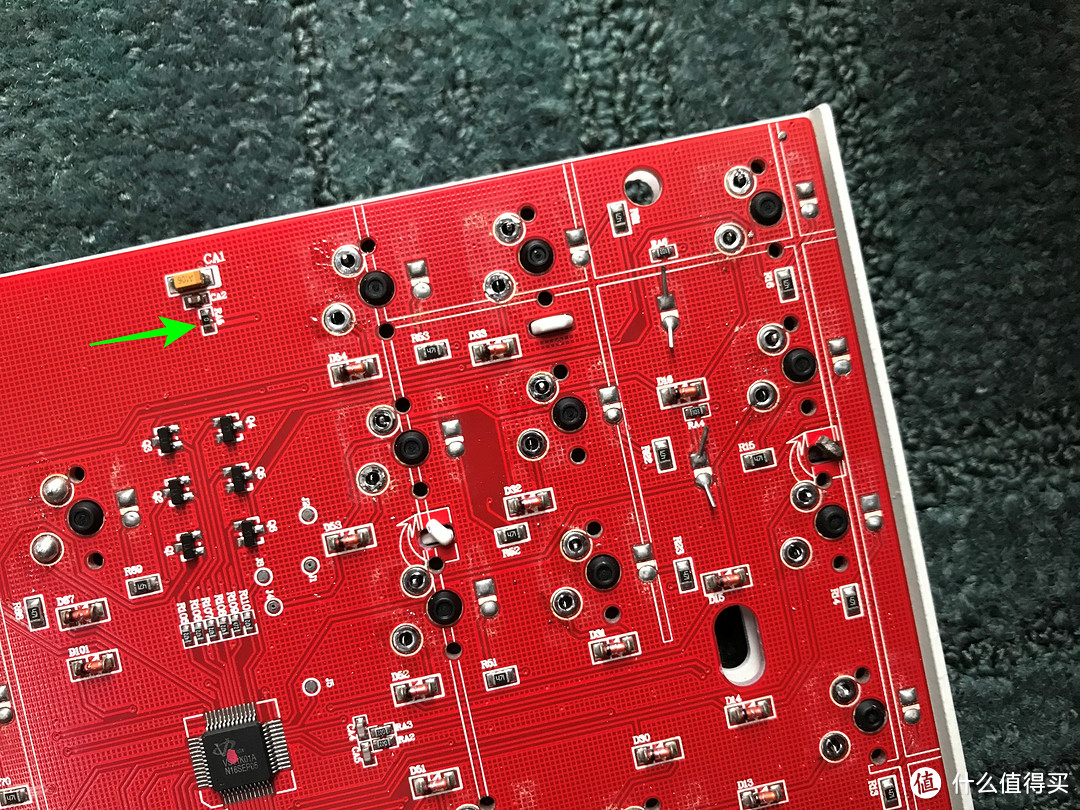

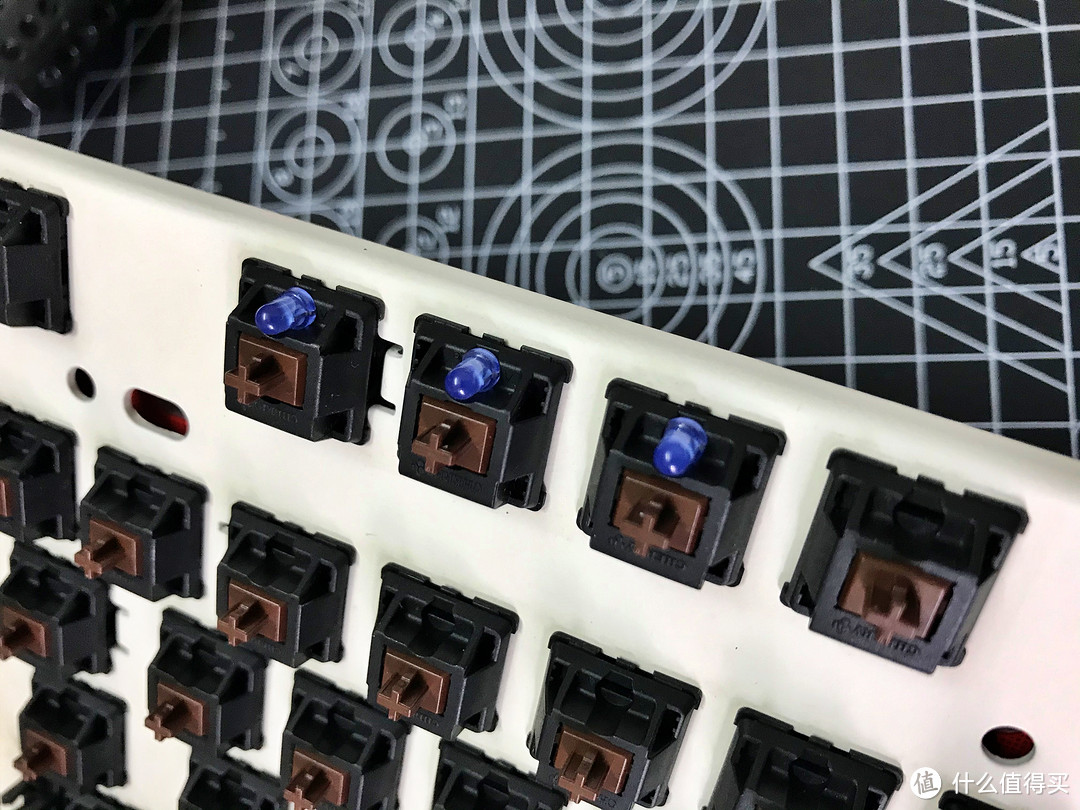

▼用电烙铁配合吸焊器把所有轴体引脚上的的焊锡除掉(如果没吸除干净可以重新加锡后再次融锡吸取即可)，绿色箭头所指的那颗0欧电阻要拆除，这相当于切断了原有主控的供电(后面加装指示灯刚好供电会接电到这条线路，不嫌麻烦也可以直接把原有的主控拆掉doge.jpg），po主除锡过程比较顺利，没多久就搞定了（PS. 这里可以看到此PCB上有预留装灯的位置，貌似后来出的C87没有预留了）

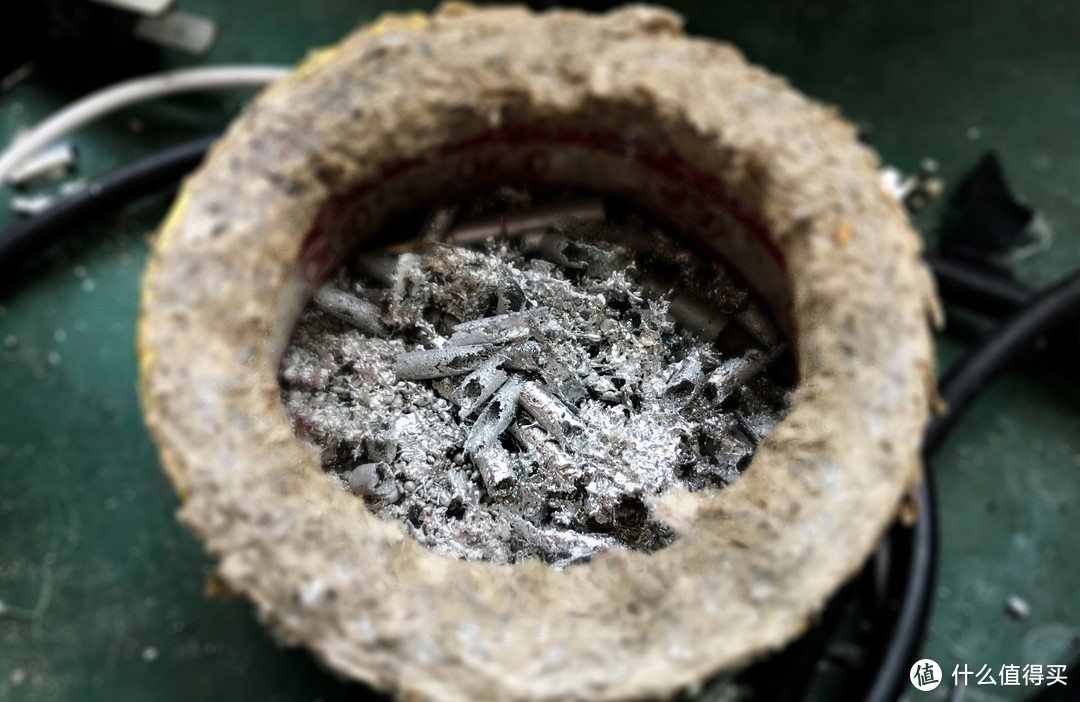

拆轴弄掉的许多锡渣

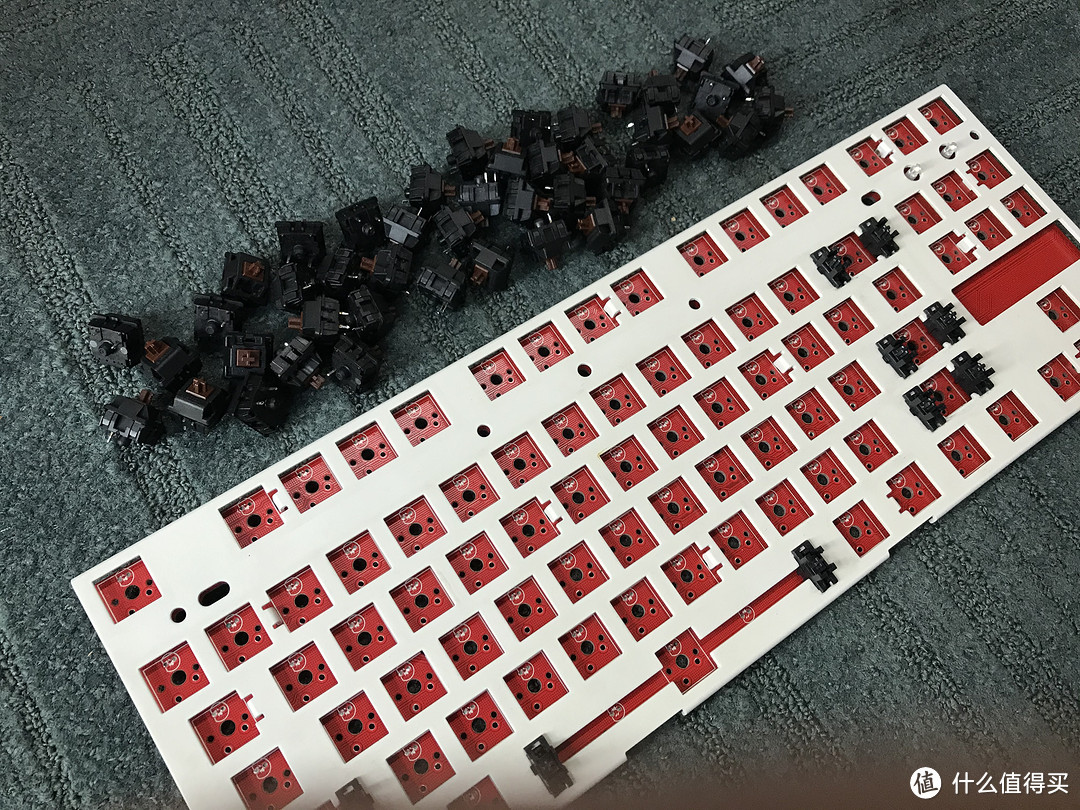

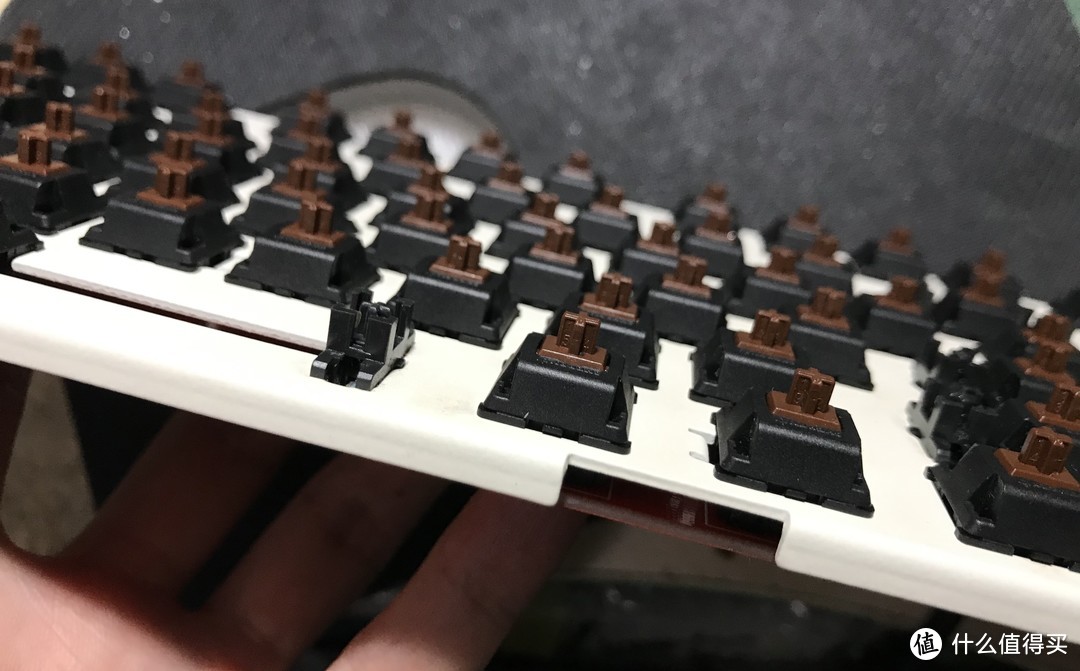

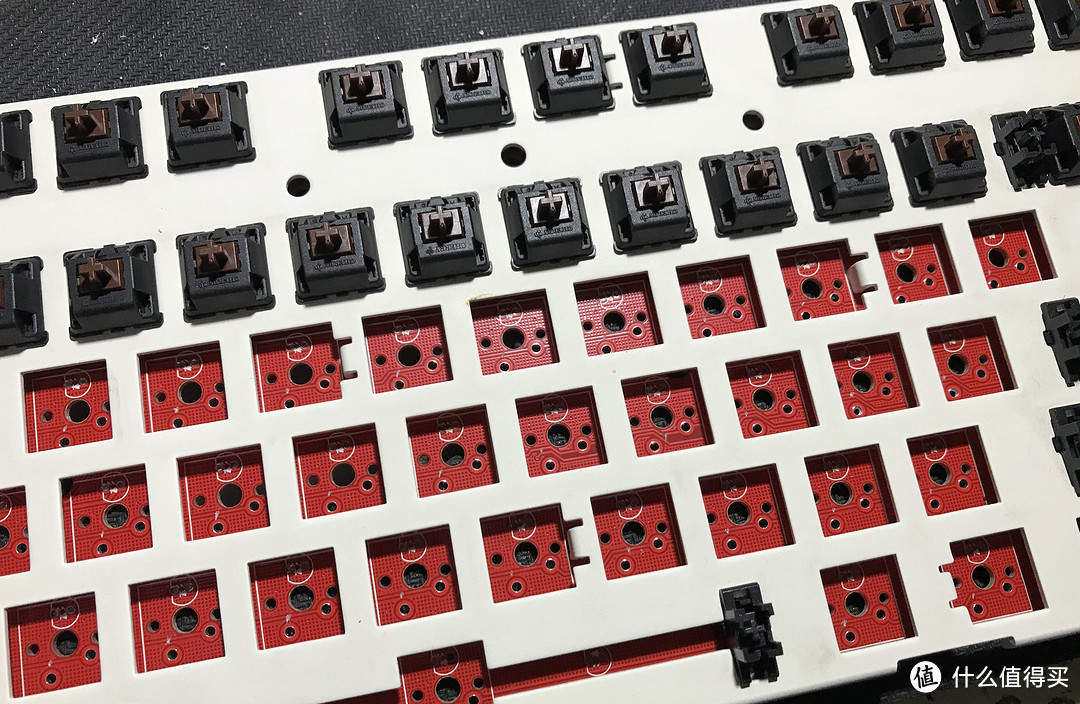

▼把所有轴体取下来，卫星轴可以不用管，接下来开始割线

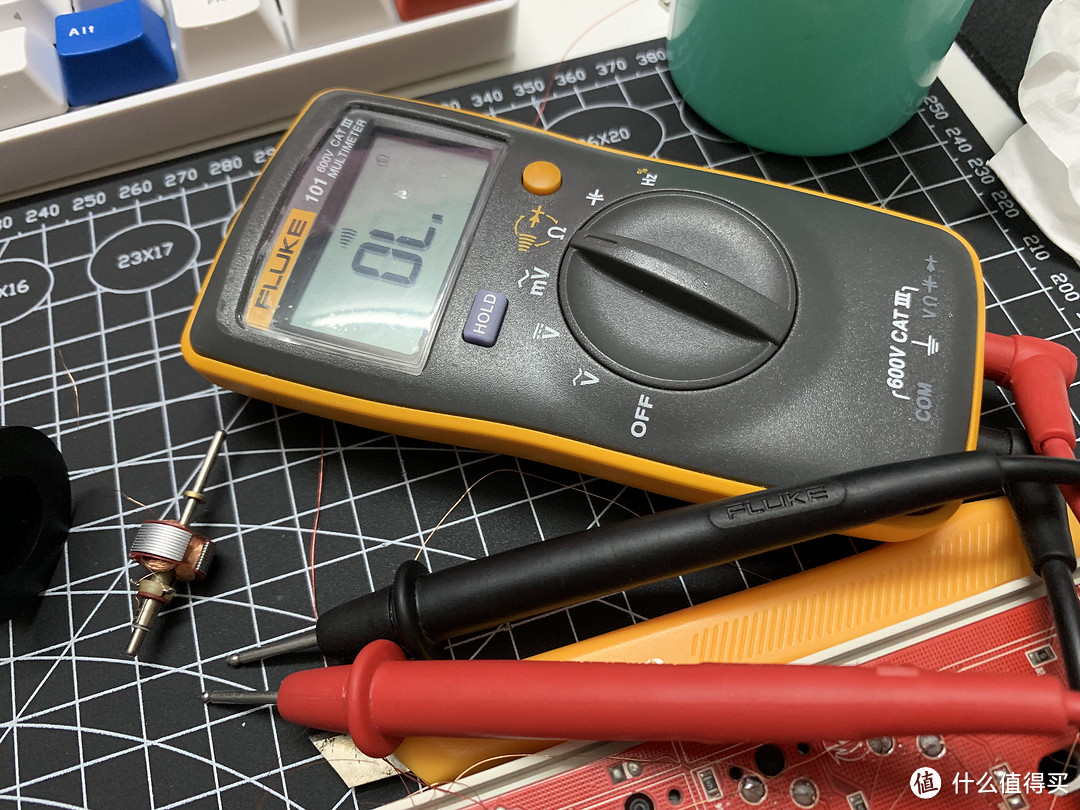

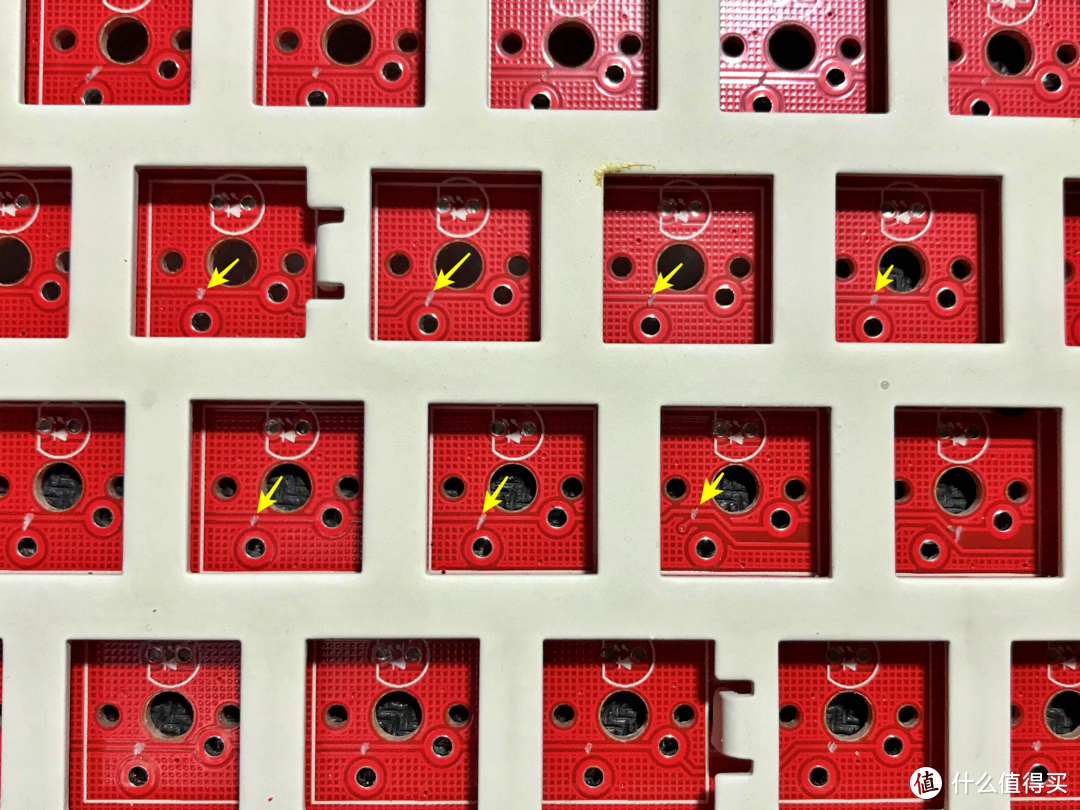

▼割线时白色的钢板可以不用拆掉(也不太好拆，钢板是由很多的引脚扭曲固定在PCB上的)，用小号美工刀通过钢板的方孔就能割到线，下图黄色箭头所指为割断的位置，每处的线割断后用万用表测下，确认每处都有断开。PS. PCB原有的线路有少部分其实可以利用，但这做会增加一些工作，所以这里索性把原有的线路全部断开

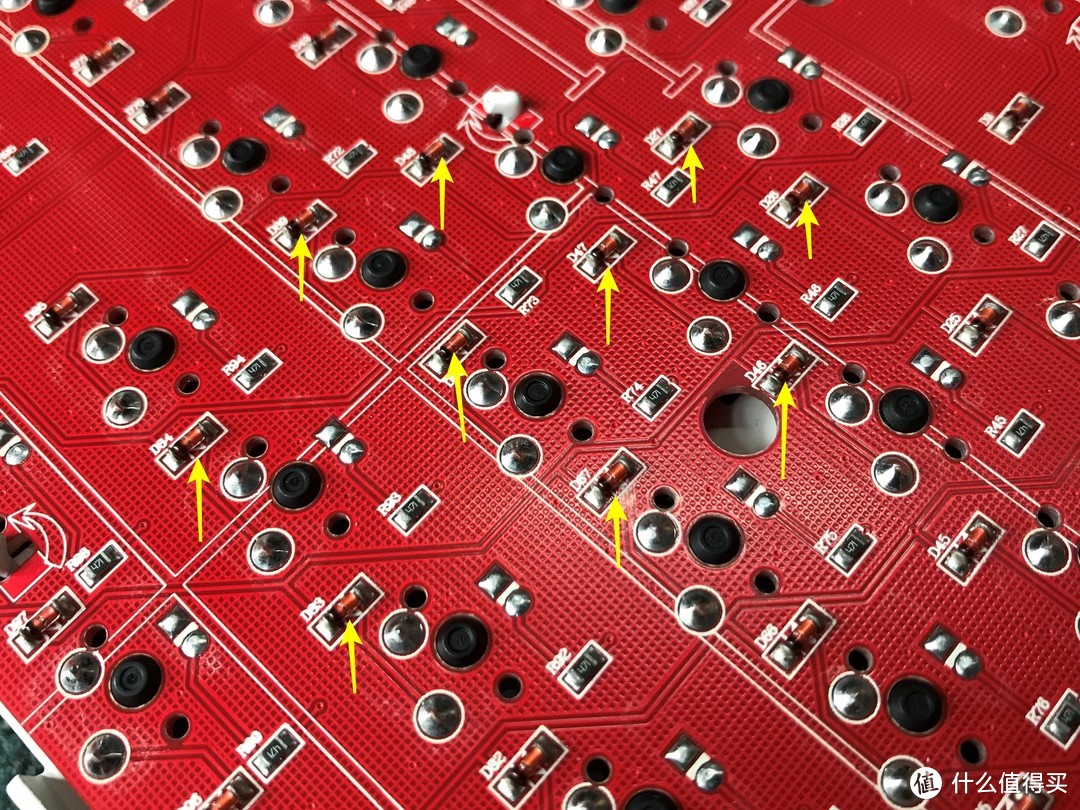

▼然后拆掉PCB另外一面所有的防冲二极管(下图黄色箭头所指)既可以断开剩下的所有线路

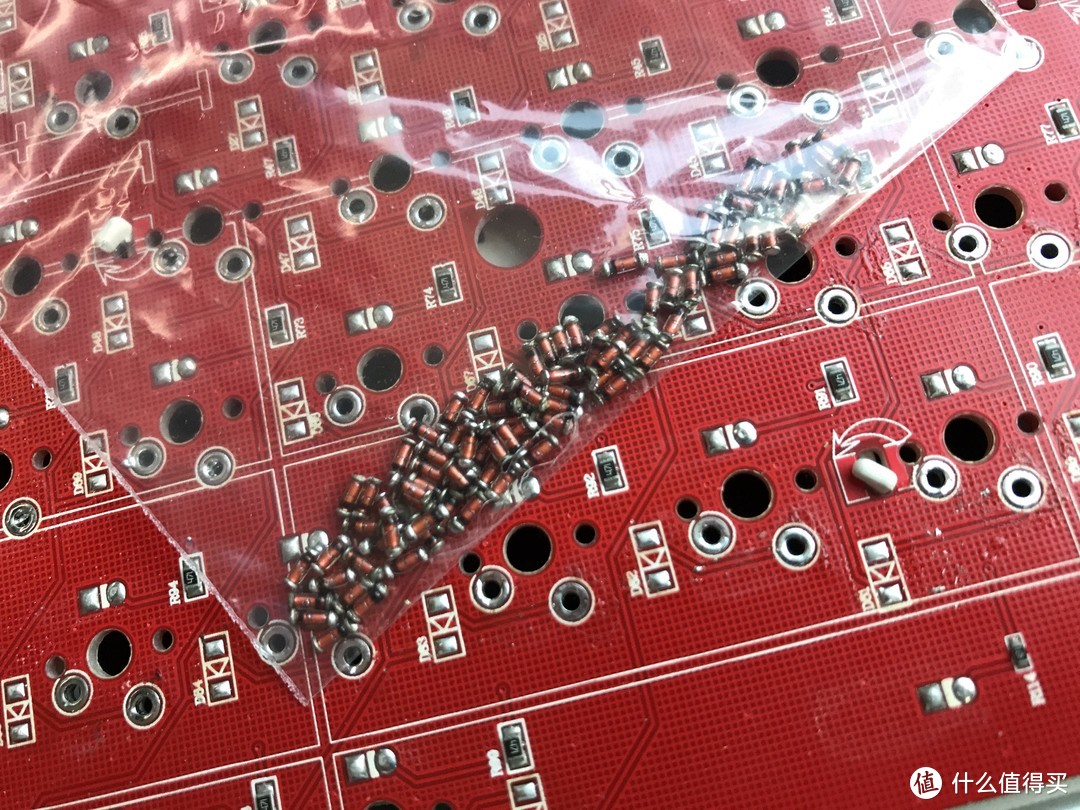

▼拆掉的二极管

4.装轴

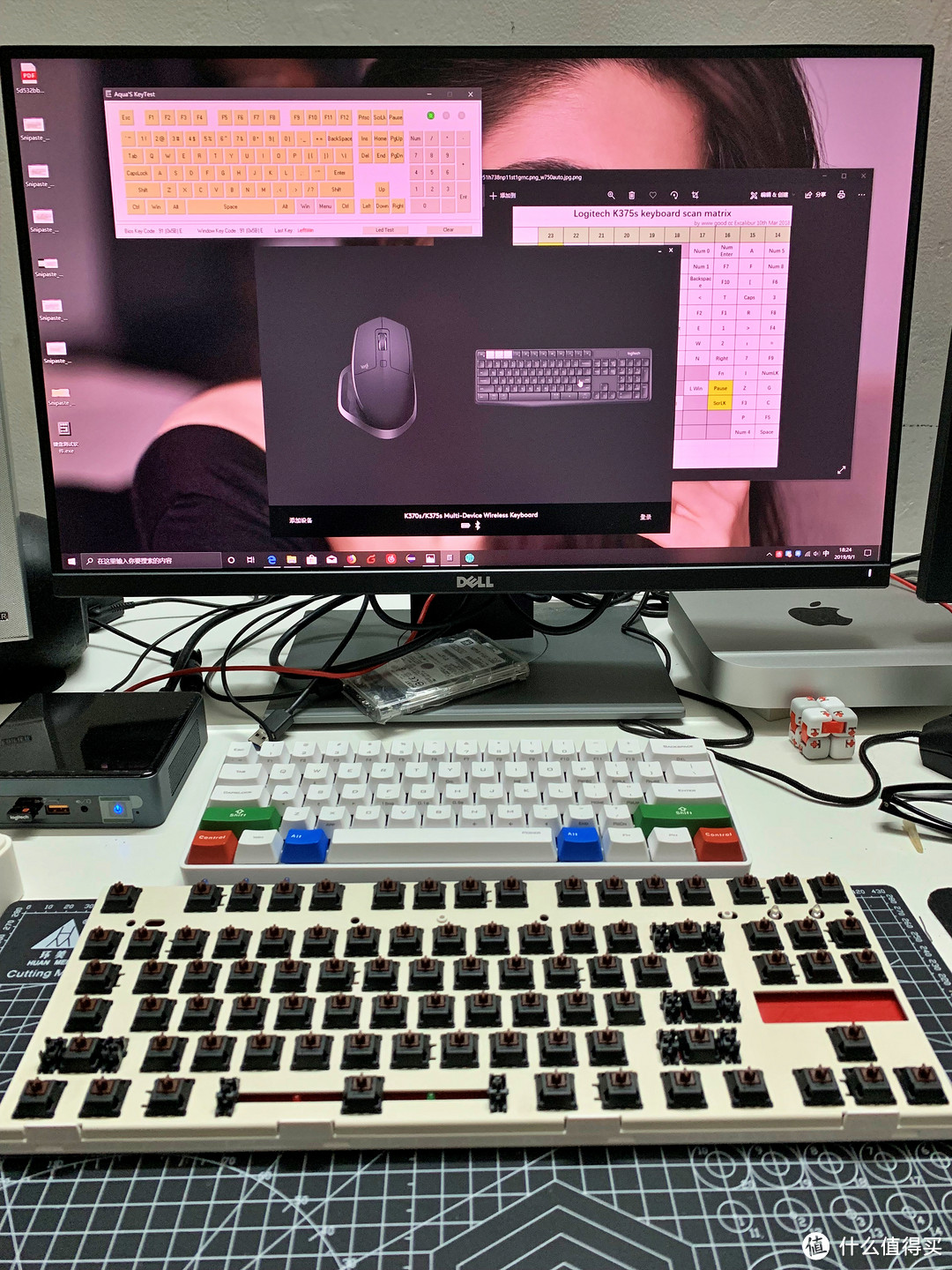

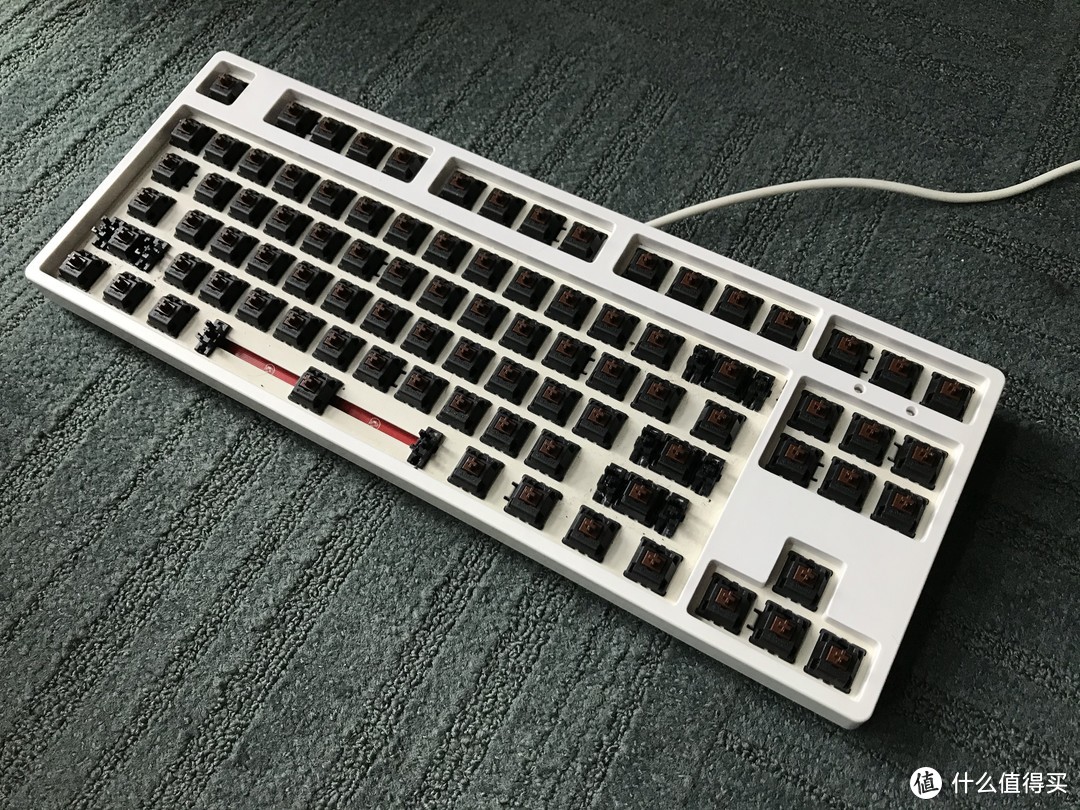

▼所有的线断开后就可以把轴体全部装回去了，安装轴体时注意检查轴的引脚不要被碰弯，轴体也要完全插到位

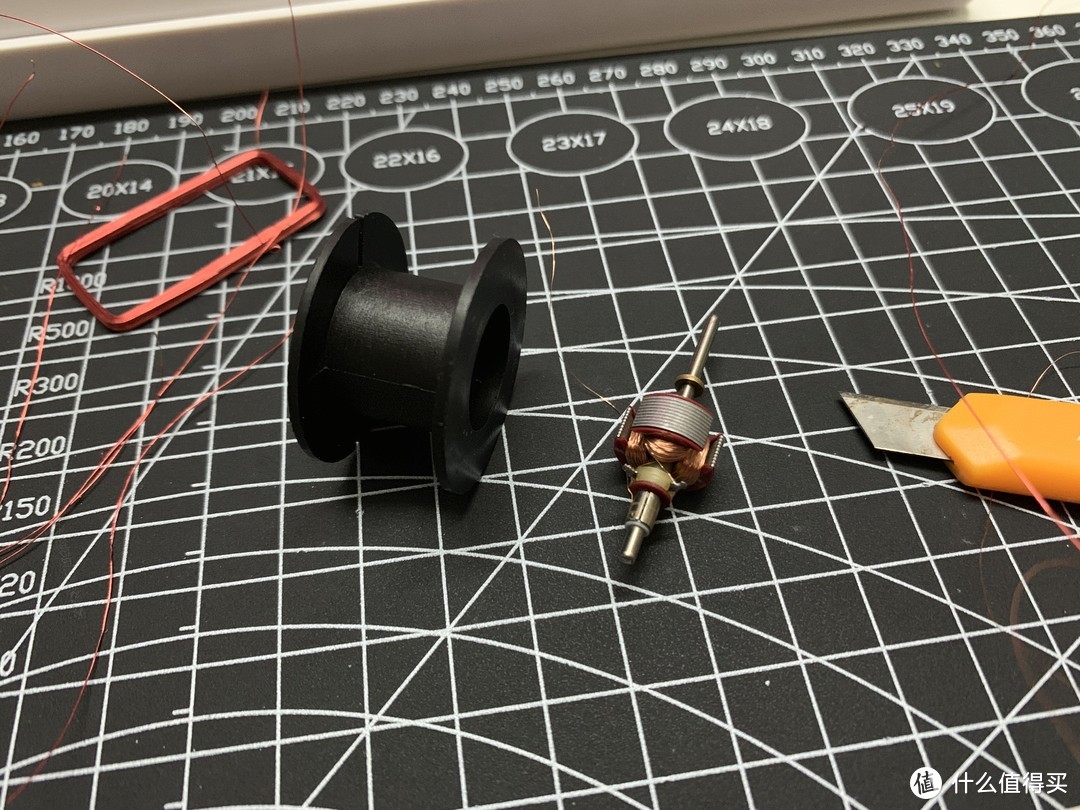

5.飞线

这里要非常感谢无私分享K375s接线矩阵的那位网友，节省了许多精力【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记

刚开始po主找到的图是1.0版本的，此版本没有PrtScr按键的接线，后来由一位好心的群友提供了新的1.1版本，也非常谢谢那位群友

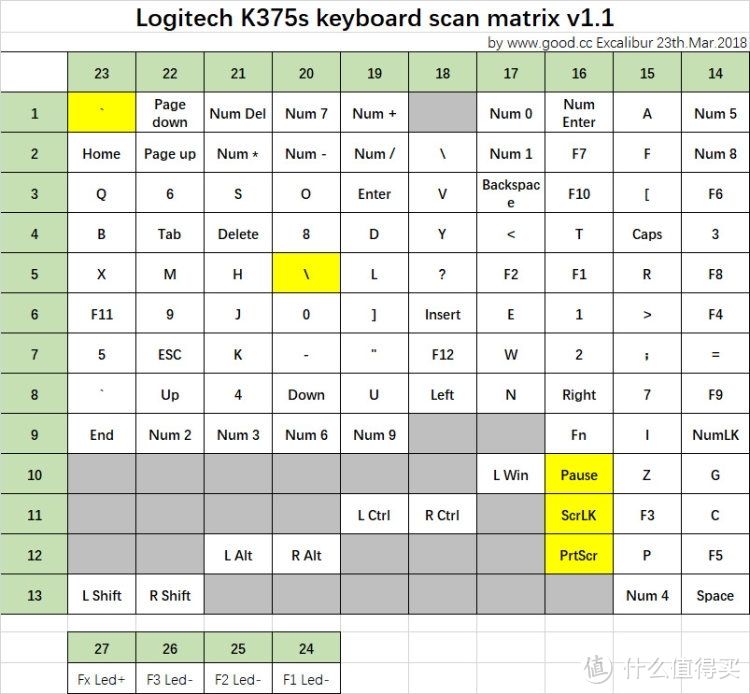

K375s矩阵图

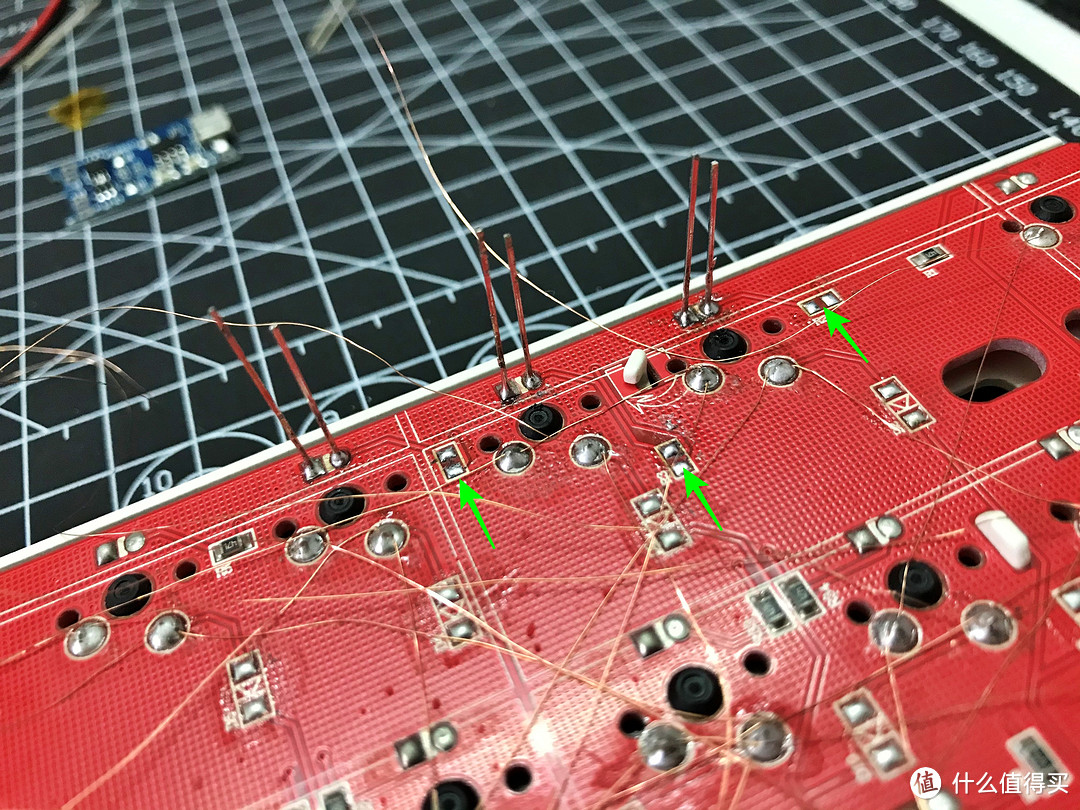

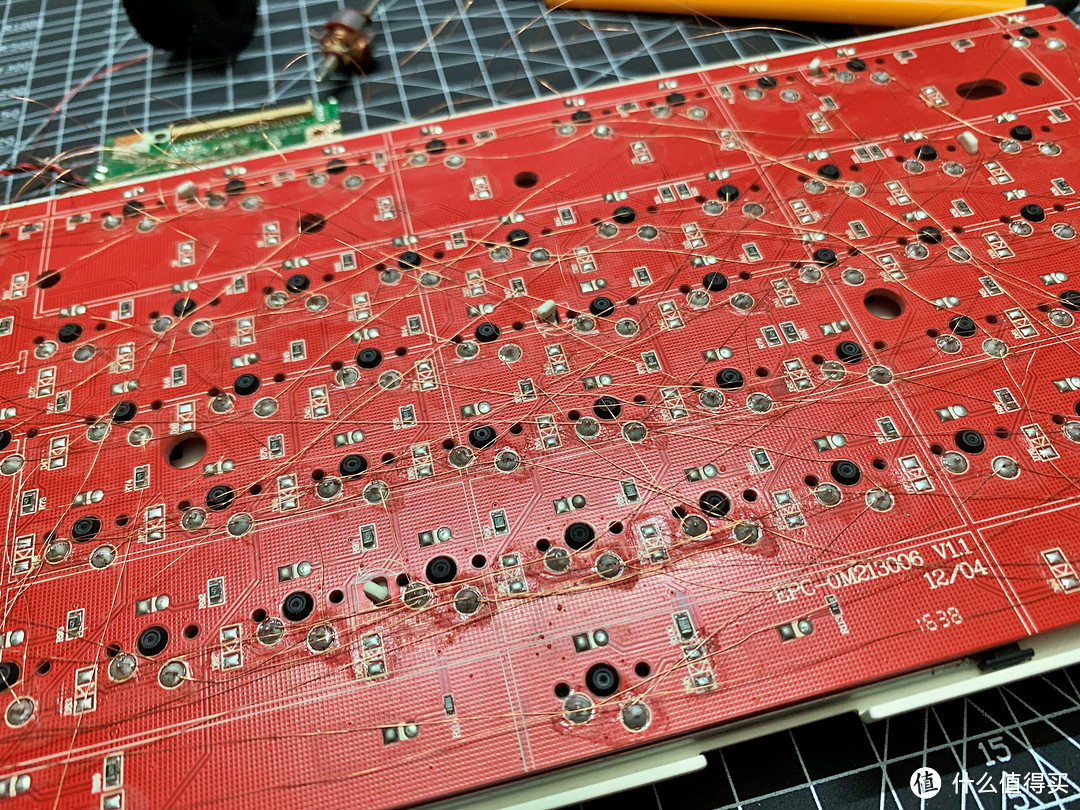

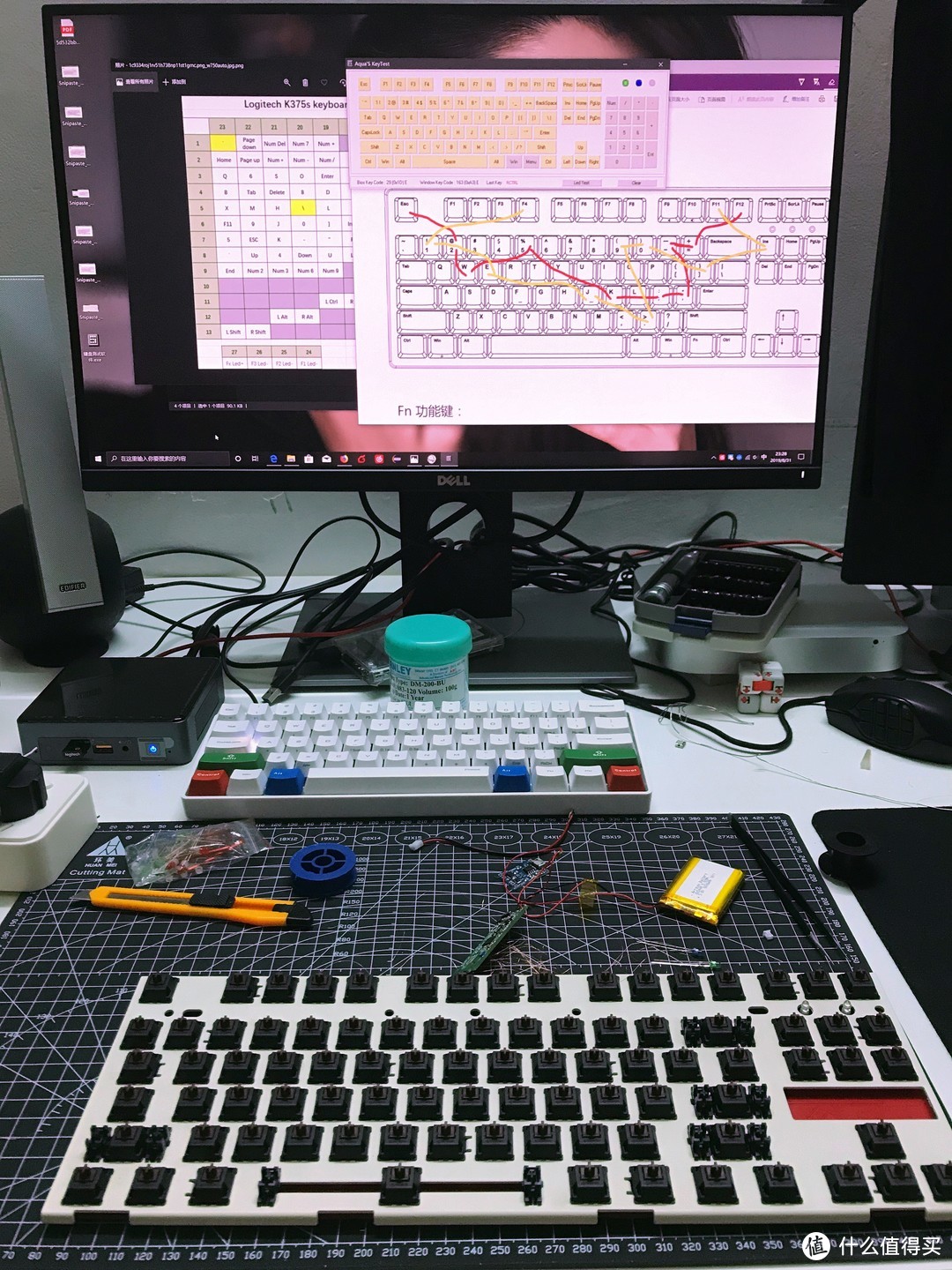

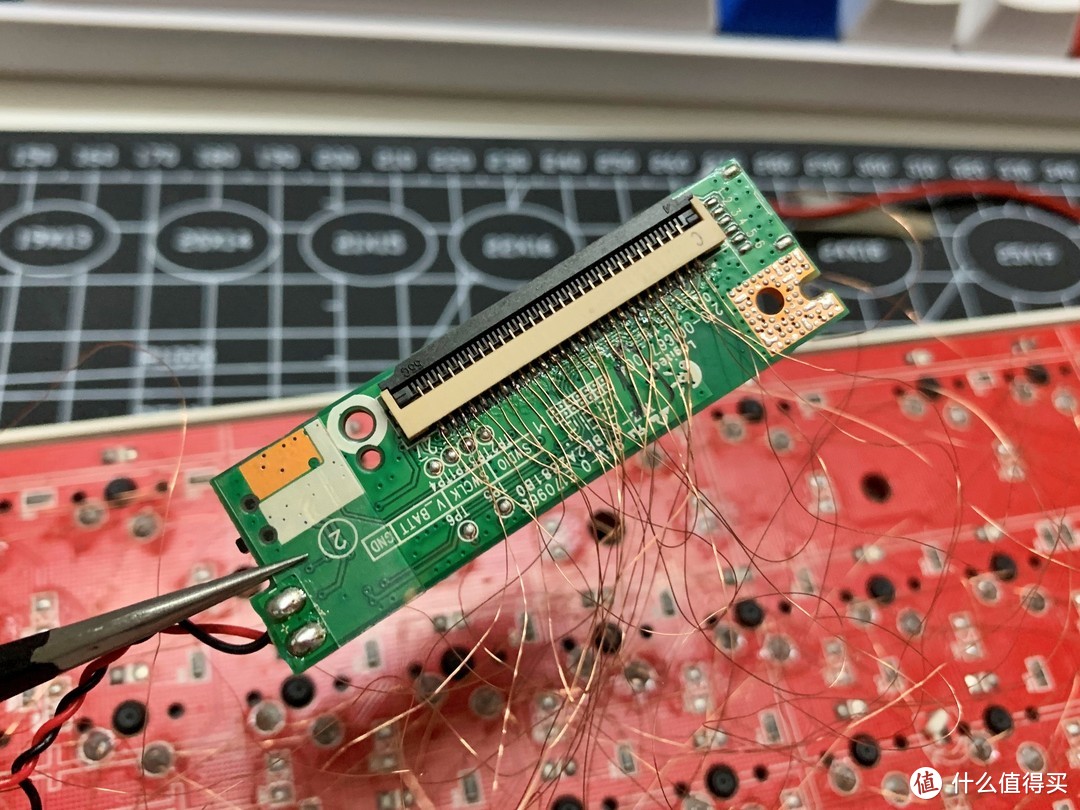

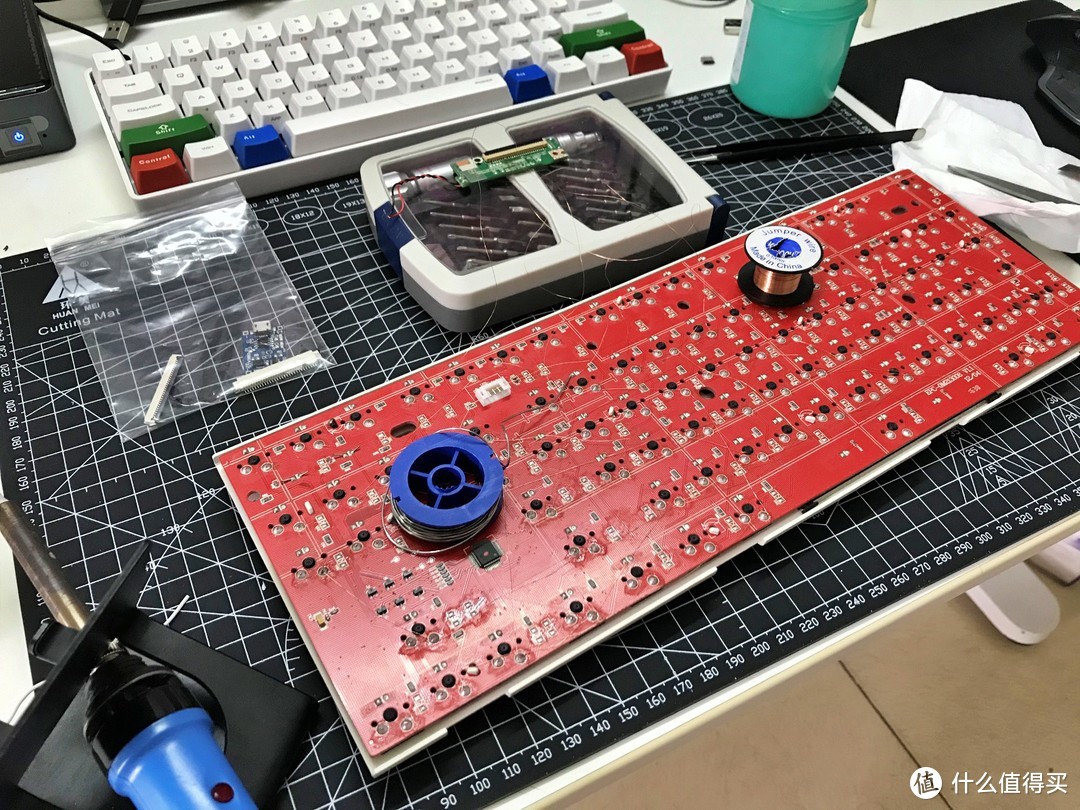

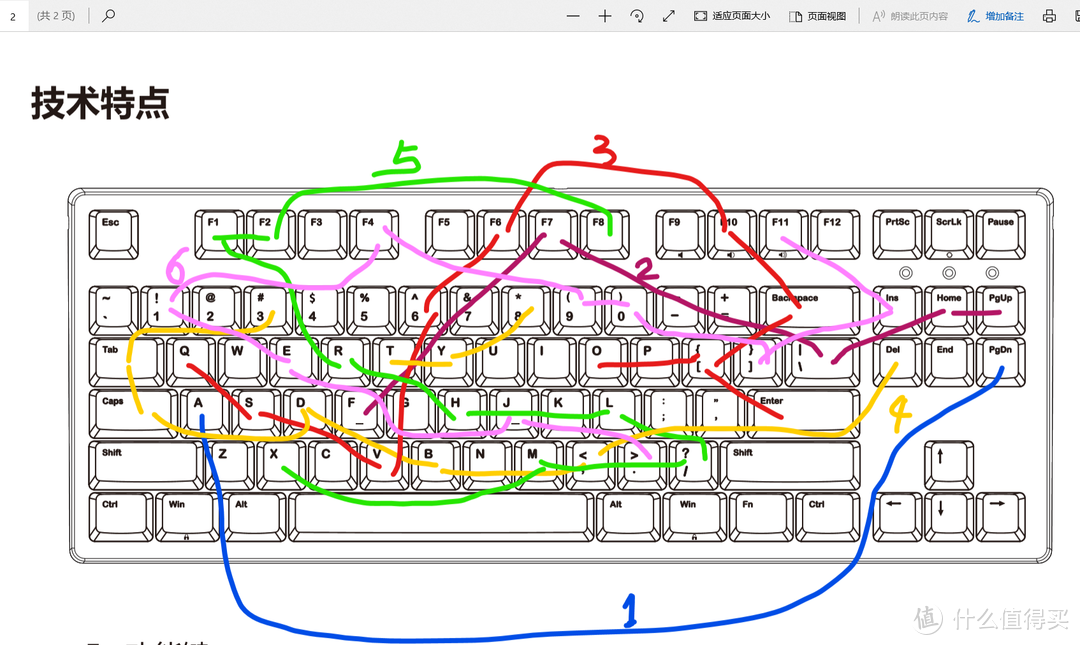

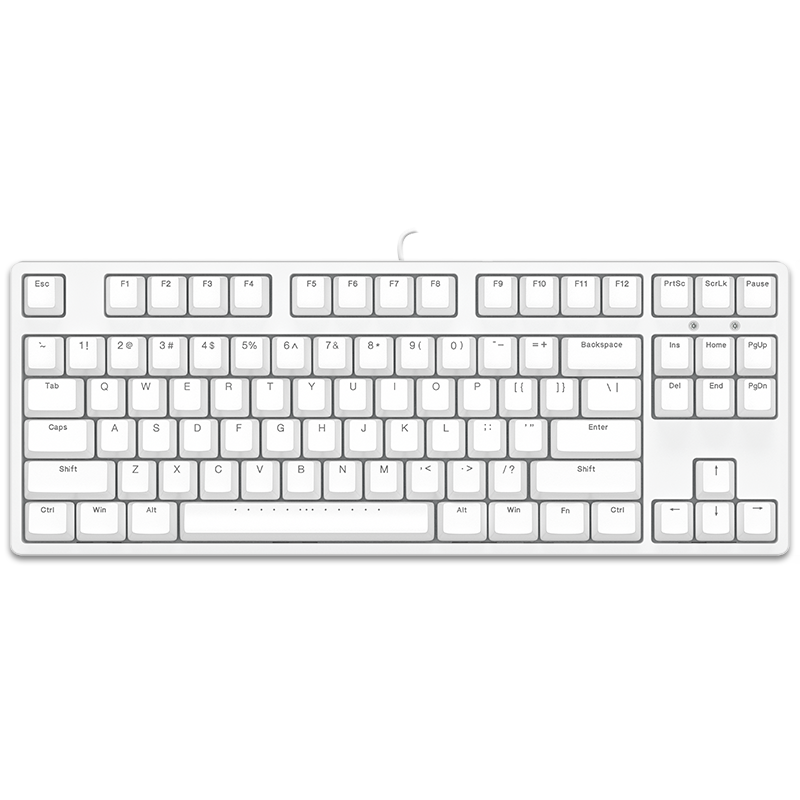

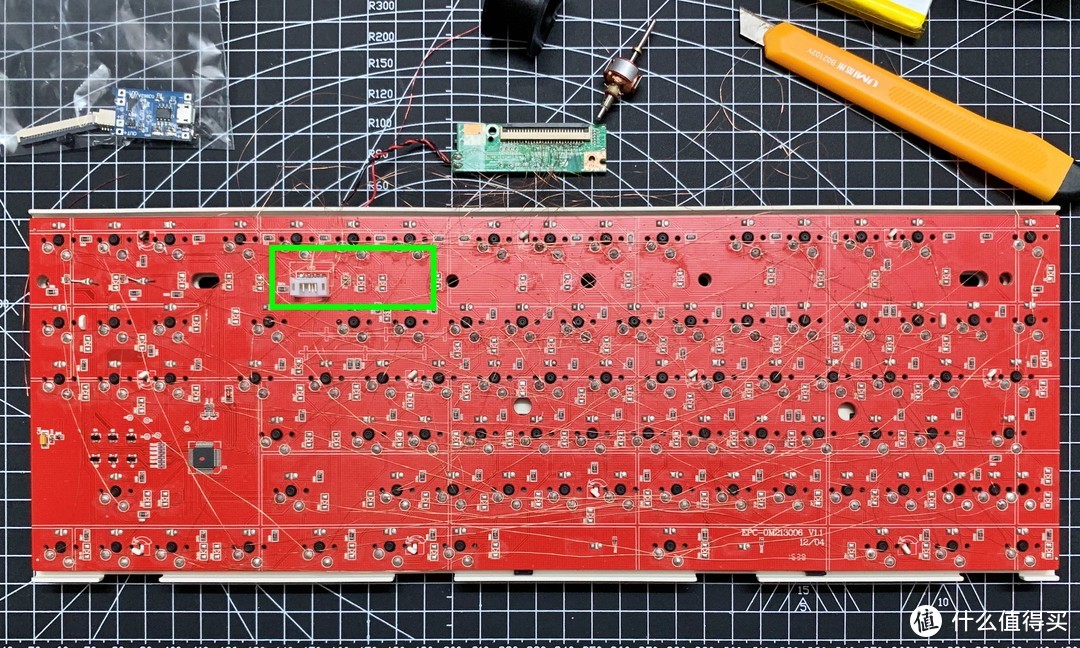

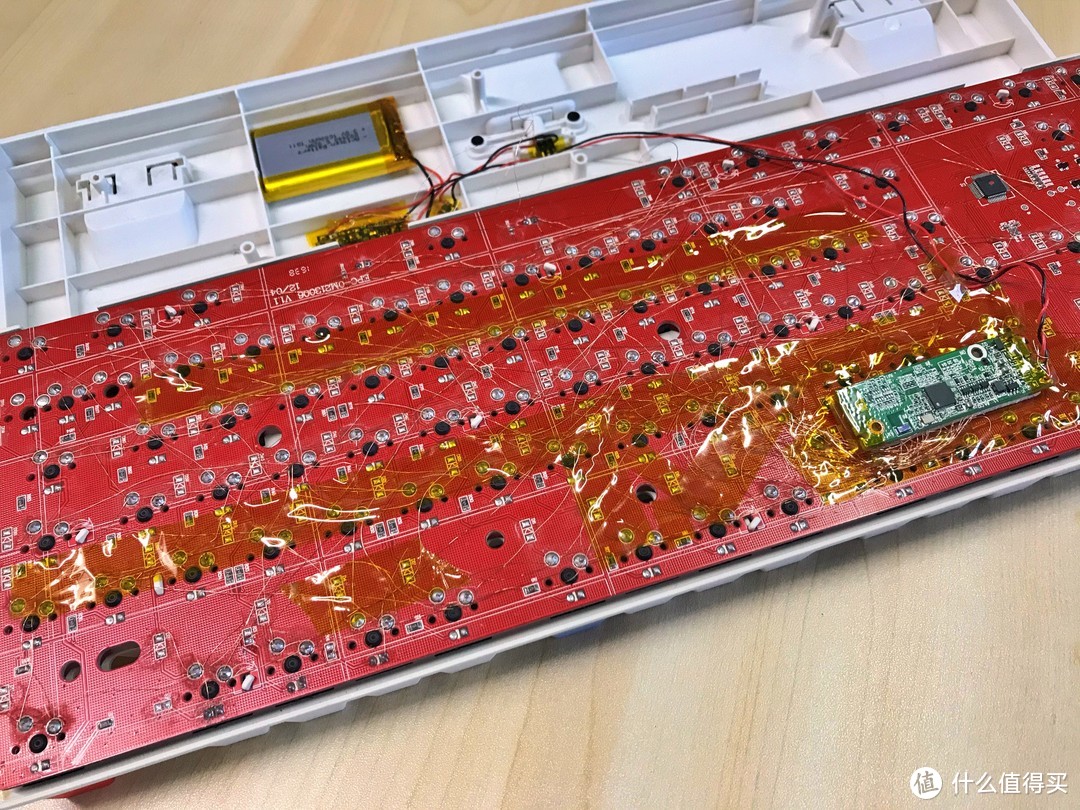

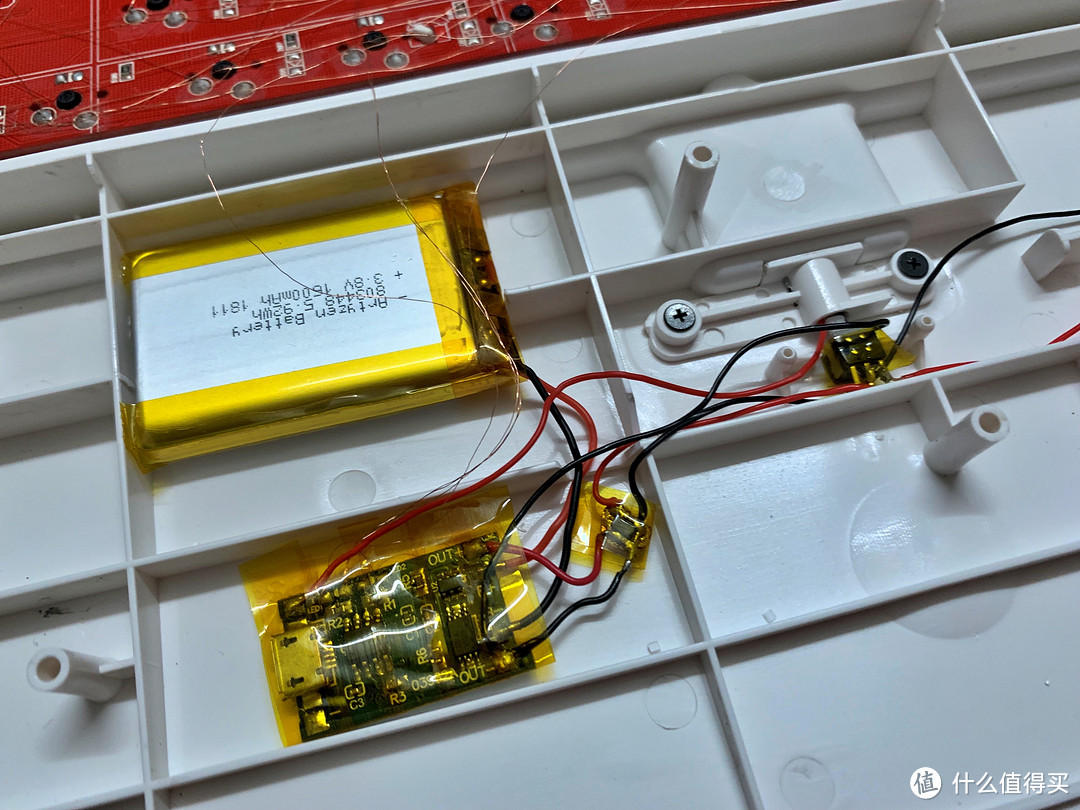

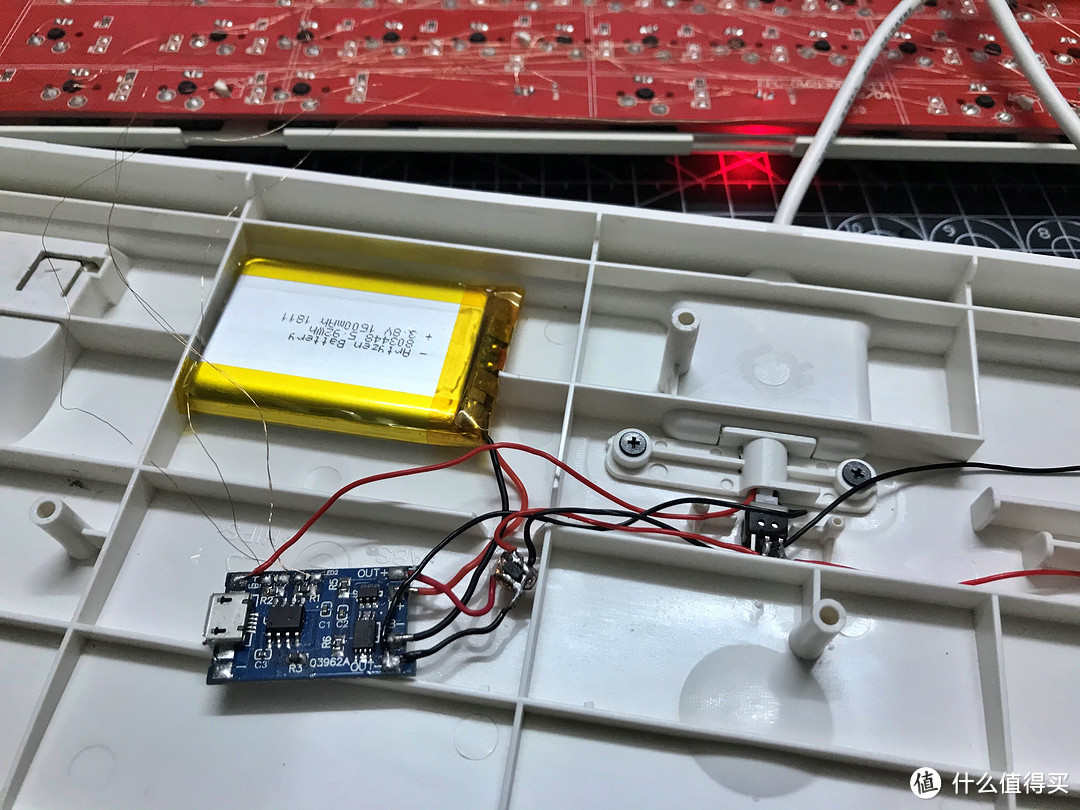

▼飞线焊接时，为了便于区分不同线上所连接的按键，po主在C87键盘图纸上把每条线所接的按键骤一标记好，如下图所示（为了方便区分一次可以只标记几条线即可，焊接那面正好与图纸成镜像关系，飞线时转换下就行），下面来感受一下po主的灵魂画线【无线束缚-无限舒服】ikbc C87皮囊与罗技灵魂 — 优联无线机械键盘DIY详记
