[](https://blog.csdn.net/youngyouth/article/details/88714047)前言

IDEA 下载插件 PlantUML，直接在 IDEA 里面编写 UML，很方便；然后电脑再安装渲染引擎 Gravizo ，没有它，复杂的类图就无法渲染了 ；

链接：https://pan.baidu.com/s/12GmRAMjRDAkVLJTp4x64vw 提取码：018g

对了 PlantUML 插件，貌似不提供拖拽控件，这无所谓，就像真正的安卓高手，写布局，绝对不会是拖拽控件的，肯定是手写xml文件；

如果看到这了，也不用挑了， PlantUML 无比强大，颜值也不差，支持导出普通图片和矢量图，就选 PlantUML，不用再去比较哪一个最好了，比较来比较去，也没意思，就像各种语言之争一样，再厉害也是工具厉害，对吧，为何不做个自己也厉害的人呢；

    • *

[](https://blog.csdn.net/youngyouth/article/details/88714047)-> --> 信息传递

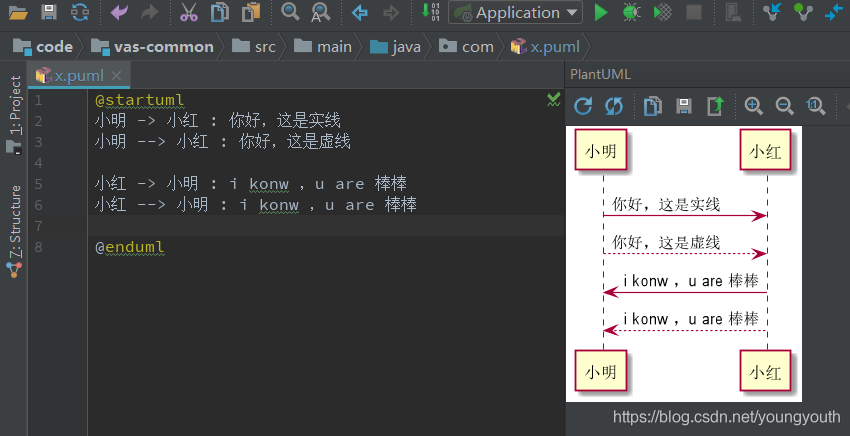

小明与小红对话：

这里的 小明、小红 都是参与者，关于参与者看下一节；
在这里插入图片描述

    • *

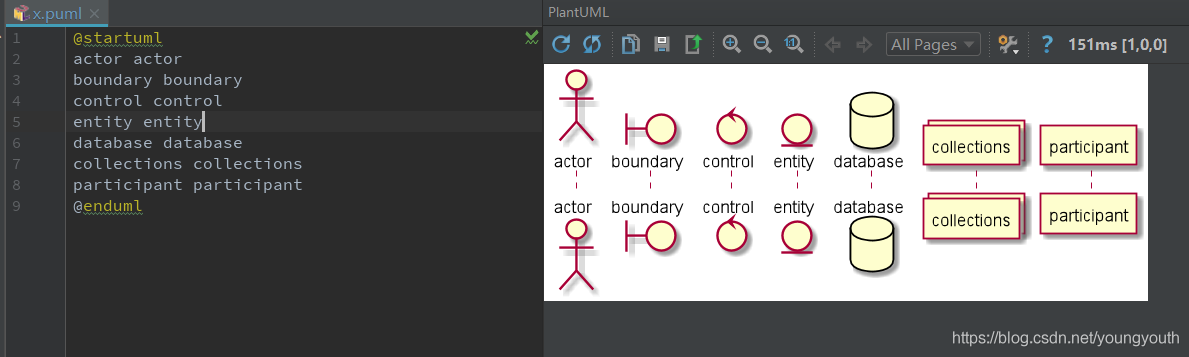

[](https://blog.csdn.net/youngyouth/article/details/88714047)声明参与者的几个关键字

  1. actor
  2. boundary
  3. control
  4. entity
  5. database
  6. collections
  7. participant

它们都是参与者，只是声明出来的 图标 不一样，根据单词意思也可以看出，在合适的地方选择合适的参与者；：
在这里插入图片描述

    • *

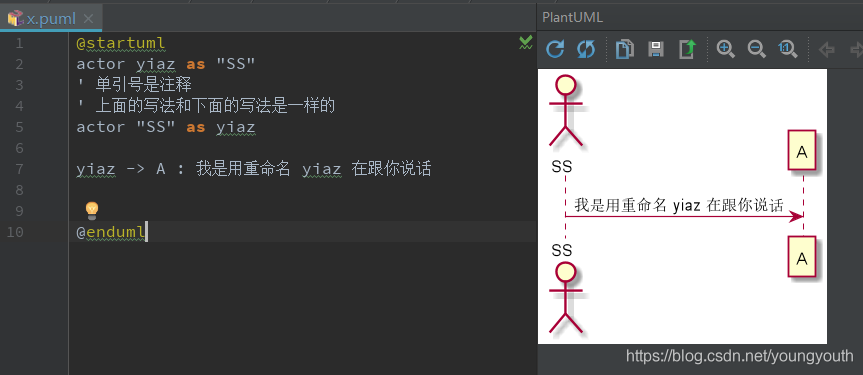

[](https://blog.csdn.net/youngyouth/article/details/88714047)as 重命名参与者

在声明参与者的时候，可以取别名 ，然后再以后使用，可以直接使用别名，但是原名字不能再被使用；

声明参与者的时候，参与者的名字是可以使用双引号括起来的，比如你的名字很长，中间有空格就需要双引号括起来；但是别名是不允许有双引号的；

在这里插入片描述

    • *

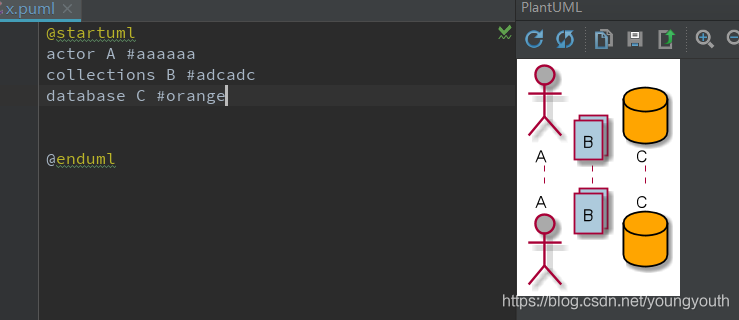

[](https://blog.csdn.net/youngyouth/article/details/88714047)# 添加颜色

# 为参与者赋予颜色，后面可以是 RGB 颜色，也可以是颜色的单词：

在这里插入图片描述

    • *

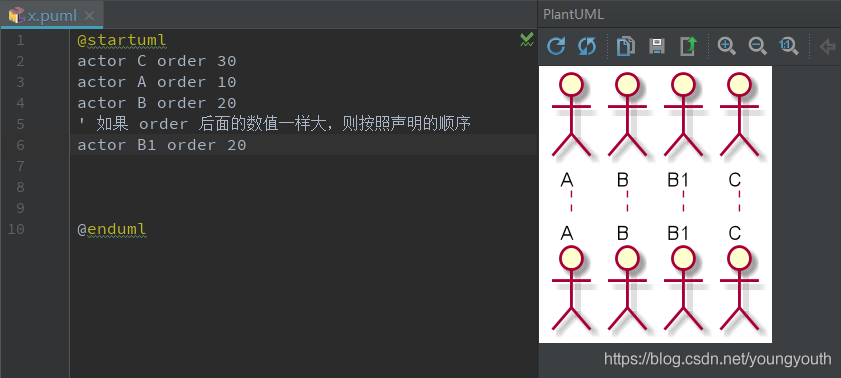

[](https://blog.csdn.net/youngyouth/article/details/88714047)order 定义参与者顺序

默认参与者安装声明的先后进行排序，可以自定义顺序，使用 order 关键字排序；先后顺序，安装 order 后面的数字来决定，数值越小，越靠前，数值一样大，按照声明顺序；

在这里插入图片描述

    • *

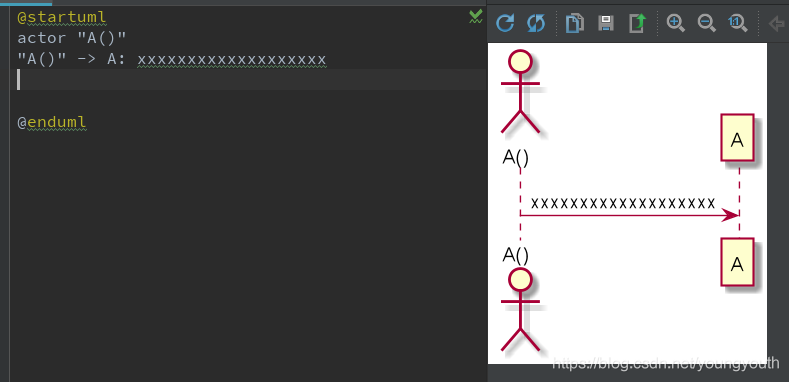

[](https://blog.csdn.net/youngyouth/article/details/88714047)“” 参与者名字

参与者起名字的时候，一般只能是字母、数字，如果想使用其他字符，则可以使用 “” 括起来：

在这里插入图片描述

    • *

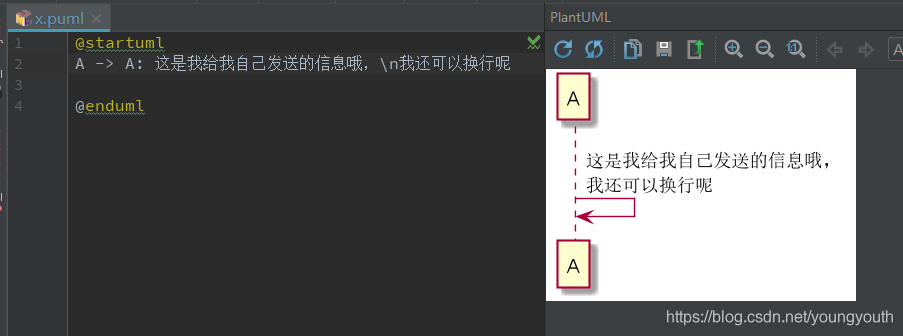

[](https://blog.csdn.net/youngyouth/article/details/88714047)给自己发信息

消息太长，可以使用 \n 进行换行；
在这里插入图片描述

    • *

[](https://blog.csdn.net/youngyouth/article/details/88714047)修改传达信息的箭头样式

我们可以通过，修改箭头样式，来表达不一样的意思：

  1. 表示一条丢失的消息：末尾加 x
  2. 让箭头只有上半部分或者下半部分：将<和>替换成\或者 /
  3. 细箭头：将箭头标记写两次 (如 >> 或 //)
  4. 虚线箭头：用 – 替代 -
  5. 箭头末尾加圈：->o
  6. 双向箭头：<->

在这里插入图片描述

    • *

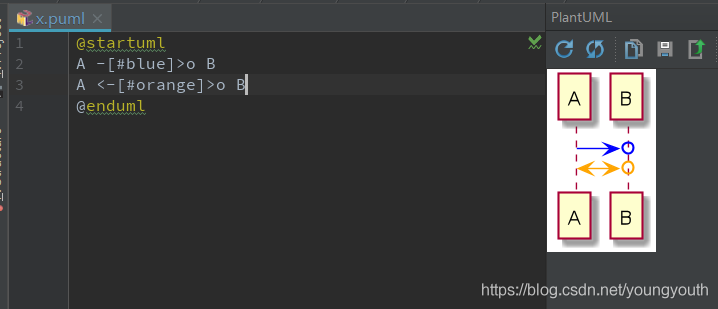

[](https://blog.csdn.net/youngyouth/article/details/88714047)修改箭头颜色

在写箭头的时候，在中间插入 [#xxx] 变为 -[#xxx]>：
在这里插入图片描述

    • *

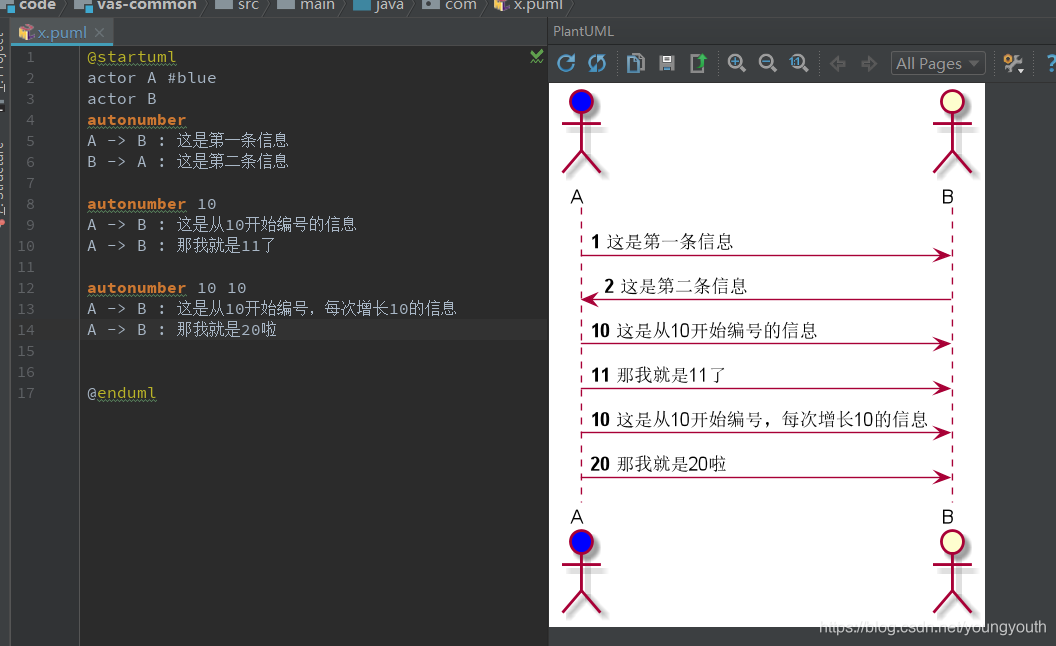

[](https://blog.csdn.net/youngyouth/article/details/88714047)autonumber 消息序列

  • autonumber 会自动的对信息进步编号：
  • autonumber xx 从指定的数字 xx开始编号：
  • autonumber xx zz 从指定数字 xx 开始编号，每次步长为 zz :
  • 在这里插入图片描述
    • *

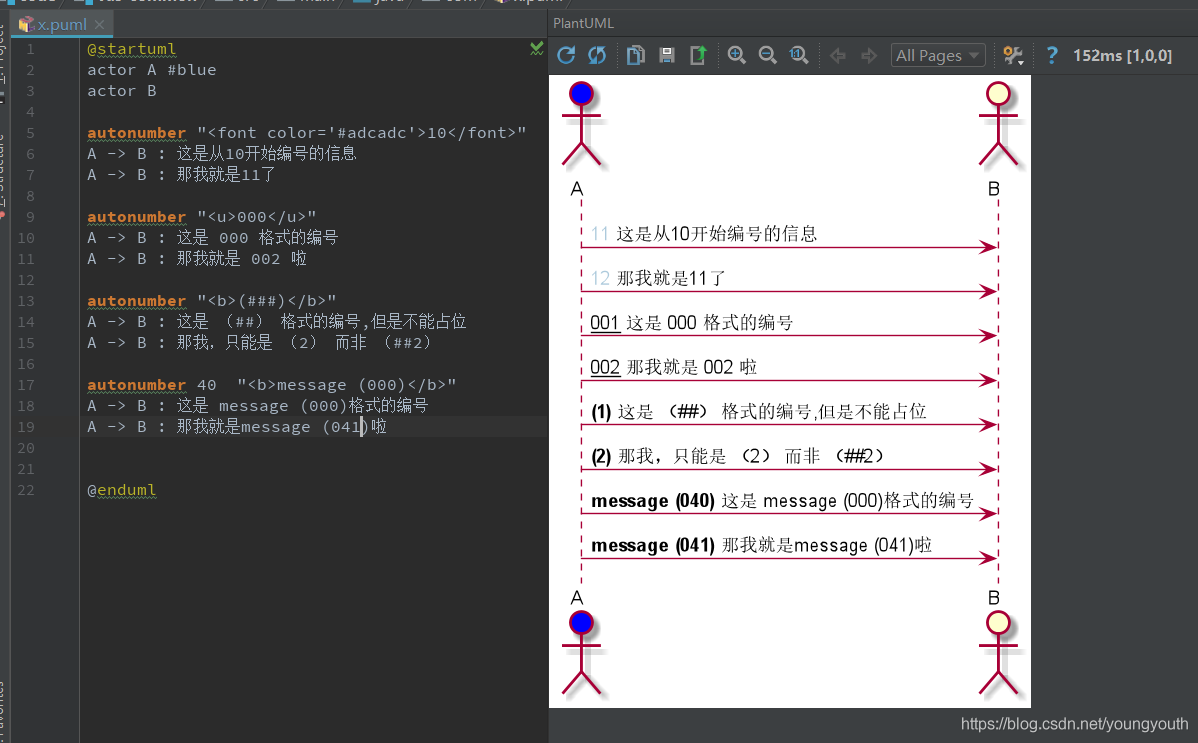

[](https://blog.csdn.net/youngyouth/article/details/88714047)自定义编号的格式

双引号里面的就是编号的格式：

  • 双引号内嵌入html标签：autonumber “<b>10<b>” ，加粗编号
  • 制定编号的格式：autonumber 40 "<b>message (000)</b>"
  • 制定格式的时候，0 ，# 都代表数字，但是 0 可以占位，# 不能；
    在这里插入图片描述
    • *

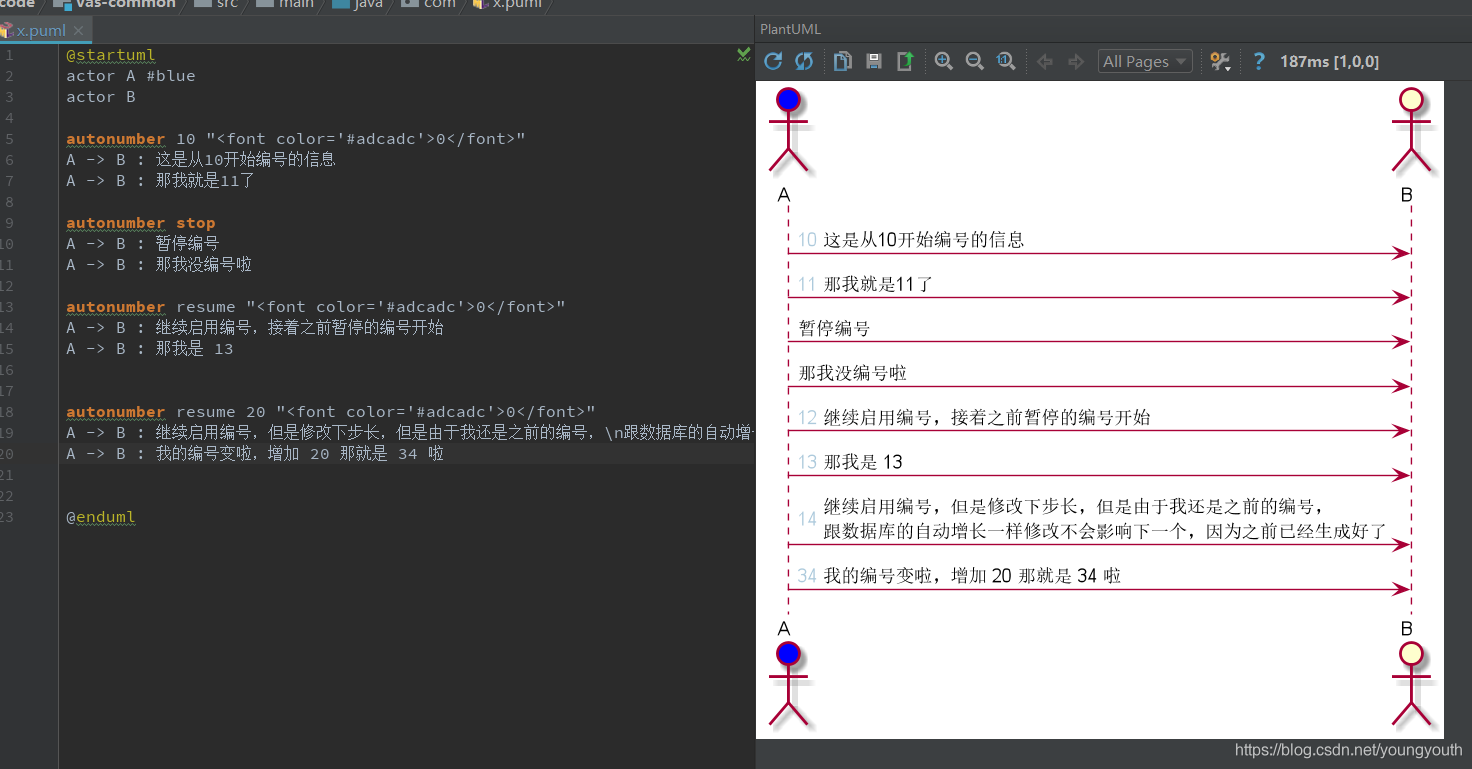

[](https://blog.csdn.net/youngyouth/article/details/88714047)暂停、启用自动编号

  1. 可以暂停使用编号：autonumber stop
  2. 还可以继续接着之前的编号，启用编号
  3. 或者，从新的编号开始，继续启用编号
    在这里插入图片描述
    • *

[](https://blog.csdn.net/youngyouth/article/details/88714047)设置标题、页眉、页脚

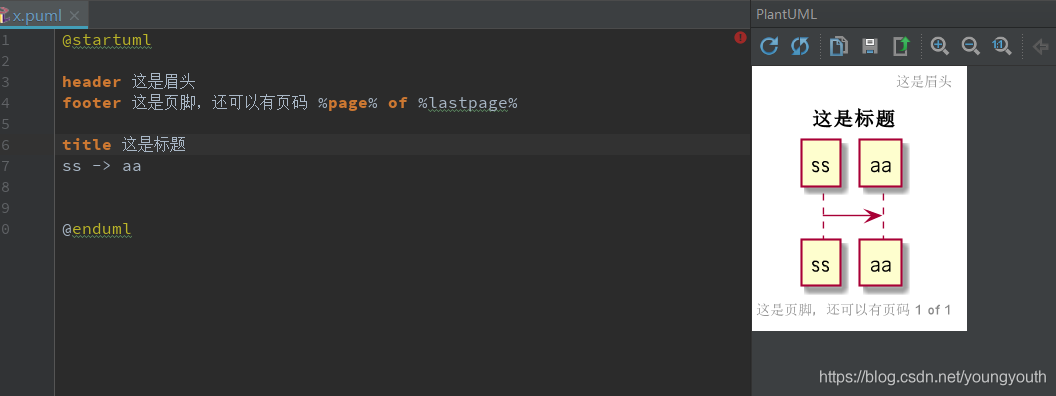

  1. title，设置标题
  2. herder，设置页眉
  3. footer，设置页脚，如果想用页码，则加上 %page% of %lastpage%

在这里插入图片描述

    • *

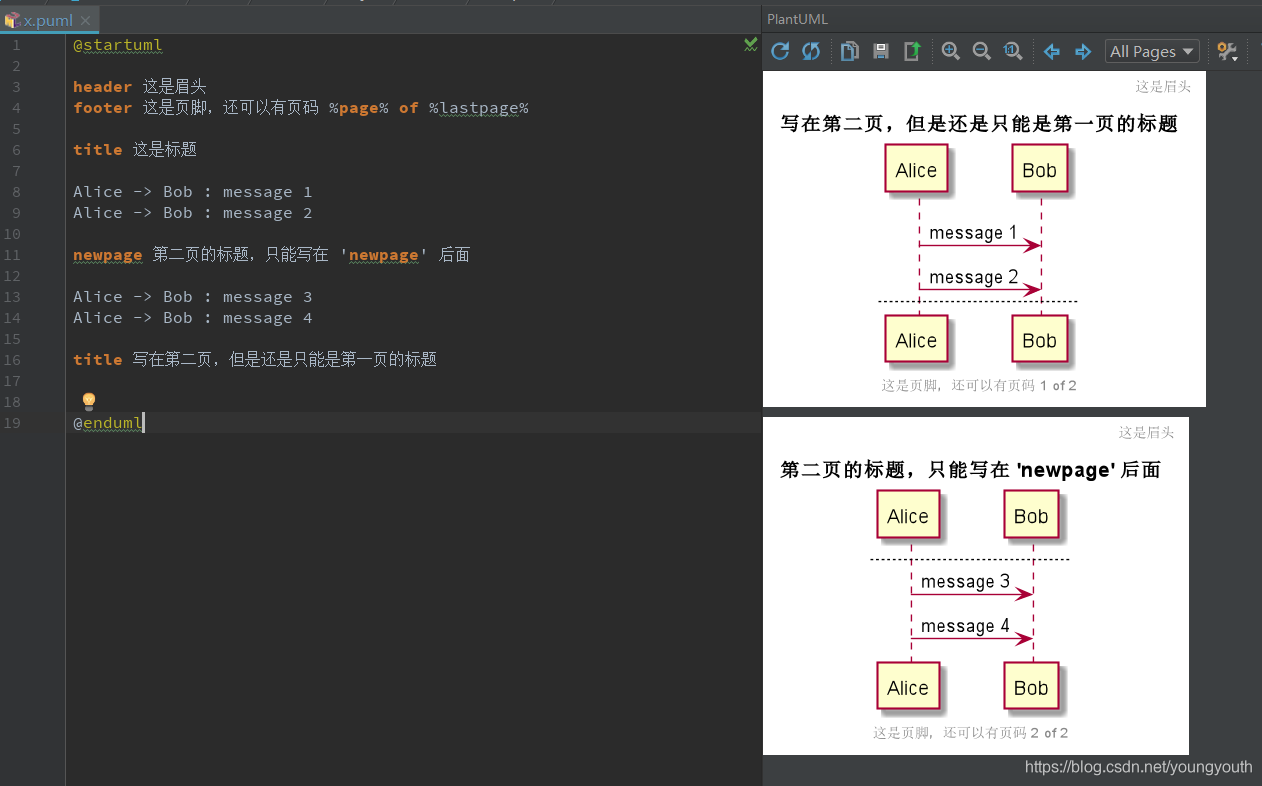

[](https://blog.csdn.net/youngyouth/article/details/88714047)分割页面

newpage 会产生新的一幅图，并且上文提到的 title 只能为第一页写标题，无论你写在哪里，都只能为第一页写标题：

在这里插入图片描述

    • *

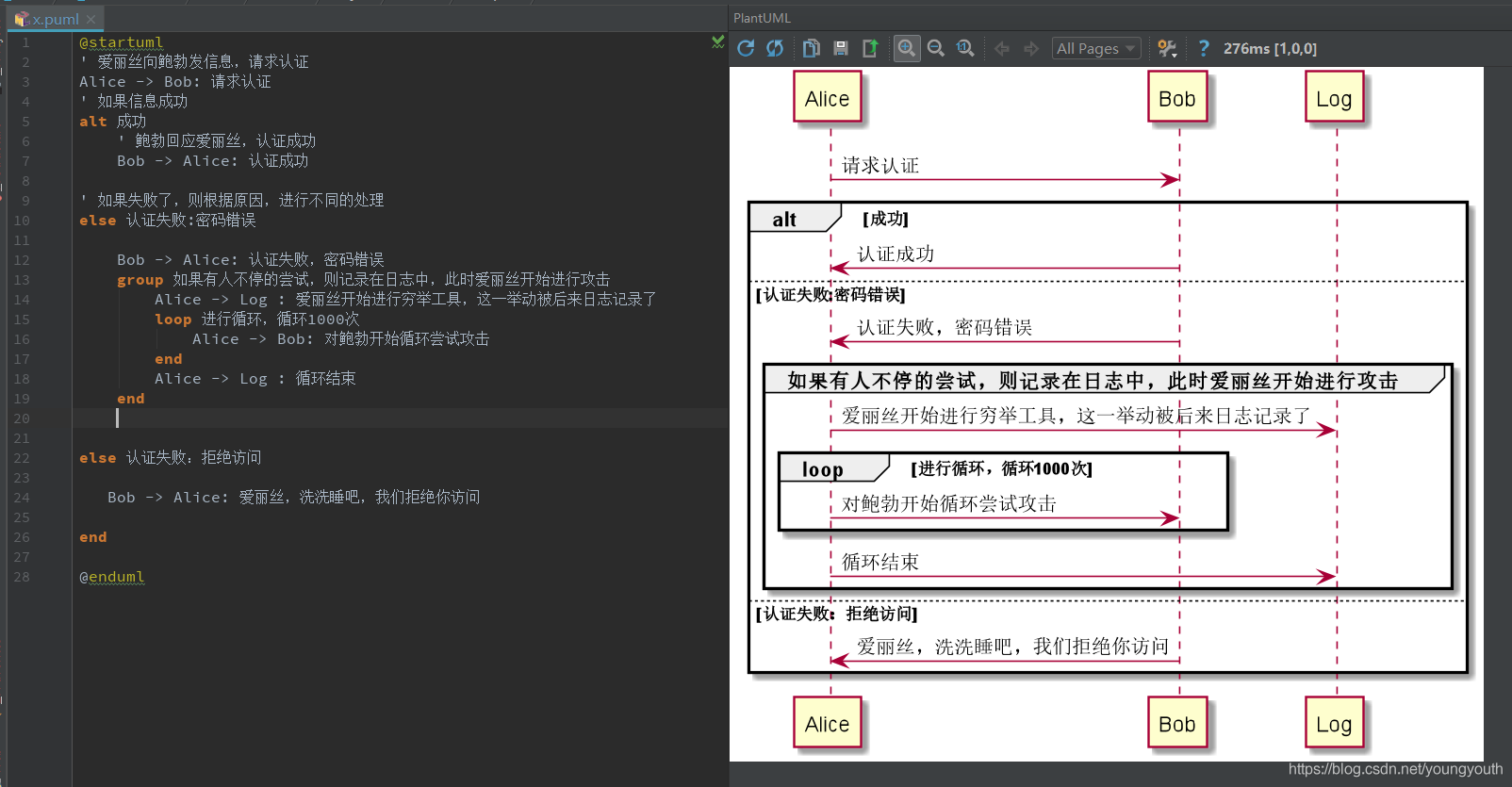

[](https://blog.csdn.net/youngyouth/article/details/88714047)组合信息

  1. alt/else ，类似于 if / else
  2. opt 选择，
  3. loop 循环
  4. par
  5. break 跳出循环
  6. critical
  7. group 组

它们后面紧跟着消息内容，都是用来组合信息，就跟定义参与者一样，也有好多的关键字，但是自己根据场景选择对应的关键字，这里也是，使用 end 结束没个小分组；
在这里插入图片描述

    • *

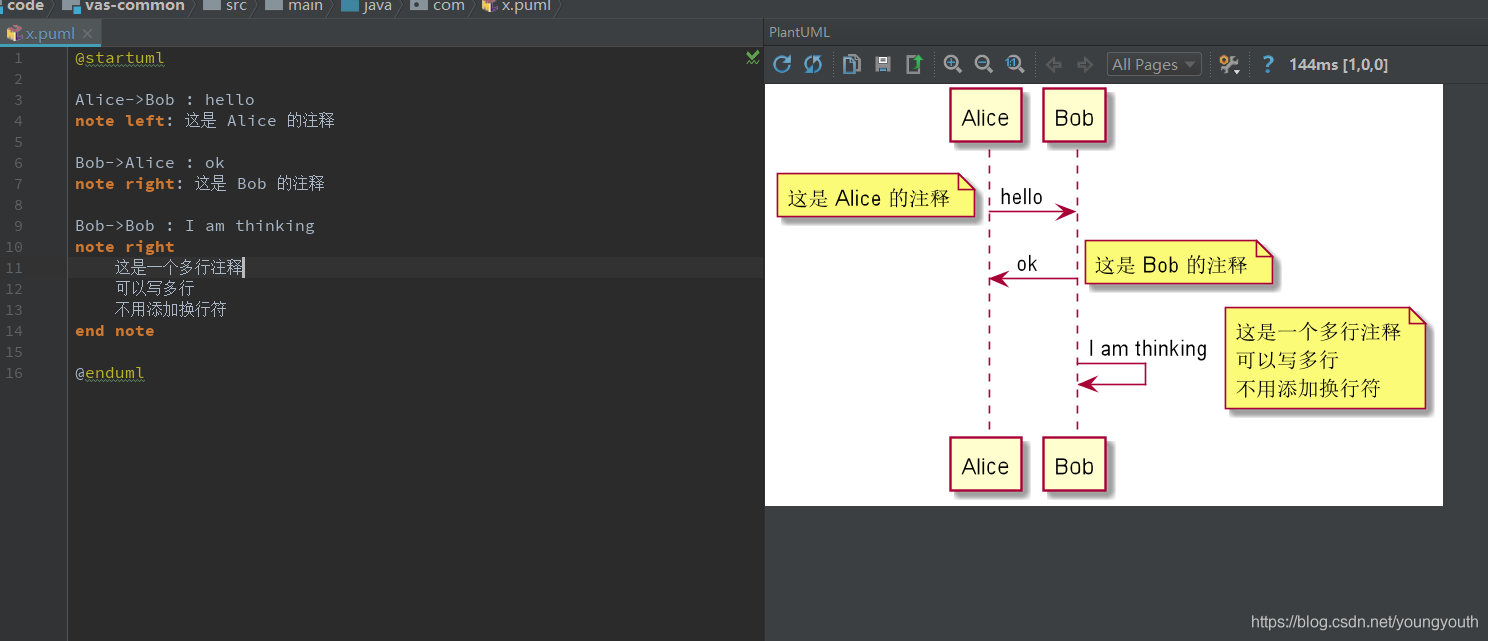

[](https://blog.csdn.net/youngyouth/article/details/88714047)给信息添加注释

  1. 在左边添加注释 note left ：
  2. 在右边添加注释 note right ：
  3. 多行注释，note left /right 多行注释 end note
    在这里插入图片描述
  4. 在特定参与者添加注释 note left of，note right of或note over
    在这里插入图片描述
    这里说个小窍门，注释怎么看是谁的，首先看线，只要是那个参与者的注释，则那个参与者的线，是必定压不到的；

    如果压到线了，那么就是 over 的情况了，注释偏向谁那边，就是谁的，如果差不多在中见，则是两/多个参与者共有的；

    • *

[](https://blog.csdn.net/youngyouth/article/details/88714047)改变注释框的外观

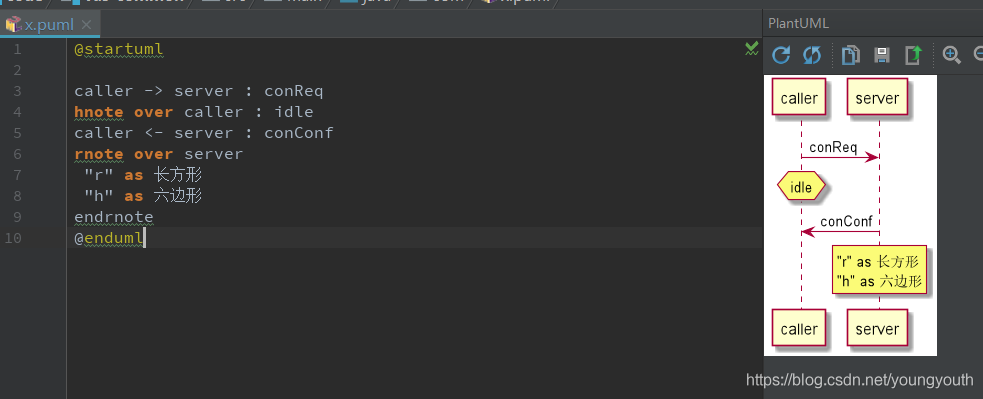

使用 hnote 和 rnote 取代之前的 note ，h 是六边形，r 是长方形：

在这里插入图片描述

    • *

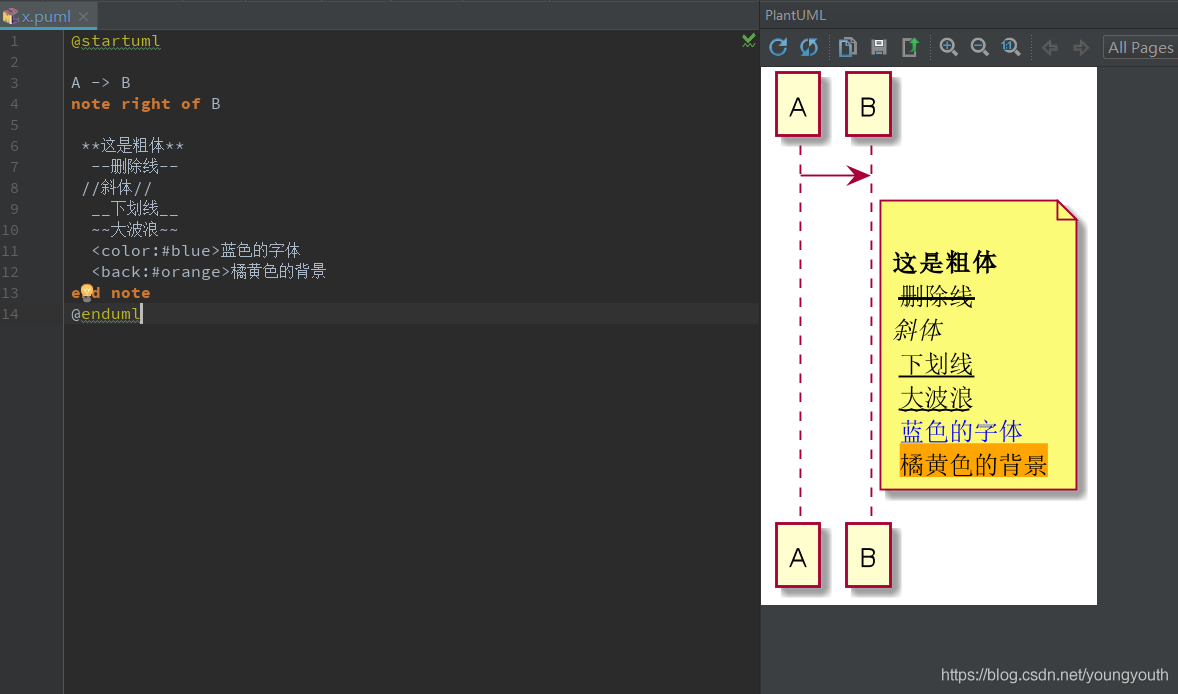

[](https://blog.csdn.net/youngyouth/article/details/88714047)使用 html

<b> 或者 `**`括起来： 加粗文本
<u> 或者 `_ _`括起来：加下划线
<i> 或者 `//`括起来：斜体
<s> 或者 `--`括起来：删除线
<w> 或者 `~~`括起来：波浪线
<color:#AAAAAA> 或 <color:colorName> 用来设置文本颜色
<back:#AAAAAA> 或 <back:colorName> 用来设置背景色
<size:nn> 设置字体大小
<img src="file"> 或 <img:file> 用来添加图片，图片文件必须 是可以访问得到才行。
<img src="http://url"> 或 <img:http://url> 用来添加一个互 联网图片，同样的图片地址必须是可用的才行。

在这里插入图片描述

    • *

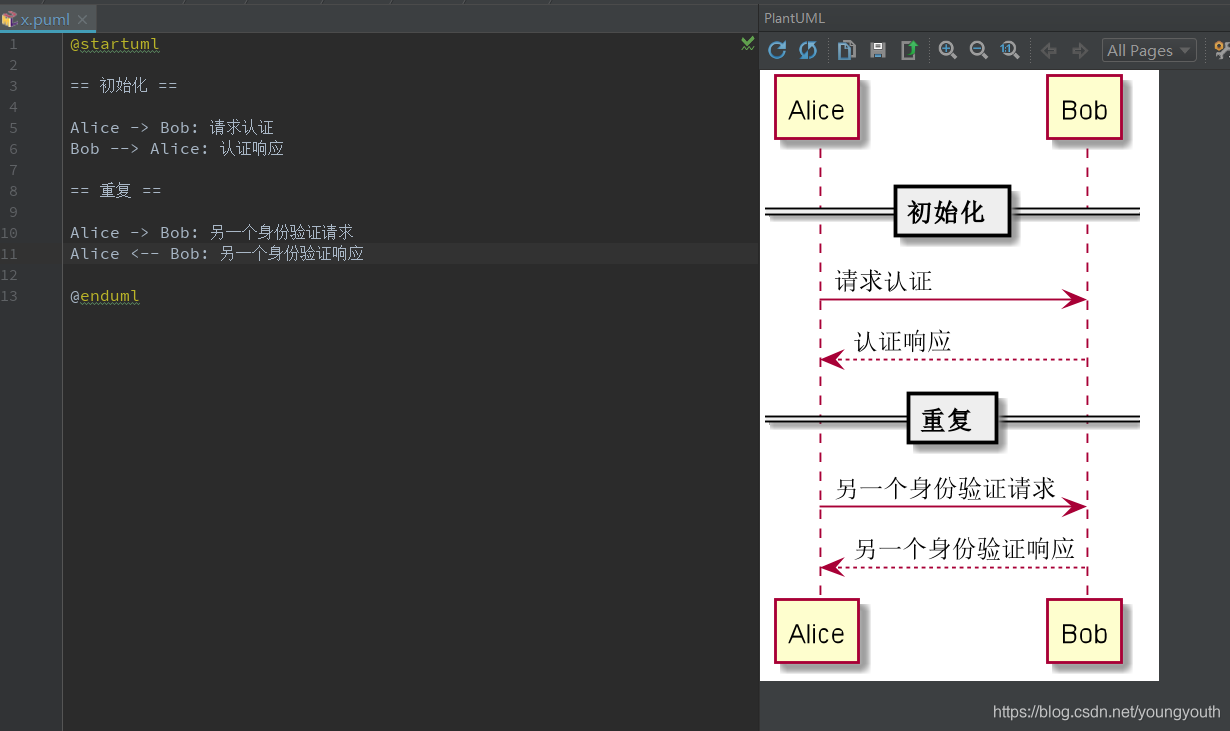

[](https://blog.csdn.net/youngyouth/article/details/88714047)分割符

== xxx == 分割流程：
在这里插入图片描述

    • *

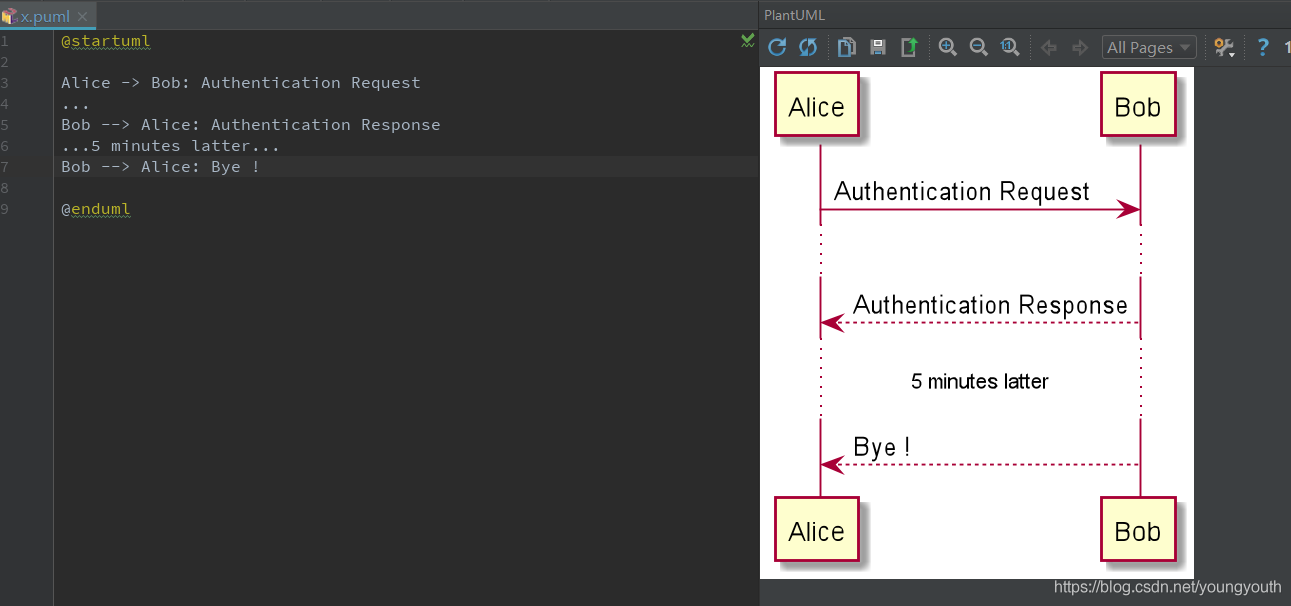

[](https://blog.csdn.net/youngyouth/article/details/88714047)延迟

... 代表延迟：
在这里插入图片描述

    • *

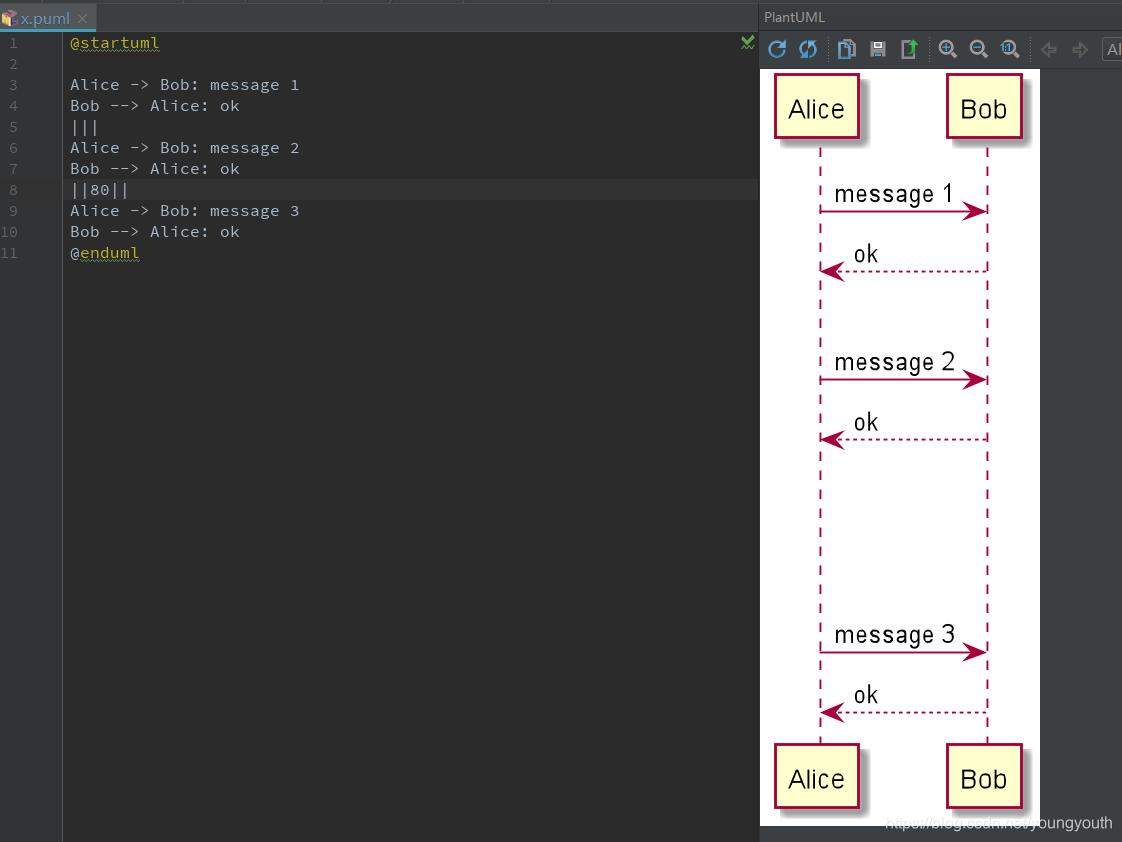

[](https://blog.csdn.net/youngyouth/article/details/88714047)空间

有时候我们感觉，上下文信息太过密集，可以使用 ||| 来增加空间，或者 ||size|| 指定空间大小：

在这里插入图片描述

    • *

[](https://blog.csdn.net/youngyouth/article/details/88714047)生命线激活、撤销

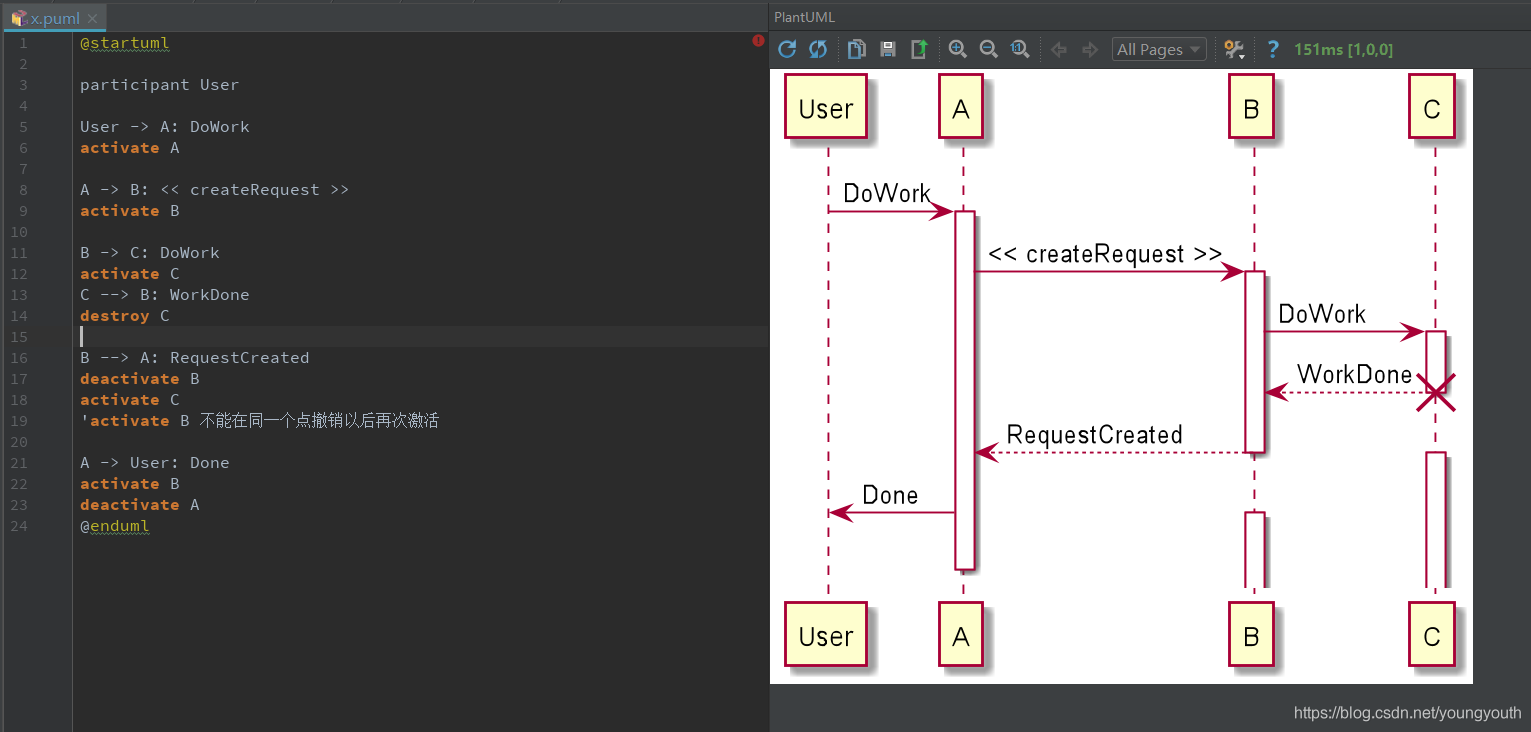

activate和deactivate用来表示参与者的生命活动激活、撤销，而 destroy 则代表生命线的摧毁：

生命线被撤销、摧毁以后，还是可以再次激活的，但是不能在同一个点，撤销、摧毁以后，立马激活，在图中表现为，线必须要有断点：

在这里插入图片描述

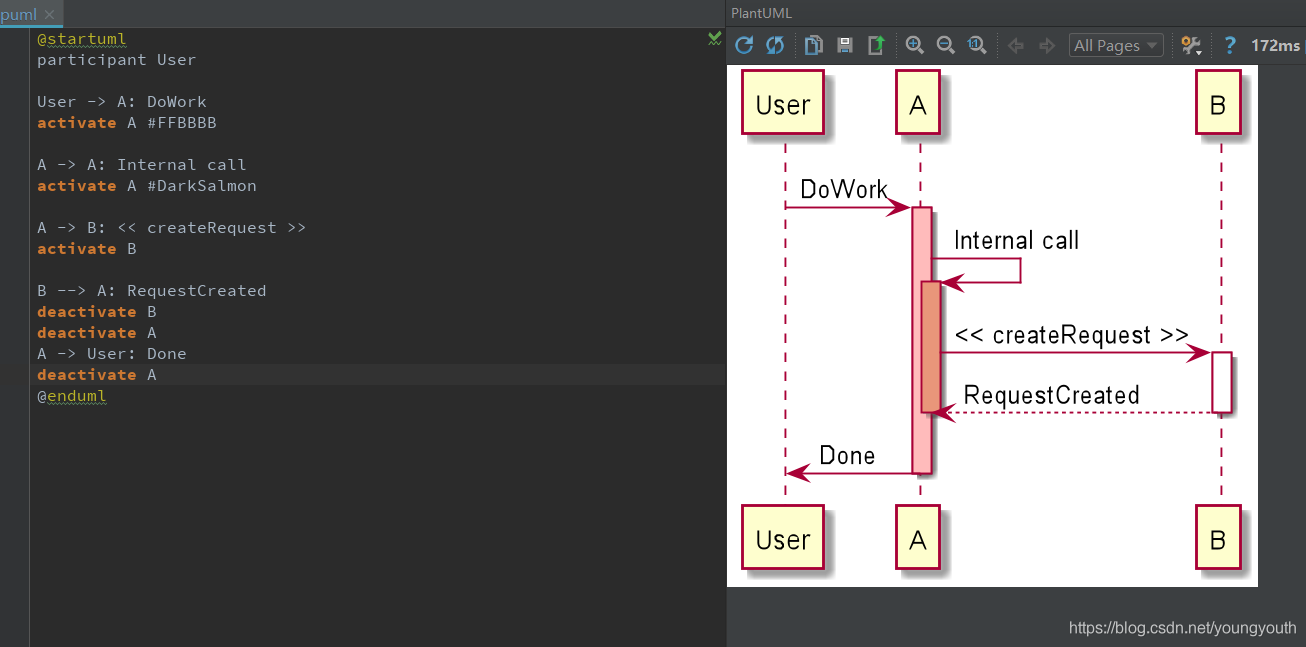

在生命线激活期间，可以再次激活， 也可给生命线上颜色，激活以后 #xxxx：

在这里插入图片描述

    • *

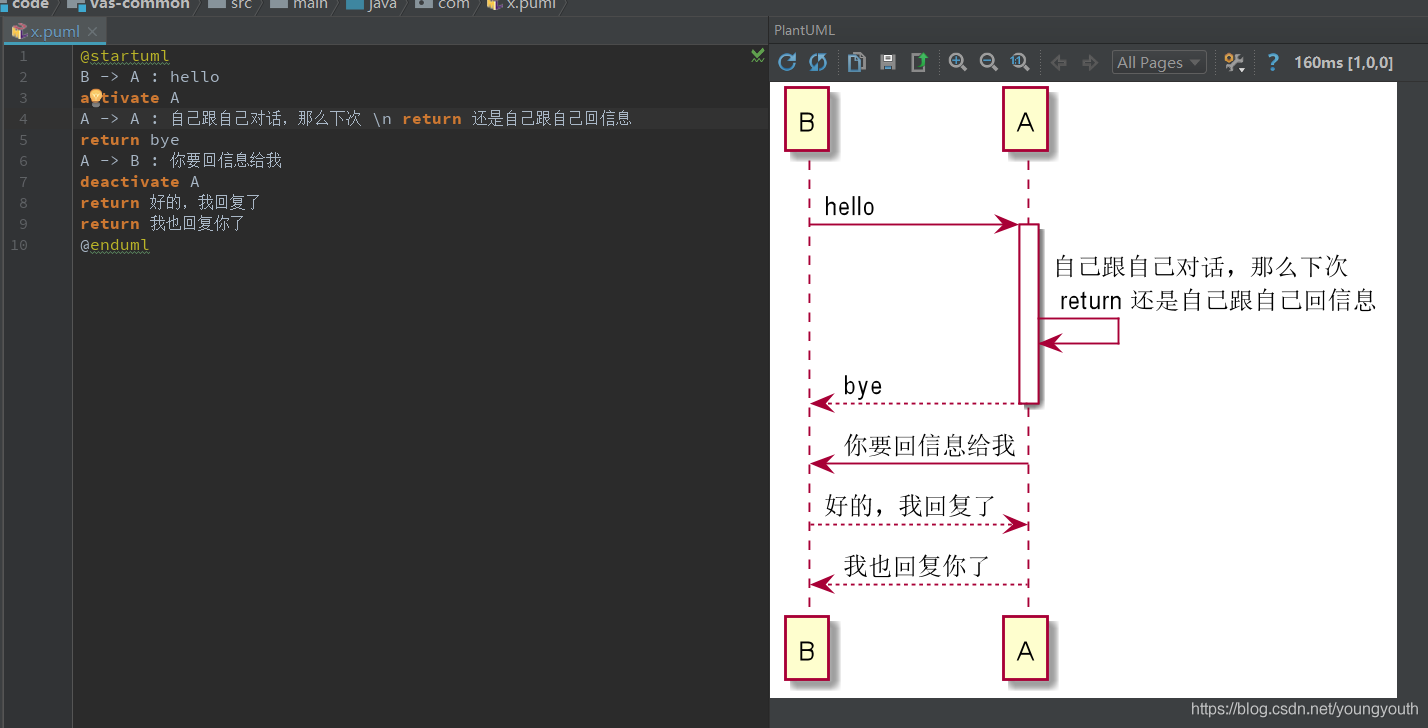

[](https://blog.csdn.net/youngyouth/article/details/88714047)Return

可以根据上下文信息智能的判断，返回到哪一个点，还可以传递信息过去；

比如，上文 A->B ，则 return 就是B->A：

在这里插入图片描述

    • *

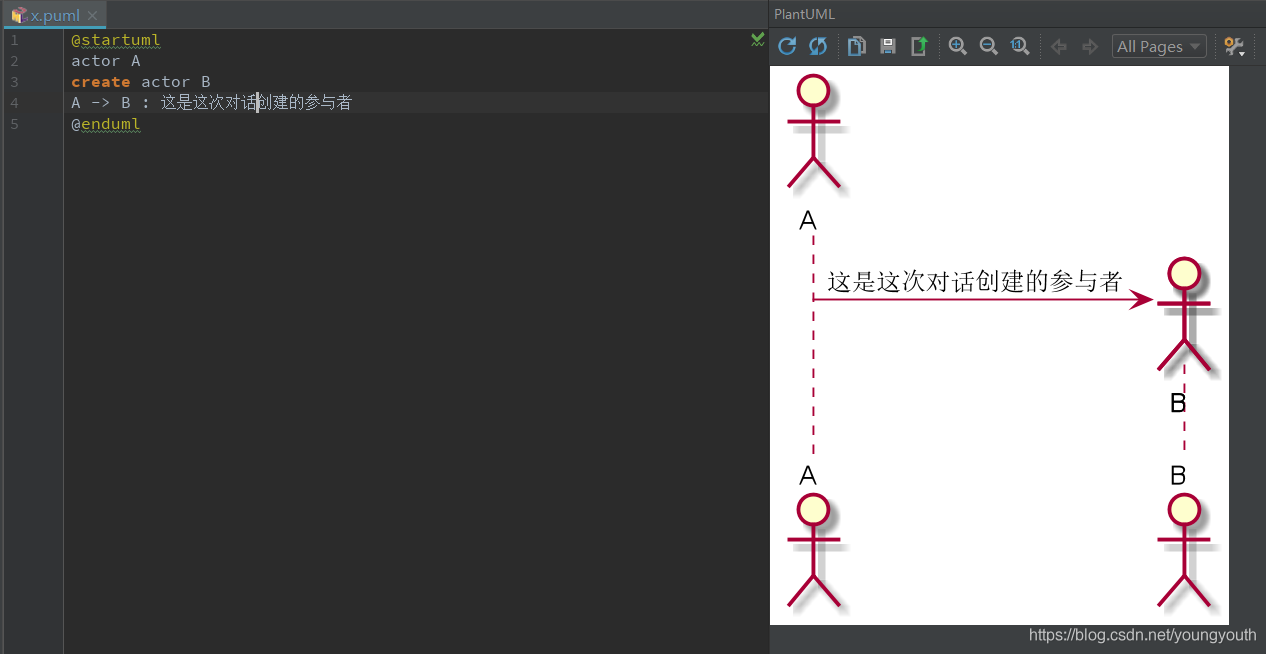

[](https://blog.csdn.net/youngyouth/article/details/88714047)创建参与者

在对话期间，创建参与者，而不是一开始参与者就存在，然后两人对话：

在发送信息之前，使用 create actor xxx 创建对象，然后再和 xxx 发信息
在这里插入图片描述

    • *

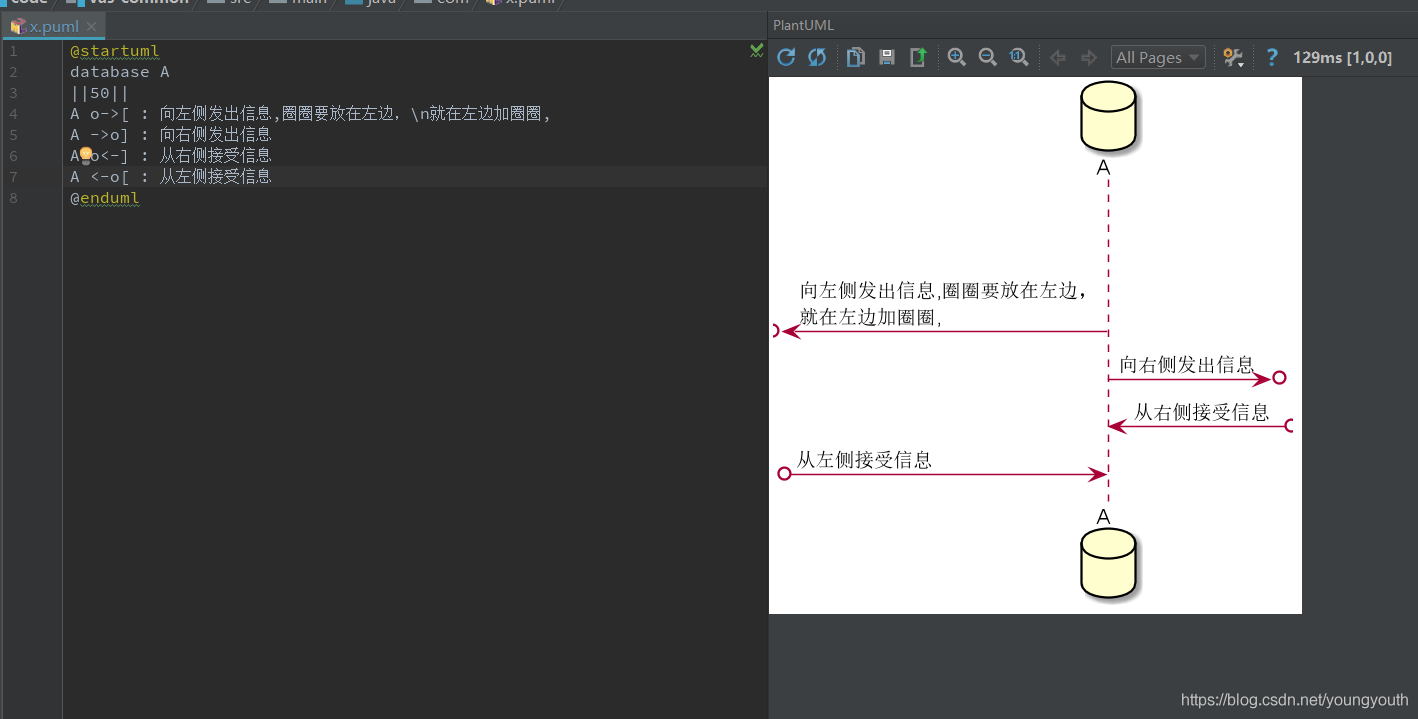

[](https://blog.csdn.net/youngyouth/article/details/88714047)进入和发出消息

[ ，] 分别代表左右两侧，写的时候，一般我是先写 xx，代表参与者，然后箭头，最后写 [，] ，这里的箭头可以是之前学的各种样式：

箭头样式的时候，需要注意下，

当然，写法不止这一种，自己也可以挑选好记的：
在这里插入图片描述

    • *

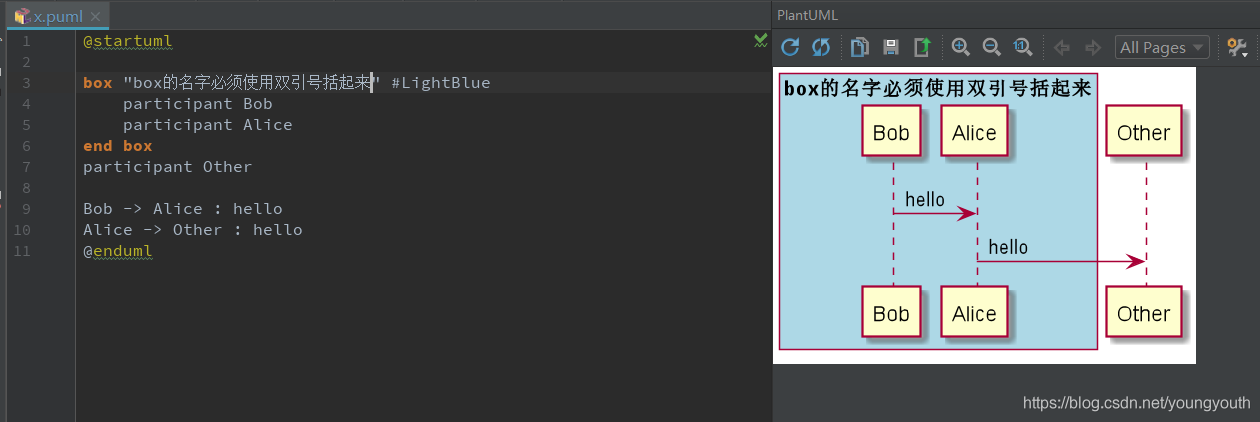

[](https://blog.csdn.net/youngyouth/article/details/88714047)包裹参与者

可以使用box和end box画一个盒子将参与者包裹起来。

还可以在box关键字之后添加标题或者背景颜色。

在这里插入图片描述

    • *

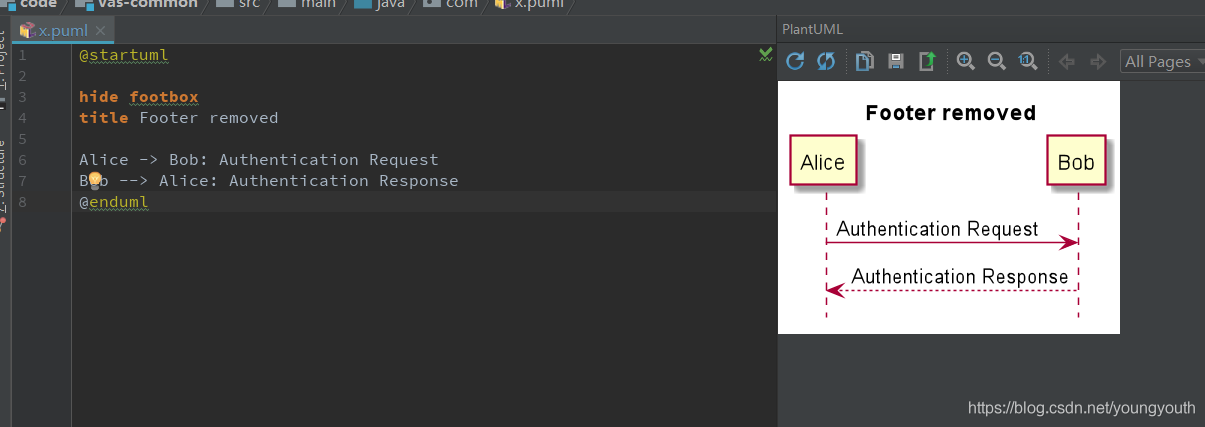

[](https://blog.csdn.net/youngyouth/article/details/88714047)移除脚注

使用hide footbox关键字移除脚注，这样就没有

在这里插入图片描述

    • *

[](https://blog.csdn.net/youngyouth/article/details/88714047)skinparam 外观参数

外观参数
plantuml 用 skinparam 改变字体和颜色。
可以在如下场景中使用：

在图示的定义中，
在引入的文件中，
在命令行或者ANT任务提供的配置文件中。

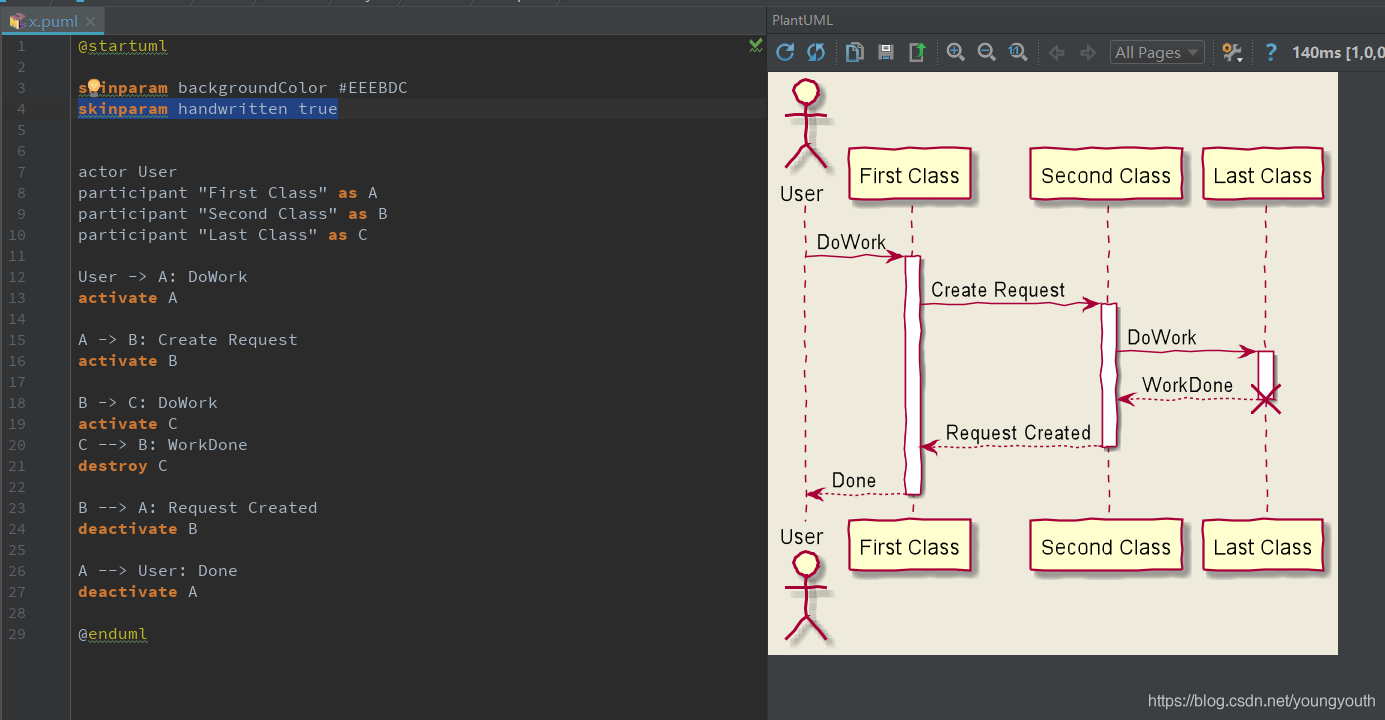

使用 skinparam handwritten true 开启手写风格

使用 skinparam backgroundColor #颜色RGB 指定背景填充颜色
在这里插入图片描述

  • skinparam ParticipantPadding 数值 指定参与者的外边距
  • skinparam BoxPadding 数值 指定 box 的外边距

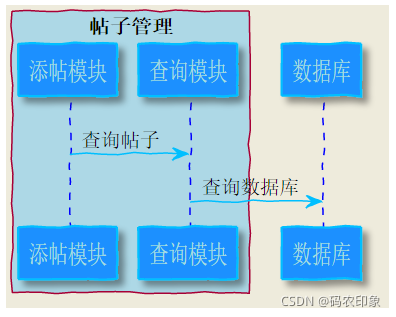

@startuml
skinparam backgroundColor #EEEBDC
skinparam handwritten true
skinparam sequenceArrowThickness 2
skinparam roundcorner 20

skinparam sequence {
    ArrowColor DeepSkyBlue
    ActorBorderColor DeepSkyBlue
    LifeLineBorderColor blue
    LifeLineBackgroundColor #A9DCDF
    ParticipantBorderColor DeepSkyBlue
    ParticipantBackgroundColor DodgerBlue
    ParticipantFontName Impact
    ParticipantFontSize 17
    ParticipantFontColor #A9DCDF
    DividerFontName SimHei
     DividerFontSize 15
     DividerFontStyle plain
     ArrowFontName SimHei
     ArrowFontSize 14
    ActorBackgroundColor aqua
    ActorFontColor DeepSkyBlue
    ActorFontSize 17
    ActorFontName Aapex
}

box "帖子管理" #LightBlue
participant 添帖模块
participant 查询模块
end box

participant 数据库
添帖模块 -> 查询模块 : 查询帖子
查询模块 -> 数据库 : 查询数据库
@enduml

在这里插入图片描述

阅读提示：

  1. 本文内容完全参照plantuml官方文档，也可移步官方中文文档查看。
  2. 本文的目的为了更方便的搜索到plantuml的使用说明。

PlantUML是一个开源项目，支持快速绘制：

同时还支持以下非UML图:

通过简单直观的语言来定义这些示意图。
新用户可以阅读快速开始. 也可以看看常见问题回答. 很多其他工具在使用 PlantUML.
可以生成PNG, SVG 或 LaTeX 格式的图片. 也可以生成 ASCII艺术图 (只针对时序图).

[](https://blog.csdn.net/world_ding/article/details/102717551?spm=1001.2101.3001.6650.5&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Edefault-5.essearch_pc_relevant&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Edefault-5.essearch_pc_relevant)在线生成: http://www.plantuml.com/plantuml/uml/

[](https://blog.csdn.net/world_ding/article/details/102717551?spm=1001.2101.3001.6650.5&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Edefault-5.essearch_pc_relevant&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Edefault-5.essearch_pc_relevant)二、IntelliJ IDEA使用

由于不同的使用方有不同的工具，也对应不同的安装方式，这里以IntelliJ IDEA为示例简单介绍下。对于不使用IntelliJ IDEA的同志们可以参考网上对应工具的处理方式处理即可。
IntelliJ IDEA上使用plantuml安装插件即可：
File -> Settings -> Plugins -> 选择Marketplace标签页 -> (搜索 plantuml) 选择PlantUML integration -> Install
安装后重启即可。
且在IntelliJ IDEA创建uml文件并编辑可实时预览。

参考链接：

https://www.cnblogs.com/ningskyer/articles/5397750.html
https://www.cnblogs.com/kekukele/p/13586440.html
