描述
简介

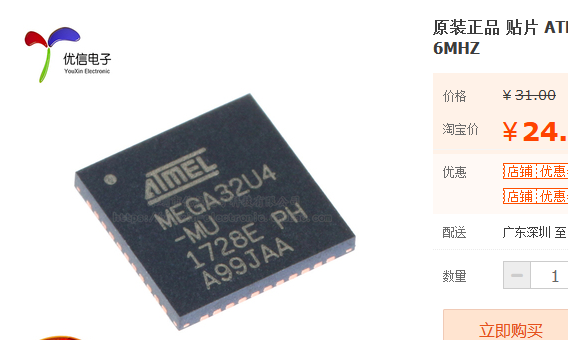

看一眼以前经常使用的32U4，你会感受到几十元一片这种价格上的震撼，如果使用STM32，更多的电平转换和周边器件还有价格都让人头疼
是否有更便宜的多功能的HID设备解决方案呢？有的，就是这一个CH9329，它的功能很简单，就是可以自定义成为键鼠HID设备，或者说自定义USB设备，然后，能传输字符数据，或者鼠标命令。
总的来说有几个优势：
便宜
简单
高可配置性

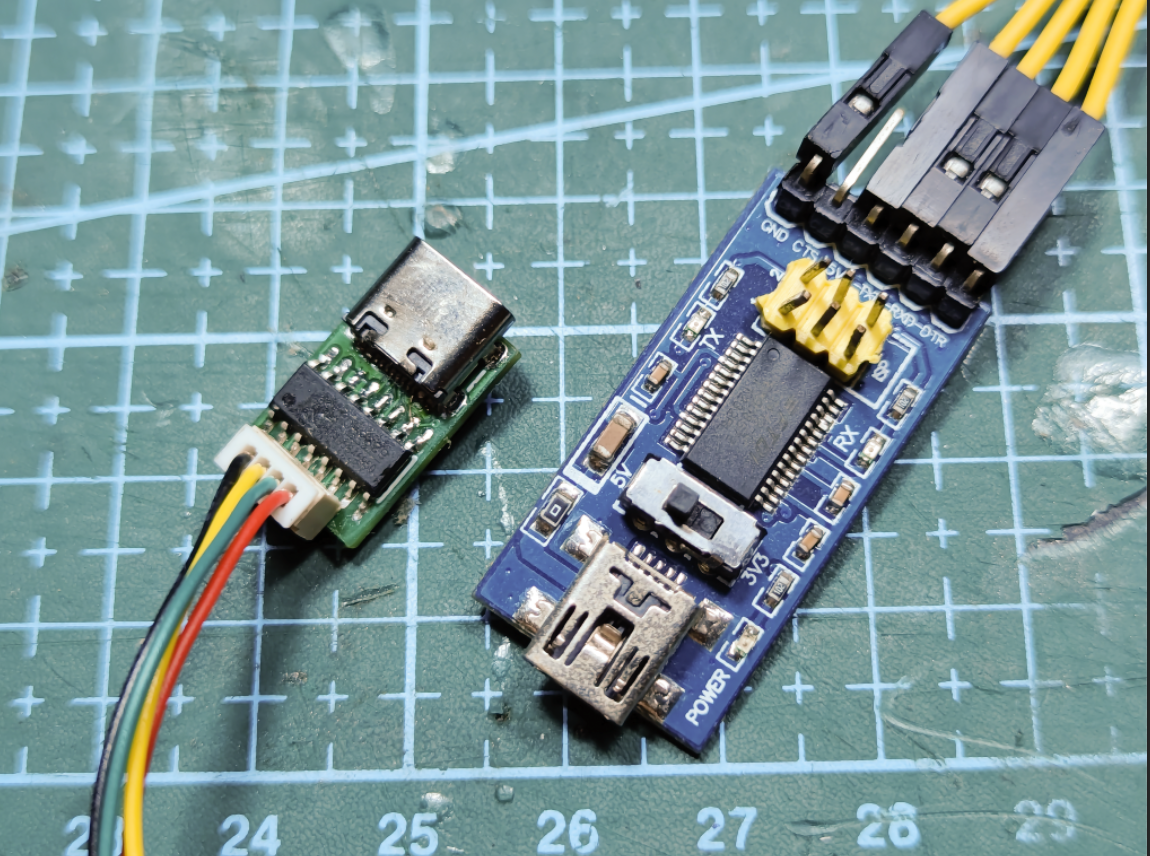

而我们本次开源的模块，可以说是非常的小，这样，即使你不复制粘贴，直接使用也能追加到任意的设计中
完全可以使用便宜的MCU，然后通过它，来实现USB键盘甚至鼠标，这就是它的便捷之处

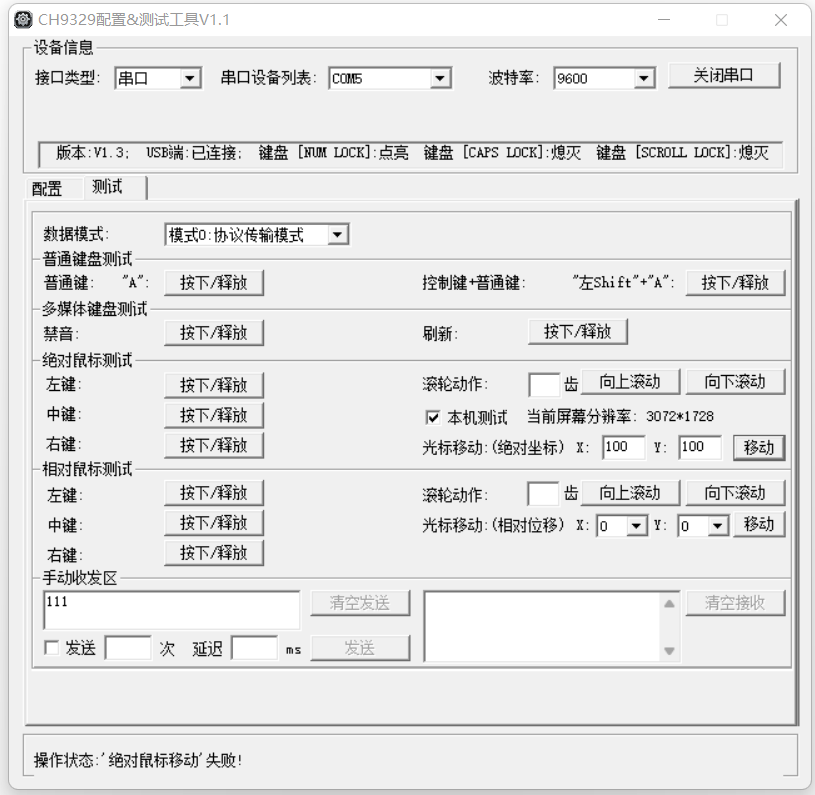

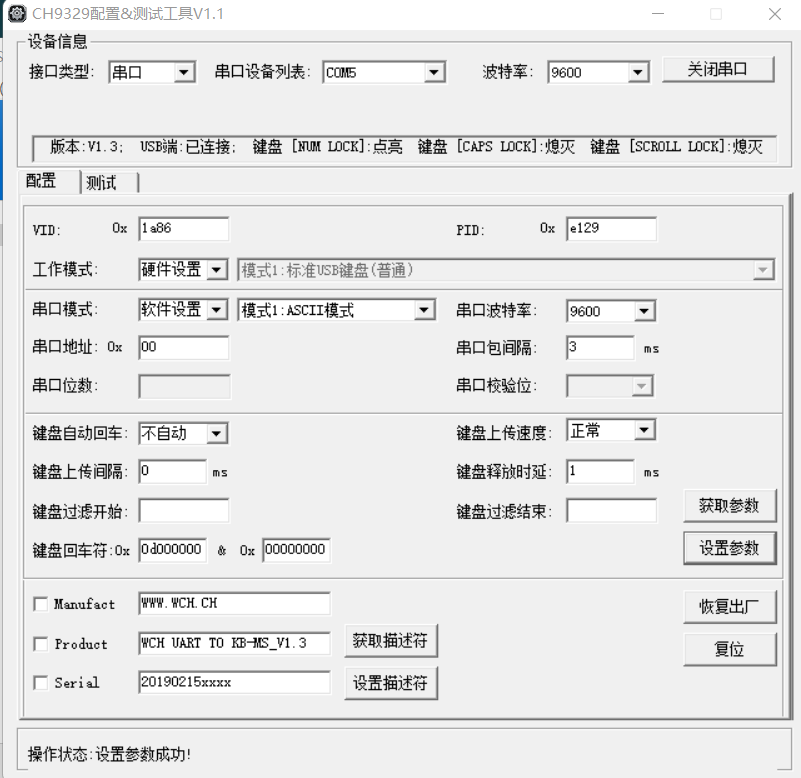

东西已经验证，官方的上位机，可以正常使用，当然更多的需要自行研究
来自官网的相关资料
https://www.wch.cn/search?q=CH9329&t=downloads
https://www.wch.cn/downloads/CH9329EVT_ZIP.html
设计图

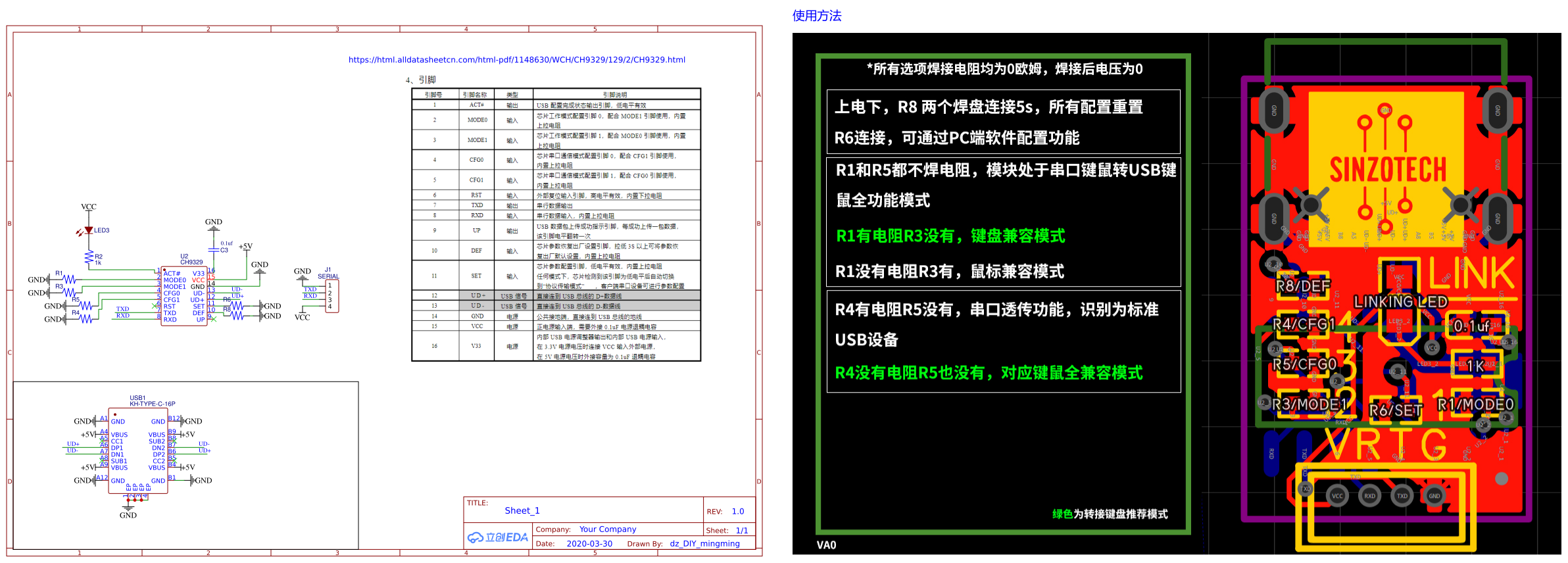

原理图
（ 1 / 1 ）
PCB
（ 1 / 1 ）
暂无
BOM
ID
Name
Designator
Footprint
Quantity
1
C3
1
2
J1
1
3
LED3
1
4
R1,R3,R4,R5,R6,R8
6
5
R2
1
6
U2
SOP-16_L10.0-W3.9-P1.27-LS6.0-TR
1
7
USB1
1
展开
工程视频/附件
暂无
工程成员
sinzo
11
14
收藏到专辑
相关工程
换一批
[

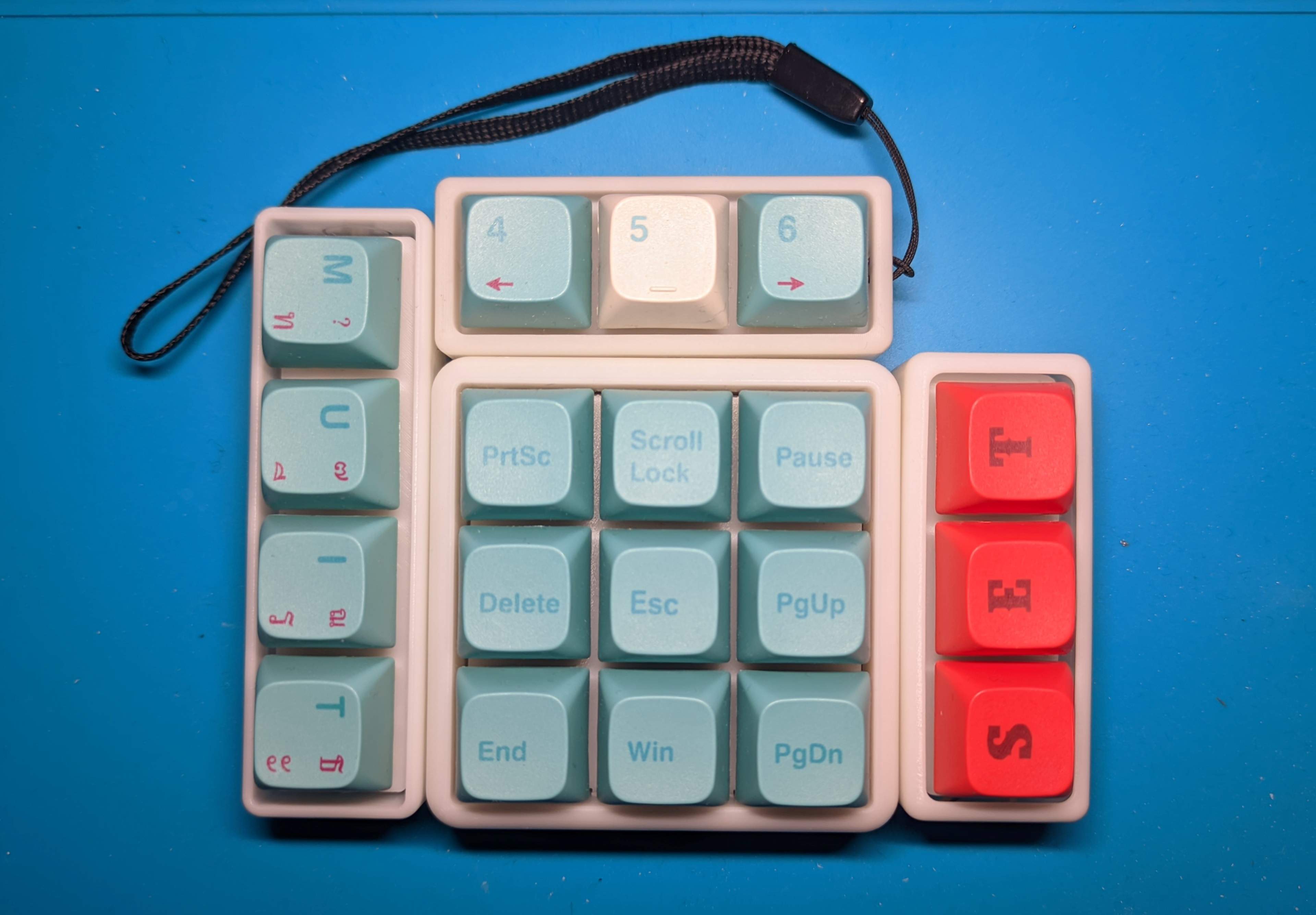

圆润可盘的三键小键盘，基于CH552G，三键、四键、九键、十六键都有，成本低+功能多+好改程序+人人能玩，还在更新中...十六键（改自丐17二代）在另一个工程
专业版CV键盘三键键盘四键键盘九键键盘有线小键盘
](https://oshwhub.com/lh118/136)
[
基于沁恒家CH582的三模丐PAD
专业版CH582M三模丐PAD
](https://oshwhub.com/c3h4o/ch582m-san-mo-gai-pad)
[

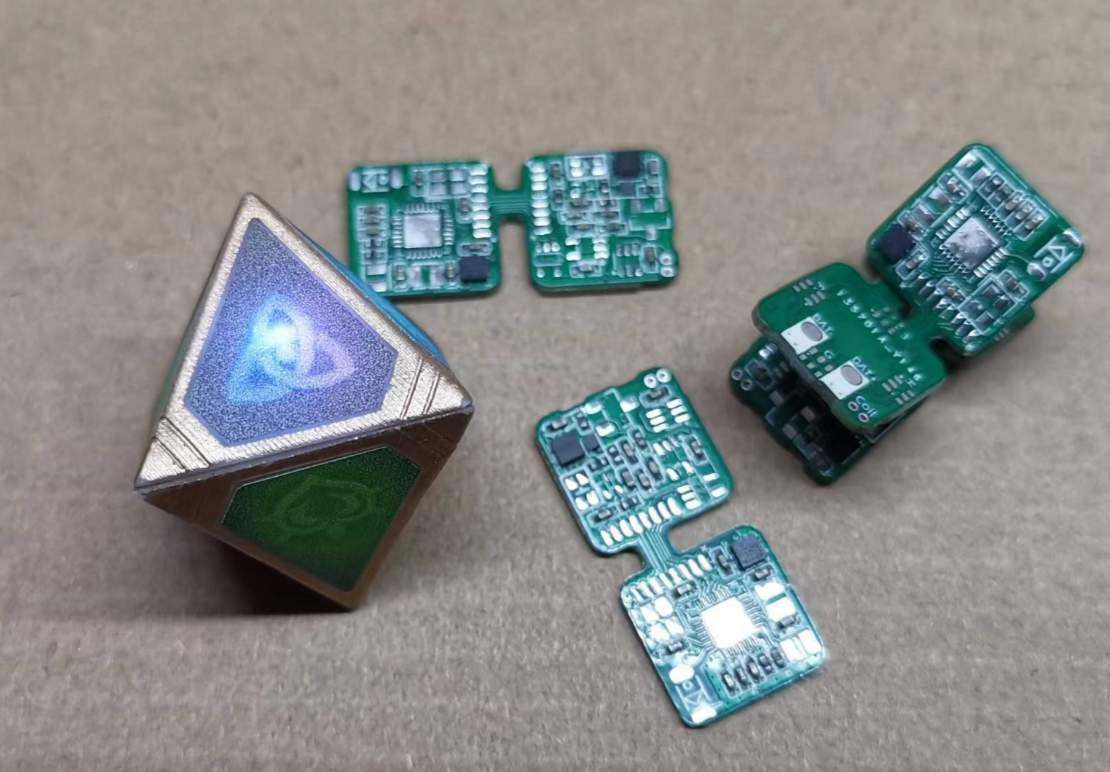

元素骰子 V1.3 本体 PCB
标准版GI Dice 元素骰子 V1.3
](https://oshwhub.com/libc0607/gi_dice_v1-3_rel)
[

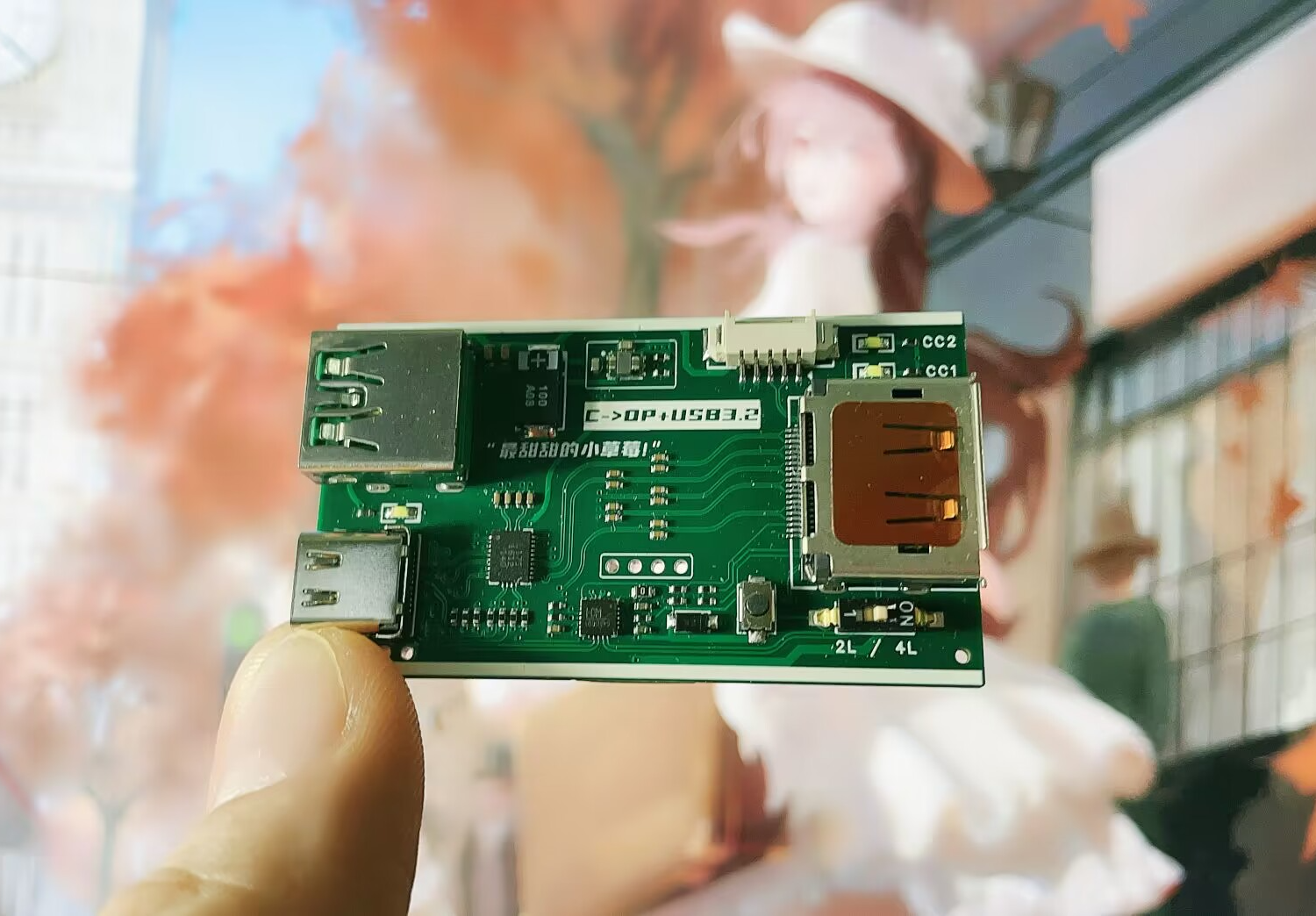

基于CH543的USBC AltMode模式C+D，2lane DP+USB3.2 Gen1/4lane DP
