RS232指令控制步进电机驱动器 UIM241xx

RS232指令控制步进电机驱动器

UIM241L02P/UIM241C04P / UIM241C08P**
微型一体化步进电机控制驱动器**

产品简介：


UIM241L02P/UIM241C04P / UIM241C08P 是使用RS232 通讯协议的微型智能型步进电机驱动器。加上对应的法兰后，能直接固定在 42 / 57 / 85 / 110 等系列的步进电机上。其本身厚度小于16.5mm。该驱动器接受用户端基于RS232 的ASCII 指令。指令结构简单，高容错。用户无需任何关于步进电机驱动的知识。

　　驱动器外壳为全铝合金铸件，坚固耐用，散热性能好;使用方式见“驱动器安装示意图”。

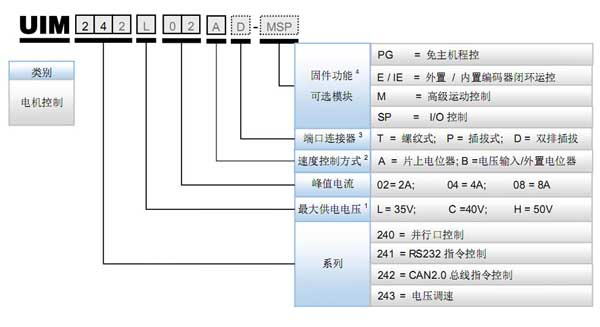

型号命名规则：

型号命名规则

绝对最大参数：

供电电压

 12 ～ 40V DC （UIM241L02P 为 10 ～ 35V DC）

储藏温度

 -40℃ ～ +125℃

工作温度

 -40℃ ～ +85℃

(长期工作在绝对最大参数或以上可能损坏驱动器。)

工作电气性能（环境温度25℃时）：

供电电源电压

 12V ～ 40V DC（UIM241L02P 型为10V ～ 35V DC）

输出电机电流

 峰值2A / 4A / 8A 每相（Max ) （实际电流由可调电阻设定）

驱动方式

 恒相流PWM 控制

励磁方式

 整步、半步、4 细分、8细分、16 细分

绝缘电阻

 在常温常压下>100MΩ

绝缘强度

 在常温常压下0.5KV , 1 分钟

通讯方式（环境温度25℃时）

与PC通讯

 RS232，三线制

物理连接

 三线制：TX、RX、GND

通讯波特率

 最大57600bps

波特率设定方式

 用户指令，可复位到出厂设置9600

使用环境及参数：

冷却方式

 自然冷却

使用环境

场合

 尽量避免粉尘、油雾及腐蚀性气体

温度

 -40 ℃ ～+ 85 ℃

湿度

 <80%RH，无凝露，无结霜

震动

 3G Max

保存温度

 -40 ℃ ～+ 125 ℃

外形尺寸

 42.3mm x 42.3mm x 16.5mm

重量

 0.1 kg

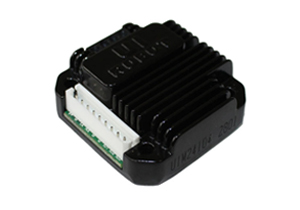

UIM241xx RS232控制驱动器实物图

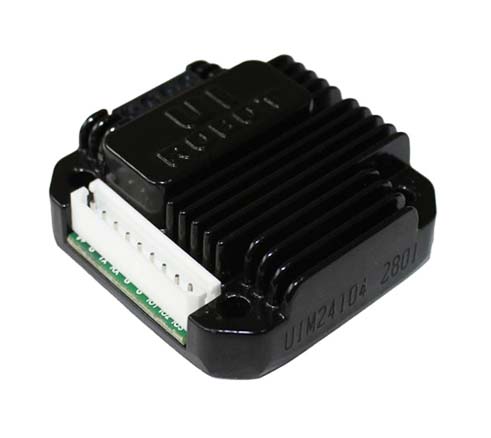

UIM241xx 步进电机RS232通讯控制驱动器实物图

外形尺寸图：

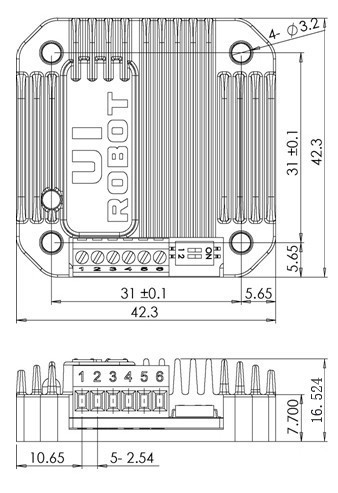

UIM241xx 步进电机RS232通讯控制驱动器外形尺寸图

电路原理图：

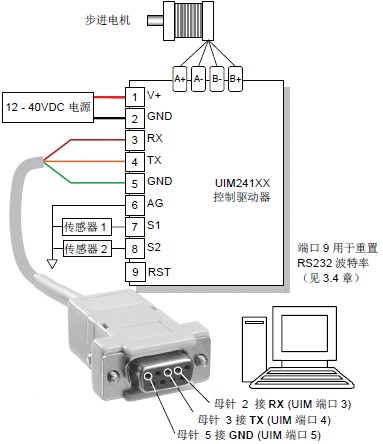

UIM241xx 步进电机RS232通讯控制驱动器典型接线图



控制驱动器安装示意图：

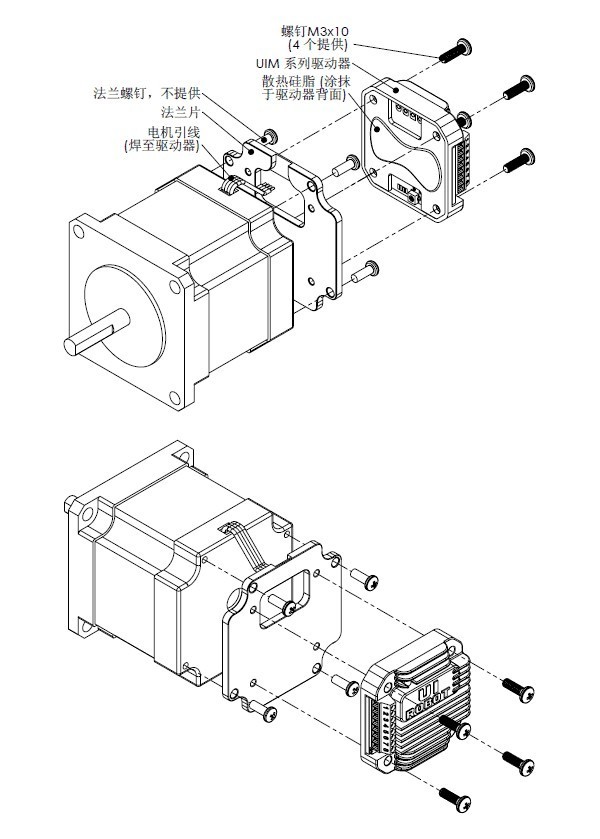

UIM241xx 步进电机RS232通讯控制驱动器安装示意图

UIM241-开环使用说明书V3.1下载

UIM241-闭环使用说明书V3.1下载

订购热线：010-62626822
