可视化工具D3教程
第1章 D3简介

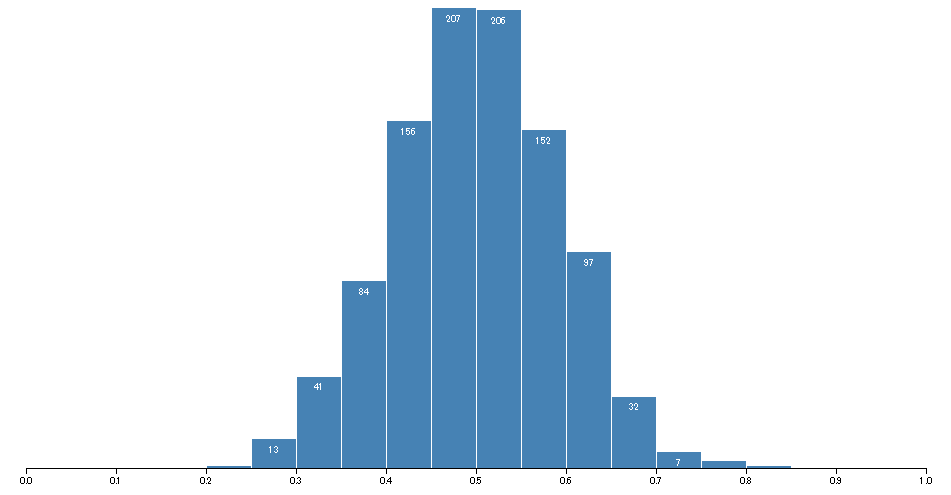

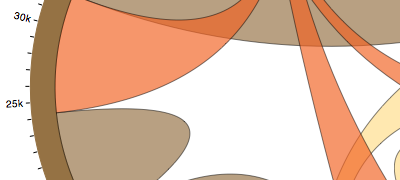

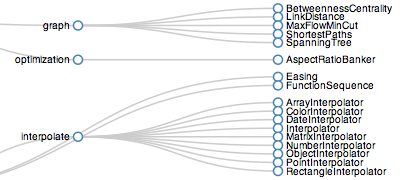

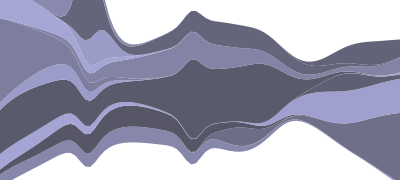

近年来，可视化越来越流行，许多报刊杂志、门户网站、新闻媒体都大量使用可视化技术，使得复杂的数据和文字变得十分容易理解，有一句谚语“一张图片价值于一千个字”。D3 正是数据可视化工具中的佼佼者，基于 JavaScript 开发，项目托管于 GitHub。从 D3诞生以来，不断受到好评，在 GitHub 上的项目仓库排行榜也不断上升。可视化越来越流行，许多报刊杂志、门户网站、新闻、媒体都大量使用可视化技术，使得复杂的数据和文字变得十分容易理解，有一句谚语“一张图片价值于一千个字”，的确是名副其实。各种数据可视化工具也如井喷式地发展，D3 正是其中的佼佼者。D3 的全称是（Data-Driven Documents），顾名思义可以知道是一个被数据驱动的文档。听名字有点抽象，说简单一点，其实就是一个 JavaScript 的函数库，主要是用来做数据可视化。
学习D3前的预备知识
- HTML：超文本标记语言，用于设定网页的内容
- CSS：层叠样式表，用于设定网页的样式
- JavaScript：一种直译式脚本语言，用于设定网页的行为
- DOM：文档对象模型，用于修改文档的内容和结构
- SVG：可缩放矢量图形，用于绘制可视化的图形
D3“安装”
D3 是一个 JavaScript 函数库，并不需要通常所说的“安装”。它只有一个文件，在 HTML 中引用即可。目前D3已经更新到V5版本。因为原理是差不多的，所以仍然以V3版本为例作讲解。
- 下载D3.js文件 D3.zip
- 加载D3.js文件
<script src="http://d3js.org/d3.v3.min.js" charset="utf-8"></script>//直接包含网络的链接
<script src="xxxx/d3.v3.min.js" charset="utf-8"></script>//加载本地文件
第2章 第一个程序 Hello World
1.在HTML 中输出 HelloWorld
<html>
<head>
<meta charset="utf-8">
<title>HelloWorld</title>
</head>
<body>
<p>Hello World</p>
</body>
</html>
输出结果
Hello World
2.用JS更改Hello World
<html>
<head>
<meta charset="utf-8">
<title>HelloWorld</title>
</head>
<body>
<p>Hello World</p>
<script>
var paragraphs = document.getElementsByTagName("p");
paragraphs[0].innerHTML = "SWUSTVIS";
</script>
</body>
</html>
输出结果
SWUSTVIS
3.用D3更改Hello World
<html>
<head>
<meta charset="utf-8">
<title>HelloWorld</title>
<script src="http://d3js.org/d3.v3.min.js" charset="utf-8"></script>
</head>
<body>
<p>Hello World</p>
<script>
d3.select("body").select("p").text("SWUSTVIS");
</script>
</body>
</html>
输出结果
SWUSTVIS
第3章 正式进入D3的世界
选择元素和绑定数据是 D3 最基础的内容，本章将对其进行一个简单的介绍。
- 选择集
在 D3 中，用于选择元素的函数有两个，这两个函数返回的结果称为选择集。
d3.select()：选择所有指定元素的第一个
d3.selectAll()：选择指定全部元素
例如，选择集的常见用法如下。
var body = d3.select("body"); //选择文档中的body元素
var p1 = body.select("p"); //选择body中的第一个p元素
var p = body.selectAll("p"); //选择body中的所有p元素
var svg = body.select("svg"); //选择body中的svg元素
var rects = svg.selectAll("rect"); //选择svg中所有的rect元素
var id = body.select("#id"); //选择body中id元素
var class = body.select(".class");//选择body中class类元素
选择元素函数后常用链式表达接其他操作，如：
d3.select("#id").text("SWUSTVIS").attr("font-size","12px");
- 绑定数据
选择集和绑定数据通常是一起使用的，D3 中是通过以下两个函数来绑定数据的：
datum()：绑定一个数据到选择集上
data()：绑定一个数组到选择集上，数组的各项值分别与选择集的各元素绑定
假设现在有三个段落元素如下：
<p></p>
<p></p>
<p></p>
对于datum():
假设有一字符串 SWUSTVIS，要将此字符串分别与三个段落元素绑定，代码如下：
var str = "SWUSTVIS";
var body = d3.select("body");
var p = body.selectAll("p");
p.datum(str);
p.text(function(d, i){
return "第 "+ i + " 个元素绑定的数据是 " + d;
});
绑定数据后，使用此数据来修改三个段落元素的内容，其结果如下：
第 0 个元素绑定的数据是 SWUSTVIS
第 1 个元素绑定的数据是 SWUSTVIS
第 2 个元素绑定的数据是 SWUSTVIS
对于data():
有一个数组，接下来要分别将数组的各元素绑定到三个段落元素上。
I love three things in this world.Sun, moon and you. Sun for morning, moon for night, and you forever.
var dataset = ["sun","moon","you"];
调用 data() 绑定数据，并替换三个段落元素的字符串为被绑定的字符串，代码如下：
var body = d3.select("body");
var p = body.selectAll("p");
p.data(dataset)
.text(function(d, i){
return "I love " + d;
});
结果自然是三个段落的文字分别变成了数组的三个字符串。
I love sun
I love moon
I love you
前面代码也用到了一个无名函数 function(d, i)，其对应的情况如下：
d ------- data 数据
i ------- index 索引
当 i == 0 时， d 为 sun。
当 i == 1 时， d 为 moon。
当 i == 2 时， d 为 you。
此时，三个段落元素与数组 dataset 的三个字符串是一一对应的，在函数 function(d, i) 直接 return d 即可。
第4章 选择、插入、删除元素
1.选择元素
假设在 body 中有三个段落元素：
<p>Sun</p>
<p>Moon</p>
<p>You</p>
现在，要分别完成以下四种选择元素的任务。

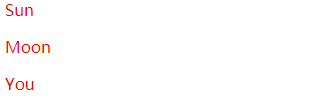

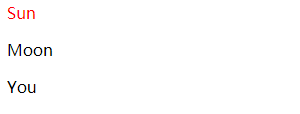

选择第一个元素
d3.select("body").select("p").style("color","red");
选择第所有元素
d3.select("body").selectAll("p").style("color","red");

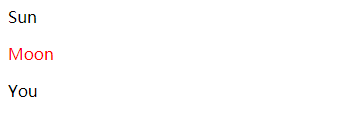

选择第二个元素
方法很多，一种比较简单的是给第二个元素添加一个 id 号。
<p id="moon">Moon</p>
-------------------------------------
d3.select("#moon").style("color","red");

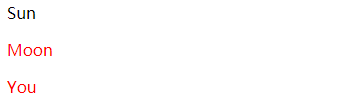

选择后两个元素
给后两个元素添加 class，
<p class="myclass">Moon</p>
<p class="myclass">You</p>
由于需要选择多个元素，要用 selectAll。
d3.selectAll(".myclass").style("color","red");

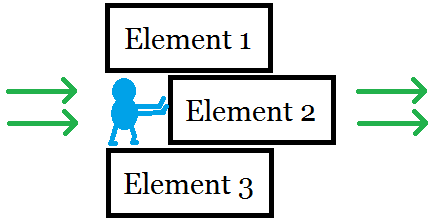

2.插入元素
插入元素涉及的函数有两个：
- append()：在选择集末尾插入元素
- insert()：在选择集前面插入元素
假设有三个段落元素，与上文相同。
append()
d3.select("body").append("p").text("Star");

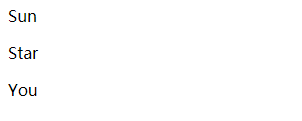

insert()
d3.select("body").insert("p","#moon").text("Star");
3.删除元素
删除一个元素时，对于选择的元素，使用 remove 即可。
- remove()
d3.select("#moon").remove();
第5章 做一个简单的图表
柱形图是一种最简单的可视化图标，主要有矩形、文字标签、坐标轴组成。为简单起见，只绘制矩形的部分，用以讲解如何使用 D3 在 SVG 画布中绘图。
画布是什么
之前处理对象都是 HTML 的文字，没有涉及图形的制作。要绘图，首要需要的是一块绘图的“画布”。HTML 5 提供两种强有力的“画布”：SVG 和 Canvas。

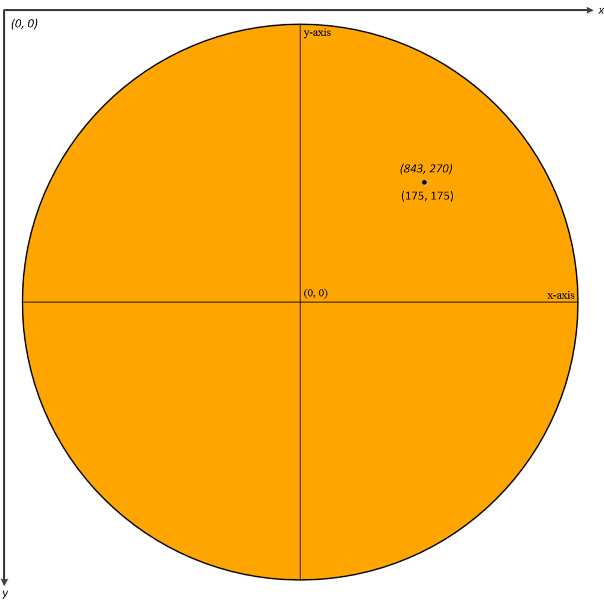

SVG 绘制的是矢量图，因此对图像进行放大不会失真，可以为每个元素添加 JavaScript 事件处理器。每个图形均视为对象，更改对象的属性，图形也会改变。要注意，在 SVG 中，x 轴的正方向是水平向右，y 轴的正方向是垂直向下的。
在 canvas 中，一旦图形被绘制完成，它就不会继续得到浏览器的关注。如果其位置发生变化，那么整个场景也需要重新绘制，包括任何或许已被图形覆盖的对象。
添加画布
D3 虽然没有明文规定一定要在 SVG 中绘图，但是 D3 提供了众多的 SVG 图形的生成器，它们都是只支持 SVG 的。因此，建议使用 SVG 画布。
使用 D3 在 body 元素中添加 svg 的代码如下。
var width = 300; //画布的宽度
var height = 300; //画布的高度
var svg = d3.select("body") //选择文档中的body元素
.append("svg") //添加一个svg元素
.attr("width", width) //设定宽度
.attr("height", height); //设定高度
有了画布，接下来就可以在画布上作图了。

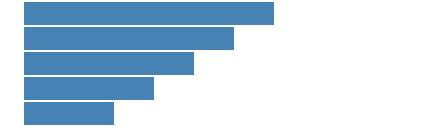

绘制矩形
绘制一个横向的柱形图。只绘制矩形，不绘制文字和坐标轴。在 SVG 中，矩形的元素标签是 rect。
例如：
<svg>
<rect></rect>
<rect></rect>
</svg>
矩形的属性，常用的有四个：
x：矩形左上角的 x 坐标
y：矩形左上角的 y 坐标
width：矩形的宽度
height：矩形的高度
现在给出一组数据，要对此进行可视化。
var dataset = [ 250 , 210 , 170 , 130 , 90 ]; //数据（表示矩形的宽度）
var width = 300; //画布的宽度
var height = 300; //画布的高度
var svg = d3.select("body") //选择文档中的body元素
.append("svg") //添加一个svg元素
.attr("width", width) //设定宽度
.attr("height", height); //设定高度
var rectHeight = 25; //每个矩形所占的像素高度(包括空白)
svg.selectAll("rect")
.data(dataset)
.enter()
.append("rect")
.attr("x",20)
.attr("y",function(d,i){
return i * rectHeight;
})
.attr("width",function(d){
return d;
})
.attr("height",rectHeight-2)
.attr("fill","steelblue");

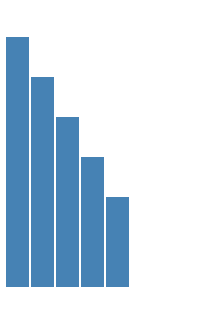

PS：横向变纵向？
svg.selectAll("rect")
.data(dataset)
.enter()
.append("rect")
.attr("y",function(d,i){
return height - d;
})
.attr("x",function(d,i){
return i * rectHeight;
})
.attr("height",function(d){
return d;
})
.attr("width",rectHeight-2)
.attr("fill","steelblue");
PS：上面的例子是值和像素大小是一样的，那么就会出现一个问题（引入比例尺）。
第6章 比例尺的使用
比例尺是 D3 中很重要的一个概念，上一章里曾经提到过直接用数值的大小来代表像素不是一种好方法，本章正是要解决此问题。
为什么需要比例尺
上一章制作了一个柱形图，当时有一个数组：
var dataset = [ 250 , 210 , 170 , 130 , 90 ];
绘图时，直接使用 250 给矩形的宽度赋值，即矩形的宽度就是 250 个像素。此方式非常具有局限性，如果数值过大或过小，例如：
var dataset_1 = [ 2.5 , 2.1 , 1.7 , 1.3 , 0.9 ];
var dataset_2 = [ 2500, 2100, 1700, 1300, 900 ];
对以上两个数组，绝不可能用 2.5 个像素来代表矩形的宽度，那样根本看不见；也不可能用 2500 个像素来代表矩形的宽度，因为画布没有那么长。于是，我们需要一种计算关系，能够将某一区域的值映射到另一区域，其大小关系不变，这就是比例尺（Scale）。
有哪些比例尺
比例尺，很像数学中的函数。例如，对于一个一元二次函数，有 x 和 y 两个未知数，当 x 的值确定时，y 的值也就确定了。在数学中，x 的范围被称为定义域，y 的范围被称为值域。D3 中的比例尺，也有定义域和值域，分别被称为 domain 和 range。开发者需要指定 domain 和 range 的范围，如此即可得到一个计算关系。
D3 提供了多种比例尺，下面介绍最常用的两种。
- 线性比例尺
线性比例尺，能将一个连续的区间，映射到另一区间。要解决柱形图宽度的问题，就需要线性比例尺。假设有以下数组：
var dataset = [1.2, 2.3, 0.9, 1.5, 3.3];
现有要求如下：
将 dataset 中最小的值，映射成 0；将最大的值，映射成 300。代码如下：
var min = d3.min(dataset);
var max = d3.max(dataset);
var linear = d3.scale.linear()
.domain([min, max])
.range([0, 300]);
linear(0.9); //返回 0
linear(2.3); //返回 175
linear(3.3); //返回 300
其中，d3.scale.linear() 返回一个线性比例尺。domain() 和 range() 分别设定比例尺的定义域和值域。在这里还用到了两个函数，它们经常与比例尺一起出现：
d3.max()
d3.min()
这两个函数能够求数组的最大值和最小值，是 D3 提供的。按照以上代码，
比例尺的定义域 domain 为：[0.9, 3.3]
比例尺的值域 range 为：[0, 300]
因此，当输入 0.9 时，返回 0；当输入 3.3 时，返回 300。当输入 2.3 时呢？返回 175，这是按照线性函数的规则计算的。有一点请大家记住：d3.scale.linear() 是可以当做函数来使用的，才有这样的用法：linear(0.9)。
- 序数比例尺
有时候，定义域和值域不一定是连续的。例如，有两个数组：
var index = [0, 1, 2, 3, 4];
var color = ["red", "blue", "green", "yellow", "black"];
我们希望 0 对应颜色 red，1 对应 blue，依次类推。
但是，这些值都是离散的，线性比例尺不适合，需要用到序数比例尺。
var ordinal = d3.scale.ordinal()
.domain(index)
.range(color);
ordinal(0); //返回 red
ordinal(2); //返回 green
ordinal(4); //返回 black
用法与线性比例尺是类似的。
给柱形图添加比例尺
在上一章的基础上，修改一下数组，再定义一个线性比例尺。
var dataset = [ 2.5 , 2.1 , 1.7 , 1.3 , 0.9 ];
var linear = d3.scale.linear()
.domain([0, d3.max(dataset)])
.range([0, 250]);
var rectHeight = 25; //每个矩形所占的像素高度(包括空白)
svg.selectAll("rect")
.data(dataset)
.enter()
.append("rect")
.attr("x",20)
.attr("y",function(d,i){
return i * rectHeight;
})
.attr("width",function(d){
return linear(d); //在这里用比例尺
})
.attr("height",rectHeight-2)
.attr("fill","steelblue");
如此一来，所有的数值，都按照同一个线性比例尺的关系来计算宽度，因此数值之间的大小关系不变。
第7章 坐标轴
坐标轴，是可视化图表中经常出现的一种图形，由一些列线段和刻度组成。坐标轴在 SVG 中是没有现成的图形元素的，需要用其他的元素组合构成。D3 提供了坐标轴的组件，如此在 SVG 画布中绘制坐标轴变得像添加一个普通元素一样简单。
定义坐标轴
上一章提到了比例尺的概念，要生成坐标轴，需要用到比例尺，它们二者经常是一起使用的。下面，在上一章的数据和比例尺的基础上，添加一个坐标轴的组件。
//数据
var dataset = [ 2.5 , 2.1 , 1.7 , 1.3 , 0.9 ];
//定义比例尺
var linear = d3.scale.linear()
.domain([0, d3.max(dataset)])
.range([0, 250]);
var axis = d3.svg.axis() //坐标轴组件
.scale(linear) //指定比例尺
.orient("bottom") //指定刻度的方向
.ticks(7); //指定刻度的数量
在 SVG 中添加坐标轴
定义了坐标轴之后，只需要在 SVG 中添加一个分组元素 ，再将坐标轴的其他元素添加到组里即可。代码如下：

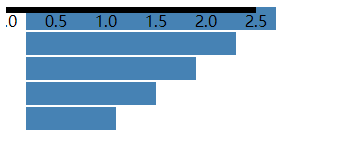

svg.append("g").call(axis);
设定坐标轴的样式和位置
默认的坐标轴样式不太美观，下面提供一个常见的样式：
<style>
.axis path,
.axis line{
fill: none;
stroke: black;
shape-rendering: crispEdges;
}
.axis text {
font-family: sans-serif;
font-size: 11px;
}
</style>
分别定义了类 axis 下的 path、line、text 元素的样式。接下来，只需要将坐标轴的类设定为 axis 即可。

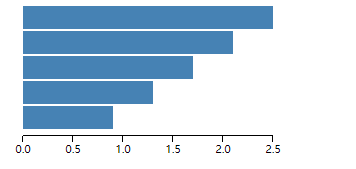

坐标轴的位置，可以通过 transform 属性来设定。
通常在添加元素的时候就一并设定，写成如下形式：
svg.append("g")
.attr("class","axis")
.attr("transform","translate(20,130)")
.call(axis);

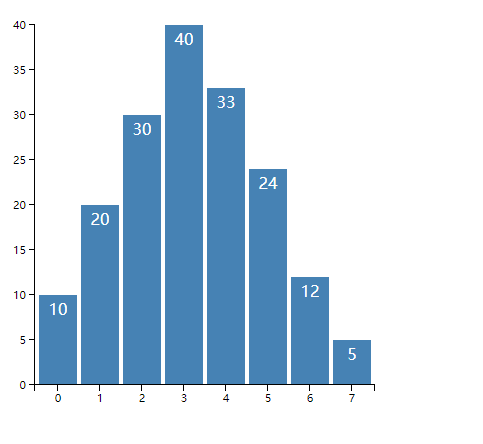

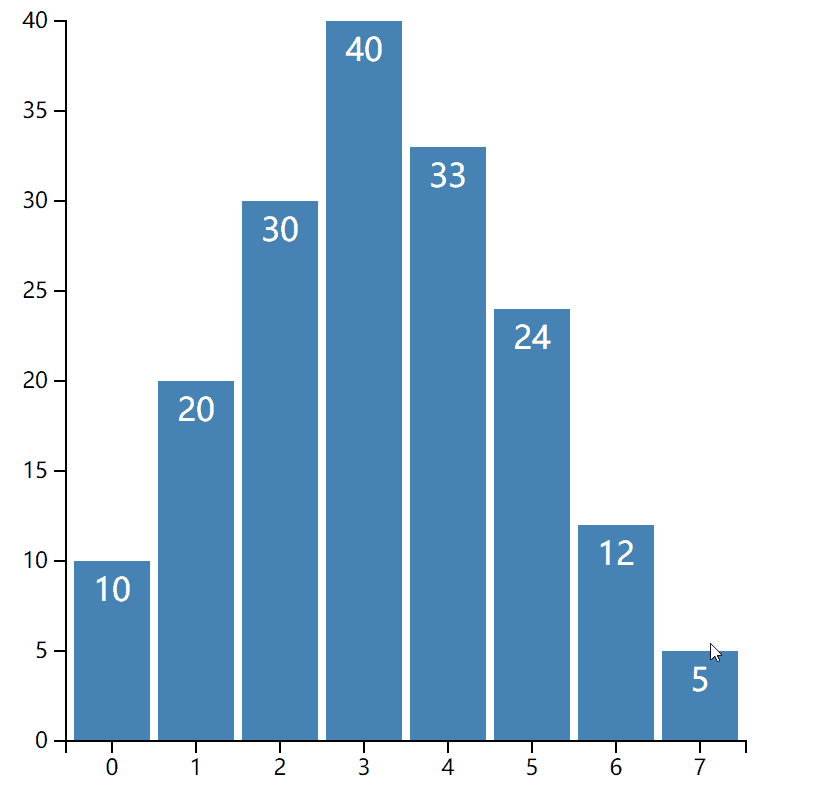

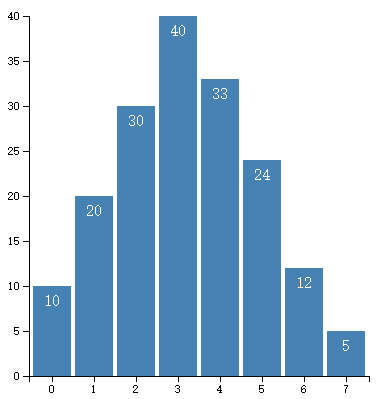

第8章 完整的柱形图
一个完整的柱形图包含三部分：矩形、文字、坐标轴。本章将对前几章的内容进行综合的运用，制作一个实用的柱形图，内容包括：选择集、数据绑定、比例尺、坐标轴等内容。
添加 SVG 画布
//画布大小
var width = 400;
var height = 400;
//在 body 里添加一个 SVG 画布
var svg = d3.select("body")
.append("svg")
.attr("width", width)
.attr("height", height);
//画布周边的空白
var padding = {left:30, right:30, top:20, bottom:20};
定义数据和比例尺
//定义一个数组
var dataset = [10, 20, 30, 40, 33, 24, 12, 5];
//x轴的比例尺
var xScale = d3.scale.ordinal()
.domain(d3.range(dataset.length))
.rangeRoundBands([0, width - padding.left - padding.right]);
//y轴的比例尺
var yScale = d3.scale.linear()
.domain([0,d3.max(dataset)])
.range([height - padding.top - padding.bottom, 0]);
定义坐标轴
//定义x轴
var xAxis = d3.svg.axis()
.scale(xScale)
.orient("bottom");
//定义y轴
var yAxis = d3.svg.axis()
.scale(yScale)
.orient("left");
添加矩形和文字元素
//矩形之间的空白
var rectPadding = 4;
//添加矩形元素
var rects = svg.selectAll(".MyRect")
.data(dataset)
.enter()
.append("rect")
.attr("class","MyRect")
.attr("transform","translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d,i){
return xScale(i) + rectPadding/2;
} )
.attr("y",function(d){
return yScale(d);
})
.attr("width", xScale.rangeBand() - rectPadding )
.attr("height", function(d){
return height - padding.top - padding.bottom - yScale(d);
})
.attr("fill","steelblue");
//添加文字元素
var texts = svg.selectAll(".MyText")
.data(dataset)
.enter()
.append("text")
.attr("class","MyText")
.attr("transform","translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d,i){
return xScale(i) + rectPadding/2;
} )
.attr("y",function(d){
return yScale(d);
})
.attr("dx",function(){
return (xScale.rangeBand() - rectPadding)/2;
})
.attr("dy",function(d){
return 20;
})
.text(function(d){
return d;
})
.style({
"fill":"#FFF",
"text-anchor":"middle"
});
添加坐标轴的元素
//添加x轴
svg.append("g")
.attr("class","axis")
.attr("transform","translate(" + padding.left + "," + (height - padding.bottom) + ")")
.call(xAxis);
//添加y轴
svg.append("g")
.attr("class","axis")
.attr("transform","translate(" + padding.left + "," + padding.top + ")")
.call(yAxis);
第9章 让图表动起来
D3 支持制作动态的图表。有时候，图表的变化需要缓慢的发生，以便于让用户看清楚变化的过程。
什么是动态效果
前面几章制作的图表是一蹴而就地出现，然后绘制完成后不再发生变化的，这是静态的图表。动态的图表，是指图表在某一时间段会发生某种变化，可能是形状、颜色、位置等，而且用户是可以看到变化的过程的。
例如，有一个圆，圆心为 (100, 100)。现在我们希望圆的 x 坐标从 100 移到 300，并且移动过程在 2 秒的时间内发生。这种时候就需要用到动态效果，在 D3 里我们称之为过渡（transition）。
实现动态的方法
D3 提供了 4 个方法用于实现图形的过渡：从状态 A 变为状态 B。
- transition() 启动过渡效果
其前后是图形变化前后的状态（形状、位置、颜色等等），例如：
.attr("fill","red") //初始颜色为红色
.transition() //启动过渡
.attr("fill","steelblue") //终止颜色为铁蓝色
D3 会自动对两种颜色（红色和铁蓝色）之间的颜色值（RGB值）进行插值计算，得到过渡用的颜色值。我们无需知道中间是怎么计算的，只需要享受结果即可。
- duration() 指定过渡的持续时间，单位为毫秒。
如 duration(2000) ，指持续 2000 毫秒，即 2 秒。
- ease()指定过渡的方式，常用的有：
linear：普通的线性变化
circle：慢慢地到达变换的最终状态
elastic：带有弹跳的到达最终状态
bounce：在最终状态处弹跳几次
调用时，格式形如： ease(“bounce”)。
- delay() 指定延迟的时间，表示一定时间后才开始转变,此函数可以对整体指定延迟，也可以对个别指定延迟。
例如，对整体指定时：
.transition()
.duration(1000)
.delay(500)
如此，图形整体在延迟 500 毫秒后发生变化，变化的时长为 1000 毫秒。因此，过渡的总时长为1500毫秒。
又如，对一个一个的图形（图形上绑定了数据）进行指定时：
.transition()
.duration(1000)
.delay(funtion(d,i){
return 200*i;
})
如此，假设有 10 个元素，那么第 1 个元素延迟 0 毫秒（因为 i = 0），第 2 个元素延迟 200 毫秒，第 3 个延迟 400 毫秒，依次类推….整个过渡的长度为 200 * 9 + 1000 = 2800 毫秒。
实现简单的动态效果
下面将在 SVG 画布里添加三个圆，圆出现之后，立即启动过渡效果。
第一个圆，要求移动 x 坐标。
var circle1 = svg.append("circle")
.attr("cx", 100)
.attr("cy", 100)
.attr("r", 45)
.style("fill","green");
//在1秒（1000毫秒）内将圆心坐标由100变为300
circle1.transition()
.duration(1000)
.attr("cx", 300);
第二个圆，要求既移动 x 坐标，又改变颜色。
var circle2 = svg.append("circle")
.attr("cx", 100)
.attr("cy", 100)
.attr("r", 45)
.style("fill","green");//与第一个圆一样，省略部分代码
//在1.5秒（1500毫秒）内将圆心坐标由100变为300，
//将颜色从绿色变为红色
circle2.transition()
.duration(1500)
.attr("cx", 300)
.style("fill","red");
第三个圆，要求既移动 x 坐标，又改变颜色，还改变半径。
var circle3 = svg.append("circle")
.attr("cx", 100)
.attr("cy", 100)
.attr("r", 45)
.style("fill","green");
//在2秒（2000毫秒）内将圆心坐标由100变为300
//将颜色从绿色变为红色
//将半径从45变成25
//过渡方式采用bounce（在终点处弹跳几次）
circle3.transition()
.duration(2000)
.ease("bounce")
.attr("cx", 300)
.style("fill","red")
.attr("r", 25);
给柱形图加上动态效果
在上一章完整柱形图的基础上稍作修改，即可做成一个带动态效果的、有意思的柱形图。在添加文字元素和矩形元素的时候，启动过渡效果，让各柱形和文字缓慢升至目标高度，并且在目标处跳动几次。
对于文字元素，代码如下：
.attr("y",function(d){
var min = yScale.domain()[0];
return yScale(min);
})
.transition()
.delay(function(d,i){
return i * 200;
})
.duration(2000)
.ease("bounce")
.attr("y",function(d){
return yScale(d);
});
文字元素的过渡前后，发生变化的是 y 坐标。其起始状态是在 y 轴等于 0 的位置（但要注意，不能在起始状态直接返回 0，要应用比例尺计算画布中的位置）。终止状态是目标值。

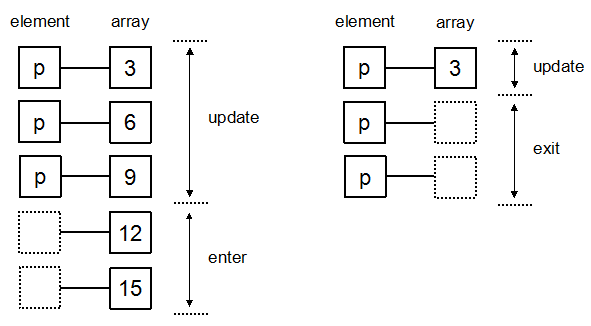

第10章 理解 update()、enter()、exit()
Update、Enter、Exit 是 D3 中三个非常重要的概念，它处理的是当选择集和数据的数量关系不确定的情况。
前几章里，反复出现了形如以下的代码。
svg.selectAll("rect") //选择svg内所有的矩形
.data(dataset) //绑定数组
.enter() //指定选择集的enter部分
.append("rect") //添加足够数量的矩形元素
- update()
当对应的元素正好满足时 （ 绑定数据数量 = 对应元素 )，实际上并不存在这样一个函数，只是为了要与之后的 enter 和 exit 一起说明才想象有这样一个函数。但对应元素正好满足时，直接操作即可，后面直接跟 text ，style 等操作即可。 - enter()

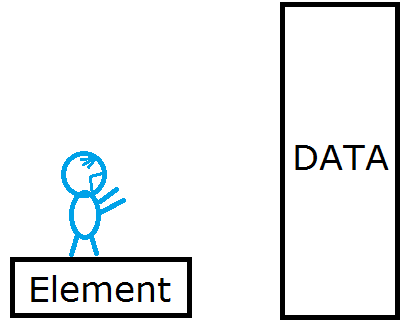

当对应的元素不足时 （ 绑定数据数量 > 对应元素 ），当对应的元素不足时，通常要添加元素，使之与绑定数据的数量相等。后面通常先跟 append 操作。 - exit()
当对应的元素过多时 （ 绑定数据数量 < 对应元素 ），当对应的元素过多时，通常要删除元素，使之与绑定数据的数量相等。后面通常要跟 remove 操作。
第11章 交互式操作
与图表的交互，指在图形元素上设置一个或多个监听器，当事件发生时，做出相应的反应。
什么是交互
交互，指的是用户输入了某种指令，程序接受到指令之后必须做出某种响应。对可视化图表来说，交互能使图表更加生动，能表现更多内容。例如，拖动图表中某些图形、鼠标滑到图形上出现提示框、用触屏放大或缩小图形等等。用户用于交互的工具一般有三种：鼠标、键盘、触屏。
如何添加交互
对某一元素添加交互操作十分简单，代码如下：
var circle = svg.append("circle");
circle.on("click", function(){
//在这里添加交互内容
});
这段代码在 SVG 中添加了一个圆，然后添加了一个监听器，是通过 on() 添加的。在 D3 中，每一个选择集都有 on() 函数，用于添加事件监听器。
on() 的第一个参数是监听的事件，第二个参数是监听到事件后响应的内容，第二个参数是一个函数。
鼠标事件：
- click：鼠标单击某元素时，相当于 mousedown 和 mouseup 组合在一起。
- mouseover：光标放在某元素上。
- mouseout：光标从某元素上移出来时。
- mousemove：鼠标被移动的时候。
- mousedown：鼠标按钮被按下。**
- mouseup：鼠标按钮被松开。**
- dblclick：鼠标双击。**
键盘事件：
- keydown：当用户按下任意键时触发，按住不放会重复触发此事件。该事件不会区分字母的大小写，例如“A”和“a”被视为一致。
- keypress：当用户按下字符键（大小写字母、数字、加号、等号、回车等）时触发，按住不放会重复触发此事件。该事件区分字母的大小写。
- keyup：当用户释放键时触发，不区分字母的大小写。 触屏常用的事件有三个：
当某个事件被监听到时，D3 会把当前的事件存到 d3.event 对象，里面保存了当前事件的各种参数，如果需要监听到事件后立刻输出该事件，可以添加一行代码：
circle.on(“click”, function(){
console.log(d3.event);
});
带有交互的柱形图
将之前的柱形图部分代码修改成如下代码。
var rects = svg.selectAll(".MyRect")
.data(dataset)
.enter()
.append("rect")
.attr("class","MyRect") //把类里的 fill 属性清空
.attr("transform","translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d,i){
return xScale(i) + rectPadding/2;
} )
.attr("y",function(d){
return yScale(d);
})
.attr("width", xScale.rangeBand() - rectPadding )
.attr("height", function(d){
return height - padding.top - padding.bottom - yScale(d);
})
.attr("fill","steelblue") //填充颜色不要写在CSS里
.on("mouseover",function(d,i){
d3.select(this)
.attr("fill","yellow");
})
.on("mouseout",function(d,i){
d3.select(this)
.transition()
.duration(500)
.attr("fill","steelblue");
});
这段代码添加了鼠标移入（mouseover），鼠标移出（mouseout）两个事件的监听器。监听器函数中都使用了 d3.select(this)，表示选择当前的元素，this 是当前的元素，要改变响应事件的元素时这么写就好。
mouseover 监听器函数的内容为：将当前元素变为黄色
mouseout 监听器函数的内容为：缓慢地将元素变为原来的颜色（蓝色）

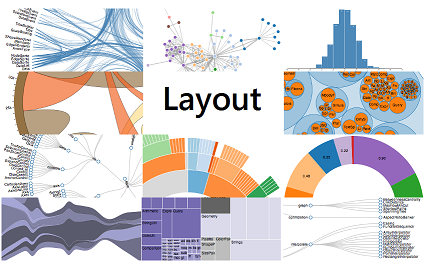

第12章 布局
布局，可以理解成 “制作常见图形的函数”，有了它制作各种相对复杂的图表就方便多了。
布局是什么
布局，英文是 Layout。从字面看，可以想到有“决定什么元素绘制在哪里”的意思。布局是 D3 中一个十分重要的概念。D3 与其它很多可视化工具不同，相对来说较底层，对初学者来说不太方便，但是一旦掌握了，就比其他工具更加得心应手。下图展示了 D3 与其它可视化工具的区别：
如何理解布局

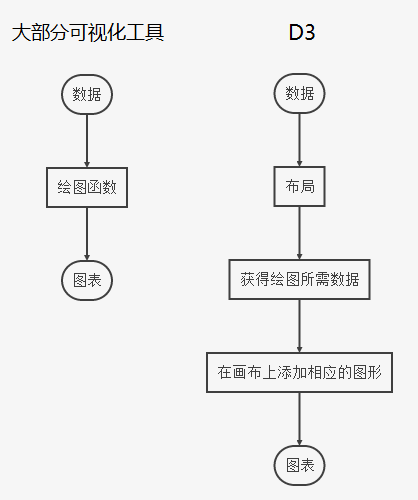

从上面的图可以看到，布局的作用是：将不适合用于绘图的数据转换成了适合用于绘图的数据。因此，为了便于初学者理解，将布局的作用解释成：数据转换。
布局有哪些

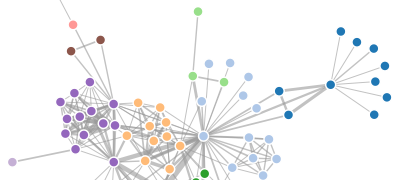

D3 总共提供了 12 个布局：饼状图（Pie）、力导向图（Force）、弦图（Chord）、树状图（Tree）、集群图（Cluster）、捆图（Bundle）、打包图（Pack）、直方图（Histogram）、分区图（Partition）、堆栈图（Stack）、矩阵树图（Treemap）、层级图（Hierarchy）。
12 个布局中，层级图（Hierarchy）不能直接使用。集群图、打包图、分区图、树状图、矩阵树图是由层级图扩展来的。如此一来，能够使用的布局是 11 个（有 5 个是由层级图扩展而来）。这些布局的作用都是将某种数据转换成另一种数据，而转换后的数据是利于可视化的。

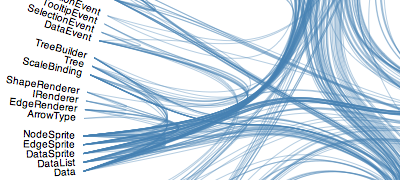

- Bundle —捆图
- Chord — 弦图
- Cluster — 集群图
- Force —力学图、力导向图
- Histogram —- 直方图（数据分布图）

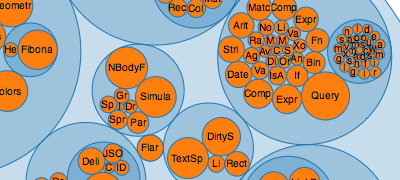

- Pack —- 打包图

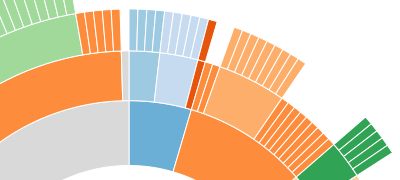

- Partition —- 分区图

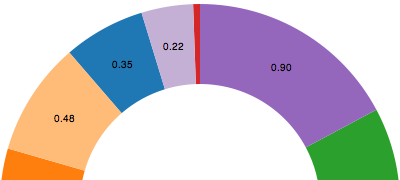

- Pie —- 饼状图
- Stack —- 堆栈图
- Tree —- 树状图

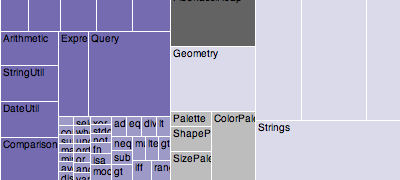

- Treemap —- 矩阵树图

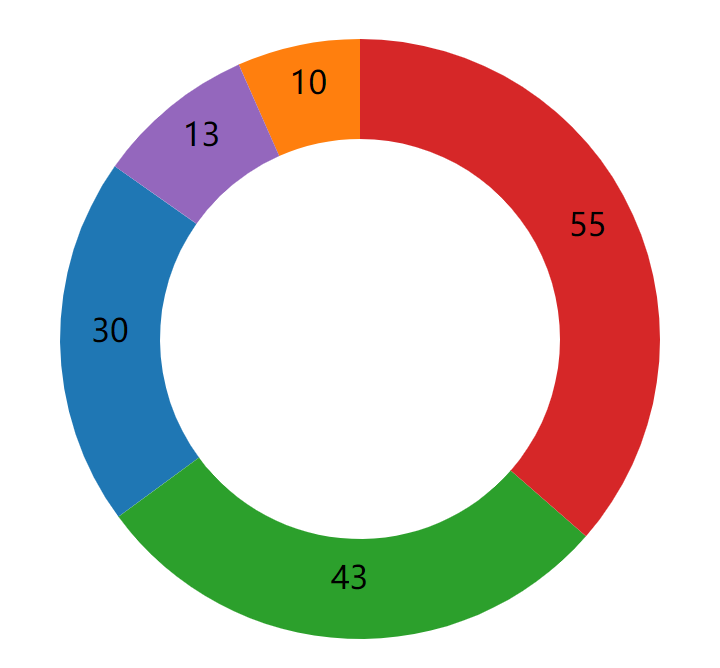

第13章 饼状图
本章制作一个饼状图。在布局的应用中，最简单的就是饼状图，通过本文你将对布局有一个初步了解。
数据
假设有如下数据，需要可视化：
var dataset = [ 30 , 10 , 43 , 55 , 13 ];
这样的值是不能直接绘图的。例如绘制饼状图的一个部分，需要知道一段弧的起始角度和终止角度，这些值都不存在于数组 dataset 中。因此，需要用到布局，布局的作用就是计算出适合于作图的数据。
布局（数据转换）
定义一个布局，
var pie = d3.layout.pie();
返回值赋给变量 pie，此时 pie 可以当做函数使用。
var piedata = pie(dataset);
将数组 dataset 作为 pie() 的参数，返回值给 piedata。如此一来，piedata 就是转换后的数据。
绘制图形
为了根据转换后的数据 piedata 来作图，还需要一样工具：生成器。SVG 有一个元素，叫做路径 path，是 SVG 中功能最强的元素，它可以表示其它任意的图形。顾名思义，路径元素就是通过定义一个段“路径”，来绘制出各种图形。但是，路径是很难计算的，通过布局转换后的数据 piedata 仍然很难手动计算得到路径值。为我们完成这项任务的，就是生成器。
这里要用到的叫做弧生成器，能够生成弧的路径，因为饼图的每一部分都是一段弧。
var outerRadius = 150; //外半径
var innerRadius = 100; //内半径，为0则中间没有空白
var arc = d3.svg.arc() //弧生成器
.innerRadius(innerRadius) //设置内半径
.outerRadius(outerRadius); //设置外半径
弧生成器返回的结果赋值给 arc。此时，arc 可以当做一个函数使用，把 piedata 作为参数传入，即可得到路径值。接下来，可以在 SVG 中添加图形元素了。先在 svg 里添加足够数量（5个）个分组元素（g），每一个分组用于存放一段弧的相关元素。
var arcs = svg.selectAll("g")
.data(piedata)
.enter()
.append("g")
.attr("transform","translate("+ (width/2) +","+ (width/2) +")");
接下来对每个 g 元素，添加 path 。
arcs.append("path")
.attr("fill",function(d,i){
return color(i);
})
.attr("d",function(d){
return arc(d); //调用弧生成器，得到路径值
});
因为 arcs 是同时选择了 5 个 g 元素的选择集，所以调用 append(“path”) 后，每个 g 中都有 path 。路径值的属性名称是 d，调用弧生成器后返回的值赋值给它。要注意，arc(d) 的参数 d 是被绑定的数据。
另外，color 是一个颜色比例尺，它能根据传入的索引号获取相应的颜色值，定义如下。
var color = d3.scale.category10(); //有十种颜色的颜色比例尺
然后在每一个弧线中心添加文本。
arcs.append("text")
.attr("transform",function(d){
return "translate(" + arc.centroid(d) + ")";
})
.attr("text-anchor","middle")
.text(function(d){
return d.data;
});
arc.centroid(d) 能算出弧线的中心。要注意，text() 里返回的是 d.data ，而不是 d 。因为被绑定的数据是对象，里面有 d.startAngle、d.endAngle、d.data 等，其中 d.data 才是转换前的整数的值。

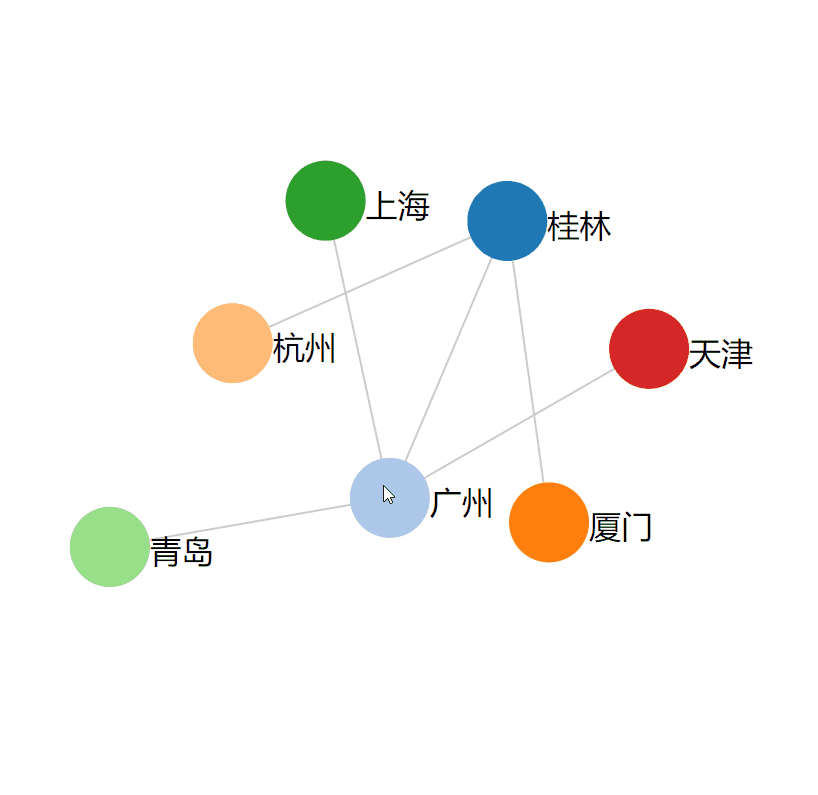

第14章 力导向图
力导向图（Force-Directed Graph），是绘图的一种算法。在二维或三维空间里配置节点，节点之间用线连接，称为连线。各连线的长度几乎相等，且尽可能不相交。节点和连线都被施加了力的作用，力是根据节点和连线的相对位置计算的。根据力的作用，来计算节点和连线的运动轨迹，并不断降低它们的能量，最终达到一种能量很低的安定状态。
数据
初始数据如下：
var nodes = [ { name: "桂林" }, { name: "广州" },
{ name: "厦门" }, { name: "杭州" },
{ name: "上海" }, { name: "青岛" },
{ name: "天津" } ];
var edges = [ { source : 0 , target: 1 } , { source : 0 , target: 2 } ,
{ source : 0 , target: 3 } , { source : 1 , target: 4 } ,
{ source : 1 , target: 5 } , { source : 1 , target: 6 } ];
布局（数据转换）
定义一个力导向图的布局如下。
var force = d3.layout.force()
.nodes(nodes) //指定节点数组
.links(edges) //指定连线数组
.size([width,height]) //指定作用域范围
.linkDistance(150) //指定连线长度
.charge([-400]); //相互之间的作用力
然后，使力学作用生效：
force.start(); //开始作用
绘制
有了转换后的数据，就可以作图了。分别绘制三种图形元素：
line，线段，表示连线。
circle，圆，表示节点。
text，文字，描述节点。
代码如下：
//添加连线
var svg_edges = svg.selectAll("line")
.data(edges)
.enter()
.append("line")
.style("stroke","#ccc")
.style("stroke-width",1);
var color = d3.scale.category20();
//添加节点
var svg_nodes = svg.selectAll("circle")
.data(nodes)
.enter()
.append("circle")
.attr("r",20)
.style("fill",function(d,i){
return color(i);
})
.call(force.drag); //使得节点能够拖动
//添加描述节点的文字
var svg_texts = svg.selectAll("text")
.data(nodes)
.enter()
.append("text")
.style("fill", "black")
.attr("dx", 20)
.attr("dy", 8)
.text(function(d){
return d.name;
});
调用 call( force.drag ) 后节点可被拖动。force.drag() 是一个函数，将其作为 call() 的参数，相当于将当前选择的元素传到 force.drag() 函数中。
最后，还有一段最重要的代码。由于力导向图是不断运动的，每一时刻都在发生更新，因此，必须不断更新节点和连线的位置。力导向图布局 force 有一个事件 tick，每进行到一个时刻，都要调用它，更新的内容就写在它的监听器里就好。
force.on("tick", function(){ //对于每一个时间间隔
//更新连线坐标
svg_edges.attr("x1",function(d){ return d.source.x; })
.attr("y1",function(d){ return d.source.y; })
.attr("x2",function(d){ return d.target.x; })
.attr("y2",function(d){ return d.target.y; });
//更新节点坐标
svg_nodes.attr("cx",function(d){ return d.x; })
.attr("cy",function(d){ return d.y; });
//更新文字坐标
svg_texts.attr("x", function(d){ return d.x; })
.attr("y", function(d){ return d.y; });
});

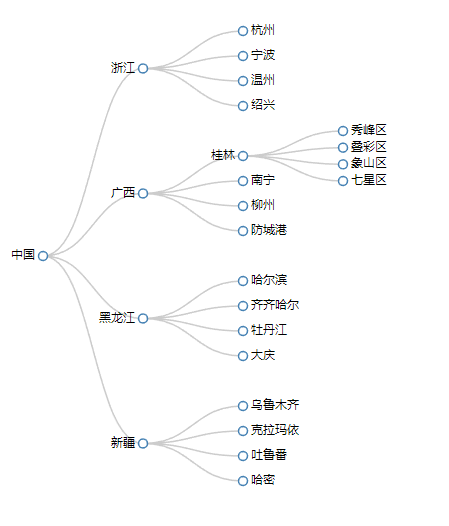

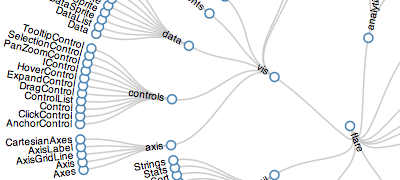

第15章 树状图
树状图，可表示节点之间的包含与被包含关系。
现有数据如下：
{
"name":"中国",
"children":
[
{
"name":"浙江" ,
"children":
[
{"name":"杭州" },
{"name":"宁波" },
{"name":"温州" },
{"name":"绍兴" }
]
},
{
"name":"广西" ,
"children":
[
{
"name":"桂林",
"children":
[
{"name":"秀峰区"},
{"name":"叠彩区"},
{"name":"象山区"},
{"name":"七星区"}
]
},
{"name":"南宁"},
{"name":"柳州"},
{"name":"防城港"}
]
},
{
"name":"黑龙江",
"children":
[
{"name":"哈尔滨"},
{"name":"齐齐哈尔"},
{"name":"牡丹江"},
{"name":"大庆"}
]
},
{
"name":"新疆" ,
"children":
[
{"name":"乌鲁木齐"},
{"name":"克拉玛依"},
{"name":"吐鲁番"},
{"name":"哈密"}
]
}
]
}
这段数据表示：“中国 – 省份名 – 城市名”的包含于被包含关系。
搭建HTTP服务器(解决Chrome无法读取本地文件)
1.安装Node
2.npm install http-server -g
3.目录下执行 http-server -c-1
4.localhost:8080/xxxx.html
布局（数据转换）
定义一个集群图布局：
var tree = d3.layout.tree()
.size([width, height-200]) //设定尺寸
.separation(function(a, b) { return (a.parent == b.parent ? 1 : 2); });//设定节点之间的间隔
接下来，转换数据：
d3.json("city_tree.json", function(error, root) {
var nodes = tree.nodes(root);
var links = tree.links(nodes);
console.log(nodes);
console.log(links);
}
绘制
D3 已经基本上为我们准备好了绘制的函数：d3.svg.diagonal() 。这是一个对角线生成器，只需要输入两个顶点坐标，即可生成一条贝塞尔曲线。
创建一个对角线生成器：
var diagonal = d3.svg.diagonal()
.projection(function(d) { return [d.y, d.x]; });
projection() 是一个点变换器，默认是 [ d.x , d.y ]，即保持原坐标不变，如果写成 [ d.y , d.x ] ，即是说对任意输入的顶点，都交换 x 和 y 坐标。
绘制连线时，使用方法如下：
var link = svg.selectAll(".link")
.data(links)
.enter()
.append("path")
.attr("class", "link")
.attr("d", diagonal); //使用对角线生成器
样式
.node circle {
fill:#FFF;
stroke: steelblue;
stroke-width: 1.5px;
}
.node {
font: 12px sans-serif;
}
.link {
fill: none;
stroke: #ccc;
stroke-width: 1.5px;
}

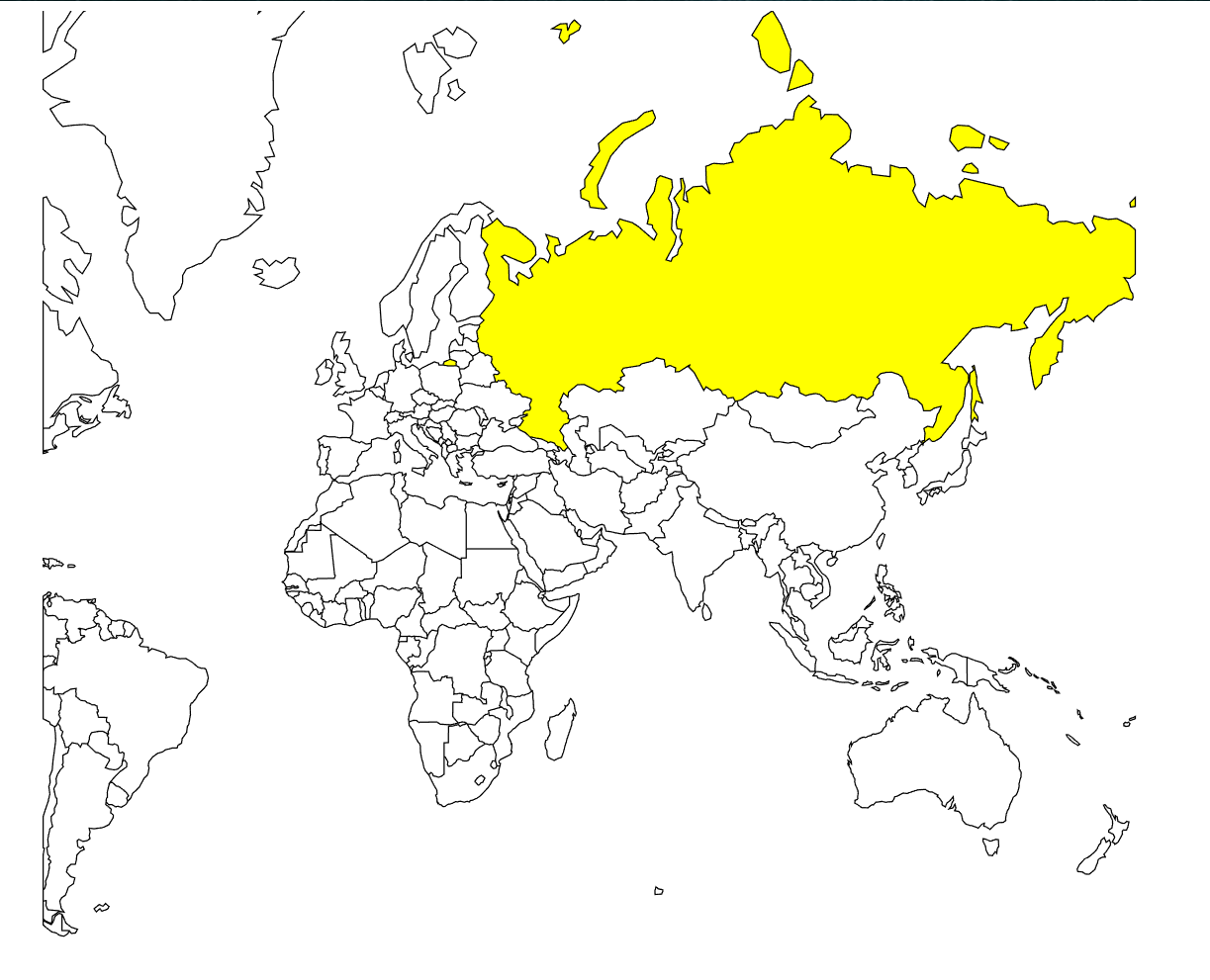

第16章 地图可视化
在数据可视化中，地图是很重要的一部分。很多情况会与地图有关联，如中国各省的人口多少，GDP多少等，都可以和地图联系在一起。
D3地图绘制
制作地图需要 JSON 文件，将 JSON 的格式应用于地理上的文件，叫做 GeoJSON 文件。
- 投影函数
var projection = d3.geo.mercator()//投影函数
.center([107, 31])//设定地图的中心位置--经度和纬度
.scale(850)//设定放大的比例
.translate([width/2, height/2]);//设定平移
由于 GeoJSON 文件中的地图数据，都是经度和纬度的信息。它们都是三维的，而要在网页上显示的是二维的，所以要设定一个投影函数来转换经度纬度。如上所示，使用 d3.geo.mercator() 的投影方式。
- 地理路径生成器
为了根据地图的地理数据生成 SVG 中 path 元素的路径值，需要用到 d3.geo.path()，称为地理路径生成器。
var path = d3.geo.path()
.projection(projection);
projection() 是设定生成器的投影函数，把上面定义的投影传入即可。
- 加载文件并绘制地图
d3.json("world.json", function(error, root) {
if (error)
return console.error(error);
console.log(root.features);
svg.selectAll("path")
.data( root.features )
.enter()
.append("path")
.attr("stroke","#000")
.attr("stroke-width",1)
.attr("fill", function(d,i){
return color(i);
})
.attr("d", path ) //使用地理路径生成器
.on("mouseover",function(d,i){
d3.select(this)
.attr("fill","yellow");
})
.on("mouseout",function(d,i){
d3.select(this)
.attr("fill",color(i));
});
});
其他开源地图
学习D3的站点
建议
- 多看
- 多练
- 多想
原网址: 访问
创建于: 2023-01-12 16:51:13
目录: default
标签: 无
未标明原创文章均为采集，版权归作者所有，转载无需和我联系，请注明原出处，南摩阿彌陀佛，知识，不只知道，要得到
最新评论
