本系列 D3.js 数据可视化文章是古柳按照自己想写的逻辑来写的，可能和网上的教程都不太一样，至于会写多少篇、写成什么样，古柳也完全心里没数，虽然是奔着初学者也能轻松看懂的目标去的，但真的大家看完觉得有什么感受，古柳也不清楚，所以希望大家多多反馈，后续文章能改进的也继续改进，并且有机会的话基于这个系列再出个视频教程，但那是后话了。
配套代码和用到的数据都会开源到这个仓库，欢迎大家 Star，其他有任何问题可以群里交流：
DesertsX/d3-tutorialgithub.com/DesertsX/d3-tutorial
前言

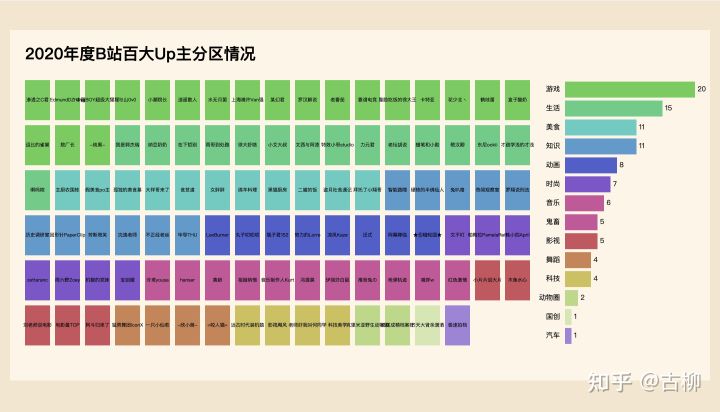

上一篇文章「手把手带你上手D3.js数据可视化系列（三）- 牛衣古柳 - 2021.08.20」里，古柳基于爬取的真实数据，带大家用 D3.js 简单实现了个可视化效果，照理可以继续讲下如何给矩形添加鼠标事件来显示与隐藏 tooltip 提示框以展示每个 Up 的相关信息、或者给图例添加点击事件来显示特定分区的 Up 主等等。但可能本身可视化效果没有多好，就懒得加这些内容。

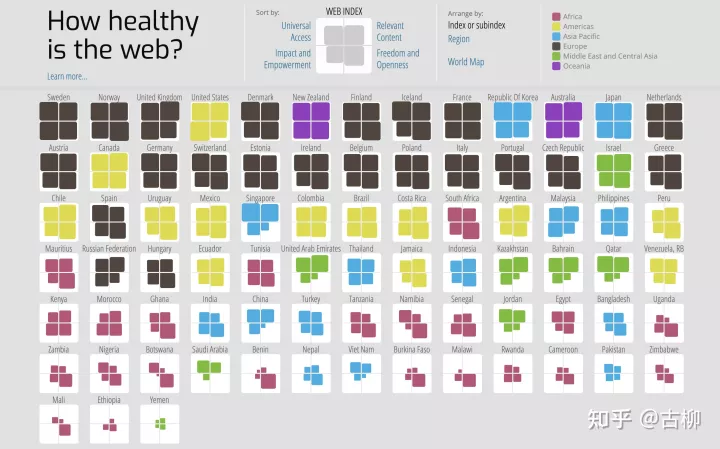

原本这篇文章是想带大家实现 How healthy is the web? 这个作品的效果(非完整效果)，但古柳觉得有必要先讲些可能用到的知识点，以及前几篇还没来得及讲到的内容。先过一遍基础、有些准备后再去讲解实现会比较好。
链接：https://www.torre.nl/webindex/#top
碰上合适的作品然后讲些相关的实现方式，实战中边教边练，以免大家学了一堆基础知识，等到真要复现作品时又下不了手、要踩很多坑。
打个组后统一移动
上一篇文章里讲到，可以用 g 元素对可视化里不同区域进行打组以便区分；其实 g 元素还有一个妙用，就是对一些元素打组后方便统一移动，然后每个组内的元素的坐标就可以用相对坐标来简单设置。怎么个简单法，看看下面的例子就知道了。
基本代码结构
基本代码结构没啥好说的，和之前的差不多。设置 svg 画布宽高和背景色；简单构造数组数据 dataset，即 [0, 1, 2, 3, 4, 5]。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta name="referrer" content="no-referrer">
<title>手把手带你上手D3.js数据可视化系列（四）- 古柳</title>
<style>
* {
margin: 0;
padding: 0;
}
html,
body {
overflow: hidden;
}
</style>
</head>
<body>
<div id="chart"></div>
<script src="./d3.js"></script>
<script>
function drawChart() {
const dataset = d3.range(6)
const svg = d3.select('#chart')
.append('svg')
.attr('width', window.innerWidth)
.attr('height', window.innerHeight)
.style('background-color', '#FEF5E5')
}
drawChart()
</script>
</body>
</html>绑定数据绘制元素
方式1：土方法

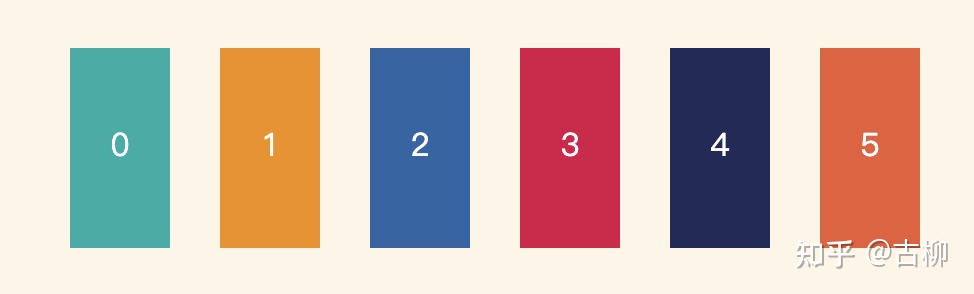

首先，按照前几篇文章里教的方法，在画布上绘制一组矩形和文字，并且文字居中在矩形中心，这里还是用 .selectAll('rect').data(dataset).join('rect') 这样的步骤绘制需要的元素。绘制矩形时是设置左上角坐标，画完矩形，文字居中就是再加上矩形宽高的一半。
const colors = ['#00AEA6', '#F28F00', '#2965A7', '#DB0047', '#242959', '#EB5C36']
const rectWidth = 50
const rectHeight = 100
const radius = rectWidth / 2 - 10
// 方式1
const group1 = svg.append('g')
const rects = group1.selectAll('rect')
.data(dataset)
.join('rect')
.attr('x', d => 150 + d * 75)
.attr('y', 50)
.attr('width', rectWidth)
.attr('height', rectHeight)
.attr('fill', d => colors[d])
const text = group1.selectAll('text')
.data(dataset)
.join('text')
.attr('x', d => 150 + d * 75 + rectWidth / 2)
.attr('y', 50 + rectHeight / 2)
.text(d => d)
.attr('fill', '#fff')
.style('text-anchor', 'middle')
.style('dominant-baseline', 'middle')

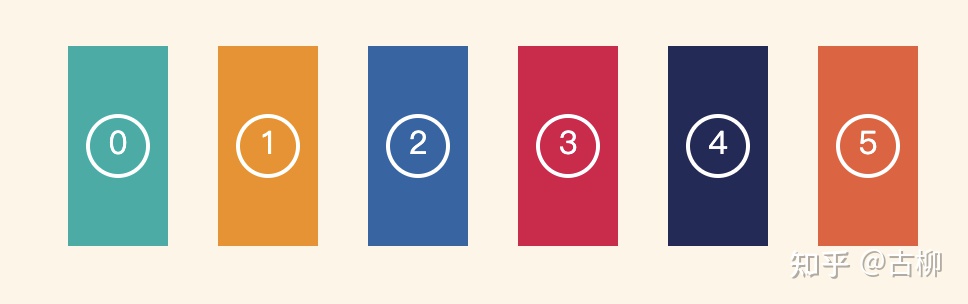

这里顺带介绍下如何绘制圆圈/circle，也很简单，只需设置圆心坐标 cx/cy 和半径 r，和文字的坐标一致均是再加上矩形宽高的一半（rect 的 x/y 是左上角顶点的坐标而不是中心的坐标，注意区分），然后 fill 填充颜色为透明，stroke 描边颜色为白色且宽度为 2px 即可。后面填充、描边等属性其他 svg 元素也都有。
const circles = group1.selectAll('circle')
.data(dataset)
.join('circle')
.attr('cx', d => 150 + d * 75 + rectWidth / 2)
.attr('cy', d => 50 + rectHeight / 2)
.attr('r', radius)
.attr('fill', 'transparent')
.attr('stroke', '#fff')
.attr('stroke-width', 2)

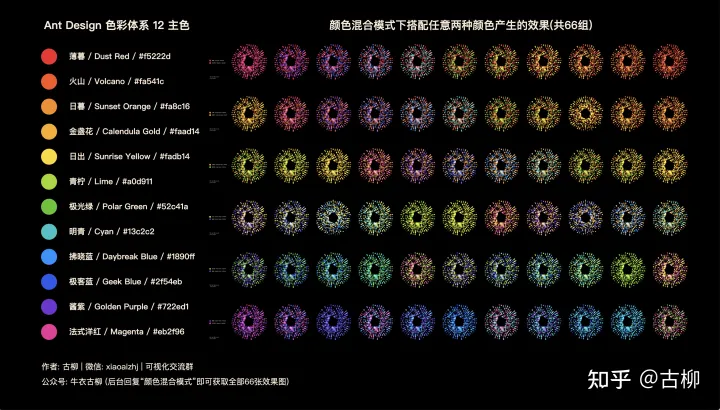

需要注意下绘制顺序，后绘制的元素会覆盖遮挡在先绘制的元素上，假如矩形是最后绘制的，那么圆圈和文字被遮挡后就看不到了。当然遮挡后也可以通过开起颜色混合模式进行解决，很快就会带大家实现「一场因颜色混合模式而开启的视觉盛筵！- 牛衣古柳 - 2021.03.29」一文的效果。
方式2：更优雅的实现
但上面的绘制方式很繁琐，首先每次都需要通过 .data(dataset) 重复绑定数据到想绘制的元素上，而且每类元素的坐标都是按基于画布左上角的绝对坐标来设置的，写起来很麻烦，修改起来也很不方便。
这时候就可以用到开头提到的 g 元素打组的方法；其实当一条数据会用来绘制多种元素时都可以考虑这一方法。

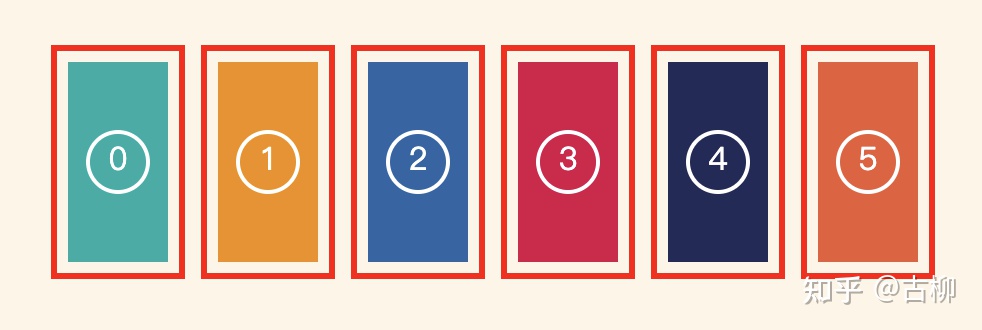

具体就是这次把数据绑定到 g 元素上，依旧是这样三步骤.selectAll('g').data(dataset).join('g')；并且和上面 rect 一样放置到相应位置上，不过这里是通过 transform 属性进行设置。注意这里 group2 是为了和方式1里的 group1 一样都保留下来，方便大家比较，所以先平移到下方以便绘制时重叠；至于水平的 150px 像素是 group2 先统一平移还是在每个 g 元素里分别加上，两者都可以。
// 方式2
const group2 = svg.append('g')
// .attr('transform', 'translate(0, 200)')
.attr('transform', 'translate(150, 200)')
const groups = group2.selectAll('g')
.data(dataset)
.join('g')
// .attr('transform', d => `translate(${150 + d * 75}, 0)`)
.attr('transform', d => `translate(${d * 75}, 0)`)
这时候在每个 g 元素里直接通过 append 添加需要的元素就行，由于此时每个元素的坐标都是基于各自 g 元素的，所以只需写相对坐标、进行相对偏移即可。
比如这里 rect 的 x/y 其实就是 0/0，因为默认就是 0/0，所以可以不用写，而 text 和 circle 也只需直接定位到矩形宽高的一半位置即可。
而属性的设置如果需要用到绑定的数据，也和以前一样通过回调函数的方式即可，比如 d => colors[d]，这里会自动按数据绑定的顺序取到相应的每条数据。
groups.append('rect')
.attr('width', rectWidth)
.attr('height', rectHeight)
.attr('fill', d => colors[d])
groups.append('text')
.attr('x', rectWidth / 2)
.attr('y', rectHeight / 2)
.text(d => d)
.attr('fill', '#fff')
.style('text-anchor', 'middle')
.style('dominant-baseline', 'middle')
groups.append('circle')
.attr('cx', rectWidth / 2)
.attr('cy', rectHeight / 2)
.attr('r', radius)
.attr('fill', 'transparent')
.attr('stroke', '#fff')
.attr('stroke-width', 2)

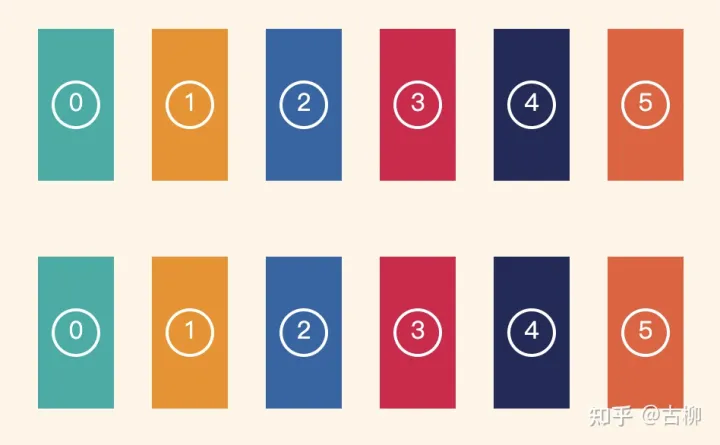

相比之下，方式2的写法简单了多少已经不言自明。

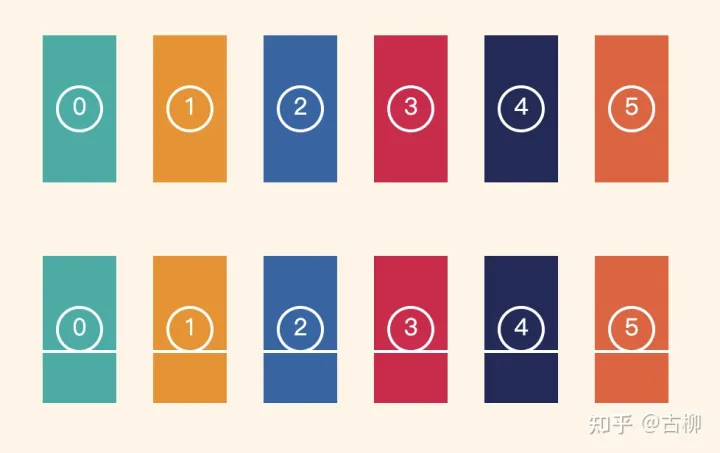

既然那么简单，就再多画些之前没画过的元素，这里顺带再介绍下如何绘制 line 线段，同样很简单，只需要设置起点终点的坐标 (x1, y1) 和 (x2, y2)，比如这里在圆圈底部画条和矩形宽度等长的水平线段，同样是相对坐标，很方便就能写出。
groups.append('line')
.attr('x1', 0)
.attr('y1', rectHeight / 2 + radius)
.attr('x2', rectWidth)
.attr('y2', rectHeight / 2 + radius)
.attr('stroke', '#fff')
.attr('stroke-width', 2)
基于某属性的数值大小绘制不同数量的 svg 元素
接下来讲个一般来说不太会那么早出现，甚至挺多教程里不一定会涉及，但其实古柳觉得还挺有用的知识点。
在将数据里的各种属性映射到视觉元素时，除了常见的映射成 x/y 坐标、颜色等之外，有时也会将某一维属性里的数值以 svg 元素数量多少的形式进行展示。

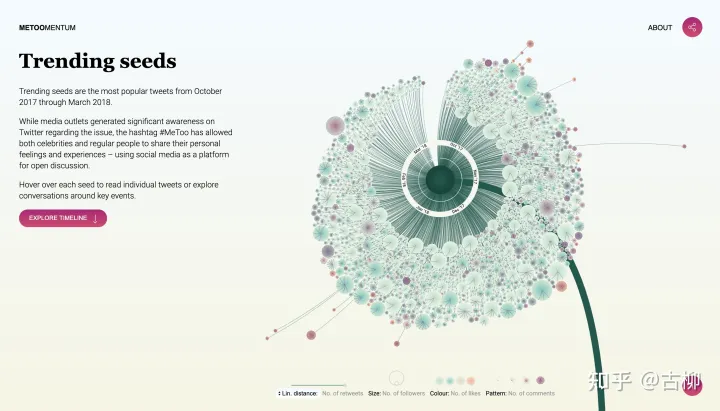

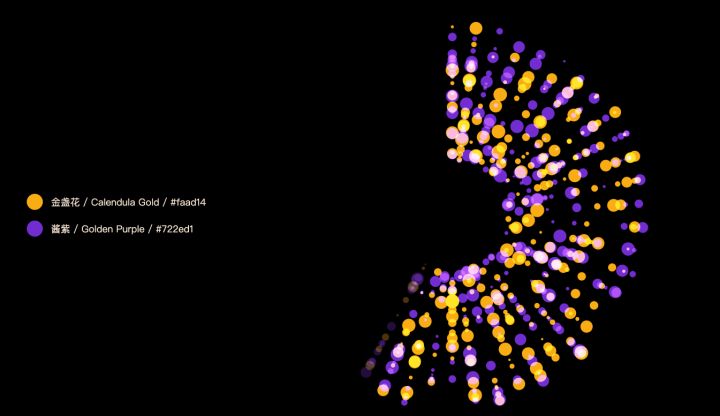

比如在 MeToomentum 项目里的 Trending seeds 作品里，一条条推特上 #MeToo 标签下的推文以一个个蒲公英种子(即小圆圈)进行表示：种子离中心的距离和转推数相关；种子的大小表示发推文的用户被关注人数的多少；种子的四种颜色表示推文获得的赞同数；种子上的条纹则表示推文获得的评论数，相关阅读：「MeToomentum 可视化作品复现系列文章(一) - 牛衣古柳 2020.10.16」
将一条条推文数据绘制成一个个圆圈想来大家都不陌生了（当然数据属性如何映射还有些地方没讲过，但绑定数据绘制圆圈的三步骤和之前都是一样），但这里如何根据评论数多少绘制数量不一的“条纹”/曲线，其实值得单独拎出来讲讲。

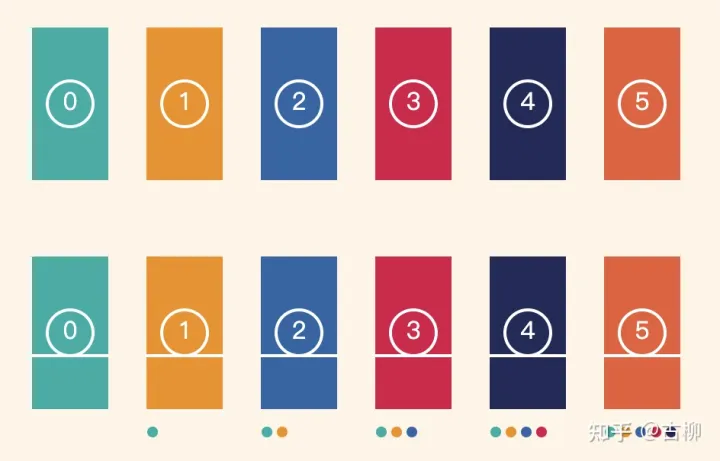

这里还是以本次简单构造的 dataset 数据集 [0, 1, 2, 3, 4, 5] 来演示如何在每组里添加与数值相等数量的小圆圈。
不完美的方式1
前面讲到在每个 g 元素里添加一个元素时直接用 append() 即可，如何想添加多个元素，同样需要用 .selectAll('circle').data(data).join('circle') 这样的方式，只不过这里需要用之前 g 元素绑定的数据，即 dataset 里的每一项，来另外构造一个个新的数组数据集，由于每个新数据集长度不同，所以这里也会添加上数量不同的圆圈，注意这里加了 class 以便和前面绘制的文字外的一圈圆圈区分来，不至于选中那个圆圈。
groups.selectAll('circle.dot')
.data(d => d3.range(d))
.join('circle')
.attr('class', 'dot')
.attr('cx', (d, i) => 3.5 + i * 10)
.attr('cy', rectHeight + 15)
.attr('r', 3.5)
.attr('fill', d => colors[d])
需要注意的事这里虽然有很多回调函数，但是 .data(d => d3.range(d)) 和后面的含义并不一样，这里的 d 是 dataset 里的每一项，假如 d 是 3，则会构造出新数组 [0, 1, 2]，接着新数据集会绑定到小圆圈上，最后属性设置时如 (d, i) => 4 + i * 10 里的 d,i 就是新数组里的每项和索引。
但这里有个问题，假如想把小圆圈的颜色填充成和每个 g 里矩形颜色一致时是无法实现的。因为这需要知道最初 dataset 里的每一项数据，而构造出来的新数组里的每一项是无法知道最初的数据，比如新数组 [0, 1, 2] 里每一项没法知道最初的 d 是 3，也就是新数组的长度，所以这里小圆圈只能简单填充成不同颜色。
改进后的方式2
有一种解决办法是，把构造的新数组里每项改成对象格式，并且把最初的原始数据项 d 给带上，这时新数组不再是 [0, 1, 2]，而变成了下面注释的格式。
groups.selectAll('circle.dot')
.data(d => {
return d3.range(d).map(item => ({
dot: item,
count: d
}))
})
.join('circle')
.attr('class', 'dot')
.attr('cx', (d, i) => rectWidth / (d.count + 1) * (i + 1))
.attr('cy', rectHeight + 15)
.attr('r', 3.5)
.attr('fill', d => colors[d.count])
// 新数组
// [
// { dot: 0, count: 3 },
// { dot: 1, count: 3 },
// { dot: 2, count: 3 }
// ]

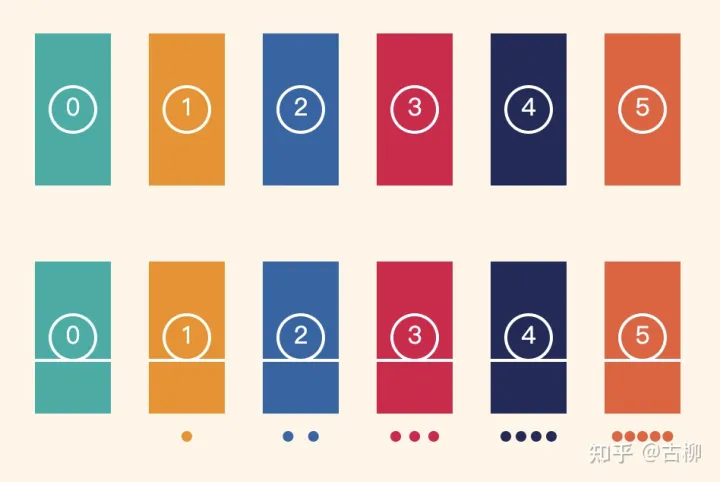

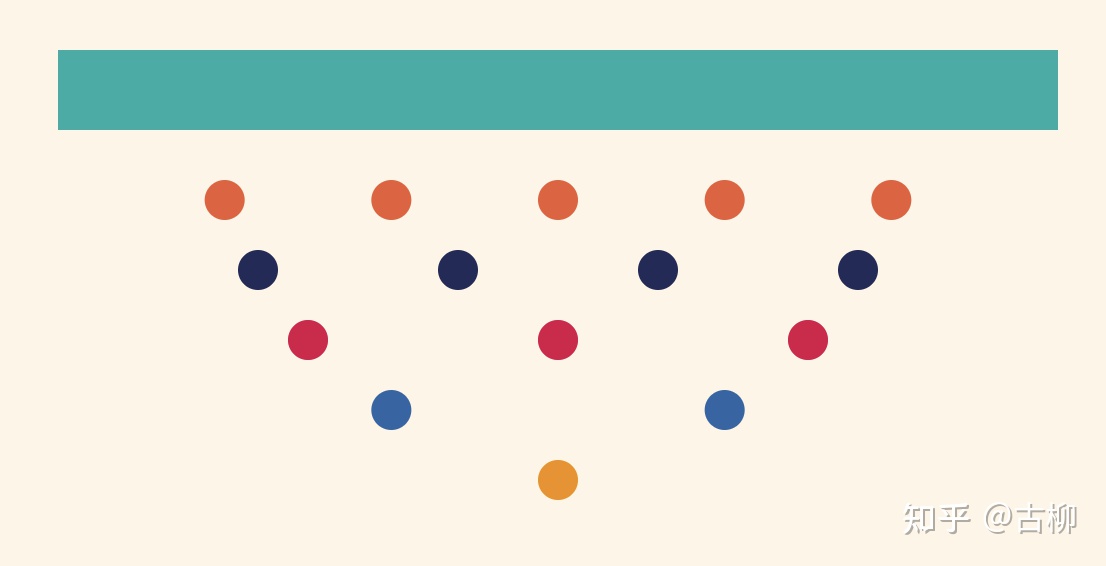

这时候绘制的小圆圈不仅能填充成统一对应的颜色，而且还能采取平均分布在下方宽度上，因为这里也会用到每组里圆圈个数。采用平均分布而不是每组里从左到右间隔排列，也更好看些。平分的公式并不难可以自行理解下，就不过多解释了。
上面的实现方式也是 How healthy is the web? 作品源码里绘制每个国家的4个指数对应的矩形时采用的方式。这里一个国家一条数据，一个数据一个 g 元素，由于g元素里有4个矩形，所以也会从一条数据里提取出4个指数数值组成新数组数据以便分别绘制4个矩形元素，具体实现方式后续会介绍。
链接：https://www.torre.nl/webindex/#top
现学现卖的方式3
扯回来，绘制上述小圆圈的方法不止一种，哪怕用 forEach() 遍历初始数据来生成新数组然后绘制圆圈也不是不行，虽然并不推荐。
还有一种方法是古柳此前自己虽然没用过，但在各种作品的源码曾多次见过，不过一直没了解过用法，这次也是趁这个机会看了下官方文档说明，感觉能用上，就现学现卖介绍下。

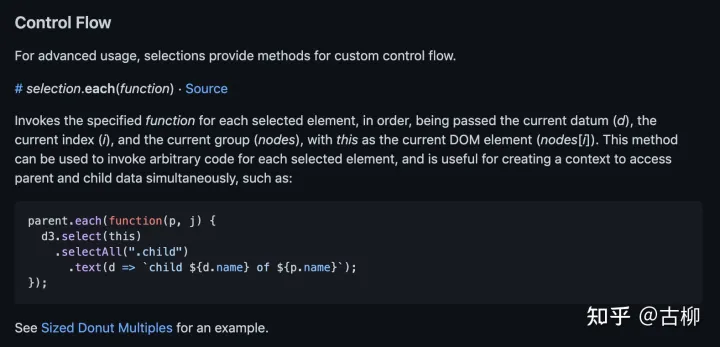

链接：https://github.com/d3/d3-selection#selection_each
这里的英文就不翻译了，其实还是针对之前的“痛点”，使用 .each() 后就能同时访问到最初数据和新数据集里的每项数据，access parent and child data simultaneously，其中 .each() 里的回调函数和之前的回调函数的参数一样，常用的就是绑定的数据项和索引，只不过这里是最初绑定的数据，而函数里可以再生成新数据集并进行绑定和绘制元素，此时设置属性时就能同时使用父数据 item 和子数据 d。
注意 .each() 的回调函数不能用箭头函数，否则函数里 this 指向会变成 window，而不再是当前节点，具体可搜 JavaScript 里的 this 指向相关内容进行了解。
groups.each(function (item, index) {
console.log(item, index, this)
d3.select(this)
.selectAll('circle.dot')
.data(d3.range(item))
.join('circle')
.attr('class', 'dot')
.attr('cx', (d, i) => rectWidth / (item + 1) * (i + 1))
.attr('cy', rectHeight + 15)
.attr('r', 3.5)
.attr('fill', colors[item])
})
这种方式应该是最推荐的，虽然古柳还用的不多，没什么心得。但总之这里就是和大家介绍了下当数据里有一个属性是数值格式，且打算用 svg 元素数量来表示时就可以用到这里介绍的方法。其实有点嵌套数据一层层往里绘制的感觉。
文章也不短了，原本还想简单讲讲如何给每个 g 元素添加事件交互。并且用上篇文章里的b站up主数据做个简单效果，即点击后按不同属性排序然后变换位置的效果，但来不及讲了，还是留下一篇再介绍。
00:04
照例
最后多多交流，对本文任何地方有疑惑的可以群里提问。
