Mac mini 2014【拆解】【清灰】【CPU更换硅脂】详细记录
2020-03-29 22:46:15 46点赞 197收藏 45评论
之前
此次给Mac mini换硅脂的历程，还得从之前po主给10年老本Acer4745G做BGA后买了一管硅脂说起，之前那篇文章那是相当的硬核，建议看官们不要错过：
[
文章
【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录
纯洁的小邪恶
19-09-22
391
](https://post.smzdm.com/p/amm09qwz/)

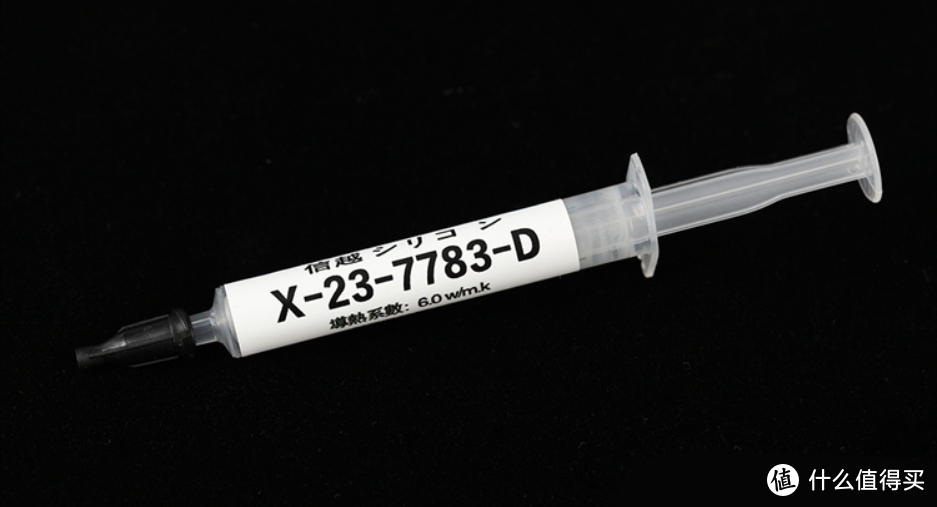

当时拍了个1.5g的信越7783硅脂，等了两天发现物流没动静后反馈店家，后面又等了两天竟然收到了3g一管7783
，白嫖1.5g，奥利给！

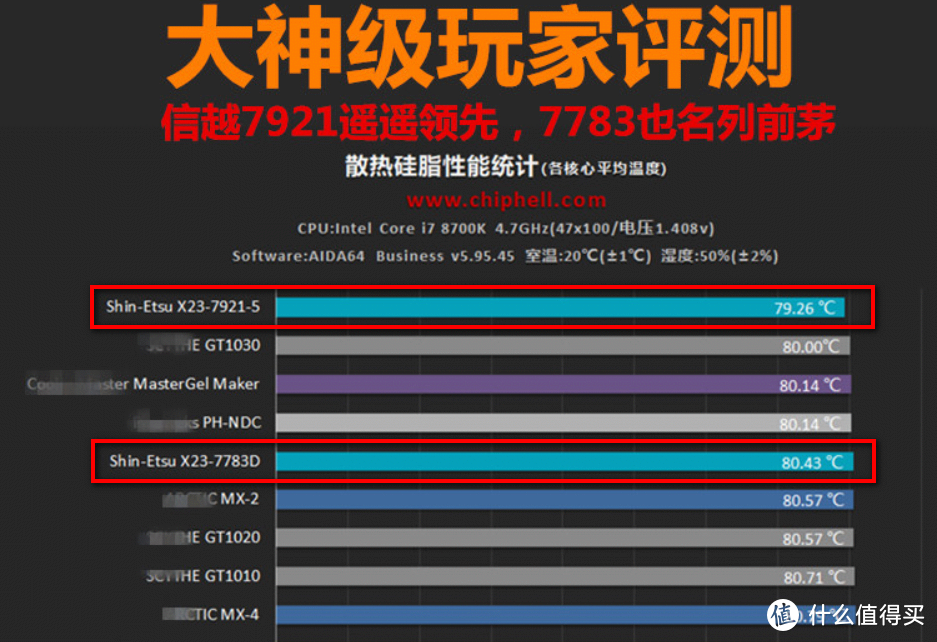

说到信越，其实还有一款7921比7783更好，没选7921因为po主觉得7783性价比更高，当然此文并不涉及7783硅脂的使用效果，纯粹只是分享给Mac mini换硅脂的过程，请看官注意！

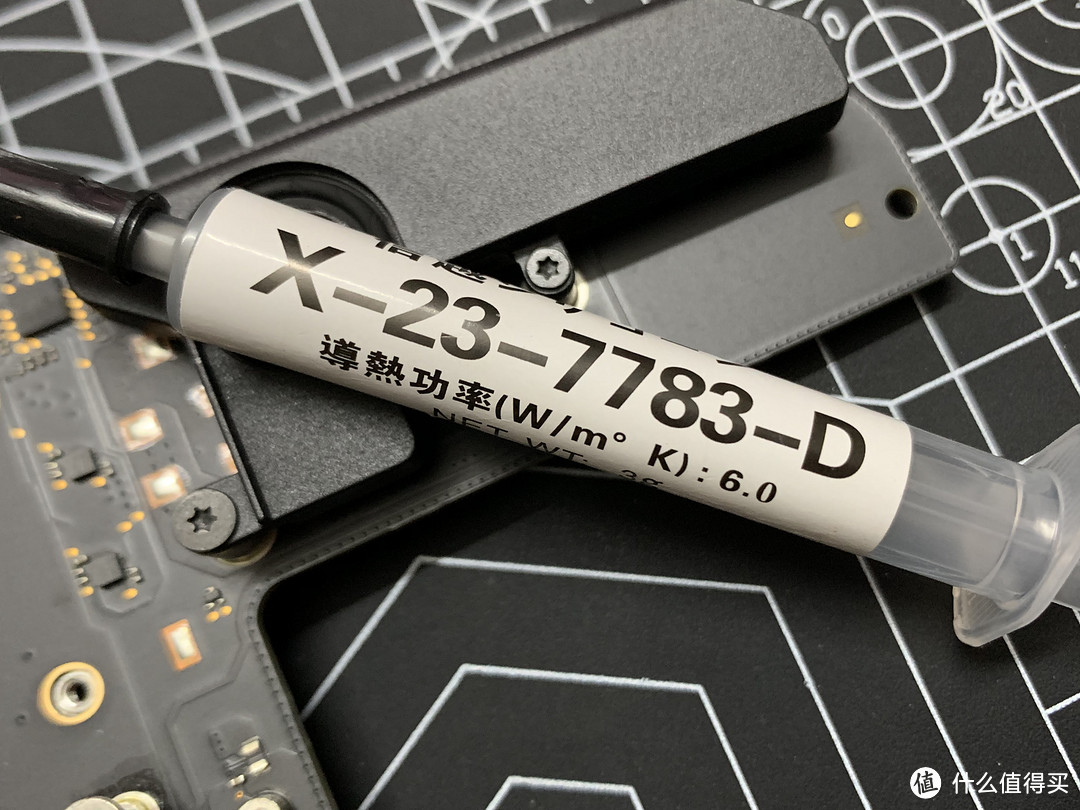

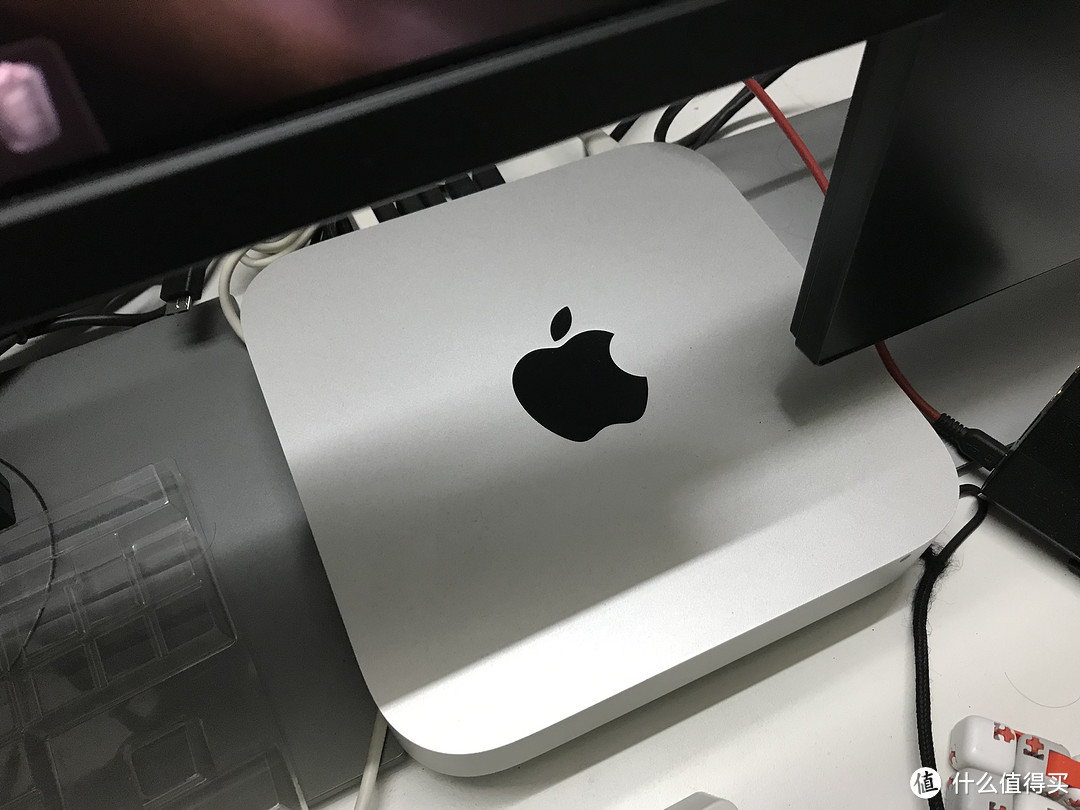

7783硅脂给笔记本用完后还剩不少，到后来，po主用Mac mini看腾讯视频时发现机器有点烫（腾讯视频出来挨打），想到这台Mac mini也用了几年了，是可以给CPU换个硅脂清个灰了
开始折腾

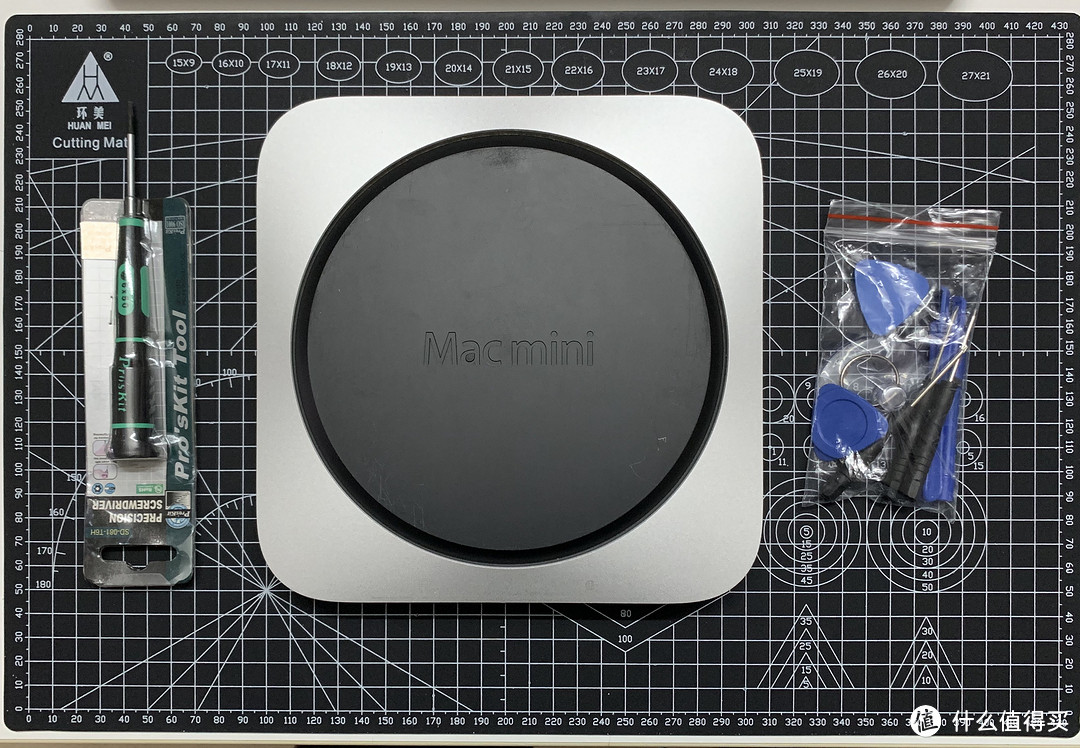

拆解过程主要是用一把T6带中孔的螺丝刀
1. 拆后盖

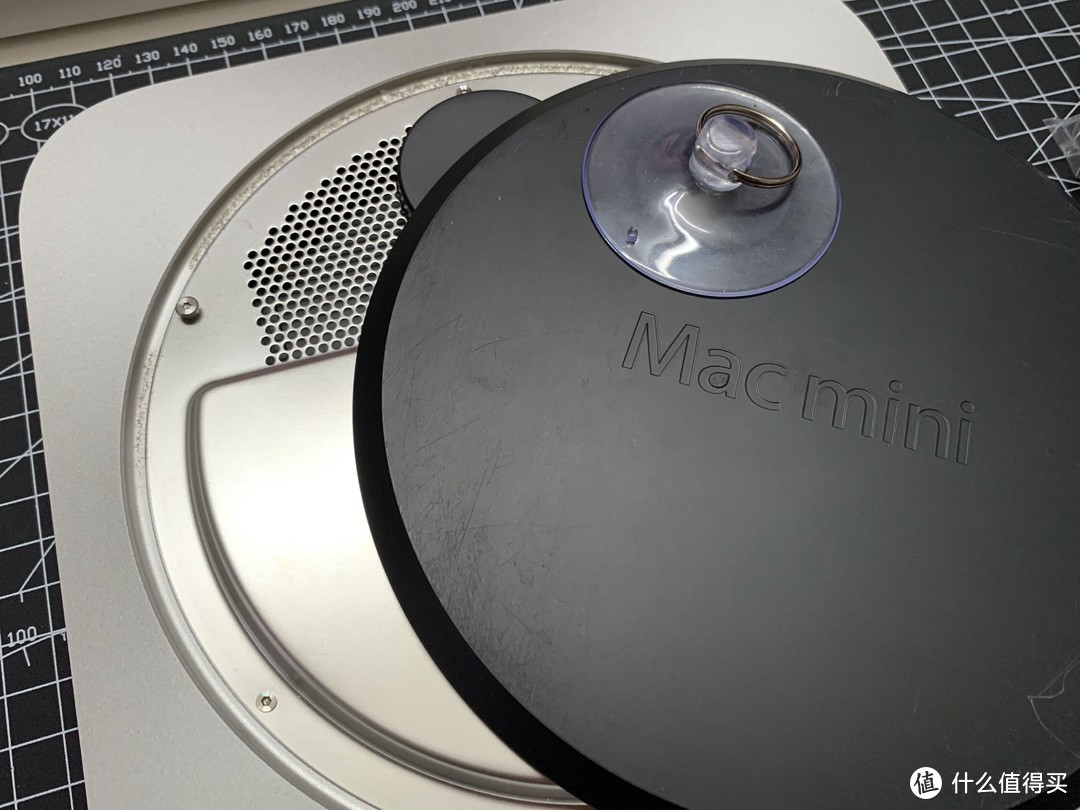

↓首先，用吸盘或者塑料撬棒把Mac mini的塑料底壳先取下来，底壳就是扣上去的，很好取

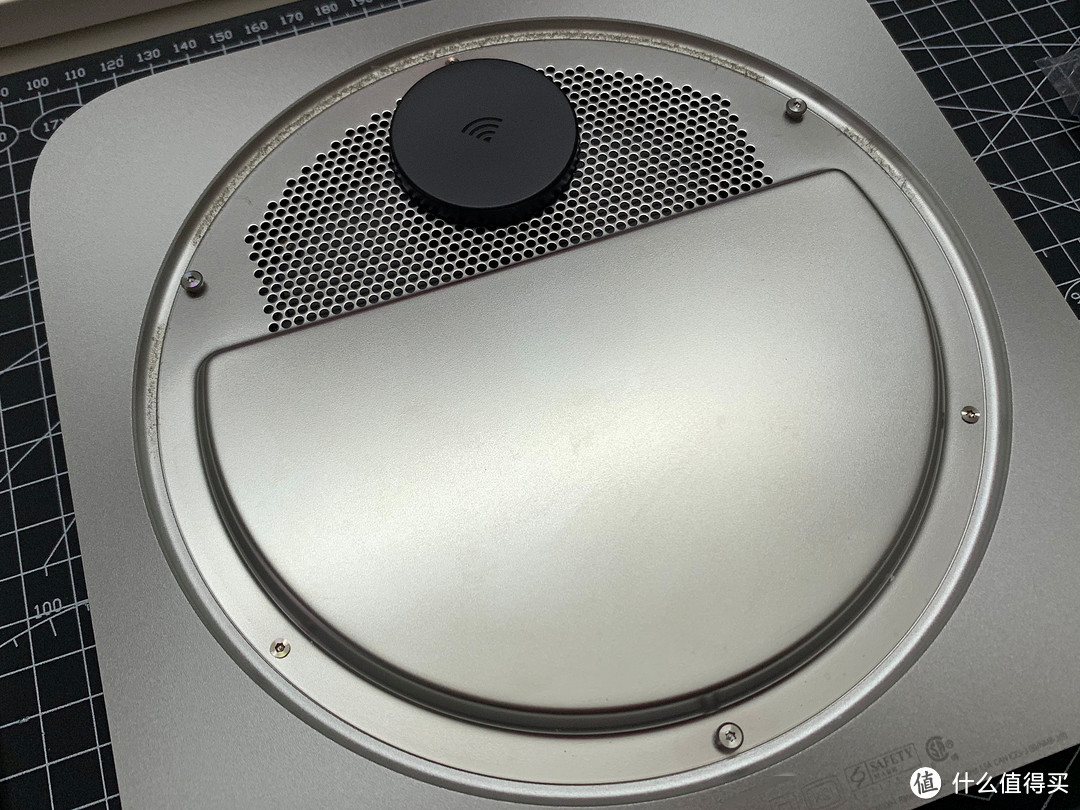

↓拿掉塑料底盖就可以看到金属盖，可以看到金属盖那一圈粘有明显的灰尘，毕竟这里是入风口，金属盖上那个黑丝圆形塑料盖是机身内部延伸出来的WiFi天线

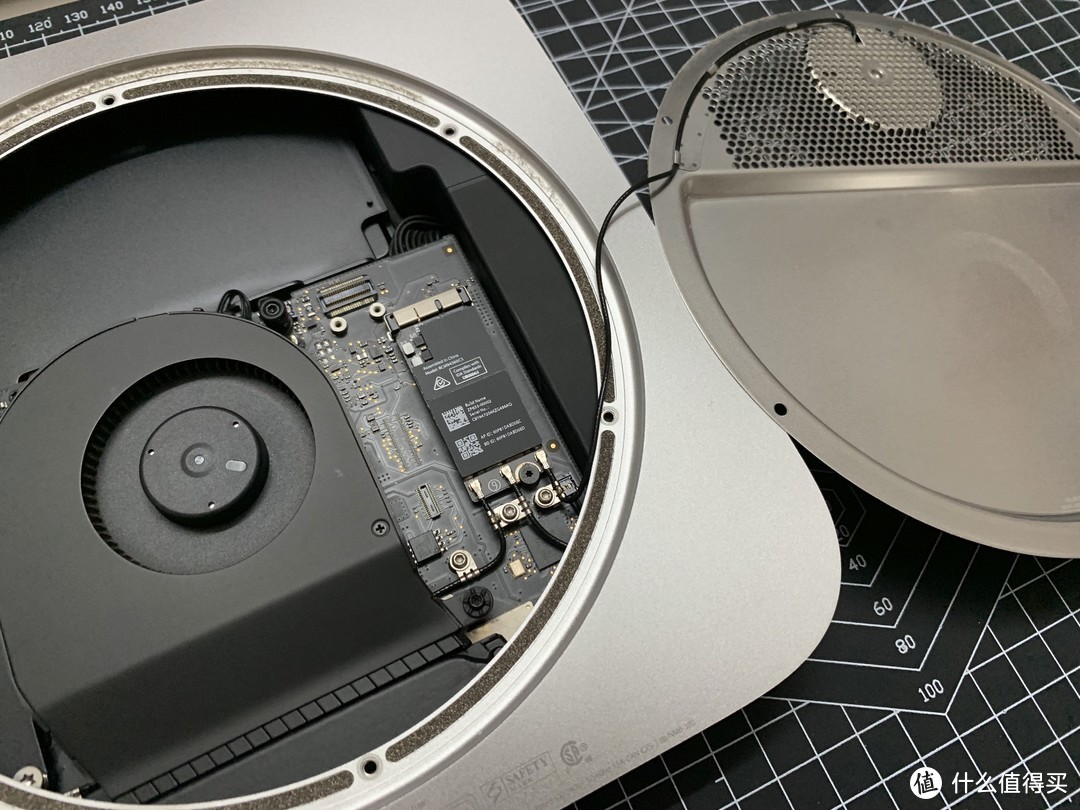

↓用T6带中孔的螺丝刀卸下金属盖的六颗螺丝后，就可以看到机身内部，注意下别扯坏金属盖上那条同轴天线连接线
2. 拆天线

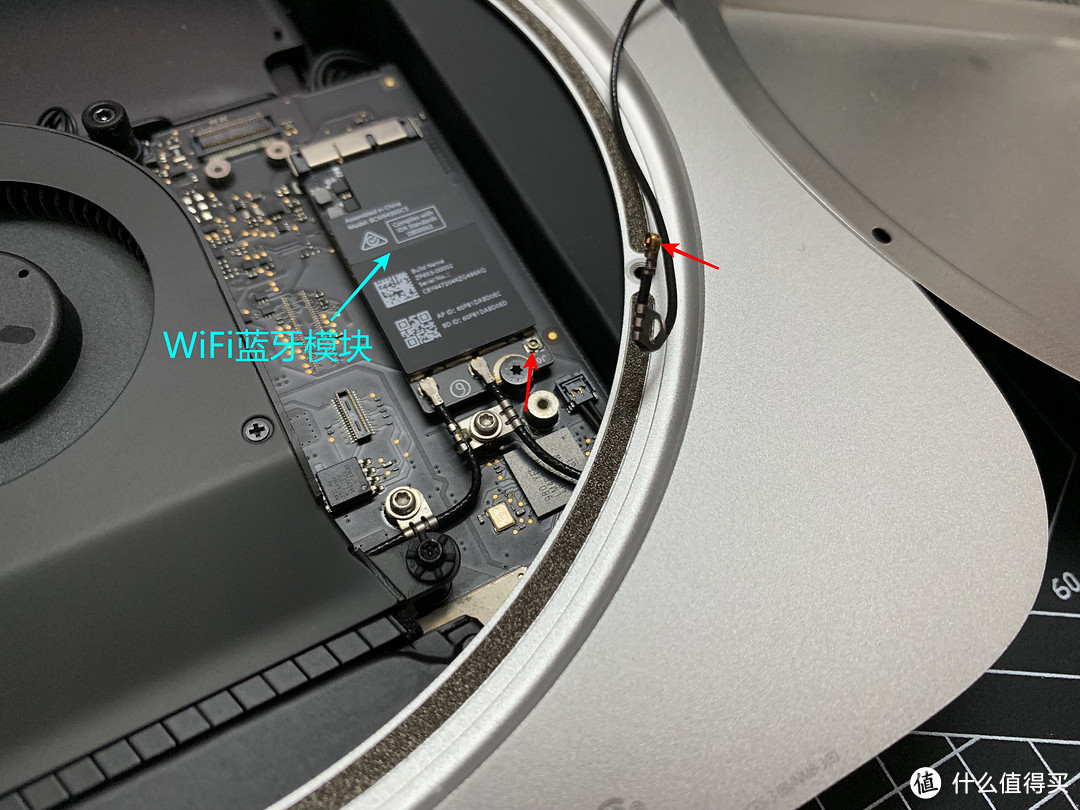

↓分离WiFi蓝牙模块最右边的同轴天线扣后，金属盖就可以放一边了
3. 拆风扇

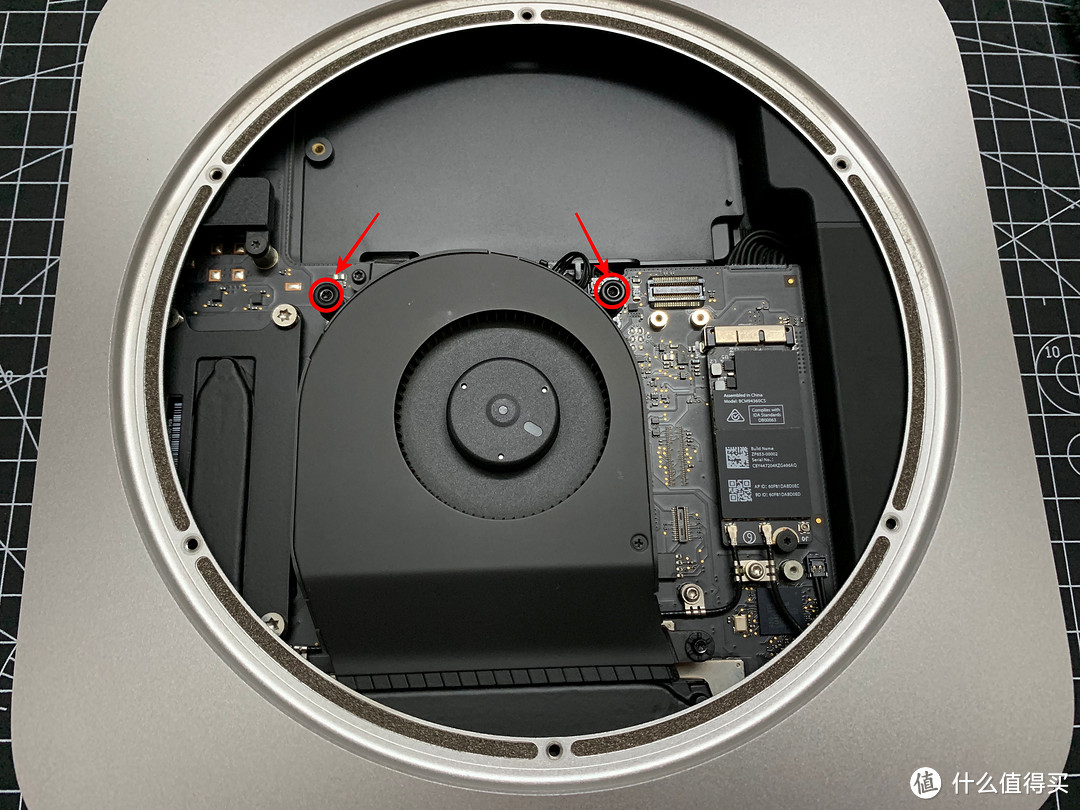

↓拧松风扇上的两颗固定螺丝，这两颗螺丝是与风扇连在一体的，只能拧松，不能取下来

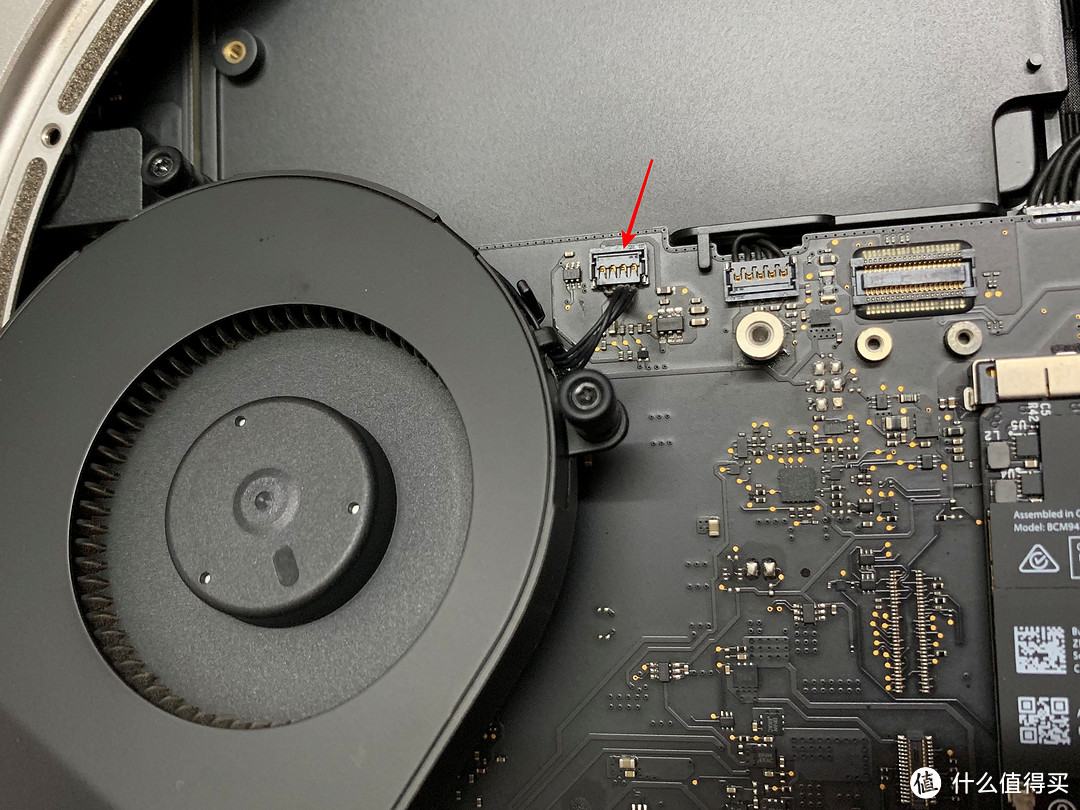

↓断开风扇与主板的连接器后就取下风扇

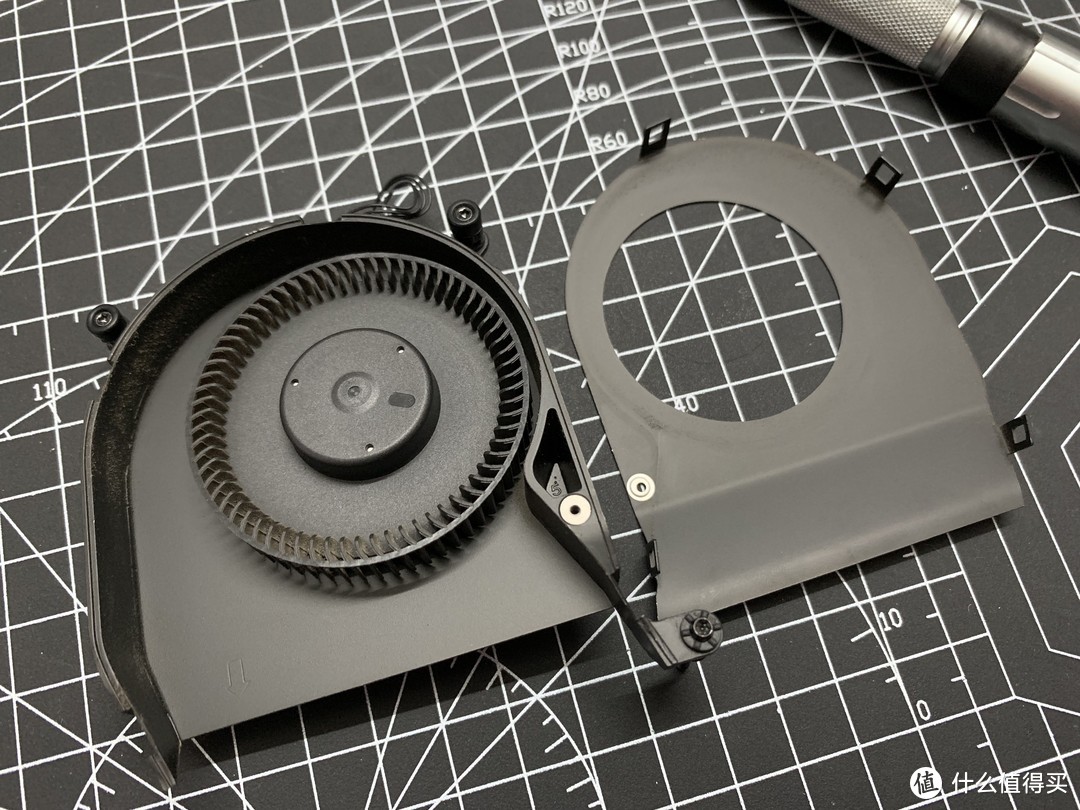

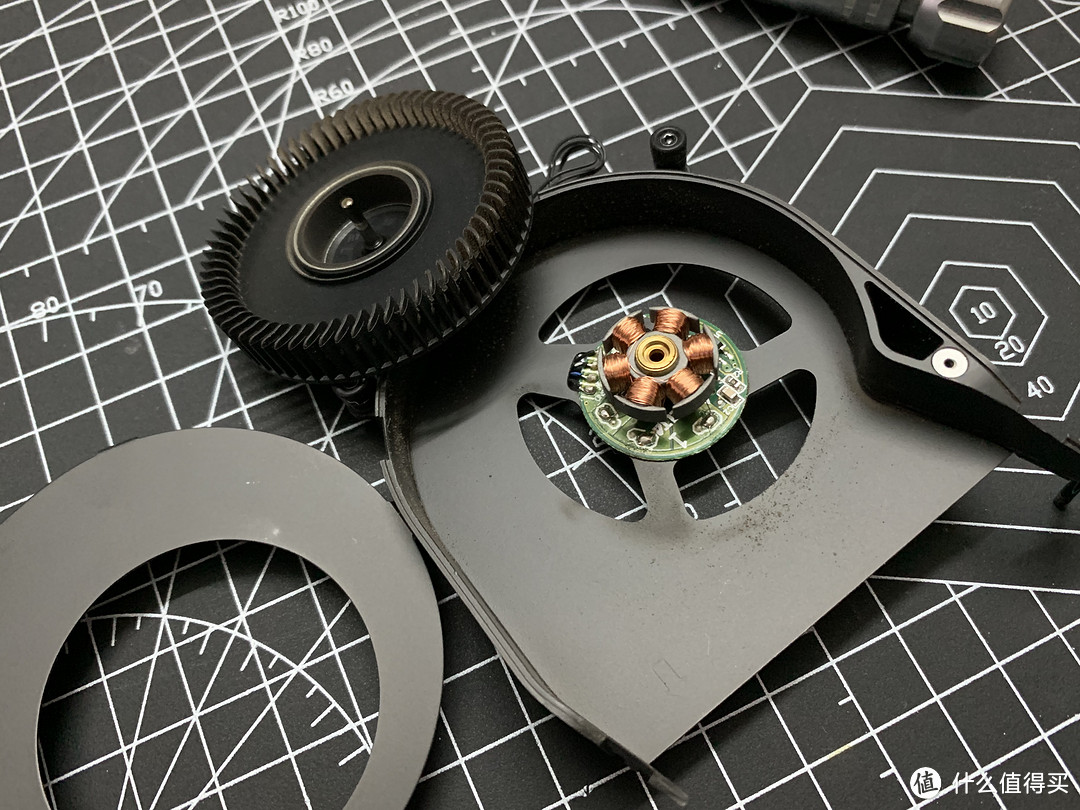

↓风扇外壳由一颗十字螺丝和4个卡口固定，拆开风扇外壳就可以很方便的清理风扇里的灰尘
↓风扇的扇叶与马达很容易分离，拿个风扇叶往上提即可，这里看到里面的灰尘也不是特别的多，用刷子稍加清理就干净了，顺便可以给转轴加一点润滑油
4. 拆主板

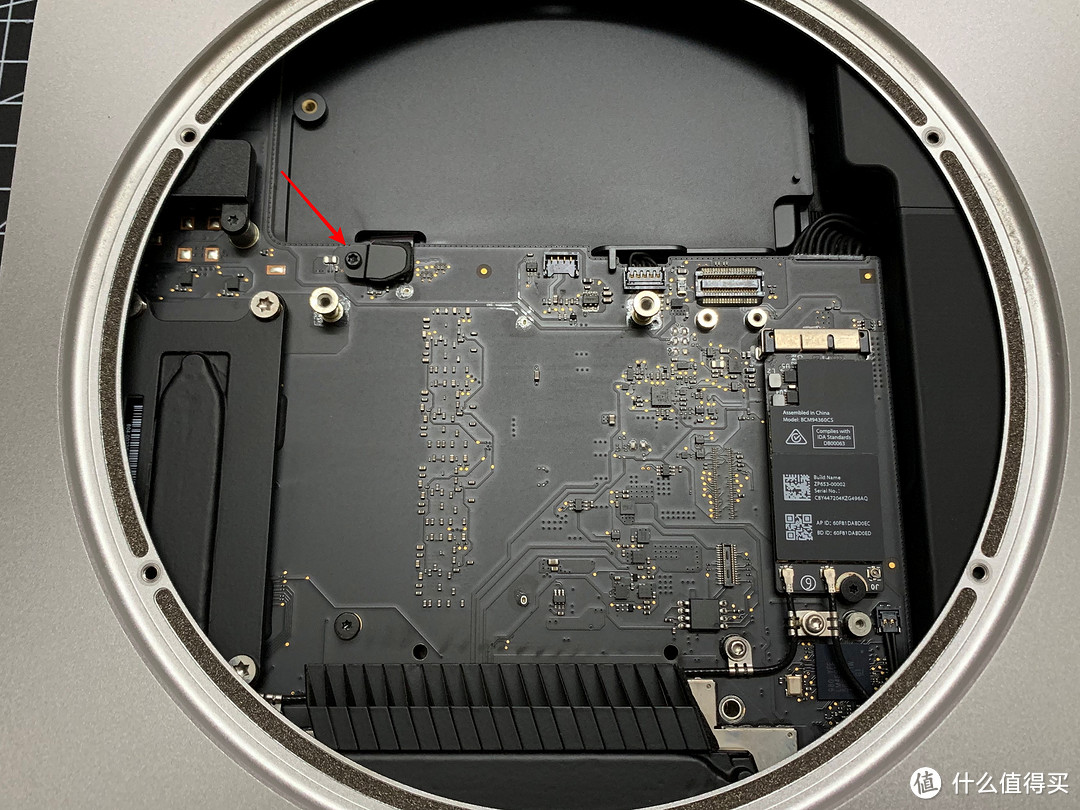

↓回到Mac mini的机身，用螺丝刀拧下如下箭头所指的那颗螺丝，再断开这个连接器，这个连接器是接SATA硬盘的

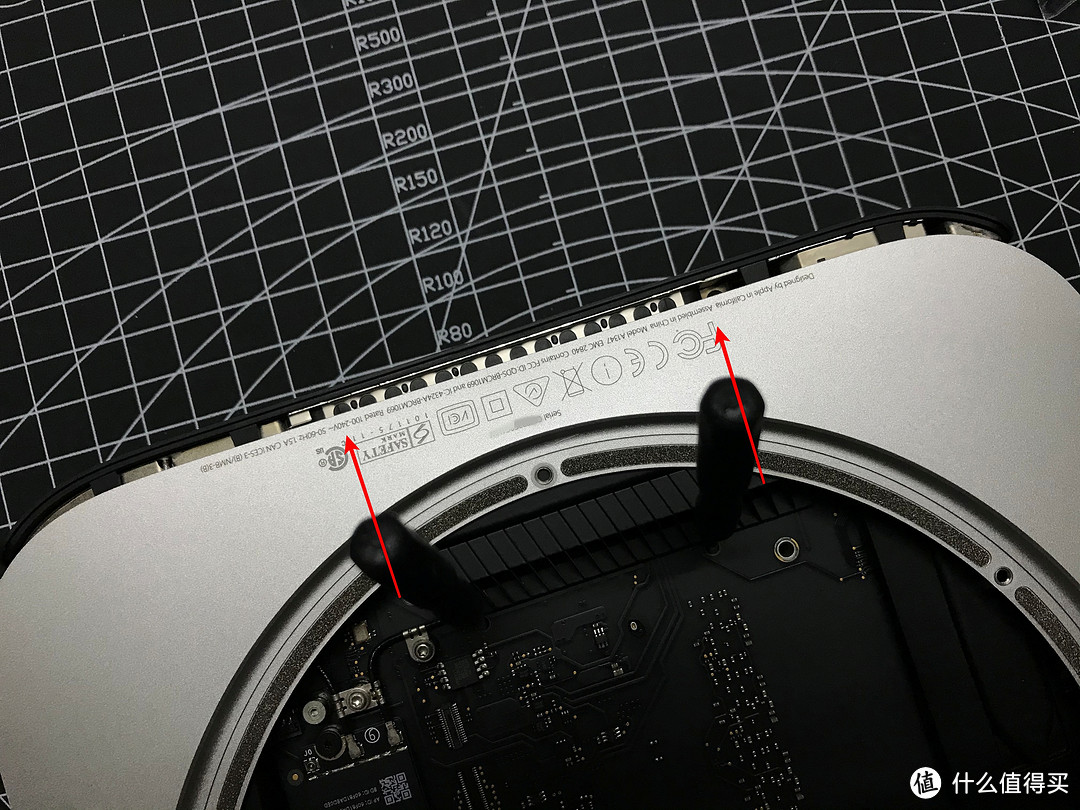

↓取主板时需要用两个小型螺丝刀（其他差不多大小的金属棒也可以）垂直插入主板的两个孔，插到底，然后沿着螺丝刀把往外推

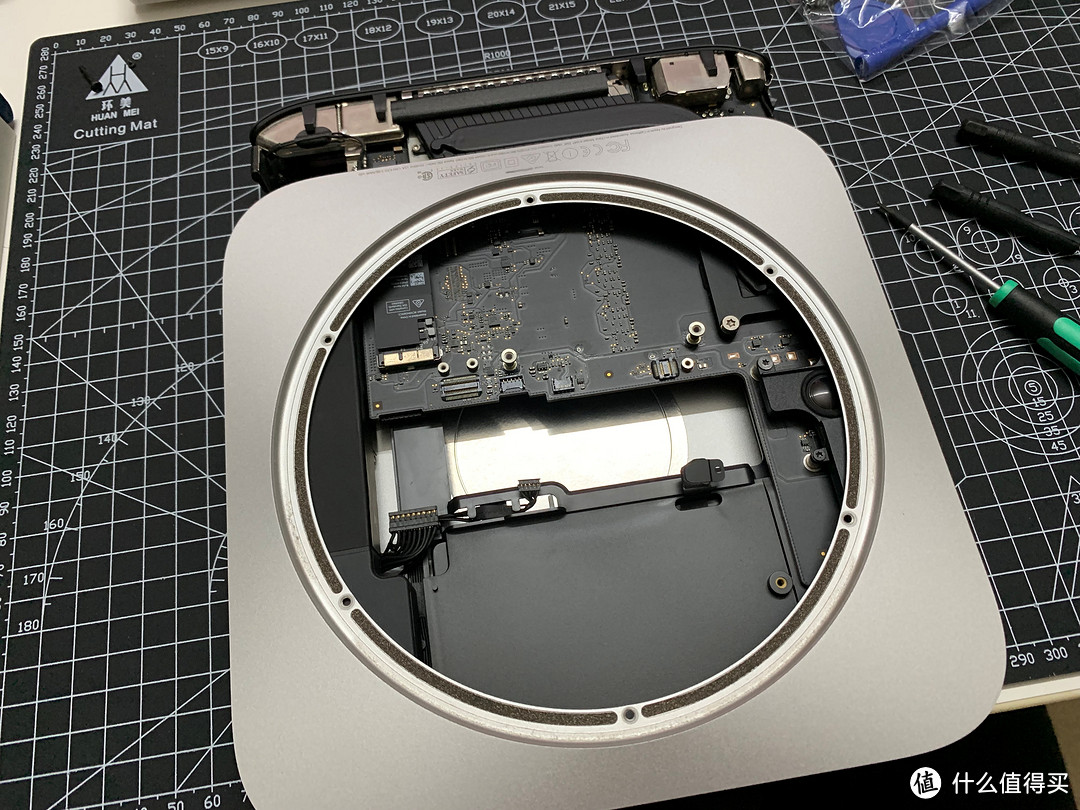

↓如下箭头所示方向往外推，先只需把主板推出机身一小部分即可

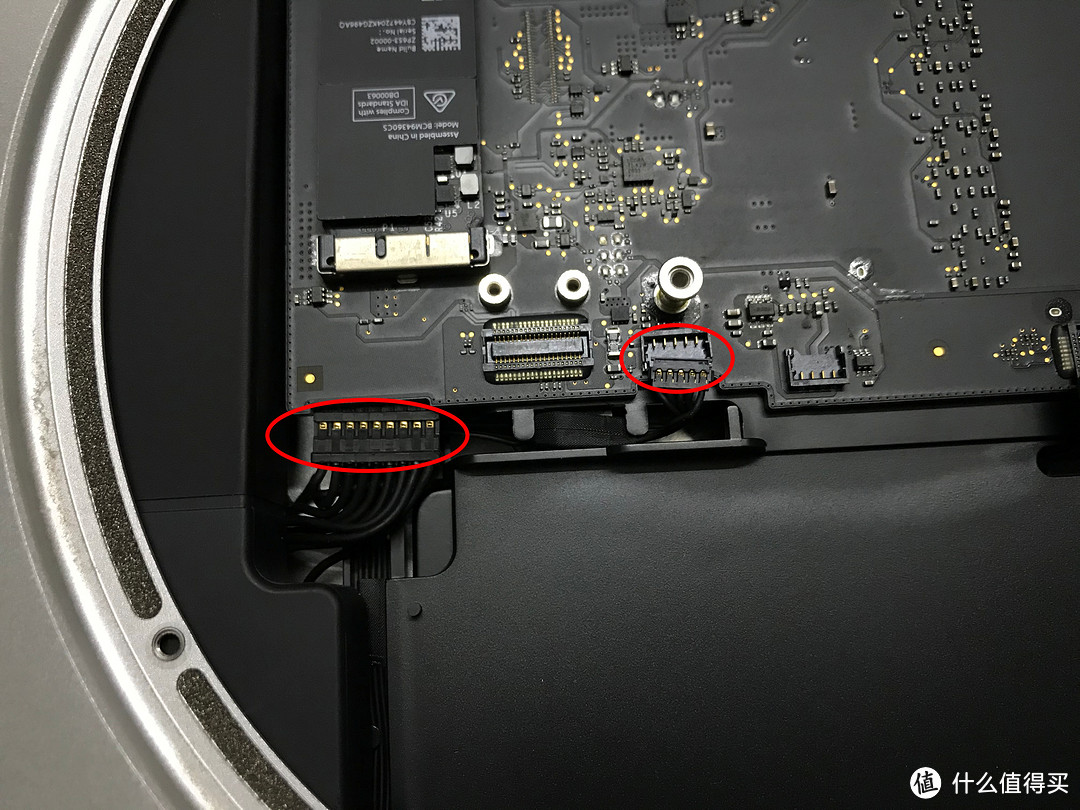

↓接下来断开如下两个连接器，左边的是电源连接器，右边的是SATA硬盘的连接器
↓断开连接器后，整个主板就能从机身外壳中抽出来了

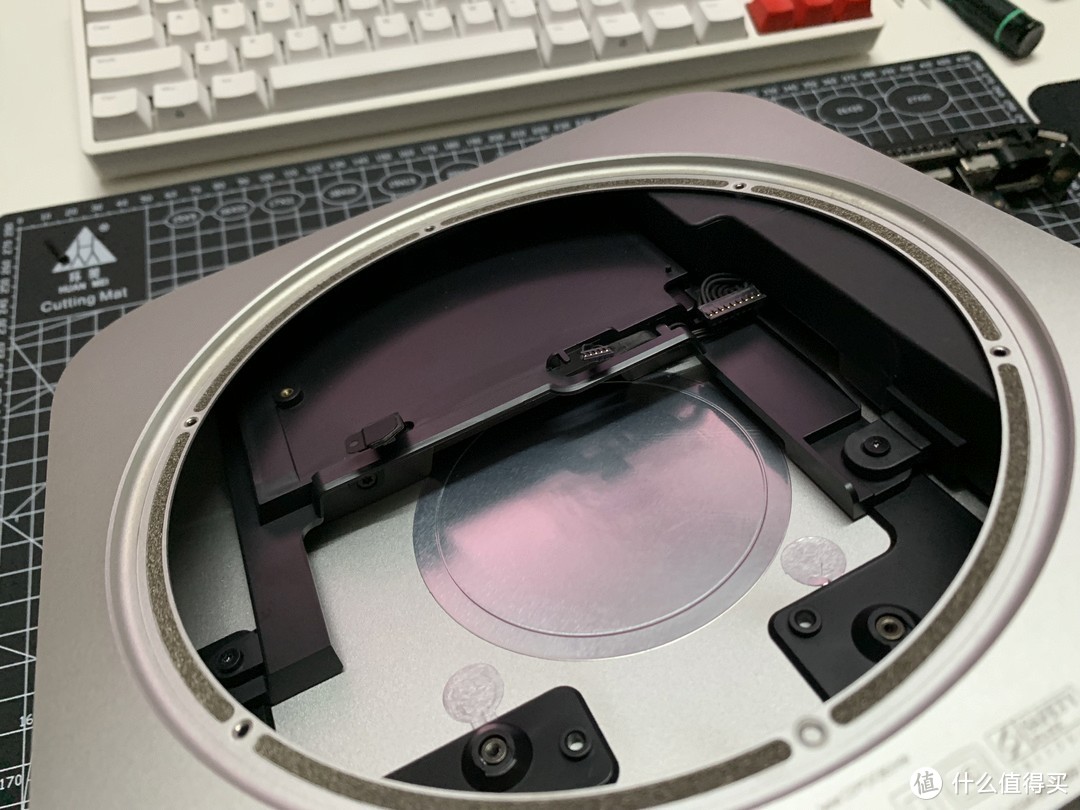

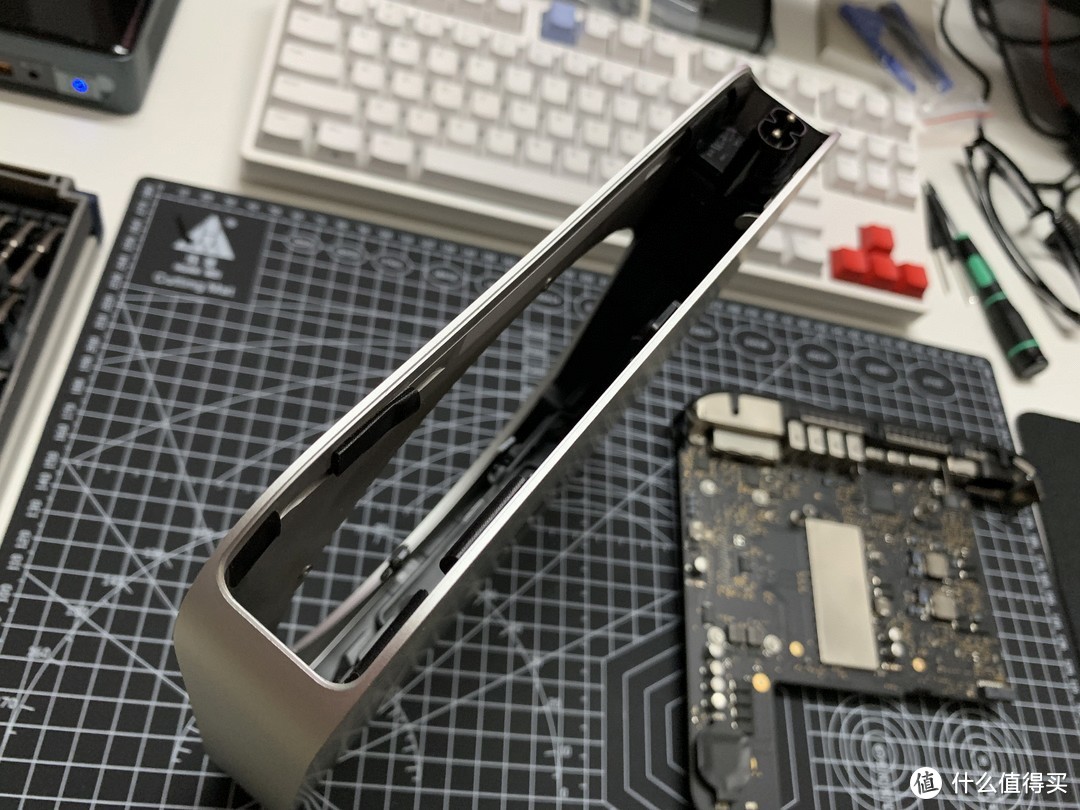

↓一体成型的铝合金外壳

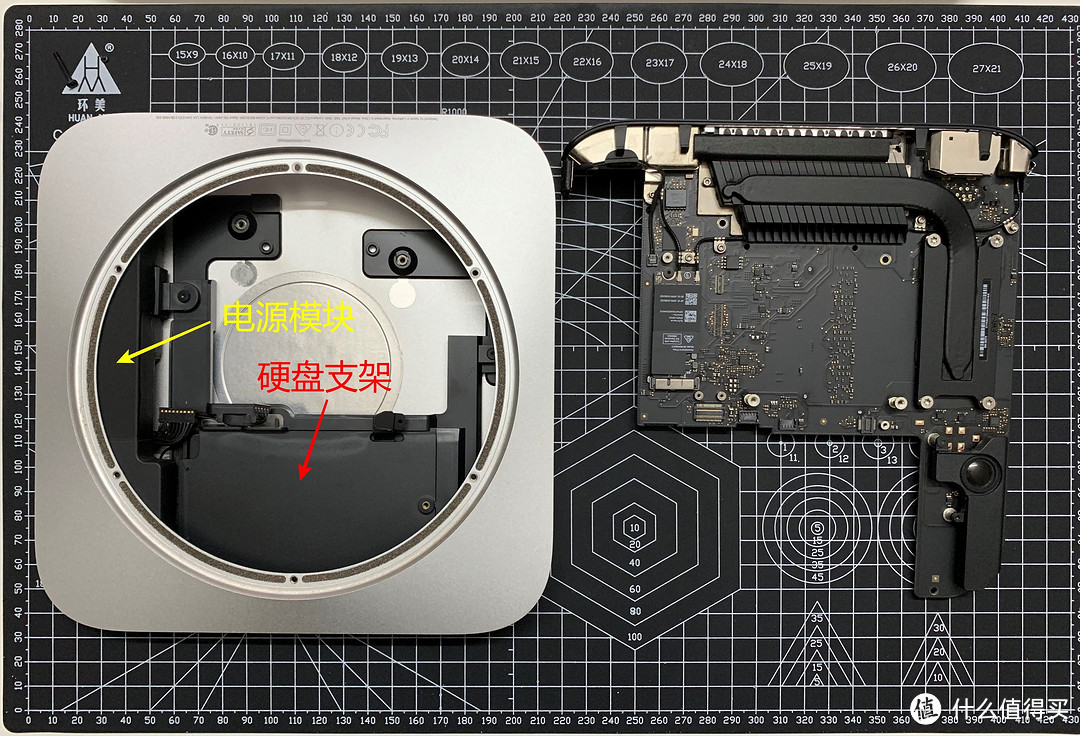

↓这次不涉及到换硬盘，所以机身内剩下电源和硬盘支架就不用拆了

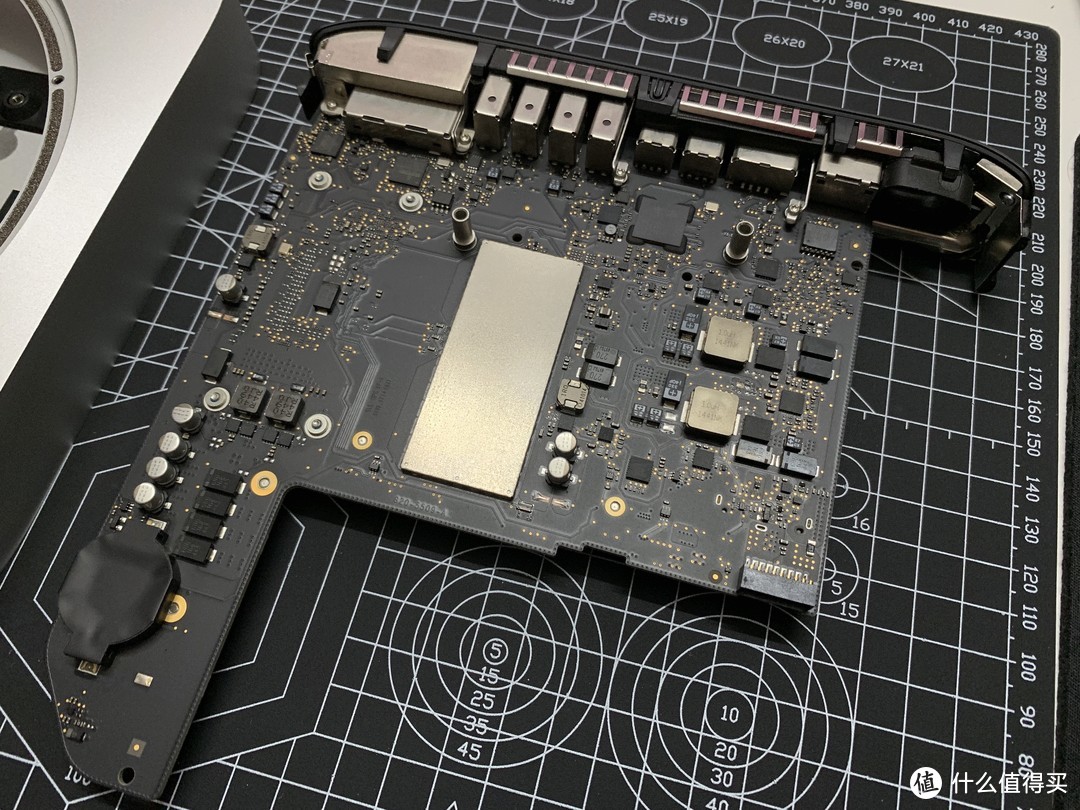

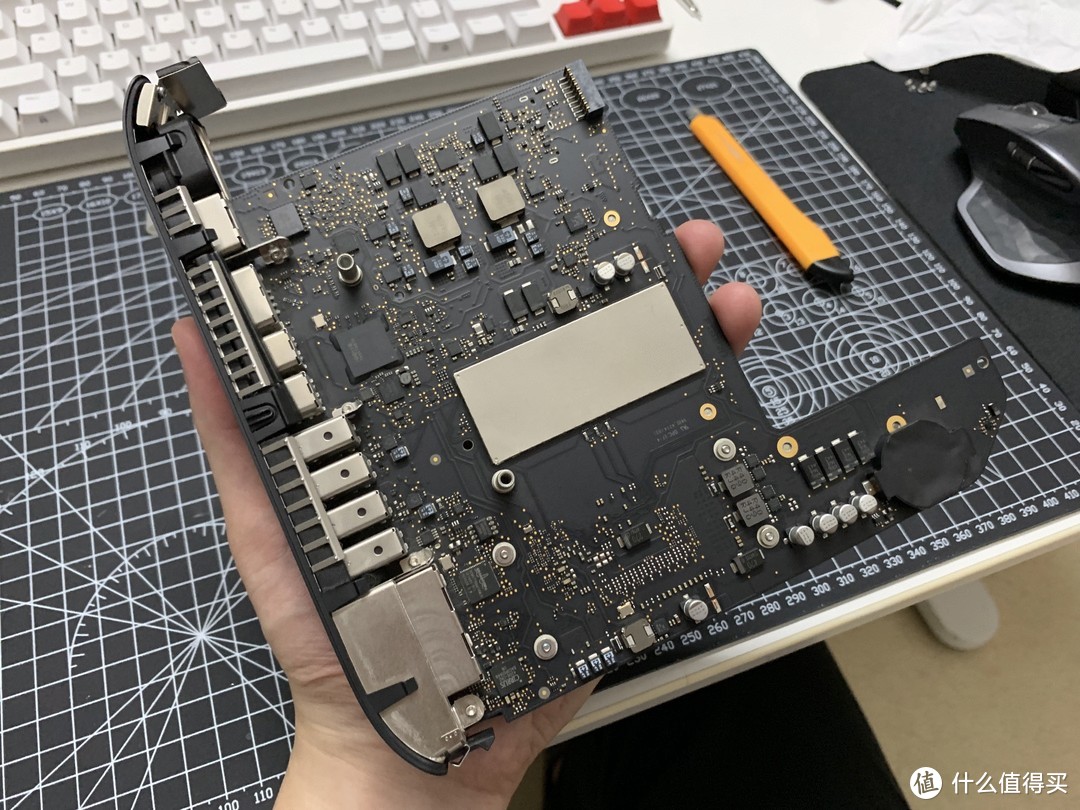

↓欣赏下主板的正反面，黑色PCB，黑色的散热管，妥妥的苹果
[](https://pinpai.smzdm.com/1687/)
[
关注
](https://pinpai.smzdm.com/1687/)[](javascript:;)
品牌
粉丝：
- 商品百科
- 好价
- 社区文章
style。“教练，我想学画PCB”

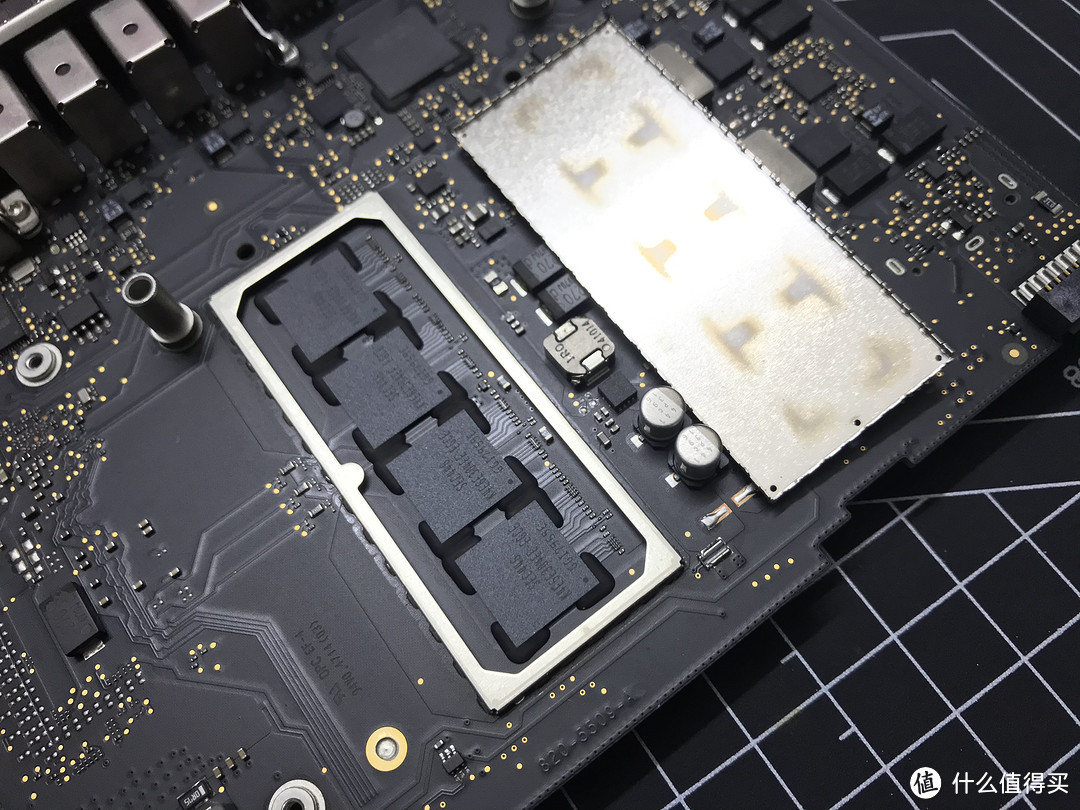

↓这里顺便把主板一面的屏蔽罩拆开，里面是焊死内存颗粒，来自三星，共8GB
5. 拆散热管

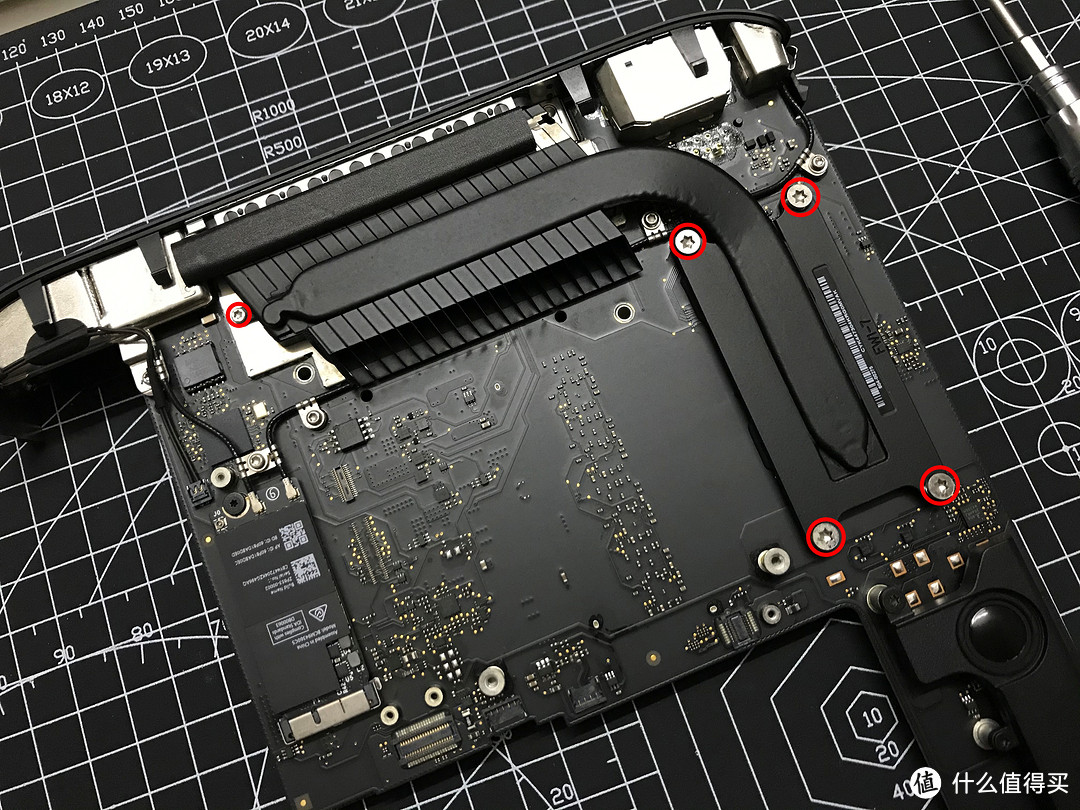

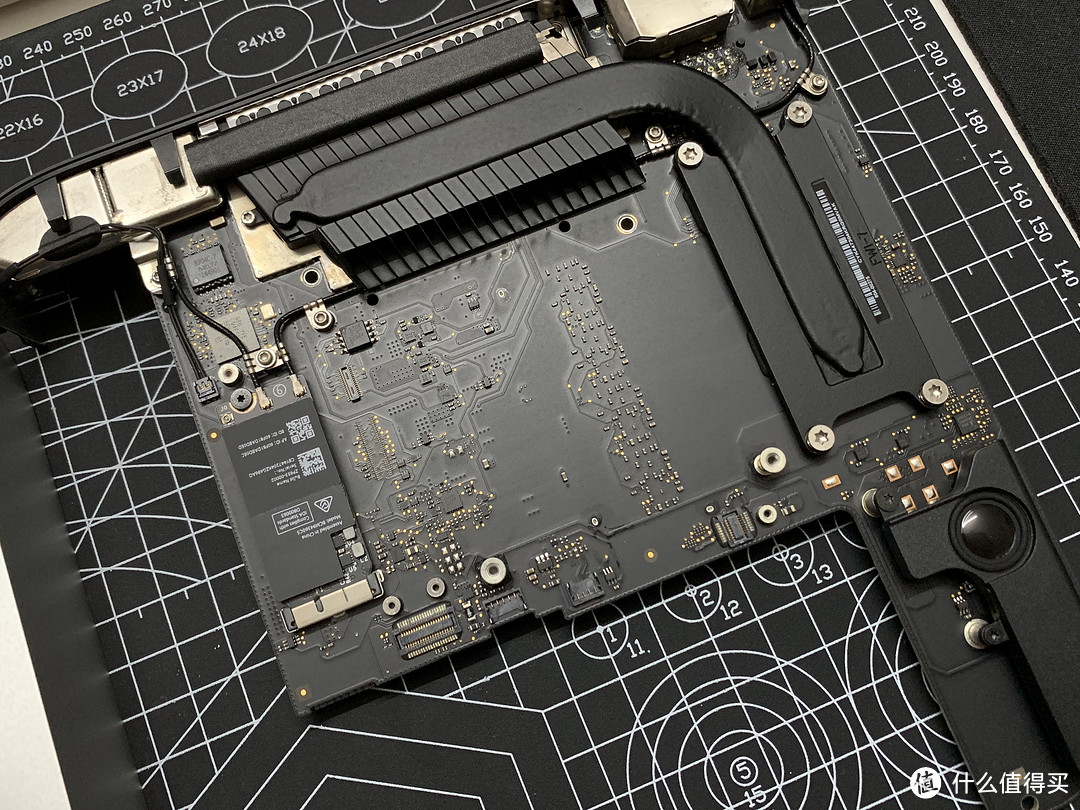

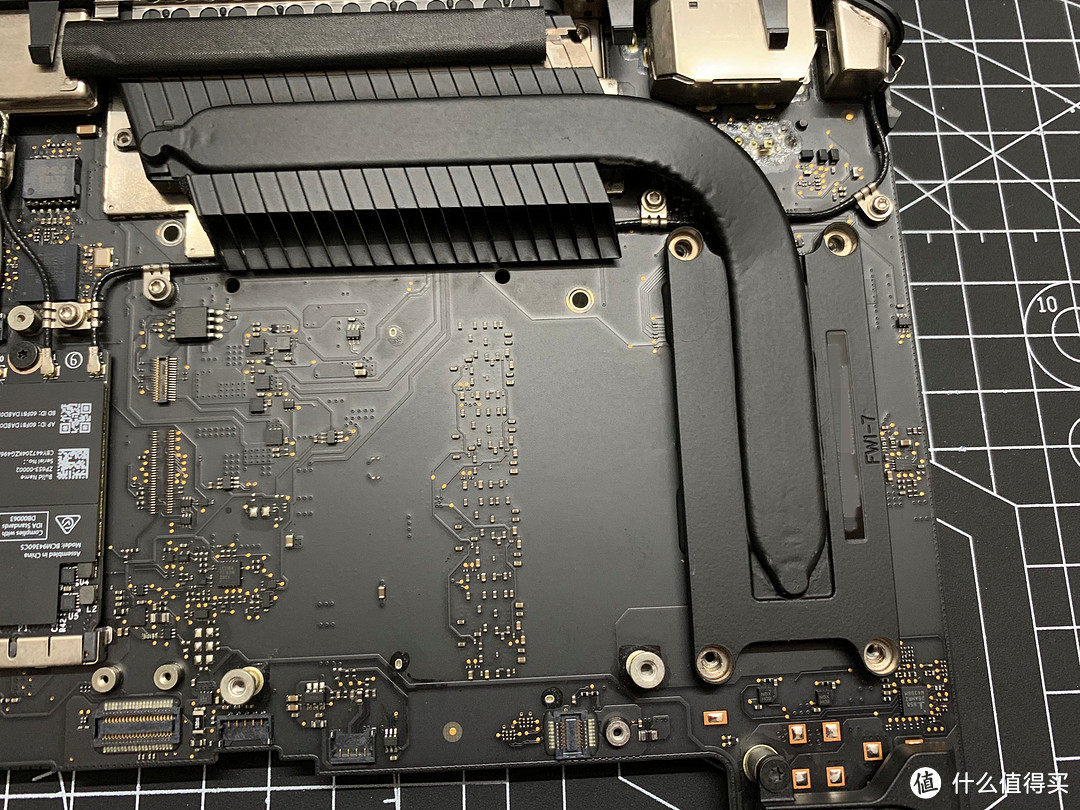

↓看到散热管一共有5颗螺丝固定

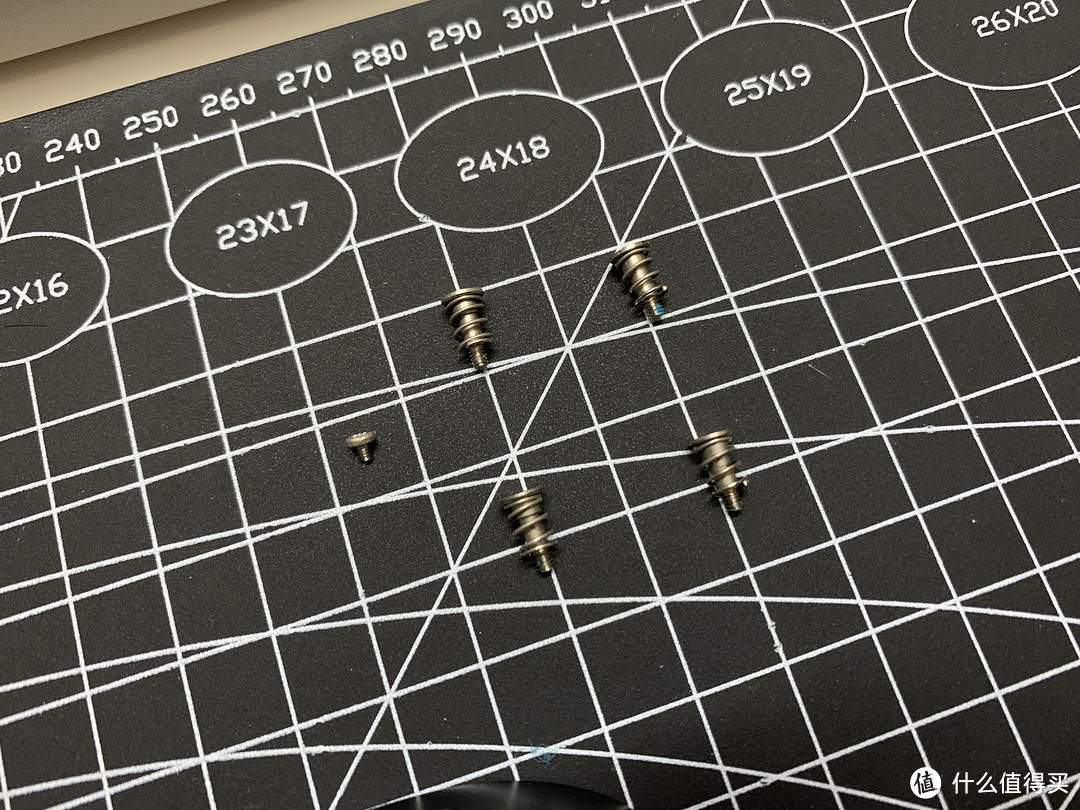

↓取下固定散热管的5颗螺丝

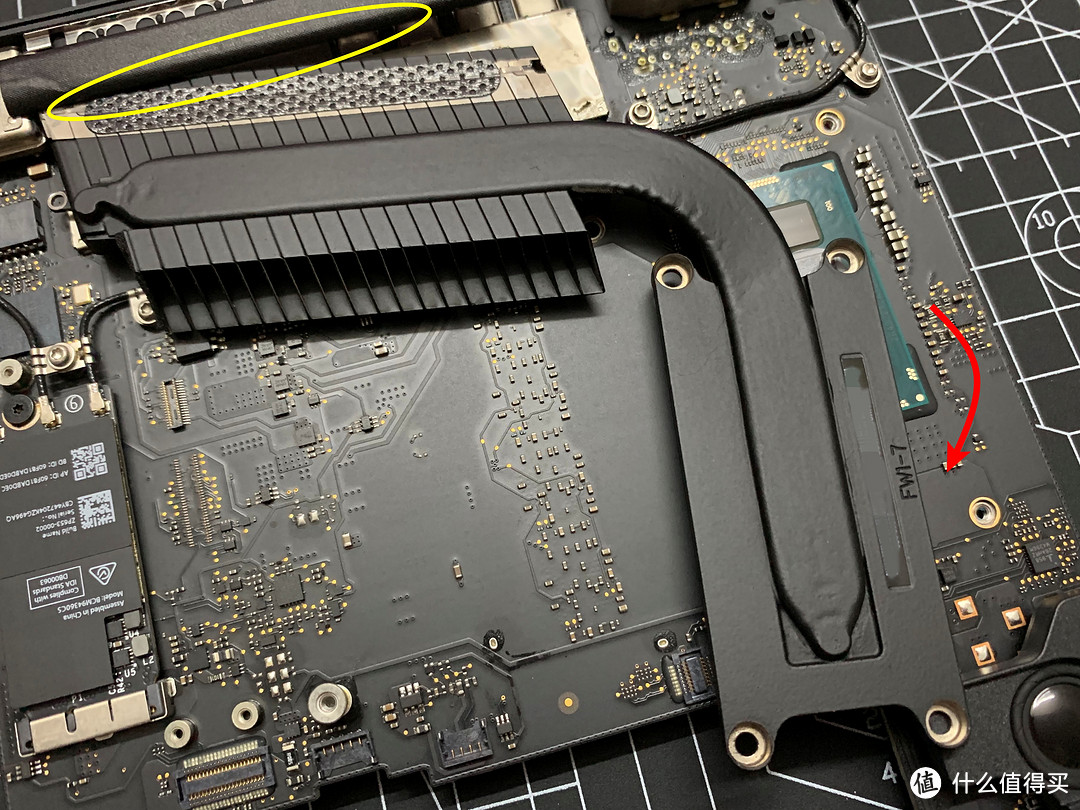

↓取散热管时要注意不能直接往上揭，需要先如下红色箭头所示，先往下挪，让下图黄色圈圈部分卡在出风口的散热鳍片先露出来后，方可取下散热管

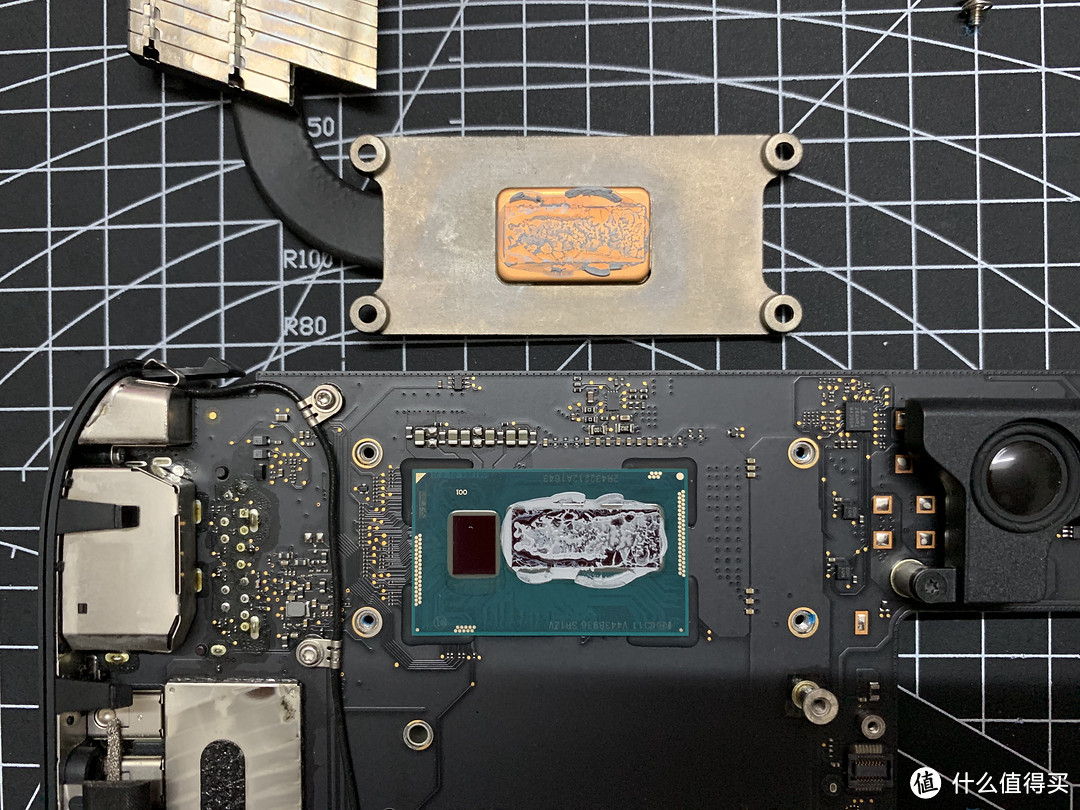

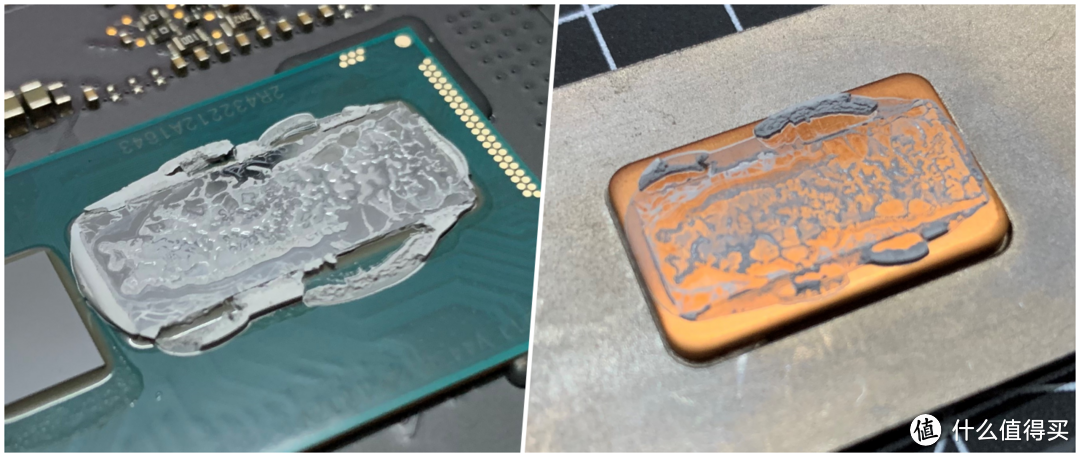

↓可以看到原有的硅脂状态还挺好的，还没干
6. 清理硅脂

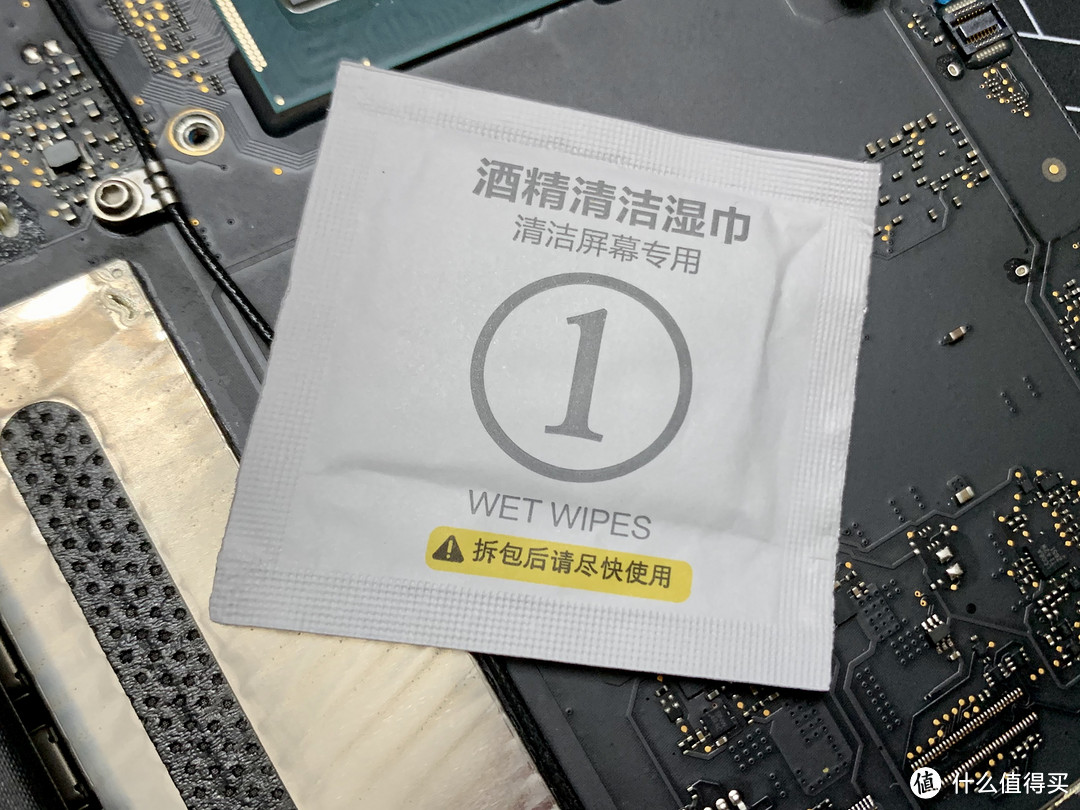

↓接下来清理原有的硅脂，这里用的清洁手机屏幕的那种湿纸巾，效果拔群

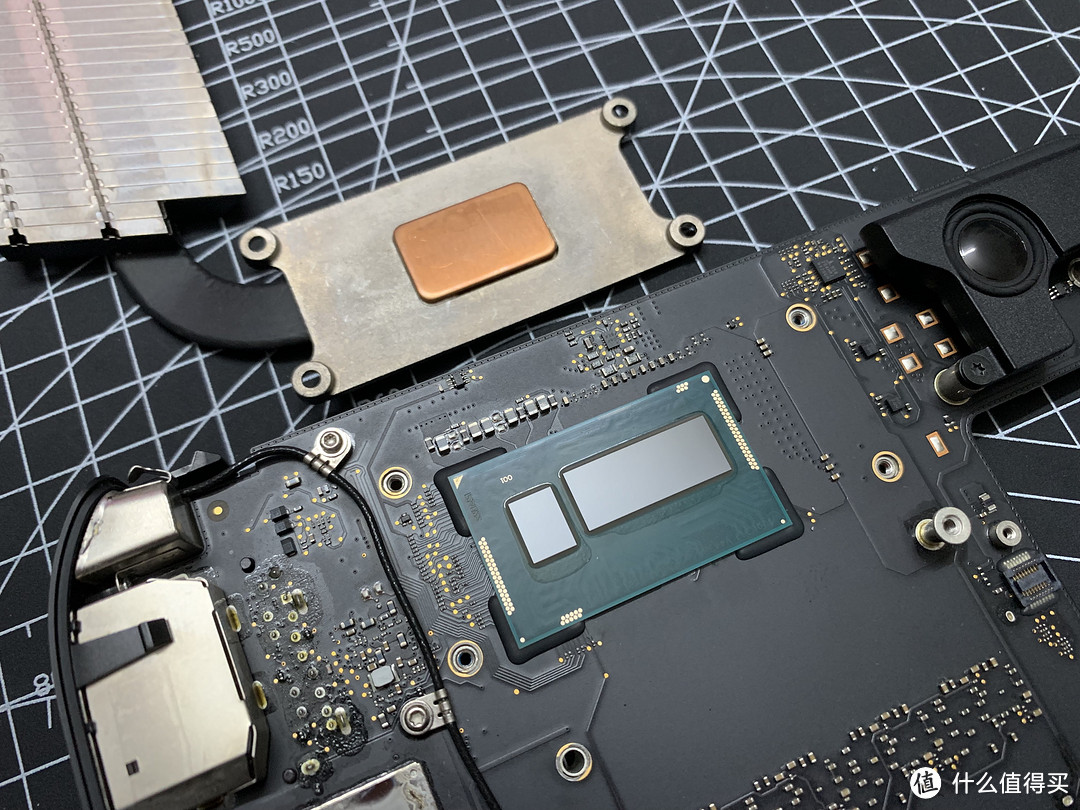

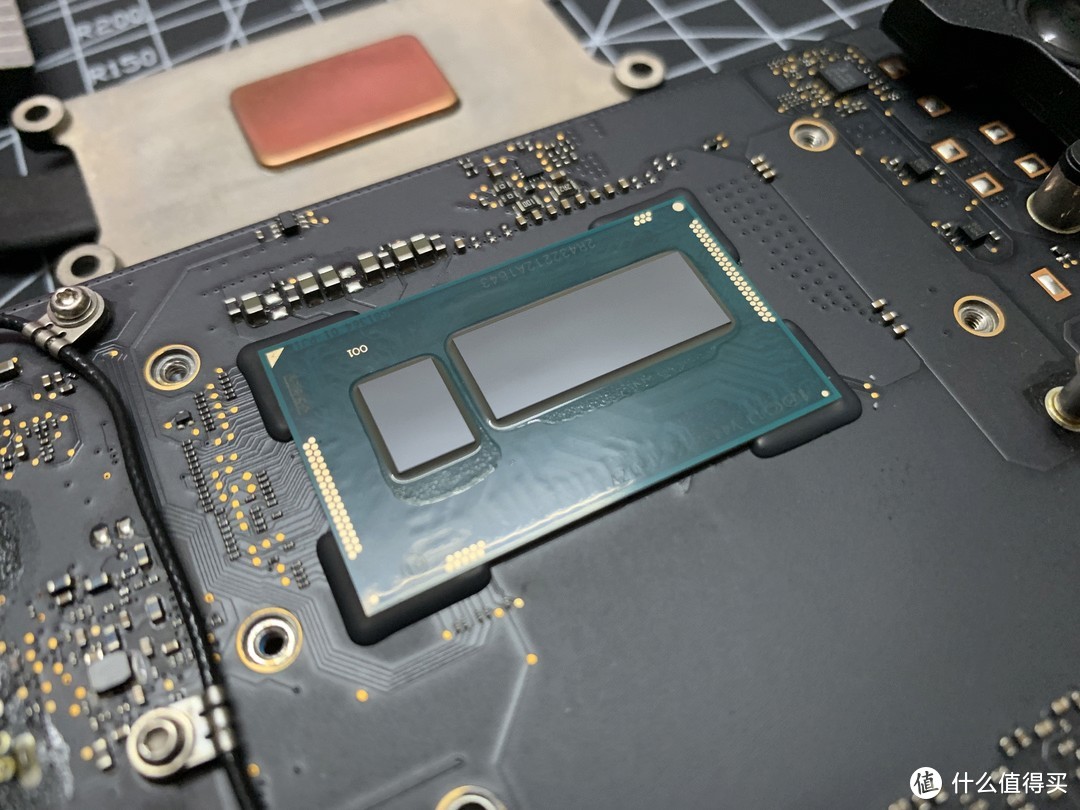

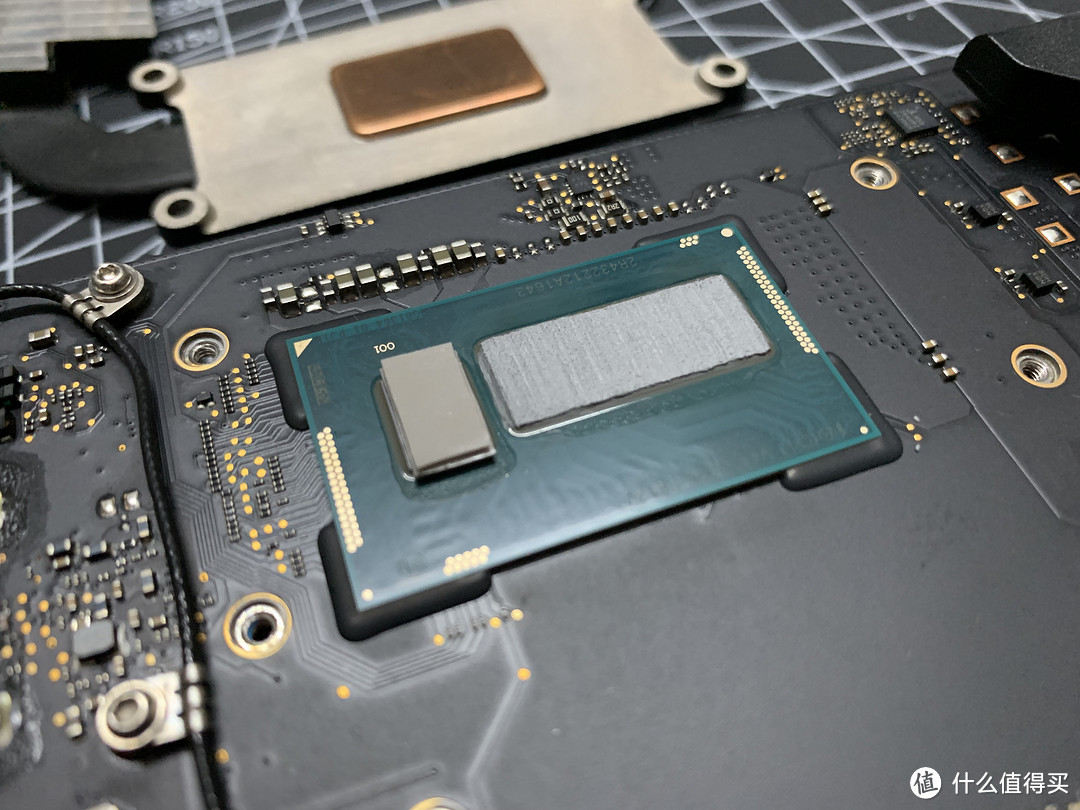

↓可以看到CPU上有两个Die，左边小的Die是芯片组，右边较大的Die是CPU与GPU，与其说是一颗CPU，其实更像SOC了，此款Mac mini 的CPU具体型号为 i5 4278U，Haswell架构，22纳米工艺，双核四线程，基本速度为2.6 GHz，Turbo Boost可以的到3.1 GHz，TDP为28 W，毕竟Apple定制加持，较同时期的其他低压U性能还是好不少，集成的Iris Graphics 5100较普通的HD Graphics性能也要强
7. 涂硅脂

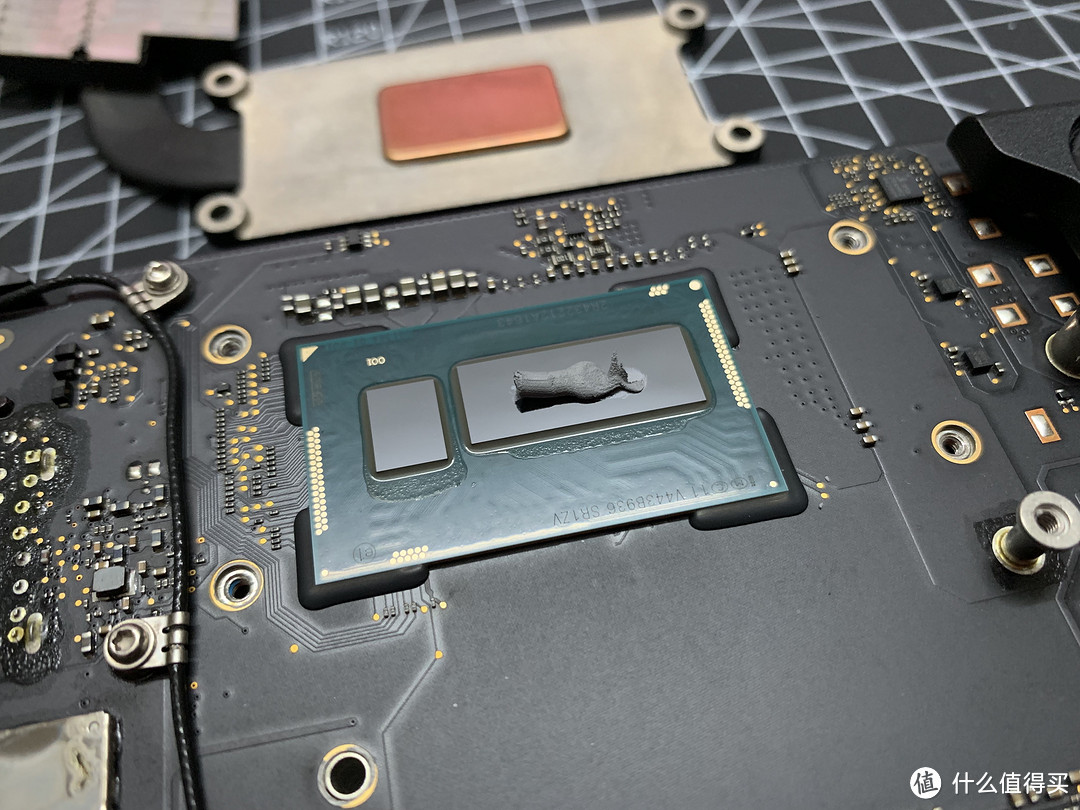

↓将硅脂挤一点到CPU右边那颗较大的Die上，如下图所示，PS. 图中的硅脂显然是挤多了，仅作为过程演示

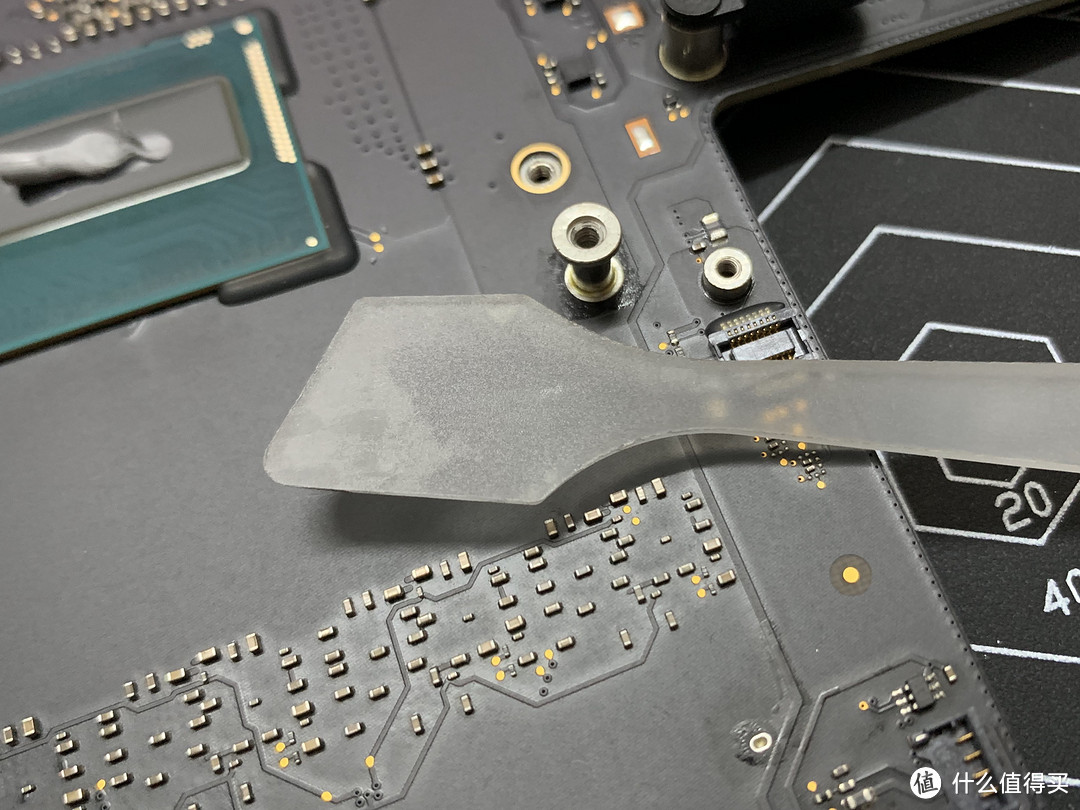

↓然后用涂硅脂的那个小铲铲慢慢均匀的怼CPU核心上

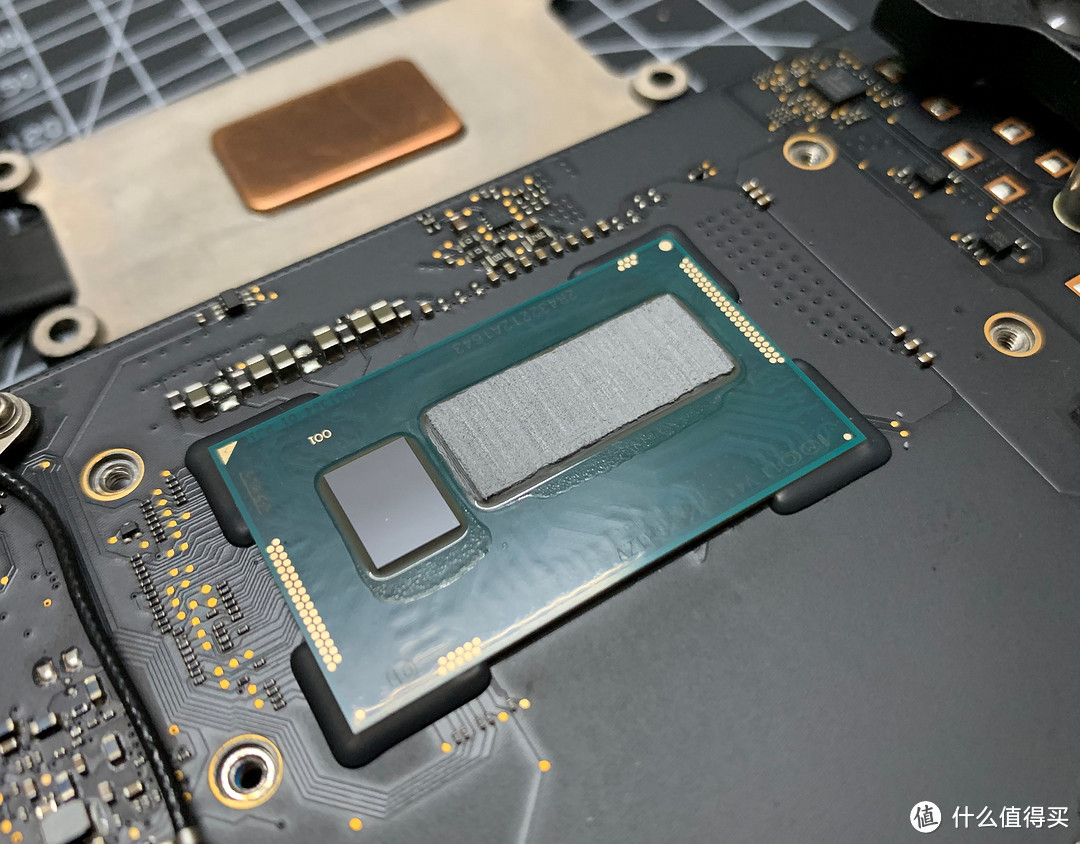

↓7783硅脂非常干，没有硅油不是很好涂，只能慢慢耐心的一点点怼了

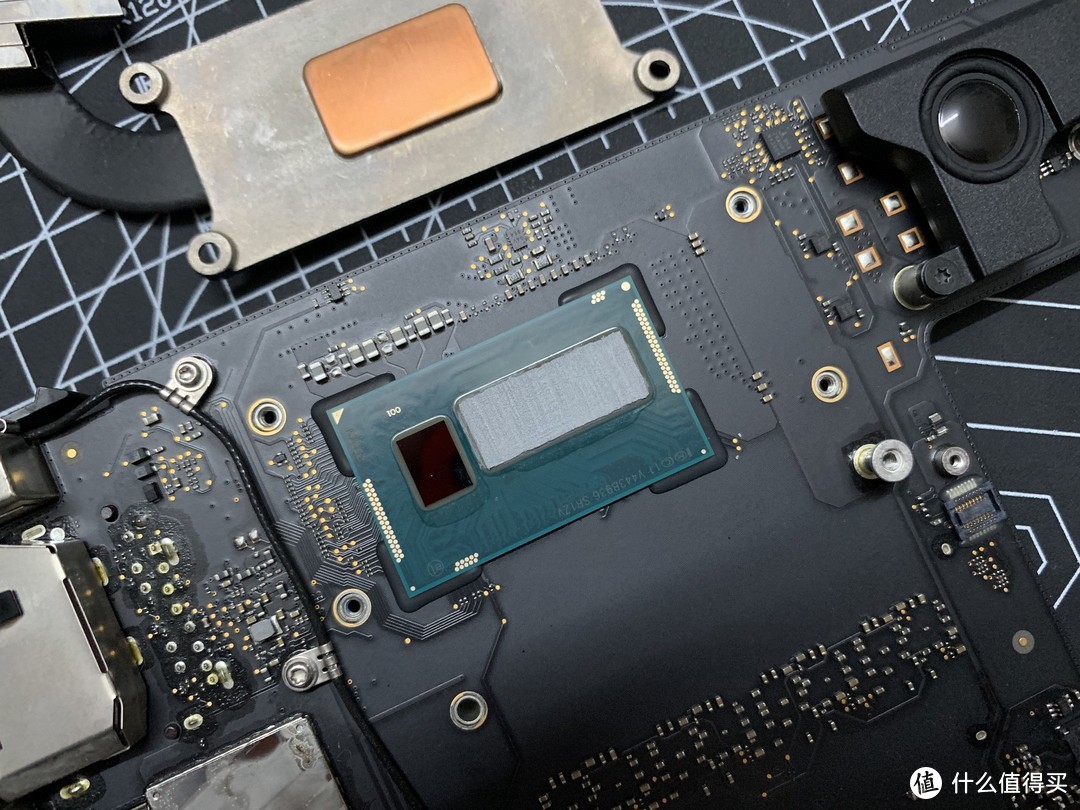

↓原本CPU上右边较小的Die是没有任何散热措施的，po主一开始准备也给它涂上硅脂的，但一看散热管接触CPU的铜片刚好只能覆盖到右边的大Die，所以放弃了给芯片组小Die涂硅脂
↓后来找个点导热硅胶片贴了上去，既然原厂都没有贴，其实也无需担心，聊胜于无吧
8. 装机
↓硅脂涂完后就可以把导热管装回去，之前记得清理下导热管鳍片里的灰
↓按拆机的过程一路倒着装回去就算大功告成
最后
此次Mac mini 拆机清灰换硅脂的分享到此结束。
欢迎点赞、打赏、收藏，关注，素质四连
你的支持就是我最大的动力
下次再见！
