xxl-job老版本是依赖quartz的定时任务触发，在v2.1.0版本开始 移除quartz依赖：一方面是为了精简系统降低冗余依赖，另一方面是为了提供系统的可控度与稳定性。（本文 相应代码版本 2.2.0-SNAPSHOT）
以下是本文的目录大纲：
一.任务触发执行总体流程
二.任务定时触发流程
三.关于这么设计的感悟
请尊重作者劳动成果，转载请标明原文链接：
一 任务触发执行总体流程

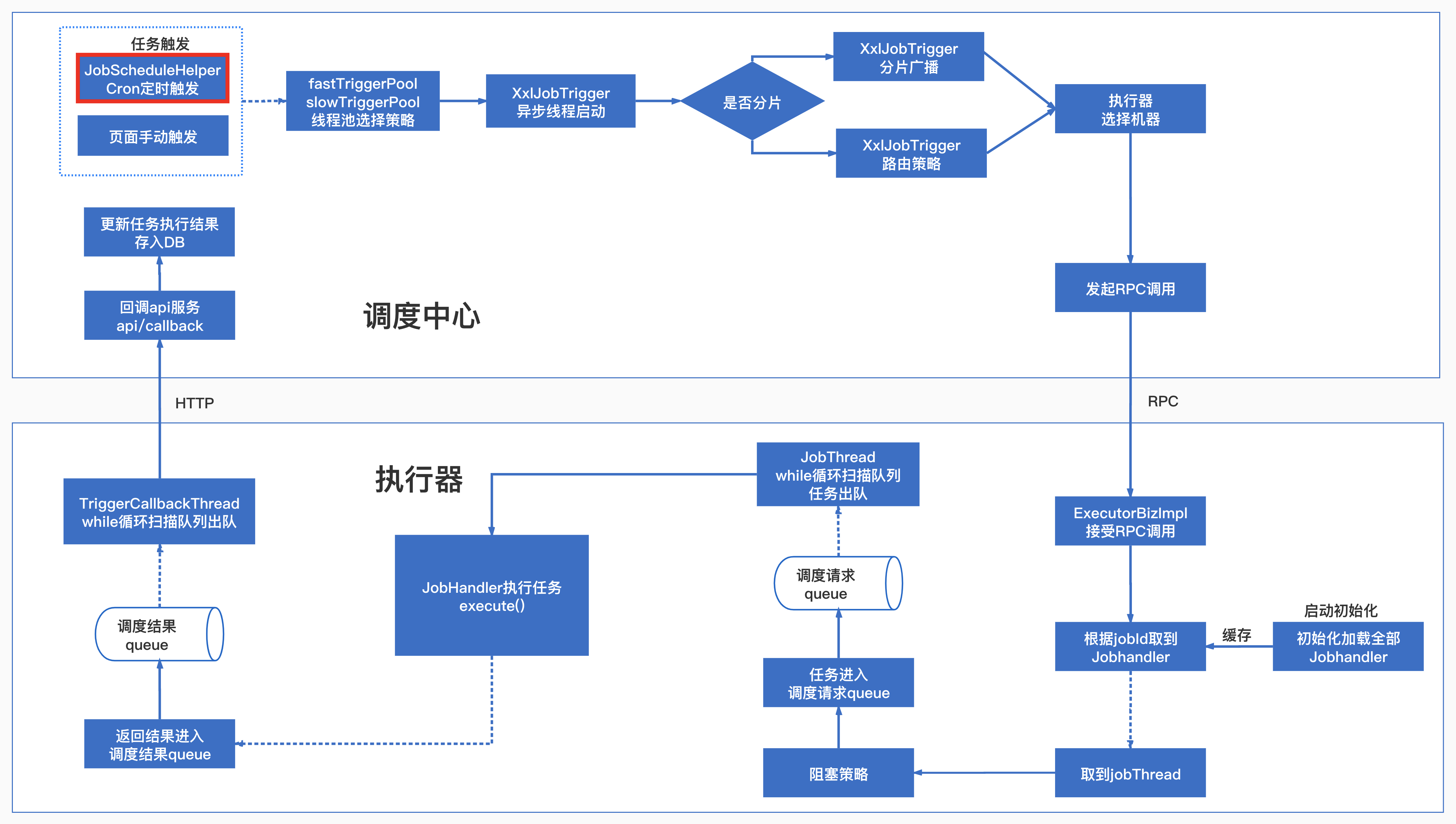

先来看下任务触发和执行的 完整的任务触发执行总体流程图 如下：
上图所示左上角的 第一步：任务触发方式 主要有以下几种类型：1 根据设置的时间自动触发JobScheduleHelper，2 页面点击操作按钮执行触发，3 父子任务触发，4失败重试触发。
本文重点讲解 第一步：任务触发 的第一种 1 根据设置的时间自动触发，即上图 红色框内标示的部分，具体见JobScheduleHelper这个类。
二 任务定时触发流程

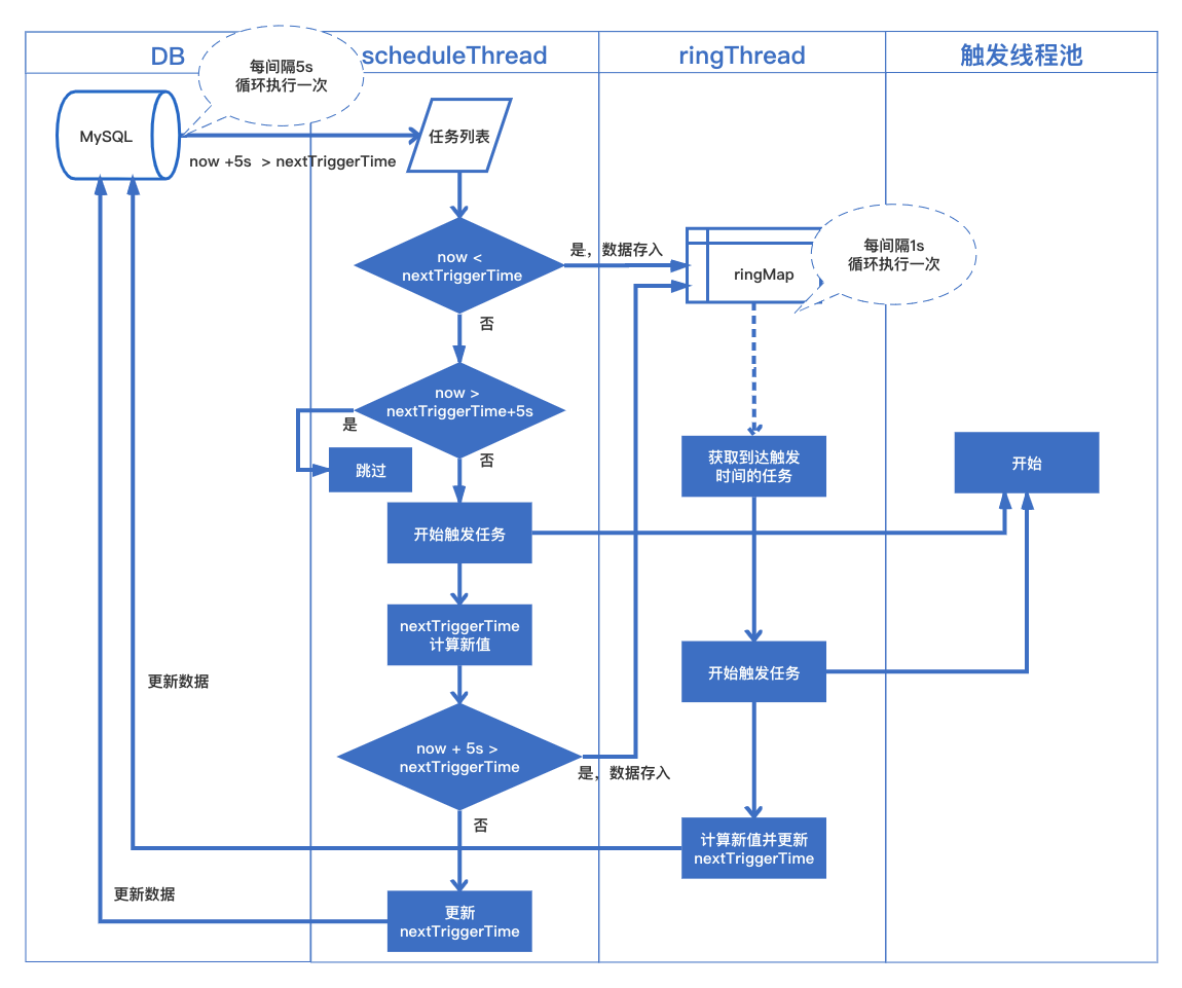

详细的JobScheduleHelperCron定时触发 这个阶段流程图如下：
具体见JobScheduleHelper这个类结合上面流程图来分析，在工程spring启动的时候 触发了JobScheduleHelper类的start（）方法，完整代码如下
public void start(){ // schedule thread scheduleThread = new Thread(new Runnable() { @Override public void run() { try { TimeUnit.MILLISECONDS.sleep(5000 - System.currentTimeMillis()%1000 ); } catch (InterruptedException e) { if (!scheduleThreadToStop) { logger.error(e.getMessage(), e); } } logger.info(">>>>>>>>> init xxl-job admin scheduler success."); // pre-read count: treadpool-size * trigger-qps (each trigger cost 50ms, qps = 1000/50 = 20) int preReadCount = (XxlJobAdminConfig.getAdminConfig().getTriggerPoolFastMax() + XxlJobAdminConfig.getAdminConfig().getTriggerPoolSlowMax()) * 20; while (!scheduleThreadToStop) { // Scan Job long start = System.currentTimeMillis(); Connection conn = null; Boolean connAutoCommit = null; PreparedStatement preparedStatement = null; boolean preReadSuc = true; try { conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection(); connAutoCommit = conn.getAutoCommit(); conn.setAutoCommit(false); preparedStatement = conn.prepareStatement( "select * from xxl_job_lock where lock_name = 'schedule_lock' for update" ); preparedStatement.execute(); // tx start // 1、pre read long nowTime = System.currentTimeMillis(); List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount); if (scheduleList!=null && scheduleList.size()>0) { // 2、push time-ring for (XxlJobInfo jobInfo: scheduleList) { // time-ring jump if (nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS) { // 2.1、trigger-expire > 5s：pass && make next-trigger-time logger.warn(">>>>>>>>>>> xxl-job, schedule misfire, jobId = " + jobInfo.getId()); // fresh next refreshNextValidTime(jobInfo, new Date()); } else if (nowTime > jobInfo.getTriggerNextTime()) { // 2.2、trigger-expire < 5s：direct-trigger && make next-trigger-time // 1、trigger JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON, -1, null, null); logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger : jobId = " + jobInfo.getId() ); // 2、fresh next refreshNextValidTime(jobInfo, new Date()); // next-trigger-time in 5s, pre-read again if (jobInfo.getTriggerStatus()==1 && nowTime + PRE_READ_MS > jobInfo.getTriggerNextTime()) { // 1、make ring second int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60); // 2、push time ring pushTimeRing(ringSecond, jobInfo.getId()); // 3、fresh next refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime())); } } else { // 2.3、trigger-pre-read：time-ring trigger && make next-trigger-time // 1、make ring second int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60); // 2、push time ring pushTimeRing(ringSecond, jobInfo.getId()); // 3、fresh next refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime())); } } // 3、update trigger info for (XxlJobInfo jobInfo: scheduleList) { XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleUpdate(jobInfo); } } else { preReadSuc = false; } // tx stop } catch (Exception e) { if (!scheduleThreadToStop) { logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#scheduleThread error:{}", e); } } finally { // commit if (conn != null) { try { conn.commit(); } catch (SQLException e) { if (!scheduleThreadToStop) { logger.error(e.getMessage(), e); } } try { conn.setAutoCommit(connAutoCommit); } catch (SQLException e) { if (!scheduleThreadToStop) { logger.error(e.getMessage(), e); } } try { conn.close(); } catch (SQLException e) { if (!scheduleThreadToStop) { logger.error(e.getMessage(), e); } } } // close PreparedStatement if (null != preparedStatement) { try { preparedStatement.close(); } catch (SQLException e) { if (!scheduleThreadToStop) { logger.error(e.getMessage(), e); } } } } long cost = System.currentTimeMillis()-start; // Wait seconds, align second if (cost < 1000) { // scan-overtime, not wait try { // pre-read period: success > scan each second; fail > skip this period; TimeUnit.MILLISECONDS.sleep((preReadSuc?1000:PRE_READ_MS) - System.currentTimeMillis()%1000); } catch (InterruptedException e) { if (!scheduleThreadToStop) { logger.error(e.getMessage(), e); } } } } logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#scheduleThread stop"); } }); scheduleThread.setDaemon(true); scheduleThread.setName("xxl-job, admin JobScheduleHelper#scheduleThread"); scheduleThread.start(); // ring thread ringThread = new Thread(new Runnable() { @Override public void run() { // align second try { TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis()%1000 ); } catch (InterruptedException e) { if (!ringThreadToStop) { logger.error(e.getMessage(), e); } } while (!ringThreadToStop) { try { // second data List<Integer> ringItemData = new ArrayList<>(); int nowSecond = Calendar.getInstance().get(Calendar.SECOND); // 避免处理耗时太长，跨过刻度，向前校验一个刻度； for (int i = 0; i < 2; i++) { List<Integer> tmpData = ringData.remove( (nowSecond+60-i)%60 ); if (tmpData != null) { ringItemData.addAll(tmpData); } } // ring trigger logger.debug(">>>>>>>>>>> xxl-job, time-ring beat : " + nowSecond + " = " + Arrays.asList(ringItemData) ); if (ringItemData.size() > 0) { // do trigger for (int jobId: ringItemData) { // do trigger JobTriggerPoolHelper.trigger(jobId, TriggerTypeEnum.CRON, -1, null, null); } // clear ringItemData.clear(); } } catch (Exception e) { if (!ringThreadToStop) { logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread error:{}", e); } } // next second, align second try { TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis()%1000); } catch (InterruptedException e) { if (!ringThreadToStop) { logger.error(e.getMessage(), e); } } } logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread stop"); } }); ringThread.setDaemon(true); ringThread.setName("xxl-job, admin JobScheduleHelper#ringThread"); ringThread.start(); }任务定时触发，流程如下：
1 分布式锁
为了保证分布式一致性先上悲观锁：使用select xx for update来实现
conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection();connAutoCommit = conn.getAutoCommit();conn.setAutoCommit(false);preparedStatement = conn.prepareStatement( "select * from xxl_job_lock where lock_name = 'schedule_lock' for update" ); preparedStatement.execute();2 轮询db，找出trigger_next_time（下次触发时间）在距now 5秒内的任务
List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount);详细sql如下：trigger_status代表触发状态处于启动的任务 trigger_next_time代表 任务下次 执行触发的时间<select id="scheduleJobQuery" parameterType="java.util.HashMap" resultMap="XxlJobInfo"> SELECT * FROM xxl_job_info AS t WHERE t.trigger_status = 1 and t.trigger_next_time <![CDATA[ <= ]]> #{maxNextTime} ORDER BY id ASC LIMIT #{pagesize}</select>3 触发算法
拿到了距now 5秒内的任务列表数据：scheduleList，分三种情况处理：for循环遍历scheduleList集合
（1）对到达now时间后的任务：（超出now 5秒外）：直接跳过不执行； 重置trigger_next_time；
（2）对到达now时间后的任务：（超出now 5秒内）：线程执行触发逻辑； 若任务下一次触发时间是在5秒内， 则放到时间轮内（Map<Integer, List<Integer>> 秒数(1-60) => 任务id列表）；
再 重置trigger_next_time
（3）对未到达now时间的任务：直接放到时间轮内；重置trigger_next_time 。

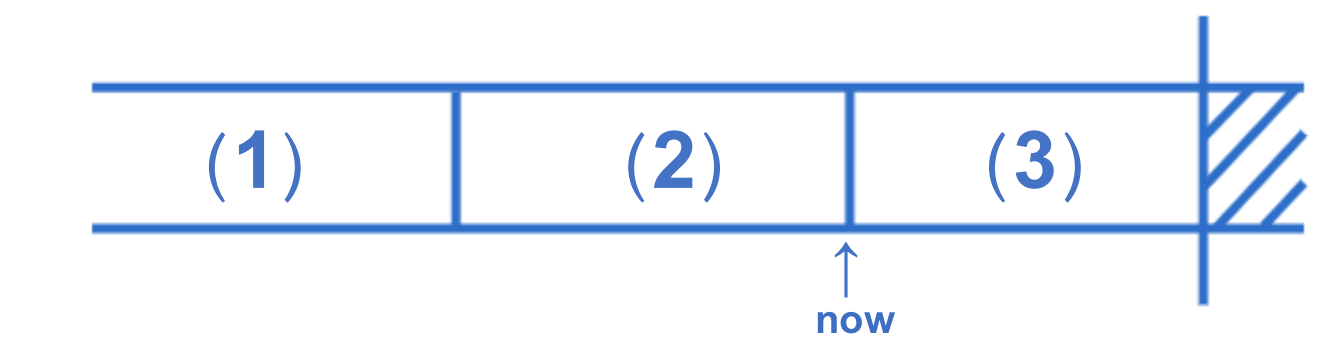

分别对应下面 这个数轴 的 三个阶段
具体参见下面代码：
下面对应代码（1）对到达now时间后的任务（超出now 5秒外）：直接跳过不执行； 重置trigger_next_timeif (nowTime > jobInfo.getTriggerNextTime() + 5000) {// 2.1、trigger-expire > 5s：pass && make next-trigger-timelogger.warn(">>>>>>>>>>> xxl-job, schedule misfire, jobId = " + jobInfo.getId());// fresh nextrefreshNextValidTime(jobInfo, new Date());}下面对应代码（2）对到达now时间后的任务（超出now 5秒内）：线程执行触发逻辑； 若任务下一次触发时间是在5秒内， 则放到时间轮内（Map<Integer, List<Integer>> 秒数(1-60) => 任务id列表）；重置trigger_next_time else if (nowTime > jobInfo.getTriggerNextTime()) { // 1、trigger JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON, -1, null, null); // 2、fresh next refreshNextValidTime(jobInfo, new Date()); // next-trigger-time in 5s, pre-read again if (jobInfo.getTriggerStatus()==1 && nowTime + PRE_READ_MS > jobInfo.getTriggerNextTime()) { // 1、make ring second int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60); // 2、push time ring pushTimeRing(ringSecond, jobInfo.getId()); // 3、fresh next refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime())); }}下面对应代码（3）对未到达now时间的任务：直接放到时间轮内；重置trigger_next_time else { // 1、make ring second int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60); // 2、push time ring pushTimeRing(ringSecond, jobInfo.getId()); // 3、fresh next refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));}上面的refreshNextValidTime方法是 更新任务的 trigger_next_time 下次触发时间，xxl_job_info表是记录定时任务的db表，里面有个trigger_next_time（Long）字段，表示下一次触发的时间点任务时间被修改
每一次任务触发后，可以根据cronb表达式计算下一次触发时间戳：Date nextValidTime = new CronExpression(jobInfo.getJobCron()).getNextValidTimeAfter(new Date())），更新trigger_next_time字段。
4 时间轮触发

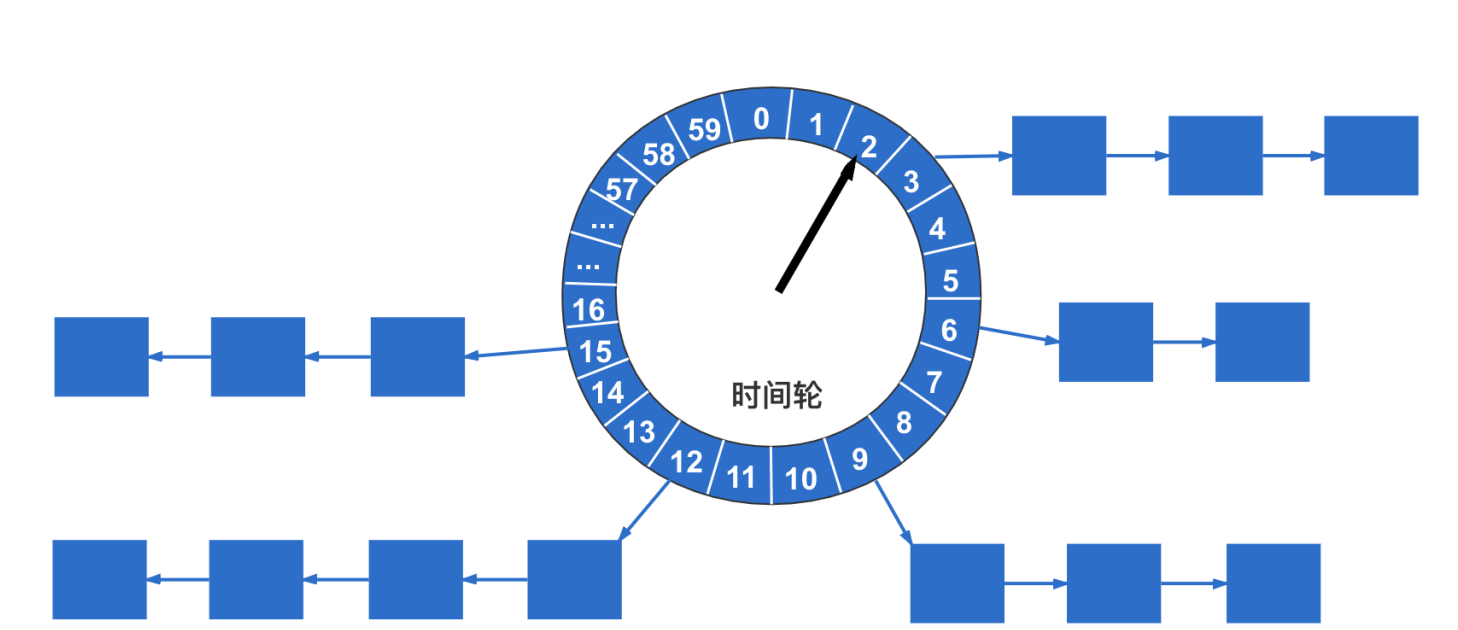

接下来讲时间轮，时间轮数据结构： Map<Integer, List<Integer>> key是秒数(1-60) value是任务id列表，具体结构如下图 ：
时间轮的执行代码如下：
public void run() { // align second try { TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis()%1000 ); } catch (InterruptedException e) { if (!ringThreadToStop) { logger.error(e.getMessage(), e); } } while (!ringThreadToStop) { try { // second data List<Integer> ringItemData = new ArrayList<>(); int nowSecond = Calendar.getInstance().get(Calendar.SECOND); // 避免处理耗时太长，跨过刻度，向前校验一个刻度； for (int i = 0; i < 2; i++) { List<Integer> tmpData = ringData.remove( (nowSecond+60-i)%60 ); if (tmpData != null) { ringItemData.addAll(tmpData); } } // ring trigger logger.debug(">>>>>>>>>>> xxl-job, time-ring beat : " + nowSecond + " = " + Arrays.asList(ringItemData) ); if (ringItemData.size() > 0) { // do trigger for (int jobId: ringItemData) { // do trigger JobTriggerPoolHelper.trigger(jobId, TriggerTypeEnum.CRON, -1, null, null); } // clear ringItemData.clear(); } } catch (Exception e) { if (!ringThreadToStop) { logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread error:{}", e); } } // next second, align second try { TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis()%1000); } catch (InterruptedException e) { if (!ringThreadToStop) { logger.error(e.getMessage(), e); } } } logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread stop"); }时间轮数据结构： Map<Integer, List<Integer>> key是hash计算触发时间获得的秒数(1-60)，value是任务id列表
入轮：扫描任务触发时 （1）本次任务处理完成，但下一次触发时间是在5秒内（2）本次任务未达到触发时间
出轮：获取当前时间秒数，从时间轮内移出当前秒数前2个秒数的任务id列表， 依次进行触发任务；（避免处理耗时太长，跨过刻度，多向前校验一秒）
增加时间轮的目的是：任务过多可能会延迟，为了保障触发时间尽可能和 任务设置的触发时间尽量一致，把即将要触发的任务提前放到时间轮里，每秒来触发时间轮相应节点的任务
三 关于这么设计的感悟：看似简单的一个任务触发为什么要搞这么复杂呢？
我的答案是: 因为 出于“性能” 和“时效性”这两点 综合来考虑，即“中庸之道”。
就拿每次 “从DB查出 近期 即将要到触发时间任务” 这个场景 来看：
1 如果希望“性能”更好，那肯定每次多查出些数据，但这样就不可避免的造成 因为任务过多，同一批查出来的位置靠后的某些任务 触发就可能会延迟，比如实际触发比设定触发的时间晚几秒。
2 如果希望“时效性”更好，那肯定每次少查出些数据，比如每次只查出来一条或者几条，实际触发时间和设定的触发时间 基本一样，但这样造成了频繁查询数据库，性能下降。
故 通过“时间轮”来达到既“性能”比较好并且每次查出相对尽量多 的数据（目前是取5s内触发的任务），又通过时间轮来保障“时效性”：实际触发时间和设定的触发时间 尽量一样。这就是设计这么复杂的原因。
