杂谈键盘史篇二十六：KeyTronic KB101 鼻祖级电容键盘

2016-02-14 11:07:03 13点赞 46收藏 19评论

1.前言

说起静电容键盘大家或许第一个想到的品牌或许是Realforce，在如今Realforce可以说是静电容键盘界的标杆品牌，但是其实电容键盘其真正的鼻祖并不是Realforce，在80年代初德国

[](https://pinpai.smzdm.com/162924/)

[

关注

](https://pinpai.smzdm.com/162924/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

Cherry美国KeyTronic均研发并申请过其相关专利，后Cherry专注生产纯机械的MX轴键盘并未生产过电容键盘，而KeyTronic生产的KB101系列则可以说是最具有代表性的鼻祖级电容键盘了，这里还要提一下的是KeyTronic的电容键盘依靠的是碗型胶腕产生压力反弹和段落差的，并且为碗型胶腕申请了相当多的专利，碗型胶腕其容易大量生产，造价低廉的特性使得成为了以后薄膜键盘最普遍的结构。后来可能是成本原因KeyTronic退出电容键盘领域，并把其专利专卖给了Topre，如今的Realforce正是在Topre旗下。在结构上来说KeyTronic和Realforce二者还是很大区别的，KeyTronic的KB101使用的是导电海绵，依靠导电海绵物理接触铜片来触发电容感应，而Realforce的电容键盘则对其进行了改进去掉了物理触点。另外还有点KeyTronic的电容并不是所有型号都使用胶腕，也有型号使用弹簧。

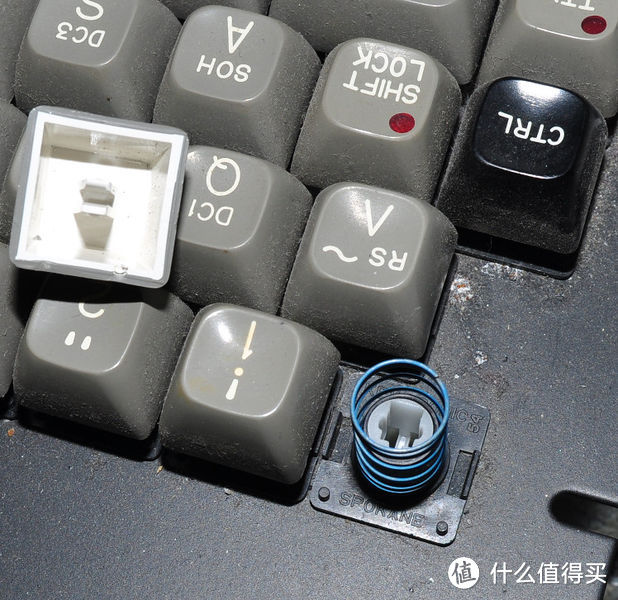

▲使用弹簧结构的轴体

2.外观

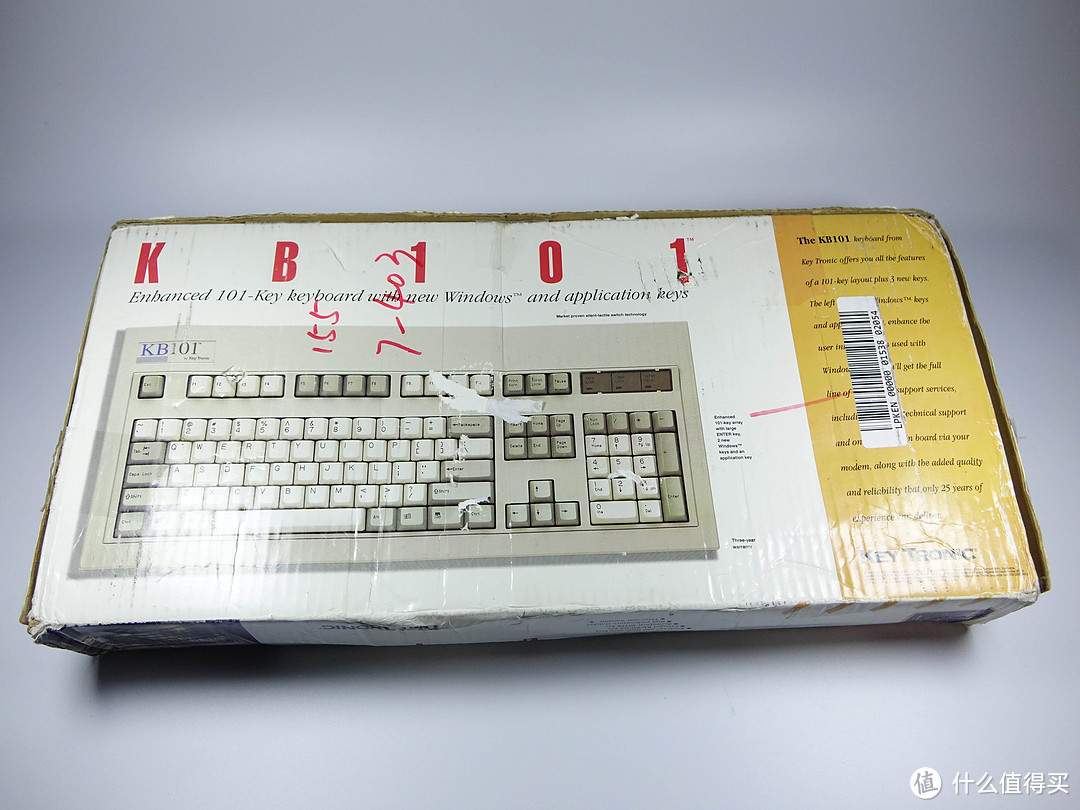

▲ 外包装使用了彩色印刷，包装盒体积非常大。UP主的这把KB101包装有点破旧了，是从EBAY上从一个米帝家庭妇女手上买的，米帝人民也是屌就这样什么都没包直接给我米帝发过来了 KeyTronic KB101 鼻祖级电容键盘。

▲标签上能看到型号和SN号，因为直接在外包装上缠的胶带，所以标签右边有些信息看不清楚了。

▲Three-year warranty....貌似已经N个Three-year过去了...

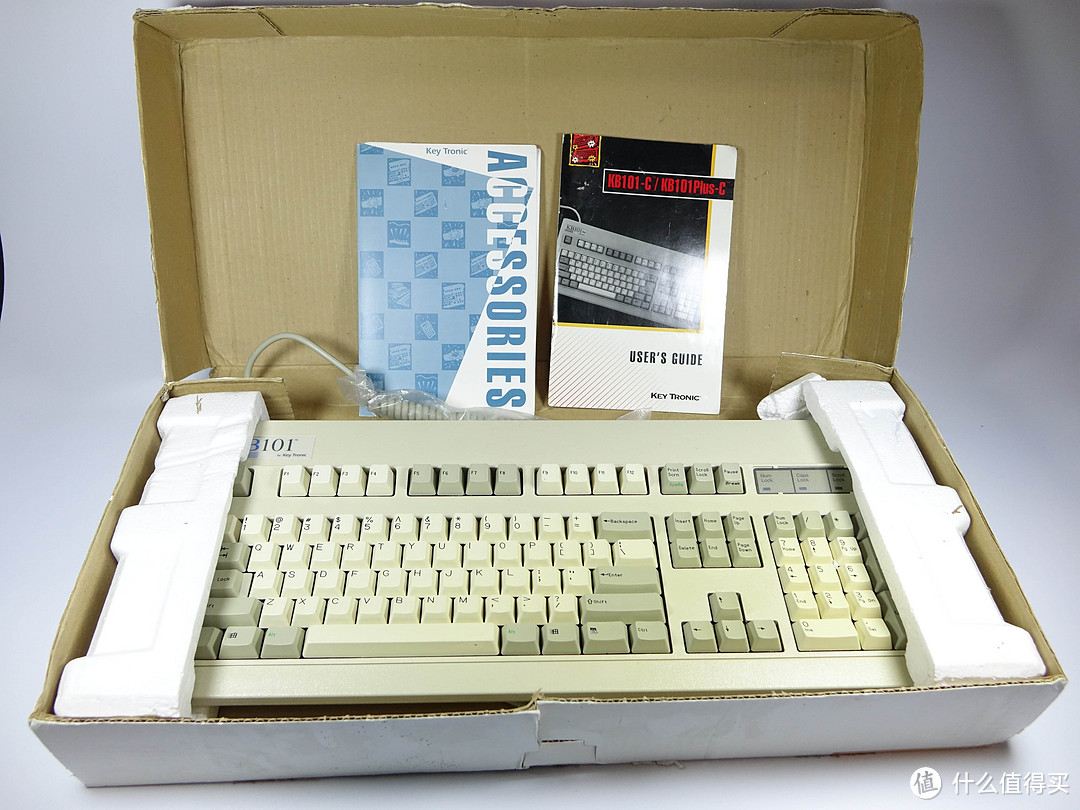

▲打开盒子后内部有，键盘本体、保修卡、用户手册和张符合标准声明。

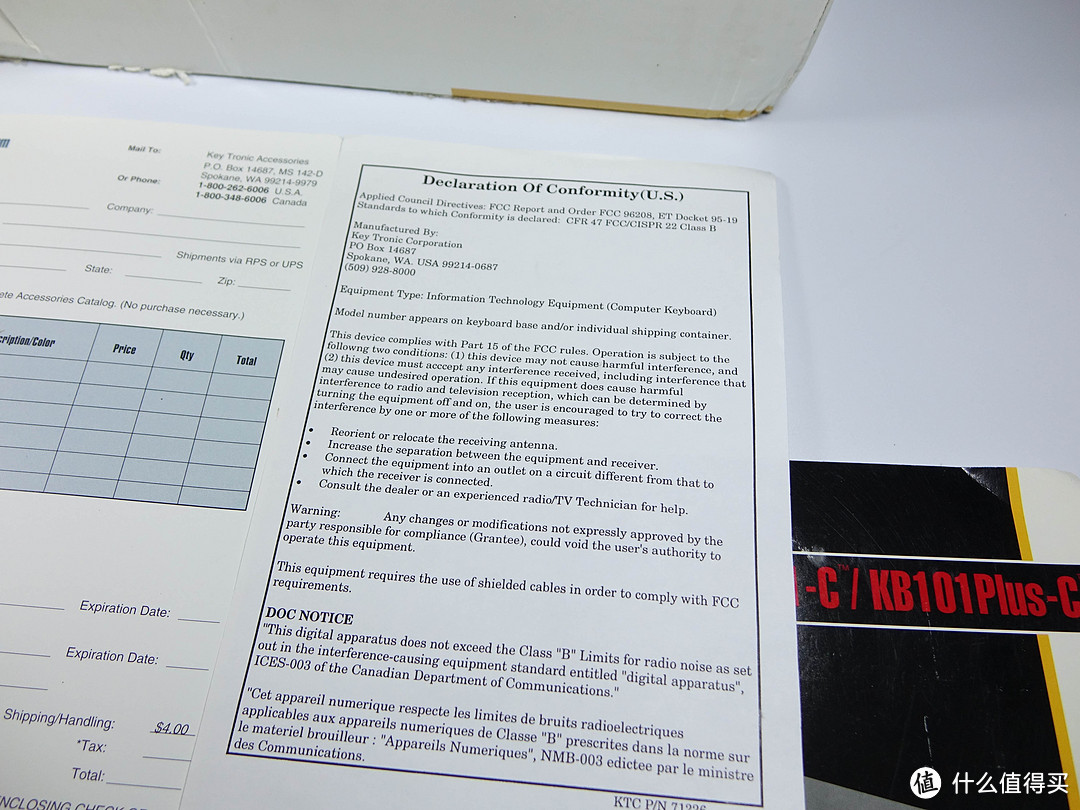

▲这张纸片就是符合标准声明

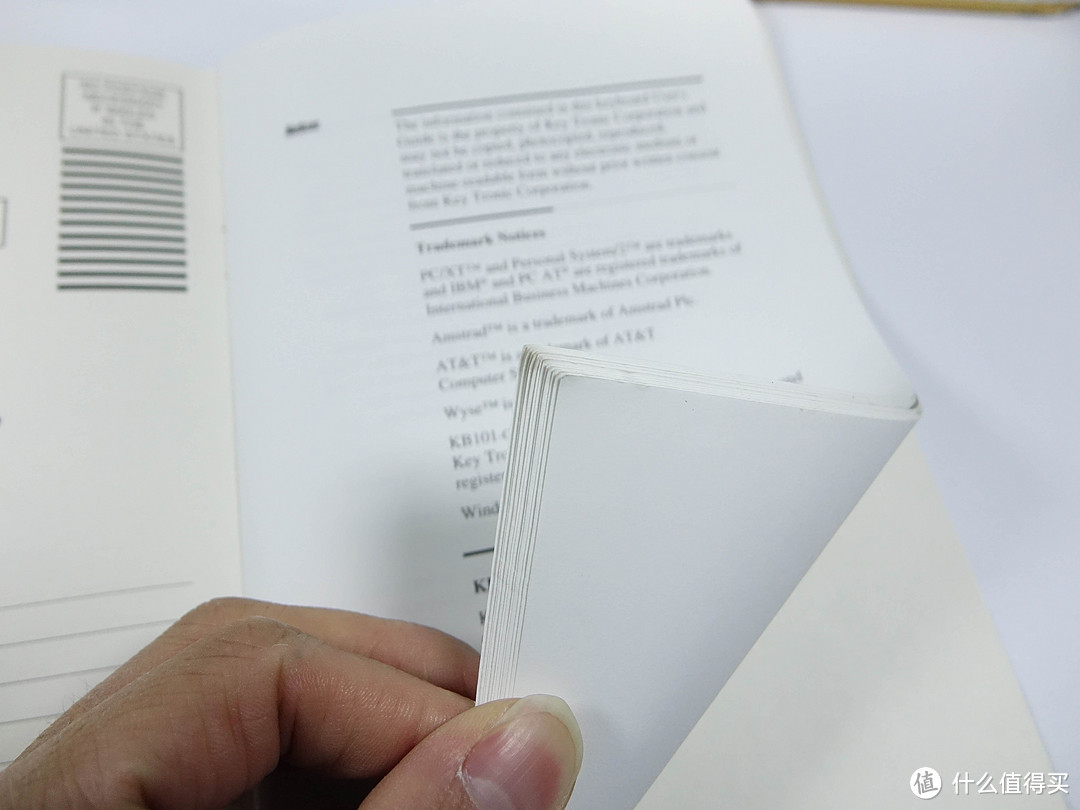

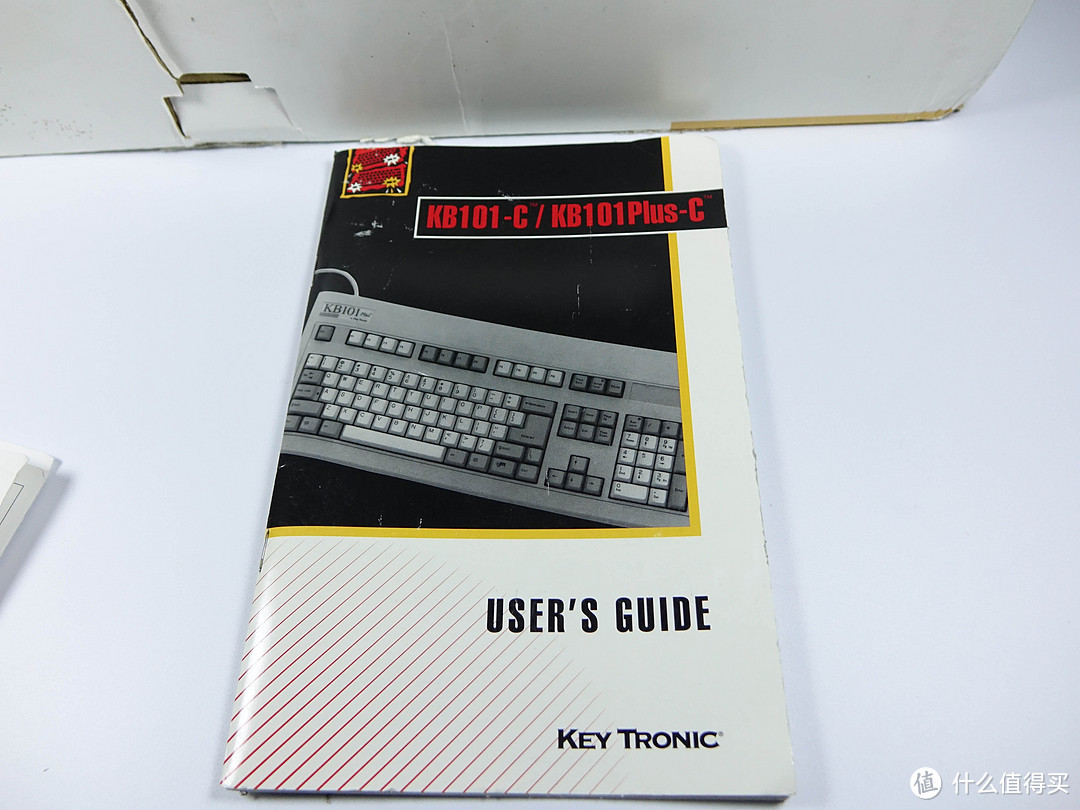

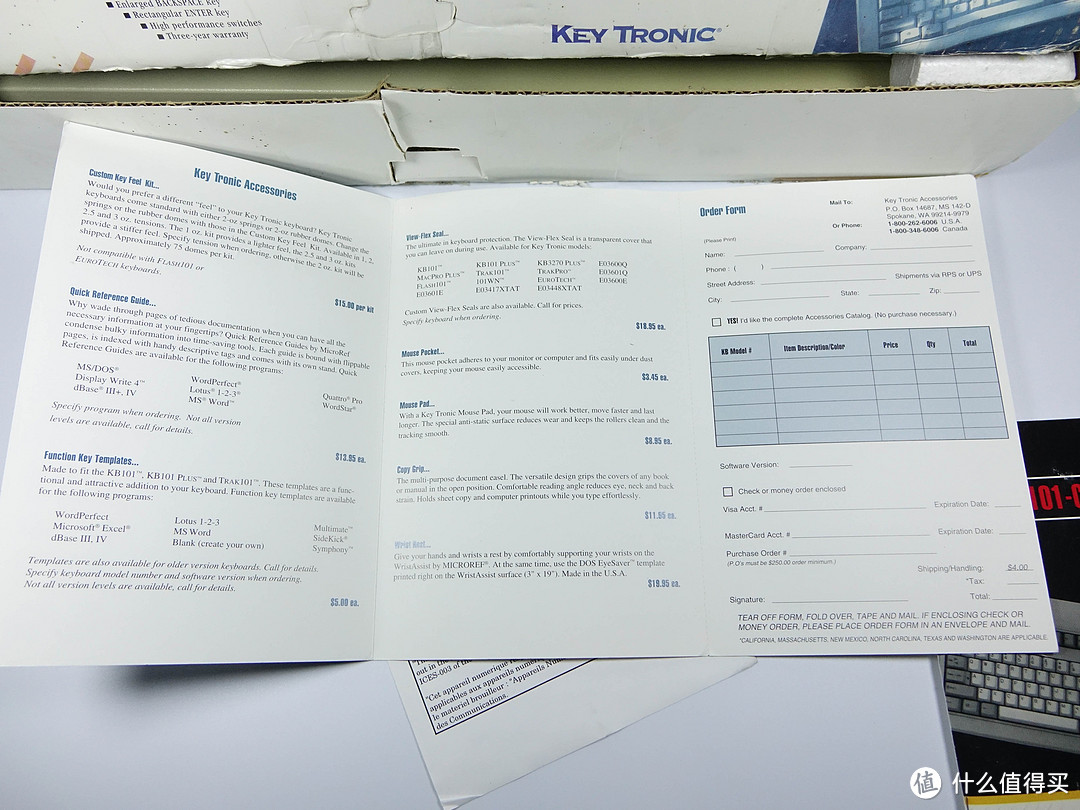

▲用户手册，贼厚贼厚一本

[](https://pinpai.smzdm.com/7965/)

[

关注

](https://pinpai.smzdm.com/7965/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

。

▲保修卡

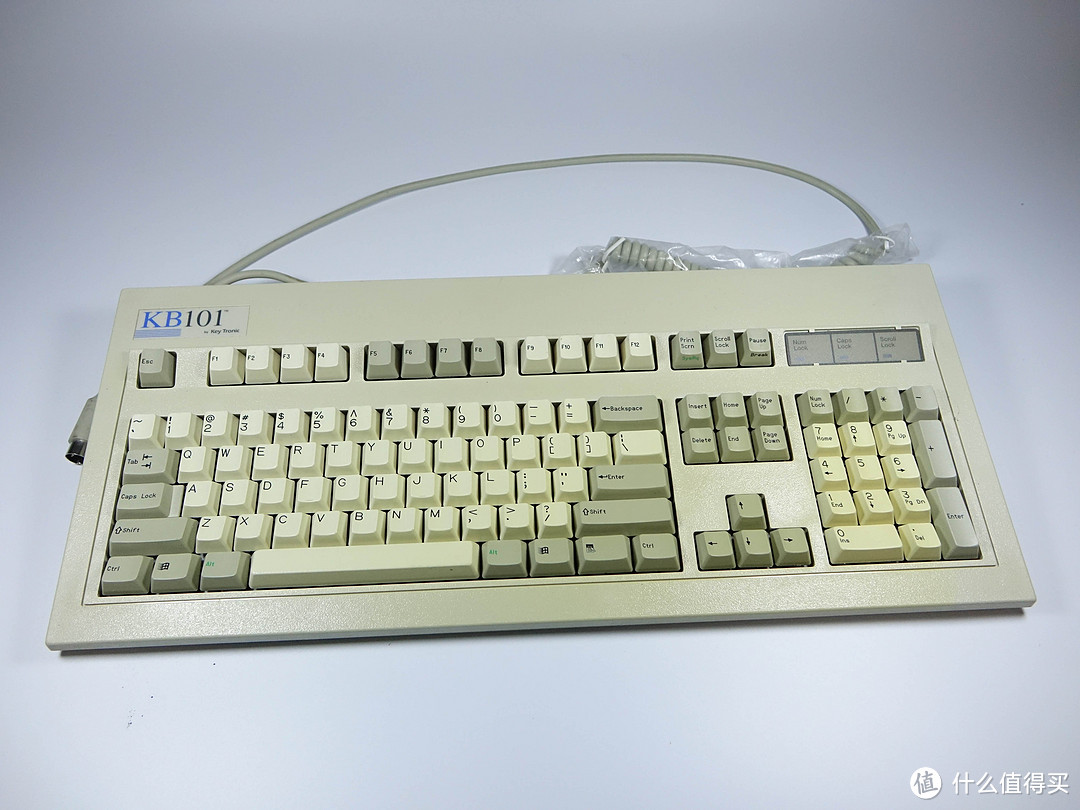

▲KB101有分101和104键二个版本，UP主这把是104键US布局的版本，键盘背面平板一快，妥妥的飞机场。

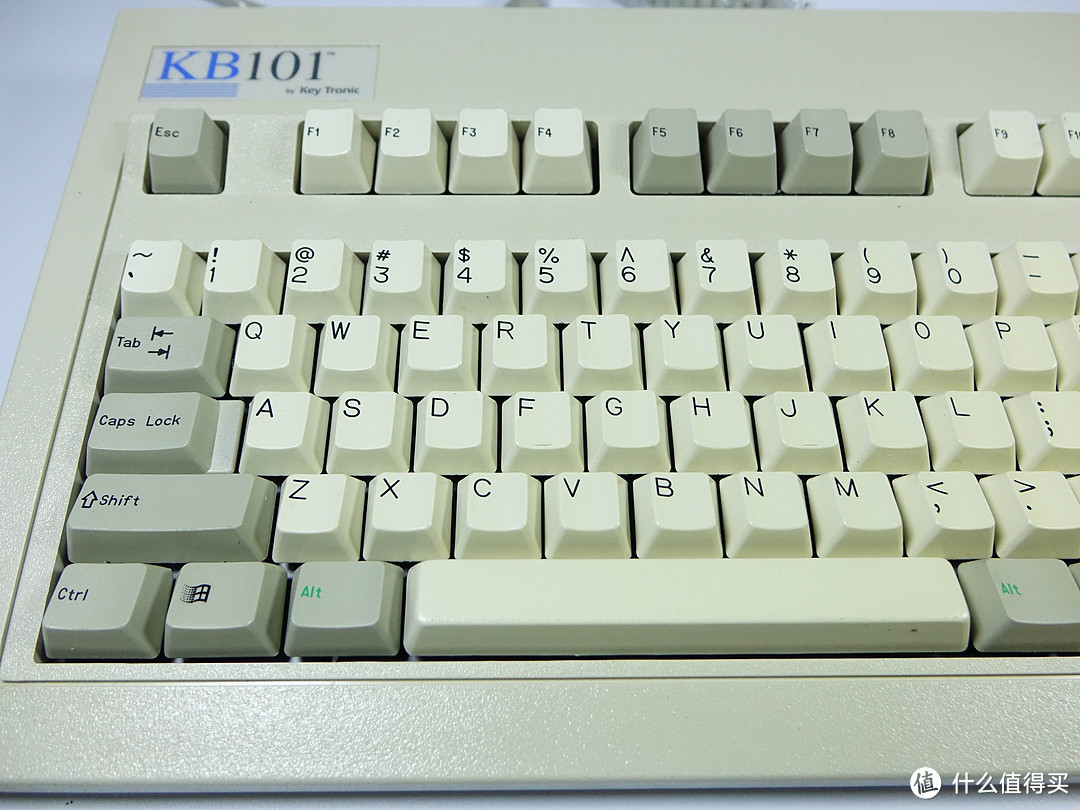

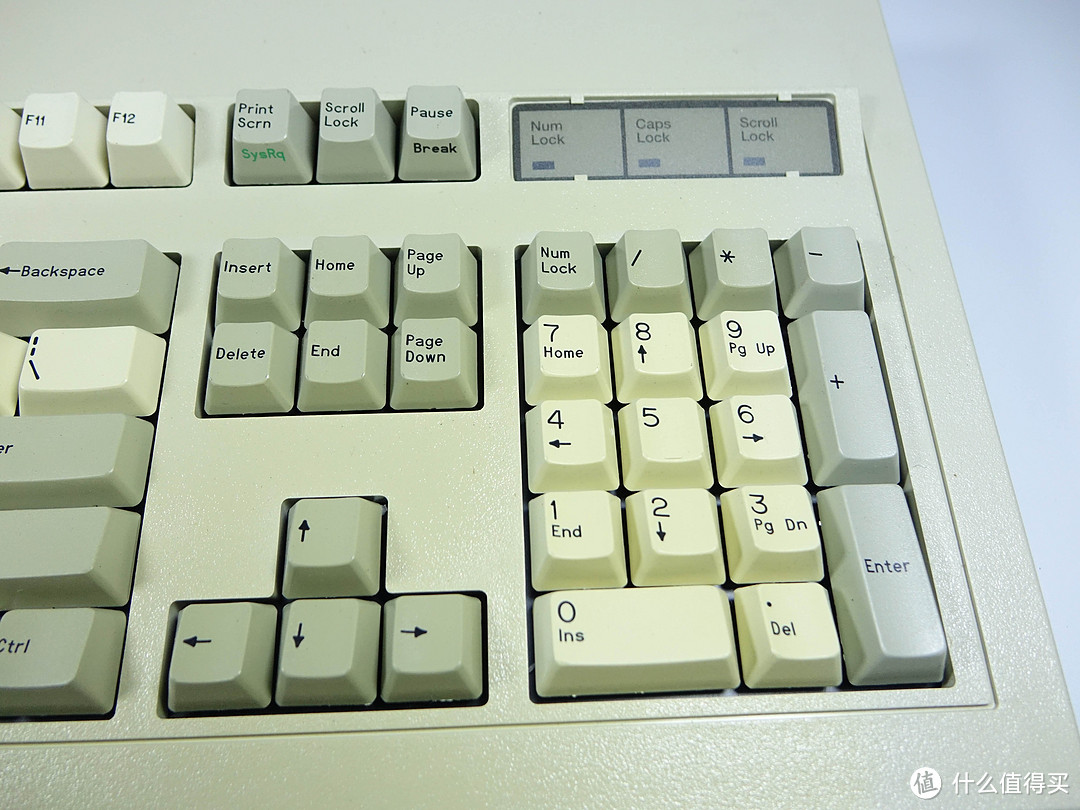

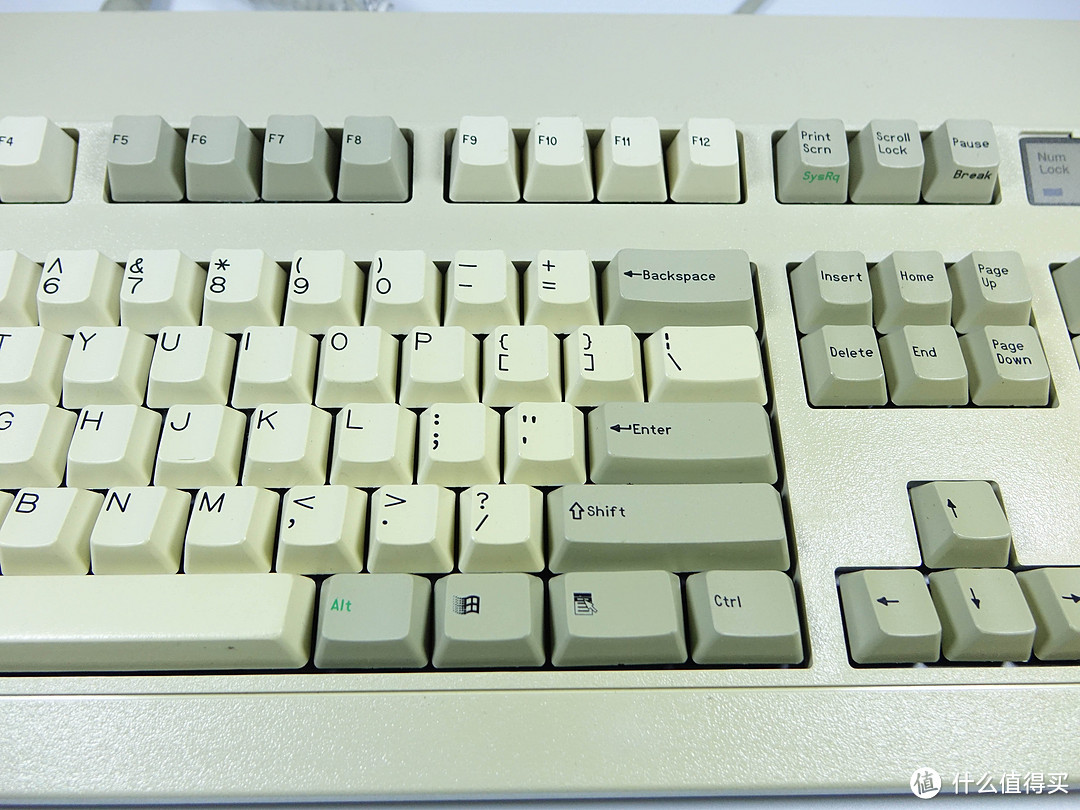

▲键盘各处细节，键盘的布局与现在的基本一样，不过KB101的菜单键比我们现在的大一点。

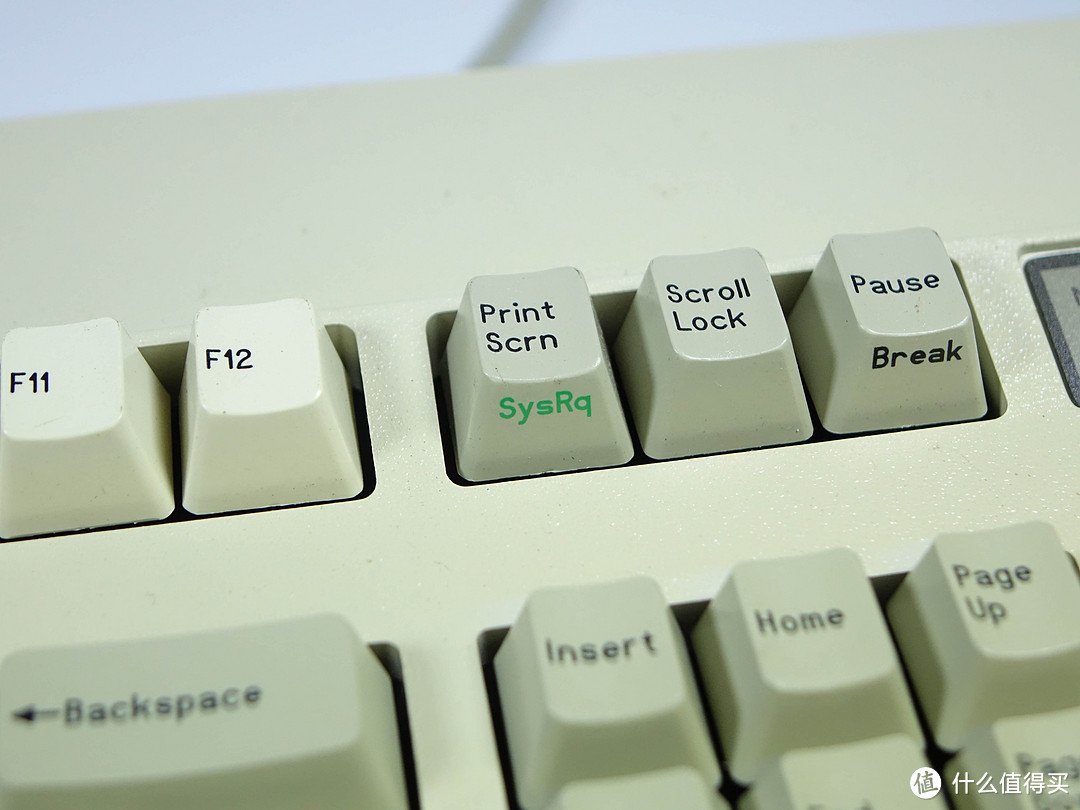

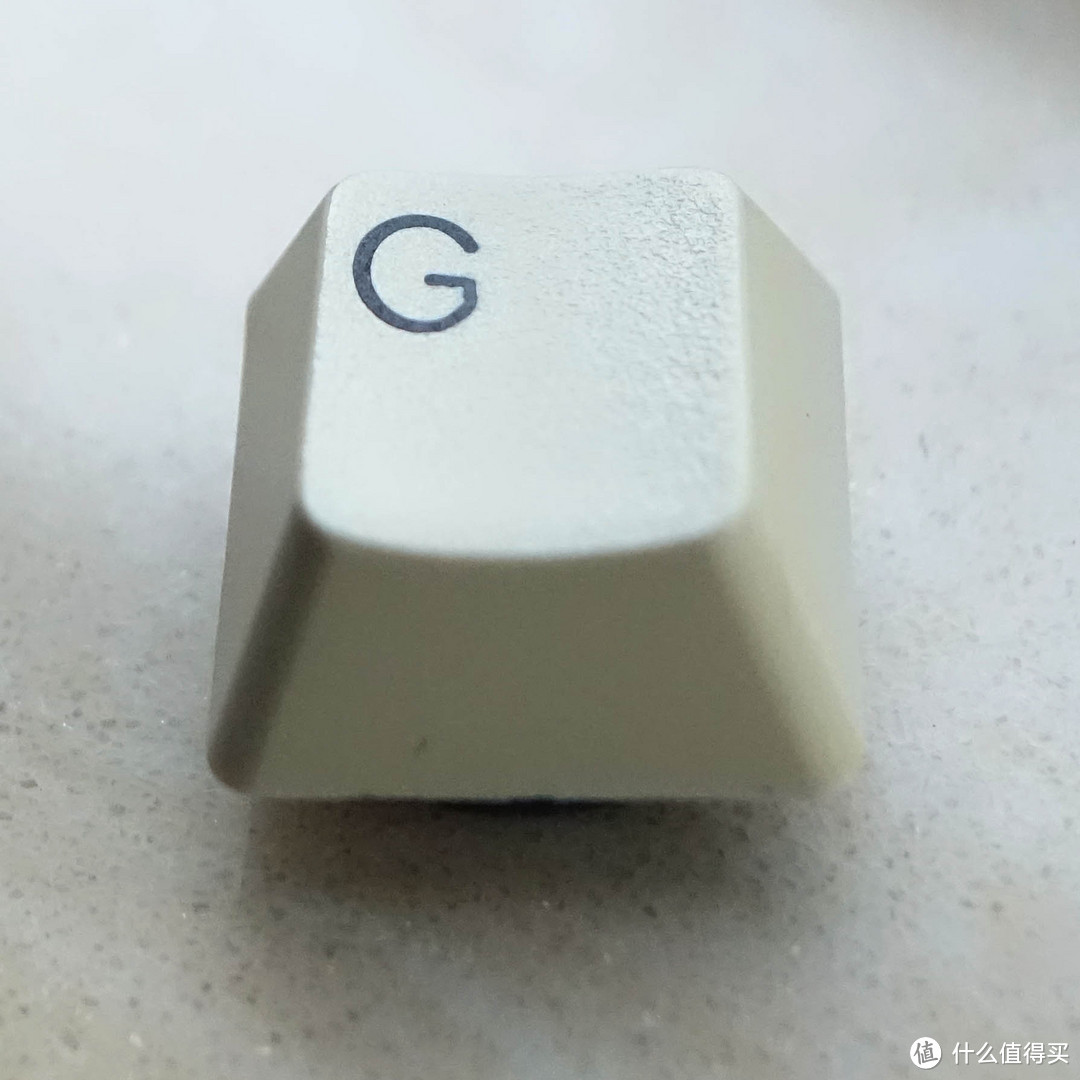

▲键盘外壳材质颗粒较大磨砂手感，和MODEL M一样在键帽侧面有印刷字体。

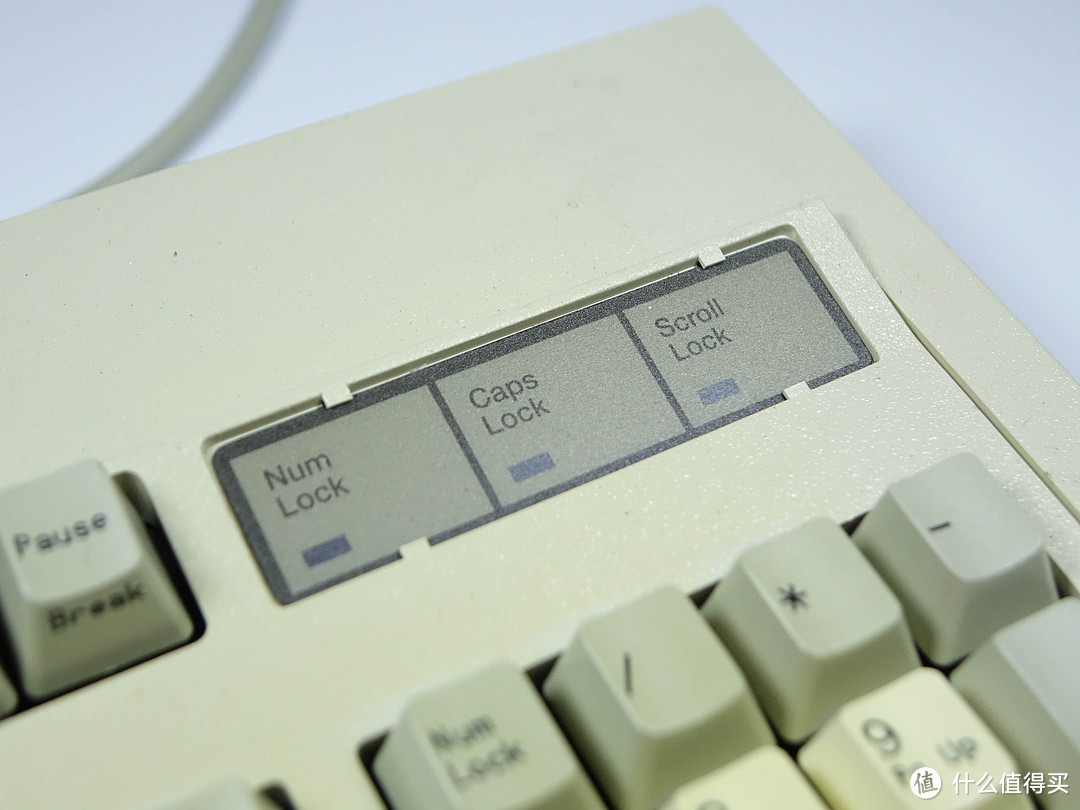

▲键帽的指示灯区域用的是一张塑料片覆盖，可以抠下来。

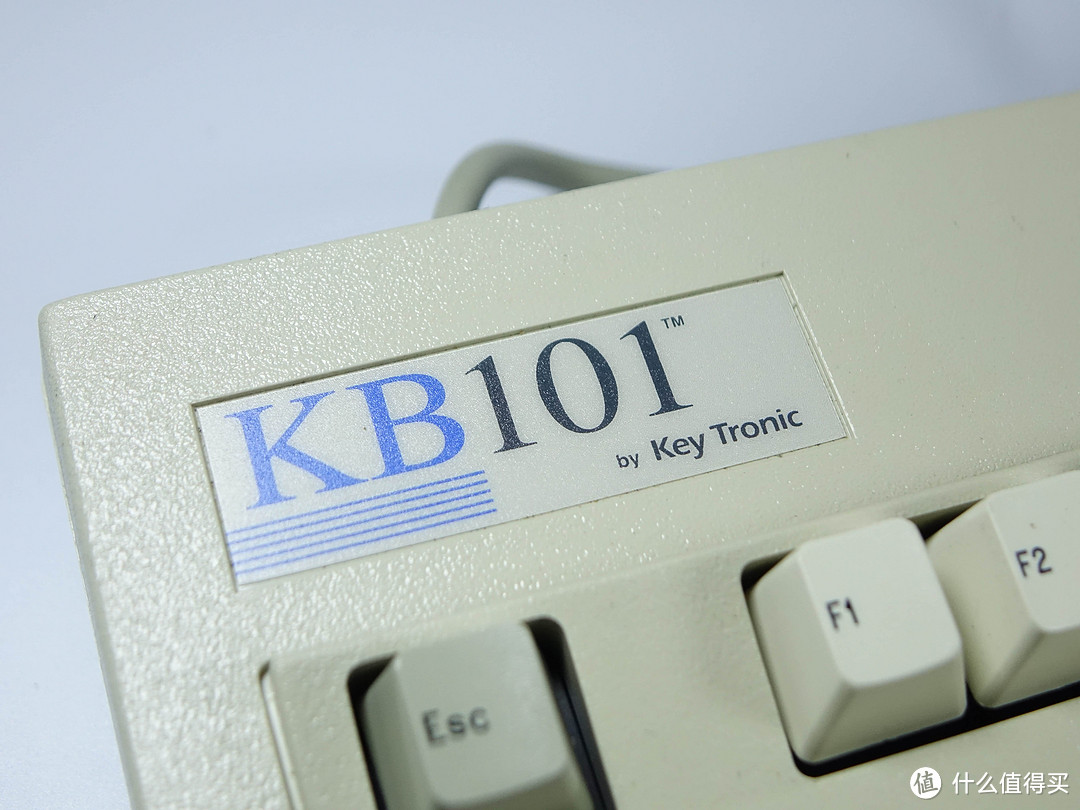

▲KB101 by Key Tronic的LOGO。

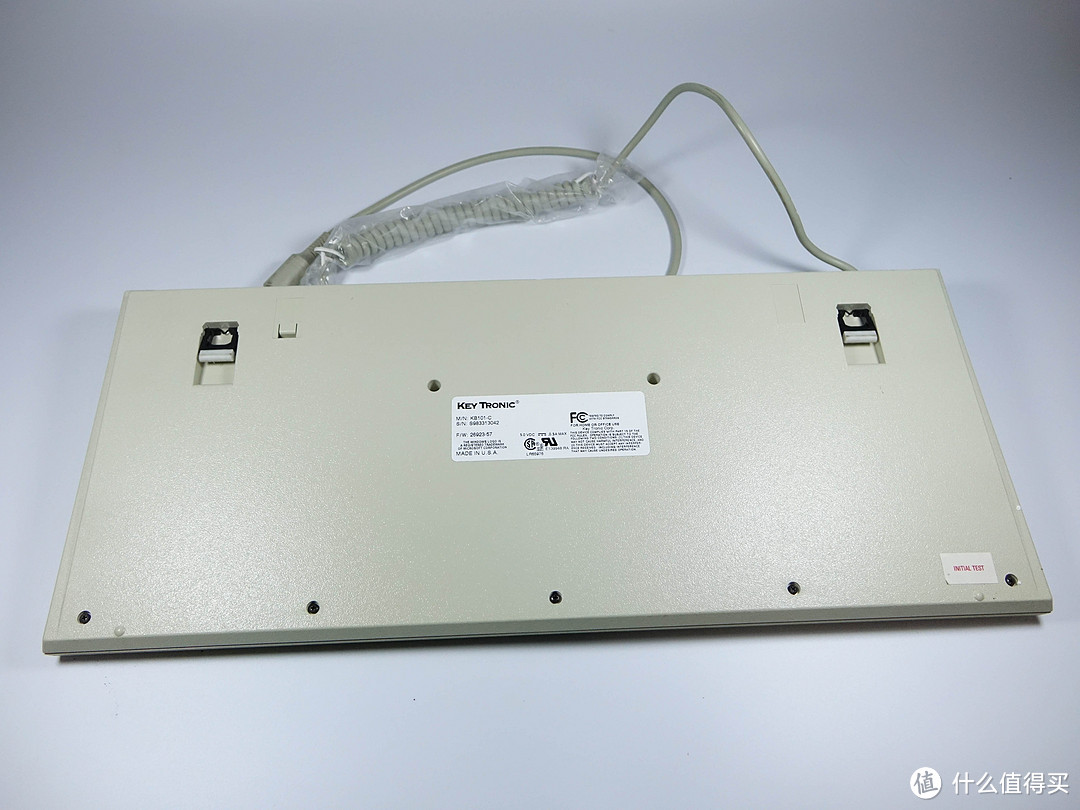

▲背面可以看到键盘的序列号，型号，产地出自米帝。

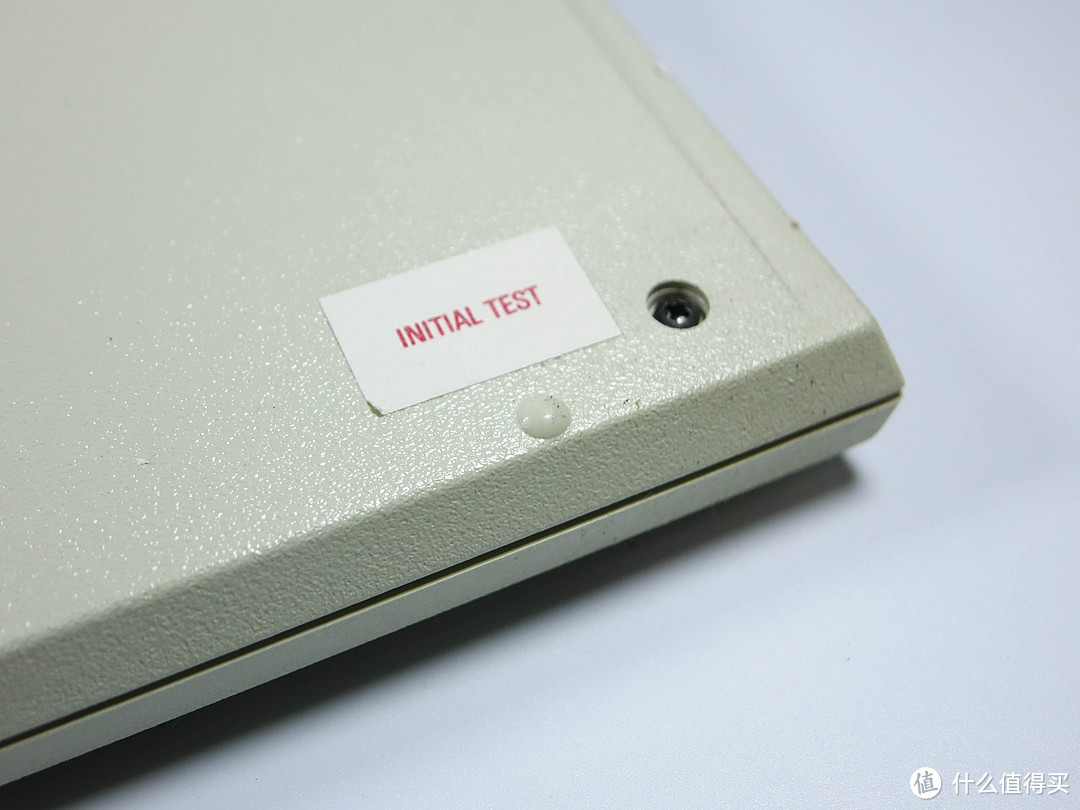

▲键盘背面下方并无橡胶的防滑垫，只有二个凸起的塑料点。

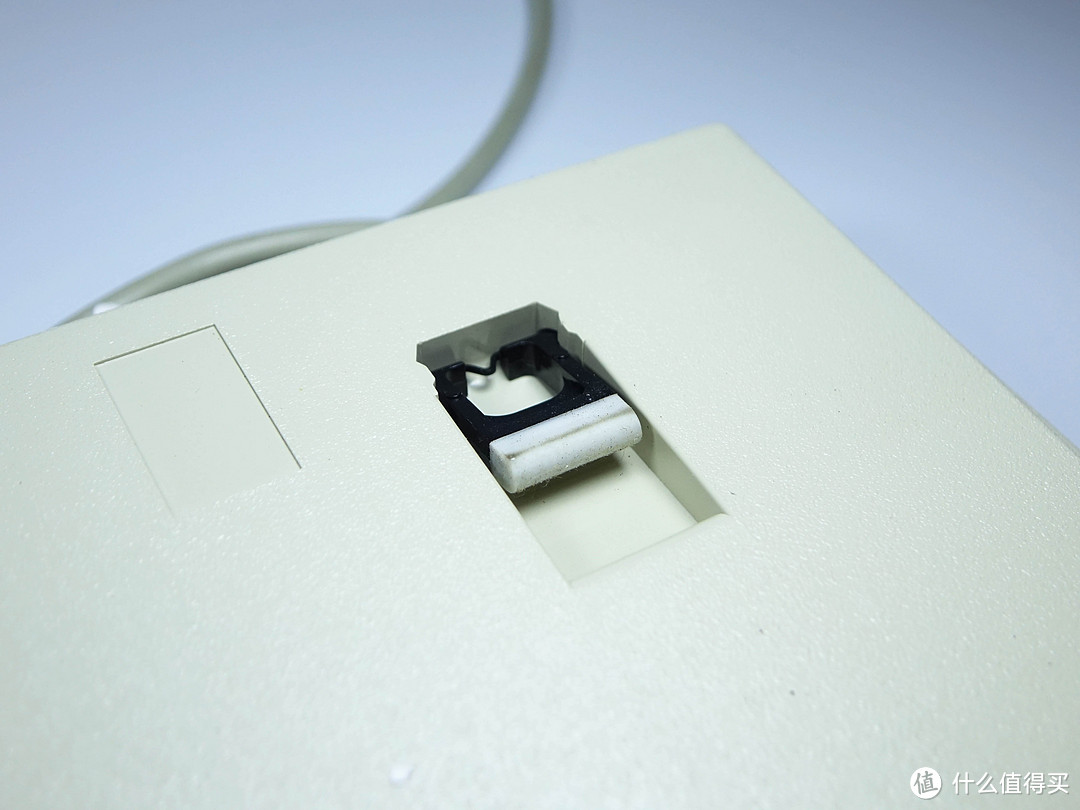

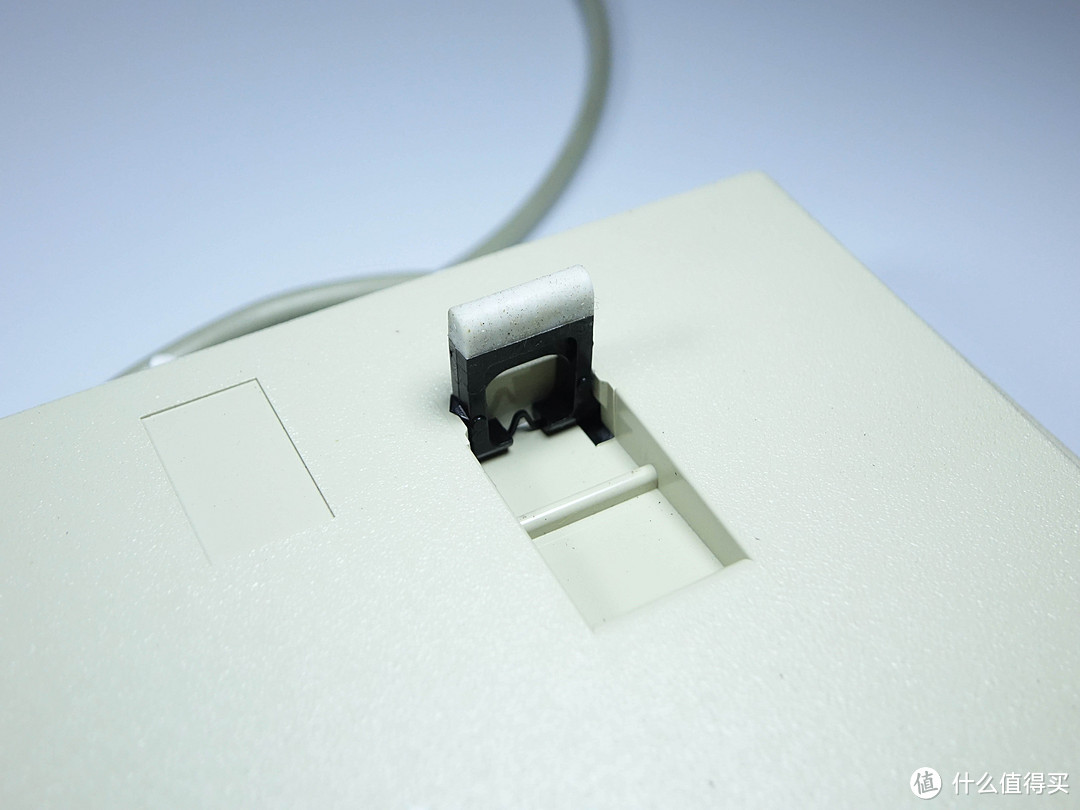

▲而脚撑这里则有一快橡胶作为防滑垫，脚撑不论开启还是关闭时都能起到防滑作用，而脚撑的结构大家可以看到根部有一跟钢丝作为卡簧，手感比较紧，特别是关闭时候需大力才能出奇迹。

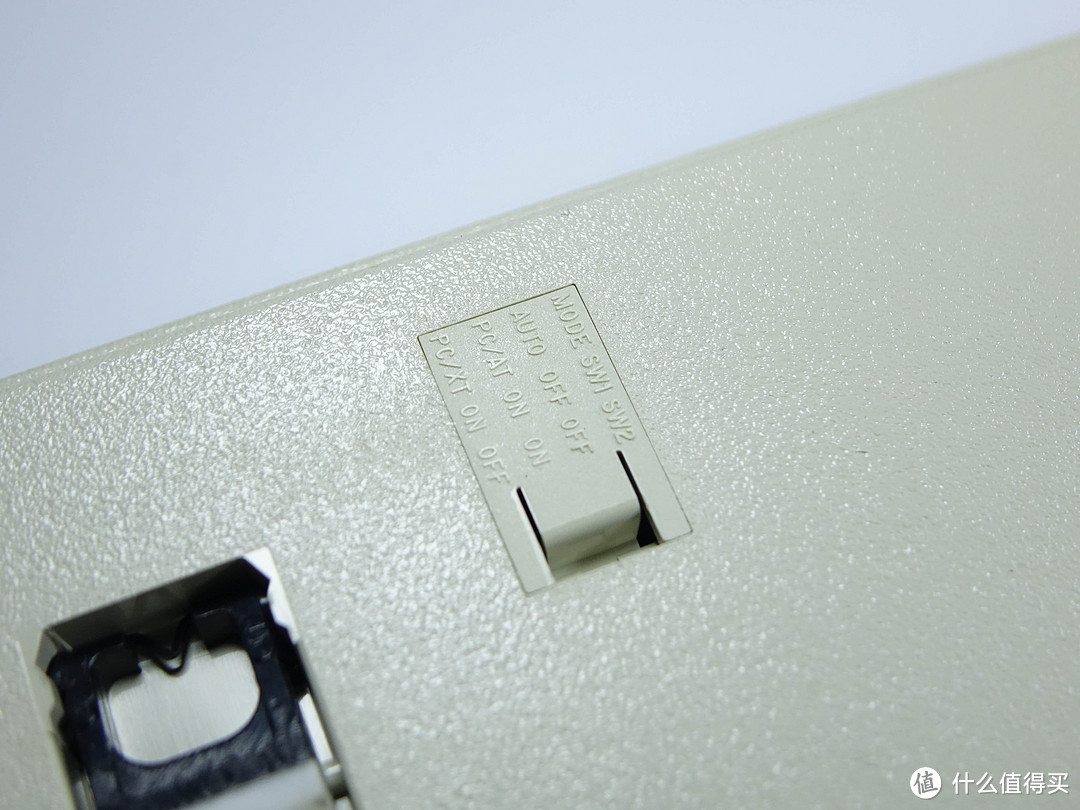

▲背面左侧脚撑右边有个小仓盖可以看到，这个是AT/XT开关切换用的。

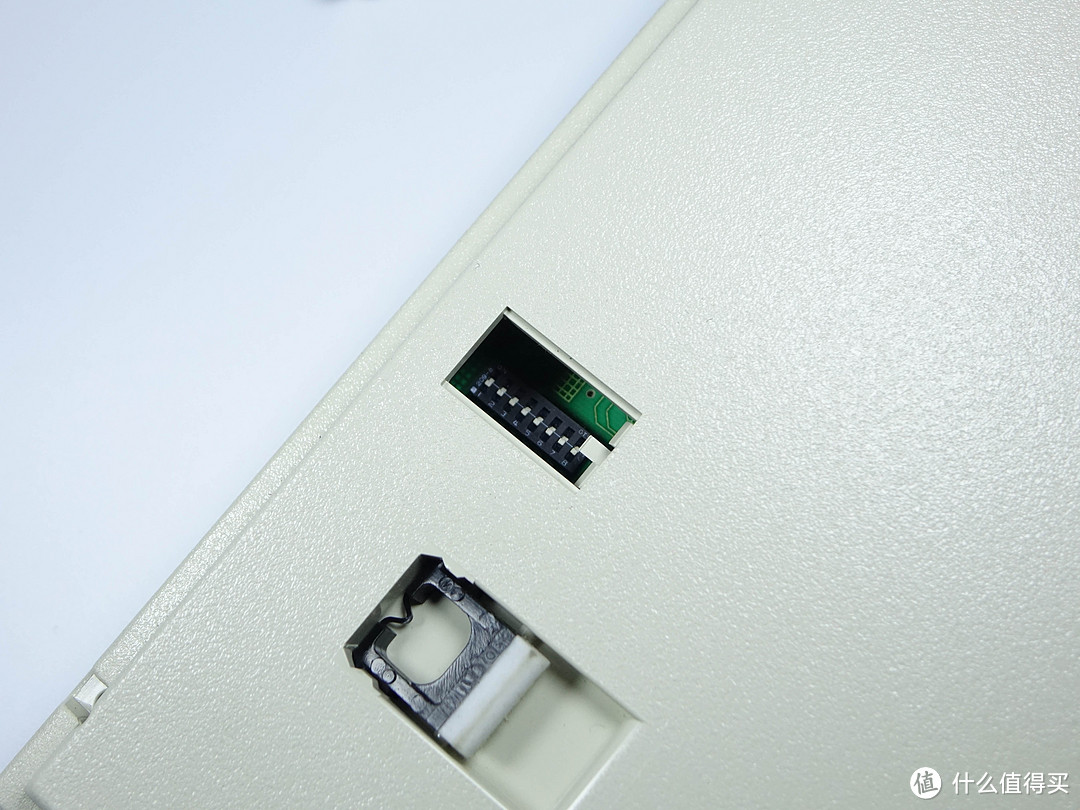

▲打开仓盖后可以看到8个DIP开关，这下你们知道那本用户手册给你们干嘛用了吧。

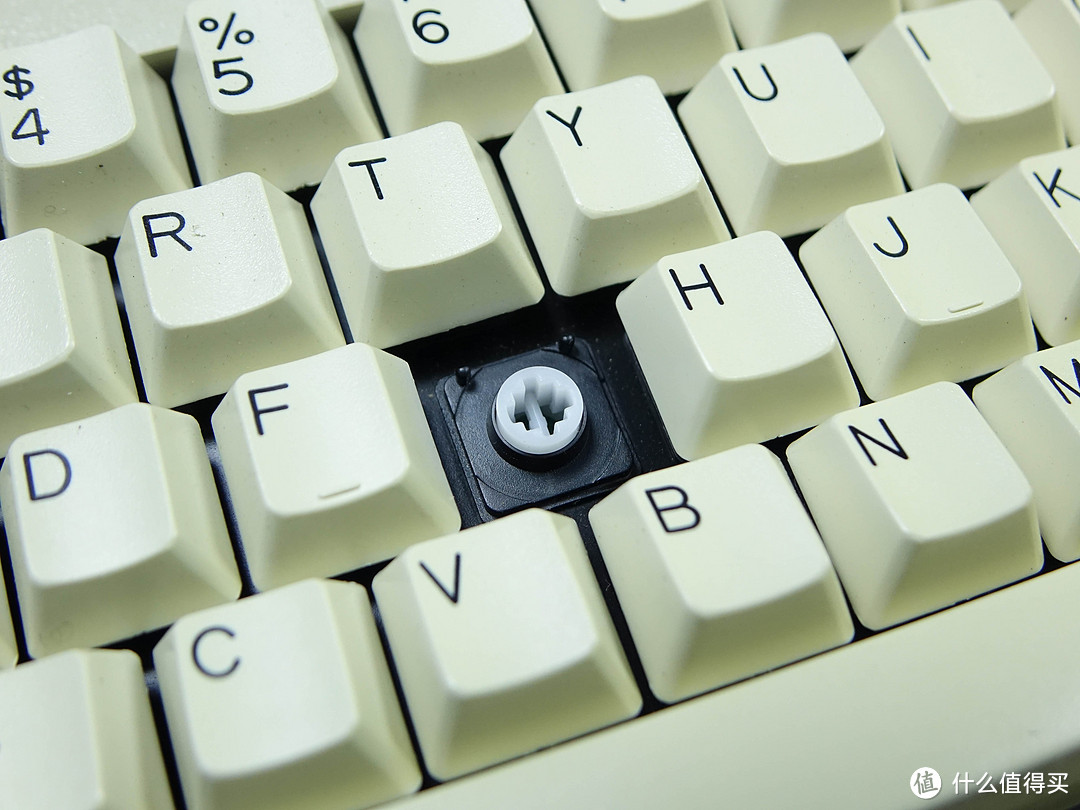

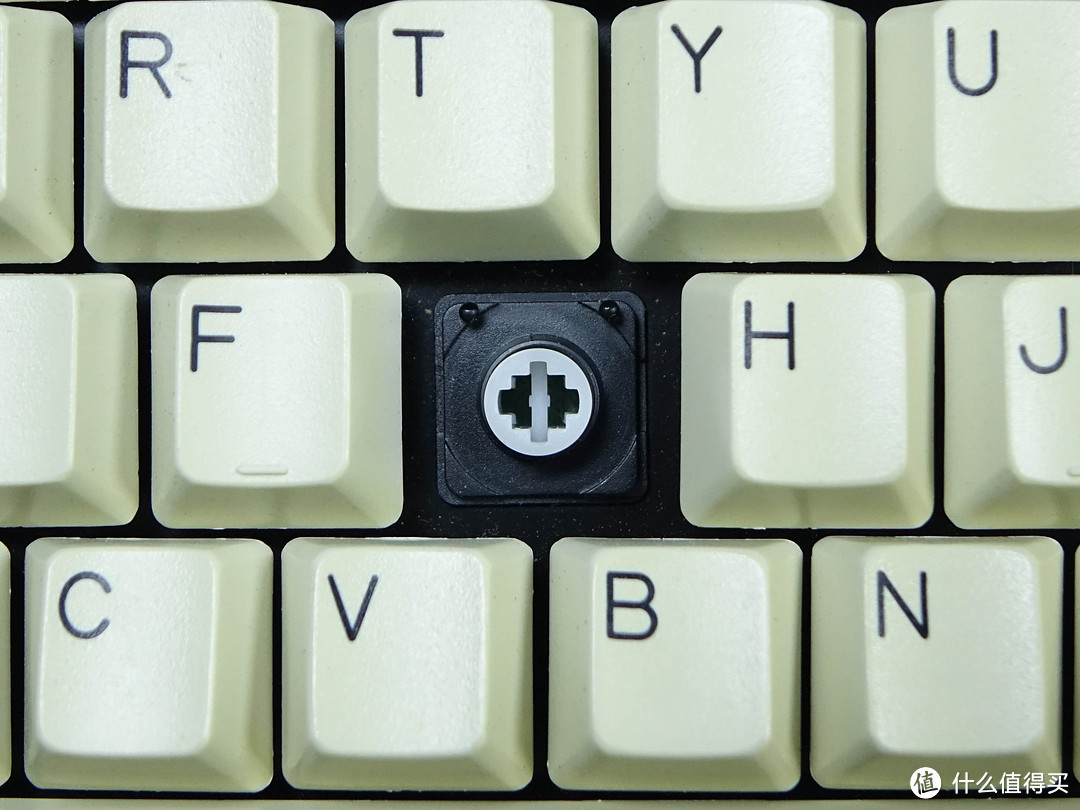

▲轴体顶视图，中间是带轴芯，但是这个白色轴芯并不起到压力反弹和段落差的作用。

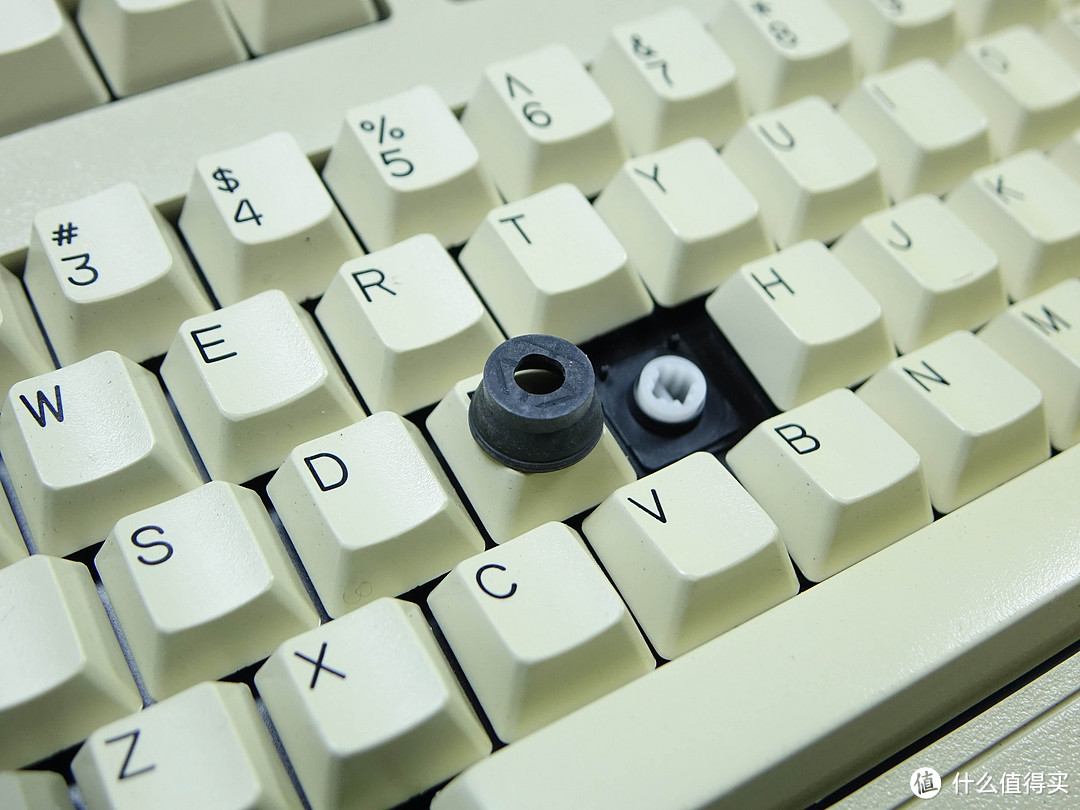

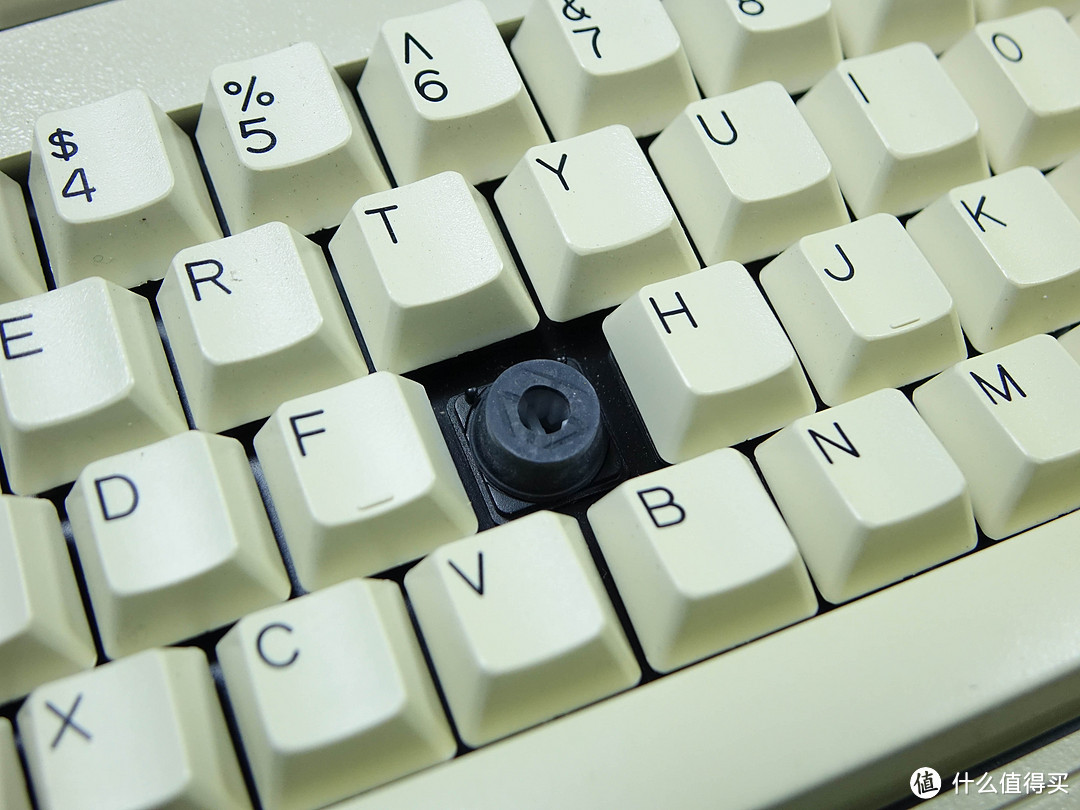

▲真正起到压力反弹和段落差是这个黑色胶腕，该胶腕材质比较软，KB101系列一共有二种颜色胶腕，另外一种透明白在后期型号上有出现过，手感比黑色更硬点。

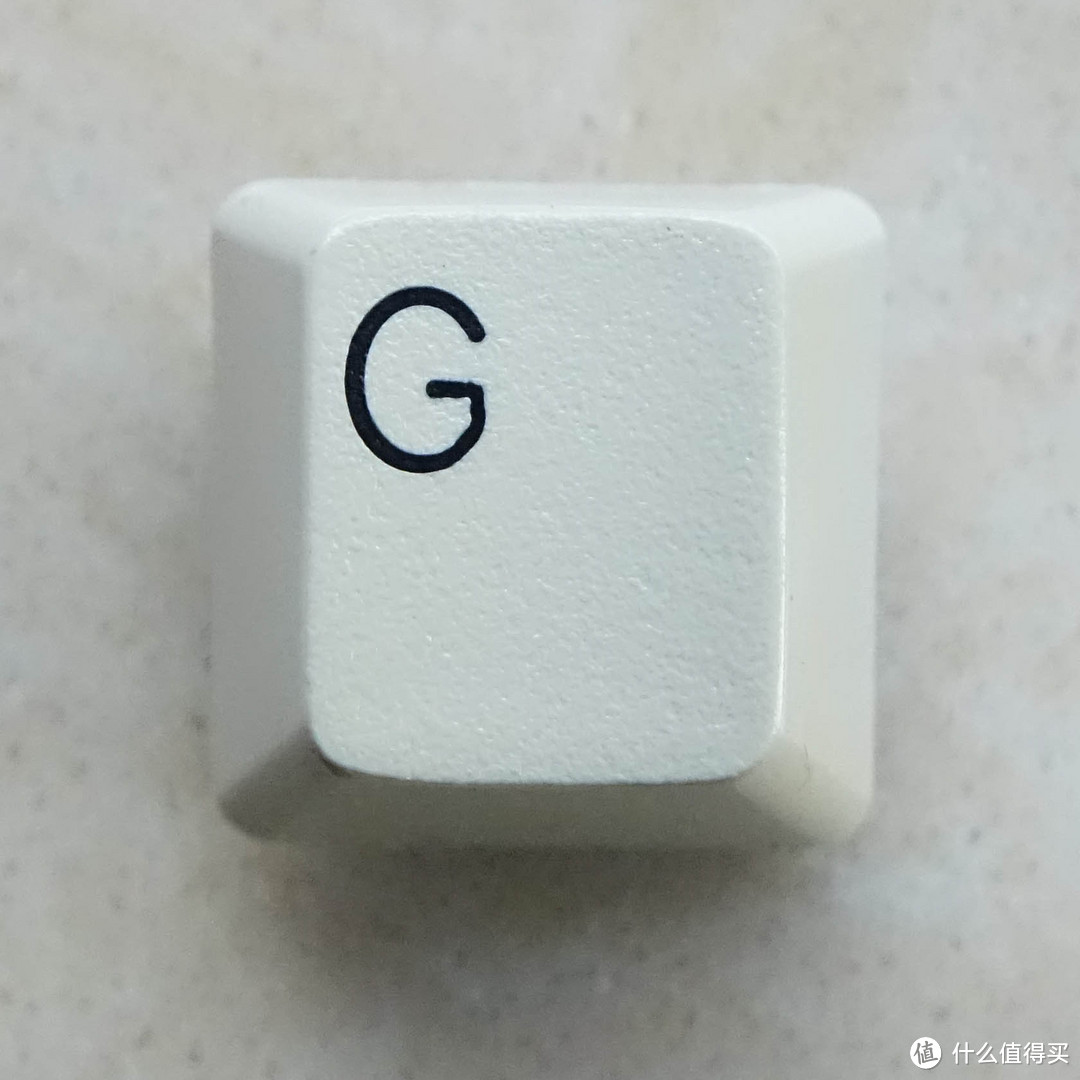

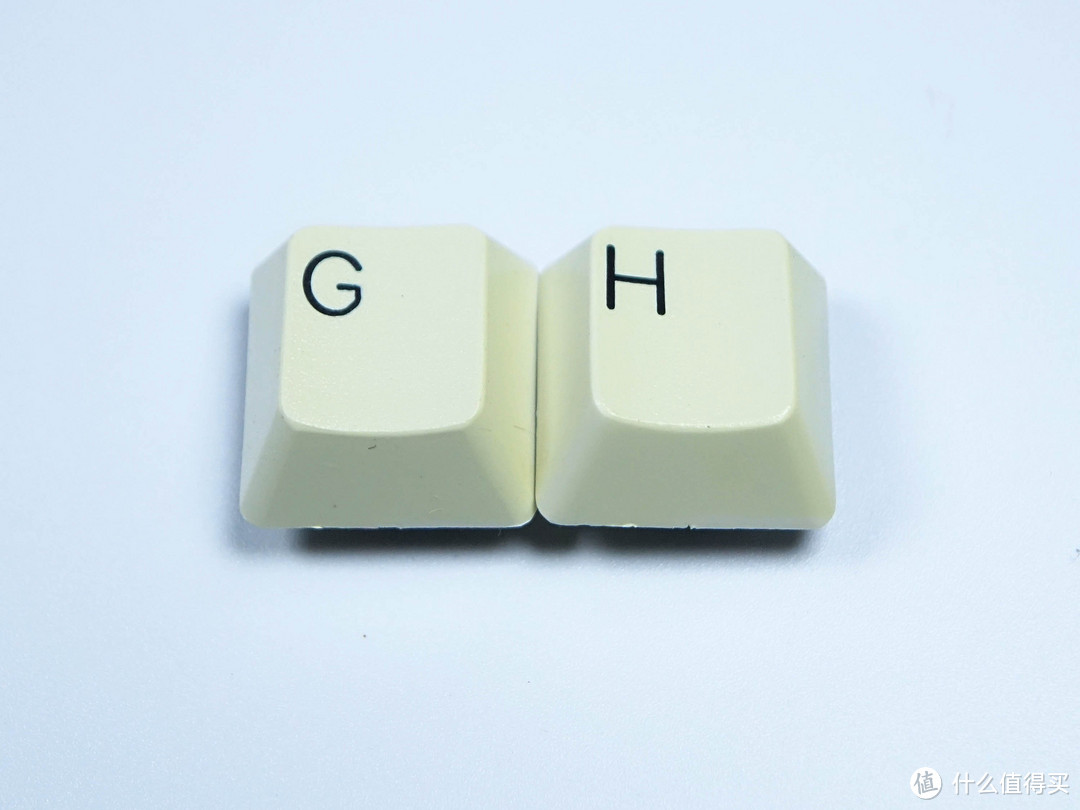

▲键帽材质无法判断。

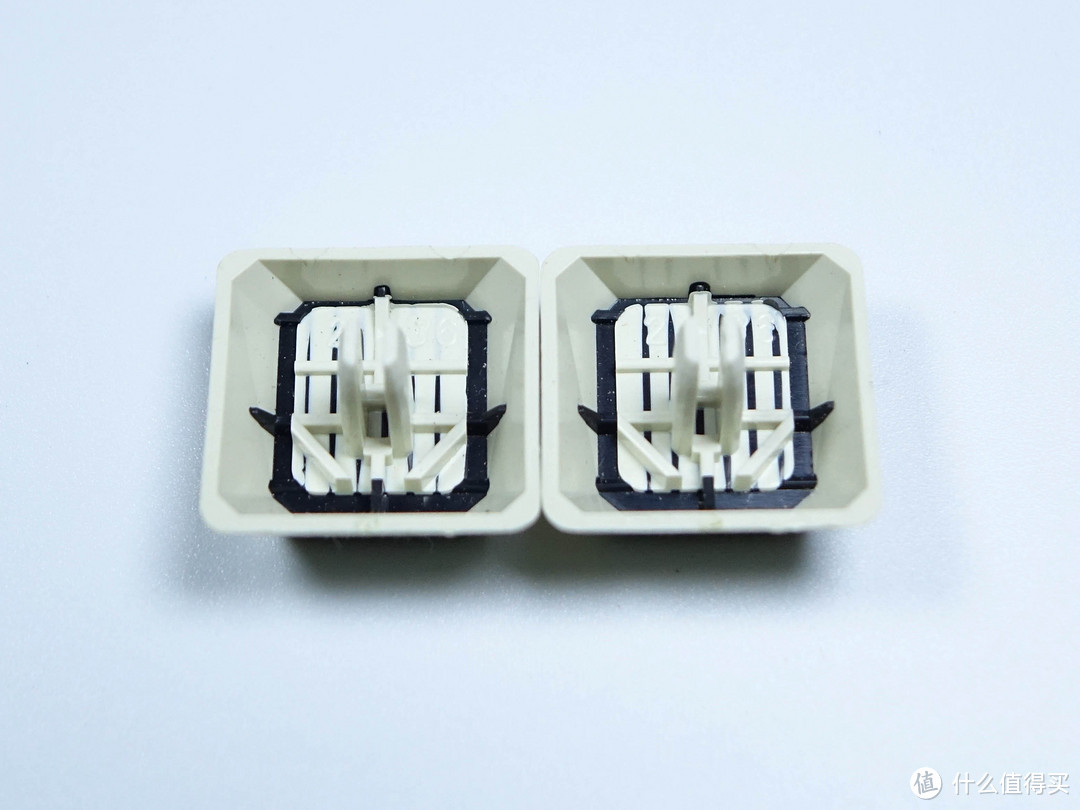

▲字体工艺的话就不用说了，看到背面就知道很明显是双色成形工艺了，键帽颗粒感很强，磨砂手感。

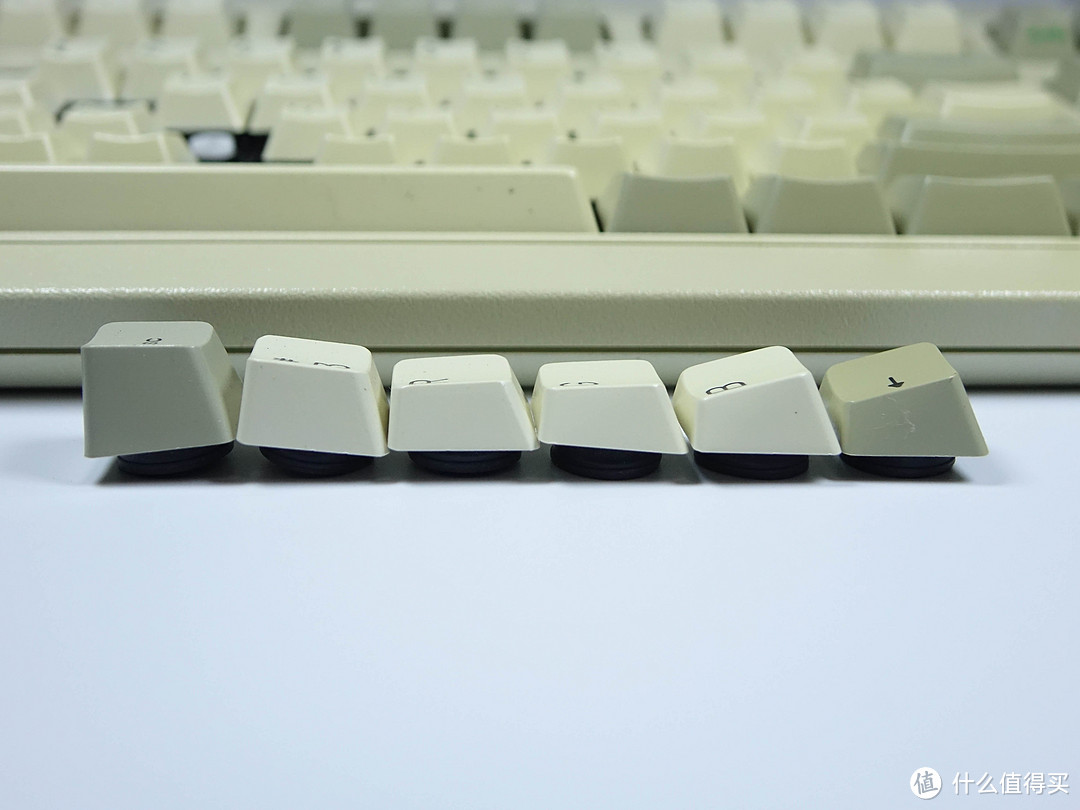

▲键帽站不稳，所以排起来的时候扭扭歪歪的，键盘依靠键帽高度实现人工学的。

▲键帽键帽厚度则比较担单薄，只有0.6mm。

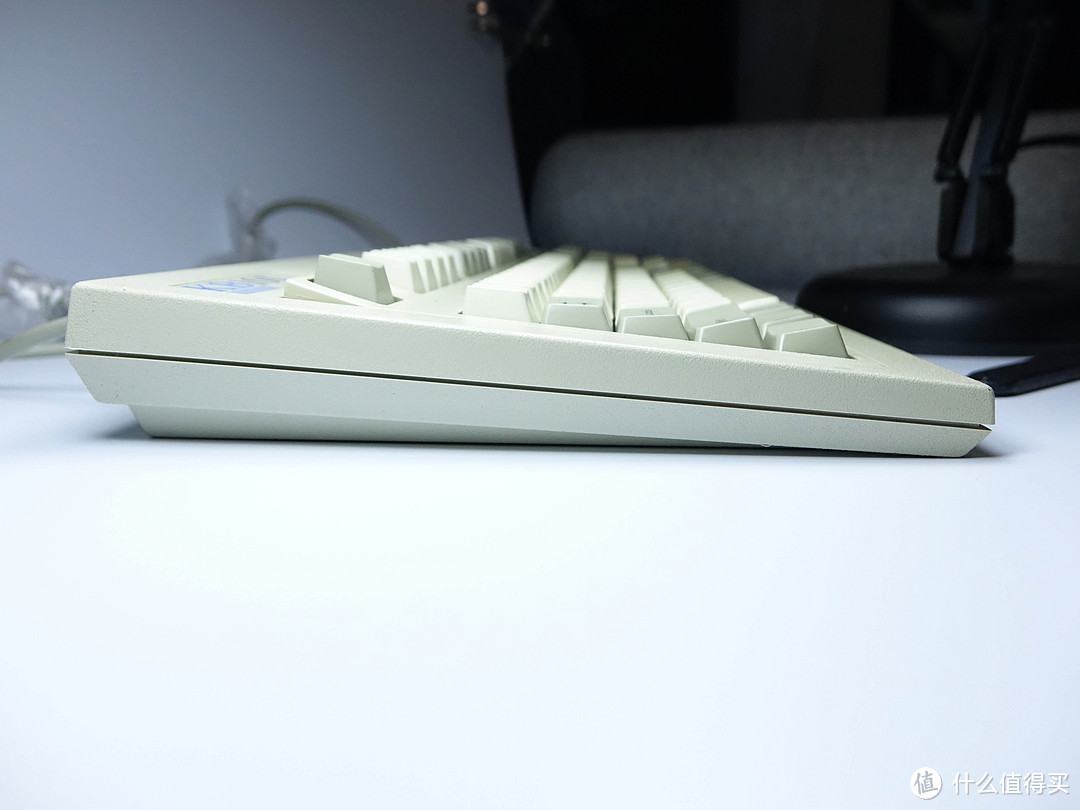

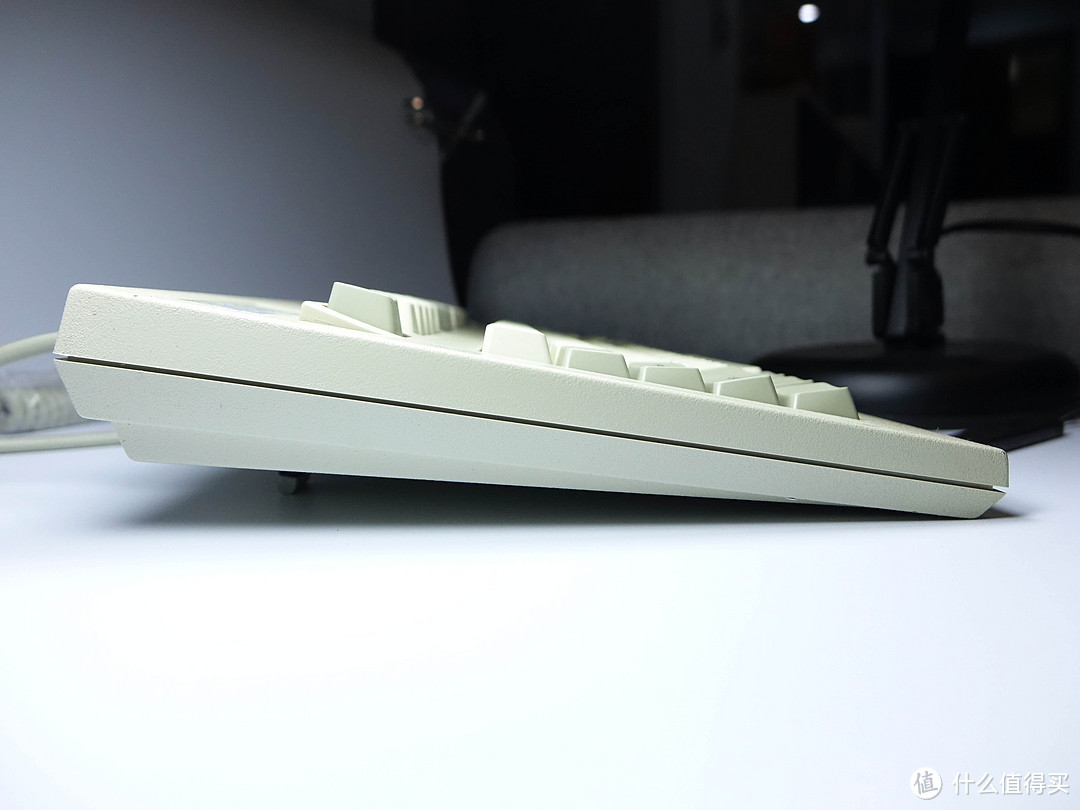

▲键盘本身体积大，所以脚撑开启后的倾斜角度并不是很大。

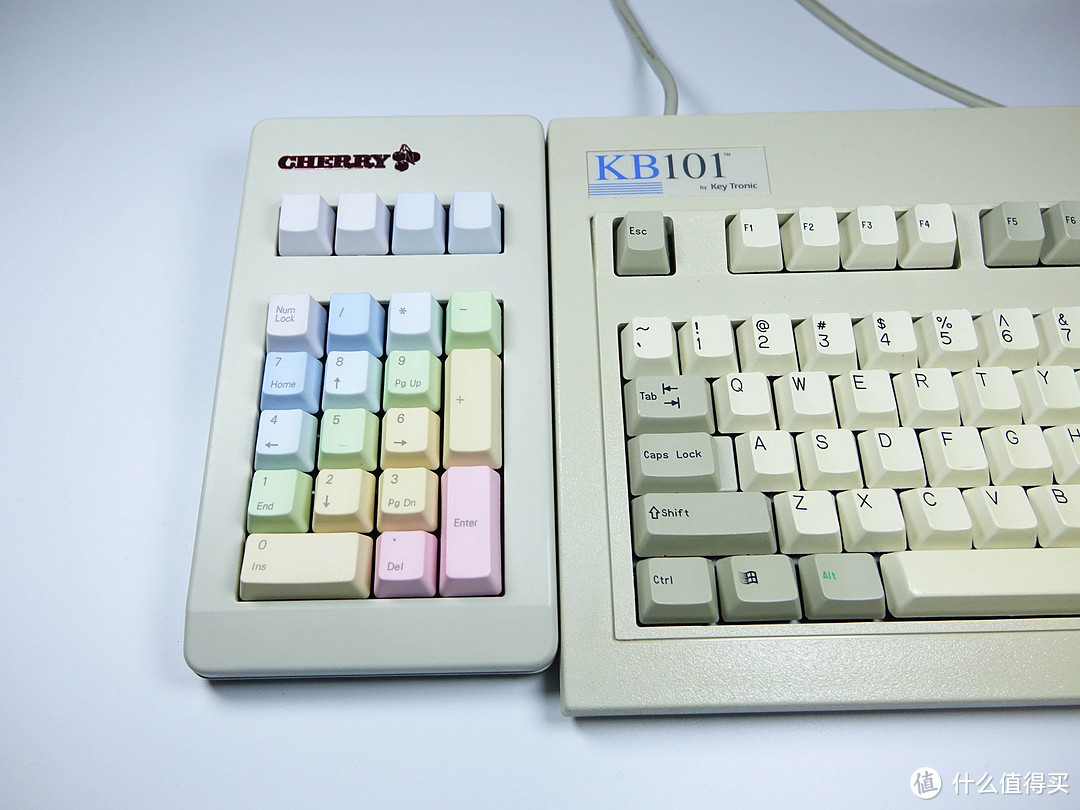

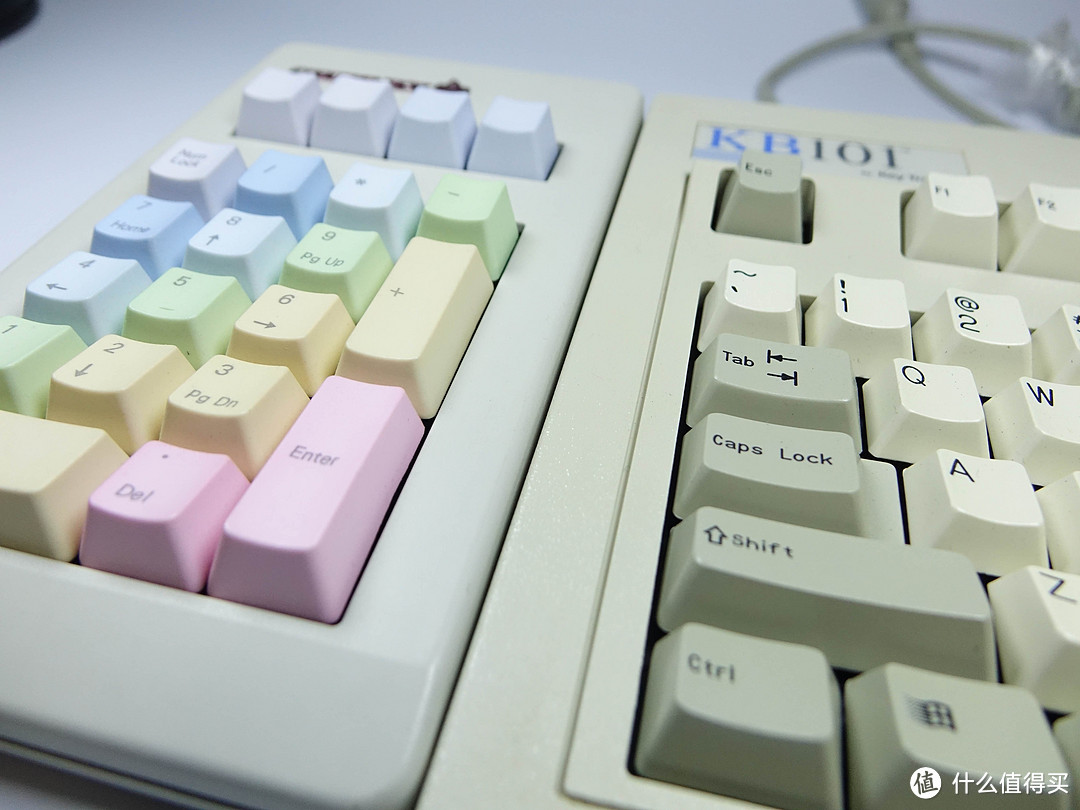

▲G80-3700做比较，可以看到键盘尺寸很大，所以F区离主键区有点远。

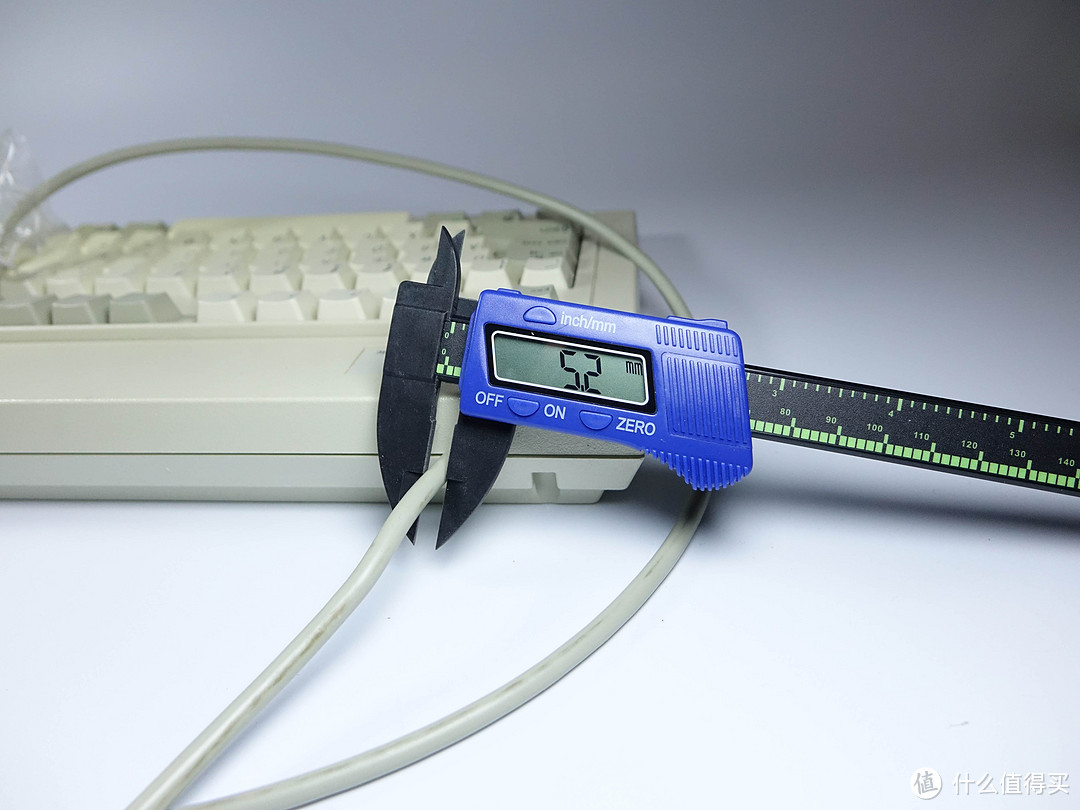

▲KB101的线径达到了5.2mm，用料很足。

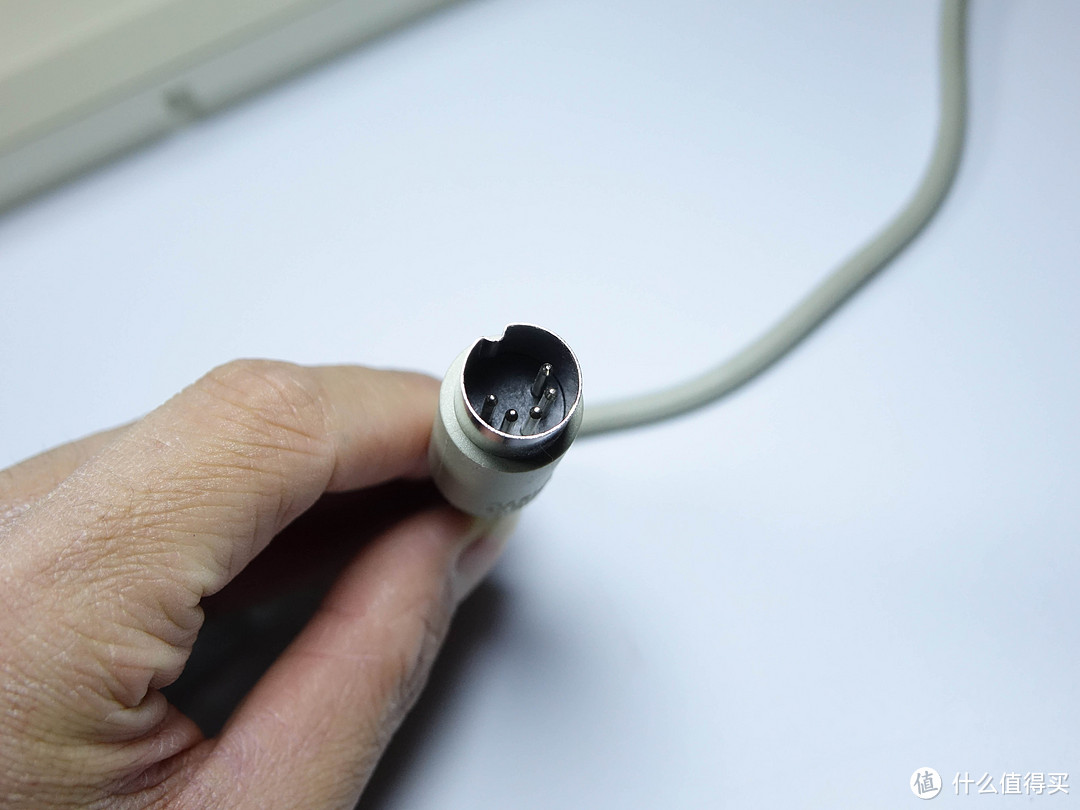

▲线材方面使用的是AT口加卷曲线。

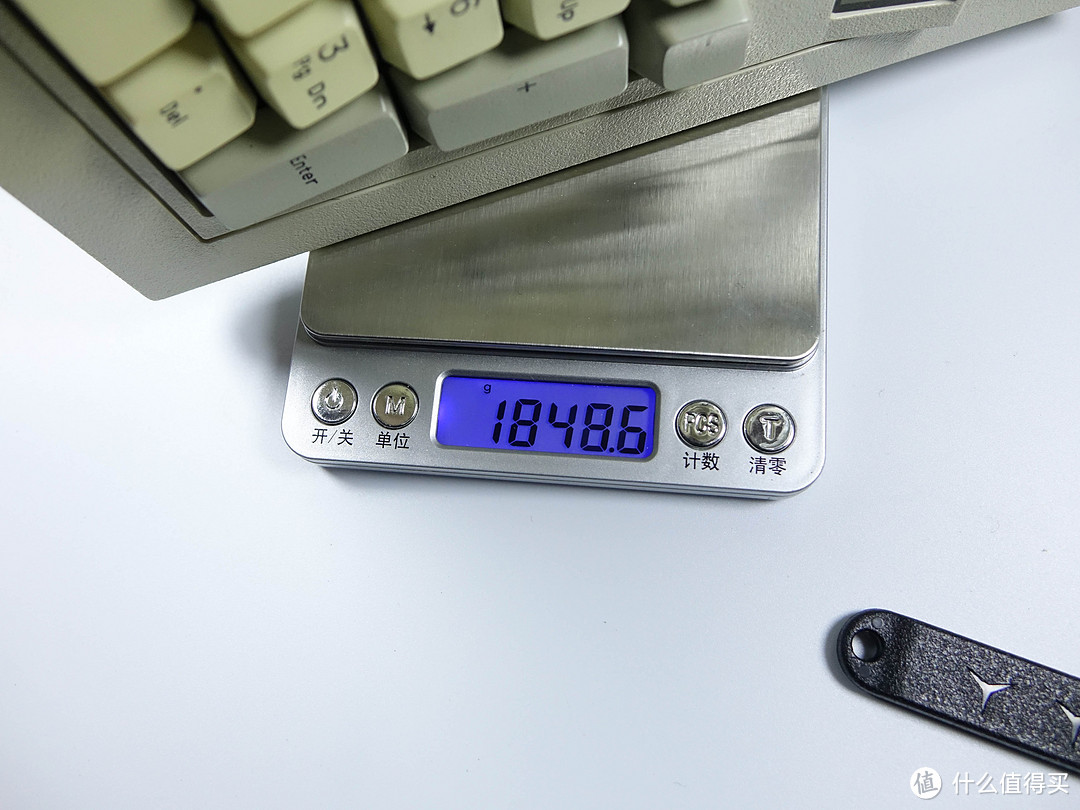

▲键盘的重量达到了1850g左右将近4斤重，内部的钢板占了大头。

3.内部

这次这把键盘UP主就自己拆了不盗图了，哈哈。

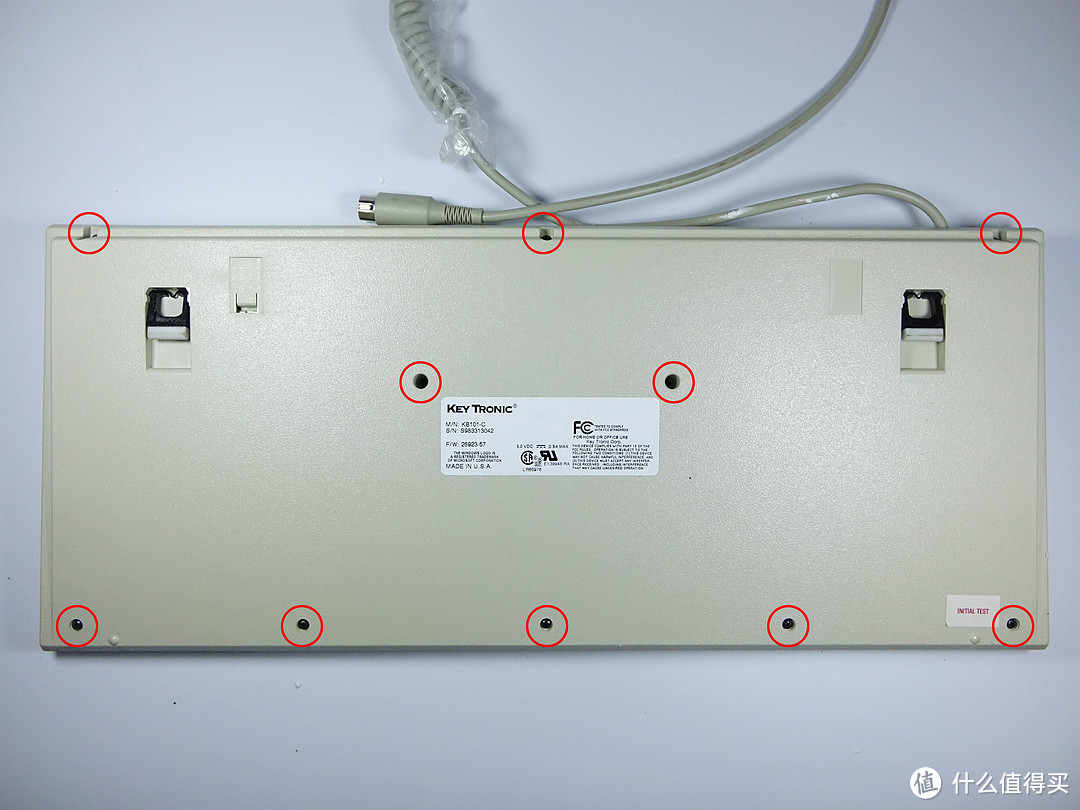

▲键盘上下壳依靠背面10颗螺丝固定。

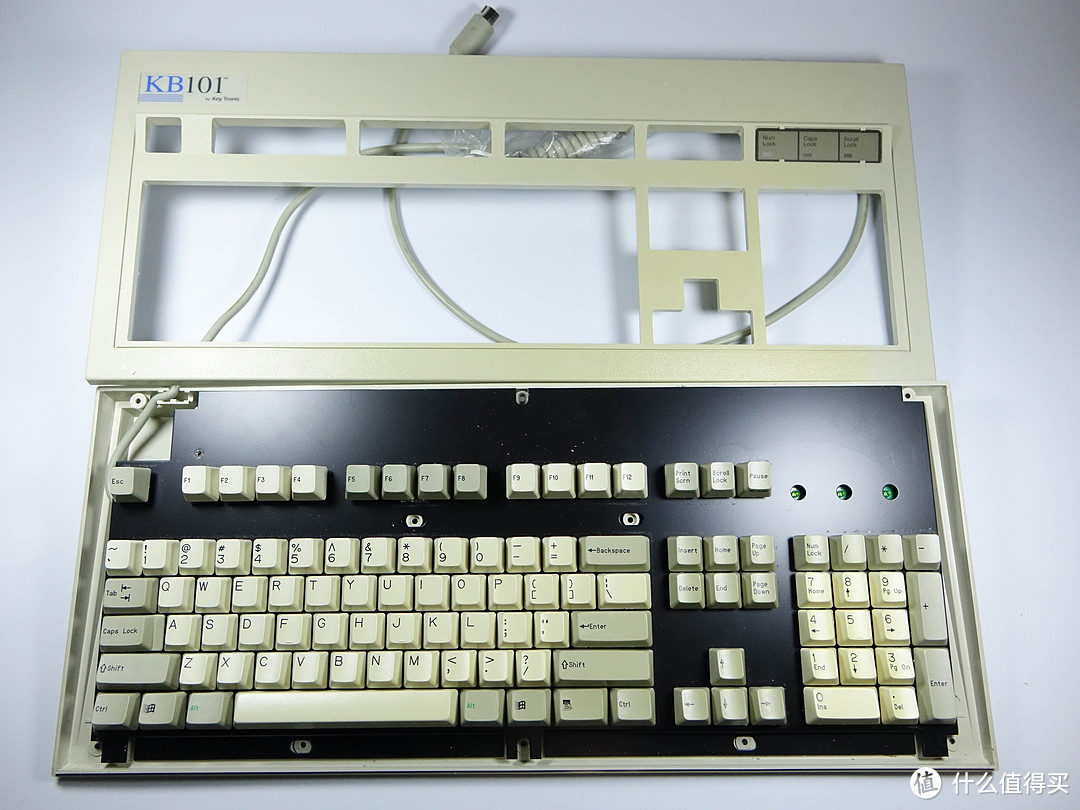

▲卸下螺丝后就可以打开上下壳。

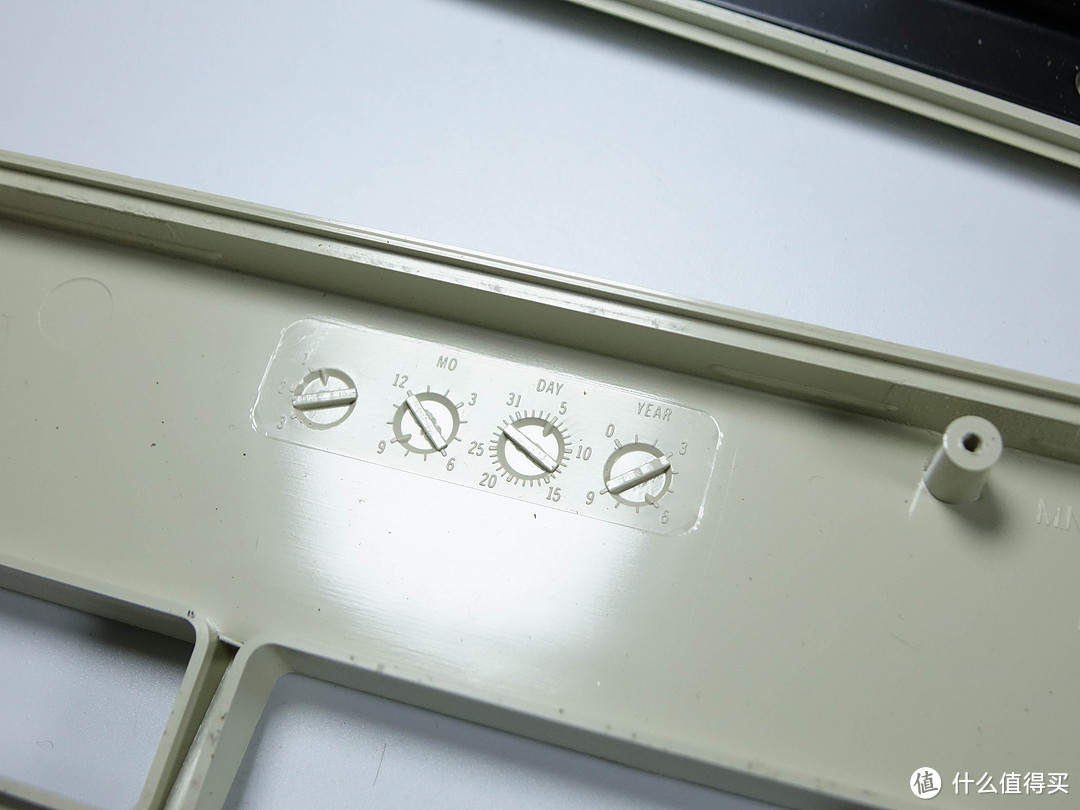

▲上壳的时间刻度表可以看到，生产时间是96年5月9日。

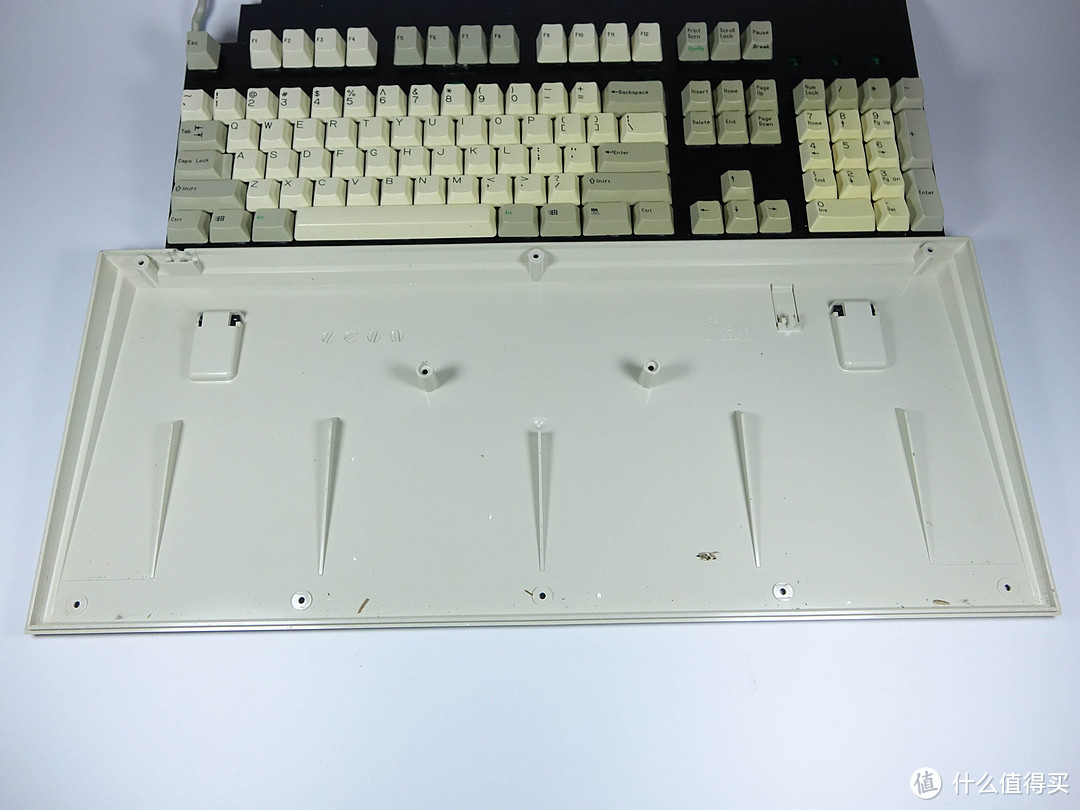

▲下壳则感觉比较奇怪，只有纵向的五条加强筋加二个塑料立柱，而横向并无加强筋，难道是对自己外壳的强度非常有信心？

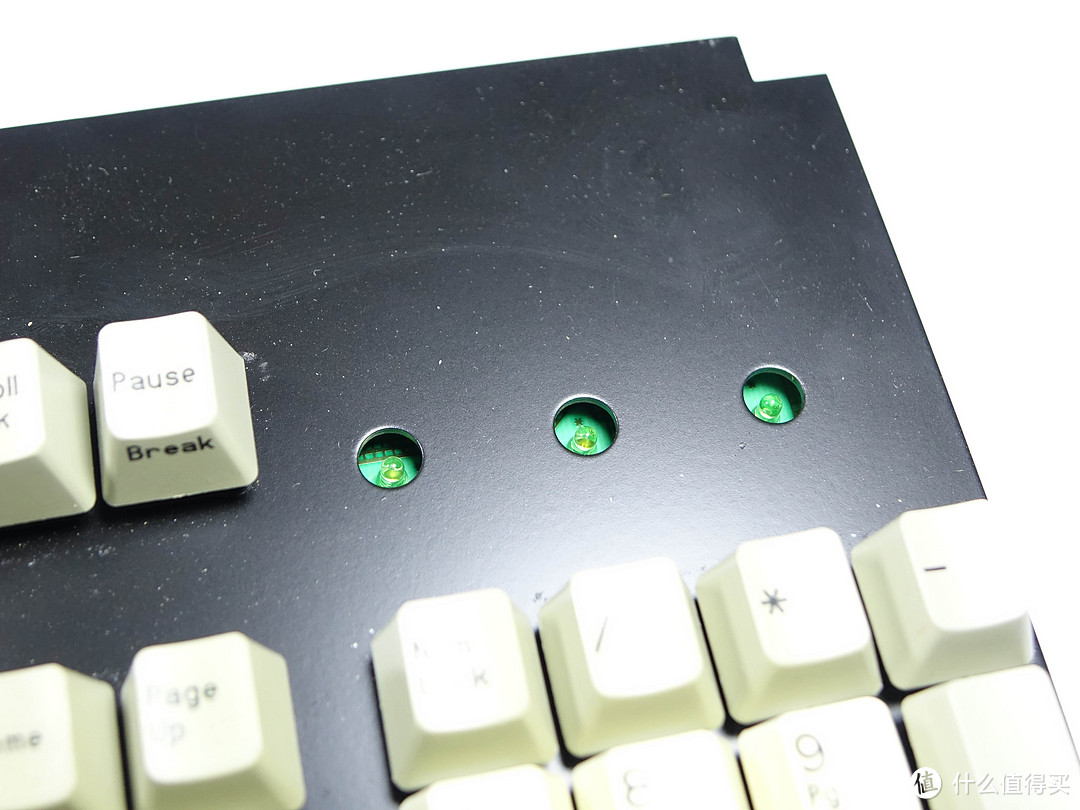

▲虽然说键盘年份蛮久，但是钢板还是崭新如初。

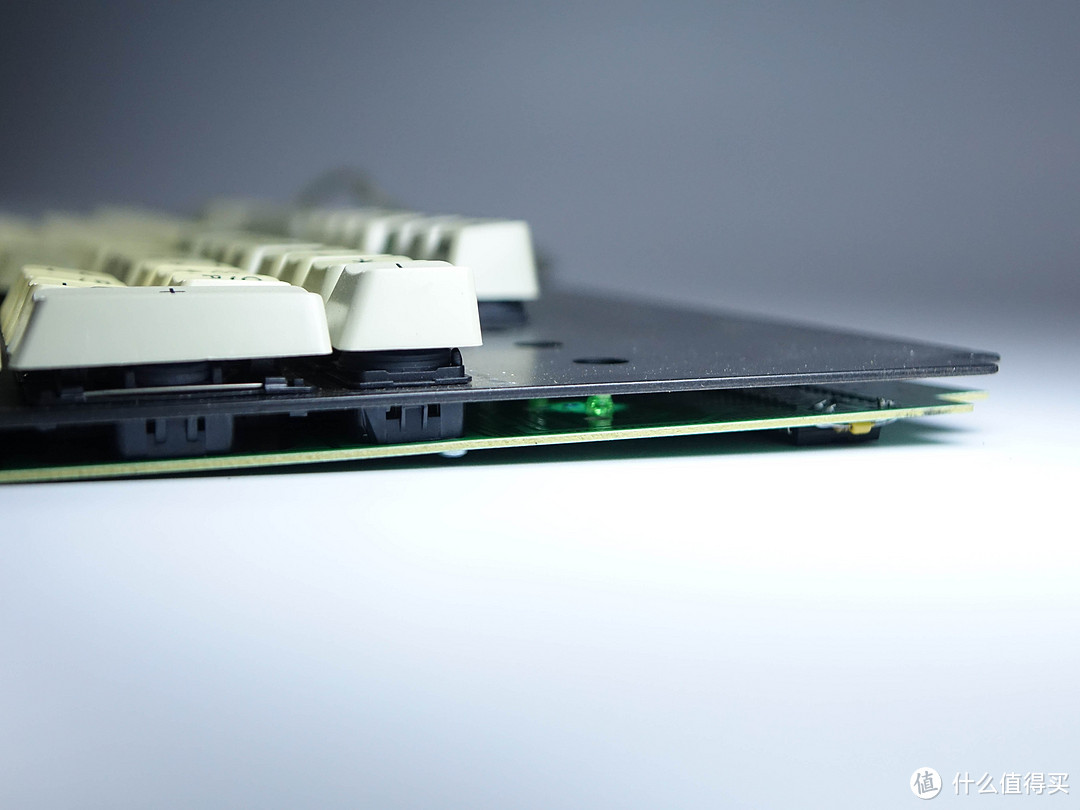

▲从侧面看钢板厚度就可以知道为什么键盘那么重了，KB101虽然在外壳上用料并没有丧心病狂级别，但是在钢板用料上则下足了料。

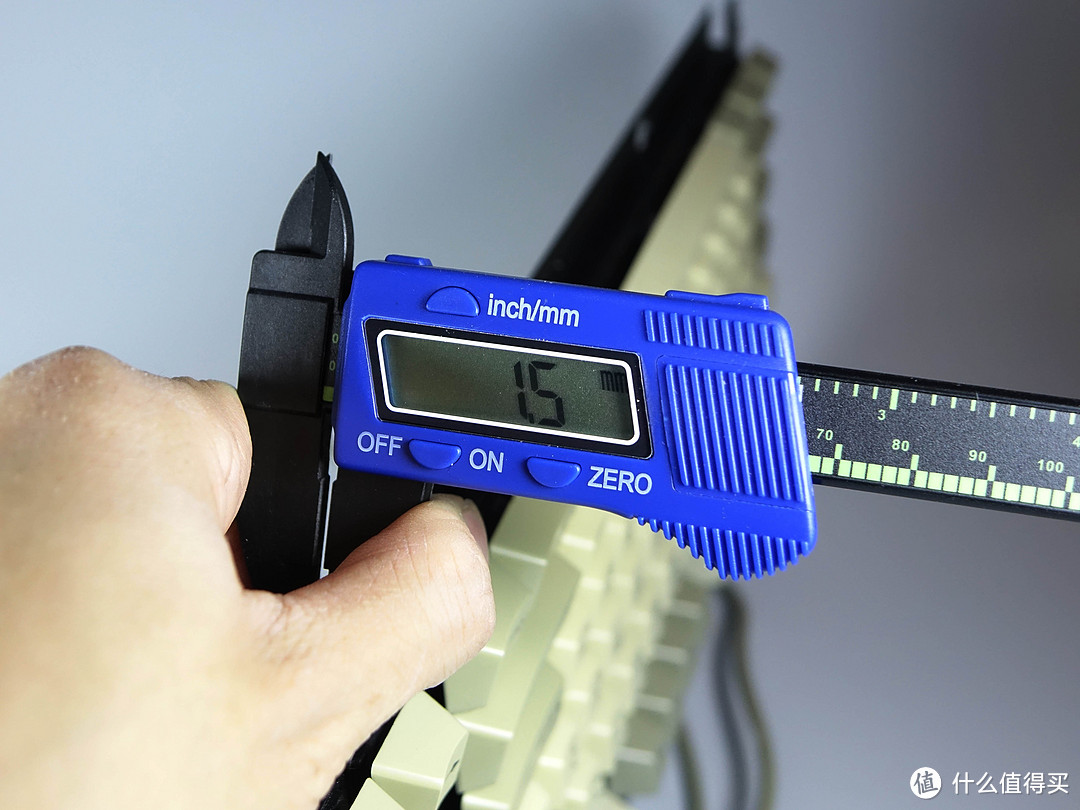

▲钢板厚度1.5mm，UP主也是跪了，现在某些键盘的塑料外壳估计都没那么厚，难道是为了防弹用？真是贴心

[](https://pinpai.smzdm.com/80440/)

[

关注

](https://pinpai.smzdm.com/80440/)[](javascript:;)

品牌

粉丝：

商品百科
好价
社区文章

啊 KeyTronic KB101 鼻祖级电容键盘。

▲PCB背面，由于轴体没有脚所以并无焊点，看起来一马平川，PCB的上方则是各种元器件。

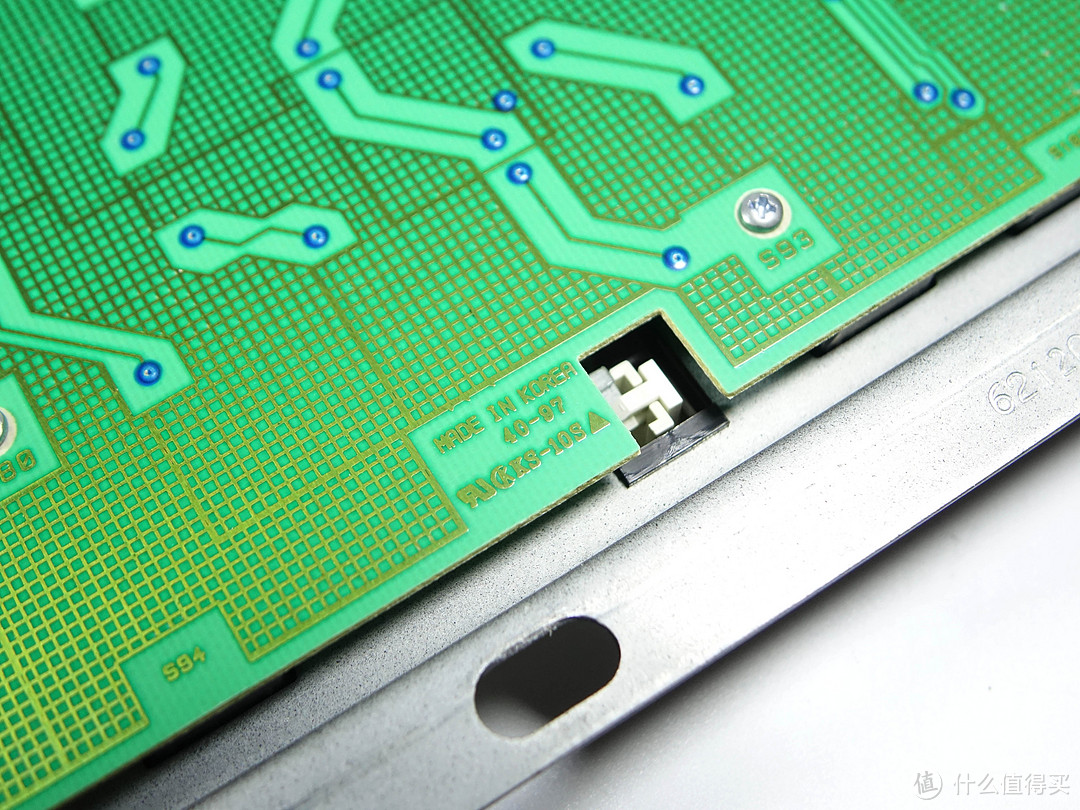

▲PCB产地是Made in Korea，这也是溜啊。

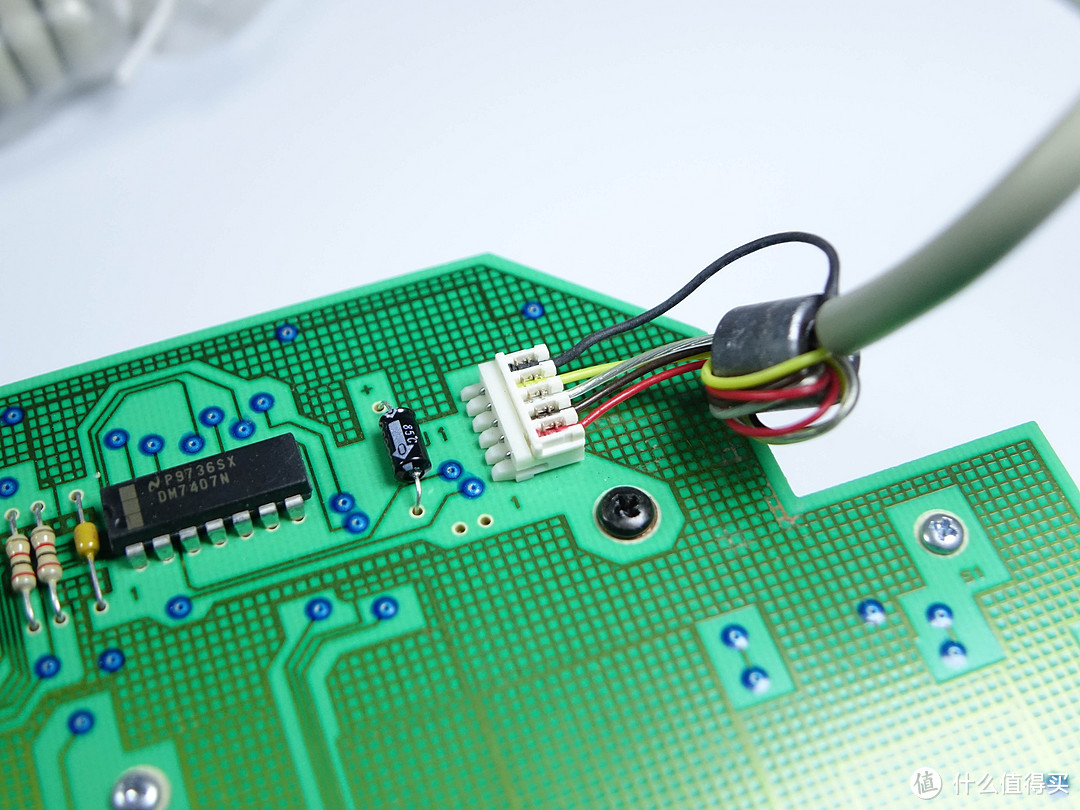

▲PCB上方的元器件走线干净整齐，这是UP主到现在看起来最赏心悦目的PCB了。

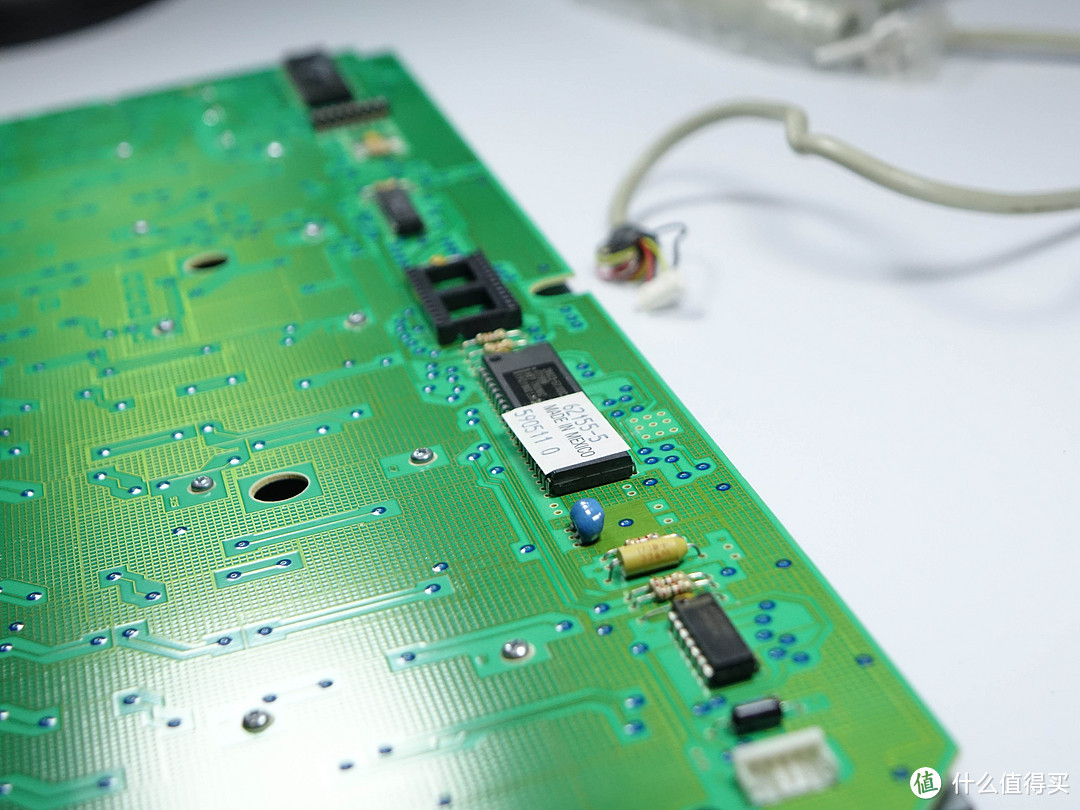

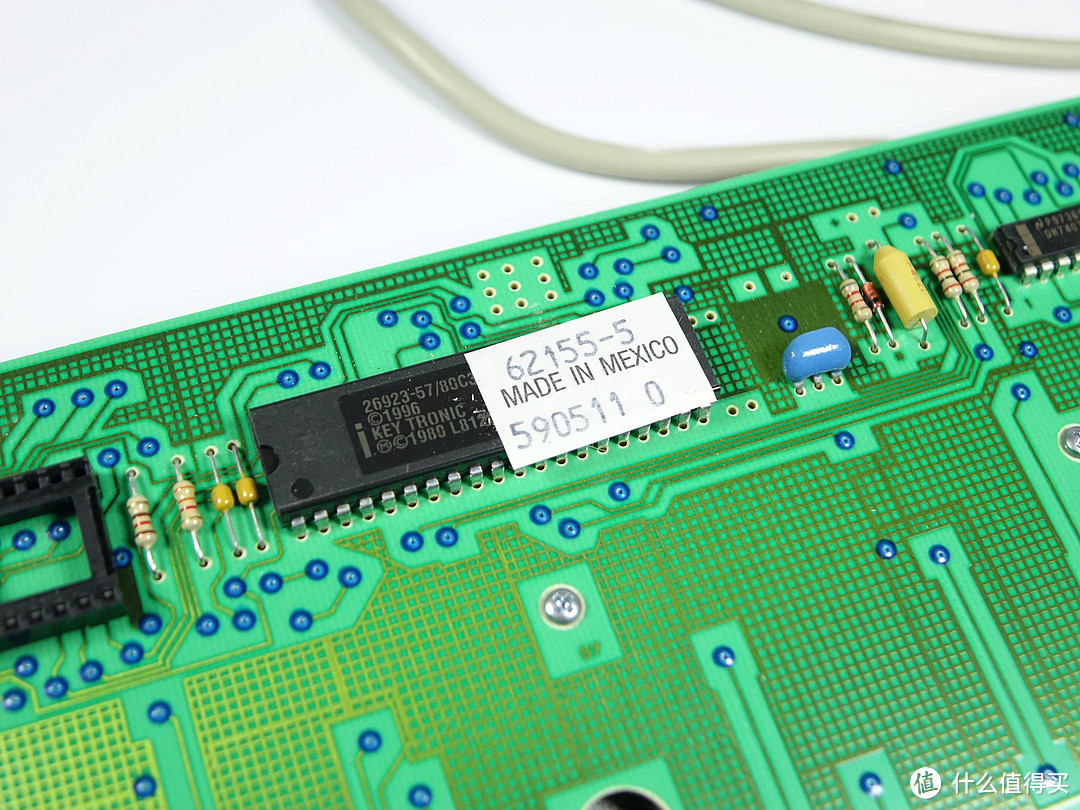

▲主控芯片则是Made in Mexico，这键盘的成分也是够杂的，韩国，墨西哥最后米帝制造，不知道有没有我们大天艹的零件在里面？

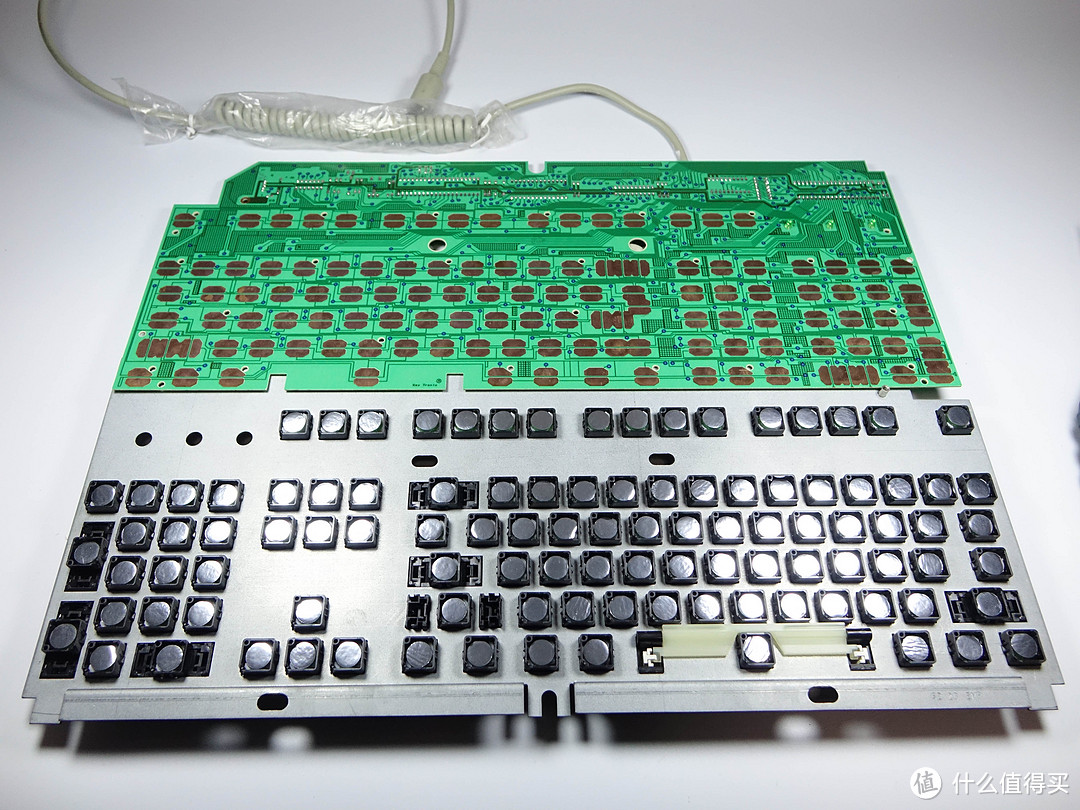

▲拧下PCB背面24个螺丝（我用电动起子机都卸了会....）后就能把PCB与钢板分离了。

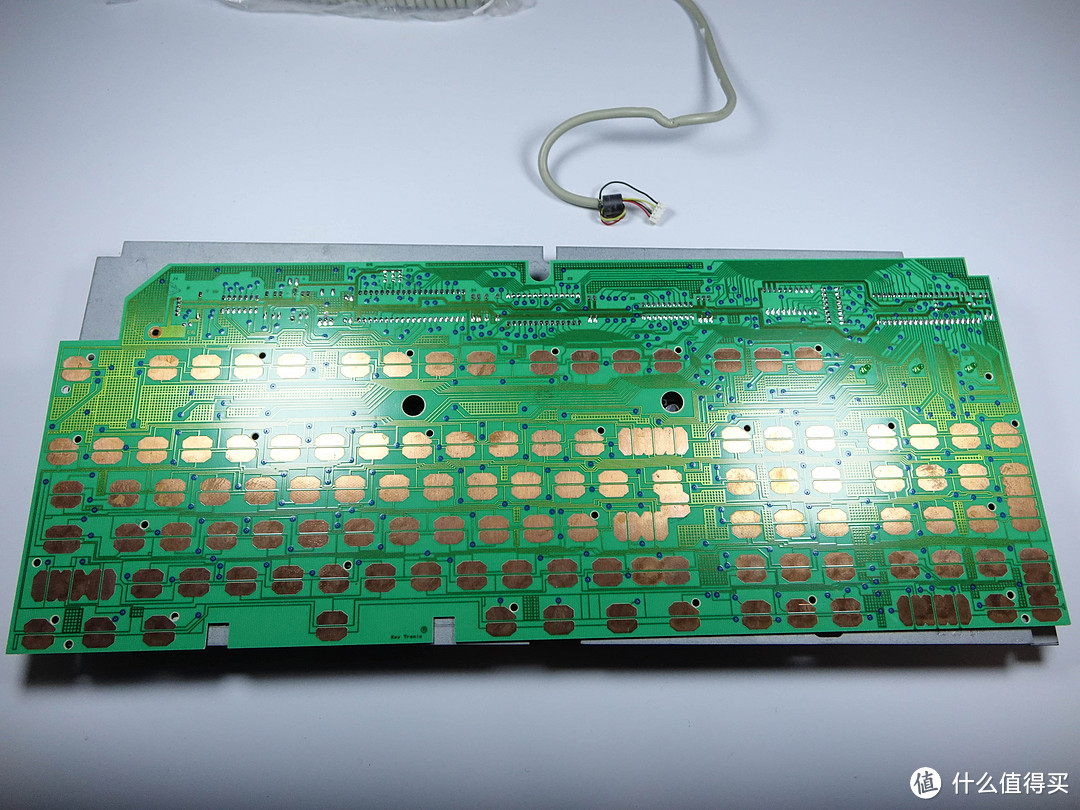

▲PCB正面，可以看到每个按键下面都个铜片做为触点。

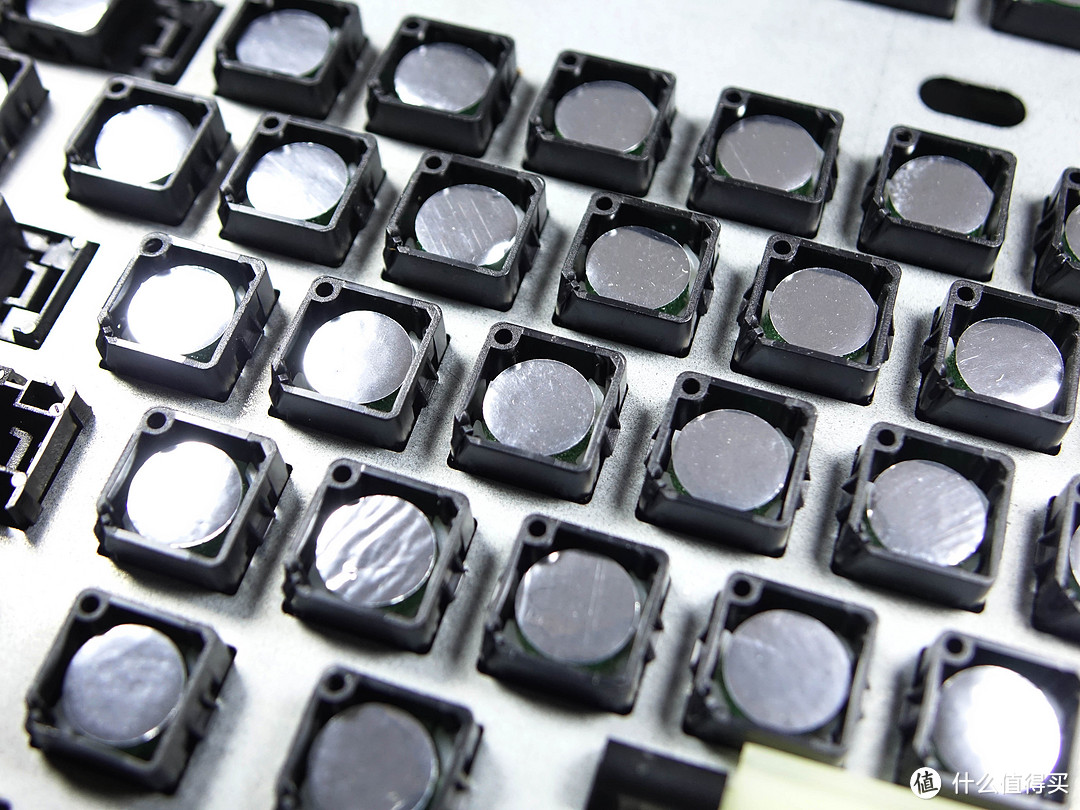

▲而轴体这里则是使用了导电海绵，其工作原理是当按键按下后导电海绵与铜片接触，PCB感应到电容变化后触发信号。

四.总结

KeyTronic的KB101可以说是电容键盘的祖宗了，KB101其版本比较多有101和104键二种，而胶腕则分黑色与透明白二种，据说后期生产的用的是透明白产量相对比较少，透明白手感相比黑色更硬一点。KB101轴体的原理是当你按键按下后其导电海绵接触PCB上的铜片，PCB感应到电容变化后触发信号，而胶腕则负责按键的反弹。在手感方面，前面说了其轴体底部是导电海绵，当你按下按键后触底时会有个挤压海绵的过程，所以KB101触底手感非常绵软。而触底之后反弹过程则依靠的是橡胶胶腕，其反弹速度并不是非常迅速。整个按键按下后有非常轻微的段落感不是仔细感受的话很容易忽略，另外在键程方面可以说KB101非常短。整体手感上由于绵软的触底手感与厚实的反弹力使得整体的手感很厚重具有，让我感觉有几分米苏米喇叭腕的感觉。
