本帖最后由 Morbid42 于 2021-1-6 16:45 编辑
老账号遗失了潜水了好多年，最近终于注册上了，分享下这些年玩的键盘吧。
玩了好多年老键盘，最近几年逐渐过渡到利用上古轴体全自制了，下面的每一把键盘，都足够单独开一个帖子详细讲解下轴体的故事、结构和设计的过程，以后慢慢的来分享吧。
老键盘玩家在国内也是个极其边缘化的小圈子

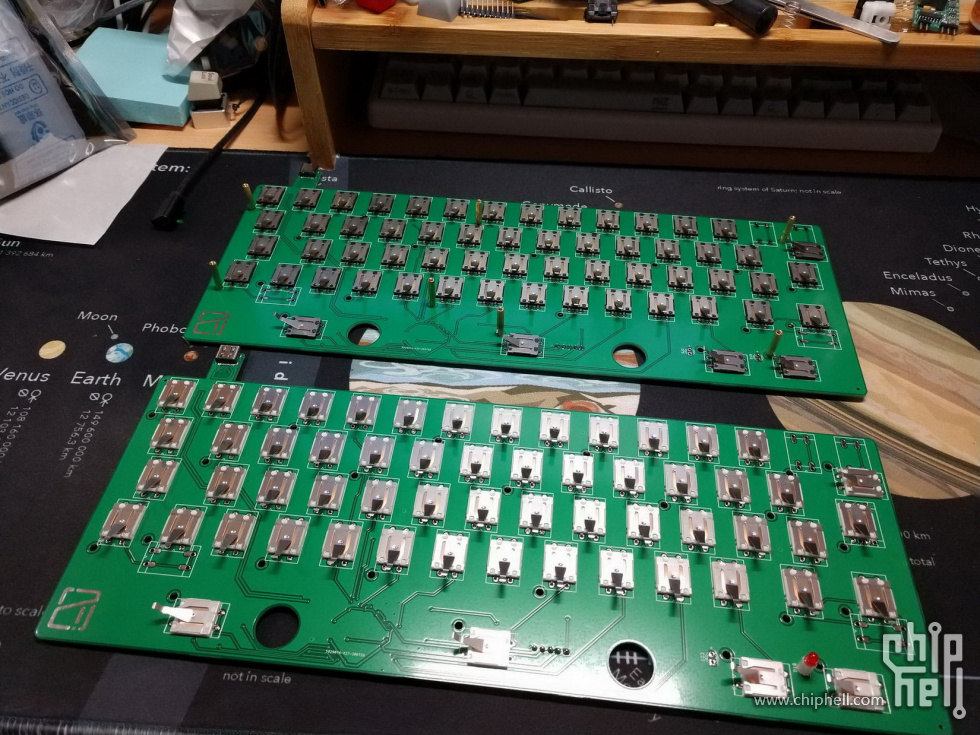

由于有cad的基础，很容易就上手了kicad，开始自制起了GH60的内胆，键盘的底层原理其实很简单，也有全套的开源方案可以套用。
Hi-Tek 725系列轴体60%键盘，国内俗称怒熊轴，声音段落轴，也可以叫做白脸怒熊。
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

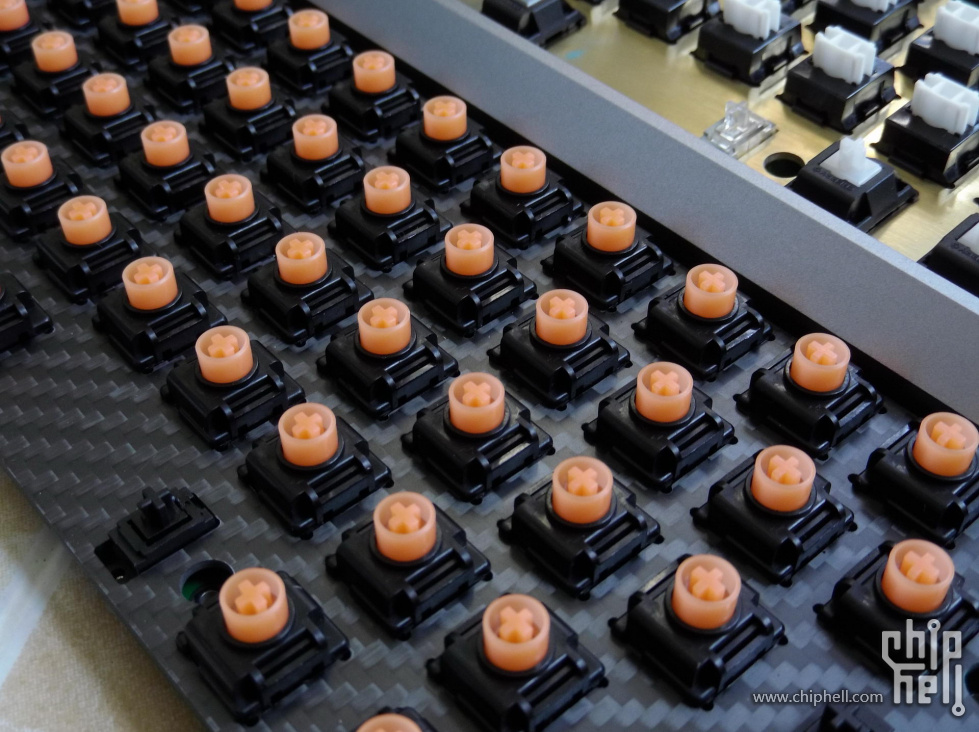

米苏米横置克服弹簧机械轴以及smk gen2线性轴
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
然后就开始实验性质的自制外壳，上手了最简单的亚克力堆叠外壳

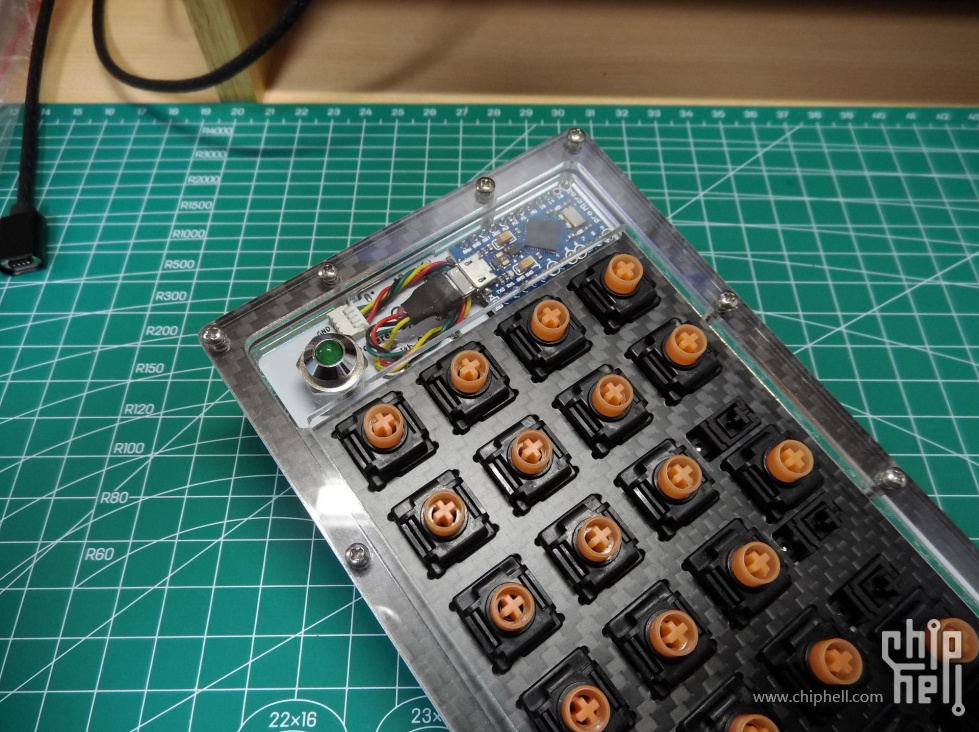

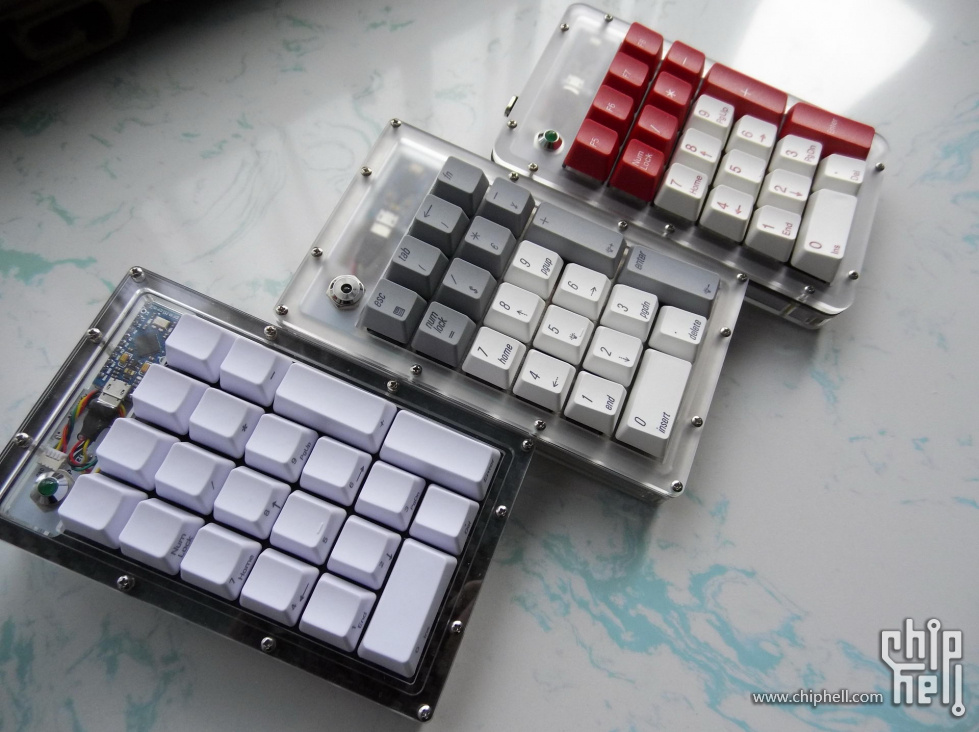

自制的亚克力堆叠pad
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

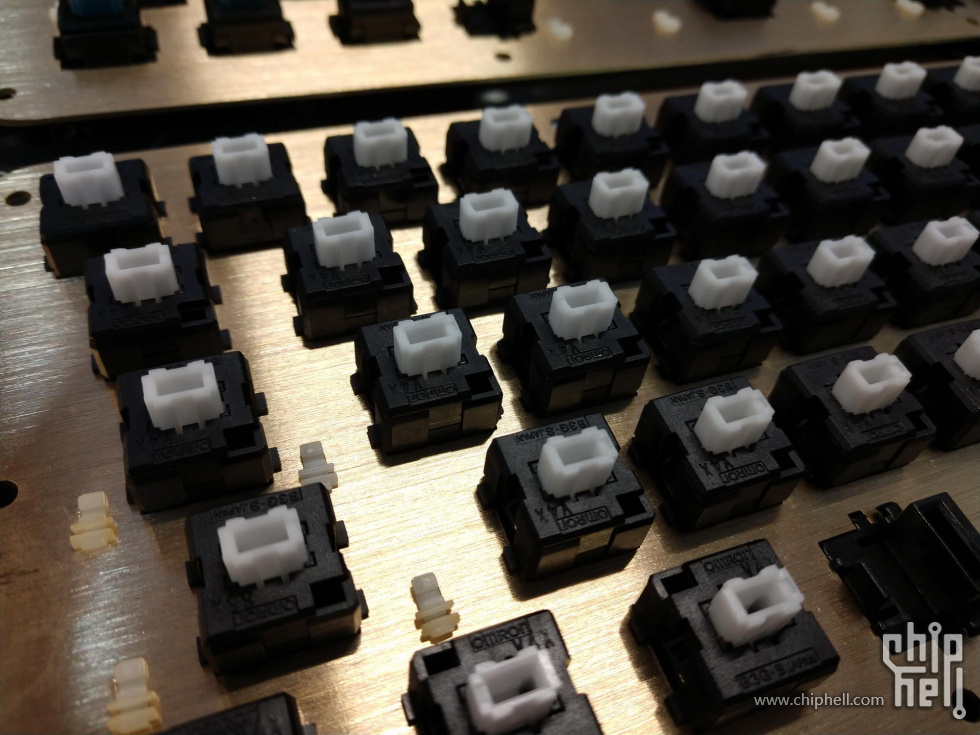

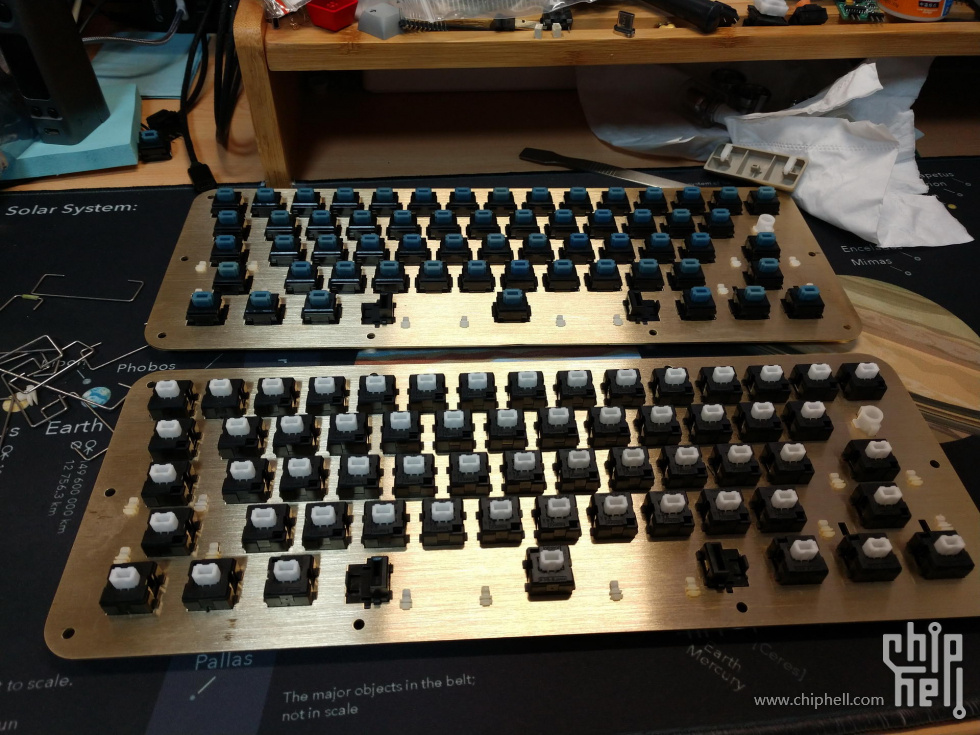

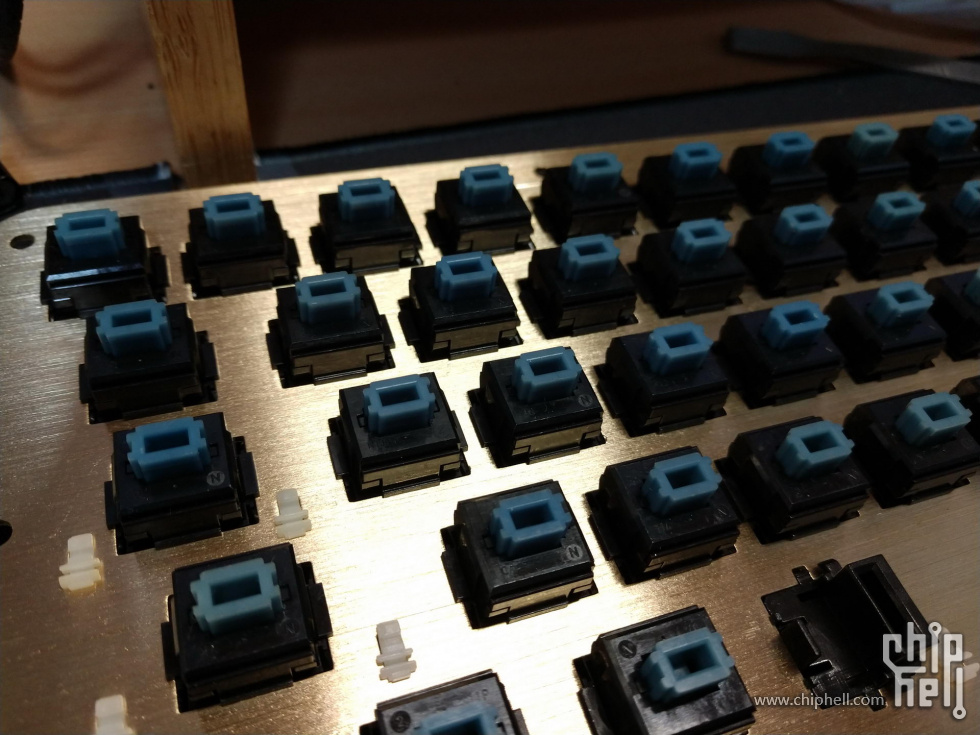

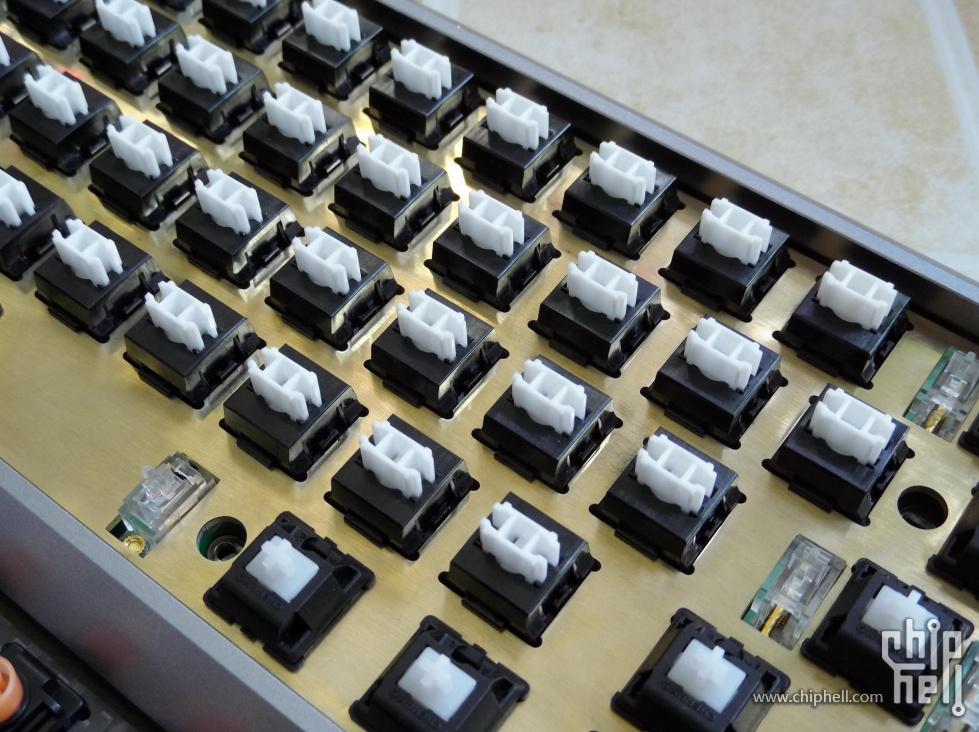

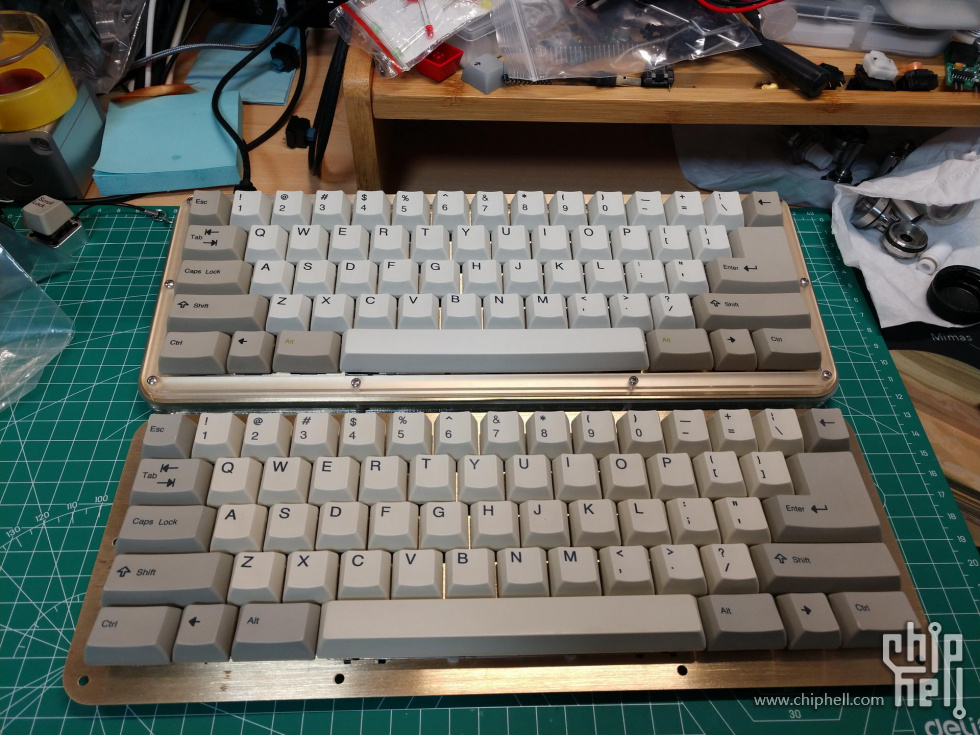

利用alps skcm拆机蓝轴和全新库存omron B3G段落白轴搓出来的亚克力堆叠60%键盘
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

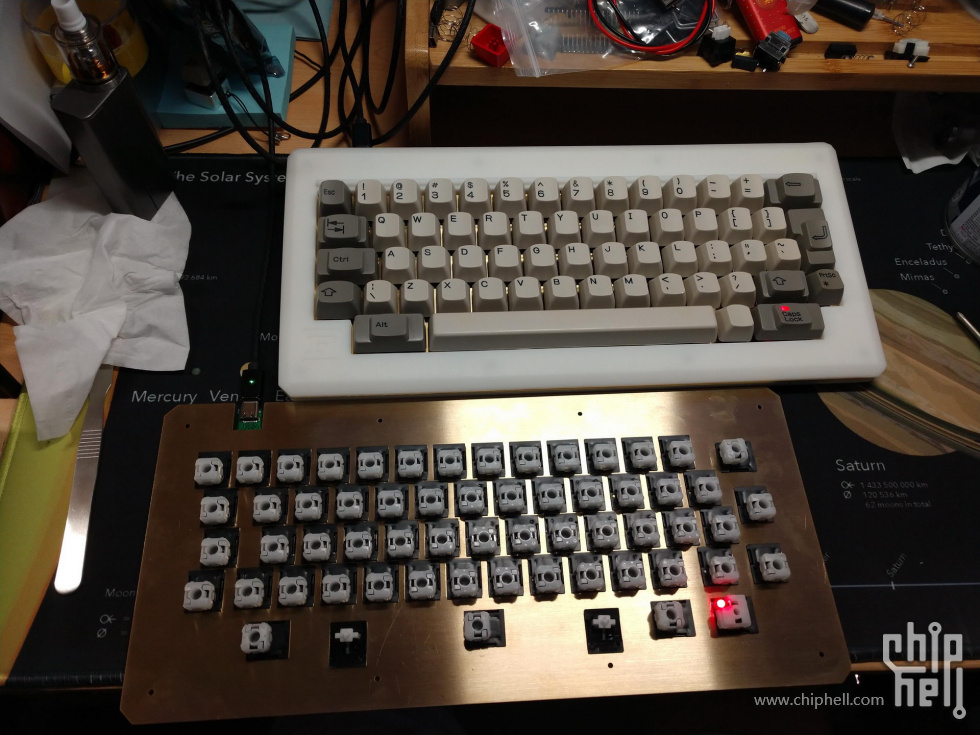

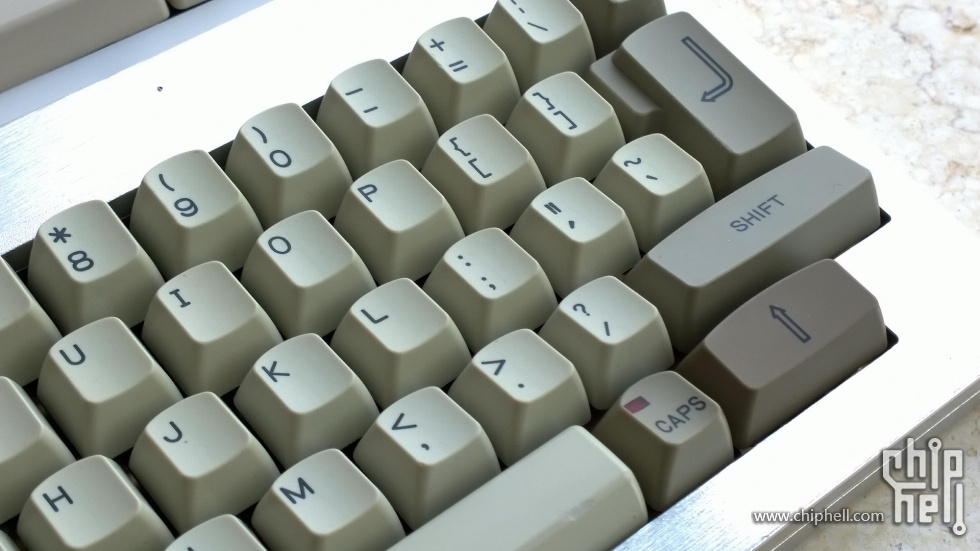

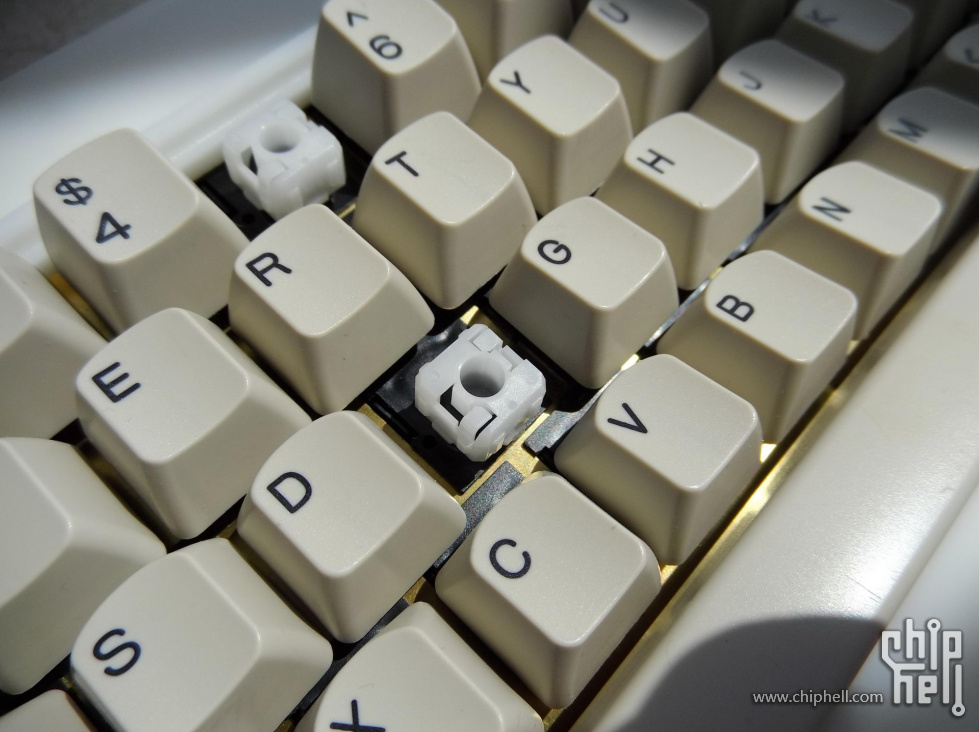

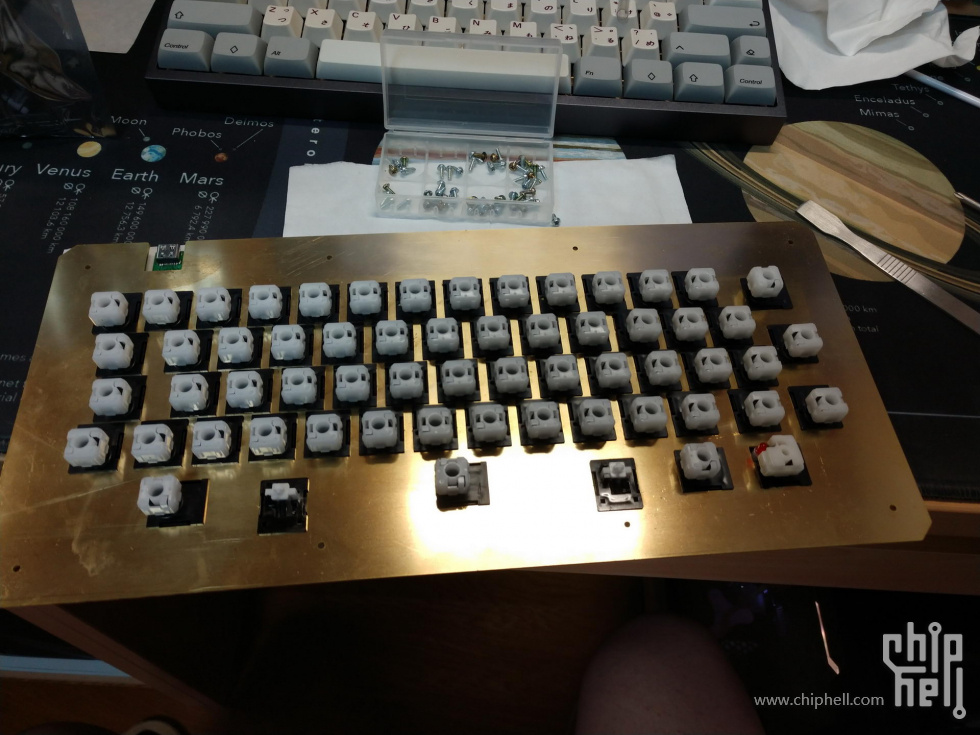

下面这个是高难度的，估计知道的人也不多，利用富士通三代板簧结构重制的键盘，轴体和键帽为85年左右的产品，全靠拆机。

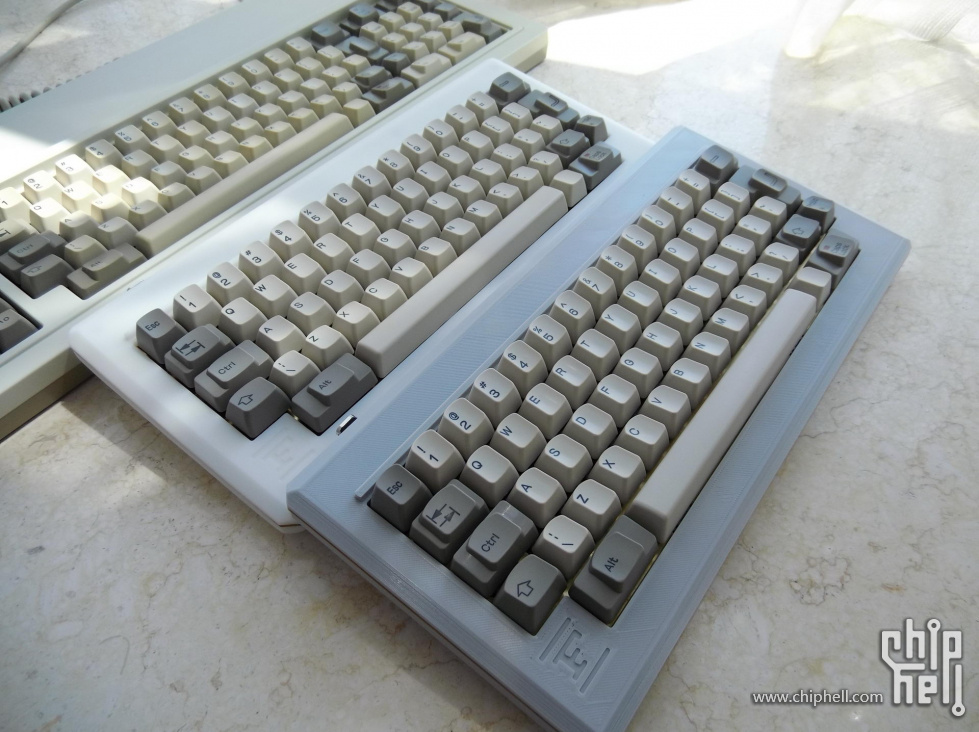

外壳方面学会了利用cad进行建模，并成功的搞出了3d打印的外壳
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

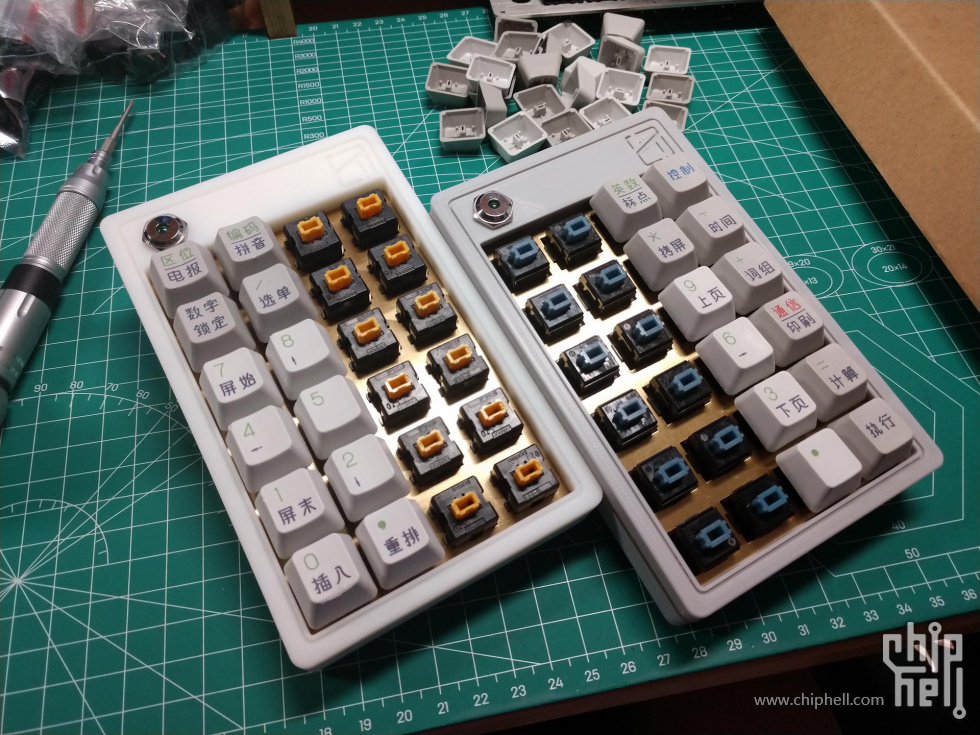

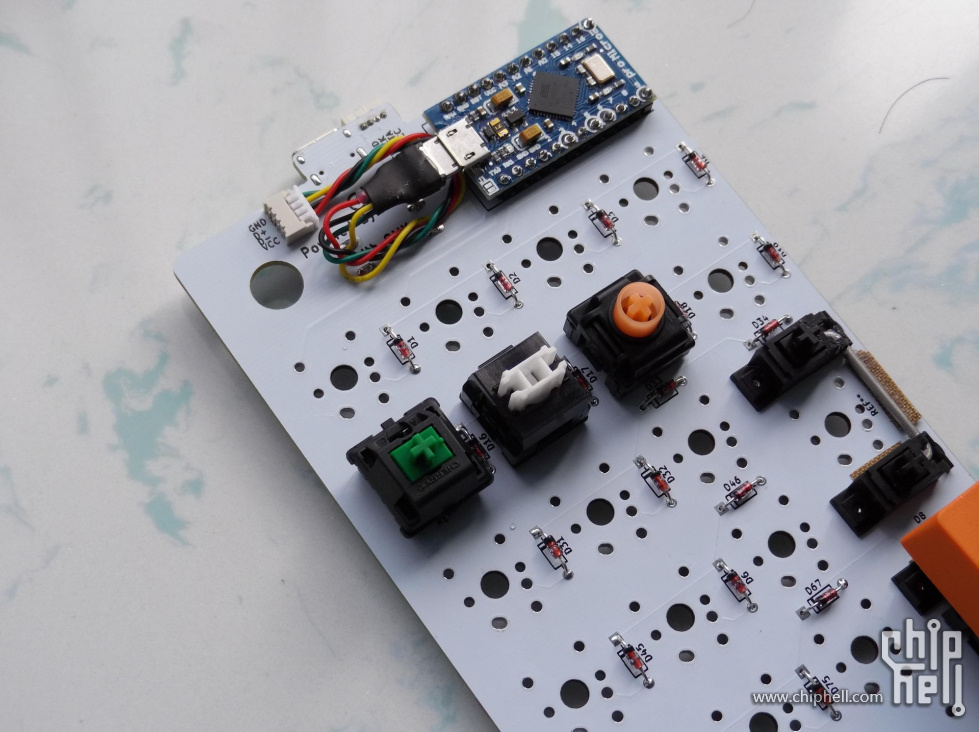

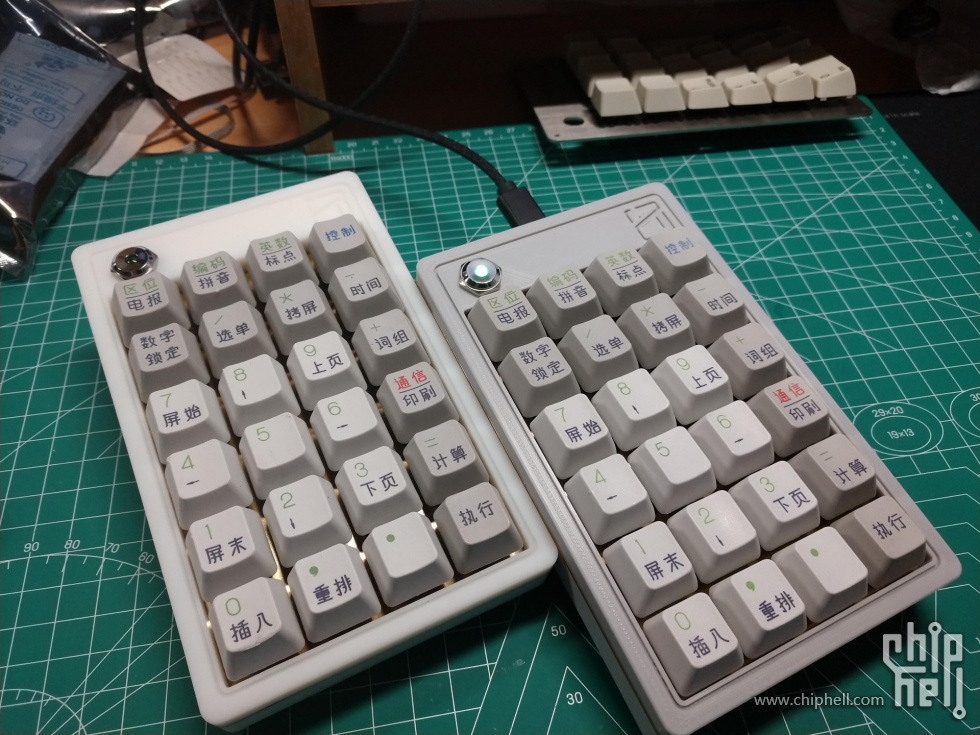

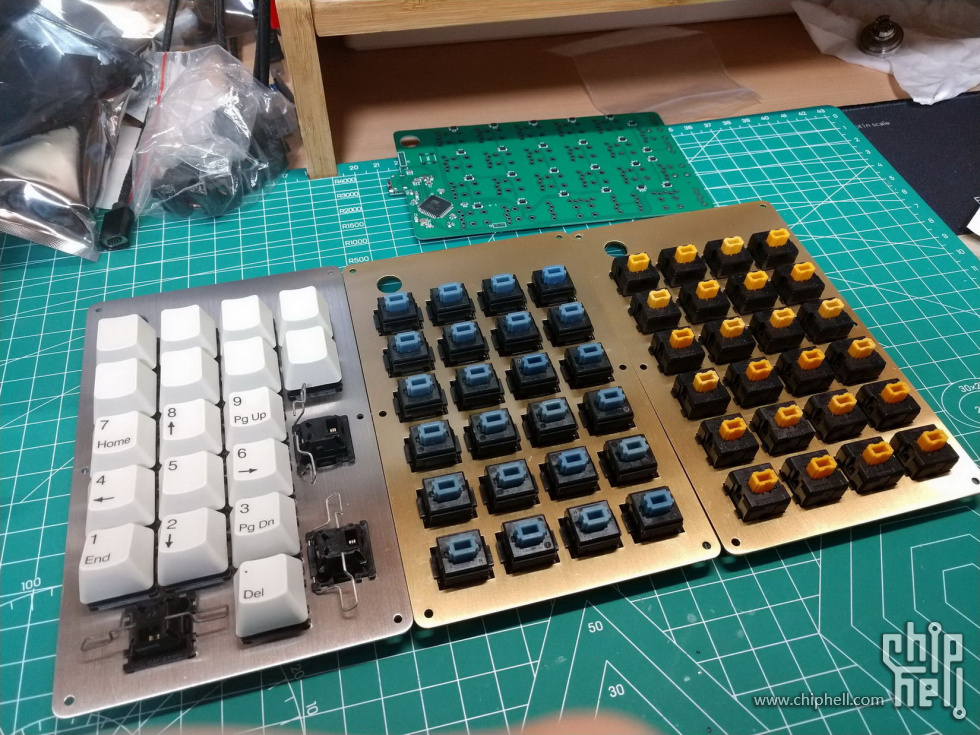

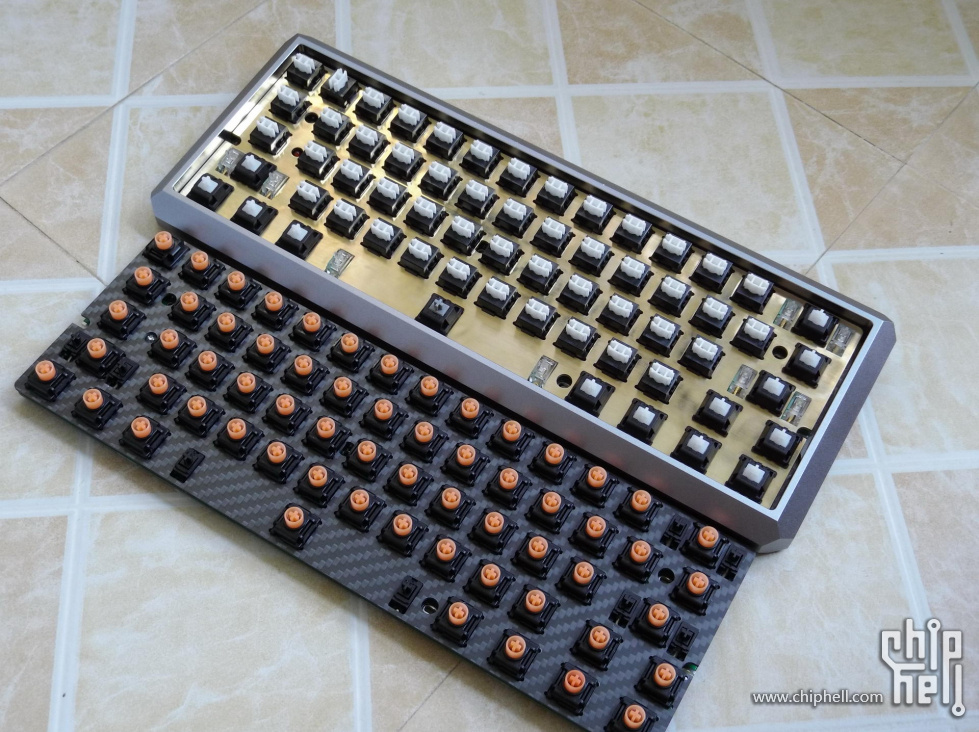

结构进化的pad，外壳进化为3d打印，轴体支持3种上古老轴，alps skcm、欧姆龙B3G和怒熊轴
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

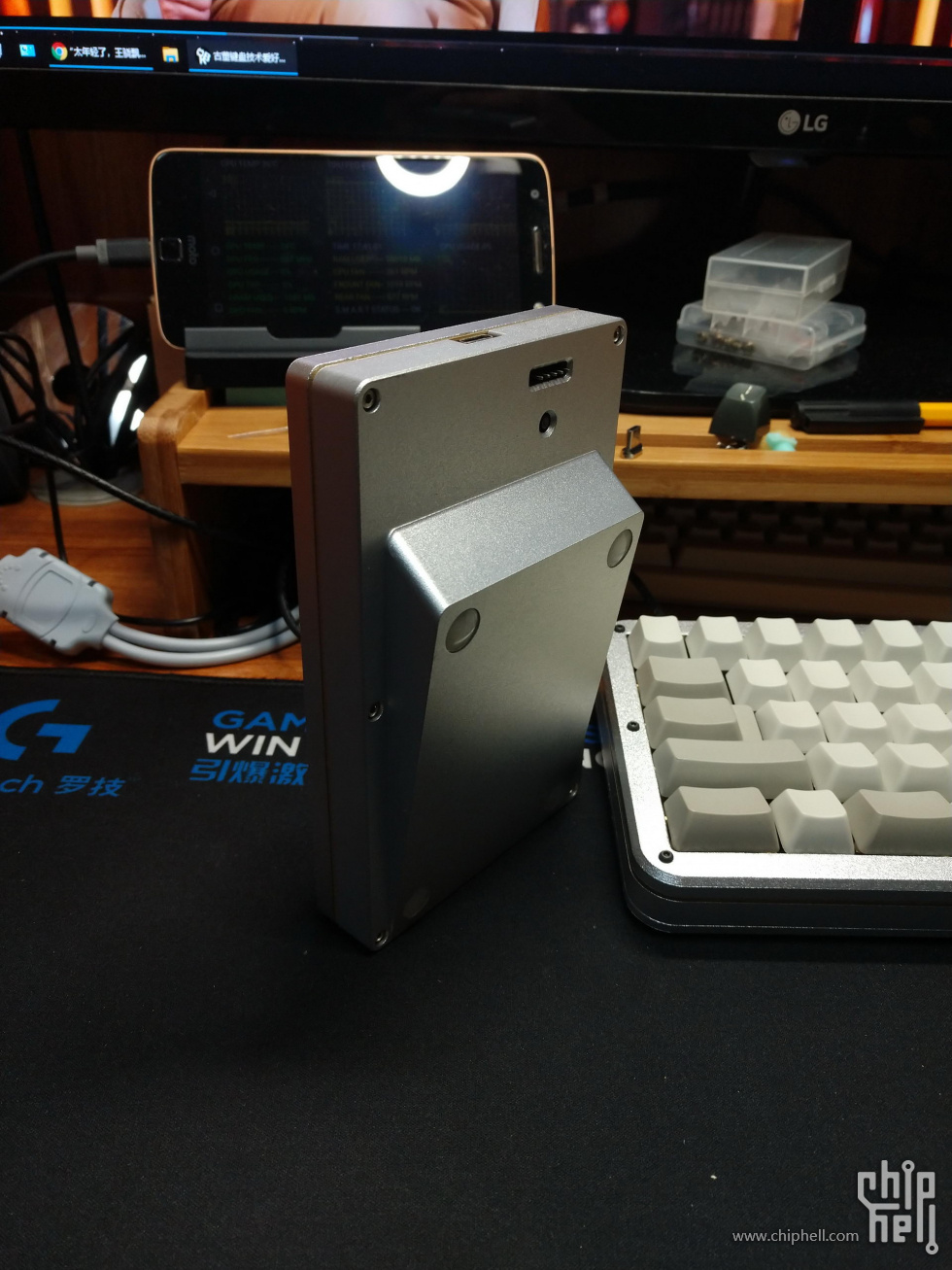

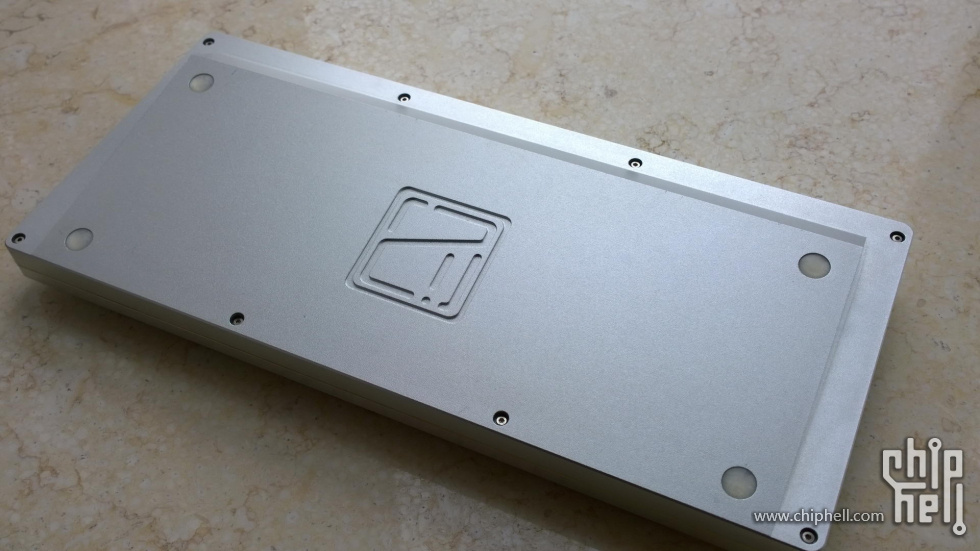

下一步嘛，不可避免的走上cnc阳极铝外壳了，上面的方案直接微，用cnc阳极氧化做出来了
2021-1-6 16:22 上传
2021-1-6 16:22 上传

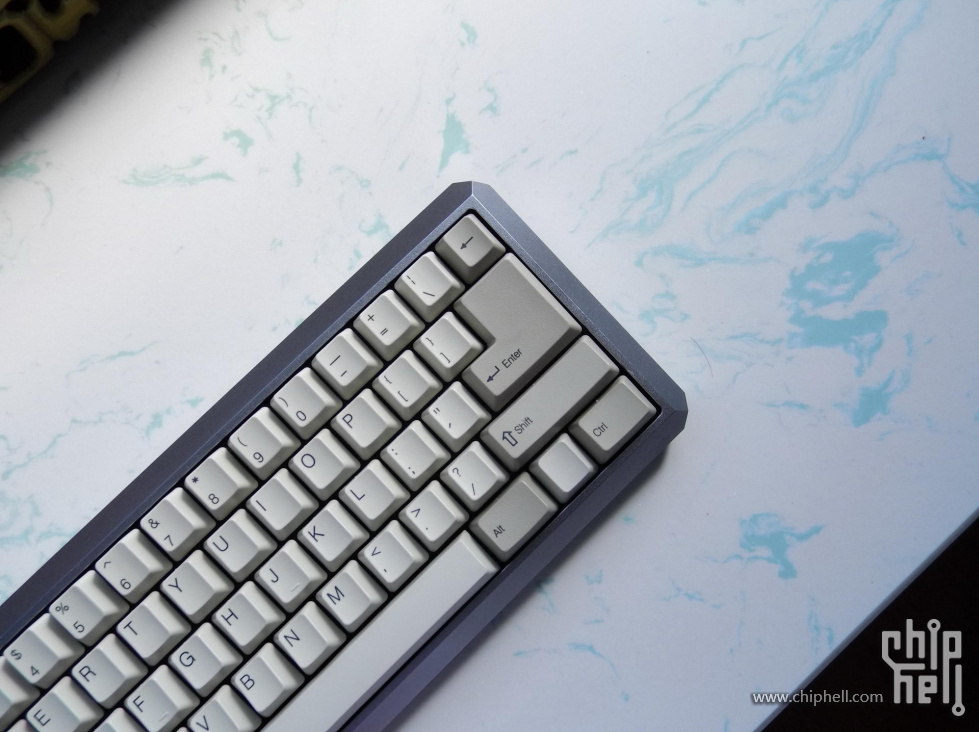

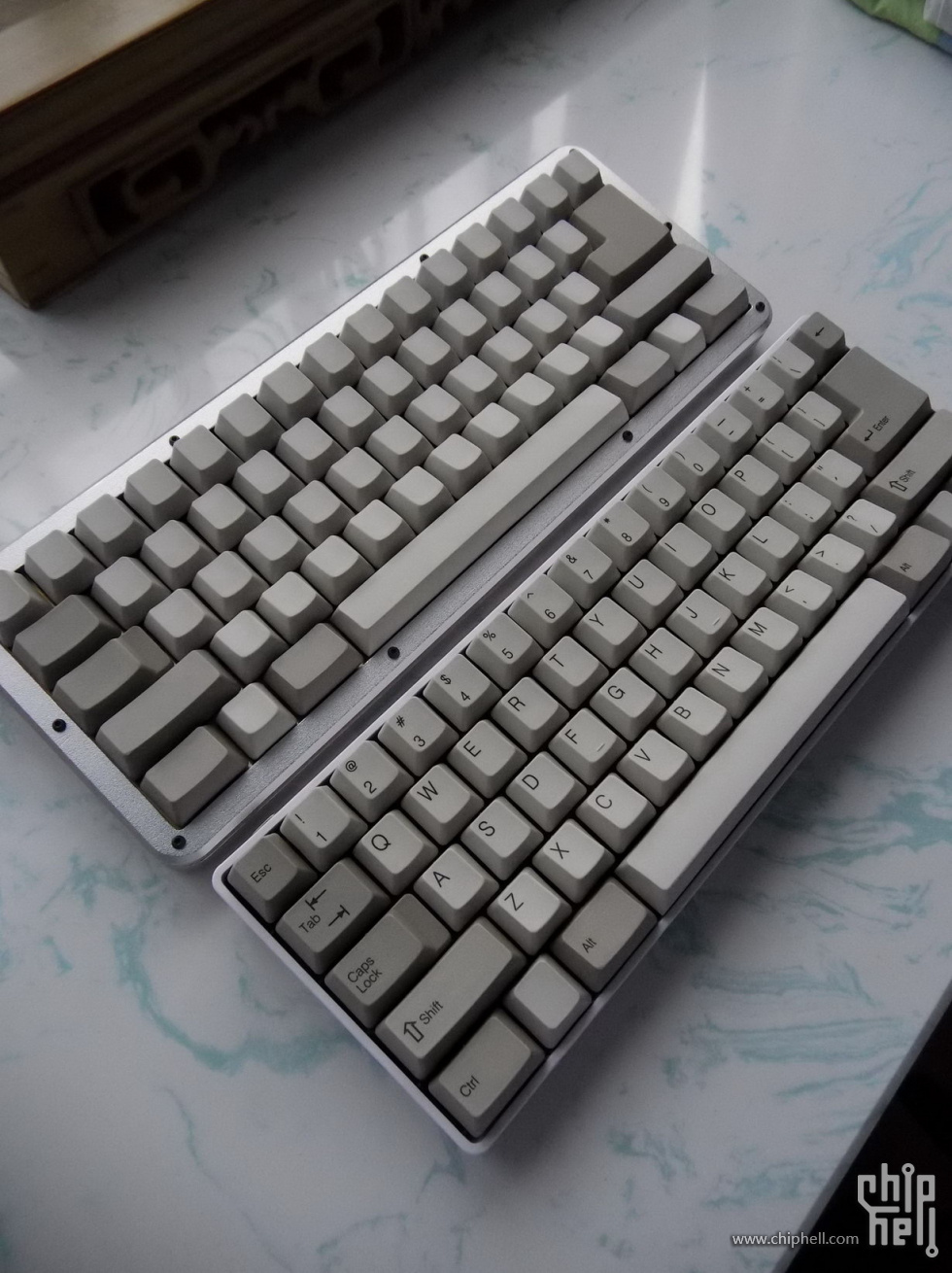

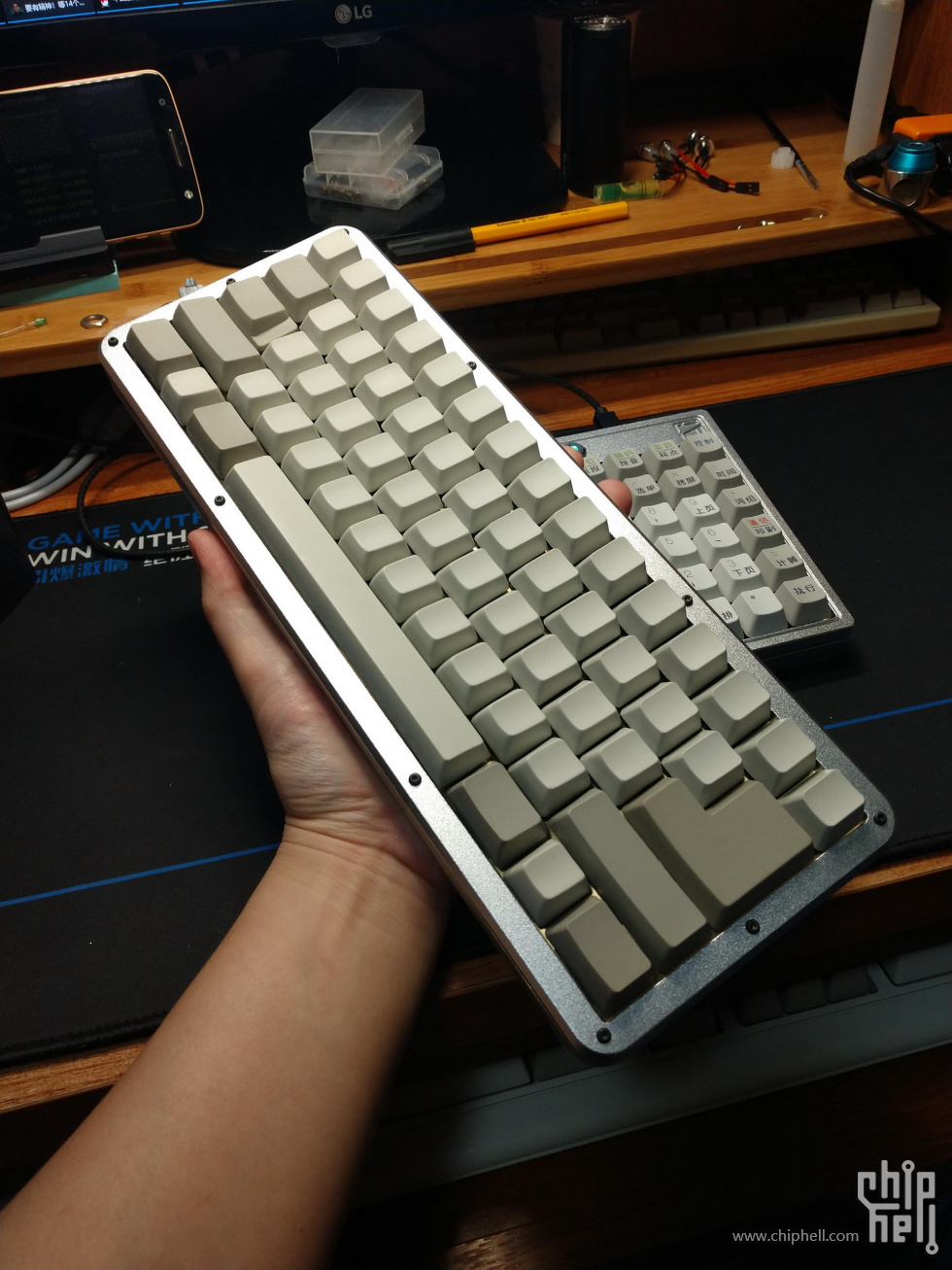

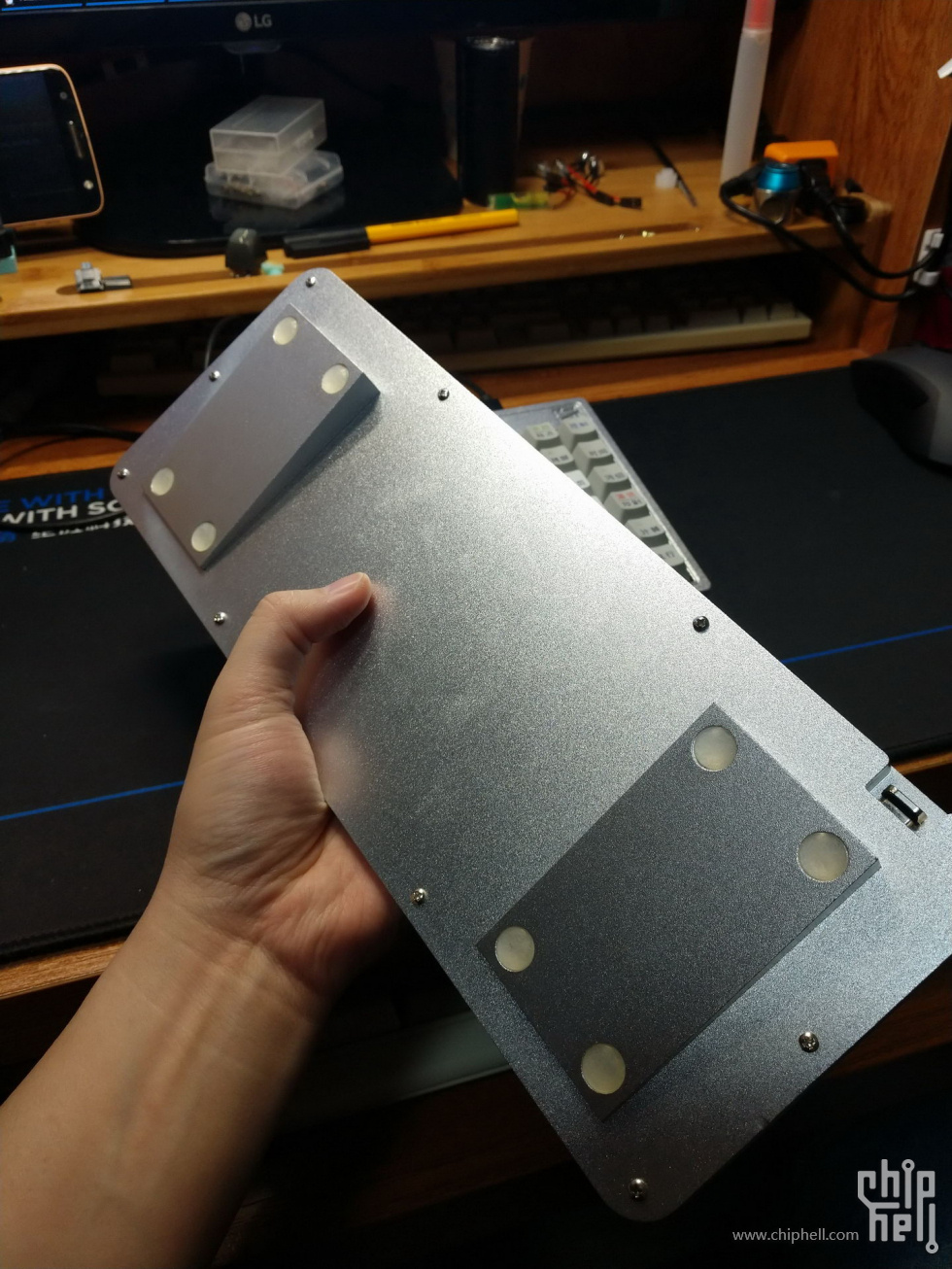

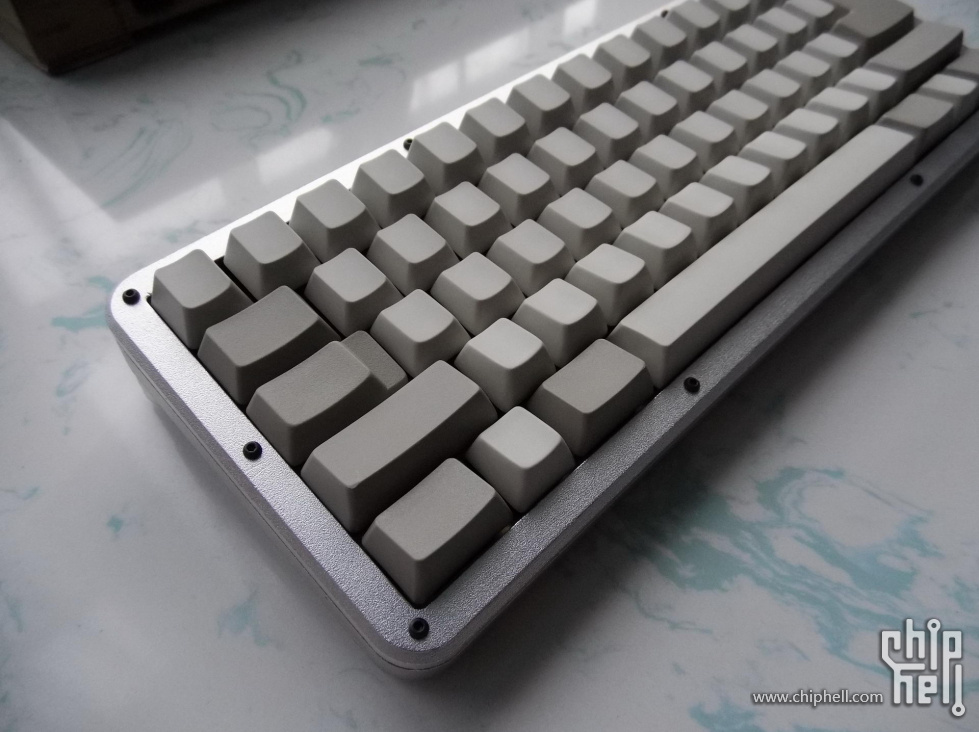

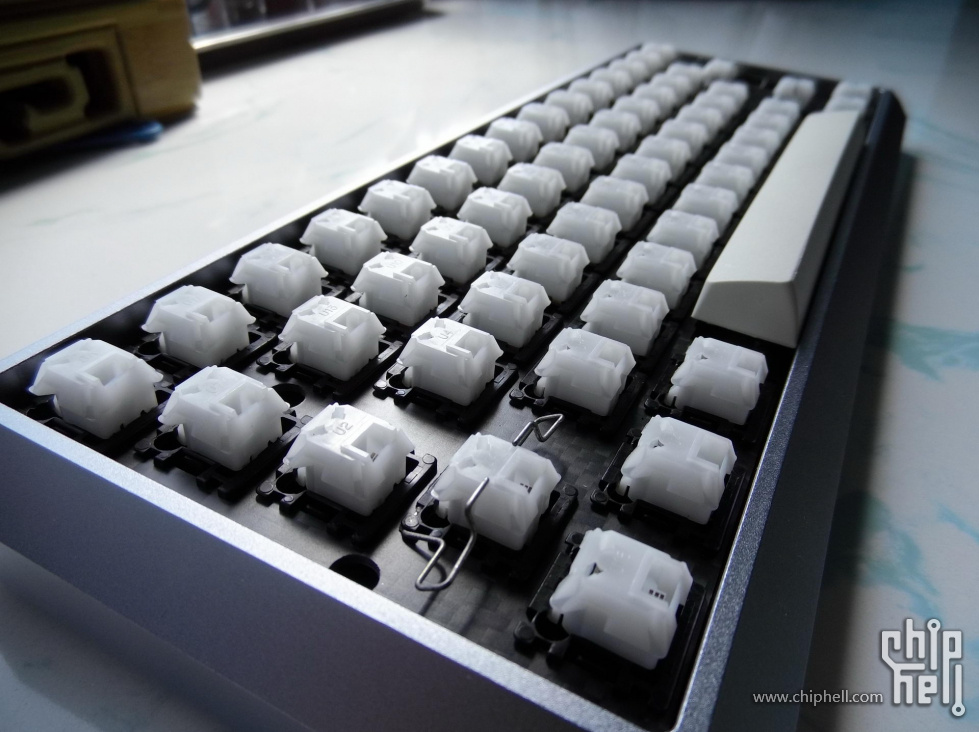

内胆可以兼容上面的60%堆叠方案，多层堆叠结构的铝合金外壳，线性白脸怒熊轴体，键帽为比较少见的原厂无刻
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

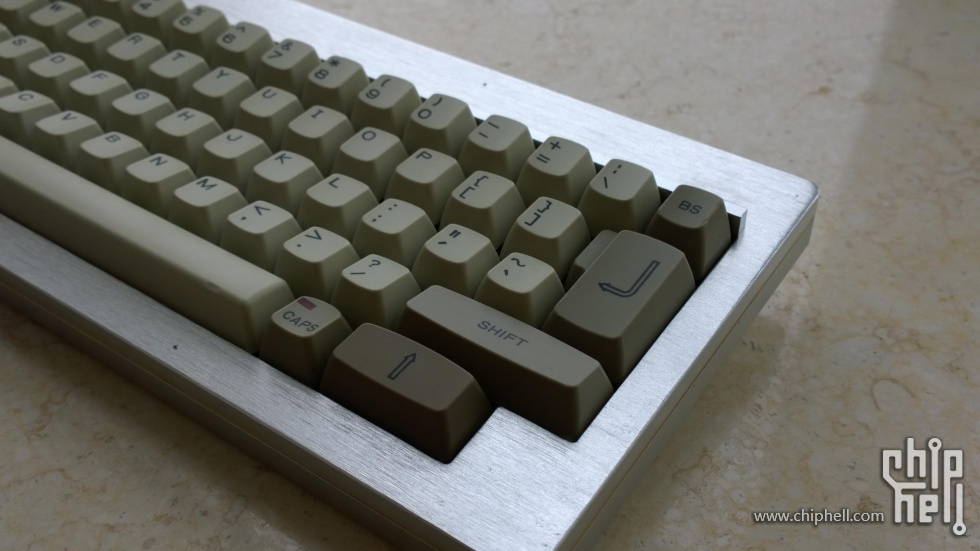

最后是上壳惨烈翻车的，富士通三代线性板簧铝坨坨键盘
上壳氧化失败，白嫖了个拉丝铝的
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传
2021-1-6 16:22 上传

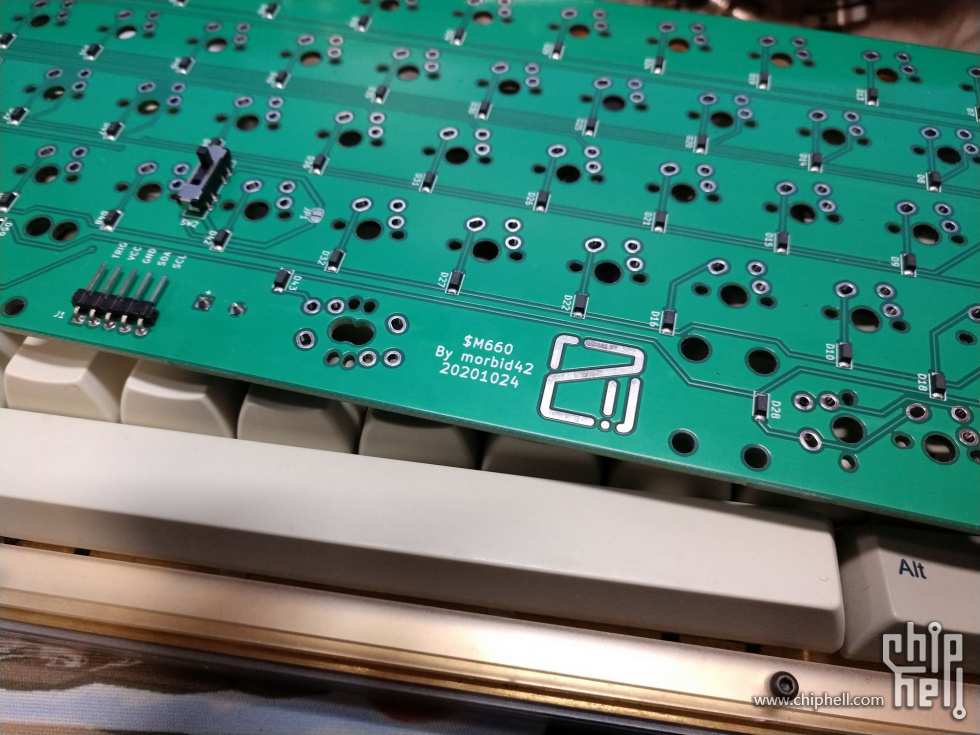

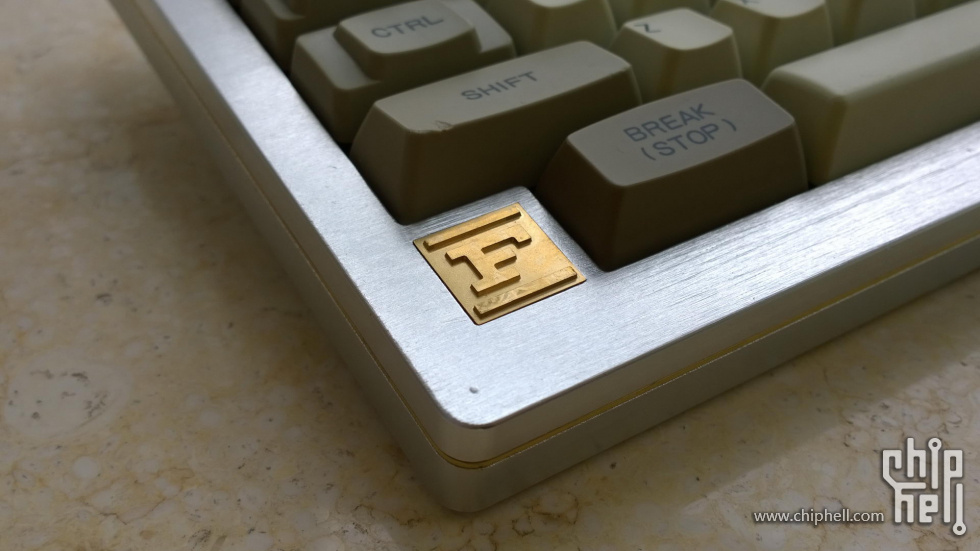

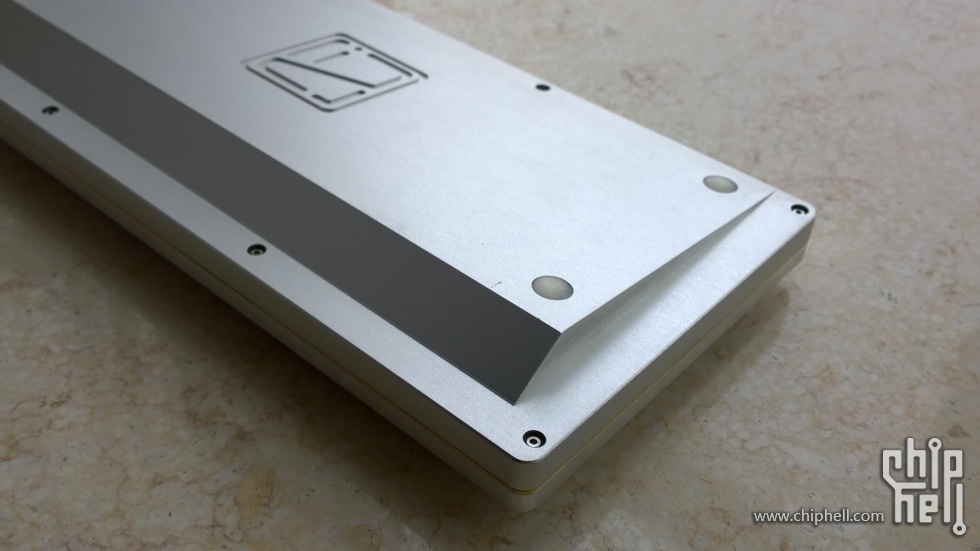

手写ID，丝印的算么
2021-1-6 16:37 上传
