前言介绍

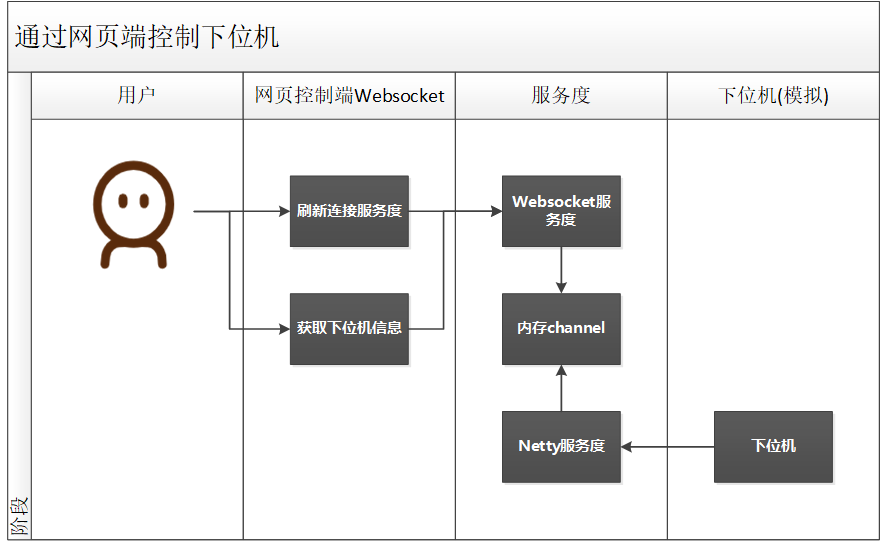

在物联网开发中，常常需要通过网页端来控制设备，包括；获取信息、执行操作、启动停止等，就像我们在手机上会控制家里的小米盒子、路由器、电饭煲或者在线养狗等一些设备一样。在这里所有的下层设备都可以通过socket通信链接到服务端，而用户一端在通过http链接或者websocket链接到服务端，通过发送和接收数据来做出相应的行为操作。如下图；

微信公众号：bugstack虫洞栈 & 执行流程

案例目标

本章节整合Springboot+Netty，通过部署nettySocket与webSocket两套服务端，来接收转发行为消息。
客户端采用js链接websocket，用于接收服务端反馈与发送指令，用于获取下位机信息。
在test中启动一个模拟下位机，用于反馈信息数据。在真实开发中下位机与服务端通信通常是定义好的字节码，需要自己编写解码器。

环境准备

jdk 1.8.0
IntelliJ IDEA Community Edition 2018.3.1 x64
Netty 4.1.36.Final

代码示例

 1itstack-demo-netty-3-01 2└── src 3    ├── main 4    │   ├── java 5    │   │   └── org.itstack.demo.ark 6    │   │       ├── domain 7    │   │       │    ├── msgobj 8    │   │       │    │   ├── Feedback.java 9    │   │       │    │   ├── QueryInfoReq.java10    │   │       │    │   └── Text.java11    │   │       │    ├── Device.java12    │   │       │    ├── EasyResult.java 13    │   │       │    ├── InfoProtocol.java14    │   │       │    └── ServerInfo.java 15    │   │       ├── server16    │   │       │    ├── socket17    │   │       │    │   ├── MyChannelInitializer.java18    │   │       │    │   ├── MyServerHandler.java19    │   │       │    │   └── NettyServer.java    20    │   │       │    └── websocket21    │   │       │        ├── MyWsChannelInitializer.java22    │   │       │        ├── MyWsServerHandler.java23    │   │       │        └── WsNettyServer.java24    │   │       ├── util25    │   │       │    ├── CacheUtil.java26    │   │       │    ├── MsgUtil.java27    │   │       │    └── MsgUtil.java28    │   │       ├── web29    │   │       │    └── NettyController.java    30    │   │       └── Application.java31    │   └── resources    32    │   │   └── application.yml33    │   └── webapp34    │       ├── arkWs35    │       │    ├── js36    │       │    │   └── ws.js   37    │       │   └── arkWsControlCenter.html    38    │       ├── res        39    │       └── WEB-INF40    │            └── index.jsp   41    │42    └── test43        └── java44            └── org.itstack.demo.test45                └── ApiTest.java

演示部分重点代码块，完整代码下载关注公众号；bugstack虫洞栈，回复Netty案例

server/socket/MyServerHandler.java & socket数据处理

当有下位机链接服务端时，构建下位机信息，实际使用可以通过注册方式进行链接验证。
当收到下位机信息后转发到websocket端，使网页端收到下位机信息反馈

 1public class MyServerHandler extends ChannelInboundHandlerAdapter { 2 3    private Logger logger = LoggerFactory.getLogger(MyServerHandler.class); 4 5    /** 6     * 当客户端主动链接服务端的链接后，这个通道就是活跃的了。也就是客户端与服务端建立了通信通道并且可以传输数据 7     */ 8    @Override 9    public void channelActive(ChannelHandlerContext ctx) throws Exception {10        SocketChannel channel = (SocketChannel) ctx.channel();11        String channelId = channel.id().toString();12        System.out.println("链接报告开始");13        System.out.println("链接报告信息：有一客户端链接到本服务端。channelId：" + channelId);14        System.out.println("链接报告IP:" + channel.localAddress().getHostString());15        System.out.println("链接报告Port:" + channel.localAddress().getPort());16        System.out.println("链接报告完毕");1718        //构建设备信息｛下位机、中继器、IO板卡｝19        Device device = new Device();20        device.setChannelId(channelId);21        device.setNumber(UUID.randomUUID().toString());22        device.setIp(channel.remoteAddress().getHostString());23        device.setPort(channel.remoteAddress().getPort());24        device.setConnectTime(new Date());25        //添加设备信息26        deviceGroup.put(channelId, device);27        CacheUtil.cacheClientChannel.put(channelId, channel);28    }293031    @Override32    public void channelRead(ChannelHandlerContext ctx, Object objMsgJsonStr) throws Exception {33        //接收设备发来信息34        System.out.println(new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()) + " 接收到消息内容：" + objMsgJsonStr);3536        //转发消息到Ws37        CacheUtil.wsChannelGroup.writeAndFlush(new TextWebSocketFrame(objMsgJsonStr.toString()));38    }3940}

server/websocket/MyWsServerHandler.java & websocket数据处理

websocket数据需要转换后使用，可以支持文本消息，本案例中使用json字符串，方便对象传输
channelRead转发数据，当收到数据后发送给下位机，主要通过内容中channel控制

 1public class MyWsServerHandler extends ChannelInboundHandlerAdapter { 2 3 4    @Override 5    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception { 6 7       ... 8 9        //ws10        if (msg instanceof WebSocketFrame) {11            WebSocketFrame webSocketFrame = (WebSocketFrame) msg;12            //关闭请求13            if (webSocketFrame instanceof CloseWebSocketFrame) {14                handshaker.close(ctx.channel(), (CloseWebSocketFrame) webSocketFrame.retain());15                return;16            }17            //ping请求18            if (webSocketFrame instanceof PingWebSocketFrame) {19                ctx.channel().write(new PongWebSocketFrame(webSocketFrame.content().retain()));20                return;21            }22            //只支持文本格式，不支持二进制消息23            if (!(webSocketFrame instanceof TextWebSocketFrame)) {24                throw new Exception("仅支持文本格式");25            }2627            String request = ((TextWebSocketFrame) webSocketFrame).text();28            System.out.println("服务端收到：" + request);29            InfoProtocol infoProtocol = JSON.parseObject(request, InfoProtocol.class);30            //socket转发消息31            String channelId = infoProtocol.getChannelId();32            Channel channel = CacheUtil.cacheClientChannel.get(channelId);33            if (null == channel) return;34            channel.writeAndFlush(MsgUtil.buildMsg(infoProtocol));3536            //websocket消息反馈发送成功37            ctx.writeAndFlush(MsgUtil.buildWsMsgText(ctx.channel().id().toString(), "向下位机传达消息success！"));38        }3940    }4142}

web/NettyController.java & 控制层方便获取服务端信息

控制层提供了查询服务列表、链接设备信息、以及主动触发信息发送
另外如果需要将服务端的启动关闭进行手动控制，可以在这里面提供方法供调用

 1@Controller 2public class NettyController { 3 4    private Logger logger = LoggerFactory.getLogger(NettyController.class); 5 6    @RequestMapping("/index") 7    public String index() { 8        return "index"; 9    }1011    @RequestMapping("/queryNettyServerList")12    @ResponseBody13    public Collection<ServerInfo> queryNettyServerList() {14        try {15            Collection<ServerInfo> serverInfos = CacheUtil.serverInfoMap.values();16            logger.info("查询服务端列表。{}", JSON.toJSONString(serverInfos));17            return serverInfos;18        } catch (Exception e) {19            logger.info("查询服务端列表失败。", e);20            return null;21        }22    }2324    @RequestMapping("/queryDeviceList")25    @ResponseBody26    public Collection<Device> queryDeviceList() {27        try {28            Collection<Device> deviceInfos = CacheUtil.deviceGroup.values();29            logger.info("查询设备链接列表。{}", JSON.toJSONString(deviceInfos));30            return deviceInfos;31        } catch (Exception e) {32            logger.info("查询设备链接列表失败。", e);33            return null;34        }35    }3637    @RequestMapping("/doSendMsg")38    @ResponseBody39    public EasyResult doSendMsg(String reqStr) {40        try {41            logger.info("向设备发送信息[可以通过另外一个Web服务调用本接口发送信息]：{}", reqStr);42            InfoProtocol infoProtocol = MsgUtil.getMsg(reqStr);43            String channelId = infoProtocol.getChannelId();44            Channel channel = CacheUtil.cacheClientChannel.get(channelId);45            channel.writeAndFlush(MsgUtil.buildMsg(infoProtocol));46            return EasyResult.buildSuccessResult();47        } catch (Exception e) {48            logger.error("向设备发送信息失败：{}", reqStr, e);49            return EasyResult.buildErrResult(e);50        }51    }5253}

Application.java & 启动层

通过继承CommandLineRunner方法，在服务就绪后启动socket服务
启动后需要循环验证是否启动完成

 1@SpringBootApplication 2@ComponentScan("org.itstack.demo.ark") 3public class Application implements CommandLineRunner { 4 5    private Logger logger = LoggerFactory.getLogger(Application.class); 6 7    @Value("${netty.socket.port}") 8    private int nettyServerPort; 9    @Value("${netty.websocket.port}")10    private int nettyWsServerPort;11    //默认线程池12    private static ExecutorService executorService = Executors.newFixedThreadPool(2);1314    public static void main(String[] args) {15        SpringApplication.run(Application.class, args);16    }1718    @Override19    public void run(String... args) throws Exception {20        //启动NettyServer-socket21        logger.info("启动NettyServer服务，启动端口：{}", nettyServerPort);22        NettyServer nettyServer = new NettyServer(new InetSocketAddress(nettyServerPort));23        Future<Channel> future = executorService.submit(nettyServer);24        Channel channel = future.get();25        if (null == channel) {26            throw new RuntimeException("netty server-s open error channel is null");27        }28        while (!channel.isActive()) {29            logger.info("启动NettyServer服务，循环等待启动...");30            Thread.sleep(500);31        }32        logger.info("启动NettyServer服务，完成：{}", channel.localAddress());33        CacheUtil.serverInfoMap.put(nettyServerPort, new ServerInfo("NettySocket", NetUtil.getHost(), nettyServerPort, new Date()));3435        //启动NettyServer-websocket36        logger.info("启动NettyWsServer服务，启动端口：{}", nettyWsServerPort);37        WsNettyServer wsNettyServer = new WsNettyServer(new InetSocketAddress(nettyWsServerPort));38        Future<Channel> wsFuture = executorService.submit(wsNettyServer);39        Channel wsChannel = wsFuture.get();40        if (null == wsChannel) {41            throw new RuntimeException("netty server-ws open error channel is null");42        }43        while (!wsChannel.isActive()) {44            logger.info("启动NettyWsServer服务，循环等待启动...");45            Thread.sleep(500);46        }47        logger.info("启动NettyWsServer服务，完成：{}", wsChannel.localAddress());48        CacheUtil.serverInfoMap.put(nettyServerPort, new ServerInfo("NettyWsSocket", NetUtil.getHost(), nettyServerPort, new Date()));49    }5051}

webapp/arkWs/js/ws.js & 链接websocket服务端

 1socket = new WebSocket("ws://localhost:7398/websocket"); 2 3    socket.onmessage = function(event){ 4 5        var msg = JSON.parse(event.data); 6        console.info(msg); 7 8        $("#msgBox").val($("#msgBox").val() + event.data + "\r\n"); 910    };

案例测试

分别启动如下内容；
Application.java，Plugins/spring-boot/spring-boot:run
ApiTest.java，右键启动模拟下位机
打开服务端链接；http://localhost:8080/ http://localhost:8080/arkWs/arkWsControlCenter.html
微信公众号：bugstack虫洞栈 & 服务端与监控

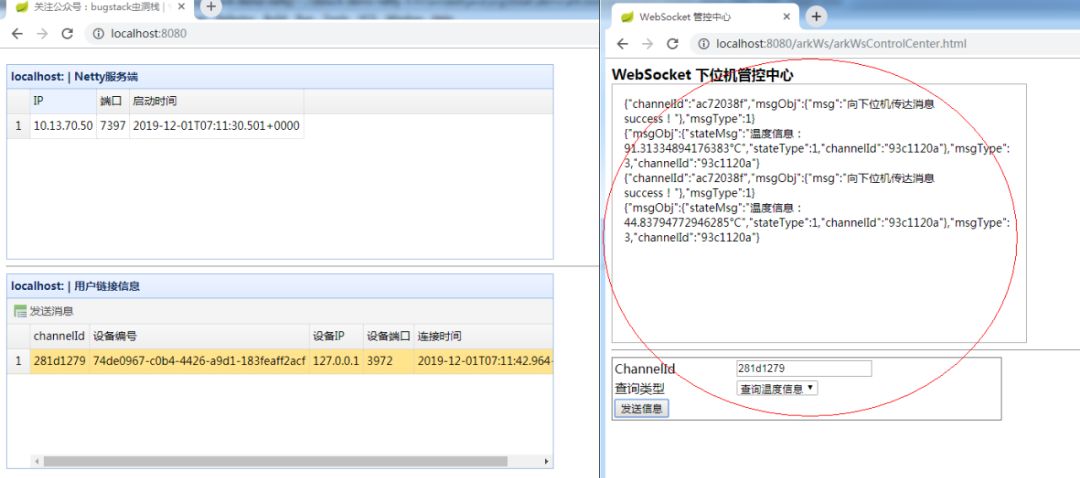

发送模拟信息，观察执行结果；

 12019-12-01 15:11:49.965  INFO 7620 --- [nio-8080-exec-1] o.a.c.c.C.[Tomcat].[localhost].[/]       : Initializing Spring FrameworkServlet 'dispatcherServlet' 22019-12-01 15:11:49.965  INFO 7620 --- [nio-8080-exec-1] o.s.web.servlet.DispatcherServlet        : FrameworkServlet 'dispatcherServlet': initialization started 32019-12-01 15:11:49.980  INFO 7620 --- [nio-8080-exec-1] o.s.web.servlet.DispatcherServlet        : FrameworkServlet 'dispatcherServlet': initialization completed in 15 ms 42019-12-01 15:11:51.157  INFO 7620 --- [nio-8080-exec-3] o.itstack.demo.ark.web.NettyController   : 查询设备链接列表。[{"channelId":"281d1279","connectTime":1575184302964,"ip":"127.0.0.1","number":"74de0967-c0b4-4426-a9d1-183feaff2acf","port":3972}] 52019-12-01 15:11:51.162  INFO 7620 --- [io-8080-exec-10] o.itstack.demo.ark.web.NettyController   : 查询服务端列表。[{"ip":"10.13.70.50","openDate":1575184290501,"port":7397,"typeInfo":"NettyWsSocket"}] 62019-12-01 15:11:58.476  INFO 7620 --- [ntLoopGroup-7-1] o.i.d.a.s.websocket.MyWsServerHandler    : 链接报告开始 72019-12-01 15:11:58.476  INFO 7620 --- [ntLoopGroup-7-1] o.i.d.a.s.websocket.MyWsServerHandler    : 链接报告信息：有一客户端链接到本服务端 82019-12-01 15:11:58.476  INFO 7620 --- [ntLoopGroup-7-1] o.i.d.a.s.websocket.MyWsServerHandler    : 链接报告IP:0:0:0:0:0:0:0:1 92019-12-01 15:11:58.476  INFO 7620 --- [ntLoopGroup-7-1] o.i.d.a.s.websocket.MyWsServerHandler    : 链接报告Port:7398102019-12-01 15:11:58.476  INFO 7620 --- [ntLoopGroup-7-1] o.i.d.a.s.websocket.MyWsServerHandler    : 链接报告完毕11服务端收到：{"channelId":"281d1279","msgType":2,"msgObj":{"stateType":"1"}}122019-12-01 15:12:05 接收到消息内容：{"msgObj":{"stateMsg":"温度信息：91.31334894176383°C","stateType":1,"channelId":"93c1120a"},"msgType":3,"channelId":"93c1120a"}13服务端收到：{"channelId":"281d1279","msgType":2,"msgObj":{"stateType":"1"}}142019-12-01 15:12:05 接收到消息内容：{"msgObj":{"stateMsg":"温度信息：44.83794772946285°C","stateType":1,"channelId":"93c1120a"},"msgType":3,"channelId":"93c1120a"}
